§ 42. регулировка освещённости

Ведущие производители светорегуляторов

Выключатели, имеющие функцию регулирования света, входят в каталоги многих компаний, специализирующихся на производстве электрооборудования. Назовем лишь несколько из них.

Schneider Electric (Франция). Энергомашиностроительная компания, основанная еще в 1836 году. Фирменные светорегуляторы (Unica, Merten) отличаются как неплохим качеством сборки, так и эффектным дизайном (обтекаемая форма, широкая цветовая гамма), благодаря чему они служат украшением интерьера.

Teco. Чешская фирма Teco начала деятельность в 1919 году, наладив производство оборудования для телеграфов и телефонии. В настоящее время это ведущий мировой производитель датчиков, сенсорных кнопок и подобных устройств. Большое место в каталоге отводится светорегуляторам, которые подкупают сочетанием отличных рабочих характеристик и доступной стоимости.

Jung. Семейная немецкая компания с более чем вековой историей предлагает широкий ассортимент электротоваров и специализированного оборудования, включая светорегуляторы. Для всей продукции предприятия характерны высокие технические параметры, функциональность, отличное качество сборки и применяемых комплектующих, а также выверенный дизайн.

Legrand. Французская компания, созданная в 1886 году, в настоящее время является лидером производства электротехнического оборудования. Продукция компании используется для бытовых и промышленных целей, ею оснащаются также административные здания

Фирма уделяет большое внимание развитию инновационных технологий, проводя собственные научные исследования. На предприятии изготовляются высокотехнологичные модели диммеров, которые отлично вписываются в системы «Умный дом»

Gira (Германия). Образованная в 1905 году немецкая фирма в настоящее время имеет представительства в 37 государствах мира, включая Россию. Для компании характерно быстрое реагирование на запросы потребителей. Достичь этого помогает неустанный мониторинг профильного рынка, а также имеющиеся производственная и научная база. Диммеры, выпускаемые компанией, характеризуются универсальным классическим дизайном и безупречным качеством, что гарантирует долголетнее использование.

Помимо этого, на рынке представлены и качественные модели других марок, например, немецкого концерна Simens или польской фирмы Godiva.

Подключение светорегулятора

Существует несколько схем подключения диммера.

Схема светорегулятора с выключателем

В описываемом случае светорегулятор устанавливают перед диммером в фазовый разрыв. Выключатель управляет подачей тока. Схема подключения показана на рисунке внизу.

От выключателя ток направляется на диммер, а оттуда — на лампочку накаливания. В результате регулятор определяет нужный уровень яркости, а за включение и выключение цепочки ответственен выключатель.

Схема хорошо подходит для спален. Выключатель ставят около двери, а диммер — у кровати. Так достигается возможность управления светом прямо из кровати. При выходе человека из комнаты освещение гаснет, а при возвращении в комнату свет загорается с теми характеристиками, которые были заданы диммером.

Схема подключения с двумя диммерами

В этой схеме присутствуют два плавных выключателя света. Они вмонтированы в двух местах одного помещения и по своей сути являются проходными выключателями, управляющими отдельно взятыми осветительными приборами.

Схема сопряжена с подводкой трех проводников к распредкоробке от каждой точки. Для подключения диммеров выполняют соединение перемычками первых и вторых контактов в диммерах. Затем к третьему контакту первого светорегулятора подводится фаза, уходящая к осветительному прибору через третий контакт второго диммера.

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.

Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.

Принцип работы

Все современные регуляторы света не являются потребителями электрической энергии — в этом заключается их основное отличие от первых моделей. Более ранние аналоги работали в соответствии со схемой емкостного либо активного делителя напряжения. По сути, они представляли собой автотрансформаторы или реостаты, подключенные последовательно с основным потребителем энергии.

В каждой из рассмотренных ситуаций, производство и использование регуляторов света было весьма затратным. Например, если применялся реостат, то это увеличивало массу всего устройства, а также приводило к сильному нагреву. В результате производителям приходилось искать способы эффективного теплоотвода, а это сказывалось на стоимости диммера. Автотрансформатор, хотя и не является активным потребителем энергии, обладает большими габаритами.

В современных регуляторах мощности светового потока используется специальная электронная схема, позволяющая подать питание на осветительное устройство, «срезая» заднюю и переднюю части полуволны напряжения. Этот принцип работы диммеров получил название «регулирование фазы с отсеканием заднего и переднего фронтов». В соответствии с режимом работы, определяемого временем срабатывания (этот показатель составляет 0−9 мс), удается добиться плавной регулировки потребляемой мощности.

Совместимость диммеров и ламп

При выборе светорегуляторов необходимо обращать внимание на типы осветительных приборов, для которых они предназначены. Для накаливающих, а также галогенных ламп, рассчитанных на стандартное напряжение, подойдут практически любые приборы

Важно лишь помнить, что при уменьшении напряжения будет меняться цвет светового потока. При малом напряжении он имеет красноватый оттенок, который не просто неприятен, но и вреден для глаз. Для накаливающих, а также галогенных ламп, рассчитанных на стандартное напряжение, подойдут практически любые приборы

Важно лишь помнить, что при уменьшении напряжения будет меняться цвет светового потока. При малом напряжении он имеет красноватый оттенок, который не просто неприятен, но и вреден для глаз

Для накаливающих, а также галогенных ламп, рассчитанных на стандартное напряжение, подойдут практически любые приборы

Важно лишь помнить, что при уменьшении напряжения будет меняться цвет светового потока. При малом напряжении он имеет красноватый оттенок, который не просто неприятен, но и вреден для глаз

Для регулирования галогенных устройств низкого напряжения (12-24 В) подойдут приспособления, совместимые с понижающими трансформаторами (RL). Если же предполагается электронный трансформатор, рекомендуется отдать предпочтение модели диммера, имеющей маркировку С.

Регулирующие устройства для низковольтных источников света, как правило, оснащены механизмами, осуществляющими плавное включение/отключение

Важно иметь в виду, что подобные устройства особо чувствительны к перепадам сетевого напряжения, которые могут привести к существенному сроку сокращения эксплуатационного периода

Сочетающиеся с различными видами ламп приборы позволяют облагородить помещение, одновременно делая его более комфортным. Отличающиеся привлекательным дизайном выключатели также являются отличным дополнением к интерьеру

Светорегуляторы для высоковольтных электроцепей чаще всего применяются для регулирования уровня яркости театральных залов

Поскольку в этом случае происходит значительное потребление энергии, важно убедиться, что выбранная модель диммеров рассчитана на значительные нагрузки

В конструкции выключателей с регуляторами, предназначенными для люминисцентных источников освещения, предусмотрено специальное пусковое приспособление для преобразования подающей частоты в диапазоне 20-59 кГц. Это позволяет менять значения силы тока, проходящего по цепи, что позволяет влиять на уровень яркости ламп.

В основу функционирования диммеров, используемых для светодиодных светильников, положен метод широтно-импульсивной модуляции. Регулировка степени мощности светового потока производится путем изменения длительности импульсов тока, которые подаются на светодиоды с оптимально выверенной амплитудой. Благодаря высокой частоте подаваемых импульсов, достигающей 0,3 МГц, исключается мерцание ламп, вредно влияющее на зрение.

Маркировка светорегулирующих приборов

Узнать об особенностях диммеров и их совместимости с различными осветительными приборами позволяют маркировочные обозначения, которые наносятся на подобные приборы.

• Латинская буква R, нанесенная на светорегулятор, свидетельствует о том, что его можно применять для регулировки света в лампах накаливания, имеющих «Омную» или «Резистивную» нагрузку.
• Обозначение буквой L допускает работу с трансформаторами, понижающими напряжение и индуктивную нагрузку.
• Латинская буква С свидетельствует о том, что прибор можно совмещать с электронными трансформаторами («Емкостная» нагрузка).

Особый значок, свидетельствующий о допущении регулировки освещения, ставится также на люминисцентных и энергосберегающих лампах.

Подключение светорегулятора с выключателем

Кроме обычной схемы подключения, могут использоваться и другие варианты. Одной из таких схем является подключение светорегулятора с выключателем. В данном случае выключатель устанавливается перед диммером в разрыв фазы и при необходимости осуществляет управление подачей электрического тока.

Далее, от выключателя питание подается на диммер, а затем уже на лампу накаливания. Таким образом, с помощью светорегулятора устанавливается необходимый уровень яркости, а за включение и выключение цепи отвечает выключатель.

Данная схема очень хорошо зарекомендовала себя в спальных помещениях. Сам выключатель устанавливается возле двери, а диммер – около кровати. Это позволяет управлять светом не вставая с кровати. Выходя из комнаты свет выключается, а по возвращении включается с теми же параметрами, что были установлены светорегулятором.

Какой диммер лучше выбрать

На выбор диммера влияют такие факторы, как технические параметры устройства, дизайн интерьера, личные вкусовые предпочтения хозяина квартиры, а также его финансовые возможности. Если вы не готовы переплачивать, приобретите механический диммер с колесиком, кнопкой или сенсорным управлением. Если предпочитаете комфорт и удобство, то ваш выбор — светорегулятор с дистанционным управлением. Если же вы никогда не расстаётесь со смартфоном, выберите диммер с управлением через Wi-Fi.

Обзор популярных производителей

В любом случае, нужно выбирать приборы от известных производителей, предлагающих полный комплекс электрооборудования. К таким производителям относятся компании Makel, Schneider, Legrand.

Makel

Турецкий производитель Макел изготавливает диммеры в двух вариантах:

1. Механические (поворотные) – управление производится при помощи большой ручки-кнопки;
2. Сенсорные — включаются от прикосновения к верхней или нижней части клавиши.

Некоторыми моделями диммеров Makel также можно управлять дистанционно при помощи инфракрасного приёмника.

Диммеры Макел выпускаются в широкой цветовой гамме и имеют различную мощность

Светорегуляторы Макел выпускаются в широкой цветовой гамме и имеют различную мощность. Плавная регулировка и предельная простота в управлении делают использование данных устройств максимально комфортным.

Schneider

Компания Шнайдер Электрик является знаменитым производителем электроустановочных приборов. Диммеры данной марки представлены в нескольких линейках и выполнены в семи цветовых решениях. Все они отличаются элегантным дизайном. Использование качественных, проверенных материалов обеспечивает длительный срок службы электроустройств. Диммеры Schneider имеют защиту от перегрева, перегрузки и короткого замыкания.

Диммеры Schneider отличаются элегантным дизайном

Наличие специальных направляющих и монтажных лапок позволяет легко и быстро устанавливать устройства. Производитель дает 18-месячную гарантию на свою продукцию. Компания постоянно разрабатывает новые и улучшает выпускаемые приборы. В линейке электроустановочных приборов Шнайдер присутствуют как эксклюзивные, таки бюджетные модели.

Legrand

Фирма Легранд выпускает электроустановочные приборы, созданные на базе инновационных технологий и соответствующие европейским нормативам качества, а также государственным стандартам РФ. Диммеры этой марки отличаются следующими преимуществами:

• лёгкостью в установке;
• бесперебойной работой;
• надёжностью;
• безупречным внешним видом.

Компания Легранд выпускает электроустановочные приборы, созданные на базе передовых технологий

Диммеры Legrand представлены в молочно-белом, кремовом и алюминиевом цветовом решении. Приобрести данные приборы возможно в специализированных online магазинах или непосредственно на интернет-сайте производителя.

Европейские бренды стоят дороже, китайские — дешевле. Но сертифицированная китайская продукция также имеет неплохое качество. Чтобы не нарваться на подделки, не следует покупать электроустановочные устройства на рынках и в случайных торговых точках.

Схема подключения проходного диммера

Данный
диммер используется в одной связке с проходными выключателями. Проходная схема
широко применяется в спальне.

Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел — включил свет, лег в постель — отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.

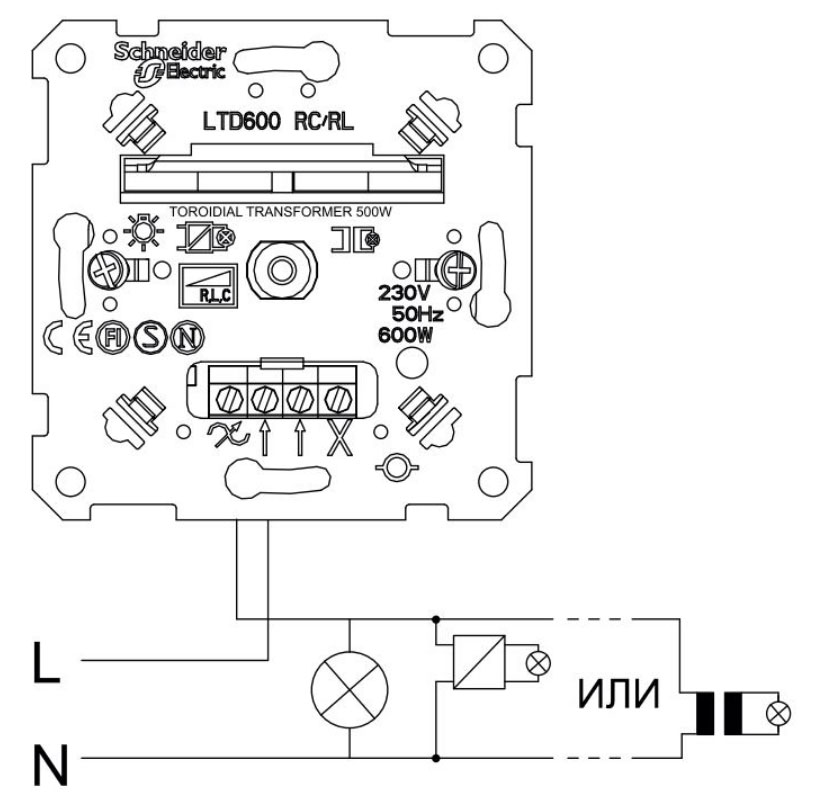

На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.

Всего там может быть 4 клеммы. Клемма «Х» расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.

Если вам
попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда
фазу питания следует заводить в разъем со стрелкой направленной внутрь.

На обычном
диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На
работоспособности устройства это не скажется.

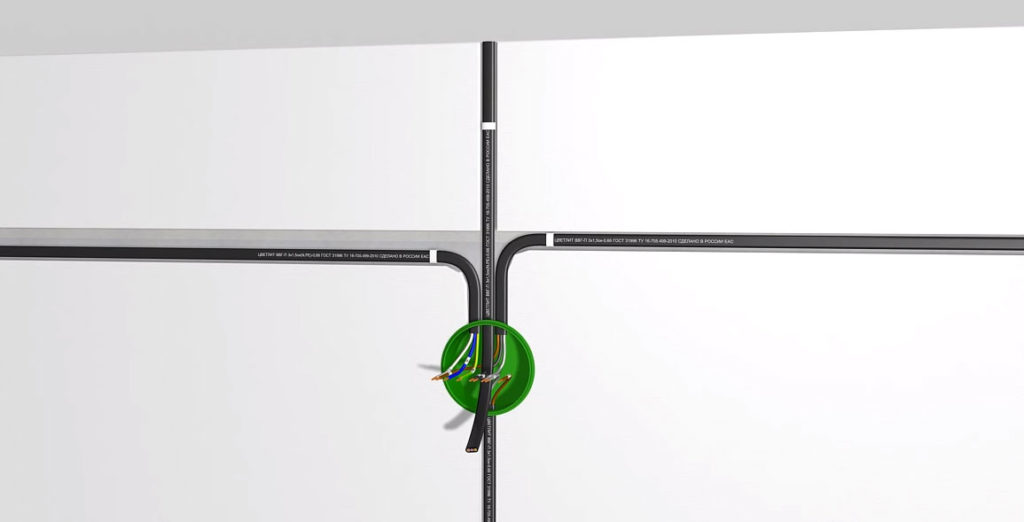

Для монтажа проходного
диммера потребуются те же самые материалы, только кабель должен быть
обязательно 3-х жильным. Этапы работ практически повторяются.

1
2

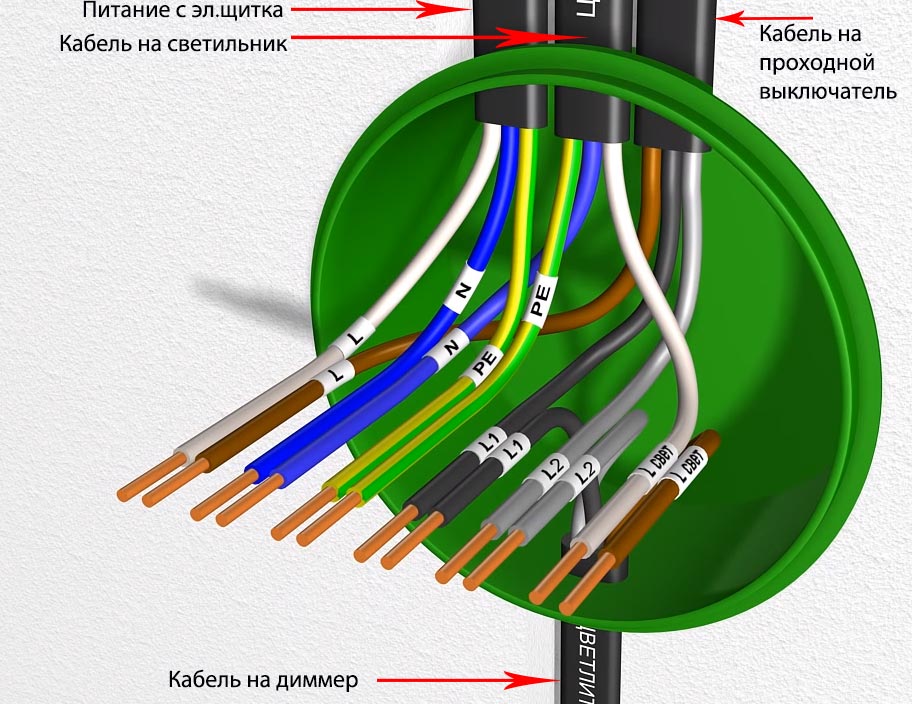

Концы подписывайте
как:

Lсвет — фаза уходящая на светильник

L1 и L2 — связь с проходным выключателем

3

Используется трехжильный кабель с маркировкой — L, L1, L2.

4

В итоге в
одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень
легко, поэтому никогда не ленитесь подписывать провода.

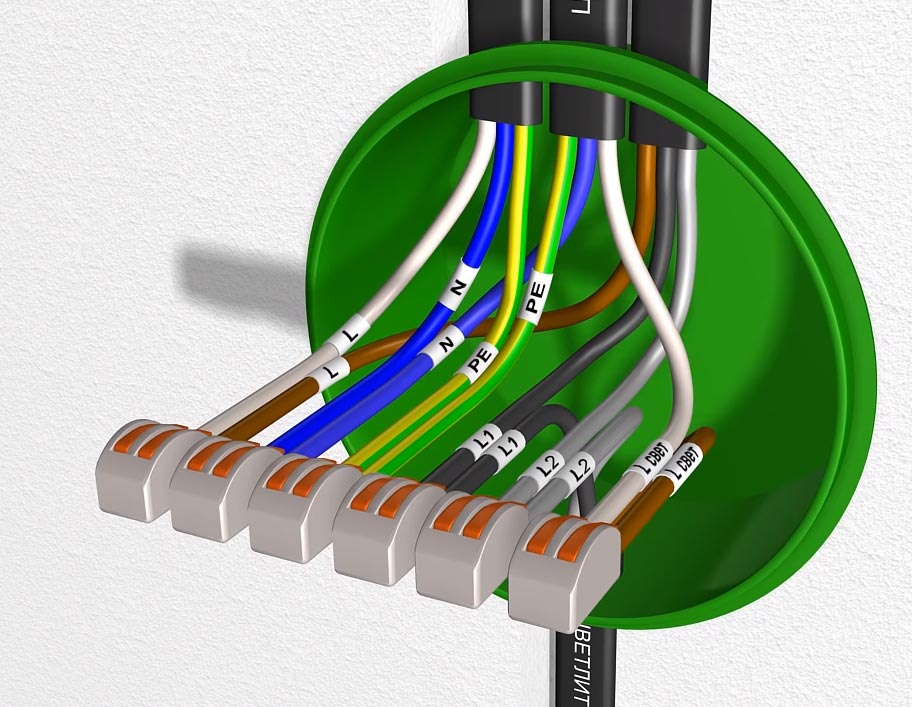

Соединение начинайте
с нулевых и жил заземления. Их перепутать трудно.

Далее разбиваете
по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.

В конце
концов у вас должна получиться следующая схема или цепочка:

фаза пришла в распредкоробку

ушла с нее на проходной выключатель+вернулась обратно

ушла на проходной димммер

вернулась обратно и поступила на светильник через Lсвет

При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.

Проверяете правильность
собранной схемы и производите подключение самого диммера.

Жилы от
проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со
стрелочками). На корпусе ищите значок объединяющий их.

На зажим «диммируемая нагрузка» подключаете фазу Lсвет, уходящую на светильник.

Фиксируете светорегулятор
в монтажной коробке и ставите накладную рамку. Осталось подключить проходной
выключатель.

Ищите на нем
общую клемму и подаете на нее фазу, приходящую с распредкоробки.

Два оставшихся
конца L1 и L2 подсоединяете в любой последовательности.

После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.

Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).

Проверьте мультиметром
их целостность и при необходимости замените.

Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:

Удовольствие конечно не дешевое, но иногда себя оправдывает.

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

https://youtube.com/watch?v=RSDSJic2REg

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

https://youtube.com/watch?v=F9JwaQKLftI

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Что такое проходной диммер

В некоторых случаях возникает необходимость включать и выключать освещение из двух или более точек независимо. Схема для такого случая известна, для 2х мест она реализуется на двух проходных выключателях. Если надо больше – добавляется потребное количество перекрестных выключателей.

Схема управления освещением из трех точек.

При необходимости плавно регулировать уровень освещения такую схему несложно дополнить диммером – прибором для плавного регулирования уровня освещенности. Светорегулятор надо подключить в разрыв фазного провода, причем не имеет значения с какой стороны – до первого проходного выключателя или после второго.

Диммеры обычно оснащают выключателями питания, поэтому на них можно возложить функции главного управления. С пульта можно не только регулировать яркость, но также отключать напряжение сети освещения независимо от положения остальных выключателей (независимо включать, к сожалению, не получится). Недостаток такой схемы — необходимость установки дополнительного прибора, связанное с этим обустройство подрозетника, поиск для этого свободного места.

Поэтому часто выгоднее использовать совмещенный прибор – диммер+проходной выключатель.

Управление светом из двух точек с регулировкой яркости.

В нем скомбинированы функции двух приборов:

• позволяет регулировать яркость освещения;
• имеет перекидную контактную группу, позволяющую использовать аппарат в качестве проходного выключателя.

Поэтому при его применении достигается определенная экономия, но теряется функция управления с центрального пульта.

Разновидности лампочек

В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.

Лампочки накаливания и галогенные лампы

Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.

Низковольтные галогенные лампочки

Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.

Люминесцентные лампы

Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.

Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.

Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.

Светодиодные лампочки

Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.

Особенности светодиодных источников света:

• стандартные цоколи E, G, MR;
• возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).

Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.

Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.

Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.

Существуют такие регуляторы с ШИМ:

1. Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
2. Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
3. Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).

Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.

Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.

Подключение светорегулятора с выключателем

Кроме обычной схемы подключения, могут использоваться и другие варианты. Одной из таких схем является подключение светорегулятора с выключателем. В данном случае выключатель устанавливается перед диммером в разрыв фазы и при необходимости осуществляет управление подачей электрического тока.

Далее, от выключателя питание подается на диммер, а затем уже на лампу накаливания. Таким образом, с помощью светорегулятора устанавливается необходимый уровень яркости, а за включение и выключение цепи отвечает выключатель.

Данная схема очень хорошо зарекомендовала себя в спальных помещениях. Сам выключатель устанавливается возле двери, а диммер – около кровати. Это позволяет управлять светом не вставая с кровати. Выходя из комнаты свет выключается, а по возвращении включается с теми же параметрами, что были установлены светорегулятором.

Эксплуатация диммера

Существует ошибочное мнение о существенной экономии электроэнергии. В действительности реальная экономия составляет в пределах 15% при минимальной яркости. Это связано с тем, что часть энергии уходит на рассеивание светорегулятором.

Эксплуатация диммеров должна производиться при температуре окружающей среды не более 27 0 С, во избежание перегрева. Нагрузка, подключаемая к прибору, должна быть как минимум 40 Вт, в противном случае выключатель с регулятором яркости будет работать значительно меньше. Сами диммеры должны применяться строго по назначению, указанному в руководстве по эксплуатации.

https://youtube.com/watch?v=rkrm2XX1cfA

Ведущие производители светорегуляторов

Выключатели, имеющие функцию регулирования света, входят в каталоги многих компаний, специализирующихся на производстве электрооборудования. Назовем лишь несколько из них.

Schneider Electric (Франция). Энергомашиностроительная компания, основанная еще в 1836 году. Фирменные светорегуляторы (Unica, Merten) отличаются как неплохим качеством сборки, так и эффектным дизайном (обтекаемая форма, широкая цветовая гамма), благодаря чему они служат украшением интерьера.

Teco. Чешская фирма Teco начала деятельность в 1919 году, наладив производство оборудования для телеграфов и телефонии. В настоящее время это ведущий мировой производитель датчиков, сенсорных кнопок и подобных устройств. Большое место в каталоге отводится светорегуляторам, которые подкупают сочетанием отличных рабочих характеристик и доступной стоимости.

Jung. Семейная немецкая компания с более чем вековой историей предлагает широкий ассортимент электротоваров и специализированного оборудования, включая светорегуляторы. Для всей продукции предприятия характерны высокие технические параметры, функциональность, отличное качество сборки и применяемых комплектующих, а также выверенный дизайн.

Legrand. Французская компания, созданная в 1886 году, в настоящее время является лидером производства электротехнического оборудования. Продукция компании используется для бытовых и промышленных целей, ею оснащаются также административные здания.

Фирма уделяет большое внимание развитию инновационных технологий, проводя собственные научные исследования. На предприятии изготовляются высокотехнологичные модели диммеров, которые отлично вписываются в системы «Умный дом»

Gira (Германия). Образованная в 1905 году немецкая фирма в настоящее время имеет представительства в 37 государствах мира, включая Россию. Для компании характерно быстрое реагирование на запросы потребителей.

Достичь этого помогает неустанный мониторинг профильного рынка, а также имеющиеся производственная и научная база. Диммеры, выпускаемые компанией, характеризуются универсальным классическим дизайном и безупречным качеством, что гарантирует долголетнее использование.

Помимо этого, на рынке представлены и качественные модели других марок, например, немецкого концерна Simens или польской фирмы Godiva.

Применение

Что такое диммер более или менее понятно. На лампу подаётся напряжение, мы изменяем его уровень и таким образом регулируем яркость светильника. Теперь несколько слов о том, когда и где это устройство применяют.

Согласитесь, довольно часто возникают ситуации, когда требуется уменьшение яркости света:

• зачастую поток освещения необходимо снизить перед сном в спальной комнате;
• некоторые помещения по дизайнерскому исполнению требуют изменения световой картины;
• иногда освещение в помещениях переводят в так называемый дежурный режим для того, чтобы сократить расход энергии.

В производственных и бытовых помещениях настраивают светодиодные лампы на разные режимы потребления. При этом выбирается оптимальное освещение и за счёт этого достигается приличная экономия электроэнергии.

Что касается дизайнерских задумок, то сейчас стало модным в больших гостиных или зальных комнатах использовать второстепенное подсвечивание отдельных участков

Второстепенная подсветка продумывается до мелочей, а при помощи диммеров можно увеличить освещение и акцентировать внимание на каких-то деталях интерьера (картина на стене, установленная в нише красивая ваза и т. п.) Таким образом, при помощи подсветки нужная вещь выходит в комнате на первый план

Светодиодные лампы, регулируемые при помощи диммеров, позволяют получить красочный эффект во время каких-то концертных, рекламных или торжественных мероприятий.

Диммер очень удобен для домашних праздников. Когда гости сидят за столом, требуется яркое освещение, а во время танцев можно его и приглушить. Особенно комфортно и выгодно применение такого устройства во время романтического ужина или свидания, когда не обязательно, чтобы светильник горел на полную мощность. И это только часть общих примеров. Наверняка, у каждого найдётся ещё свой вариант использования диммеров. Так что вещь это нужная, удобная и экономически выгодная, можно устанавливать у себя и советовать знакомым.

Похожие записи:

Как проверить резистор мультиметром на работоспособность Как лучше всего соединить медный и алюминиевый провод: все способы надежного соединения проводов из алюминия и меди Ветроэнергетика. виды, устройство, использование ветрогенераторов. ветроэнергетические парки Фильтр нижних частот для преобразования шим сигнала в аналоговое напряжение Схема подключения розетки на 380 вольт: разбираем во всех подробностях Диэлектрические ножницы для резки проводов испытываются
