Трехпроводная схема подключения датчика движения
Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.
Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.
Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.
Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:
- Автоматический выключатель (что в распредщитке).
- Распредкоробка (в которой основной монтаж).
- Датчик (к нему подведен провод из распредкоробки).
- Светильник (второй провод из распредкоробки).
Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:
- От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
- На светильник три жилы, если корпус осветительного прибора из метала.
- Три жилы на датчик.
Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.
Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:
- Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
- Один вывод – обозначается литерой А.
Монтаж
Для установки трехжильного датчика движения:
-
Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

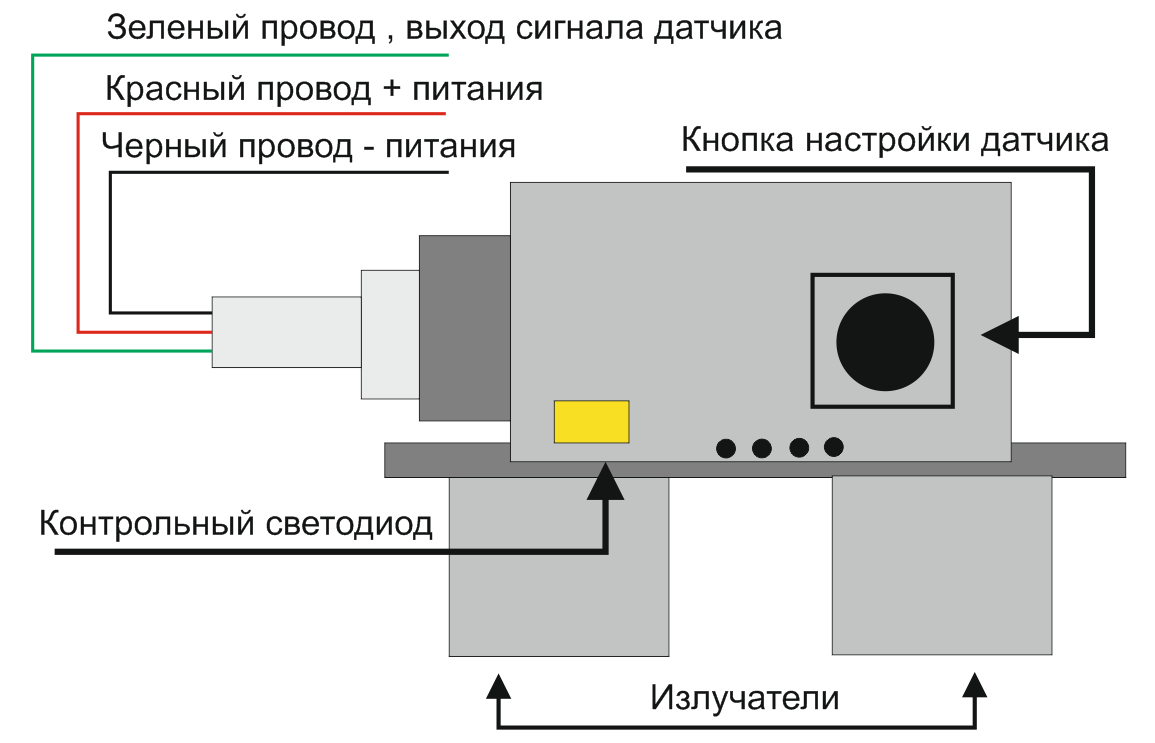

- Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
- Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
- Немного наглядности вот на этом рисунке.
- Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
- Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.
Настройка и регулировка чувствительности
После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:
- На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
- Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
- Угол поворота всей сферы позволяет регулировать детектирование животных.
Преимущества и нюансы использования
Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.
Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.
Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.
По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.
Недостатки
Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.
Как настроить датчик движения для освещения – инструкция
Чем можно регулировать детектор?
В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.
Все эти параметры при правильной настройке позволяют сэкономить до 50% электроэнергии, что является весьма значительным показателем. Однако следует сразу же отметить, что не во всех датчиках движения три регулятора. В старых моделях можно отрегулировать только два параметра – время задержки и чувствительность либо время задержки и уровень освещенности, как на фото ниже:
Рекомендуем просмотреть инструкцию, на которой объясняется схема работы детектора:
Обзор сенсора
https://youtube.com/watch?v=6V6kgrRB2VM
Сейчас мы по отдельности разберем, как настроить датчик движения на прожекторе либо другом варианте светильника.
Угол установки
Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:
Чувствительность
Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.
Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»
Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится
Освещенность
Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.
Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.
Время задержки
Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку. Существуют датчики, у которых при каждом новом включении время задержки увеличивается. При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.
Также немного полезной информации вы можете узнать, просмотрев данное видео:
Как выполнить регулировку
https://youtube.com/watch?v=Drt3RSHVLYA
Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде. Надеемся, что предоставленная инструкция по настройке детектора с двумя и тремя регуляторами была для Вам полезной!
Будет интересно прочитать:
Параметры настройки
Самое главное, что необходимо осуществить в первую очередь — это скорректировать зону видимости прибора движения. В современных моделях они выделены специальными элементами.
Настроить чувствительность датчика можно с помощью специального регулятора он находится на корпусе и оформлен в виде панели от минимального до максимального значения.
Настройка данного параметра является наиболее сложной, поскольку детектор должен будет срабатывать только на движения человека.
Далее следует настройка порога освещенности, он позволяет срабатывать прожектору после наступления темноты. Во-первых, нужно установить параметр на максимальное значение, а затем с наступлением темноты отрегулировать период срабатывания датчика.
-
Как выбрать фазометр — обзор, назначение, принцип действия, область применения + инструкция по применению с фото
-
Как сделать трансформатор своими руками — пошаговая инструкция, схема, чертежи, список материалов + фото готового самодельного трансформатора
-
Какой детектор скрытой проводки лучше? ТОП-10 лучших производителей с фото и описанием
Последний показатель задержка времени, настраивается очень просто. Диапазон времени от 5 сек. до 10 мин. Настройка этого параметра зависит от ваших предпочтений, при настройке параметры лучше начинать с минимальной отметки, для более быстрой проверки параметров.
Как установить
Чтобы подсветка не включалась каждый раз при открытии двери, необходимо определиться с ее типом и характеристикой
Важно правильно рассчитать направление установки прибора и угол действия
Различают три вида освещения внутри шкафа:
- направленное – имеет определенную зону действия;
- рассеянное — используется как декоративный элемент;
- изменяемое по программе – для него заранее устанавливаются настройки.
Таким образом, если шкаф не перегораживает освещение комнаты, то подсветку рекомендуется установить глубже, приближаясь к задней стенке. Тогда она сработает позже, и подсветит только те зоны, где темно. В ином случае, ближе к двери, чтобы подсветка сработала сразу при ее открытии.
Последовательность монтажа
Наилучшим вариантом будет установка освещения на высоте 300-400 мм от пола. Расположение должно быть таким, чтобы большинство движений происходило через зону чувствительность, а не вблизи детектора.
Лучше всего приобретать приборы, которые должны располагаться на максимальном расстоянии друг от друга.
Начиная процесс монтажа следует отключить электричество, и проверить тестером отсутствие напряжения в сети. Для этого необходимо взять прибор, провода которого присоединить к заземляющему, а после к активному и нейтральному проводу, поочередно. Если лампочка не загорится, значит, напряжения в сети нет, и можно приступать к монтажу.
Перед началом работ следует ознакомиться с инструкцией к прибору. Хотя светодиоды просты в монтаже, каждый их вид имеет некие различия, которые должны быть учтены перед установкой
Также важно знать предназначение конкретного фотоэлемента. Например, фотодиоды используются в производствах, где напряжение в сети не менее 220В, в быту они очень опасны
Виды и способы подключения своими руками
Для подключения подсветки не рекомендуется использовать уже имеющуюся проводку. Зачастую в ней отсутствует заземляющий провод, либо имеются другие способы заземления, например, металлические кабелепровода. Такая система получится громоздкой и неудобной, так как потребуется заземлить все распределительные коробки.
Контактный при открывании дверей
В данном случае лучше использовать светодиодную ленту, она проще и удобнее в монтаже.
Чтобы установить контактное освещение своими руками, необходимо:
- Отрезать необходимый кусок светодиодной ленты, и с одной стороны припаять ее.
- Закрепить ленту над профилем, а всю конструкцию приклеить жидкими гвоздями.
- Далее необходимо определиться с местом установки блока питания и прокладкой проводов. Наиболее подходящим вариантом будет проложить провод за шкафом, и подвести его к блоку через отверстие в боковой стене.
- В разрыв одного из проводов подключается микровыключатель таким образом, чтобы контакты были разомкнуты при нажатой кнопке (т.е. открытой двери).
Вся система проверяется на работоспособность, и, если все работает, то микровыключатель фиксируется на боковой стене шкафа через заранее подготовленные отверстия в корпусе.
Проводной с датчиком движения
В данном случае вся система освещения подключается к электросети, розетке или подрозетнику.
Процесс установки следующий:
- Для начала в место установки источника света проводится электропроводка в кабель-канале. Перед началом работ требуется отмереть и отрезать необходимую длину кабеля.
- Далее конструкция закрепляется на потолке при помощи шурупов.
- После установки кабель-канала, в него вставляется питающий кабель, и сверху закрывается крышкой.
- Крепится основание светильника, к нему присоединяется питающий кабель.
- Производится подключение подсветки к питанию.
- В светильник устанавливаются лампы.
- Конструкция проверяется на работоспособность.
- Если освещение работает правильно, устанавливается светорассеивающая платформа.
На последнем этапе производится регулировка и направление освещения, а также необходимые параметры.
Беспроводной с датчиком движения
Подключить датчик движения для освещения шкафа очень просто. Главное, правильно выбрать место монтажа и исключить негативное влияние внешних факторов (батареи, отопительные приборы и пр).
Процесс установки следующий:
- Выбирается место для расположения сенсора.
- При помощи проводов светильник и датчик соединяется клеммами батареи.
После этого проверяется работоспособность светильника, и все конструктивные элементы крепятся при помощи клеевого пистолета. Далее производится регулировка освещения.
Стоимость датчиков движения
Планируя установить приборы для слежения в жилых помещениях, пользователи часто задумываются о целесообразности дополнительных расходов. Стоимость самых простых устройств начинается от 300…350 рублей, при этом на китайских сайтах можно найти и более дешевые варианты (особенно при оптовой закупке или совместных покупках). Относительно качественные изделия с возможностью регулировки рабочих параметров, удобным монтажом и достаточной чувствительностью стоят 700…2000 рублей, причем беспроводные (на батарейках) приборы имеют стоимость на 10..50% выше проводных аналогов.
Уменьшение чувствительности на датчике движения
Чувствительность может быть скорректирована двумя регуляторами с широким диапазоном значений.
Освещенность
Данный параметр контролируется посредством регулятора Lux. Если выкрутить показатель на максимальное значение, ДД будет ложно срабатывать в дневное время. Порог замыкания привязан к полностью темной среде: глубокая ночь или замкнутое пространство без окон. Уменьшить показатель можно посредством подключения фотореле либо приобретением дорогой модели датчика с контролем времени задержки отключения.
Время задержки
Приборы с такой опцией обладают большим диапазоном возможных значений скорости реагирования на отключения (от 1 до 600 секунд), и пользователь может поставить время согласно своему желанию. Специалисты советуют делать его равным одной минуте.
Как сделать (лазерный/с фотоэлементом)?
Сборка датчика
Несмотря на громкое название, лазерный датчик движения – самое техническое решение данного устройства и вполне доступно для сборки в домашних условиях.
Условно, перед началом работ, необходимо четко понимать логическую схему:
- Сама система состоит из двух взаимосвязанных устройств – датчика, излучающего определенный световой луч, и сенсора на который этот луч направлен.
- Принцип такой пары сенсоров прост – электроника работает при постоянном воздействии света на фотоэлемент, при прерывании светового воздействия фотоэлемент срабатывает, замыкая или размыкая схему, вследствие чего и происходит включение или выключение источника освещения.
Такая схема функциональна в местах, где необходимым условием является пересечение условной линии между двумя сенсорами.
Скорее всего, при изготовлении самодельного сенсора движения понадобятся следующие инструменты и расходные материалы:
- Корпус для размещения электронной схемы.
- Набор элементов или же готовая элементная схема советского периода блока управления.
- Паяльник с припоем или что еще лучше паяльная станция.
- Провода различного сечения, резисторы разного номинала.
- Крепеж.
- Отвертка, плоскогубцы, изолента, кембрик.
Описание схемы
Схема фотоприемника
Датчик с фотоэлементом в предлагаемой схеме будет использоваться для включения освещения. Фотореле, на основе которого конструируется сенсор, будет играть роль включателя, при прохождении между источником света и фотоэлементом.
Здесь нужно уточнить некоторые элементы схемы:
- VT1 – фототранзистор.
- R1 – резистор, играющий одновременно две роли в схеме: устанавливает рабочую точку и нагружает коллектор. В каждом отдельном случае, номинал резистора придется подбирать путем проб и ошибок.
- C1 – конденсатор.
- DA1 – операционный усилитель с обратной связью.
- R2 – резистор, на котором реализована обратная связь ОУ.
Схема будет работать таким образом:
- При попадании светового луча на фототранзистор, VT1 элемент работает как при подаче малого напряжения на базу транзистора.
- После этого, фототранзистор открывается и происходит зарядка конденсатора C1.
- В момент, когда свет перестает поступать на фоторезистор VT1, конденсатор начинает разряжаться, при этом, напряжение падает, и операционный усилитель DA1 срабатывает и включает другие устройства, будь то освещение или звуковой извещатель.
В качестве источника света для фотоэлемента, можно использовать как обычный лазер на расстоянии несколько десятков метров, так и инфракрасный светодиод для уменьшения заметности линии сигнализации.
Пошаговое руководство
Самостоятельная сборка подобного прибора проводится согласно принципиальному алгоритму:
- Собирается источник питания, производится регулировка, контролируется выдающий ток.
- На минус блока питания устанавливается резистор.
- Далее, диод при помощи катода.
- На анод выводится резистор подстройки.
- Транзисторный эмиттер соединяется с отрицательным проводом блока питания.
- С базовой схемой соединяется резистор.
В результате такой манипуляции должна получиться вот такая конструкция: резистор к минусу, контактор, соединенный с реле, а реле с сигнализатором (лампа или ревун)
Принцип работы датчиков
В продаже можно встретить сенсоры движения для освещения с таким принципом работы:
- Инфракрасный. Сенсоры с таким принципом работы реагируют на изменение инфракрасного излучения в поле «зрения» датчика. В частности, когда подходит человек, его температура ИК-излучения выше, чем окружающей среды, поэтому датчик срабатывает, зажигая лампу. Главный плюс в дешевизне и простоте работы устройства. В то же время иногда датчик может не сработать, если температура тела человека незначительно отличается от «фоновой» — например, если на улице +40° С.
- Микроволновой. Работает такое устройство по принципу радара: оно анализирует сигнал посылаемый и отраженный от объектов, которые находятся в контролируемой зоне. В отличие от ИК-приборов, микроволновые могут видеть на 360° вокруг себя. Такие датчики могут даже обнаруживать движение объектов за стеклом, поэтому их чаще всего используют в качестве охранных сенсоров, хотя также они встречаются и в осветительных приборах. Из хороших осветительных микроволновых можем посоветовать TDM ДДМ-02 с углом охвата 180°.
Комбинированный. Это устройства, которые одновременно имеют инфракрасный и микроволновой модули. Благодаря этому повышается надежность срабатывания, а также появляется возможность использовать одно устройство для двух целей: для освещения и охраны. Такие приборы довольно редко встречаются в продаже и стоят они недешево.
Как настроить ДД для освещения? 3 главных правила
Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:
- В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
- На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
- Исключить попадание на корпус прямого солнечного света.
Но бывают и другие причины сбоя работы оборудования. Например, если в семье есть животное, то каждый раз, когда будет им пересекаться зона действия прибора, свет будет включаться. В этом случае регулируется чувствительность датчика и устанавливается минимальное значение для подачи тревоги, или приобретается другая модель, имеющая функцию игнорирования объектов с весом менее 25 кг.
Настройка 3-х основных параметров
Современные ДД регулируют чувствительность, угол обзора, освещенность и время задержки отключения света. Правильно настроенные параметры значительно экономят расходы на электроэнергию. В старых устройствах есть возможность регулировать только два параметра: время отключения и чувствительность или время отключения и освещенность.
Настройку оборудования нужно начинать с регулировки угла обзора. Современные модели оснащены специальными детекторами, закрепленными на шарнирах. Эти элементы нужно установить так, чтобы направление инфракрасных лучей охватывало наибольшую площадь помещения. Здесь учитывается не только угол установки, но и высота расположения устройства.
Далее настраивается чувствительность. На корпусе он обозначается клавишей «SENS». Регулирование происходит в диапазоне от минимального до максимального показателя. Это наиболее сложный этап в настройке прибора — нужно отрегулировать работу датчика, чтобы он не срабатывал на животных, но включал свет при появлении человека.
Следующий шаг — настройка порога освещенности. Клавиша «LUX» регулирует ДД на включение света при наступлении темноты. Рекомендуется поставить клавишу на максимальное положение и отрегулировать сенсор в вечернее время.
Заключительным этапом идет регулировка задержки включения. Время настраивается клавишей «TIME», работающей в диапазоне от 5 до 10 секунд. Настройка осуществляется индивидуально для каждого пользователя, учитывая его пожелания.
Как отрегулировать датчик движения для освещения в подъезде: 15/30
Схема монтажа и правила регулировки работы ДД, установленных в подъезде, те же, что и для устройств, предназначенных для жилых помещений. Разница лишь в том, что большая площадь лестничной площадки может быть не полностью охвачена зоной приема сигнала оборудования. В этом случае потребуется монтаж дополнительных датчиков, подключенных напрямую к фазе и нулю. Лампочка соединяется с фазой через провод.
Правильно настроенный датчик движения, установленных в подъезде, имеет радиус действия 6 – 8 метров. Угол обзора выставляется, учитывая размеры лестничной площадки, но чаще всего 15° по вертикали и до 30° по горизонтали.
Как проверить ДД для освещения: цель — 0 ложных сигналов
Во время эксплуатации устройства владельцы могут сталкиваться с ситуациями, когда оборудование неправильно работает или происходит ложное срабатывание.
Для настройки необходимых параметров нужно дождаться такой интенсивности естественного света, при котором датчик будет срабатывать и включать свет. Поворачивая регулятор LUX, находим то положение, при котором будет включаться лампочка.
Если устройство не реагирует на присутствие человека в контролируемой зоне, то нужно увеличить уровень чувствительности. А в случае ложного включения освещения без обнаружения человека, порог чувствительности нужно снизить.
Как правильно настроить датчик движения
Правильная настройка датчика движения под конкретные задачи.
Данное устройство позволит автоматизировать систему подсветки и включать ее не только при наступлении темноты, но и в том случае, если в зоне обнаружения будет зафиксировано движение. Однако далеко не всегда получается выполнить настройку так, как вам хочется, в результате чего сенсор срабатывает при малейшем колебании веток либо когда на улице не слишком темно. Именно поэтому для наших читателей мы подготовили подробную инструкцию, в которой доступно объяснили, как настроить датчик движения для освещения с двумя и тремя регуляторами.
