Термоэлектрогенераторы

Электростанции с генераторами, построенными по принципу Пельтье – достаточно интересный вариант.

Физик Пельтье обнаружил эффект, который сводится к тому, что при пропускании электроэнергии через проводники, состоящие из двух разнородных материалов, на одном из контактов происходит поглощение тепла, а на втором – выделение.

Причем эффект этот обратный – если с одной стороны проводник разогревать, а со второй – охлаждать, то в нем будет образовываться электроэнергия.

Именно обратный эффект используется в электростанциях на дровах. При сгорании они разогревают одну половину пластины (она и является термоэлектрогенератором), состоящую их кубиков, сделанных из разных металлов, а вторая же ее часть – охлаждается (для чего используются теплообменники), в результате чего на выводах пластины появляется электроэнергия.

Но есть у такого генератора несколько нюансов. Один из них – параметры выделяемой энергии напрямую зависят от разницы температуры на концах пластины, поэтому для их выравнивания и стабилизации необходимо использование регулятора напряжения.

Второй нюанс заключается в том, что выделяемая энергия – лишь побочный эффект, большая часть энергии при сгорании дров просто преобразуется в тепло. Из-за этого КПД такого типа станции не очень высокая.

К достоинствам электростанций с термоэлектрогенераторами относятся:

  • Длительный срок службы (нет подвижных частей);
  • Одновременно вырабатывается не только энергия, но и тепло, которое можно использоваться для обогрева или приготовления пищи;
  • Бесшумность работы.

Электростанции на дровах, использующие принцип Пельтье, — достаточно распространенный вариант, и выпускаются как портативные устройства, которые способны лишь выделить электроэнергии для зарядки маломощных потребителей (телефона, фонаря), так и промышленные, способные запитать мощные агрегаты.

Сборка ультразвукового увлажнителя

Установка вентилятора (впускной коллектор )

Для начала я выбрал в крышке место для установки вентилятора, наметил отверстие и вырезал его с помощью вот такого вот самодельного резака из ножовочного полотна:

Он позволяет делать ровные, аккуратные надрезы, не ломая и не кроша разрезаемый материал, рекомендую! Кстати, вырезать таким резаком — это полдела, выламывать тоже надо аккуратно: как можно увидеть на фото, у меня в районе кулера пошли трещины, ведь я не рассчитал силы после вырезания, и немного накосячил. Пришлось заклеивать цианокрилатом. Мораль: если даже у такого рукожопа как я что-то получается, то у большинства из вас получится и подавно! Главное — желание!

После вырезания отверстия я приложил к нему сам кулер и приклеил его по периметру своим любимым термоклеем:

Как видно на фото, я также заклеил резиновую крышечку на валу мотора, предварительно накапав туда «веретёнки» и магистраль с проводами. Звучит-то как — магистраль! Ну вы поняли.

Установка сопла (выпускной коллектор )

Принцип аналогичный, за тем исключением, что необязательно вырезать прям по контуру бутылки — я просто вырезал квадратное отверстие, отрезал донышко бутылки под небольшим углом и прилепил её сверху на термоклей:

Обратная сторона Луны крышки

С обратной стороны крышки я установил ещё две детали: пластиковый экран для кулера, чтобы генераторы не брызгали на него водой и он был сухим и упор для платформы, чтобы она плавала только у выпускного края контейнера, а не по всей его площади:

Экран для кулера, разумеется, идёт не на всю ширину, иначе при высоком уровне воды воздушному потоку негде было бы проходить, также он немного загнут в конце. Короче, при такой конфигурации на вентилятор не попадают ни брызги, ни то другое, что зачастую попадает на вентиляторы. Как вы, наверное, догадались, я и тут использовал термоклей.

Ввод кабелей питания генераторов

Все генераторы тумана поставляются с кабелями, на которых есть небольшие резиновые заглушки, под них я вырезал два круглых отверстия сверху корпуса и опять же, проклеил всё термоклеем, чтобы ничего не протекло, т.к. лучше перебдеть, чем, извините, недобдеть.

Действия инфразвука

Инфразвуковые действия происходят за счет резонанса, который является частотой колебания большого количества процессов в организме. Альфа, бета и дельта-ритмы мозга тоже происходят на чистоте инфразвука, как, в принципе, и биение сердца.

Инфразвуковые колебания могут совпадать с колебаниями в теле. Впоследствии последние усиливаются, за счет чего происходит сбой работы какого-то органа. Может дело дойти не только до травмы, но также и до разрыва.

Частота колебаний в человеческом организме варьируется от 8 до 15 герц. В то время, когда на человека происходит воздействие звуковым излучением, все физические колебания могут попасть в резонанс, а вот амплитуда микросудорог увеличится во много раз.

Естественно, ощущение того, что воздействует, человек не сумеет понять, ведь звука не слышно. Однако присутствует некое состояние тревожности. Если же происходит крайне длительное и активное воздействие особого звука на весь человеческий орган, то происходят разрывы внутренних сосудов, а также капилляров.

Тайфун, землетрясение и вулканическое извержение излучают частоту в 7-13 герц, что дает призыв человеку быстро ретироваться с места, где происходят бедствия. Инфразвук и ультразвук очень легко может довести человека до самоубийства.

Очень опасным промежутком звука является частота в 6-9 герц. Очень сильные психотронные эффекты более всего оказываются на частоте в 7 герц, которая является аналогичной природному колебанию мозга.

В такой момент любая работа умственного характера попросту становится невозможной, так как есть ощущение того, что голова в любой момент может «лопнуть, как арбуз». Если же идет не сильное воздействие, тогда просто звенит в ушах и появляется чувство тошноты, ухудшается зрение и человек поддается безотчетному страху.

Тайфун

Тайфун это не одно устройство от грызунов, а целая серия приборов, каждый из которых обладает определенными параметрами. Все эти устройства купить можно не только для квартир и собственных домов, но и для производственных зданий.

Цена на отпугиватель зависит от площади распространения выделяемых устройством волн. Цена на Тайфун 800 начинается от 1600 рублей. Данный электроприбор отличается следующими характеристиками:

  • Может использоваться в помещения площадью до 220 метров.
  • Имеет крепление на поверхности при помощи которого крепится на стенах.
  • Работает как от сети, так и от автомобильного аккумулятора.
  • Излучение опасного для крыс звука происходит широким лучом, что повышает эффективность работы устройства.
  • Тайфун работает в двух режимах. Беззвучный рекомендуется включать при использовании в помещениях, где живет человек. Звуковой режим обладает большей мощностью, но его применяют на складах, в подвалах, гаражах.
  • Цена на прибор зависит от его мощности. Если вам необходим отпугиватель крыс для небольшого помещения, то нужно приобретать Тайфун 600.

Прибор Тайфун достаточно прост в эксплуатации, после сборки его останется только подключить в сеть. После включения устройство примерно около двух секунд издает резкий сигнал, затем переходит в режим генерирования волн.

При включении в неотапливаемых помещениях необходимо ориентироваться на температурный режим эксплуатации. Крысы начинают покидать помещение примерно через четыре дня.

Конструкционной особенностью Тайфуна считается наличие микропроцессора, который постоянно изменяет длительность и частоту звуковых волн и этим самым не позволяет грызунам привыкнуть к ним.

Сфера использования ультразвуковых ванн

С помощью УЗВ легко удаляются отвердевший налет, образующиеся во время эксплуатации разных механизмов защитное покрытие с радиодеталей перед пайкой, отложения коррозийного и окислительного характера.

Поэтому прибор подходит для использования в следующих областях:

  1. Ювелирное и реставрационное дело. Налет с изделий удаляется за 20-40 минут, очищаются даже труднодоступные места в украшениях сложной конфигурации.
  2. Автосервисы и полиграфические предприятия. Для высокой степени очистки деталей аппаратуры, механизмов и узлов (инжекторов, карбюраторов и т.п.).
  3. Медицина. В УЗВ очищают и стерилизуют лабораторные инструменты.
  4. Химическая промышленность. Обработка ультразвуком выступает катализатором некоторых реакций.
  5. Электроника. При ремонте плат, которые легко повредить во время механической очистки.
  6. Оптика и часовые мастерские. Можно легко очистить мелкие детали.

Если нужна ультразвуковая ванна для использования в быту, то ее не обязательно покупать — устройство можно сделать самостоятельно. Чаще всего в домашних условиях с его помощью очищают от накипи нагревательные элементы стиральных машин и других электроприборов. Преимущества такого метода заключаются в экономии времени и отсутствии необходимости что-либо чистить собственноручно, а также не нужно опасаться, что после процедуры изделие окажется поврежденным.

Соседи делают ремонт

Все ремонтные работы, являются отдельной темой. Проводя работы с использованием дрели человек честно думает, что ничего плохого он не делает, так как время рабочее, а значит и закон не нарушается.

Но в некоторых случаях такого рода шум может потревожить и старушку, у которой разыгралась мигрень и разбудить маленького ребенка. В таком случае пожаловаться нельзя, так как закон на самом деле не нарушен.

Если человек воспитанный, то вы самостоятельно можете решить вопрос о времени проведения им самых шумных ремонтных работ, что даст возможность на этот период времени пойти с ребенком гулять или же не ложиться спать в данное время, а попросту его перенести.

Преимущества аппарата

Отпугивание мышей ультразвуком имеет ряд преимуществ:

  • не нужно искать и убирать тушки умерших грызунов;
  • нет опасности отравления домашних животных ядами;
  • безопасен для людей;
  • действует во всем помещении, не нужно обновлять приманки.

Электронный прибор отпугивает не только крыс и мышей, но и многих насекомых. Параллельно с грызунами из дома можно вывести муравьев, тараканов, пауков.

Правильно собранный самодельный ультразвуковой отпугиватель мышей работает не хуже заводского, но имеет свои минусы. Более эффективным вариантом является комбинированный вариант прибора, генерирующий как ультразвуковые, так и электромагнитные волны.

А может, купить готовый?

Да, можно, конечно, и купить подобное устройство в магазине — но стоят они там реально немаленькие деньги, их долговечность — под вопросом, а ремонтопригодность стремится к нулю. Единственное их преимущество — внешний вид, хотя подавляющее большинство бюджетных моделей и некоторые модели подороже всё равно выглядят как дешёвые китайские поделки, то есть не особо-то они и обладают этим преимуществом.  Цены покупных увлажнителей начинаются от $25, причем модели за эти деньги настолько слабые, что я вообще сомневаюсь в наличии какого-либо эффекта от их работы. 100 мл воды в час, серьёзно? Я думаю, если вы нальёте в контейнер воду и поставите это дело на батарею — у вас и то больше воды будет испаряться. 200-300мл воды в час — это минимальный показатель, на который надо ориентироваться.

Сферы использования туманообразователей

Системы образования искусственного тумана могут также быть использованы в следующих сферах деятельности:

1. На летних террасах кафе или ресторанов. Подобная нехитрая уловка действительно привлечет еще больше клиентов. Как вы думаете, в какой обстановке лучше проводить время с друзьями или в кругу семьи: под палящим солнцем или же в атмосфере прохлады и уюта?

2. В промышленности тоже можно использовать искусственный туман, особенно тогда, когда перегрев некоторых элементов системы недопустим. К примеру, предприятия с повышенной запыляемостью, нефтеперерабатывающие предприятия и так далее.

3. Наконец, в отдыхе и спорте. Туманообразователи могут быть использованы на теннисных кортах, в парках, полях для гольфа, сценах и проч.

КТГ своими руками

Наиболее простым вариантом для реализации в домашних условиях является кавитационный генератор трубчатого типа с одним или несколькими соплами для нагревания воды. Поэтому разберем пример изготовления именно такого устройства, для этого вам понадобится:

  • Насос – для нагревания обязательно выбирайте тепловой насос, который не боится постоянного воздействия высоких температур. Он должен обеспечивать рабочее давление на выходе в 4 – 12атм.
  • 2 манометра и гильзы для их установки – размещаются с двух сторон от сопла для измерения давления на входе и выходе из кавитационного элемента.
  • Термометр для измерения величины нагрева теплоносителя в системе.
  • Клапан для удаления лишнего воздуха из кавитационного теплогенератора. Устанавливается в самой верхней точке системы.
  • Сопло – должно иметь диаметр проходного отверстия от 9 до 16мм, делать меньше не рекомендуется, так как кавитация может возникнуть уже в насосе, что значительно снизит срок его эксплуатации. По форме сопло может быть цилиндрическим, коническим или овальным, с практической точки зрения вам подойдет любое.
  • Трубы и соединительные элементы (радиаторы отопления при их отсутствии ) – выбираются в соответствии с поставленной задачей, но наиболее простым вариантом являются пластиковые трубы под пайку.
  • Автоматика включения/отключения кавитационного теплогенератора – как правило, подвязывается под температурный режим, устанавливается на отключение примерно при 80ºС и на включение при снижении менее 60ºС. Но режим работы кавитационного теплогенератора вы можете выбрать самостоятельно.

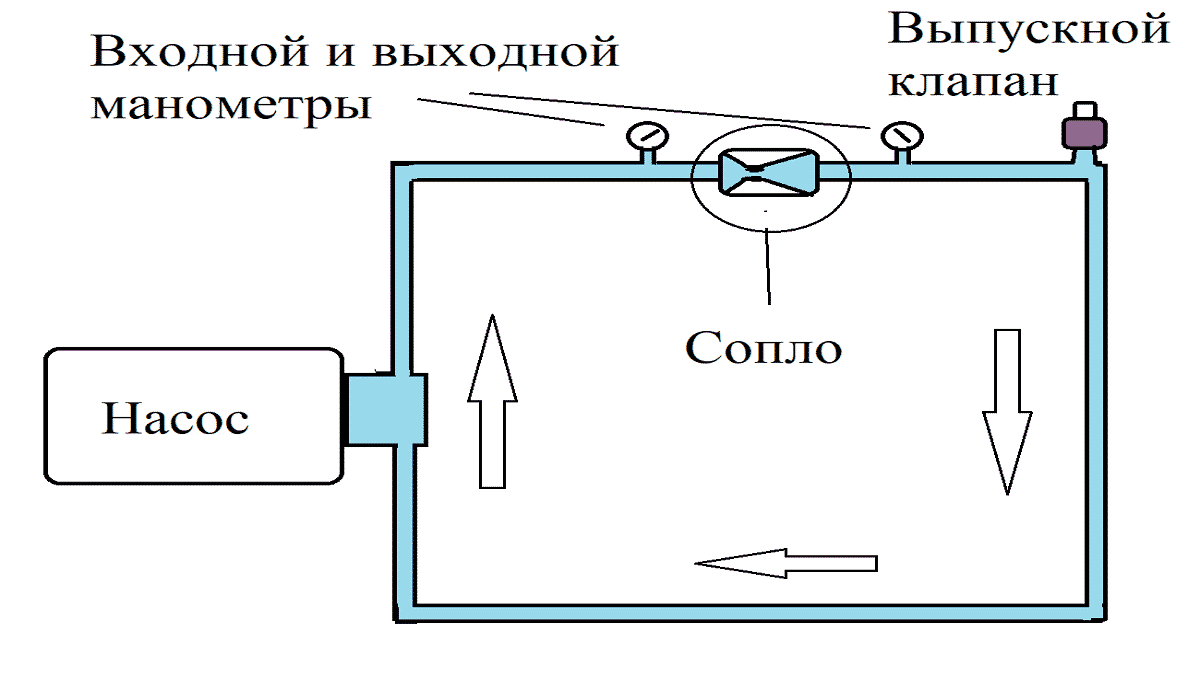

Рис. 6: схема кавитационного теплогенератора

Перед соединением всех элементов желательно нарисовать схему их расположения на бумаге, стенах или на полу. Места расположения необходимо размещать вдали от легковоспламеняемых элементов или последние нужно убрать на безопасное расстояние от системы отопления.

Соберите все элементы, как вы изобразили на схеме, и проверьте герметичность без включения генератора. Затем опробуйте в рабочем режиме кавитационного теплогенератора, нормальным нарастанием температуры жидкости считается 3- 5ºС за одну минуту.

В связи с высокими ценами на промышленное отопительное оборудование многие умельцы собираются делать своими руками экономичный нагреватель вихревой теплогенератор.

Такой теплогенератор представляет собой всего лишь немного видоизмененный центробежный насос. Однако, чтобы собрать самостоятельно подобное устройство, даже имея все схемы и чертежи, нужно иметь хотя бы минимальные знания в данной сфере.

Разновидности ультразвуковых волн

Ультразвуковые волны бывают не только поперечные или продольные, но и поверхностные и волны Лэмба.

Поперечные УЗ волны – это волны, которые движутся перпендикулярно плоскости направления скоростей и смещений частиц тела.

Продольные УЗ волны – это волны, движение которых совпадает с направлением скоростей и смещений частиц среды.

Волна Лэмба – это упругая волна, которая распространяется в твердом слое со свободными границами. Именно в этой волне происходит колебательное смещение частиц как перпендикулярно плоскости пластины, так и в направлении движения самой волны. Именно волна Лэмба – это нормальная волна в платине со свободными границами.

Рэлеевские (поверхностные) УЗ волны – это волны с эллиптическим движением частиц, которые распространяются на поверхности материала. Скорость поверхностной волны составляет почти 90% от скорости движения волны поперечного типа, а ее проникновение в материал равно самой длине волны.

Принципиальная схема

Схема прибора показана на рисунке 1. На микросхеме А1 сделан генератор частоты гетеродина, эта частота должна отличаться от частоты ультразвука, который желаем услышать, на 1-10 кГц, то есть, на частоту хорошо слышимую нашим человеческим ухом. Частота регулируется переменным резистором R1 в пределах примерно от 25 до 50 кГц.

При необходимости охватить больший диапазон можно переключать конденсаторы С1, выбрав их разной емкости, чтобы переключателем можно было переключать поддиапазоны.

На преобразователь частоты сигнал гетеродина, имеющий форму прямоугольных импульсов, поступает через делитель на резисторах R3 и R4, который понижает амплитуду этих импульсов.

Рис. 1. Принципиальная схема прибора, который позволяет услышать ультразвуковые акустические волны.

Преобразователь частоты сделан на микросхеме А2 типа SA602. Эта микросхема широко известная радиолюбителям и обычно используется в схема радиоприема в качестве преобразователя частоты. Здесь она так же работает в качестве преобразователя частоты.

На её вход поступает сигнал от микрофона М1, а на гетеродинный вход поступает сигнал гетеродина он гетеродина на микросхеме А1.

Естественно, на выходе будет суммарно — разностный сигнал, он поступает с вывода 5 А2 через регулятор громкости R5, на УНЧ на микросхеме АЗ. Цепь R7-С12 служит простейшим фильтром низких частот, подавляющим суммарный сигнал.

В результате на УНЧ на микросхеме АЗ поступает только разностный сигнал. Который затем усиливается и озвучивается головными телефонами В1.

УНЧ на микросхеме АЗ типа LM386 работает в режиме максимального усиления с коэффициентом усиления 200. На выходе можно установить и динамик, но нужно следить за громкостью, чтобы не возникло самовозбуждения.

Если имеется хороший лабораторный генератор синусоидального или прямоугольного сигнала, от которого можно получить частоту в пределах от 20 кГц до 1 Мгц, то предпочтительнее будет в качестве гетеродина использовать его.

В этом случае схема приобретает вид, как показано на рисунке 2. С помощью такого прибора можно прослушать на наличие ультразвука практически весь ультразвуковой диапазон. На схеме на рис. 2 нумерация деталей сохранена как на рис.1.

Рис. 2. Схема прибора для прослушки ультразвука с использованием внешнего генератора сигнала в качестве гетеродина.

Схему, безусловно, можно модифицировать. Например, генератор на микросхеме А1 типа 555 (так называемый интегральный таймер) можно заменить схемой мультивибратора на логической микросхеме, например, К561ЛА7, как показано на рисунке 3. Эта схема позволяет регулировать частоту плавно переменным резистором R2 от 25 кГц до 400-500 кГц.

Возможны и другие варианты схемы гетеродина. Микрофон М1, конечно же, желательно использовать специальный на ультразвуковой диапазон. Но, в отсутствии такового сойдет и высокочастотная динамическая головка.

Конечно, её чувствительность в качестве микрофона будет маловата, но вполне достаточна, если прослушивать сигнал на головные телефоны (В1).

Желательно микрофон снабдить параболическим рупором, чтобы можно было удобнее локализовать источник ультразвука

Следует принять во внимание, что используя в качестве микрофона высокочастотную динамическую головку, чувствительность будет снижаться тем более, чем выше частота ультразвука, который нужно прослушать

Рис. 3. Схема генератора сигнала на микросхеме К561ЛА7.

Устройство было изготовлено с экспериментальными целями, поэтому собрано оно было на печатной макетной плате. Специальная печатная плата для него не разрабатывалась.

Рис. 4. Принципиальная схема генератора ультразвукового акустического сигнала.

Какой-либо настройки не требуется, работает сразу же после включения. Для проверки был собран генератор ультразвука по схеме на рис. 4.

Подгорное А. РК-01-18.

Как работают ультразвуковые модели?

Для понимания особенностей работы таких приборов важно определить два компонента рабочего процесса — это непосредственно генерирующее ультразвук устройство и рабочая среда. Первый компонент воздействует на рабочую жидкостную среду посредством колебательных волн (ультразвука) на частотах, достаточных для разбивания поверхностного слоя на мелкие элементы

В процессе работы водная среда называется озвучиваемой — в данный момент ультразвуковой генератор тумана выполняет над ней следующие операции:

  • Воздействие на поверхность.
  • Увеличение поверхности взаимодействия звуковых волн с жидкостью.
  • Диспергирование. Рассеивание частиц жидкости на фоне тонкого измельчения.
  • Эмульгирование. Генерация эмульсий.

Далеко не всегда требуется выполнение полного цикла из описанных операций. Более того, не каждый генератор в принципе может осуществлять, например, диспергирование и эмульгирование. Конкретные режимы работы с перечнем операций задает сам пользователь.

Мощный ультразвуковой генератор

Схема потребляет несколько сот миллиампер от источника питания 9 или 12 В. Батарейки рекомендуются только для кратковременных режимов работы.

Можно использовать это устройство для отпугивания собак и других животных, установив его около мест для сбора мусора и др.

Ультразвуковой режим работы достигается при величине емкости С1 от 470 до 2200 пФ. Для сигнала звукового диапазона требуется емкость в диапазоне 0,01-0,012 мкФ.

Принципиальная схема мощного ультразвукового генератора показана на рисунке, перечень элементов приведен в таблице.

Мощный ультразвуковой генератор. Все транзисторы должны быть смонтированы на радиаторах
Обозначение Описание
IC1 Интегральная схема КМОП 4093
Q1, Q3 Кремниевый n-p-n транзистор, TIP31
Q2, Q4 Кремниевый p-n-p транзистор, TIP32
SPKR Твитер или громкоговоритель, 4-8 Ом
R1 Потенциометр, 100 кОм
R2 Резистор, 10 кОм, 0,25 Вт, 5%
R3, R4 Резистор, 2,2 кОм, 0,25 Вт, 5%
С1 Пленочный или керамический конденсатор, 1200 пФ или 0,022 мкФ
С2 Электролитический конденсатор, 100 мкФ, 12 В

Транзисторы должны быть смонтированы на радиаторах. Все компоненты можно поместить в пластмассовый корпус

Конструкция корпуса теплогенератора

Такое устройство (рассматривается гидродинамический вариант) имеет корпус в виде цилиндра.

Соединяется с отопительной системой он через сквозные отверстия, которые у него находятся по бокам.

Но основным элементом этого устройства является именно жиклер, находящийся внутри этого цилиндра, непосредственно рядом с входным отверстием.

Обратите внимание: важно, чтобы размер входного отверстия жиклера имел размеры соответствующие 1/8 от диаметра самого цилиндра. Если его размер будет меньше этого значения, то вода физически не сможет в нужном количестве через него проходить. При этом насос будет сильно нагреваться, из-за повышенного давления, что также будет оказывать негативное влияние и на стенки деталей.

При этом насос будет сильно нагреваться, из-за повышенного давления, что также будет оказывать негативное влияние и на стенки деталей.

Сущность устройств

Способность ультразвука воздействовать на многих животных давно известна. На этом принципе основан ряд устройств, которые предлагаются известными компаниями. Надо заметить, что они доказали свою эффективность в такой достаточно непростой проблеме, как отпугивание вредных грызунов от человеческого жилища. Схемы ультразвукового отпугивателя фирменной комплектации сложны, и повторить их в домашних условиях под силу даже не каждому профессионалу. В связи с этим у многих людей возникает вопрос, как сделать простое устройство от крыс и мышей своими руками.

В общем случае самодельный отпугиватель крыс и других грызунов представляет собой простой электронный аппарат. Главная задача — излучение высокочастотного звукового сигнала, который не воспринимается человеческим слухом и домашними животными, но воздействует на грызунов. Такое условие обеспечивается при ультразвуковой волне с частотой в пределах 30-70 кГц. При этом отпугивать крыс устройство сможет при достаточной мощности излучателя. Так, в современных аппаратах закладываются источники мощностью до 100 дБ. Естественно, что при повышении мощности звуковых колебаний эффективность отпугивателя мышей и крыс увеличивается.

Ультразвуковой генератор второй вариант

С помощью двух ИС 4093 можно изготовить мощный ультразвуковой генератор, как показано на рисунке. В качестве нагрузки в схеме используется пьезодинамик или пьезонаушник на десятки милливатт. Генератор работает в частотном диапазоне между 18000 и 40000 Гц.

Ультразвуковой генератор 2

Частота может варьироваться путем изменения емкости С2. Верхний предел частоты схемы — 1 МГц.

Генератор пригоден для проведения биологических экспериментов, связанных с изучением поведения животных и условий их содержания. Питание — четыре пальчиковых батарейки или батарейка/аккумулятор на 9 В. Схема потребляет всего несколько миллиампер, при этом срок службы батареек — до нескольких недель.

Последовательно с R1 можно включить переменный резистор номиналом 47 кОм, что позволит регулировать частоту в широком диапазоне.

Перечень элементов дан в таблице. В качестве громкоговорителя можно использовать высокочастотный пьезодинамик — твитер. Внутри этого компонента имеется небольшой выходной трансформатор, как показано на рисунке. Вам нужно удалить его.

Перечень элементов ультразвукового генератора 2

Обозначение Описание
IC1, IC2 Интегральная схема КМОП 4093
X1 Пьезодинамик или пьезонаушник
R1 Резистор, 27 кОм, 0,25 Вт, 5%
С1 Электролитический конденсатор, 100 мкФ, 12 В
С2 Керамический или пленочный конденсатор, 0,001 мкФ
S1 Тумблер или кнопка
B1 Четыре пальчиковых батарейки (6 В) или аккумулятор (9 В)

4.1. УЛЬТРАЗВУКОВЫЕ ГЕНЕРАТОРЫ С НЕЗАВИСИМЫМ ВОЗБУЖДЕНИЕМ

В генераторах с независимым возбуждением электрические колебания УЗ частоты вырабатываются отдельным генератором малой мощности — задающим генератором. Малая мощность задающего генератора позволяет легко выполнять условия получения необходимого электрического сигнала и обеспечивать его изменения при перестройках.

Сигнал с задающего генератора усиливается каскадом предварительного усиления, обеспечивающим необходимые условия работы выходного каскада и устраняющим влияние усилителя мощности на режим работы задающего генератора.

Выходной каскад — усилитель мощности доводит мощность на выходе генератора до требуемой величины. Согласование выходного каскада генератора с ультразвуковой колебательной системой осуществляется колебательным контуром, компенсирующим реактивные составляющие токов и напряжений преобразователя.

Генератор с независимым возбуждением позволяет обеспечить плавную регулировку его рабочей частоты в широких пределах, очень прост в реализации и использовании.

По этой причине, для создания УЗ многофункционального аппарата мощностью 25 Вт для индивидуального потребителя использована принципиальная схема генератора с независимым возбуждением, показанная на рис. 4.2.

Схема включает в себя перестраиваемый задающий генератор, выполненный на элементах DD1.1, DD1.2, буферный каскад на элементе DD1.3, формирователь прямоугольных импульсов на элементе DD2, предварительный усилитель на транзисторах VT1, VT2, усилитель мощности на транзисторах VT3, VT4, высоковольтный источник питания (300В), выполненный на элементах VD1 — VD4, С2, С3, низковольтный стабилизированный источник питания ( 9 В ) задающего генератора на элементах VS1, R8, VD5, C4, C5, источник питания предварительного усилителя, выполненный на элементах VD8, VD9.

Рабочая частота генератора определяется элементами положительной обратной связи задающего генератора и регулируется потенциометром R2.

Трансформатор TR1 обеспечивает задержку включения одного из транзисторов выходного каскада на время, необходимое для рассасывания заряда на базе второго транзистора перед его включением. Это исключает появление сквозных токов через транзисторы VT3, VT4.

Кроме того, транзисторы выходного каскада защищены диодами VD6, VD7 от инверсного режима работы, возникающего при рассогласовании генератора с нагрузкой.

Несомненное достоинство генераторов с независимым возбуждением — возможность их перестройки в широких пределах.

Недостатки таких генераторов заключаются в трудности точной настройки на частоту механического резонанса колебательной системы и невозможности отслеживания быстроизменяющихся параметров обрабатываемых сред.

Большую часть времени генератор с независимым возбуждением работает не в оптимальном режиме (т.е. вблизи, а не на резонансной частоте колебательной системы), что приводит к дополнительным потерям энергии и снижению КПД.

Как это работает

и мышей испускает звуки на высоких частотах, не воспринимаемые людьми, а грызуны ультразвуковые волны чувствуют.

Задача аппарата заключается в создании звуковых колебаний, имеющих такие частоты и мощность, которые воспринимаются крысами и мышами (частоты от 30 до 70 кГц).

Большинство отпугивателей испускают только ультразвуковые волны, но есть и такие, которые производят еще и электромагнитное излучение.

Ультразвуковые аппараты могут действовать только на площадь отдельной комнаты, так как ультразвуковые волны не проходят сквозь стены, пол. Электромагнитные излучения проникают сквозь стены, препятствием для них являются металлические пластины и предметы.

Ультразвук, достигая какой-либо поверхности, отражается от нее. Отсюда можно сделать вывод, что одного ультразвукового отпугивателя для нескольких комнат в доме будет недостаточно. В продаже имеется большое количество таких устройств, но стоят они недешево, поэтому экономичнее собрать такой аппарат своими руками.

Печатная плата

В связи с отсутствием возможности изготовления печатной платы отпугивателя кротов с использованием химической технологии, был использован механический способ удаления участков медной фольги с фольгированного стеклотекстолита.

Расположение радиодеталей на печатной плате отпугивателя кротов приведено на фотографии ниже.

Внешний вид печатной платы для изготовления фотохимическим способом и расположение радиоэлементов представлен на фотографии ниже.

Плату можно сделать из фольгированного с одной стороны стеклотекстолита толщиной 1,5 мм.

Посетитель сайта, который представился Сан Санычем, любезно предоставил свой вариант отпугивателя грызунов, разведенной в графическом редакторе для разводки печатных плат Sprint-Layout 3.0R, за что ему огромное спасибо.

Самостоятельное изготовление генератора

Для сборки генератора потребуется ультразвуковой модуль для функции колебания, блок питания, вентилятор пластиковый контейнер и сантехническая арматура для обеспечения ввода жидкости. В процессе работы ультразвуковой модуль будет создавать колебательный эффект с выделением мелких частиц воды. В свою очередь, вентилятор устанавливается перед этим модулем, выводя поднимаемые частицы наружу в помещение. Соответственно, вода все это время будет находиться в контейнере. Какими функциями еще должен обладать ультразвуковой генератор тумана? Своими руками можно собрать поплавок, который будет подниматься и опускаться в зависимости от уровня воды. Эта функция важна, если планируется оставлять прибор работающим несколько часов или даже сутками. По мере рассеивания жидкости система подойдет к точке отключения, которое как раз спровоцирует поплавок с механикой нажатия на соответствующую кнопку блока питания.
