Контроллер заряда и балансир li-ion аккумулятора 18650

Содержание

Эксплуатация Li-ion батарей

Первую зарядку батареи после покупки новой техники необходимо выполнять после полного разряда. То есть заряжать его сразу не нужно, необходимо довести прибор до выключения, а потом зарядить полностью.

При эксплуатации устройств с литий-ионными батареями необходимо следить за местом их нахождения

В холодную и жаркую погоду важно контролировать температуру батареи, не допуская перегрева (переохлаждения). Для этого существуют специальные программы, с помощью которых отслеживаются показатели

Работа при температуре выше 30°C сказывается на способности батареи держать емкость. Уровень падает с 100% до 80%. Когда устройство полностью зарядилось, следует отключать его от источника тока. В противном случае емкость аккумулятора со временем будет снижаться, и батарея выйдет из строя.

График, демонстрирующий взаимосвязь времени и постепенного разряда аккумулятора.

Современные блоки питания способны минимизировать поступающий ток после полного заряда. Однако такая функция не дает гарантии сохранности аккумулятора. Заряжать устройство необходимо при отметке 30-50%. Постоянная полная разрядка сопровождается выделением тепла в большем объеме, это негативно сказывается на состоянии батареи.

Не стоит подключать к питанию устройства, которые работали в стрессовом режиме и получили перегрев. В этом случае необходимо дождаться, пока температура снизится, и только после этого ставить заряжаться.

Для устройств, которые допускают извлечение батареи, отличным решением является приобретение резервного аккумулятора. В этом случае время работы приспособления возрастает в 2 раза. Когда основной аккумулятор разряжается, в устройство помещается запасной элемент. Удобно решение для техники, которая быстро нагревается, так как сменное устройство дает время основному остыть.

https://youtube.com/watch?v=49kZCFhFLRw

Калибровка

Выделяют 2 метода калибрования:

  • ручной;
  • программный.

Калибровка производится по схеме: полный разряд-полный заряд аккумулятора. Необходима процедура для восстановления показателей и корректной работы контроллера.

Схема буферной зарядки аккумулятора и диаграмма, иллюстрирующая цикл заряда-разряда.

Второй метод отображает больше информации и позволяет осуществить дополнительные программные манипуляции. В остальном оба способа различий не имеют.

Вначале необходимо в стандартном режиме разрядить технику до выключения. Затем подключить к заряднику. Во время процедуры печатная плата батареи определяет предельные рамки зарядки и разрядки, это необходимо для предотвращения сбоев в дальнейшей работе.

Заряжают аккумулятор оригинальным прибором, который шел в комплекте с техникой. Отключать от сети устройство можно, когда индикатор заряда покажет 100%. Для достижения максимальной рабочей емкости рекомендуется провести 2-3 повторных цикла «разряд-заряд».

Хранение

Для предотвращения негативных воздействий на литий-ионный аккумулятор со стороны внешних факторов необходимо придерживаться таких правил:

  • на время хранения батарею извлекать из устройства;
  • перед извлечением рекомендуется зарядить аккумулятор до 50%;
  • хранят источник в сухом и прохладном месте.

Литий-ионные устройства имеют низкий показатель саморазряда, поэтому хранить их можно более 2 лет. Однако избежать потери емкости невозможно, даже выполняя правильные условия хранения. Независимо от того, сколько зарядное не будет использоваться, необходимо каждые 3 месяца делать калибровку, а после нее возвращать уровень заряда до 50%.

Чего не нужно делать с литий-ионными аккумуляторами

Предотвращение перегрева является залогом длительной работы батареи. Литий – активный щелочной металл, поэтому при нагреве в аккумуляторе может начаться реакция, приводящая к воспламенению. Запрещается держать литий-ионные батареи вблизи источников солнечных лучей, батарей и открытого огня. Особенно это касается смартфонов и ноутбуков.

Запрещено разбирать аккумуляторный элемент. Такая процедура приводит к воспламенению. Нельзя заряжать элемент в обход контроллера. Исключение делают лишь в случае, если аккумулятор необходимо вывести из состояния глубокого разряда.

https://youtube.com/watch?v=gGxmxcwi4M8

Немного о литий-ионных батарейках

Литий-ионные аккумуляторы – одни из самых долговечных источников энергии для мобильных устройств и электроприборов, используемых нами.

Основные достоинства литий-ионной технологии:

  • высокая энергоемкость;
  • скорость заряда и разряда;
  • небольшая величина саморазряда;
  • маленькие размеры.

Принцип работы литий-ионных аккумуляторов – накопление энергии происходит при прохождении ионов лития от анода к катоду через электролит, при разряде идет превращение химической энергии в электрическую, питающей различные устройства.

В литий-ионных АКБ катод изготовлен из солей лития, анод из графита, сепаратор пропитан электролитом в виде органического раствора солей лития.

Выполняются такие АКБ в двух модификациях со строгим соблюдением герметичности:

  1. В призматическом исполнении – электроды и сепаратор, изголовленные из прямоугольных пластин, поочередно укладываются друг на друга либо скручиваются в спираль при рулонной сборке и помещаются в корпус с подключенным к нему катодом.
  2. В цилиндрическом исполнении – электроды из фольги, разделенные сепараторным материалов, помещены в металлический корпус, на который выведен минусовой электрод.

Как правильно заряжать литиевые аккумуляторы

Существует несколько схем зарядки литиевых аккумуляторов. Чаще используется двухэтапная  зарядка, разработанная компанией SONY. Не применяются устройства с применением импульсного заряда и ступенчатой зарядки, как для кислотных АКБ.

Зарядка любых разновидностей ионно-литиевых или литий-полимерных аккумуляторов требует строгое соблюдение напряжения. На одном элементе заряженного литиевого аккумулятора должно быть не больше 4,2 В. Номинальным напряжением для них считается 3,7 В.

Литиевые аккумуляторы можно ли заряжать быстро, не полностью? Да. Их всегда можно дозарядить. Работа батареи на 40-80 % емкости удлинняет АКБ срок годности.

Двухступенчатая схема зарядки батареи литиевых аккумуляторов

Принцип схемы CC/CV – постоянная сила зарядного тока/ постоянное напряжение. Как зарядить по этой схеме литиевый аккумулятор?

На схеме до 1 этапа зарядки изображен предэтап, для восстановления глубоко севшего литиевого аккумулятора, с напряжением на клеммах не менее 2,0 В. Первый этап должен восстановить 70-80 % емкости. Ток зарядки выбирают 0,2-0,5 С. Ускоренно заряжать можно, током 0,5-1,0 С. (С – емкость литиевых аккумуляторов, цифровое значение). Каким должно быть напряжение зарядки на первом этапе? Стабильным, 5 В. Когда достигнуто напряжение на клеммах аккумулятора 4,2 – это сигнал перехода на второй этап.

Теперь ЗУ поддерживает стабильное напряжение на клеммах, а зарядный ток по мере поднятия емкости снижается. При уменьшении его значения до 0,05-0,01 С зарядка закончится, устройство отключится, не допуская перезарядки. Общее время восстановления емкости для литиевого аккумулятора не превышает 3 часов.

Если литий-ионная батарея разряжена глубже 3,0 В, потребуется провести «толчок». Это заключается в зарядке малым током до тех пор, пока на клеммах не будет 3,1 В. Потом используется обычная схема.

Как контролируют параметры зарядки

Так как литиевые аккумуляторы работают в узком диапазоне изменения напряжения на клеммах, их нельзя перезаряжать выше 4,2 В и допускать разрядку ниже 3 В. Контроллер заряда установлен в ЗУ. Но каждый аккумулятор или батарея имеют собственные прерыватели, РСВ плату или РСМ модули защиты. В аккумуляторах установлена именно защита от того или иного фактора. В случае нарушения параметра, она должна отключить банку, разорвать цепь.

Контроллер – устройство, которое должно реализовать функции управления – переводить режимы CC/CV, контролировать количество энергии в банках, отключать зарядку. При этом сборка работает, нагревается.

Самодельные схемы зарядки, применяемые для литиевых аккумуляторов

  • LM317 – схема простого зарядного устройства с индикатором заряда. От USB порта не запитывается.
  • MAX1555, MAX1551- специально для Li Аккумуляторов, устанавливаются в адаптер питания от телефона в USB. Есть функция предварительного заряда.
  • LP2951- стабилизатор ограничивает ток, формирует стабильное напряжение 4,08-4,26В.
  • MCP73831- одна из простейших схем, подходит для зарядки ионных и полимерных устройств.

Если батарея состоит из нескольких банок, разряжаются они не всегда равномерно. При зарядке необходим балансир, распределяющий заряд и обеспечивающий равномерный заряд всех банок в батарее. Балансир может быть отдельным или встроенным в схему подключения АКБ. Устройство защиты батареи называется BMS. Зная как заряжать приборы, разбираясь в схемах, можно своими руками собрать схему защитного устройства для литиевого аккумулятора.

Характеристики батарейки 18650

Один из самых распространенных типов АКБ, применяемых в быту для обеспечения работы ноутбуков, электроинструмента, светодиодных фонарей – аккумулятор 18650:

  • первые две цифры (18 мм) – диаметр;
  • вторые (65 мм) – длина;
  • третья цифра (0) – цилиндр.

По внешнему виду литий-ионный аккумулятор 18650 напоминает привычную всем «пальчиковую» батарейку, незначительно превышая ее в размерах.

Технические характеристики аккумулятора зависят от типа электролита, материала катода и находятся в пределах величин:

  • напряжение – номинальное 3,6-3,7 V, возможен разброс от 2,5 V до 4,2 V;
  • максимальный разрядный ток – 10-35 A;
  • емкость – 1100-3600 mAh.

Назначение и схема зарядного контролера

Предлагаемый к самостоятельной сборке контроллер чрезвычайно простой, и поэтому безотказный. Он прекрасно дополняет альтернативные источники энергии, такие как ветрогенераторы или солнечные панели. Особых знаний в схемотехнике и пайке не потребуется. Разумеется, что если паяльник вы не пользовались по назначению, то лучше потренироваться на каких-то ненужных проводках, чтобы случайно не перегреть рабочие детали.

В базовую схему добавлены несколько элементов, которые делают работу контролера более стабильной. Например, сопротивления 15-18, подбирались эмпирически. Они устранили спонтанный нагрев таймера-микросхемы (3) и сделали установку значений подстроечных резисторов (1 и 2) более точной. Дополнительно, реле (10) было припаяно «навесным монтажом». Для неопытных радиолюбителей это будет существенным подспорьем в работе, и такой вариант делает плату универсальной, т.е. с реле можно экспериментировать в процесс эксплуатации.

Установка полевого транзистора IRF 540 обусловлена тем, что сигнал от таймера NE 555 выходит с напряжением 5V, а реле 1N4007 12-тивольтовое.

Принципы работы контроллера заряда АКБ

После выставления нужных параметров на подстроечных резисторах и включении прибора в систему, работа контроллера происходит следующим образом:

  1. Аккумулятор получает зарядный ток до достижения выставленного уровня напряжения. Затем зарядка останавливается, а напряжение с альтернативного источника энергии направляется только к потребителю.
  2. При разрядке аккумулятора до нижнего предела, выставленного в подстроечном резисторе (1), автоматически включается зарядка.

Обратите внимание, что в автоматическом режиме, во время зарядки питание к потребителю от АКБ не подаётся. Для того чтобы подать напряжение, есть кнопки 11 и 13, которые работают в ручном режиме

Список деталей контроллера зарядки АКБ

Каждая деталь пронумерована в снимке, а на схеме видно размещение резисторов 12 и 12/1, они припаяны с обратной стороны платы.

1 Подстроечный резистор (установка нижнего предела ≈11,8 V);

2 Подстроечный резистор (установка верхнего предела ≈14,4 V (оба резистора на 10 kOm);

3 Таймер — Микросхема NE 555 + гнездо для микросхемы;

4 Стабилизатор напряжения LM7805 (5V);

5 Конденсатор неполярный 330 nF (на вход);

6 Конденсатор неполярный 100 nF (на выход);

7 Полевой транзистор IRF 540;

8 Биполярный NPN транзистор 2N3904;

9 Светодиоды индикации: синий и красный;

10 Реле 1N4007 (12 вольт 10 ампер);

11 Резистор 300 Om + провод для отключения «Режима заряда»(оформляется на корпусе);

12/12-1 Резисторы 100 Om + 330 Om (припаяны с обратной стороны);

13 На кнопку включения «Режима зарядки» (оформляется на корпусе);

14 Радиатор;

15 Резистор 1,5 kOm;

16 Резистор 39 kOm;

17 Резистор 6,2 kOm;

18 Резистор 30 kOm;

19/20/21 Резистор 1 kOm;

На этой схеме обозначены места фиксации каждой детали.

Зарядное устройство для литиевых аккумуляторов своими руками

Многие могут сказать, что за небольшие деньги можно заказать специальную плату из Китая, посредством которой можно заряжать литиевые аккумуляторы через USB. Она будет стоить около 1 доллара.

Но нет смысла покупать то, что легко собирается за несколько минут. Не стоит забывать и о том, что заказанную плату придется ждать около месяца. Да и покупное устройство не приносит столько удовольствия, как сделанное своими руками. Первоначально планировалось собрать зарядное устройство на базе микросхемы LM317.

Но тогда для питания этой зарядки потребуется более высокое напряжение, чем 5 В. Микросхема должна иметь разницу в 2 В между входящим и выходящим напряжениями. Заряженный литиевый аккумулятор имеет напряжение 4,2 В. Это не соответствует описанным требованиям (5-4,2=0,8), поэтому необходимо поискать другое решение.

Зарядку, которая будет рассматриваться в этой статье, способен повторить практически каждый. Ее схема довольно проста для повторения.

Идея этой схемы состоит в том, что здесь присутствует и ограничение зарядного тока аккумулятора, и стабилизация напряжения. Последняя построена на основе стабилитрона TL431. В роли усиливающего элемента выступает транзистор. А резистор R1 регулирует ток заряда, значение которого зависит лишь от параметров аккумулятора. Рекомендуется использовать 1-ваттный резистор. Оставшиеся резисторы могут иметь мощность 250 или 125 мВт. На выходе зарядника необходимо установить напряжение 4,2 В, поскольку оно соответствует напряжению полностью заряженного литиевого аккумулятора. Оно задается резисторами R2 и R3. В сети имеется большое количество софта для расчета напряжения стабилизации TL431.

Одну из таких программ можно скачать в конце статьи. Чтобы осуществить более точную настройку напряжения на выходе, можно поменять резистор R2 на многооборотный. Его сопротивление должно составлять порядка 10 кОм.

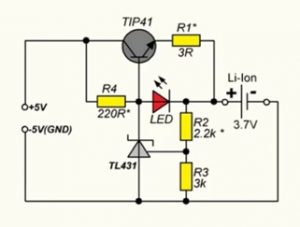

Можно применить и такую схему:

В качестве индикатора используется светодиод. Годится любой. Его цвет не имеет значения. Настройка заключается лишь в установке напряжения 4,2 В на выходе схемы. Микросхема TL431 встречается довольно часто, особенно в БП компьютеров. Транзисторы можно использовать типа КТ819 или КТ805. Представленная схема предназначается для заряда только одного Li-ion аккумулятора стандарта 18650.

Но, в принципе, можно использовать и для иных видов аккумуляторов. Требуется лишь выставить необходимое для этого значение выходного напряжения зарядки. Если устройство не работает, то необходимо проверить управляющий вывод TL431 на наличие напряжения. Его значение должно быть не меньше 2,5 В.

Это наименьшее допустимое значение опорного напряжения для этой микросхемы. Хотя иногда можно встретить и на 3 В.

Рекомендуется перед пайкой изготовить тестовый стенд для проверки работоспособности схемы, а по окончании сборки основательно проверить монтаж.

Как правильно заряжать новые литий ионные аккумуляторы шуруповёрта?

Одним из самых востребованных инструментов среди домашних мастеров по праву можно назвать шуруповерт. И это не случайно — с его помощью можно не только закрутить/открутить винты/шурупы/саморезы, но и просверлить отверстия небольшой величины, а используя специальные насадки, можно шлифовать и полировать поверхности и даже производить заточку режущего инструмента.

Еще одной особенностью шуруповертов является их мобильность, то есть совсем не обязательно, чтобы рядом находилась розетка. Достаточно приобрести шуруповерт с аккумулятором.

Но вот тут как раз и выявляется недостаток аккумуляторных шуруповертов. Для того, чтобы успешно работать с таким инструментом, нужно иметь аккумулятор с хорошими характеристиками и простотой обслуживания.

До сего времени хорошо себя зарекомендовали никель-кадмиевые аккумуляторы, но в последнее время им на смену пришли литий-ионные.

И если у пользователей о первых имеется более-менее полная информация о свойствах и порядке обслуживания, то по второму типу есть масса вопросов и один из них — как правильно заряжать литий-ионные аккумуляторы и как хранить их, когда они не эксплуатируются.

В быту у пользователей сложилось мнение, что прежде, чем начать работу с аккумулятором, нужно провести трехкратный цикл «разряд-заряд». Это утверждение верно для Ni-Cd аккумуляторов, но не годится для Li-Ion.

Прежде всего надо отметить, что литий-ионные аккумуляторы в отличие никель-кадмиевых, не имеют эффекта памяти, а, следовательно, заряжать их можно на любой стадии разряженности (в том числе и сразу после покупки). Именно по этой причине производители отправляют их в продажу заряженными на 3/4 от нормы.

Но все же для продления гарантированного срока службы кое-какие правила выполнять необходимо:

1) следует ставить Li-ion на зарядку при остаточном заряде 20-50%;

2) внимание! — недопустимо разряжать литий-ионные аккумуляторы ниже 10-20%. Для них это критическая величина, но следует иметь ввиду, что чем ниже степень разряда, тем больше циклов разряд-заряд они выдержат:

3) заряжать Li-ion следует при температуре 10-30 градусов, а эксплуатировать в диапазоне от минус 10 до плюс 45 градусов;

4) один раз в 4 месяца нужно провести полный цикл «разряд-заряд», разряжая батарею почти до нуля, после чего поставить на зарядку на 12 часов. Это необходимо для калибровки датчика уровня заряда в контроллерах аккумуляторов;

5) еще одна особенность литий-ионных аккумуляторов — нельзя их длительное время хранить полностью заряженными, иначе они всего за три месяца навсегда потеряют 20% емкости. Отправляйте батарею на длительное хранение при величине заряда 40-60% от полной емкости и тогда она за те же три месяца потеряет всего лишь 1%;

6) Если у Вас в комплекте два аккумулятора, то один из них зарядите до рекомендованной величины (40-60%) и отправьте его в резерв на месяц, а по истечении этого срока зарядите до 100%, используйте в работе, пока не разрядится до 40-60% ((или разрядите искусственно) и снова отправьте на хранение еще на месяц;

7) Второй пусть у Вас будет основным рабочим и, если поработали им интенсивно, поставьте его на зарядку, даже если он разрядился меньше, чем на 10%.

Если полностью выполнять рекомендованные производителями рекомендации, то, скорее всего, Вам не вовсе не потребуется покупать второй аккумулятор, поскольку срок службы шуруповерта и литий-ионного аккумулятора практически одинаковы. Ну, если только Вы не профессиональный рабочий, например, по сборке мебели, когда всю смену один аккумулятор не потянет — тогда-то и будет нужен резервный.

Правила эксплуатации

Литий-ионные аккумуляторы считаются гораздо более простыми в эксплуатации, чем гибридные никель-металлические батареи. Однако и они нуждаются в определенном уходе. Для того, чтобы эти устройства работали долго и не теряли своих возможностей, их нужно уметь правильно заряжать. Это позволит продлить их жизненный цикл и время работы мобильных приборов без подзарядки. Для того, чтобы правильно эксплуатировать литий ионные аккумуляторы, необходимо учитывать 5 основных правил.

Не допускать полного разряда

Литий-ионные аккумуляторы не имеют эффекта памяти, поэтому их необходимо заряжать до того, как они разрядятся до нуля. Большинство производителей рассчитывают время жизни батареи количеством циклов их полной разрядки до нуля. Как правило, это от 400 до 600 зарядов для качественных аккумуляторов. Поэтому для увеличения срока службы батареи следует почаще заряжать свой телефон или другое мобильное устройство. Как только показатель заряда уменьшается до 10-20 процентов, следует ставить прибор на зарядку. Благодаря этому можно существенно увеличить количество циклов разряда до тысячи и более.

Разряжать не менее 1 раза в 3 месяца

Если вы хотите правильно ухаживать за литий-ионным аккумулятором, то его необходимо разряжать хотя бы 1 раз в 3 месяца. Это связано с тем, что полный заряд на протяжении длительного промежутка времени приносит батарее не меньший вред, чем постоянный разряд до нуля. Поскольку процесс заряда зачастую происходит нестабильно, то специалисты советуют хотя бы раз в 2-3 месяца полностью заряжать батарею и оставлять ее заряженной до 12 часов. Такая процедура позволяет сбросить верхние и нижние флаги аккумуляторного заряда.

Хранить аккумуляторы частично заряженными

Специалисты считают, что наиболее правильно хранить аккумуляторы в частично заряженном состоянии. Наиболее оптимальный вариант – это хранение батарей с уровнем заряда до 50 процентов, но не менее 30 процентов. При этом температура хранения должна быть около 15 градусов. Это самый удачный способ хранения, так как даже если литий ионный аккумулятор находится в состоянии полной зарядки, его емкость может со временем значительно уменьшаться. Однако еще хуже оставлять батареи надолго в разряженном виде. Если она пробыла в таком состоянии длительное время, то тогда ее смело можно отправлять в утиль. Сегодня существуют специальные таблицы, по которым можно рассчитать остаток емкости в зависимости от уровня заряда и температуры окружающей среды.

Использовать только оригинальное зарядное устройство

Не каждый пользователь знает, что большинство мобильных телефонов имеет встроенное внутрь зарядное устройство. В то же время, наружный сетевой адаптер здесь используется только для снижения напряжения и выпрямления тока электросети. Поэтому напрямую на батарею внешний адаптер не влияет и его качество не оказывает существенного влияния на работу аккумулятора. Однако во многих гаджетах, например в цифровых камерах, такого встроенного зарядного устройства нет. В связи с этим литий ионные аккумулятора непосредственно вставляются во внешнее зарядное устройство. Поэтому использование неоригинальных сомнительных адаптеров может существенно снизить работоспособность батареи.

Не допускать перегревания

Чтобы правильно эксплуатировать литий ионные аккумуляторы, необходимо помнить об их температурной чувствительности. В частности, главным врагом таких батарей считается высокая температура. То есть они в принципе не переносят перегревания. Поэтому желательно полностью исключить попадание на ваше мобильное устройство прямых лучей солнца. Кроме того, эти приборы не следует оставлять слишком близко от источников тепла, например электрических обогревателей.

Немного о литий-ионных батарейках

Литий-ионные аккумуляторы – одни из самых долговечных источников энергии для мобильных устройств и электроприборов, используемых нами.

Основные достоинства литий-ионной технологии:

  • высокая энергоемкость;
  • скорость заряда и разряда;
  • небольшая величина саморазряда;
  • маленькие размеры.

Принцип работы литий-ионных аккумуляторов – накопление энергии происходит при прохождении ионов лития от анода к катоду через электролит, при разряде идет превращение химической энергии в электрическую, питающей различные устройства.

В литий-ионных АКБ катод изготовлен из солей лития, анод из графита, сепаратор пропитан электролитом в виде органического раствора солей лития.

Выполняются такие АКБ в двух модификациях со строгим соблюдением герметичности:

  1. В призматическом исполнении – электроды и сепаратор, изголовленные из прямоугольных пластин, поочередно укладываются друг на друга либо скручиваются в спираль при рулонной сборке и помещаются в корпус с подключенным к нему катодом.
  2. В цилиндрическом исполнении – электроды из фольги, разделенные сепараторным материалов, помещены в металлический корпус, на который выведен минусовой электрод.

Немного о литий-ионных батареях

Особенности АКБ типа 18650:

  1. Длительный срок службы. Источник питания способен выдерживать до 600 циклов разряда и заряда. Литиевые батареи обладают увеличенным сроком эксплуатации, они могут длительно сохранять емкость.
  2. Компактные размеры. Высота элемента составляет 65 мм, диаметр – 18 мм. Эти числа легли в основу названия аккумулятора. При небольших размерах батарея имеет широкие возможности.
  3. Наличие контроллера. Большая часть аккумуляторов старого образца отличается высокой взрывоопасностью. В корпусе батареи протекают химические реакции, скорость которых при перегреве многократно увеличивается. Возникало и механическое замыкание нескольких содержащих электролит емкостей, приводившее к возгоранию. Контроллер, встраиваемый в современные источники питания, препятствует сильному перегреву и взрыву. Это же от перезаряда.
  4. Невозможность длительного хранения. Долго находившиеся в нерабочем состоянии батарейки быстро утрачивают емкость. Заряжать li-ion аккумулятор нужно регулярно. При этом соблюдают ряд правил, препятствующих выходу изделия из строя. Нужно правильно рассчитывать ток заряда и ограничивать напряжение. Нарушение правил приводит к снижению срока службы.

Советуем изучить Электрические двигатели

Как собрать зарядку для литий-ионных аккумуляторов своими руками?

Поскольку Li-Ion батареи чувствительны к резкому напряжению во время зарядки , в фирменных АКБ встроены специальные микросхемы. Они обеспечивают контроль напряжения и не позволяют превышать допустимые пределы. Поэтому для того чтобы собрать зарядку для литиевых аккумуляторов 18650 своими руками, нужна более сложная схема, чем та, о которой шла речь выше.

Такой вариант АКБ будет создать намного сложнее, чем предыдущий и в домашних условиях это возможно, только если есть определённые навыки и соответствующий опыт. В теории вы сможете получить зарядное устройство , которое по характеристикам ничем не будет уступать фирменным АКБ. Но на практике это далеко не всегда так.

Вы сможете ознакомиться со схемой зарядного устройства, которая отлично подойдет для литиевых Li-Ion аккумуляторов.

Сначала его автор хотел представить простой вариант на микросхеме lm317, но в этом случае зарядку нужно питать от более высокого напряжения, чем 5 вольт. Причина в том, что разница между входным и выходным напряжениями микросхемы lm317 должна быть не менее 2 Вольт. Напряжение заряженного литий-ионного аккумулятора составляет около 4,2 Вольт. Следовательно, разница напряжений меньше 1 вольта. А это это значит, что можно придумать другое решение.

На АлиЭкспресс можно купить специализированную плату для зарядки литиевых аккумуляторов, которая стоит около доллара. Да, это так, но зачем покупать то, что можно сделать за пару минут. Тем более нужно месяц пока заказ будет у вас. Но если решили приобрести готовый, чтобы сразу пользоваться им, купите в этом китайском магазине . В поиске по магазину впишите: TP4056 1A

Компоненты и принадлежности для сборки ЗУ

Чтобы собрать самодельное зарядное устройство для литиевых аккумуляторов 18650 при минимуме затрат, достаточно приготовить:

  • пластиковый бокс с примерными размерами 80х70х30 мм;
  • клеевой пистолет и стержни;
  • горячий нож;
  • паяльник с припоем;
  • винтики и отвертку;
  • защищенный модуль TP4056 (подробнее о его выборе – в следующем подразделе);
  • аккумуляторный отсек под 1 цилиндрический аккумулятор с размерами 18х65 мм;
  • печатную плату;
  • 5-вольтный блок питания или альтернативный вариант – 4 конденсатора 100 нФ и стабилизатор напряжения 7805;
  • блок питания с характеристиками 12 В, 2 А;
  • разъем питания;
  • SPST выключатель с парой выходов.
