Умный контроллер заряда литиевых аккумуляторов

Содержание

Какие бывают типы

Следует отметить значительное разнообразие, которым могут похвастаться контроллеры заряда аккумулятора. Если говорить о их видах, давайте сделаем классификацию в зависимости от сферы применения:

Для возобновляемых источников энергии.
Для бытовой техники.
Для мобильных устройств.

Конечно, самих видов значительно больше. Но поскольку мы рассматриваем контроллер заряда аккумулятора с общей точки зрения, то нам хватит и их. Если говорить про те, что применяются для солнечных батарей и ветряков, то в них верхний предел напряжения обычно равняется 15 вольтам, тогда как нижний – 12 В. При этом аккумулятор может генерировать в стандартном режиме 12 В. Источник энергии подключают к нему с использованием нормально замкнутых контактов реле. Что будет, когда напряжение аккумулятора превышает установленные 15 В? В таких случаях контроллером осуществляется замыкание контактов реле. В результате источник электроэнергии с аккумулятора переключается на нагрузочный балласт. Следует отметить, что его не особенно любят ставить для солнечных панелей из-за определённых побочных эффектов. А вот для ветряных генераторов они являются обязательными. Бытовая техника и мобильные устройства имеют свои особенности. Причем контроллер заряда аккумулятора планшета, сенсорного и кнопочного сотового телефонов являются практически идентичными.

https://youtube.com/watch?v=NWkS_lewaCk

https://youtube.com/watch?v=hbJipccvv2I

https://youtube.com/watch?v=Si-Nm4ClEjE

Широтно-импульсный модулятор

MPPT контроллер — это модуль контроля электричества, который используется для генерации энергии на солнечных электростанциях. Микросхема устройства работает с максимальными значениями КПД и дает высокие показатели на выходе. Микросхема, в которую входит контроллер данного типа, достаточно сложная и включает в себя ряд устройств, которые выстраивают необходимый порядок контроля. Эта последовательность позволяет контролировать уровни напряжения и тока постоянно, при этом выдавая максимум мощности устройства на выходе. Главным отличием в конфигурации широтно-импульсного модулятора от PWM устройств считается то, что они способны активизировать свой солнечный модуль под погодные условия. Таким образом, мощность при любой погоде будет максимальная, независимо от продолжительности нахождения на солнце.

Как правильно заряжать литиевые аккумуляторы

Существует несколько схем зарядки литиевых аккумуляторов. Чаще используется двухэтапная зарядка, разработанная компанией SONY. Не применяются устройства с применением импульсного заряда и ступенчатой зарядки, как для кислотных АКБ.

Зарядка любых разновидностей ионно-литиевых или литий-полимерных аккумуляторов требует строгое соблюдение напряжения. На одном элементе заряженного литиевого аккумулятора должно быть не больше 4,2 В. Номинальным напряжением для них считается 3,7 В.

Литиевые аккумуляторы можно ли заряжать быстро, не полностью? Да. Их всегда можно дозарядить. Работа батареи на 40-80 % емкости удлинняет АКБ срок годности.

Двухступенчатая схема зарядки батареи литиевых аккумуляторов

Принцип схемы CC/CV – постоянная сила зарядного тока/ постоянное напряжение. Как зарядить по этой схеме литиевый аккумулятор?

На схеме до 1 этапа зарядки изображен предэтап, для восстановления глубоко севшего литиевого аккумулятора, с напряжением на клеммах не менее 2,0 В. Первый этап должен восстановить 70-80 % емкости. Ток зарядки выбирают 0,2-0,5 С. Ускоренно заряжать можно, током 0,5-1,0 С. (С – емкость литиевых аккумуляторов, цифровое значение). Каким должно быть напряжение зарядки на первом этапе? Стабильным, 5 В. Когда достигнуто напряжение на клеммах аккумулятора 4,2 – это сигнал перехода на второй этап.

Теперь ЗУ поддерживает стабильное напряжение на клеммах, а зарядный ток по мере поднятия емкости снижается. При уменьшении его значения до 0,05-0,01 С зарядка закончится, устройство отключится, не допуская перезарядки. Общее время восстановления емкости для литиевого аккумулятора не превышает 3 часов.

Если литий-ионная батарея разряжена глубже 3,0 В, потребуется провести «толчок». Это заключается в зарядке малым током до тех пор, пока на клеммах не будет 3,1 В. Потом используется обычная схема.

Как контролируют параметры зарядки

Так как литиевые аккумуляторы работают в узком диапазоне изменения напряжения на клеммах, их нельзя перезаряжать выше 4,2 В и допускать разрядку ниже 3 В. Контроллер заряда установлен в ЗУ. Но каждый аккумулятор или батарея имеют собственные прерыватели, РСВ плату или РСМ модули защиты. В аккумуляторах установлена именно защита от того или иного фактора. В случае нарушения параметра, она должна отключить банку, разорвать цепь.

Контроллер – устройство, которое должно реализовать функции управления – переводить режимы CC/CV, контролировать количество энергии в банках, отключать зарядку. При этом сборка работает, нагревается.

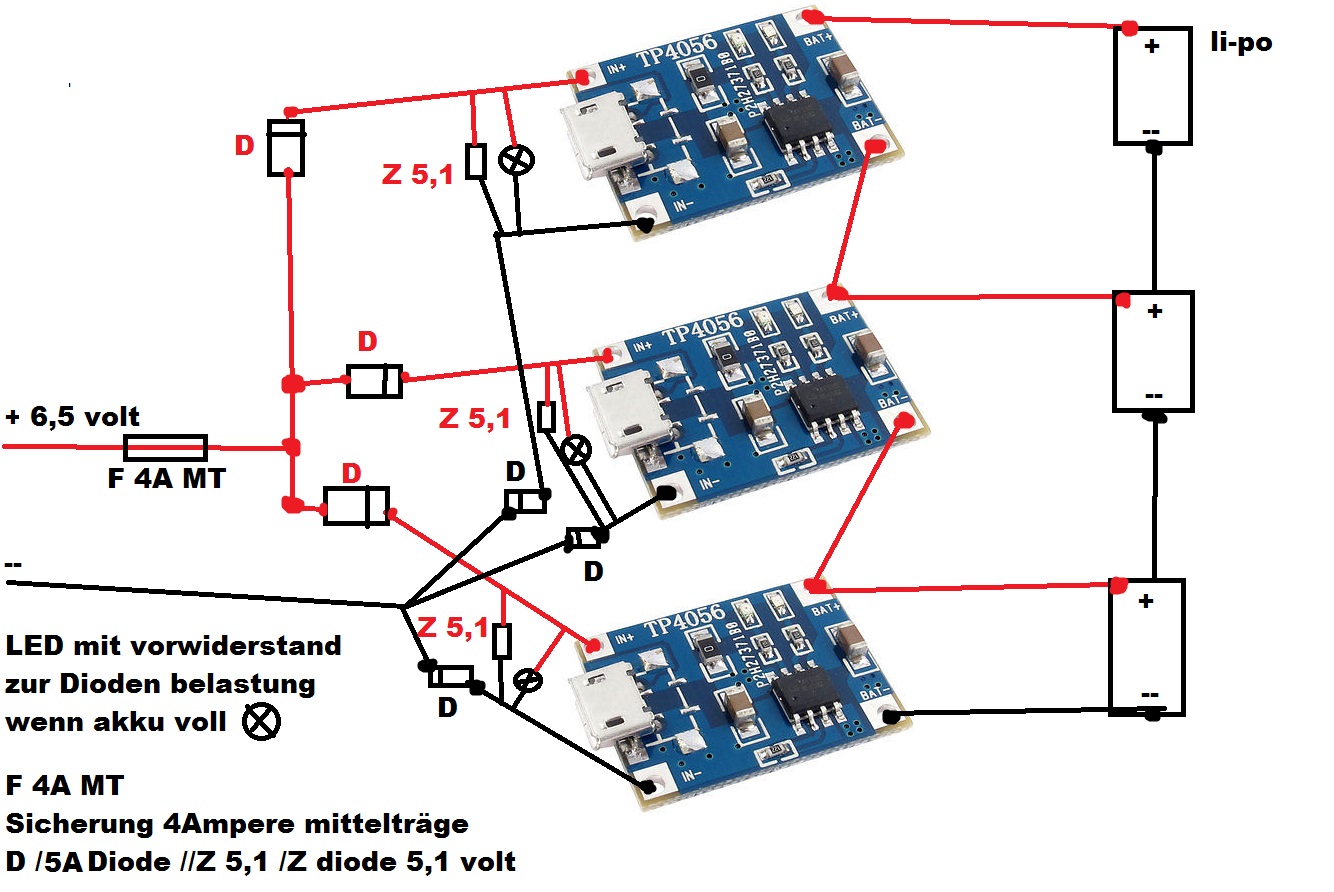

Самодельные схемы зарядки, применяемые для литиевых аккумуляторов

LM317 – схема простого зарядного устройства с индикатором заряда. От USB порта не запитывается.
MAX1555, MAX1551- специально для Li Аккумуляторов, устанавливаются в адаптер питания от телефона в USB. Есть функция предварительного заряда.
LP2951- стабилизатор ограничивает ток, формирует стабильное напряжение 4,08-4,26В.
MCP73831- одна из простейших схем, подходит для зарядки ионных и полимерных устройств.

Если батарея состоит из нескольких банок, разряжаются они не всегда равномерно. При зарядке необходим балансир, распределяющий заряд и обеспечивающий равномерный заряд всех банок в батарее. Балансир может быть отдельным или встроенным в схему подключения АКБ. Устройство защиты батареи называется BMS. Зная как заряжать приборы, разбираясь в схемах, можно своими руками собрать схему защитного устройства для литиевого аккумулятора.

Режим Зарядка

Программа контролирует напряжение и ток на АБ. Если напряжение ниже заданного в настройках Umax – работает стабилизатор зарядного тока с заданием Is. Если напряжение достигло Umax – остановка программы. Индикация заряд выкл.

Если напряжение стало выше Umax на 0.2 – остановка программы, индикация ERROR в верхней строке. В нижней строке напряжение, при котором произошло отключение.

Если ток заряда I превысил ток Is на 0.2 на время более 5 сек – остановка программы, индикация ERROR.

Если истекло время заряда (параметр H, часы) – остановка программы, индикация ERROR в верхней строке. В нижней строке надпись Time out.

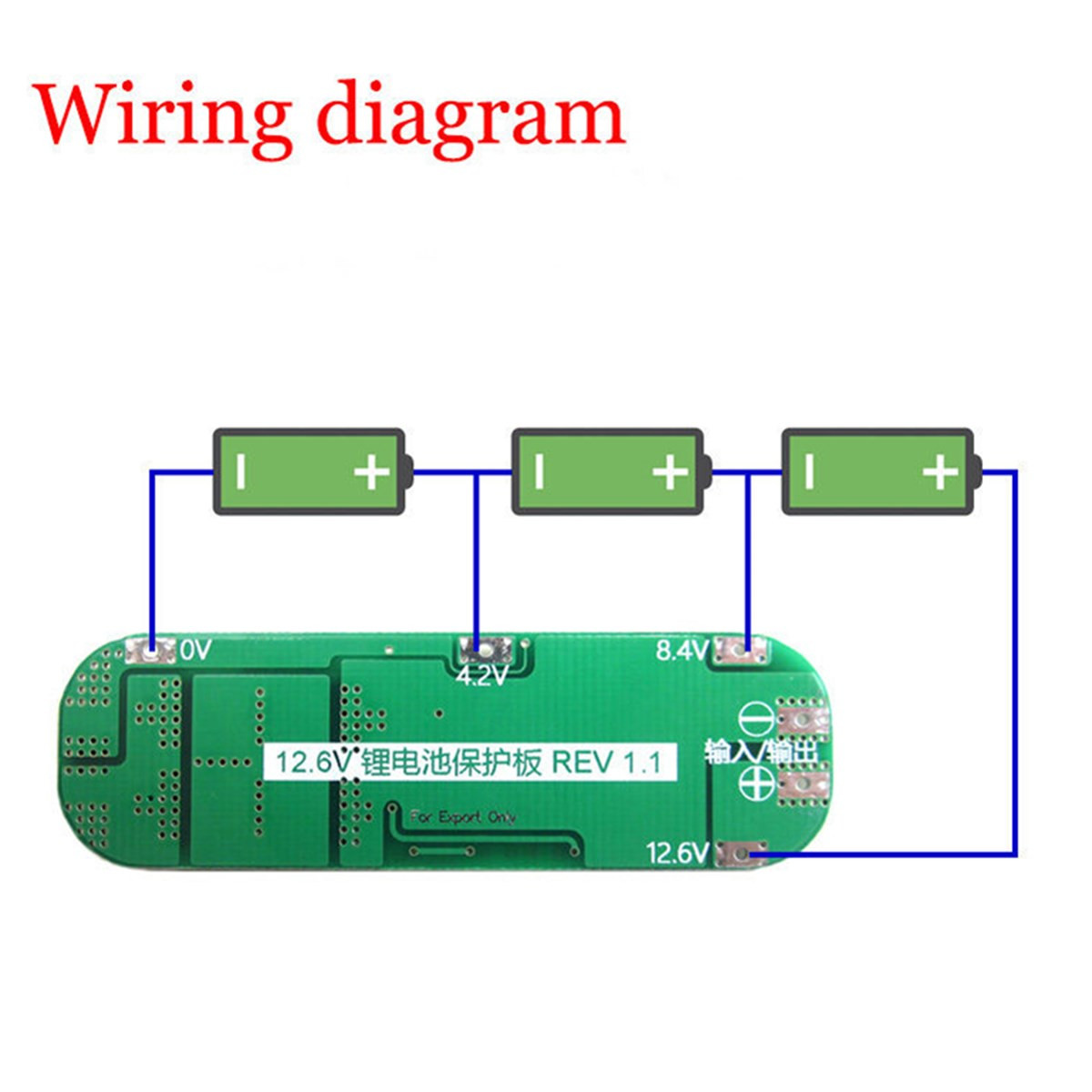

Есть два варианта соединения аккумуляторов, последовательное и параллельное.

Давайте рассмотрим как это нужно делать. На этом этапе заряд обеспечивается постоянным током пониженной величины до тех пор, пока напряжение на аккумуляторе не достигнет значения 2.

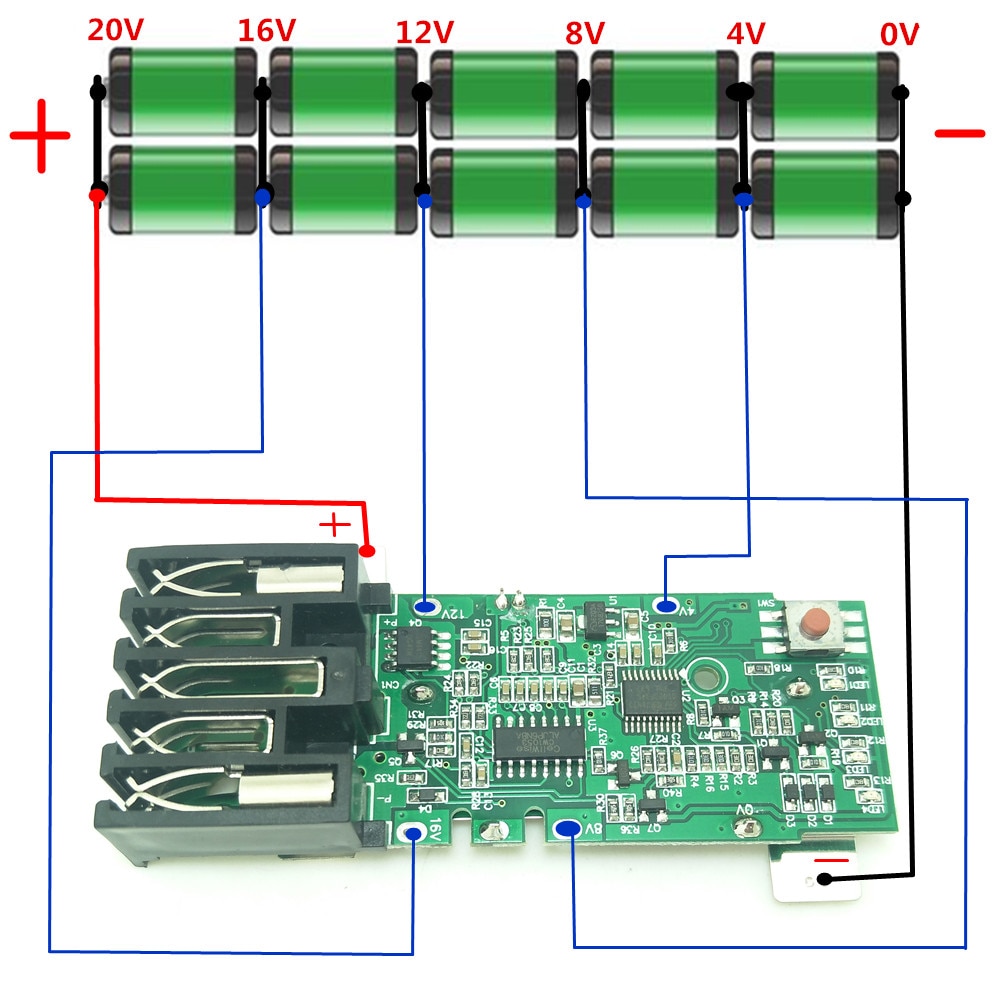

В основном батареи собирают последовательно-параллельно, а сами сборки служат для промежуточного или резервного хранения электроэнергии Известны и повсеместно применяются 3 варианта соединения отдельных аккумуляторов в батарею: последовательное, параллельное и смешанное или комбинированное. Последовательное соединение: При последовательном соединении элементов складываются и величины их внутренних сопротивлений. Тогда она будет выглядеть вот так согласитесь, проще некуда: пара резисторов и один кондер : Один из вариантов печатной платы доступен по этой ссылке.
Балансир включает стабилитрон TLA и транзистор односторонней прямой проводимости BDI 40 Отличные балансиры включены в схему зарядных устройств для литиевых аккумуляторов, которыми широко пользуются. Она будет определять напряжение на каждой ячейке и отключит всю сборку, если какая-то разрядится первой. MCP Микросхема позволяет создавать правильные зарядные устройства, к тому же она дешевле, чем раскрученная MAX
Если разобрать аккумулятор от мобильного телефона, мы обнаружим внутри вот такое нехитрое устройство: Это и есть плата защиты аккумулятора. Данная схема полноценно реализует двухэтапный процесс заряда литиевых аккумуляторов — сначала зарядка постоянным током, затем переход к фазе стабилизации напряжения и плавное снижение тока практически до нуля.
Вряд ли. Как же течёт ток по такой цепи, когда срабатывает защита от переразряда?

Теперь допустим, что мы разряжаем эту же последовательную цепь. И можно подключать аккумулятор. Вручную трудно выставлять и поддерживать на обычном блоке питания указанные выше режимы, поэтому лучше всё-таки использовать специальные микросхемы, предназначенные для автоматизации процесса заряда схемы смотрите в этом разделе.

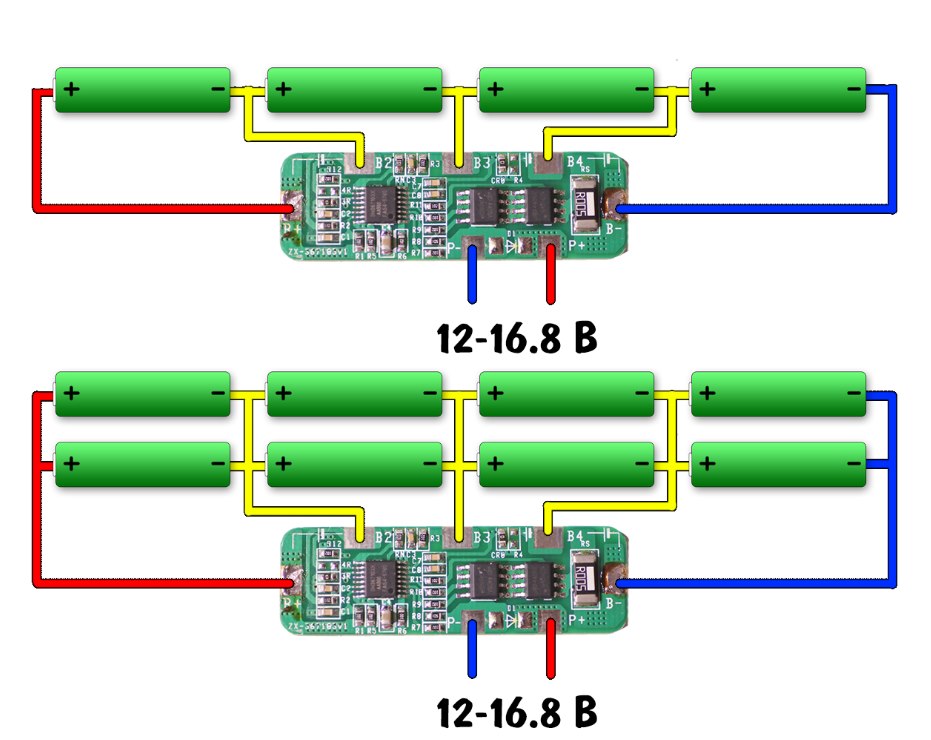

Параллельное соединение батарей с формулами Параллельное соединение осуществляется путем коммутации однополюсных выводов источников тока: плюсовой и минусовой выводы предыдущего аккумулятора соединяются с одноименными выводами последующего. При равных емкостях объединяемых аккумуляторов, для нахождения емкости батареи достаточно умножить количество составляющих батарею аккумуляторов на емкость одного аккумулятора в сборке. На этом этапе заряд обеспечивается постоянным током пониженной величины до тех пор, пока напряжение на аккумуляторе не достигнет значения 2. Одновременно с этим создаются все предпосылки для перегрева и разгерметизации. Сразу предупредим, что зарядка этого типа аккумуляторов является довольно опасной, если сделать это неправильно.

Подобная схема приведена в следующем варианте. Вот как эта плата установлена в литий-ионный АКБ. Тогда она будет выглядеть вот так согласитесь, проще некуда: пара резисторов и один кондер : Один из вариантов печатной платы доступен по этой ссылке. Аккумулятор разрядился ниже 2,5V. Единственное, что он не умеет делать автоматически, это принимать решение о полной зарядке аккумулятора и отключаться.
Плата защиты LI-ION — КАК ЭТО РАБОТАЕТ?

https://youtube.com/watch?v=lXKELGFo79o

Особенности контроллера для зарядки li-ion аккумулятора 18650

Контроллер для литиевых аккумуляторов 18650 расположен сверху корпуса, чем удлиняет само устройство. Плата расположена впереди отрицательной клеммы, защищая АКБ от перезарядки/переразрядки. Основная страна-производитель – Китай.

Предназначение контролера зарядки

Как только защита будет установлена, корпус помещают в специальную пленку с термоусадкой. Из-за дополнительной защитной конструкции корпус удлиняется и утолщается, в редких случаях – не помещается в гнездо. В случае применения аккумулятора 18650 для создания тока в 12 В с общим контроллером заряда прерыватели не устанавливаются.

Основная функция такой защиты – сохранение работы источника энергии в установленных параметрах.

Виды контроллеров

Контроллеры для li-ion аккумуляторов отличаются ценой, производителем и внутренними элементами.

Самые популярные:

HX-3S-A02 (цена – 150 рублей). Производитель – Китай, внутри чип S-8254AA, который защищает литий-ионные элементы от сильного заряда/разряда, короткого замыкания. К нему можно подключить три АКБ типа 18650 (максимальный ток – 10 А). Размер защиты – 50х16 мм.
FDC-2S-2 (цена – 50 рублей). Производитель – Китай, чип – HY2120, предотвращает сильный заряд/разряд, короткие замыкания. Возможно подключение двух АКБ типа 18650 (максимальный ток – 3А). Параметры защиты – 36х6х1 мм.
HX-2S-01 (цена – 70 рублей). Производство – Китай, чип – HY2120, уберегает от сильного заряда/разряда, короткого замыкания. Подключаются две АКБ типа 18650 (максимальный ток – 3 А). Размер защиты – 36х6х1 мм.
HX-3S-D01(цена – 220 рублей). Производство – Китай, чип S-8254AA, контролирует сильный заряд/разряд, короткое замыкание. К нему можно подсоединить три АКБ типа 18650 (максимальный ток – 20 А). Размер защитной платы – 51х23 мм.
HX-3S-D02 (цена – 200 рублей). Производитель – Китай, внутри чип S-8254AA, защищает от сильного заряда/разряда, короткого замыкания. К нему подключаются три АКБ типа 18650 (максимальный ток – 10 А). Размер схемы – 50х16 мм.
HX-4S-A01 (цена – 250 рублей). Производитель – Китай, внутри чип S-8254AA, защищает от сильного заряда/разряда, короткого замыкания. Можно подсоединить четыре АКБ типа 18650 (максимальный ток – 6 А). Размер микросхемы – 67х16мм.

Схемы контроллеров

Ошибочно думать, что контроллеры заряда-разряда существуют: разрядом управлять не нужно, ток находится в прямой зависимости от нагрузки. Главное – это контроль за напряжением и температурой, временем завершения заряда. Под таким контроллером подразумевают плату, защищающую АКБ от глубокой зарядки/разрядки.

Схема контроллера литий-ионного аккумулятора

Микросхемы состоят из различных электронных элементов, поэтому имеют вариации:

DW01-Plus. Самая популярная и простая микросхема, находится под самоклейкой с надписями, которой обернут аккумулятор. Плата шестиногая, полевые транзисторы соединены в один корпус восьминогой сборкой. Сопротивление транзисторов создает измерительный шунт: возникает большой порог срабатывания от одного устройства к другому. В полевики встроены паразитные светодиоды, благодаря которым АКБ заряжается даже при срабатывании защиты от глубокой разрядки.
S-8241 Series. Разработчик микросхемы – фирма SEIKO, специализирующаяся на литий-ионных и литий-полимерных аккумуляторах. Защитные ключи срабатывают при 2,3 и 4,35 вольтах и при спаде напряжения на FET1-FET2 до 200 мВ.
LV5114OT. Защитная плата срабатывает при 2,5 и 4,25 вольтах, что предотвращает переразряд/перезаряд.
R5421N Series. Среднее потребление энергии в рабочем состоянии – 3 мкА, в состоянии покоя – 0,3 мкА. Данная микросхема имеет ряд модификаций, которые разнятся величиной напряжения срабатывания при перезаряде.

Параметры выбора

Критериев выбора всего два:

Первый и очень важный момент – это входящее напряжение. Максимум данного показателя должен быть выше примерно на 20% от напряжения холостого хода солнечной батареи.
Вторым критерием является номинальный ток. Если выбирается типаж PWN, то его номинальный ток должен быть выше, чем ток короткого замыкания у батареи примерно на 10%. Если выбирается МРРТ, то его основная характеристика – это мощность. Этот параметр должен быть больше, чем напряжение всей системы, умноженной на номинальный ток системы. Для расчетов берется напряжение при разряженных аккумуляторах.

Как правильно заряжать

Существуют правила, благодаря которым можно существенно продлить срок службы аккумуляторов литий-ионного типа.

Правило первое: нельзя допускать полной разрядки, благодаря этому можно увеличить количество циклов, при которых происходит зарядка и разрядка. Заряжая батарею на 20%, можно значительно продлить ее срок эксплуатации, как минимум вдвое. В качестве примера приведем таблицу зависимости циклов подзарядки, в зависимости от глубины разряда аккумулятора.

Заряд (уровень)	Количество циклов
батарея разряжена	500
батарея разряжена наполовину	1500
глубина разряда 25 %	2500
потеря разряда 10%	4700

Правило второе: с периодичностью один раз в три месяца требуется производить полный цикл (то есть полностью разряжать и заряжать), благодаря этому процесс «старения» батарей существенно замедляется.

Правило третье: нельзя хранить аккумулятор литий-ионного типа полностью разряженным, желательно, чтобы батарея была заряжена на 30-50%, в противном случае восстановление его емкости не представляется возможным.

Правило четвертое: для зарядки батареи пользуйтесь оригинальным зарядным устройством, которое шло в комплекте от производителя, этого требует разница исполнения защитной схемы аккумулятора. То есть, например, батареи HTC, En-El, Sanyo, IRC, ICR, Lir, Mah, Pocket, ID-Security и т.д. нежелательно заряжать устройством для аккумуляторов Samsung.

Правило пятое: нельзя допускать перегрева аккумулятора, эксплуатировать литий-ионное устройство можно при температуре окружающего воздуха в пределах от -40 до 50 °C. При нарушенном температурном режиме восстановить батарею или произвести ее ремонт не представляется возможным, потребуется только ее замена.

Отдельно необходимо подчеркнуть, что аккумуляторные батареи известных брендов значительно превосходят по характеристикам аналоги неизвестных производителей. Можете не сомневаться, что батареи DMW-BCG, VPG-BPS, SAFT, а также оригинальные модели, например, BL-5C, BP-4L (Nokia), D-Li8, NB-10L (Canon), NP-BG1 (Sony) или LP243454-PCB-LD будут однозначно лучше китайских аналогов.

https://youtube.com/watch?v=8USGQlKe7xQ

https://youtube.com/watch?v=s83uza1fdM4

https://youtube.com/watch?v=WaJL1zz-3Hg

Принцип работы BMS-контроллеров

Что являет собой балансировка?

Получилась приличная такая щель: Теперь остается спаять все в кучу.

По выше описанному принципу начинает работать балансир.

BMS защищает батарею, предотвращая её выход за пределы безопасной работы. Правда, здесь требуется повышенная точность измерений, да и сам шунт имеет большие габариты.

Статья по теме: Пуэ глубина заложения кабеля

Метки: переделка аккумулятора шуруповерта на литий

В обзоре будет тестирование, а также несколько вариантов переделки шуруповерта под литий на основе этих плат или подобных

Теперь в случае перезаряда и перерязряда что для лития важно плата просто отключит нагрузку и аккумулятор останется рабочим. Ну да ладно, у меня есть отличная толстая нихромовая проволока, сейчас я напаяю ее кусок поверх резисторов-шунтов стоят два по 0. BMS может предотвратить опасный для аккумуляторной батареи процесс путем непосредственного влияния на неё или же подачи соответствующего сигнала о невозможности последующего использования аккумулятора к управляющему устройству контроллеру

BMS может предотвратить опасный для аккумуляторной батареи процесс путем непосредственного влияния на неё или же подачи соответствующего сигнала о невозможности последующего использования аккумулятора к управляющему устройству контроллеру.

Как все это хозяйство соединить: Ну и пару слов о соединении. Ячейки с наименьшим уровнем заряда станут своеобразным «cлабым местом» аккумулятора: они будут быстро поддаваться разряду, в то время, когда аккумуляторные элементы большей емкости будут проходить только частичный разрядный цикл. Но проверять двигатель не стал и заменил его на двигатель 14,4В Старый и новый двигатель!

Научно-популярный журнал

Не новые изделия стоит протестировать на емкость. Правда, здесь требуется повышенная точность измерений, да и сам шунт имеет большие габариты. Отверстия в пластике под эти гайки оставляются чуть меньше на 0.

Для этого используются специальные балансиры. Разновидности балансиров — активные и пассивные В общей сложности, активные и пассивные балансиры отличаются между собой в зависимости от принципа работы. Если бы у меня был шурик на NiCd банках, для переделки я бы выбрал красную платку, :- … Киса: Товар предоставлен для написания обзора магазином. Обзор BMS контроллера заряда литий-ионных аккумуляторов 18650 3.7В.

Можно ли заряжать литий-ионный аккумулятор без контроллера?

Да, можно. Однако это потребует плотного контроля за зарядным током и напряжением.

Вообще, зарядить АКБ, к примеру, наш 18650 совсем без зарядного устройства не получится. Все равно нужно как-то ограничивать максимальный ток заряда, так что хотя бы самое примитивное ЗУ, но все же потребуется.

Самое простейшее зарядное устройство для любого литиевого аккумулятора — это резистор, включенный последовательно с аккумулятором:

Сопротивление и мощность рассеяния резистора зависят от напряжения источника питания, который будет использоваться для зарядки.

Давайте в качестве примера, рассчитаем резистор для блока питания напряжением 5 Вольт. Заряжать будем аккумулятор 18650, емкостью 2400 мА/ч.

Итак, в самом начале зарядки падение напряжение на резисторе будет составлять:

Ur = 5 — 2.8 = 2.2 Вольта

Предположим, наш 5-вольтовый блок питания рассчитан на максимальный ток 1А. Самый большой ток схема будет потреблять в самом начале заряда, когда напряжение на аккумуляторе минимально и составляет 2.7-2.8 Вольта.

Внимание: в данных расчетах не учитывается вероятность того, что аккумулятор может быть очень глубоко разряжен и напряжение на нем может быть гораздо ниже, вплоть до нуля. Таким образом, сопротивление резистора, необходимое для ограничения тока в самом начале заряда на уровне 1 Ампера, должно составлять:

Таким образом, сопротивление резистора, необходимое для ограничения тока в самом начале заряда на уровне 1 Ампера, должно составлять:

R = U / I = 2.2 / 1 = 2.2 Ом

Мощность рассеивания резистора:

Pr = I2R = 1*1*2.2 = 2.2 Вт

В самом конце заряда аккумулятора, когда напряжение на нем приблизится к 4.2 В, ток заряда будет составлять:

Iзар = (Uип — 4.2) / R = (5 — 4.2) / 2.2 = 0.3 А

Т.е., как мы видим, все значения не выходят за рамки допустимых для данного аккумулятора: начальный ток не превышает максимально допустимый ток заряда для данного аккумулятора (2.4 А), а конечный ток превышает ток, при котором аккумулятор уже перестает набирать емкость (0.24 А).

Самый главный недостаток такой зарядки состоит в необходимости постоянно контролировать напряжение на аккумуляторе. И вручную отключить заряд, как только напряжение достигнет 4.2 Вольта. Дело в том, что литиевые аккумуляторы очень плохо переносят даже кратковременное перенапряжение — электродные массы начинают быстро деградировать, что неминуемо приводит к потери емкости. Одновременно с этим создаются все предпосылки для перегрева и разгерметизации.

Если в ваш аккумулятор встроена плата защиты, о которых речь шла чуть выше, то все упрощается. По достижении определенного напряжение на аккумуляторе, плата сама отключит его от зарядного устройства. Однако такой способ зарядки имеет существенные минусы, о которых мы рассказывали в этой статье.

Защита, встроенная в аккумулятор не позволит его перезарядить ни при каких обстоятельствах. Все, что вам остается сделать, это проконтролировать ток заряда, чтобы он не превысил допустимые значения для данного аккумулятора (платы защиты не умеют ограничивать ток заряда, к сожалению).

Зарядка при помощи лабораторного блока питания

Если в вашем распоряжении имеется блок питания с защитой (ограничением) по току, то вы спасены! Такой источник питания уже является полноценным зарядным устройством, реализующим правильный профиль заряда, о котором мы писали выше (СС/СV).

Все, что нужно сделать для зарядки li-ion — это выставить на блоке питания 4.2 вольта и установить желаемое ограничение по току. И можно подключать аккумулятор.

Вначале, когда аккумулятор еще разряжен, лабораторный блок питания будет работать в режиме защиты по току (т.е. будет стабилизировать выходной ток на заданном уровне). Затем, когда напряжение на банке поднимется до установленных 4.2В, блок питания перейдет в режим стабилизации напряжения, а ток при этом начнет падать.

Когда ток упадет до 0.05-0.1С, аккумулятор можно считать полностью заряженным.

Как видите, лабораторный БП — практически идеальное зарядное устройство! Единственное, что он не умеет делать автоматически, это принимать решение о полной зарядке аккумулятора и отключаться. Но это мелочь, на которую даже не стоит обращать внимания.

Немного о самом контроллере.

Давайте я не буду заниматься полным и доскональным переводом даташита(хотя это и полезно), а быстро и просто расскажу о том, на что я смотрел в первую очередь в данном контроллере и нравилось ли мне это или нет.

1. Общая схема включения – это то, что бросается в глаза с начала. Легко заметить, что за исключением индикации (которую можно и не делать) обвязка состоит всего из 4 деталей. В них входят два фильтрующих конденсатора, резистор программирования тока заряда аккумулятора и терморезистор на 10к для контроля перегрева Li-Ion аккумулятора. Данная схема показана на рисунке 3. Это определённо здорово.

Рисунок 3. Схема подключения MCP73833

2. У неё в разы лучше с теплом. Это видно даже по схеме подключения, так как видны одинаковые ножки, которые можно использовать под отвод тепла. Дополнительно к этому, взглянув на то, что микросхема выпускается в корпусах msop-10 и DFN-10, которые больше по площади поверхности чем sot23-5. Тем более в корпусе DFN-10 есть специальный полигон, который можно и нужно использовать как отвод тепла на большую поверхность. Если не верите, то сами смотрите на рисунок 4. На нём приведены выводы ножек у DFN-10 корпуса и рекомендуемая производителем трассировка печатной платы, с отводом тепла при помощи полигона.

Рисунок 4. DFN-10 корпус и рекомендованная печатная плата.

3. Наличие терморезистора на 10к. Конечно, в большинстве случаев я им пользоваться не буду, так как я уверен, что не перегрею батарейку, но: есть задачи, в которых я подразумеваю полный заряд батарейки всего за 30 минут работы от блока питания. В таких случаях, возможен вариант перегрева самого аккумулятора.

4. Достаточно сложная система индикации зарядки аккумулятора. Как я понял и попробовал: там 1 светодиод отвечает за то, подведено ли питание со стороны заряжающего блока питания. По идее, штука не такая нужная, но: у меня были случаи, когда я разбивал разъём и просто контроллер не получал 5В на вход. В таких случаях сразу было понятно, что не так. Крайне полезная фишка для разработчиков. Для потребителей она легко заменяется просто светодиодом по линии 5В входа, установленного с ограничивающим его ток резистором.

5. Два остальных светодиода разбиты на стадии зарядки. Это позволяет разгрузить МК(если не требуется например показывать на дисплее заряд аккумулятора) в плане обработки заряда на батарейке во время зарядки(индикация зарядился или нет).

6. Программирование тока заряда в широких пределах. Лично я попробовал вытащить на плате, показанной на рисунке 1 зарядный ток в 1А, и на отметке 890мА плата в стабильном режиме работы уходила в тепловую защиту. Как говорят люди вокруг, при больших полигонах они отлично вытаскивали с данного контроллера и 2А, а по техническому описанию предельный ток заряда 3А, но у меня есть ряд сомнений, связанных с тепловой нагрузкой на микросхему.

7. Если верить даташиту, то в данной микросхеме есть: Low-Dropout Linear Regulator Mode – режим пониженного входного напряжения. В этих режимах вы, с помощью DC-DC преобразователя аккуратно можете на время начала заряда немного снизить напряжение на входе микросхемы, для уменьшения её тепловыделений. Лично я пробовал снижать напряжение, и тепла становилось логично меньше, но на данной микросхеме должно падать хотя бы 0,3-0,4В, чтобы она могла удобно ей заряжать батарейку. Чисто технически я собираюсь сделать небольшой модуль, который это делает автоматически, но денег и времени на это у меня нет, по этому радостно прошу в почту всех заинтересовавшихся. Если вас наберётся несколько ещё человек, то такую штуку нашим сайтом мы выпустим.

10. Понравилась цена. Данные контроллеры не дорогие.

Тип батареи 18650

Выделяют три основных варианта это:

Литий-железо-фосфатные, еще их называют феррофосфатные, так же LFP, LiFePO4, IFR. (Lithium Iron Phosphate).
Литий-марганцевые (Lithium Manganese Oxide). Они же IMR, LiMn2O4, NMC, LiNiMnCoO2, LiMnO2, INR. Высоко токовые.
Литий-кобальтовые (Lithium Cobalt Oxide). К ним относят LiCoO2, NCR, ICR. Имеют высокую емкость.

Первый

Считается наиболее безопасным. Их работа достаточно стабильна и с высоким КПД. Имеют железо фосфатный катод. Это говорит о том, что у нее нулевая токсичность. Батарея терпима к высоким температурам.

Аккумулятор 18650 не имеет контроллер заряда. При сильной деформации корпуса данные батареи могут взорваться или воспламенится. Это бывает в очень редких случаях. 18650 слабо чувствительны к некорректной работе. Например, снижению сопротивления.

Второй

Достаточно востребован потребителем. Проявляют себя как стабильно работающие элементы питания. Многие производители пишут, что вариант №2 18650 безопасен. Но на самом деле это не совсем так. У них нет контроллера заряда.

Основным плюсом подобных аккумуляторов является работа с низким сопротивлением длительное время. По сравнению с кобальтовым типом марганцевые служат дольше. Емкость и сила тока у них сбалансированы. Максимальный ток зарядки равен 4,2 вольта. Не стоит пренебрегать силой тока, от этого может ухудшится батарея и произойти взрыв. Уровень тока влияет на время подзарядки.

Выдерживают разряд в 2,5 вольта. Анод выполнен из графита. При маленьком сопротивлении и высоком токе может выходить газ. Данные батареи являются достаточно качественными и рекомендуются в повсеместном использовании.

Третий

Имеет самую большую емкость в отличие от выше перечисленных. Их система может быть непредсказуемой. Подобные аккумуляторные батареи 18650 нельзя заряжать быстрой зарядкой. Запрещено использовать в устройствах оказывающих большую нагрузку на АКБ.

Если знаете, что определенная техника быстро разряжает аккумулятор li 18650, не ставьте их туда. В противном случае не избежать возгорание электролита. Основной прибор, в котором их применяют на данный момент — это электронные сигареты. Напряжение для зарядки 4,2 в. Если увеличить вольтаж может произойти перезарядка, а это нежелательно. Нельзя использовать мощные зарядки — это может ухудшить химический состав элемента питания.

Таким образом только, что было описано какие бывают аккумуляторы 18650.

Расшифровка надписей на батареи

Стандартов в маркировке, хороших аккумуляторов 18650 нет. Каждый производитель ставит свои отметки. Но все же имеется некоторая расшифровка.

1) Самый первый знак означает по какой технологии был разработан этот АКБ (I — литий-ионная технология).

2) Следующий знак — это химический состав, из чего сделан АКБ (F/C/M/ — железофосфатная химия, кобальтовая, марганцевая).

3) R — означает многозарядный аккумулятор 18650.

Номер 18650 означает следующий формфактор:

Первые 2-е цифры диаметр.
Следующая пара говорит какую длину имеет данный элемент.
Самая последняя оповещает что аккумулятор имеет цилиндрическую форму.

Буквы/цифры — это особая разметка энергетической плотности (емкости). Каждый изготовитель пишет ее по-своему.

Варианты:

Samsung INR18650-20R (литий-ионный аккум с марганцевой химией, высокотоковый, 2000mah).
Samsung ICR18650-26F (литий-ионный аккум с кобальтовой химией, 2600mah).
Panasonic NCR18650PF (NCR – разновидность кобальтовой химии, это серединка между первым и вторым вариантом, или химия LiNiCoO2, без применения марганца. Под существующие типы не подходит, получилась некая смесь. Положительная сторона – повышенная плотность энергии с низкими порогами до 2,5-2,75V). Используется LiNiMnCoO2 химия. То есть это IMR высоко токовый выполнен на основе марганца, но создатель оставил прежнюю метку.
Sanyo UR18650FM – Сони обычно штампует марки на свой лад. Это литий ионный аккумулятор с емкостью 2600 mAh.
