Сборка в корпус и проверка

Корпус подбирается индивидуально. Его можно склеить самостоятельно из пластика, или купить что-то более-менее подходящее. Места для вывода светодиодов и кнопок ручного управления определяют после фиксации платы. При желании, можно сделать отверстие для подстроечного резистора.

Не старайтесь сразу брать очень маленький корпус.

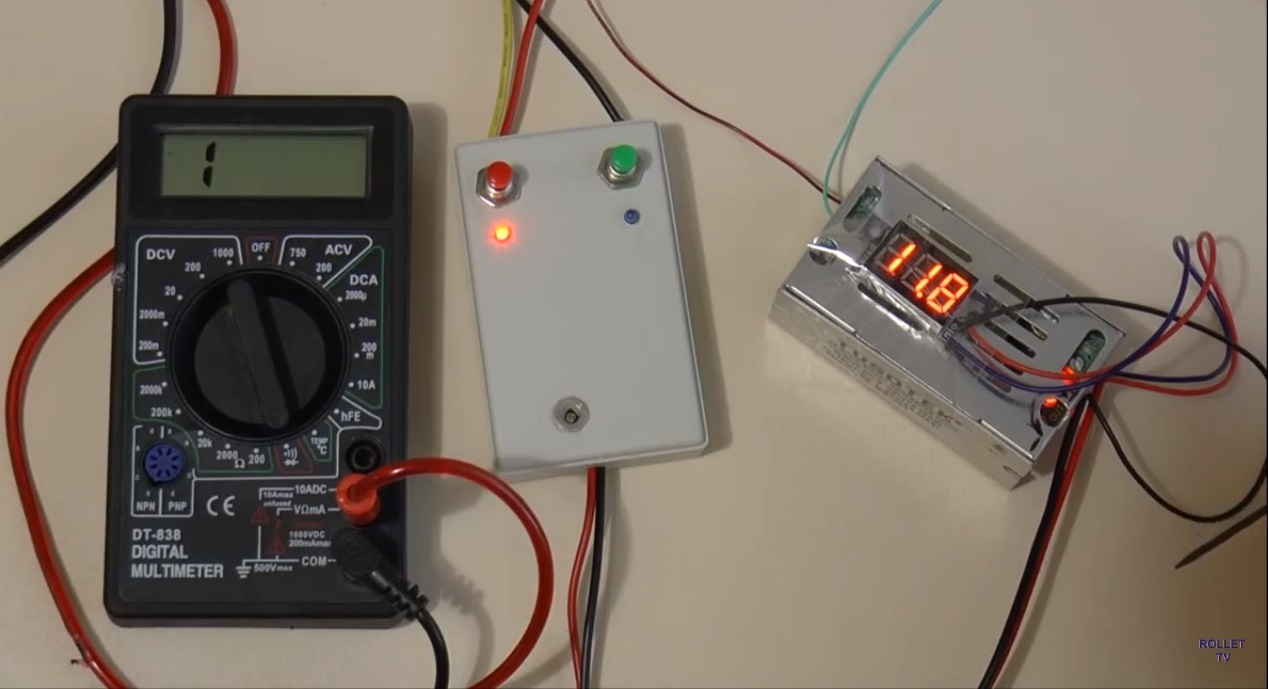

Для проверки контроллера заряда аккумулятора потребуется регулируемый преобразователь DC\DC, которым будет имитироваться напряжение на клеммах АКБ.

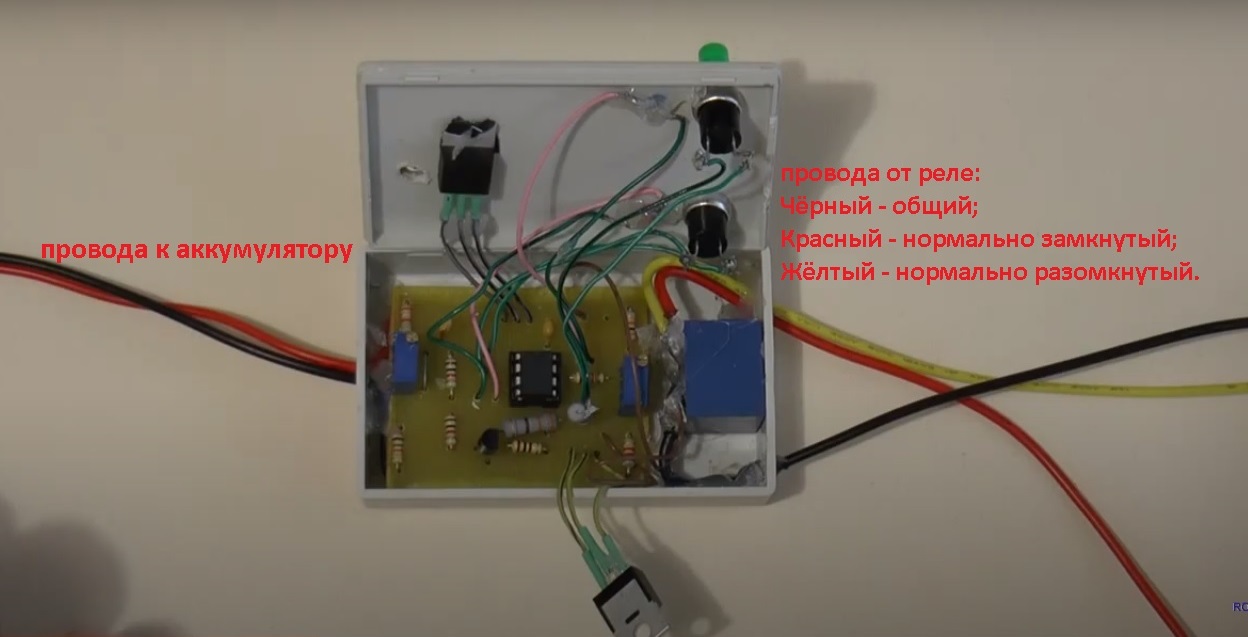

Нормально разомкнутый вывод реле, подключается к мультиметру в режиме прозвонки.

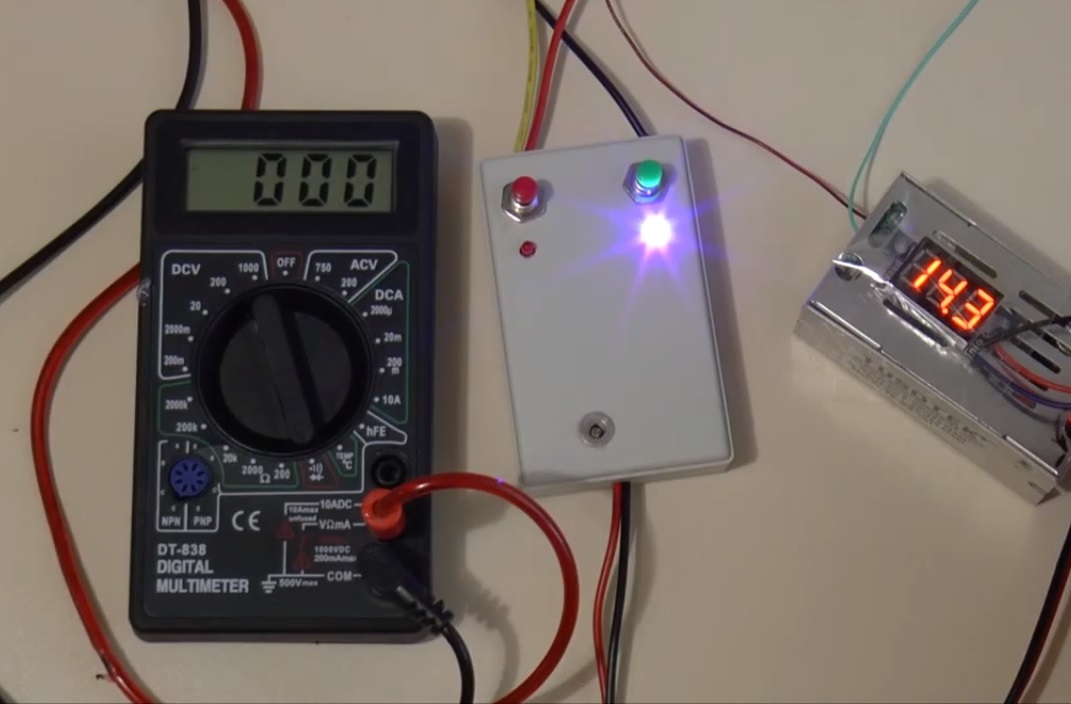

Когда аккумулятора заряжен, и нагрузка к нему подключена, то мультиметр подаёт непрерывный сигнал, а на контроллер горит синий светодиод.

Как только напряжение упадёт ниже выставленного предела, то включается зарядка. На контроллере заряда загорается красный светодиод, а на табло мультиметра меняется индикация.

Всё, контроллер заряда аккумулятора готов, можно пользоваться.

Вероятно, Вам также понравятся следующие материалы:

Спасибо, что дочитали до конца! Также Не забывайте подписываться на наш канал, Если статья Вам понравилась!

Следите за нами в твиттере: https://twitter.com/Alter2201

Делитесь с друзьями, оставляйте ваши комментарии

Добавляйтесь в нашу группу в ВК:

и предлагайте темы для обсуждений, вместе будет интереснее.

Изготовление платы

Для работы потребуется:

Стеклотекстолит фольгированный;
Наждачная бумага (очень мелкозернистая и нулёвка);
Растворитель для обезжиривания;
Глянцевая бумага для лазерного принтера (1 лист);
Утюг;
Лимонная кислота;
Перекись водорода;
Соль пищевая;

Для платы понадобится кусок текстолита размером 4Х6 сантиметра. Обрезать её в нужный размер лучше ножовкой по металлу. Потому что при работе ножницами текстолит может расслоиться и появятся грубые заусенцы.

Обязательно обрабатываем кромку мелкой наждачной шкуркой. Чтобы снять слой оксидной плёнки, очень аккуратно обрабатываем поверхность нулёвкой.

Последний подготовительный этап – обезжиривание. Но это перед тем как приложить распечатанную схему.

На лазерном принтере, перед распечаткой схемы, надо убрать функцию «Экономия тонера», чтобы отпечаток был насыщенным. Использование глянцевой бумаги предпочтительнее потому, что она менее гигроскопичная, и тонер не будет впитываться в структуру материала.

Полученное изображение обрезаем в размер, не касаясь пальцами лицевой стороны снимка.

Расстелите на ровный стол салфетку, совместите снимок с текстолитом и аккуратно уложите этот «бутерброд» на подготовленную подложку.

Максимально разогретым утюгом придавите на 30-40 секунд заготовку. Без всяких движений, чтобы не было смещения, поднимите утюг. Теперь накройте бумажной салфеткой в 3-4 слоя, и ещё раз прижмите утюгом, примерно на 1 минуту.

Затем можно сделать несколько разглаживающих движений. Утюг снимаем, текстолит с пристывшим к нему листом фотобумаги на 2-3 минут опускаем в тёплую воду, чтобы отмокла целлюлозная основа.

Аккуратно снимаем бумагу и ватной палочкой смоченной в спирте удаляем её остатки. На фольгированном стеклотекстолите должен остаться тонер на месте будущих дорожек.

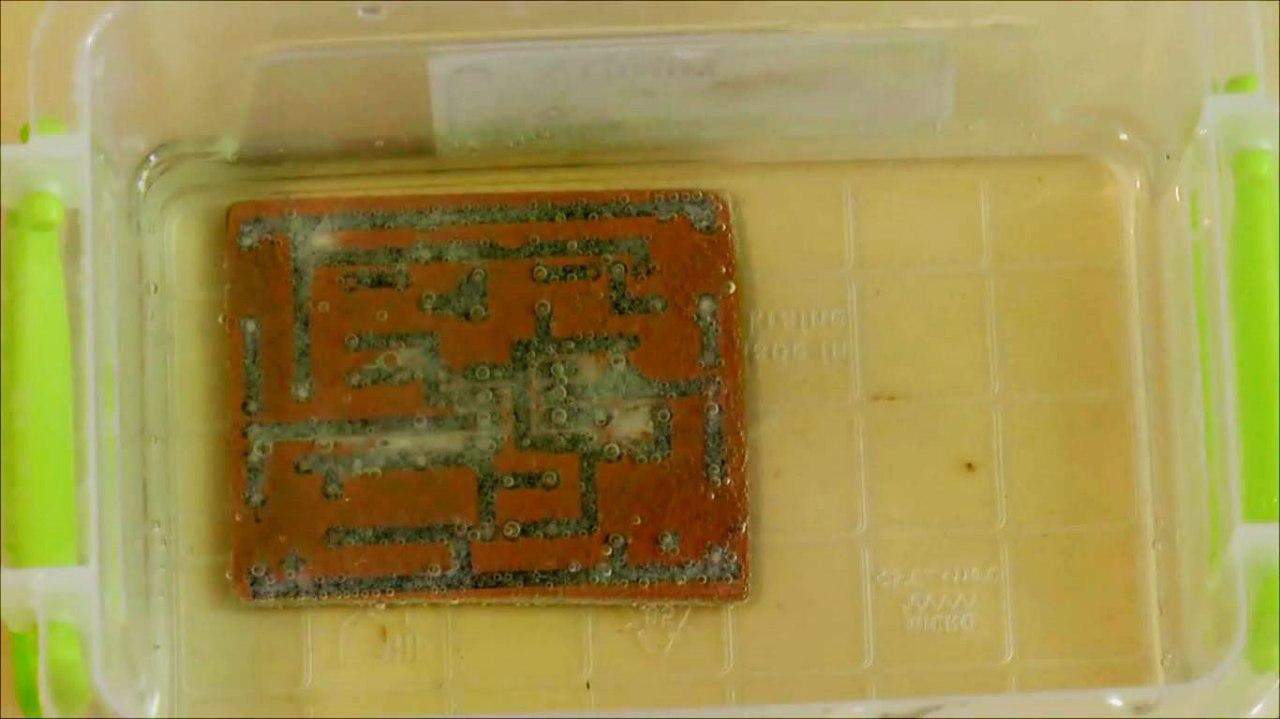

Травление платы контроллера зарядки АКБ

Предлагаемый состав для травления состоит из наиболее доступных реактивов и обладает хорошей химической активностью. Единственный его недостаток перед растворами на основе хлорного железа и медного купороса, это невозможность длительного хранения.

В 100 мл перекиси сначала растворяют 30 гр. лимонной кислоты, затем добавляют поваренную соль и перемешивают до тех пор, пока не останется кристаллов.

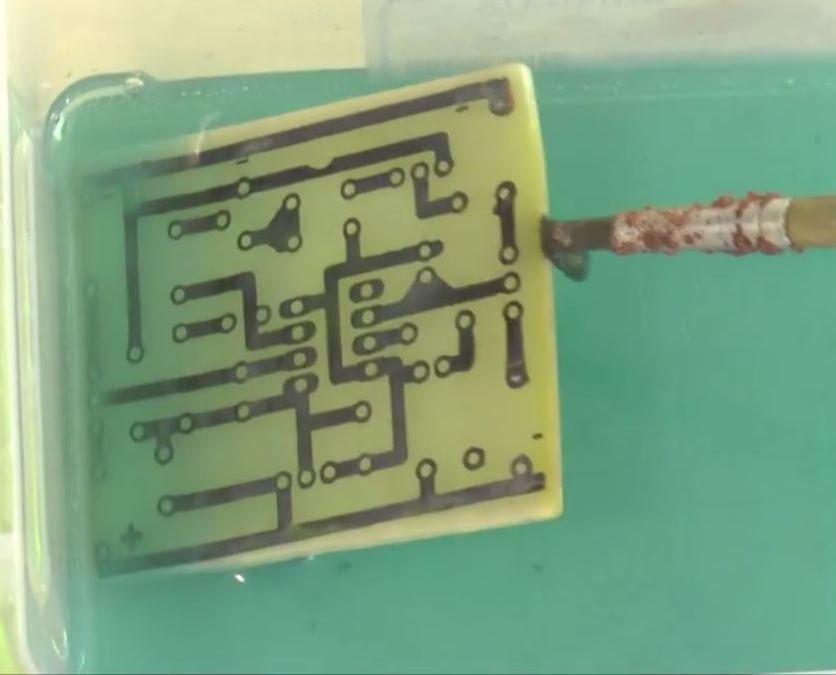

Готовый реактив наливаем в пластиковый контейнер и аккуратно опускаем заготовку платы.

Лучше её положить лицевой стороной вверх, потому что образующиеся газовые пузырьки будут изменять скорость реакции на разных участках текстолита.

Рекомендуется чуть шевелить заготовку, касаясь её края зубочисткой или соломинкой. Можно чуть «помочь» травлению кисточкой. При температуре раствора 25-30˚C, процесс занимает 25-35 минут.

Протравленную заготовку промываем под струёй холодной воды, высушиваем и удаляем тонер нулёвкой. Работать абразивной шкуркой надо без нажима и фанатизма. Достаточно нескольких лёгких движений.

ВАЖНО: следите чтобы не удалить слой медной фольги!

Можно сделать несколько движений наждачной бумагой, а потом тщательно протереть поверхность салфеткой смоченной в уайт-спирите.

Финишная подготовка платы

Для сверления отверстий используют сверло 0,8 мм. Стеклотекстолит сверлиться достаточно легко, но всё равно следите, чтобы дрель была направлено строго вертикально, а рука не дрожала.

СОВЕТ: положите плату на деревянный брусок, просверлите два угловых отверстия по диагонали и через них зафиксируйте заготовку тонким сапожным гвоздиком или отточенной скрепкой. Остальные отверстия можно сверлить, удерживая дрель двумя руками.

После сверления нулёвкой надо аккуратно удалить заусенцы.

Для более лёгкого лужения дорожек, рекомендуется приготовить спирто-канифольный флюс. Для этого 5 гр. порошка канифоли, растворяют в 20 мл. спирта. Удобнее это делать в пузырьке от «лака для ногтей».

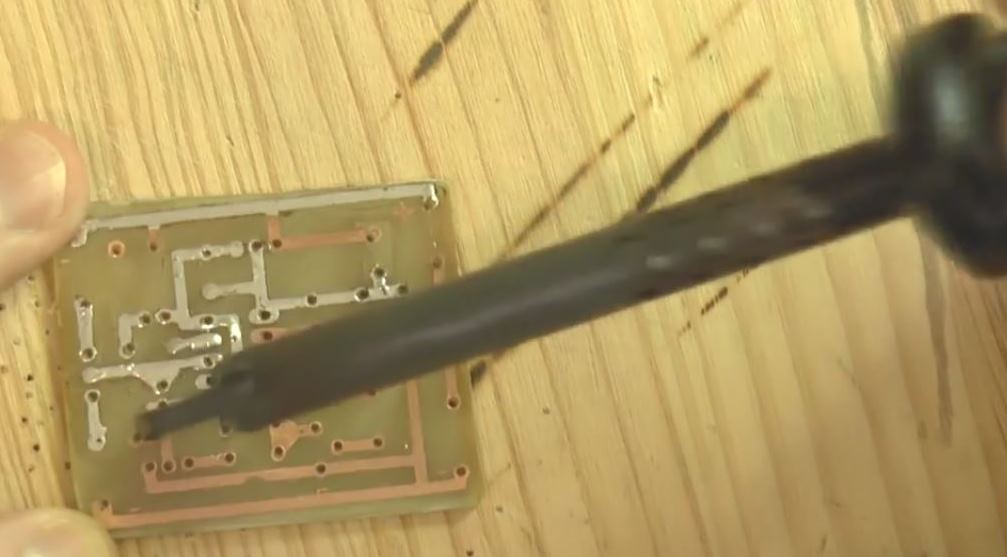

Спирто-канифольным флюсом покрывают всю поверхность платы, а затем тонким слоем наносят припой на медные дорожки.

По окончании лужения, канифоль необходимо удалить с поверхности платы. Так как канифоль на 90% состоит из дитерпеновых кислот, то её остатки вызывают коррозию металлов. Удаляют канифоль спиртом или ацетоном.

Функции контроллеров

Аккумуляторы — капризны, при неправильной эксплуатации они теряют свою емкость или вовсе перестают работать. Это происходит по двум причинам:

перезаряд
недозаряд

Первая причина обусловлена тем, что напряжение заряда больше номинального напряжения аккумулятора. Если не отсоединить устройство в тот момент, когда оно зарядилось до номинального значения — происходит вскипание жидкости в его ячейках с дальнейшим испарением жидкого электролита. А это служит причиной потери емкости. Ячейки с электролитом могут утратить герметичность, вследствии высокого давления, образующегося при кипении жидкости. В таком случае девайс теряет свойство накапливать энергию.

Вторая причина заключается в том, что аккумуляторы не любят, когда их заряжают не полностью. И через несколько циклов заряда разряда могут потерять первоначальную емкость. В большинстве случаев это обратимый процесс, все зависит от изношенности батареи. Утрата емкости обусловлена так называемым «эффектом памяти». Особенно это явление актуально у свинцовых накопителей. Существуют экземпляры с электродами из других материалов, которым этот эффект практически не присущ. Но стоят они дороже. Свинцовые накопители хороши тем, что могут давать большие пиковые токи, что хорошо при питании двигателей и потребителей индуктивного и емкостного характера.

На практике аккумуляторы подключают к панелям последовательно с контроллером заряда. Это приспособление помогает функционировать батареям в оптимальном режиме независимо от всего и оберегает их от преждевременного износа. Эти модули следят за состоянием батареи и в зависимости от этого подают на клеммы определенные значения напряжения и тока. При дневном освещении модуль фотоэлементов генерирует определенную мощность. Ее значение указывают в инструкции, но следует помнить, что она была снята в режиме холостого хода. При подсоединении аккумулятора они уменьшатся, так как он имеет некоторое внутреннее сопротивление. Рекомендовано производить заряд током в 10 раз меньшим, чем мощность батареи. На практике этого сложно добиться так как сопротивление аккумулятора меняется при заряде. В разряженном состоянии оно наибольшее, в заряженном — наименьшее. Поэтому правильно регулировать зарядный ток динамически.

Способы подключения

Подключение завит от типа устройства.

PWM

Специально для пользователей, рядом с клеммами есть обозначения, что к ним подключать. Необходимо учесть строгую последовательность:
1. Подключите аккумулятор.
2. Включите предохранитель на плате, рядом с «+».
3. Вставьте контакты солнечных батарей.
4. Подсоедините контрольную лампу с напряжением 12 или 24 В.

Важно производить подключение в строгой последовательности, учитывая маркировки, нанесенные на клеммы и полярность проводов.

MPPT

Подключение заметно отличается от ШИМ:

Солнечную панель подключают к инвертору.
От него плюс заводят в прибор. На минусовой кабель ставят предохранитель.
Ко второму плюсу и минусу подключают АКБ с использованием предохранителей.
Инвертор и контроллер подключают к заземлению.

Последовательность и тип подключения будет незначительно отличаться:

Переведите клеммы в неактивное положение.
Достаньте предохранители.
Подсоедините батареи.
Подключите .
Позаботьтесь о заземлении.
Добавьте в цепь датчик температуры.
Верните предохранители, активируйте клеммы.

https://youtube.com/watch?v=Cu_XHTWvK0U

Самодельный контроллер: особенности, комплектующие

Устройство предназначено для работы только с одной солнечной панелью, которая создает ток с силой, не более 4 А. Емкость аккумулятора, зарядкой которого управляет контроллер, является 3 000 А*ч.

Для изготовления контроллера нужно подготовить следующие элементы:

2 микросхемы: LM385-2.5 и TLC271 (является операционным усилителем);
3 конденсатора: С1 и С2 являются маломощными, имеют 100n; С3 имеет емкость 1000u, рассчитан на 16 V;
1 индикаторный светодиод (D1);
1 диод Шоттки;
1 диод SB540. Вместо него можно использовать любой диод, главное, чтобы он мог выдержать максимальный ток солнечной батареи;
3 транзистора: BUZ11 (Q1), BC548 (Q2), BC556 (Q3);
10 резисторов (R1 – 1k5, R2 – 100, R3 – 68k, R4 и R5 – 10k, R6 – 220k, R7 – 100k, R8 – 92k, R9 – 10k, R10 – 92k). Все они могут быть 5%. Если хочется большей точности, то можно взять резисторы 1%.

Какие различают виды модулей-контроллеров

Перед тем, как выбрать контроллер заряда, не лишним будет разобраться в основных технических характеристиках приборов. Главным отличием между популярными моделями регуляторов заряда солнечных батарей считается метод обхода ограничения лимитного напряжения. Выделяют также функциональные характеристики, от которых напрямую зависит практичность и удобство использования «умной» электроники. Рассмотрим популярные и востребованные разновидности контроллеров для современных гелиосистем.

1) On/Off контроллеры

Самый примитивный и ненадежный способ распределения энергоресурсов. Его главный недостаток — аккумулирующая емкость заряжается до 70–90% от фактической номинальной емкости. Первостепенная задача On/Off моделей заключается в предотвращении перегрева и перезаряда АКБ. Контроллер для солнечной батареи блокирует подзарядку при достижении лимитного значения напряжения, поступающего «свыше». Обычно это происходит при 14,4V.

На таких солнечных контроллерах используется порядком устаревшая функция автоматического отключения режима подзарядки при достижении максимальных показателей генерируемого электрического тока, что не позволяет зарядить АКБ на 100%. Из-за этого происходит постоянный недобор энергоресурсов, что негативно сказывается на сроке службы аккумулятора. Поэтому такими солнечными контроллерами пользоваться при установке дорогостоящих гелиосистем нецелесообразно.

2) PWM контроллеры (ШИМ)

Управляющие блоки-схемы, функционирующие по методу широтно-импульсной модуляции, справляются со своими прямыми обязанностями гораздо лучше, чем приборы типа On/Off. ШИМ контроллеры предотвращают чрезмерный перегрев аккумулятора в критических ситуациях, повышают способность принятия электрического заряда и контролируют сам процесс обмена энергией внутри системы. PWM контроллер дополнительно выполняет ряд других полезных функций:

оснащен специальным датчиком для учета температуры электролита;
вычисляет температурные компенсации при различных напряжениях заряда;
поддерживает работу с разными видами аккумулирующих емкостей для дома (GEL, AGM, жидко-кислотные).

Пока напряжение находится ниже 14,4 В, АКБ подключен к солнечной панели напрямую, благодаря чему процесс подзарядки происходит очень быстро. Когда показатели превысят максимально допустимое значение, солнечным контроллером напряжение автоматически будет понижено до 13,7 В — в этом случае процесс подзарядки не будет прерван и батарея зарядится на 100%. Температура работы устройства колеблется в пределах от -25℃ до 55℃.

3) МРРТ контроллер

Данный тип регулятора постоянно контролирует ток и напряжение в системе, принцип работы построен на обнаружении точки «максимальной мощности». Что это дает на практике? Использовать МРРТ контроллер выгодно, поскольку он позволяет избавиться от излишков напряжения с фотоэлементов.

Эти модели регуляторов используют широтно-импульсные преобразования в каждом отдельном цикле процесса подзарядки АКБ, что позволяет увеличить отдачу солнечных панелей. В среднем экономия составляет порядка 10–30%

Важно помнить, что ток на выходе из аккумуляторной батареи всегда будет выше входящего тока, который поступает от фотоэлементов

МРРТ-технология обеспечивает зарядку аккумуляторов даже при облачной погоде и недостаточной интенсивности солнечного излучения. Целесообразнее применять такие контроллеры в гелиосистемах мощностью 1000 Вт и выше. МРРТ контроллер поддерживает работу с нестандартными напряжениями (28 В или другие значения). КПД держится на уровне 96–98%, а значит, практически все солнечные ресурсы будут преобразованы в постоянный электрический ток. Контроллер МРРТ считается самым лучшим и надежным вариантом для бытовых гелиосистем.

4) Гибридные контроллеры заряда

Это оптимальный вариант, если в качестве электростанции для частного дома используется комбинированная схема электроснабжения, которая состоит из гелиоустановки и ветрогенератора. Гибридные устройства могут работать по технологии МРРТ или PWM, но при этом вольтамперные характеристики будут отличаться.

Ветрогенераторы вырабатываю электричество неравномерно, что приводит к непостоянной нагрузке на аккумуляторы — они функционируют в так называемом «стрессовом режиме». При возникновении критической нагрузки солнечный контроллер гибридного типа сбрасывает избыточную энергию при помощи специальных тэнов, которые подключаются к системе отдельно.

Модули защиты и контроллеры заряд/разряд для Li-ion аккумуляторов

Для начала нужно определиться с терминологией.

При этом, отдельно контроллеры заряда не только существуют, но и совершенно необходимы для осуществления процесса зарядки li-ion аккумуляторов. Именно они задают нужный ток, определяют момент окончания заряда, следят за температурой и т.п. Контроллер заряда является неотъемлемой частью любого зарядного устройства для литиевого аккумулятора.

Другими словами, когда говорят о контроллере заряда/разряда, речь идет о встроенной почти во все литий-ионные аккумуляторы защите (PCB- или PCM-модулях). Вот она:

И вот тоже они:

Очевидно, что платы защиты представлены в различных форм-факторах и собраны с применением различных электронных компонентов. В этой статье мы как раз и рассмотрим варианты схем защиты Li-ion аккумуляторов (или, если хотите, контроллеров разряда/заряда).

Контроллеры для солнечных батарей

Электронный модуль, называемый контроллером для солнечной батареи, предназначен выполнять целый ряд контрольных функций в процессе заряда/разряда аккумулятора солнечной батареи.

Когда на поверхность солнечной панели, установленной, к примеру, на крыше дома, падает солнечный свет, фотоэлементами устройства этот свет преобразуется в электрический ток.

Полученная энергия, по сути, могла бы подаваться непосредственно на аккумулятор-накопитель. Однако процесс зарядки/разрядки АКБ имеет свои тонкости (определённые уровни токов и напряжений). Если пренебречь этими тонкостями, АКБ за короткий срок эксплуатации попросту выйдет из строя.

Чтобы не иметь таких грустных последствий, предназначен модуль, именуемый контроллером заряда для солнечной батареи.

Помимо контроля уровня заряда аккумулятора, модуль также отслеживает потребление энергии. В зависимости от степени разряда, схемой контроллера заряда аккумулятора от солнечной батареи регулируется и устанавливается уровень тока, необходимый для начального и последующего заряда.

В зависимости от мощности контроллера заряда аккумуляторных батарей солнечной энергетической установки, конструкции этих устройств могут иметь самую разную конфигурацию

В общем, если говорить простым языком, модуль обеспечивает беззаботную «жизнь» для АКБ, что периодически накапливает и отдаёт энергию устройствам-потребителям.

Защита от переразряда

Когда напряжение достигает критически малых значений, которые делают проблемным само функционирование устройства (обычно это диапазон в 2,3-2,5В), то выключается соответствующий MOSFET-транзистор, который отвечает за подачу тока мобильнику. Далее происходит переход в режим сна с минимальным потреблением. И тут имеется довольно интересный аспект работы. Так, пока напряжение ячейки аккумулятора не станет больше 2,9-3,1 В, мобильное устройство не получится включить для работы в обычно режиме. Наверное, такое вы могли замечать, что когда подключаешь телефон, он показывает, что идёт зарядка, но сам включаться и функционировать в обычном режиме не хочет.

Широтно-импульсный модулятор

MPPT контроллер — это модуль контроля электричества, который используется для генерации энергии на солнечных электростанциях. Микросхема устройства работает с максимальными значениями КПД и дает высокие показатели на выходе. Микросхема, в которую входит контроллер данного типа, достаточно сложная и включает в себя ряд устройств, которые выстраивают необходимый порядок контроля. Эта последовательность позволяет контролировать уровни напряжения и тока постоянно, при этом выдавая максимум мощности устройства на выходе. Главным отличием в конфигурации широтно-импульсного модулятора от PWM устройств считается то, что они способны активизировать свой солнечный модуль под погодные условия. Таким образом, мощность при любой погоде будет максимальная, независимо от продолжительности нахождения на солнце.

Как осуществить подключение самостоятельно

Подключить контроллер заряда MPPT для солнечных батарей достаточно просто. Для этого следует понимать принципиальную схему подключения, уметь в ней разбираться и ориентироваться, а также соединить все провода и элементы с полным соблюдением полярности, то есть «плюс» соединить с «плюсом», а «минус» с «минусом».

На рисунке ниже можно увидеть специальные отверстия с «плюсом» и минусом», собственно следует правильно засунуть в них нужные провода.

Более подробная схема представлена ниже.

Схема подключения довольно-таки проста, важно соединить все элементы, соблюдая полярность, а также необходимо учесть, чтобы они безопасно располагались в доме и не угрожали жизни. Справиться с такой задачей сможет каждый. Возможно подключение нескольких аккумуляторов, однако здесь присоединять необходимо смешанным способом, а именно: группа аккумуляторных батарей подключается между собой параллельно, а к контроллеру последовательно

Подобную схему можно увидеть на рисунке ниже

Возможно подключение нескольких аккумуляторов, однако здесь присоединять необходимо смешанным способом, а именно: группа аккумуляторных батарей подключается между собой параллельно, а к контроллеру последовательно. Подобную схему можно увидеть на рисунке ниже.

Как видно из схемы, количество аккумуляторов не ограничено. Однако, следует понимать, что при таком числе необходимо приобрести соответствующий инвертор, который будет способен справиться с такой большой нагрузкой.

Основные разновидности заряда

Аккумулятор играет главную роль во время пуска работы двигателя машины. Насколько этот пуск произойдёт успешно, во многом зависит от подзарядки аккумуляторной батареи. Но далеко не каждый водитель следит за уровнем зарядки АКБ. В этом случае в несколько раз возрастает шанс, что в один день машина просто не сможет завестись по причине выхода из строя аккумулятора. Сама проверка зарядки устройства считается довольно простой. В этом случае нужно просто время от времени проверять показатель напряжения в аккумуляторе машины специальным диагностическим прибором — вольтметром либо мультиметром. Но намного проще и легче, если у пользователя будет в запасе специальный индикатор, который будет показывать общее состояние заряда устройства. Именно такие индикаторы на автомобильный аккумулятор пользуются широким спросом в настоящее время.

Современные технологии продолжают активно развиваться, в производственной сфере автомобилей пытаются всеми возможными способами сделать поездки на транспорте и его обслуживание более удобным. На современных машинах в бортовой компьютер, помимо различных функциональностей, включены показатели напряжения аккумуляторной батареи.

Но такие расширения представлены далеко не в каждой машине. На более старых моделях может находиться аналоговый вольтметр, по которому будет довольно не просто определить, в каком состоянии находится система. Для новичков в автомобильной сфере лучше всего предварительно будет изучить норму зарядки аккумулятора транспорта и лишь потом приступать к определению индикатора. Рекомендуем: Горячий аккумулятор в машине, причины, по которым он кипит

В последнее время на рынок стало поступать всё большее количество индикаторов для определения заряда батареи. Их стали производить для аккумуляторов, представляющих собой гидрометр, а также для дополнительных дисплеев в салоне машины.

Такие типы индикаторов производят многие страны. Их довольно просто разместить внутри салона транспорта и подключить к бортовому экрану. Помимо этого, в интернете представлено большое количество простых схем создания индикаторов заряда своими руками. Сложностей в этом процессе особо не возникает.

Режим Зарядка

Программа контролирует напряжение и ток на АБ. Если напряжение ниже заданного в настройках Umax – работает стабилизатор зарядного тока с заданием Is. Если напряжение достигло Umax – остановка программы. Индикация заряд выкл.

Если напряжение стало выше Umax на 0.2 – остановка программы, индикация ERROR в верхней строке. В нижней строке напряжение, при котором произошло отключение.

Если ток заряда I превысил ток Is на 0.2 на время более 5 сек – остановка программы, индикация ERROR.

Если истекло время заряда (параметр H, часы) – остановка программы, индикация ERROR в верхней строке. В нижней строке надпись Time out.

Заключение

Самостоятельное изготовление подобных устройств не представляет сложностей для тех, кто знает хотя бы азы радиотехники и работы с ней.

Естественно, если у человека нет необходимых знаний, то ему и смысла нет браться за подобное дело, ведь толка от этого не будет абсолютно никакого.

Вообще, если сделать все правильно, соблюдая основные рекомендации, то можно забыть о постоянной покупке новых батарей для своих приборов общего пользования. Подобная экономия очень кстати, ведь цена за раcходные материалы постоянно растет, а заряда батарей хватает на очень короткое время.Ниже обзор зарядных устройств, рекомендованных к заказу:
