Аккумуляторы для солнечных батарей

Содержание

Емкость

Емкость аккумулятора в зависимости от температуры

В нижней части таблицы указывается коэффициент, на который необходимо умножить емкость в зависимости от температурных условий. Становится понятным, что аккумуляторы выгоднее хранить в отапливаемом помещении.

Уровень допустимого разряда. Батареи нельзя разряжать на все 100% – так они очень быстро выходят из строя, поэтому остаточный ток должен составлять не менее 60-70% и чем больше этот %, тем дольше служит аккумулятор в солнечной электростанции.

КПД инвертора. Современные преобразователи постоянного тока в переменный весьма производительны, но не превышают 96%,т.е. 4% вы будете терять гарантированно. Подключение светодиодного освещения напрямую к сети в 12В значительно снижает потери.

При различных подходах к экономии электричества, ваши показатели в таблице могут значительно отличаться.

Токоприемники, способные кормиться от аккумуляторов

  • Переводим потребляемую мощность в амперы 6000 Вт / 12 вольт = 500 А
  • 500 А /1,03 = 515 А (делим на коэффициент, при использовании аккумулятора при t = 25°С
  • 515 А / 0,3 = 1716 А (делим на % допустимого разряда батареи)
  • 585,73 А/ 0,96 = 1787 А (делим на КПД инвертора).

Как видим, для обеспечения 6 кВт в сутки понадобится аккумуляторы, общей емкостью не менее 1787 А/ч

Сравнение различных типов батарей

Свинцовые батареи стоят дешевле, но они имеют более короткий срок службы и по современным меркам низкую плотность энергии, а некоторые из них требуют регулярного технического обслуживания, чтобы поддерживать их в рабочем состоянии. Литиевые батареи дороже, но они не требуют технического обслуживания и имеют более длительный срок службы, что соответствует их более высокой цене. Давайте более подробно рассмотрим какой лучше взять аккумулятор для солнечных электростанций, плюсы и минусы каждого варианта и объясним, почему вы можете выбрать один из них для своей системы.

Свинцово-кислотные с жидким электролитом

Свинцово-кислотная АКБ с жидким электролитом

Отличительной особенностью этих батарей является то, что свинцовые пластины погружены в жидкий электролит. Их необходимо регулярно проверять и доливать каждые 1-3 месяца, чтобы они работали должным образом. Халатное отношение к обслуживанию может сократить их срок службы и аннулировать гарантию. Поскольку в ходе эксплуатации этот тип АКБ может выделять опасные газы, их необходимо устанавливать в вентилируемом помещении, чтобы позволить газам батареи выходить наружу.

Герметичные свинцово-кислотные

Герметичный свинцово-кислотный аккумулятор

Герметизированные бывают двух типов: AGM и GEL, которые имеют много схожих свойств. Они практически не требуют обслуживания и влагозащищены. Отличия заключаются в электролите – в гелевом аккумуляторе он находится в загущенном состоянии, а в AGM электролит абсорбирован в стекловолокне. Считается, что они не выделяют газы, это не совсем так, поскольку для защиты аккумуляторов предусмотрены клапаны, которые могут открываться в экстренных ситуациях.

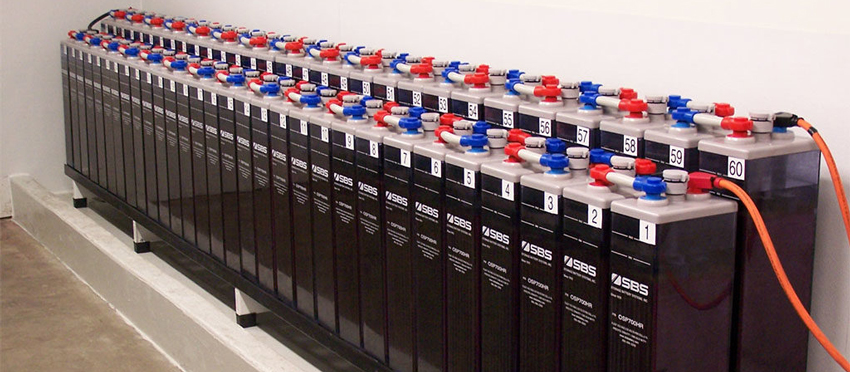

Панцирные OPzS и OPzV

Панцирные аккумуляторы типов OPzS и OPzV

Эти аккумуляторы являются разновидностью свинцово-кислотных аккумуляторов: OPzS – с жидким электролитом, а OPzV с электролитом в виде геля. Минусы – низкая плотность энергии и нелинейные разрядные характеристики, свойственные всем свинцовым аккумуляторам. Из плюсов можно отметить 1200-1500 циклов, при глубине разряда на 80%, что в 2-3 раза больше в сравнении с обычными свинцово-кислотными АКБ, но и более высокую цену, которая соизмерима уже со стоимостью LiFePo4 аккумуляторов.

Литий-железо-фосфатные аккумуляторы

Литий-железо-фосфатные аккумуляторы

Одним из лучших химических составов литиевых АКБ для солнечных батарей является литий-железо-фосфат LiFePO4, он же LFP, еще встречается название «Лифер». Эта технология имеет в несколько раз больший срок службы, чем у свинцовых АКБ и может использоваться при более глубоких циклах. Благодаря линейным разрядным характеристикам можно использовать меньшую емкость, при разряде большими токами. Они также не требуют обслуживания или вентиляции, в отличие от заливных свинцово-кислотных батарей. LiFePO4 это одна из разновидностей литий-ионных батарей, но в отличие от них LiFePO4 пожаро-взрывобезопасны.

Литий-титанатные, они же LTO

Литий-титанатная АКБ

Можно уверенно сказать, что это великолепные аккумуляторы и одни из лучших на данный момент и они имеют все вышеперечисленные плюсы LiFePO4 аккумуляторов, но и еще могут заряжаться просто огромнейшими токами в 10С (для сравнения «свинец» можно заряжать токами 0,1 – 0,2С) и имеют ресурс 16000 циклов. Из минусов можно отметить высокую цену и больший вес в сравнении с LiFePO4.

Литий-ионные, они же Li-ion

Имеют очень высокую плотность энергии и малый вес, благодаря чему широко применяются на электротранспорте, в том числе в Тесле, но имеют существенный недостаток — при повреждениях и при работе в нештатном режиме могут воспламеняться. У LiFePO4 и Литий-титанатных аккумуляторов отсутствует этот недостаток, поэтому они более предпочтительны для использования в автономных и бесперебойных системах.

Литий-ионный аккумулятор

Подводя промежуточный итог, можно отметить, что первоначальные вложения на литиевые батареи больше, но при эксплуатации стоимость владения получается значительно ниже — за время эксплуатации литиевых аккумуляторов приходится несколько раз заменить свинцовые АКБ.

Виды аккумуляторов и их характеристики

Стартерные аккумуляторы

Выбирать эту разновидность стоит только в том случае, если место, где будет установлен аккумулятор, будет иметь хорошую вентиляцию. Подобная разновидность аккумуляторов, предназначенных для работы в составе солнечной электрической станции, отличается довольно высоким показателем саморазряда. Их используют в тех случаях, когда солнечная батарея вынуждена функционировать в тяжелых условиях.

Аккумуляторы с намазными пластинами

Подобные устройства можно назвать наилучшим вариантом в таких случаях, когда осуществлять постоянное обслуживание системы невозможно. Помимо этого гелевые аккумуляторы незаменимы в случае установки в плохо вентилируемом помещении. Однако подобные накопители электрической энергии нельзя назвать бюджетным вариантом. К тому же продолжительность эксплуатации подобных аккумуляторов относительно невелика. Положительными качествами подобных элементов можно назвать малые потери электрической энергии, что значительно продлит работу станции в ночные часы и пасмурную погоду.

AGM-аккумуляторы

Строение AGM-батареи

Основой работы данных накопителей электрической энергии являются абсорбирующие стекломаты. Между стекломатами располагается электролит в связанном состоянии. Использовать по назначению аккумулятор можно в абсолютно любом положении. Стоимость подобных аккумуляторов относительно невелика, а уровень заряда достаточно высокий.

Срок продолжительности эксплуатации данного аккумулятора составляет около пяти лет. Помимо этого отличительными особенностями аккумулятора AGM-типа, являются: возможность перемещения в полностью заряженном состоянии, способность выдерживать до восьми сотен циклов полного заряда и разряда, относительно небольшие размеры, быстрая зарядка (около семи с половиной часов).

Данный аккумулятор работает в диапазоне температур от пятнадцати до двадцати пяти градусов. Однако подобные аккумуляторы плохо переносят неполный заряд.

Гелевые аккумуляторы

Электролит в данном аккумуляторе имеет консистенцию желе. Конструкция подобных аккумуляторов отличается высокой устойчивостью к заряду и разряду. Они не нуждаются в многочисленных мероприятиях по их обслуживанию. Стоимость подобного элемента относительно невысокая. Потери энергии также не существенны.

Заливные (OPzS) аккумуляторы

Электролит в данных аккумуляторах находится в жидком состоянии. Они не нуждаются в постоянном обслуживании. В большинстве случаев необходимо контролировать уровень электролита примерно раз в год. Подобные устройства, предназначенные для аккумулирования электрической энергии, разработаны для разрядки небольшими токами, а также могут выдерживать большое количество циклов полной зарядки и разрядки.

Однако стоимость подобных устройств довольно высокая, так что их целесообразно использовать в мощных электростанциях, занимающихся преобразованием солнечной энергии в электрическую.

Аккумуляторы по типам

Для солнечной энергетики ценность имеют емкие аккумуляторы

Количество циклов заряда также важно, от этого зависит периодичность смены вышедших из строя устройств. Оба фактора непосредственно устанавливаются используемыми технологиями и применяемыми химическими реакциями в батарее

Существуют следующие виды в зависимости от электролитической составляющей:

  • Аккумуляторы, в которых электролит находится в виде геля. Такие конструкции не требуют периодического обслуживания в процессе эксплуатации. Что касается химической основы, — это обычные свинцово-кислотные батареи. Применение геля в качестве основы электролита дополнительно дает увеличение количества циклов заряда, за счет отсутствия связывания проницаемого ионами вещества с частями материала анода. Другими словами, у таких аккумуляторов меньше падает кислотность электролита, что дает возможность отказаться от периодического поднятия его плотности в процессе использования батареи. Аккумуляторы такого типа обозначаются, как «GEL» на корпусе. Их, наверное, самый большой минус — непереносимость перезаряда или пополнения слишком высокими токами.
  • Обычные AGM. Свинцово-кислотные АКБ, распространенные и зачастую используемые в транспорте. В аккумуляторах этого типа основой реакции служит связка химического обмена ионами между контактами свинца с преобразованием его в оксид металла. Электролитом служит раствор серной кислоты. Как раз последний фактор и обеспечивает минус у таких батарей — жидкость, кроме того, что может закипеть, еще и постоянно теряет свою кислотность из-за оседающих в ней остатков от химических реакций обмена. Такие аккумуляторы требуют периодического повышения плотности в процессе эксплуатации. Уровень электролита в одном положении, относительно пластин электродов, поддерживается пропиткой им специальных матов из стекловолокна.
  • Аккумуляторы, в которых в качестве электролита используется щелочная основа. Материал, применяющийся для пластин электродов — водородный металлогидридный сплав никеля с лантаном или литием в качестве анода, и оксид никеля для катода. Электролитом служит сильнощелочной раствор гидроксида калия (KOH). Маркируются такие аккумуляторы, как NiMH. Плюс подобной батареи — отсутствие «эффекта памяти», что позволяет заряжать ее полностью, вне зависимости от текущего уровня запасенной энергии. Кроме того, они абсолютно безопасны для экологии. Минус — ограниченный срок службы и малое количество циклов.

Также аккумуляторы для солнечных панелей различают по металлам, используемым в качестве основы анода и катода. Среди них:

  • Уже упомянутые свинцово-кислотные батареи, основа которых — свинец (Pl), что обязательно бывает отмечено на корпусе накопителя;
  • Никель-кадмиевые, в которых анод изготавливается из гидрата закиси кадмия Cd(OH)2 или его металлического варианта Cd. Применяемый электролит состоит из смеси гидроксидов лития (LiOH) и кадмия (KOH). Катод выполнен путем соединения графитового порошка с гидратом закиси никеля Ni(OH)2. Обычно батареи такого типа маркируются, как NiCd. Характерным минусом служит долгое время заряда и относительно невысокая емкость АКБ, которая еще и уменьшается в процессе эксплуатации из-за сильно выраженного «эффекта памяти» никель-кадмиевых накопителей. Плюсом служит — низкая цена в соотношении с аналогами и малый нагрев при зарядке.
  • Литий ионные с пометкой Li-ion на корпусе. Анод в них выполнен на основе графита, нанесенного на алюминиевую фольгу, а катод с использованием кобальтита лития (LiCoO2) на тонкой медной поверхности. Литиевые аккумуляторы характеризуются низким уровнем саморазряда и быстрым набором энергии. К сожалению, взрывоопасны при неправильном использовании. Еще один минус — они дороги.

Применяются и другие виды по структуре и составу аккумуляторные батареи, но частота их использования с солнечными панелями практически равна нулю.

Оптимальное место для размещения

Солнечные батареи 12В для зарядки автомобильного аккумулятора, как и солнечные батареи для туристов, требуют для нормальной работы наличия солнца и удачно выбранного положения, при котором световой поток падает перпендикулярно на всю поверхность светочувствительных элементов. При больших размерах панелей, позволяющих получить от зарядки максимальный эффект, размещение устройства становится заметной проблемой.

Солнечная зарядка для автомобильного аккумулятора вставляется в специальное гнездо на штанге, которая имеет возможность фиксации под определенным углом к горизонту. При повороте на солнце и выборе оптимального наклона рабочая поверхность получает световой поток максимальной силы.

Наиболее удобными считаются два варианта:

  1. Размещение панелей на крыше салона.
  2. Укладка на верхнюю плоскость приборной доски.

Оба варианта имеют свои достоинства и недостатки, поэтому следует поговорить о них особо.

Крыша авто

Недостатком этого варианта является необходимость как-то фиксировать панели на крыше, поскольку они имеют относительно небольшой вес и могут быть сдвинуты или сброшены обычным порывом ветра. При движении проблема многократно возрастает, так как встречный поток воздуха создает значительное давление и может сорвать панели. Во время движения есть риск не сразу заметить этот момент, что вынудит разворачиваться и ехать на поиски.

Кроме того, светочувствительные элементы, расположенные на крыше автомобиля, в городских условиях легко могут стать добычей для асоциальных личностей, что также осложняет монтаж в этом удобном, но слишком открытом месте.

Приборная панель

Верхняя плоскость приборной доски удобна для размещения солнечной панели подходящего размера. Устройство находится внутри салона, что обеспечивает ему защиту от атмосферных проявлений или посягательств нечистых на руку граждан.

Дополнительным удобством является возможность присоединения к прикуривателю или соответствующим клеммам, что гораздо удобнее, чем при установке панелей на крыше, когда с проводами возникает небольшая проблема. Можно заряжать аккумулятор как на стоянке, так и во время движения без принятия дополнительных мер для усиленной фиксации устройства.

Еще одним недостатком является возможность получения эффективного солнечного потока только при определенном направлении движения или расположении машины во время стоянки. Если направление движения не совпадает с положением солнца, эффективность работы панелей резко падает. Несмотря на заявления производителей о способности работать в пасмурную погоду, устройство заметно теряет производительность при ограничении доступа к прямому потоку света.

Что это такое

Процесс генерирования электричества из частиц солнечного света – фотонов – в перечне природных компонентов называется фотоэлектрическим эффектом. После открытия данного физического явления встал вопрос о том, как его можно контролировать. С этой целью были созданы специальные компактные электронные приспособления – фотоэлементы, в основе которых содержатся полупроводниковые материалы.

На промышленном производстве нашли способ объединить микроскопические преобразователи в достаточно большие и эффективные панели. В частности, КПД кремниевых модульных гелиопанелей, которые в больших объемах выпускаются современными предприятиями, составляет 18-22 %.

Солнечная батарея состоит из нескольких таких модулей. Через нее солнечные фотоны подаются в электрическую цепь в качестве частиц постоянного тока. Далее они распределяются по аккумулирующим устройствам или трансформируются в заряды переменного тока с напряжением в 220 вольт. Полученная энергия позволяет питать домашние электроприборы.

Как подключаются аккумуляторы

Сразу смиритесь с тем, что вам не хватит одного аккумулятора для поддержания функциональности гелиосистемы. Рассчитав количество аккумуляторов, соедините их удобным для вас способом — последовательно либо параллельно. Характеристики батарей должны быть одинаковыми, производитель — тоже.

Напряжение при последовательном соединении аккумуляторов суммируется. Если же вы избрали параллельное решение, суммировать нужно емкость, а напряжение вычислять по одному накопителю. Связующим звеном между солнечными панелями и аккумулятором является контроллер заряда. Это устройство предотвращает перезаряд и нормирует напряжение.

Философия выбора энергосистемы на солнечных батареях

Итак, нужно решить, для чего будет применяться система.

Аварийный резерв

В случае кратковременного пропадания напряжения в городской сети нужно обеспечить работу жизненно важных приборов в доме – отопление, связь, освещение, холодильник. Все остальные приборы по возможности не использовать. Предполагается, что авария – явление редкое и непродолжительное.

В этом случае конфигурация системы с солнечным инвертором и аккумуляторами будет минимальной.

2. Экономия

Если планируется использовать солнечную энергию в целях экономии, то нужно наращивать мощность системы. И выбирать такой режим работы инвертора, когда энергия солнца “подмешивается” к энергии, которую мы оплачиваем по счетчику. Либо некоторые линии питаются постоянно только от солнечных батарей.

Тем самым экономится электроэнергия, которую мы получаем из города, при неизменном потреблении всего дома. И в этом случае можно говорить об окупаемости такой системы на солнечных батареях.

Разумеется, этот вариант включает в себя и аварийное электропитание, т.е. первый случай.

Полная замена

Этот вариант – полный отказ от городской электросети. Городская электросеть нужна будет лишь для аварийного резервирования системы на солнечных батареях, если она вдруг выйдет из строя. Такая конфигурация системы будет иметь максимальную мощность и стоимость.

В этом случае желательно также иметь и генератор, который понадобится в случае недостаточной энергии от солнца. Это может происходить, например, зимой, когда активность солнца минимальна

Генератор послужит для зарядки аккумуляторов и питания важной нагрузки

Емкость

При расчете емкости устанавливаемых в систему солнечной электростанции аккумуляторов следует учитывать следующие параметры:

Температура эксплуатации аккумулятроных батарей – от нее напрямую зависит емкость. Емкость АКБ указывается при температуре окружающей среды в 20°С, а уже при 0°С – емкость снижается до 80%. В общем, вот таблица:

Емкость аккумулятора в зависимости от температуры

В нижней части таблицы указывается коэффициент, на который необходимо умножить емкость в зависимости от температурных условий. Становится понятным, что аккумуляторы выгоднее хранить в отапливаемом помещении.

Уровень допустимого разряда. Батареи нельзя разряжать на все 100% — так они очень быстро выходят из строя, поэтому остаточный ток должен составлять не менее 60-70% и чем больше этот %, тем дольше служит аккумулятор в солнечной электростанции.

Что подключается. К сожалению, стоимость аккумуляторных батарей на данный момент такова, что полностью заменить потребление всех токоприемников с их помощью невозможна. Поэтому под аккумуляторы не подключают ни стиральные машины, ни пылесосы, ни другие мощные потребители. Подключается освещение, холодильник, компьютер/ноутбук.

КПД инвертора. Современные преобразователи постоянного тока в переменный весьма производительны, но не превышают 96%,т.е. 4% вы будете терять гарантированно. Подключение светодиодного освещения напрямую к сети в 12В значительно снижает потери.

При различных подходах к экономии электричества, ваши показатели в таблице могут значительно отличаться.

Токоприемники, способные кормиться от аккумуляторов

  • Переводим потребляемую мощность в амперы 6000 Вт / 12 вольт = 500 А
  • 500 А /1,03 = 515 А (делим на коэффициент, при использовании аккумулятора при t = 25°С
  • 515 А / 0,3 = 1716 А (делим на % допустимого разряда батареи)
  • 585,73 А/ 0,96 = 1787 А (делим на КПД инвертора).

Как видим, для обеспечения 6 кВт в сутки понадобится аккумуляторы, общей емкостью не менее 1787 А/ч

Подключение батарей и работа солнечной системы

Суммарная мощность нагрузок, подключаемых к источнику питания, значительно превышает возможности отдельной аккумуляторной батареи. При наличии большого количества электрических приборов, потребуется несколько аккумуляторов, соединенных между собой.

Соединить батареи в общий массив можно последовательно, параллельно или смешанным способом. Все зависит от того, какие параметры напряжения и мощности требуется получить на выходе.

Аккумуляторы размещаются непосредственно в доме или в отдельном строении, предусмотренном для этих целей. Основным условием является соблюдение температурного режима в 10-25 градусов и отсутствие влаги. Конструкция современных батарей отличается повышенной экологической безопасностью, поэтому устройство специальной вентиляции помещения не требуется. Тем не менее, не рекомендуется использовать под аккумуляторы жилые помещения.

Все АКБ этого типа обладают значительной массой и устанавливаются на полу или стеллажах с прочной конструкцией. Следует сразу же принять меры и предотвратить их падение с высоты. В противном случае, они выйдут из строя, а растекшийся электролит может нанести вред здоровью людей. Все аккумуляторы следует размещать вплотную друг с другом, поскольку длинный соединительный кабель приводит к увеличению электрического сопротивления и падению КПД всей системы.

В случае соединения АКБ параллельным или комбинированным способом, устройства могут разбалансироваться по уровням зарядки. Это приведет к неполному циклу функционирования, и ускоренному расходованию накопленных ресурсов. Предотвратить подобную ситуацию можно с помощью контроллера, управляющего процессами заряда. Следует дополнительно установить специальные перемычки, выравнивающие заряд.

Чтобы исключить неравномерную зарядку и разрядку, рекомендуется соединять одинаковые устройства. Идеально, когда они одной модели и из одной партии. Для снижения потерь от сопротивления кабеля и стабилизации напряжения, совместно с аккумуляторами устанавливается инвертор.

Эксплуатационные параметры

Прежде чем приобрести аккумулятор для солнечных панелей, нужно ознакомиться со всеми эксплуатационными нюансами. Это связано с тем, что только правильно подобранная батарея может обеспечить надёжную работу всей системы. Главными показателями считаются:

  • Уровень плотности энергии.
  • Ёмкость АКБ.
  • Тип.
  • Температурный режим.
  • Способность к саморазряду.

Специалисты определяют ёмкость батареи по величине заряда, который замеряют в процессе отдачи энергии конечным потребителям. Международная система единиц широко используется для технических измерений. А вот в странах СНГ уже давно сложилась традиция определять ёмкость аккумулятора в амперах за час. Чтобы максимально точно сравнить имеющиеся конструктивные особенности разных агрегатов, используется плотность энергии. В этом случае обязательно учитывается общее количество энергии, которая распределяется в единице объёма аккумулятора. Рекомендуем: Выбор АКБ: какой ёмкости нужен аккумулятор Что касается саморазряда, эта функция используется для проведения точного анализа потерь заряда, когда система работает на холостом ходу. Впервые этот термин был введён специалистами для оценки качества работы определённой установки, когда нужно было добиться длительного хранения энергии. Всегда нужно помнить, что если аккумулятор хранится в помещении, где температура воздуха превышает отметку +40 ˚С, то уже через несколько месяцев наступит потеря ёмкости на 40—50%.

Принцип работы солнечной электростанции в домашних условиях

Солнечная электростанция – это система состоящая из панелей, инвертора, аккумулятора и контроллера. Солнечная панель трансформирует лучистую энергию в электричество (как было сказано выше). Постоянный ток попадает в контроллер, который распределяет ток по потребителям (например, компьютер или освещение). Инвертор преобразовывает постоянный ток в переменный и обеспечивает работу большинства электрических бытовых приборов. В аккумуляторе накапливается энергия, которая можно расходовать в темное время суток.

Видео описание

Наглядный пример расчетов, показывающий, сколько панелей нужно для обеспечения автономного энергоснабжения, смотрите в этом видеоролике:

Как солнечная энергия используется для получения тепла

 Гелиосистемы применяются для нагревания воды и отопления жилища. Они могут давать тепло (по желанию владельца) даже тогда, когда отопительный сезон закончится, и обеспечивать дом горячей водой бесплатно. Простейшее устройство представляет собой металлические панели, которые устанавливают на крыше дома. Они аккумулируют энергию и согревают воду, которая циркулирует по скрытым под ними трубам. Функционирование всех гелиосистем основано на этом принципе, несмотря на то, что конструктивно они могут отличаться друг от друга.

Солнечные коллекторы состоят из:

  • бака-аккумулятора;
  • насосной станции;
  • контроллера;
  • трубопроводы;
  • фиттингов.

По типу конструкции различают плоские и вакуумные коллекторы. У первых дно покрыто теплоизоляционным материалом, а жидкость циркулирует по стеклянным трубам. Вакуумные коллекторы отличаются большой эффективностью, потому что теплопотери в них сведены к минимуму. Этот тип коллектора обеспечивает не только отопление солнечными батареями частного дома – его удобно использовать для систем горячего водоснабжения и подогрева бассейнов.

Принцип действия солнечного коллектораИсточник 21ek.ru

Популярные производители солнечных батарей

Чаще всего на прилавках встречается продукция компаний Yingli Green Energy и Suntech Power Ко. Также популярностью пользуются панели HiminSolar (Китай). Их солнечные батареи производят электроэнергию даже в дождливую погоду.

Производство солнечных батарей налажено и у отечественного производителя. Этим занимаются такие компании:

  • ООО «Хевел» в Новочебоксарске;
  • «Телеком-СТВ» в Зеленограде;
  • «Sun Shines» (ООО «Автономные Системы Освещения») в Москве;
  • ОАО «Рязанский завод металлокерамических приборов»;
  • ЗАО «Термотрон-завод» и другие.

По стоимости всегда можно найти подходящий вариант. Например в Москве на солнечные батареи для дома стоимость будет варьироваться от 21 000 до 2 000 000 руб. Стоимость зависит от комплектации и мощности устройств.

Солнечные батареи не всегда плоские – есть ряд моделей, которые фокусируют свет в одной точкеИсточник pinterest.com

Этапы монтажа батарей

  1. Для установки панелей выбирается самое освещенное место – чаще всего это крыши и стены зданий. Чтобы устройство функционировало максимально эффективно, панели монтируются под определенным углом к горизонту. Учитывается также уровень затемненности территории: окружающие предметы, которые могут создавать тень (постройки, деревья и т. п.)
  2. Устанавливаются панели при помощи специальных крепежных систем.
  3. Затем модули соединяются с аккумулятором, контроллером и инвертором, и производится наладка всей системы.

Для монтажа системы всегда разрабатывается персональный проект, который учитывает все особенности ситуации: как будет выполняться установка солнечных батарей на крыше дома, цена и сроки. В зависимости от вида и объема работ, все проекты рассчитываются в индивидуальном порядке. Клиент принимает работу и получает на нее гарантию.

Установка солнечных батарей должна производиться профессионалами и с соблюдением мер безопасностиИсточник pinterest.ca

Как итог – перспективы развития солнечных технологий

Если на Земле максимально эффективной работе солнечных батарей мешает воздух, который в известной мере рассеивает излучение Солнца, то в космосе такой проблемы не существует. Учеными ведется разработка проектов гигантских орбитальных спутников с солнечными батареями, которые будут работать 24 часа в сутки. От них энергия будет передаваться на наземные приемные устройства. Но это дело будущего, а для уже существующих батарей усилия направлены на повышение энергоэффективности и уменьшение размеров устройств.

Оборудование для солнечной электростанции

Эффективность работы солнечных панелей для частного дома определяется не только правильным подбором и расчетом числа модулей. Во многом она зависит от выбора оборудования.

Аккумуляторы

Наилучшие результаты в системах показывают литиевые АКБ, однако стоимость их пока непомерно высока – порядка 4 долларов на 1 Вт мощности. При этом их ресурс составляет 1000-2000 циклов заряд-разряд, что соответствует сроку эксплуатации 3-6 лет. В этом отношении выгоднее кислотно-свинцовые батареи. При том же ресурсе их стоимость почти в 10 раз ниже – около 38 центов на 1 Вт.

Для дома лучше использовать необслуживаемые батареи – AGM или гелевые

При желании получить большую экономию следует обратить внимание на обслуживаемые тяговые аккумуляторы. Их ресурс работы (с учетом замены электролита, восстановления пластин) значительно выше

Однако их придется устанавливать в специальном помещении с соблюдением обязательных условий (например, оборудованном отдельной вентиляционной установкой).

Нужное напряжение батарей получают путем последовательного соединения.

Контроллер панелей

Устройство отвечает за передачу энергии от солнечных панелей на аккумуляторы или на вход ведомого сетью инвертора.

В настоящее время большинство контроллеров используют один из двух принципов регулирования:

  1. ШИМ (PWM). Использует широтно-импульсную модуляцию, работает при превышении напряжения батарей над АКБ до двукратного.
  2. MPPT (Maximum Power Point Tracking). Устройство обеспечивает максимальную отдачу мощности, работает с любыми разностями напряжений и обладает повышенным, по отношению к контроллеру ШИМ, КПД. Однако при этом стоит, при прочих равных, в среднем в 4 раза дороже.

Для мощных солнечных станций для большого дома следует отдать предпочтение именно второму варианту.

Инвертор

Специфичен только для сетевых (ведомых сетью) солнечных станций. Для автономных и гибридных используются одни и те же модели, но в различных режимах. Современные технологии позволяют получить высокий КПД и качество выходного напряжения. При этом могут формироваться как однофазная, так и трехфазная система напряжений.

Где купить

Аккумуляторы, используемые в солнечных светильниках, достаточно широко используются для питания различных электронных устройств. В связи с этим, при необходимости их замены, всегда есть возможность приобрести аналогичные тем, что были установлены производителем таких светильников, или подобрать подобные им, в соответствии с техническими характеристиками, условиями эксплуатации и экологической безопасностью устройств.

Все выше перечисленные виды аккумуляторов реализуются в розничной торговле, в различных торговых и специализированных сетях, что позволяет без труда приобрести необходимую модель.

Кроме этого, можно воспользоваться онлайн продажами, которые осуществляются в сети интернет. В этом случае можно ознакомиться с предложениями различных компаний, изучить технические характеристики моделей и их эксплуатационные показатели, сравнить стоимость и условия поставки.

По какой цене можно купить аккумулятор?

В таблицах представлены несколько производителей выпускающих аккумуляторы по технологиям AGM и GEL.

Технология AGM

Произв.

Trojan

Haze

Altek

Ventura

Volta Batteries

Leoch Batteries

Страна

США

Англия

Украина

Китай

Китай

Китай

Название

Trojan 6V-AGM

HZB12-200

Altek 6FM200

AGM

Ventura GPL 12-200

Volta ST 12-200

Leoch DJM 12200

Емкость, Ач

200

200

200

200

200

200

Цена, у.е.

455

475

456

443

401

394

Технология GEL

Произв.

Trojan

Altek

ProLogix

Alva

Luxeon

Challenger

Страна

США

Украина

Китай

Китай

Китай

Китай

Название

Trojan 27-GEL

Altek 6FM100GEL

ProLogix GK-100-12-GEL

Alva AS12-100

Luxeon LX12-100G

Challenger G12-100

Емкость, Ач

91

100

100

100

100

92

Цена, у.е.

559

235

236

226

251

312
