Солнечные батареи для дома, дачи. все подробности: что, как и зачем

Содержание

Выбираем подходящий солнечный коллектор

Необходимо ознакомиться с рынком и выбрать самые подходящие солнечные батареи для отопления дома. Они бывают 3-х типов:

Воздушные – внутри них располагается воздух и абсорбирующий тепло элемент. Несмотря на скромную стоимость, они должного распространения не получили, так как характеризуются низким КПД
Вакуумные – внутри располагаются определенного диаметра стекло трубки, содержащие в себе трубки меньшего диаметра, по которым циркулирует теплоноситель. Между трубками создается вакуум, характеризующийся высокими теплопроводящими свойствами
Плоские – наиболее распространенные коллекторы. Они представляют собой короб, лицевая сторона которого накрыта стеклом. Под ним пролегает абсорбирующий тепло элемент, который контактирует с трубками, содержащими теплоноситель. Энергия последнего забирается и аккумулируется в электрическую

Как работают солнечные батареи

Солнечный свет попадая на элементы солнечных панелей, преобразуется в постоянный электрический ток. Инвертор преобразовывает постоянный ток в переменный ( в привычные нам 220в), а он, попадая в контроллер, отправляется к потребителям (бытовой технике, осветительных устройств). Аккумулятор же выполняет роль буфера между солнечными батареями и инвертером. Мощность инверторов может быть разной: 250-8000 Вт

Главные параметры, на которые следует обращать внимание: напряжение, мощность. Причем нужно не просто изучить характеристики, а соотнести эти параметры друг с другом

Отмечают наиболее подходящие варианты, исходя из напряжения (В) и мощности (Вт):

12 В, 600 Вт;
24 В, 600-1500 Вт;
48 В, от 1500 Вт и выше.

https://www.youtube.com/watch?v=6gicYfuIeI4
Принцип действия солнечных батарей

Существующие разновидности преобразователей:

Автономные. Функционируют без подключения к основной энергосети. При выборе автономных преобразователей учитывают мощность всей подключаемой техники. Дополнительно делают запас, т. к. некоторые устройства при включении создают повышенную нагрузку из-за существенных значений пусковых токов.
Синхронные. Модуль подключен к основной энергосети. Он также оснащен аккумуляторной батареей, имеет свойство накапливать энергию. Излишки «сбрасываются» обратно в сеть. При возникновении перебоев (отмечается недостаток электроэнергии), модуль снова получает требуемое количество от основного источника.

Существуют также многофункциональные устройства. Они объединяют возможности первого и второго варианта. Кроме того, различают преобразователи по форме сигнала напряжения:

синусоида: модули с таким элементами стоят дороже, т. к. обеспечивают более высокое качество тока, появляется возможность подключить крупногабаритную технику;
прямоугольный: недорогие преобразователи, чаще всего используются для обеспечения питания осветительных приборов, многие виды техники несовместимы с источниками напряжения данной формы;
псевдосинусоидальный: представители низкой ценовой категории, т. к. качество сигнала ниже, чем в первом случае, они подключаются к любым приборам.

Реальная выработка солнечной электростанции для дома

Выработка зависит от мощности и угла наклона панелей, интенсивности солнца и продолжительности светового дня.

Между собой батареи отличаются площадью, что отражается на их мощности. Это может быть 10Вт, 100Вт, 150Вт, 260Вт и так далее. Однако реальная выработка панели обычно выше её номинальной мощности, так как необходимо учитывать коэффициент интенсивности солнца. В южных регионах солнце светит сильнее и дольше, а в северных слабее и меньше, поэтому одна и та же панель вырабатывает разное количество электроэнергии.

Пример из практики

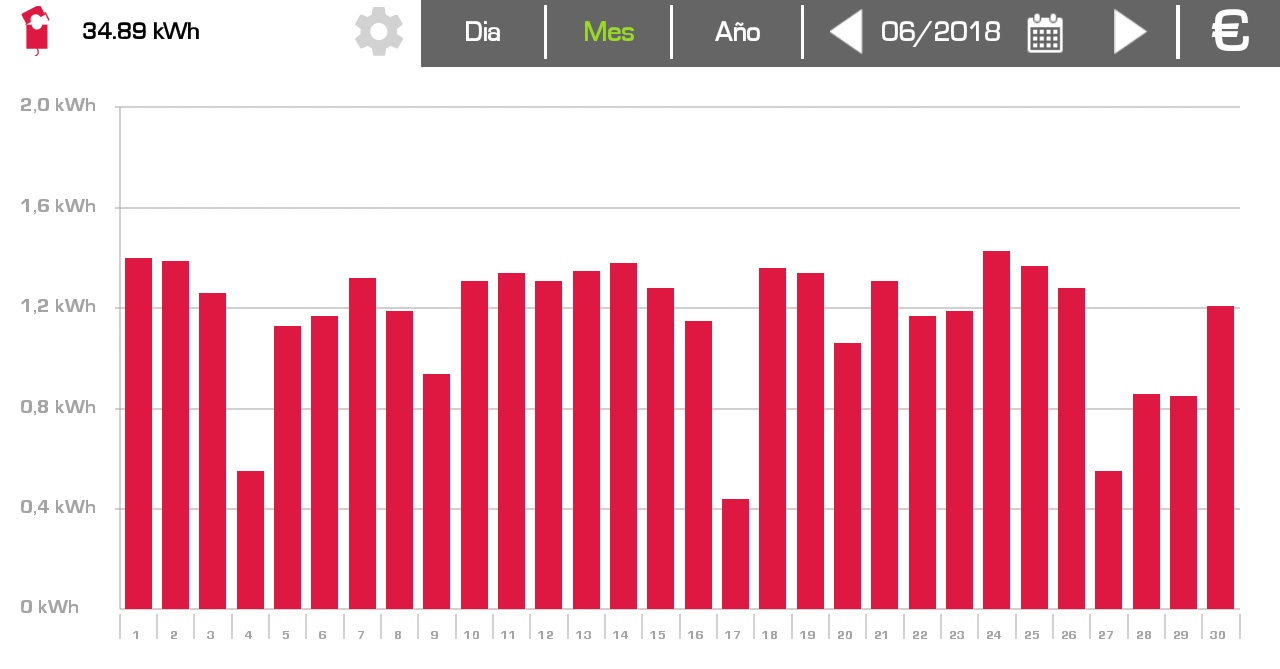

Это график выработки электроэнергии одной панелью мощностью 260Вт за июнь 2018 года. Суммарная выработка станции за месяц — 34,89 кВт. Из расчета, что номинальная месячная мощность батареи — 7,8кВт (260Вт Х 30 дней), её фактическая мощность оказалась в 4.5 раза выше (поправочный коэффициент). Летом он больше, зимой – меньше или вообще отсутствует.

Из графика видно, что выработка непостоянна и присутствуют резкие спады – это пасмурные дни, когда световой день короче, а солнечная активность очень слабая. Худшая производительность была зафиксирована 17.06 — около 0.4кВт, а максимальная 25.06 — около 1.4кВт.

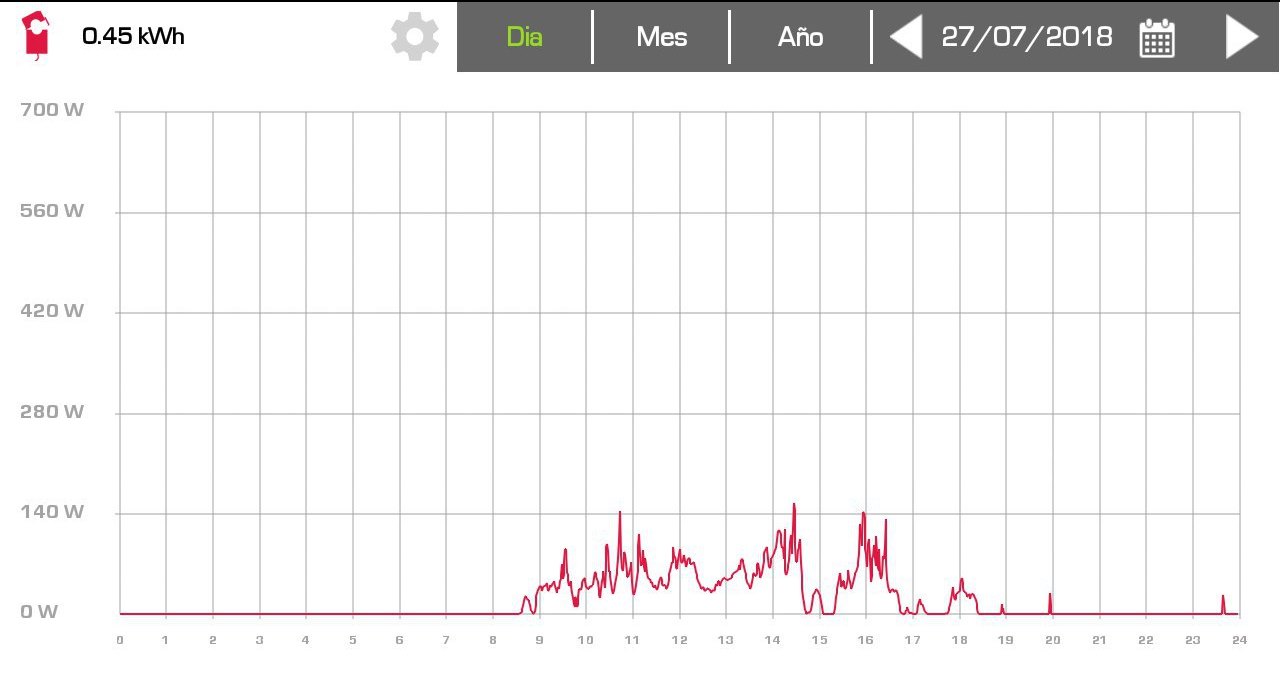

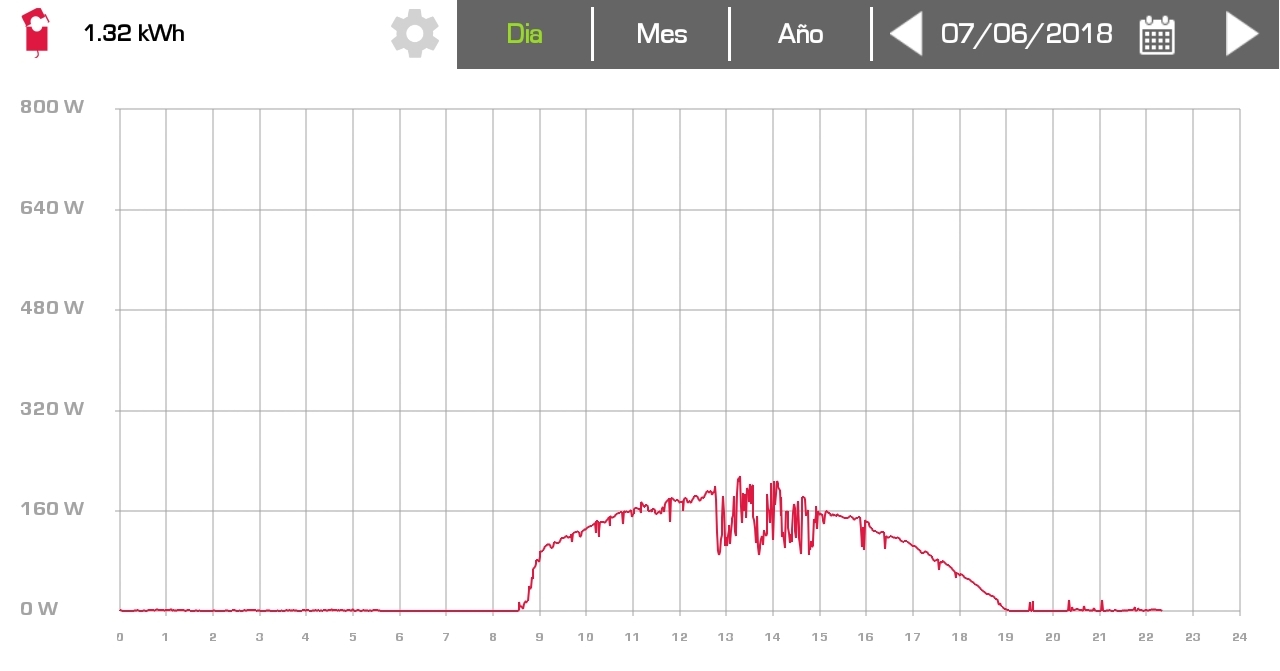

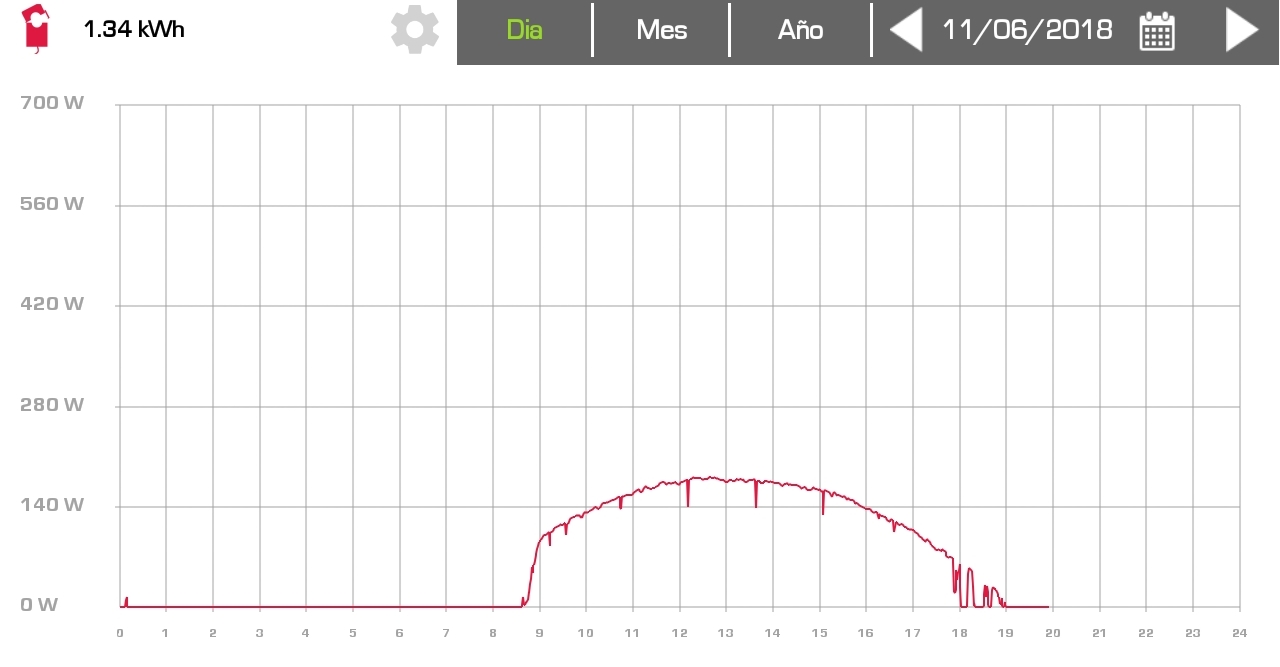

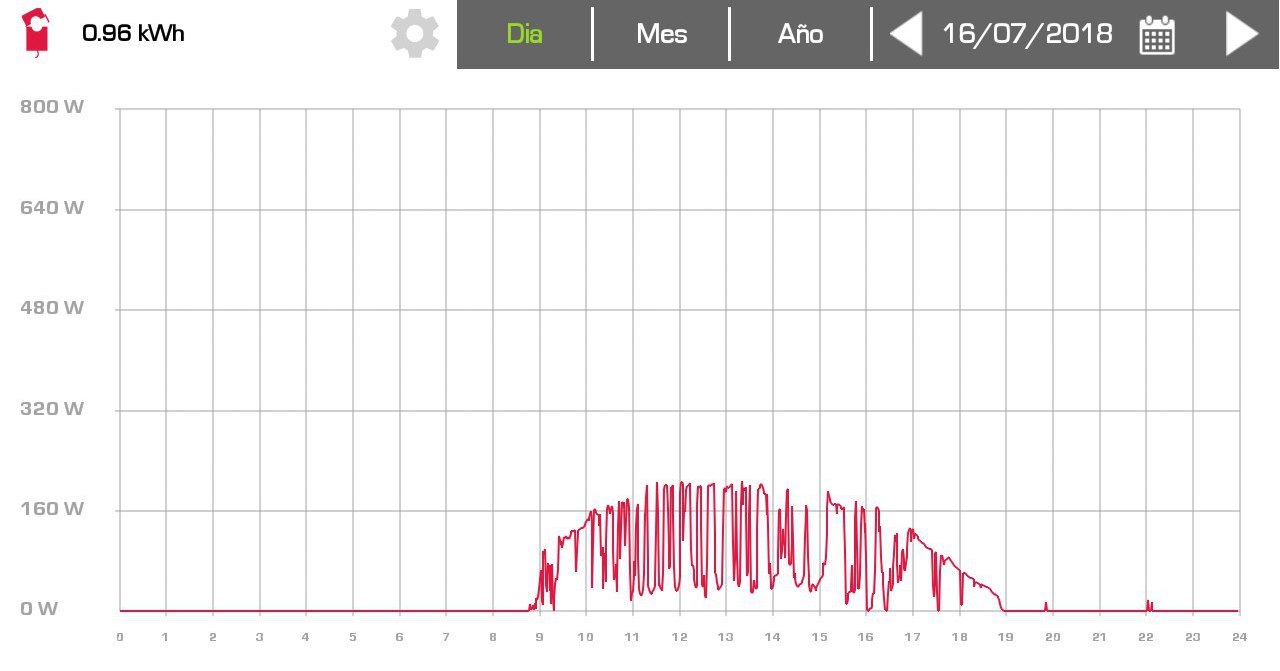

А вот так выглядит выработка солнечной батареи по часам в течение дня:

Выработка начинается ближе к 9 утра, достигает пика к 13:00, затем постепенно снижается и прекращается около 19:00. В течение дня есть небольшие провалы — когда солнце было закрыто облаками.Примерно с 13:00 до 15:00 выработка электроэнергии была нестабильна из-за облачности. Но и это не сильно сказалось на итоговой производительности станции — 1.32кВт.В течение дня было множество провалов, что и отразилось на итоговой выработке станции — 0.98кВт.А это пасмурный дождливый день, когда солнечная активность очень слабая и выработка в течение дня составила 0.45кВт.

Из этого можно сделать вывод, что целиком полагаться на солнечную электроэнергию сложно. Производительность станции сильно зависит от интенсивности солнца и даже летом она может быть непостоянна из-за пасмурной погоды.

Солнечная батарея – что это такое?

Устройство солнечной батареи основано на способности фотоэлементов преобразовывать солнечную энергию в электричество. Соединенные в общую систему, эти преобразователи создают многоячеистое поле, каждая ячейка которого под воздействием солнечной энергии становится источником электрического тока, который затем аккумулируется в специальных устройствах – аккумуляторах. Разумеется, что мощность такого устройства тем выше, чем больше данное поле. То есть чем больше в нем фотоэлементов, тем большее количество электроэнергии оно способно произвести.

Но это не значит, что только огромные площади, на которых возможна установка солнечных батарей, могут обеспечить необходимой электроэнергией. Существует множество гаджетов, которые имеют возможность работать не только от привычных всем автономных источников питания – батареек, аккумуляторов – но и использовать энергию солнца. В конструкции таких приборов вмонтированы портативные солнечные батареи, дающие возможность как подзаряжать устройство, так и работать автономно. Например, обычный карманный калькулятор: в солнечную погоду, положив его на стол, можно обеспечить подзарядку батареи, что продлевает срок ее службы на долгие годы. Существует масса различных устройств, где такие батареи используются: это и ручки-фонарики, и фонарики-брелоки и т. д.

На дачных и загородных участках в последнее время стало модным использовать для освещения фонарики на солнечных батареях. Экономичное и несложное устройство обеспечивает освещение вдоль садовых дорожек, на террасах и во всех необходимых местах, используя электроэнергию, накопленную в светлое время суток, когда светит солнце. Экономные лампы освещения способны расходовать эту энергию достаточно долгое время, что и обеспечивает большой интерес к таким устройствам. Освещение на солнечных батареях используется и в домах, коттеджах, а также подсобных помещениях.

Монтаж солнечных батарей своими руками

Монтаж солнечных батарей своими руками можно условно разбить на несколько взаимосвязанных между собой этапов. Давайте в этом подробно разберёмся.

Этап проектирования

На этом этапе вам необходимо определиться с местом установки солнечных панелей и вспомогательного оборудования. Ведь, если вы хотите выполнить монтаж собственной электростанции, для получения электроэнергии в 220 В, вам следует приобрести помимо солнечных батарей, следующие комплектующие:

Аккумуляторная батарея хранит электроэнергию переданную от солнечной батареи, для дальнейшего использования в ночное время. Следовательно, ёмкость аккумулятора должна быть с существенным запасом, чтобы обеспечить бесперебойную поставку электроэнергии в пасмурную погоду.
Контроллер заряда перераспределяет электроэнергию от солнечной батареи к аккумулятору. После того как он заполнится, энергия автоматически поступает во внешнюю сеть.
Инвертор необходим для преобразования электрического тока из постоянного в переменный.
Соединительная проводка для подключения оборудования между собой.

Создав подробный план расположения всех элементов, можно плавно переходить к следующему этапу монтажа солнечных батарей своими руками.

Монтаж каркаса под солнечную батарею

Не зависимо, какое место было выбрано под монтаж солнечной батарей, каркас будет важным элементом в данном проекте. Как правило, он изготавливается из прочных и долговечных материалов (металлических уголков и профилей) и устанавливается на крушу дома. Между кровлей и солнечной батареей, необходимо оставить вентиляционный зазор не меньше 20 см.

Монтаж солнечной батареи

Монтаж солнечных батарей, не требует наличие каких то специальных навыков и требований. Достаточно надёжно закрепить панели в каркасе, а затем подключить вспомогательное оборудование.

Необходимо учесть один фактор!!! Как правило, расположение солнца в зимний период значительно отличается от летнего. Поэтому, каркас рекомендуется изготовить с функцией регулировки наклона.

Подбор узлов гелиоэлектростанции

Для изучения проекта независимого источника питания можно рассмотреть электростанцию на дачу из фотоэлектрических панелей.

Исходные параметры:

потребление (Е), кВт/ сутки — 14;
мощность нагрузки (среднее, максимальное, пиковое значение), Вт — 700, 1500, 1850;
место расположения объекта недвижимости — г. Казань.

Подразумевается сезонная генерация (март — сентябрь).

Определение рабочего напряжения системы

Напряжение сети постоянного тока, V	Особенности	Рекомендованная мощность, кВт
12	Параллельное включение АКБ увеличивает силу тока на выходе, поэтому применяют провода с большим поперечным сечением	До 1,5
24	Замена аккумуляторных батарей выполняется парами	1,5-3
48	Этот уровень напряжения увеличивает опасность поражения пользователей электрическим током	6 и более

Комплектование батареи солнечными модулями

Формула расчета мощности панели преобразователя — P = (Е*1000)/ (К*И), где:

Е — среднесуточное потребление электроэнергии;
1000 — относительная светочувствительность фотоэлементов;
К — коэффициент потерь;
И — инсоляция при оптимальном положении панелей относительно падающих лучей.

Если рабочая зона блока установлена горизонтально, среднее значение солнечной радиации для Казани летом составляет 4,49 кВт*ч/м кв. Подставив исходные параметры, вычисляют мощность электрического источника автономного питания: P = (14*1000)/ (4,49*0,7) ≈ 4450 Вт.

Обустройство аккумуляторного энергоблока

При выборе АКБ учитывают следующие факторы:

для системы с фотоэлектрическими преобразователями подходят АКБ с маркировкой Solar;
необходимо покупать комплект батарей из одной товарной партии (подразумеваются одинаковые технические параметры АКБ);
полная разрядка уменьшает срок службы аккумуляторов, поэтому значение поддерживают от 50 до 70%;
достаточный энергетический запас — сутки.

Для установки АКБ применяют отапливаемое помещение. Рекомендуемая температура воздуха: +25°C.

Аккумулятор для солнечных батарей.

Выбор хорошего контроллера

Хорошее оснащение блока управления обеспечивает поэтапный процесс зарядки, продлевающий ресурс АКБ. Сложный контроллер обеспечивает коммутацию автономного и сетевого источников питания по установленному алгоритму.

Подбор инвертора лучшего исполнения

Эффективное преобразование выполняется без больших потерь (КПД>90%). Важный параметр генерации — форма выходного сигнала. Чем точнее синусоида блока питания, тем лучше.

Качество продаж и перспективы развития солнечных технологий

Современны рынок и его технологии продаж не оставляют у покупателя однозначной оценки. Особенно высокотехнологическое оборудование и устройства. Это касается и рынка по продаже солнечных систем электроснабжения. Так как технологии производства сами по себе очень энергоемкие, то при желании приобрести солнечные батареи или купить солнечную электростанцию для дома, цена в обоих случаях будет призывать к детальному анализу не только по техническим и технологическим особенностям, но и по экономическим обоснованиям.

Немаловажным фактором при покупке ФСЭ является качество услуг продажи. Если под ценой товара мы будем понимать только его чековый номинал, то под стоимостью мы можем в рамках статьи договориться понимать еще и все виды накладных расходов, надежность продавца и товара, а также затраты времени и моральные силы.

Так, стоимость солнечных батарей для дома или стоимость комплекта солнечной электростанции для дома одного и того же производителя у разных продавцов может существенно отличаться. Причина может быть следующей:

предварительный инженерный расчет продавец не проводит. Значит, вам требуется обратиться в другое место. А это время и транспорт;
продавец проектных работ не осуществляет. Придётся потратиться, использовать дополнительное время и транспорт;

3D-схема установки солнечных панелей

некоторые комплектующие у продавца отсутствуют. Вам опять придётся искать товар в другом магазине, что может быть дороже и опять потребуется дополнительное время и транспорт;
монтажных бригад по установке оборудования у продавца просто нет. Снова затраты по времени;
продавец логистикой не занимается

Значит, возможна ситуация, когда все будет в сборе, но одного важного элемента придётся ждать неизвестное количество дней. И так далее.

Будущее за альтернативными источниками энергии

Стремительное проникновение в нашу жизнь новых технологий применения альтернативных источников электричества и тепла направляет наш выбор все чаще приобретать солнечные электростанции, солнечные коллекторы (теплостанции), бытовые ветро- и гидростанции, а также применять тепловые насосы и разнообразные электрогенераторы. Так за последние годы получен значительный опыт в применении во многих сферах хозяйствования фото электрических систем электроснабжения. Это касается применения солнечных батарей и солнечных коллекторов в бытовых условиях: в частных домах и на дачах.

Использование солнечной энергии — оптимальное решения для дома и дачи

В заключение можно сказать, что рынок солнечных технологий в настоящее время предлагает широкий выбор разнообразного оборудования. И самое главное, учитывая приемлемую стоимость комплектов солнечных батарей для дома, отзывы об их высоком качестве и длительном периоде надежной эксплуатации, можно сделать вывод, что применение данного оборудование становится в большей степени целесообразным и позволяет участвовать в масштабных экологических проектах и программах.

Коэффициент полезного действия

Этим параметром обозначают эффективность процесса фотоэлектрического преобразования. КПД кремниевых (Si) пластин составляет 18-25%. Лучшие показатели обеспечивают многослойные панели (GaInP, Ge, GaAs) — до 32%.

Пиковая нагрузка и среднесуточное потребление

Выбирают компоненты оборудования после оценки максимального потребления. Этот параметр зависит от вида нагрузки. Индуктивный характер сопротивления электромотора, например, увеличивает пусковой ток. Оптимизируют режим эксплуатации ограничением мощности. Исключают одновременное подключение к автономному источнику питания электрических плит и кондиционеров, другой техники с большим потреблением энергии. Чтобы вычислить емкость АКБ, рассматривают 24-часовой рабочий цикл оборудования.

Влияние факторов внешней среды на уровень производительности

Причины, уменьшающие КПД фотоэлектрического элемента:

загрязненная поверхность;
перегрев;
затенение рабочей зоны;
падение солнечных лучей под углом к оптимальному направлению.

Количество ясных дней определяет эффективность фотоэлемента. Однако жаркий климат усложняет поддержание температурного режима, установленного производителем.

Уровень производительности батарей уменьшается при затенении рабочей зоны.

Автоматизированный привод, перемещающий пластины рабочего блока перпендикулярно к источнику света — дорогое оборудование. Экономическим расчетом уточняют целесообразность таких инвестиций.

Виды солнечных батарей

В настоящее время солнечные батареи представлены несколькими вариантами в зависимости от типа их устройства, и от материала, из которого изготовлен фотоэлектрический слой.

I. Классификация по типу их устройства:

1. Гибкие;
2. Жёсткие.

II. В зависимости от материала, из которого изготовлен фотоэлектрический слой выделяют:

Солнечные батареи, фотоэлемент которых выполнен из кремния. Они в свою очередь бывают монокристаллическими, поликристаллическими и аморфными. Монокристаллические панели достаточно дорогой вариант, но они отличаются высокой мощностью. Поликристаллические дешевле, чем монокристаллические панели. Такие панели медленней теряют свою эффективность с увеличением сроков службы, а так же при нагревании. Аморфные представлены в основном тонкопленочными панелями. Такое устройство солнечной батареи позволяет генерировать солнечный свет, даже в плохих погодных условиях;
Солнечные батареи, фотоэлемент которых выполнен из теллурида кадмия;
Солнечные батареи, фотоэлемент которых выполнен из селена;
Солнечные батареи, фотоэлемент которых выполнен из полимерных материалов;
Из органических соединений;
Из арсенида галлия
Из нескольких материалов одновременно.

Основные типы, которые получили распространение, это многопереходные кремниевые фотоэлементы.

Другие материалы не получили широкого распространения в связи с большой стоимостью.

Солнечные батареи – хорошее долговременное вложение денег

Эффективность вложений в солнечные батареи также зависит от того, где вы их используете. Конечно, в южных и солнечных регионах России выгода от установки солнечных батарей будет больше, чем в северных и малосолнечных. Согласно исследованиям, опубликованным Energy Department, США, инвестиции в солнечные батареи выгодны и приносят прибыль в 45 из 51 штата США (невыгодными для солнечной энергетики штатами оказались северные штаты South Dakota, Idaho, Arkansas, Indiana, North Dakota and Mississippi).

С другой стороны, на Гавайях можно сэкономить около 24% затрат на счетах за электроэнергию (средняя цифра за 25 лет), а в таких штатах как California, New York, Colorado и New Jersey владелец солнечных батарей сэкономит 10%.

Если эти цифры вас не впечатляют, то сравните их с инвестициями в 30-летние бонды US Treasury Bonds, которые принесут прибыль менее 4% за этот период. Если же мы сравним с вложениями в российские ценные бумаги, то есть большой риск не только не заработать, но и потерять деньги. Опыт двух последних кризисов (2008-2010 и 2014-2017 гг) показывает, что простым людям, не играющим профессионально на бирже, гораздо лучше вложить свободные средства в солнечные батареи, а не в банковские вклады или ценные бумаги.

Общий принцип выбора и компоновки деталей для солнечных батарей

В связи с последними требованиями к производству электрической энергии, которые направлены на переход с традиционного сырья, используемого при его производстве, тема солнечных источников питания принимает все более практическое значение. Массовое производство элементов для создания собственной электрической сети уже предлагает потребителю различные варианты обеспечения автономной электроэнергией. Но пока еще стоимость автономного солнечного источника питания достаточна высока и недоступна для массового потребителя.

Но это не значит, что нельзя смастерить солнечные батареи своими руками. При этом просто необходимо определиться со способом сборки такого устройства. Или, приобретая отдельные элементы, компоновать их самостоятельно, или делать все составные части собственноручно.

Из чего, собственно, состоит система питания, основанная на преобразовании солнечной энергии в электрический ток? Основным, но не последним из ее элементов, является солнечная батарея, конструкция которой была рассмотрена выше. Вторым элементом в схеме является контроллер солнечной батареи, задача которого состоит в контроле зарядки аккумуляторных батарей электрическим током, полученным в солнечных батареях. Следующей частью домашней солнечной электростанции является батарея электрических аккумуляторов, в которой и накапливается электричество. И последним элементом «солнечной» электрической цепи будет инвертор, позволяющий полученное электричество небольшого вольтажа использовать для бытовых приборов, рассчитанных на 220 В.

Рассматривая каждый элемент домашней гелиоэлектростанции отдельно, можно увидеть, что каждый ее элемент может быть приобретен в розничной сети, на электронных аукционах и т. д. или собран собственноручно. И даже контроллер солнечной батареи своими руками можно изготовить – при наличии определенных навыков и теоретических знаний.

Теперь что касается задач, которые ставятся перед собственной электростанцией. Они просты и сложны одновременно. Простота их в том, что солнечная энергия используется для определенных целей: освещения, отопления или полного обеспечения потребностей жилища. Сложность – в правильном расчете требуемой мощности и соответствующем подборе комплектующих частей.

Как работают фотоэлементы солнечной батареи

Еще Беккерель доказал, что энергию солнца можно преобразовать в электричество, освещая специальные полупроводники. Позднее эти полупроводники стали называть фотоэлементами. Фотоэлемент представляет собой два слоя полупроводника имеющих разную проводимость. С обеих сторон к этим полупроводникам припаиваются контакты для подключения в цепь. Слой полупроводника с n проводимостью является катодом, а слой с p проводником анодом.

Проводимость n называют электронной проводимостью, а слой p дырочной проводимостью. За счет передвижения «дырок» в p слое во время освещения, создается ток. Состояние атома потерявшего электрон называется «дырка». Таким образом, электрон перемещается по «дыркам» и создается иллюзия движения «дырок».

В действительности «дырки» не передвигаются. Граница соприкосновения проводников с разной проводимостью называется p-n переходом. Создается аналог диода, который выдает разность потенциалов при его освещении. Когда освещается n проводимость, то электроны, получая дополнительную энергию, начинают проникать сквозь барьер p-n перехода.

Число электронов и «дырок» меняется, что приводит к появлению разности потенциала, и при замыкании цепи появляется ток. Величина разности потенциала зависит от размеров фотоэлемента, силы света, температуры. Основной первого фотоэлемента стал кремний. Однако высокую чистоту кремния получить трудно, стоит это недешево.

Когда освещается n проводимость, то электроны, получая дополнительную энергию, начинают проникать сквозь барьер p-n перехода. Число электронов и «дырок» меняется, что приводит к появлению разности потенциала, и при замыкании цепи появляется ток

Поэтому сейчас ищут замену кремнию. В новых разработках кремний заменен на многослойный полимер с высоким КПД до 30%. Но такие солнечные панели дорогие, и пока отсутствуют на рынке. КПД солнечных батарей можно повысить, если устанавливать их на южной стороне и под углом не меньше 30 градусов.

Рекомендуется, солнечные батареи устанавливать на устройство слежения за движением солнца. Это устройство передвигает панели таким образом, чтобы они получали максимально возможное освещение лучами солнца от восхода до заката. При этом КПД солнечных панелей возрастает достаточно сильно.

Солнечные батареи считаются очень эффективным и экологически чистым источником электроэнергии. В последние десятилетия данная технология набирает популярность по всему миру, мотивируя многих людей переходить на дешевую возобновляемую энергию. Задача этого устройства заключается в преобразовании энергии световых лучей в электрический ток, который может использоваться для питания разнообразных бытовых и промышленных устройств.

Правительства многих стран выделяют колоссальные суммы бюджетных средств, спонсируя проекты, которые направлены на разработку солнечных электростанций. Некоторые города полностью используют электроэнергию, полученную от солнца. В России эти устройства часто используются для обеспечения электроэнергией загородных и частных домов в качестве отличной альтернативы услугам централизованного энергоснабжения. Стоит отметить, что принцип работы солнечных батарей для дома достаточно сложный. Далее рассмотрим подробнее, как работают солнечные батареи для дома подробно.

Первые попытки использования энергии солнца для получения электричества были предприняты еще в середине двадцатого века. Тогда ведущие страны мира предпринимали попытки строительства эффективных термальных электростанций. Концепция термальной электростанции подразумевает использование концентрированных солнечных лучей для нагревания воды до состояния пара, который, в свою очередь, вращал турбины электрического генератора.

Поскольку, в такой электростанции использовалось понятие трансформации энергии, их эффективность была минимальной. Современные устройства напрямую преобразуют солнечные лучи в ток благодаря понятию фотоэлектрический эффект.

Современный принцип работы солнечной батареи был открыт еще в 1839 году физиком по имени Александр Беккерель. В 1873 году был изобретен первый полупроводник, который сделал возможным реализовать принцип работы солнечной батареи на практике.

Правильный монтаж

Схема подключения солнечных панелей намного сложнее, чем централизованный ввод городской сети. Домашняя электростанция состоит минимум из четырех элементов.

Мы не рассматриваем примитивные системы освещения садовых дорожек на 12 вольт. Речь пойдет о полноценном энергоснабжении 220 вольт.

Собственно фотоэлементы. Принцип работы и критерии выбора мы уже рассмотрели. Расчет мощности производится от базовой цифры 5 кВт на 1 дом. Это приблизительно 20–40 стандартных панелей площадью по 0.5 м².
Блок управления (контроллер). Без него невозможно функционирование вашей электростанции. Как правильно выбрать контроллер заряда для солнечной батареи? Он должен поддерживать общую мощность системы энергоснабжения, обеспечивать заряд аккумуляторов и правильно распределять поток мощности при одновременном потреблении и заряде.Кроме того, на контроллере лежит ответственность за безопасность системы, в том числе и пожарная.Прибор может входить в комплект электростанции, либо приобретается отдельно.
Функционал у всех моделей стандартный. При выборе вы определяете мощность, вольтаж (12 или 24) и главный критерий — срок службы (гарантия). При выходе из строя контроллера, ваше энергоснабжение определяется емкостью аккумуляторов (пока не разрядятся).
Модуль аккумуляторных батарей

Пожалуй, второй по важности элемент в «электростанции». Он служит накопительным буфером энергосистемы

Фактически, отбор мощности происходит именно от батарей. Солнечные элементы лишь восстанавливают отданный запас энергии (заряжают АКБ). Разумеется, могут быть периоды, когда часть нагрузки ложится на фотоэлементы (если вырабатываемая энергия существенно выше затрат на зарядку). Тогда можно сказать, что ваш телевизор или холодильник питается напрямую от солнца. Перед тем, как установить солнечные батареи, необходимо рассчитать емкость аккумуляторов. Делается это просто: при входной мощности 3 кВт, ток потребления не превышает 15 А (в сети 220 вольт). На выходе 12 вольтовых батарей ток будет уже 250 А (в соответствии с законом Ома). Разумеется, такая мощность отбирается не постоянно, но для примера в расчетах мы возьмем именно эти цифры. То есть, если вы установите 5 батарей емкостью по 100 А×ч каждая, то при такой нагрузке заряд закончится через 2 часа.Разумеется, это условные цифры: в реальности существует множество поправок в расчетах. Но базовый ток и мощность исчисляются именно по такому принципу.Существуют различные батареи: кислотные, щелочные, гелевые… По-большому счету, гоняться за самыми «продвинутыми» системами нет смысла. А сэкономить можно лишь на возможности обслуживания: батареи, за которыми требуется надзор, стоят дешевле.
Преобразователь напряжения. Вы можете отбирать мощность напрямую у АКБ, если ваши потребители рассчитаны на 12 вольтовое питание. Однако большинство электроприборов рассчитаны на 220 вольт. Поэтому на выходе устанавливается преобразователь 12–220В.
К нему подключается ваша внутренняя электросеть.

Солнечные панели своими руками

А теперь о том, как сделать солнечную батарею. Первым, что придется приобрести, будет набор преобразующих пластин, количество которых зависит от мощности самодельной гелиоэлектростанции. Для одной батареи нужно будет 36 штук. Можно воспользоваться набором Solar Cells, а также приобрести поврежденные элементы или с дефектами – это скажется лишь на внешнем виде батареи. Если они рабочие, то на выходе получится почти 19 Вольт. Спаивать их нужно с учетом на расширение – оставляя зазор до пяти миллиметров между ними. Устройство солнечной батареи своими руками требует предельной внимательности при исполнении пайки фотопластинок. Если пластинки приобретались без проводников, то их необходимо напаивать вручную. Процесс сложный и ответственный. Если работа выполняется паяльником на 60 Вт, лучше всего последовательно с ним подключить простую стоваттную лампочку.

Качество пайки – основное требование к безупречной работе солнечных батарей. Перед установкой подложки необходимо все места пайки протестировать. Выводить ток рекомендуется с использованием проводов малого сечения. Например, акустическим кабелем с силиконовой изоляцией. Все проводники необходимо закрепить герметиком.

Затем стоит определиться с поверхностью, на которую эти пластины будут крепиться. Вернее, с материалом для ее изготовления. Самым подходящим по характеристикам и легкодоступным является стекло, которое имеет максимальную пропускную способность светового потока по сравнению с оргстеклом или карбонатом.

Следующим шагом станет изготовление короба. Для этого используется алюминиевый уголок или деревянный брус. В каркас на герметик сажается стекло – желательно тщательное заполнение всех неровностей. Следует заметить, что герметик должен высохнуть полностью – во избежание загрязнения фотопластинок. Затем на стекло крепится готовый лист из спаянных фотоэлементов. Способ крепления может быть различный, но солнечные батареи для дома, отзывы о которых распространены, закреплялись в основном с помощью прозрачной эпоксидной смолы или герметика. Если эпоксидку наносят равномерно на всю поверхность стекла, после чего на нее помещают преобразователи, то герметиком крепят в основном на каплю посредине каждого элемента.

Для подложки используется различный материал, который также крепится на герметик. Это могут быть и древесно-стружечные плиты небольшой толщины или лист ДВП. Хотя можно, опять же, залить и эпоксидной смолой. Корпус батареи должен быть герметичным. Сделанная таким способом солнечная батарея своими руками, схема сборки которой оговаривалась выше, даст 18–19 Вольт, обеспечив зарядку 12-вольтового аккумулятора.

Выводы

Еще два десятилетия назад диковинкой казались микрокалькуляторы с фотоэлементами, что позволяло не менять в них «батарейку-таблетку» годами. Сейчас же мобильные телефоны со встроенной в заднюю крышку солнечной панелью никого не удивляют. А ведь это мелочь в сравнении с автомобилями и самолетами (пусть и беспилотными), которые научились передвигаться при помощи одной лишь солнечной энергии.

Будущее солнечных батарей видится точно таким же светлым, как само солнце. Хочется верить, что именно солнечные батареи позволят наконец-то вылечить смартфоны и планшеты от «розеткозависимости».
