Трансформатор тока: конструкция, схемы и его виды

Содержание

Выбор понижающего трансформатора

Выбор модели электротрансформатора производится по нескольким параметрам.

Входное напряжение

В быту используется напряжение 220 вольт, что должно соответствовать параметрам первичной обмотки. Модели, применяемые на производстве, для уменьшения тока и сечения проводов изготавливаются с первичной обмоткой, рассчитанной на 380В.

Выходное напряжение

Должно быть 12В. При наличии нескольких выводов и отсутствии маркировки производится пробное включение с проверкой параметров катушек вольтметром.

Мощность

Выбирается по суммарной мощности всех светильников, подключенных к трансформатору с запасом в 20%.

Например, для 3 ламп мощностью 60Вт необходимо питающее устройство мощностью не менее, чем Р=60*3*1,2=216Вт.

Степень защиты от окружающей среды

Есть мнение, что все электроприборы, в том числе электротрансформаторы, используемые в бане, должны иметь степень влагозащиты не менее IP67. Однако это относится только к аппаратуре, устанавливаемой во влажных помещениях.

В остальных комнатах используются обычные электроприборы. Поэтому установка понижающего трансформатора с усиленной влагозащитой в баню приведет к удорожанию монтажа электропроводки.

Применение понижающего трансформатора

Электростанции вырабатывают электроэнергию с напряжением 20 кВ, которое затем повышается до 330 кВ (а иногда и выше) для распределения на большие расстояния. При получении на местной распределительной станции напряжение снижается до 6, 10 кВ с помощью понижающего трансформатора. После чего, для распределения отдельным потребителям, используют другой понижающий трансформатор, который снижает напряжение до стандартных 380 В (220 В), пригодных для использования потребителями.

Бытовое напряжение в большинстве районов составляет 220 В. Однако не во всем мире используется напряжение 220 В в бытовых розетках. Например, в США напряжение в бытовой сети составляет от 110 В. Подключение устройства 220 В к розетке 110 В может привести к повреждению устройства. К счастью, есть недорогие трансформаторы-адаптеры (рисунок ниже), которые полностью решают эту проблему.

Плюсы и минусы трансформаторов

Данная техника имеет свои преимущества и недостатки. При выборе определенных моделей нужно учитывать все нюансы. Начнем с плюсов:

  • Безопасность человека дома и в условиях промышленности гарантируется данным механизмом, который снижает уровень интенсивности электрического тока до 12 В, тем самым гарантируя сохранение жизни и здоровья.
  • Входящее напряжение имеет не слишком большое значение, поскольку выходящий ток имеет стабильные характеристики.
  • Компактность и миниатюрность коробки.
  • Простота в перемещении и установке.
  • Слабый нагрев корпуса.
  • Аккуратная регуляция напряжения.
  • Не слишком долгое время служения.
  • Высокая стоимость.
  • Недостаточная мощность.

Где приобрести трансформатор тока?

Как вы уже поняли из ранее прочитанного материала – трансформатор тока является очень востребованным прибором. Его широкое применение, прежде всего, объясняется качественными характеристиками, которые позволяют устройству выполнять различные электротехнические “задачи”.

Итак, трансформатор тока может понадобиться любому из нас. На случай, если это коснется и вас, то посоветую вам приобрести данный электромагнитный прибор (или его аналог) Там, как всегда, хороший и богатый выбор, а также выгодные цены на товары.

А вот вашему вниманию старое, но познавательное видео:

Процесс изготовления каркаса катушек

Каркас делают из картона. Его внутренняя часть должна быть немного больше чем стержень сердечника. Если вы используете О – образный сердечник, тогда необходимо будет две катушки. Если сердечник будет Ш – образным тогда нужна одна катушка.

Если вы используете круглый сердечник, тогда его предварительно необходимо обмотать изоляцией. После этого можно приступать к намотке провода. После того как первичная обмотка будет завершена ее необходимо закрыть 3 слоями изоляции. Потом вам необходимо начать накручивать вторичный ее слой. Концы обмоток следует вывести наружу. При использовании магнитопровода каркас необходимо делать так:

  1. Необходимо выкроить гильзы с отворотами.
  2. Вырезать щечки из картона.
  3. Тело катушки необходимо свернуть в небольшую коробку.
  4. Вам следует надеть на гильзы щечки.

Для чего нужен трансформатор напряжения?

Трансформатор напряжения – универсальное устройство. Передает и распределяет энергию.

Используются в:

  • электроустановках;
  • блоках питания;
  • агрегатах передачи электроэнергии;
  • устройствах обработки сигналов;
  • источниках питания приборов.

Силовой трансформатор с большим напряжением применяется для:

  • подачи энергии в электросети на электростанциях;
  • повышения напряжения генератора, линии электропередач;
  • снижения напряжения, доходящего до потребительского уровня.

Трехфазный прибор со специальной системой охлаждения используется в электросетях. Сердечник в составе – общий для всех 3-ех фаз.

Область применения сетевого трансформатора – источники электропитания, узлы электроприборов с разным напряжением. Импульсные агрегаты незаменимы для радиотехнических, электронных устройств. Сначала выпрямляют переменное напряжение в блоках питания. Далее за счет инвертора преобразуют высокочастотные импульсы, стабилизирующие постоянное напряжение.

Трансформаторы входят в состав многих схем питания для обеспечения минимального уровня высокочастотных помех. Например, разделительные установки предотвращают угрозу поражения электрическим током для человека. Ведь включение бытовых приборов в сеть через трансформатор становится безопасным.

Вторая цепь у прибора будет изолирована от контактов с землей, если конечно, речь идет о заземлении электрического оборудования. Измерительные силовые приборы применяются в схемах генераторов переменного тока. Количество фаз у генератора из трансформатора должно совпадать для достижения стабильного напряжения на выходе.

Согласующие трансформаторы незаменимы для электронных устройств с высоким входным сопротивлением и высокочастотных линий, но с разным сопротивлением нагрузки.

Плюсы и минусы трансформаторов

Данная техника имеет свои преимущества и недостатки. При выборе определенных моделей нужно учитывать все нюансы. Начнем с плюсов:

  • Безопасность человека дома и в условиях промышленности гарантируется данным механизмом, который снижает уровень интенсивности электрического тока до 12 В, тем самым гарантируя сохранение жизни и здоровья.
  • Входящее напряжение имеет не слишком большое значение, поскольку выходящий ток имеет стабильные характеристики.
  • Компактность и миниатюрность коробки.
  • Простота в перемещении и установке.
  • Слабый нагрев корпуса.
  • Аккуратная регуляция напряжения.
  • Не слишком долгое время служения.
  • Высокая стоимость.
  • Недостаточная мощность.

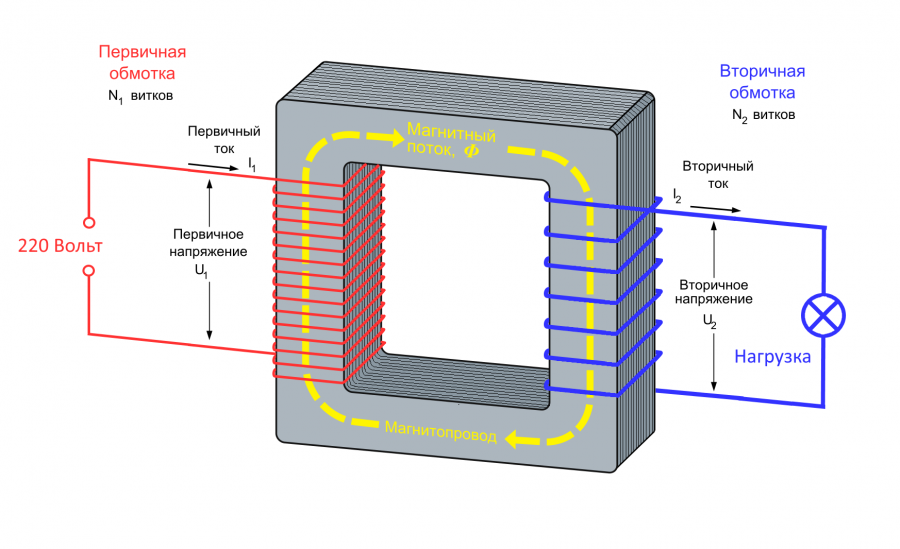

Работа трансформатора

Трансформаторы работают по принципу взаимной индукции. Изменяющееся магнитное поле в одном витке провода индуцирует электродвижущую силу (ЭДС) в соседнем витке провода, индуктивно связанном с первым. Проще говоря, трансформатор состоит из двух катушек из медной проволоки с высокой взаимной индуктивностью. Эти катушки электрически разделены, в то же время они имеют общую магнитную цепь (рисунок ниже).

В понижающем трансформаторе вторичная обмотка имеет меньшее количество витков, чем первичная, что позволяет снизить напряжение на выходе устройства.

Первичная обмотка, которая представляет собой первый набор катушек, подключается к источнику переменного напряжения. Вторичная обмотка подключается к нагрузке, распределяя электроэнергию от трансформатора.

Переменный ток, протекающий при первичном напряжении, создает переменный магнитный поток. Он индуцирует аналогичный ток во вторичной катушке, создавая вторичное напряжение. Здесь уменьшенное количество обмоток вторичной катушки эффективно снижает результирующее напряжение, следовательно, «понижая» напряжение до более низкого значения при сохранении постоянной частоты.

Обратите внимание, что при уменьшении напряжения ток увеличивается для поддержки одинаковой частоты между первичной и вторичной обмотками. По этой причине вторичная обмотка в понижающих трансформаторах обычно имеет провод большего сечения, чем первичная

Поскольку ток в первичной обмотке низкий, для подключения первичной обмотки не требуется провод большого сечения. И наоборот, повышенный ток, протекающий через вторичную обмотку, требует увеличения сечения проводника. Если провод во вторичной катушке слишком тонкий, он плавится из-за перегрева, вызывая выход из строя трансформатора.

Обмотки

Тщательно подбирайте тип металла, из которого изготовлены обмотки трансформатора. Здесь цель состоит в том, чтобы минимизировать сопротивление в проводах, одновременно увеличивая электрическую
проводимость. В этом случае лучше всего подходит медь, хотя обычно она дороже алюминия, который является альтернативой.

В долгосрочной перспективе медь, как правило, является наиболее экономичным вариантом, поскольку она обеспечивает меньшее сопротивление электрическому току, чем альтернативные материалы. Это уменьшенное сопротивление приводит к меньшим потерям электроэнергии, увеличивая
долгосрочную эффективность оборудования. Дополнительным преимуществом является снижение тепловыделения в системе, поскольку электрическое сопротивление приводит к выделению тепла при использовании альтернативных материалов.

Важно понимать физическое расположение обмоток. Такое расположение должно соответствовать ожидаемым условиям эксплуатации

Как изготовить самостоятельно

Понижающий трансформатор можно выполнить как отдельное устройство либо расположить в блоке питания техники. По сути, это радиоэлектронный элемент и его под силу смастерить своими руками.

Сначала стоит подготовить инструменты и материал, произвести предварительный расчет. Для работы потребуется:

  • ленточная изоляция высокого качества;
  • сердечник, снятый со старого телевизора;
  • провода с эмалевой изоляцией;
  • простой станок для намотки, например, из доски (ширина – 10 см, длина – 40 см).

Пошаговые действия:

  1. Изготовить каркас, вырезав из картона внутреннюю часть, немного большую в отличие от стержня сердечника. Если используется сердечник в виде буквы “О”, то потребуется 2 катушки. При сердечнике буквой “Ш” хватит одной катушки.
  2. На круглый сердечник предварительно намотать изоляцию в 3 слоя после первичной обмотки.
  3. Накрутить второй слой с и выведением наружу концов обмотки. Вторичная, равно как и первичная обмотка, прокладываются в идентичном направлении. Главное, не забывать выводить провода.
  4. Вставить железные полоски в готовую катушку, обогнуть ими каркас с одной стороны, соединить внизу. Оставить между каркасом и сердечником воздушный зазор.
  5. Сделать основание для трансформатора. На дощечку (толщина 5 см) прикрепить металлическими скобами 2 бруска (50х50 см) на расстоянии в 30 см друг от друга. Согнуть скобы так, чтобы огибали нижнюю часть сердечника.
  6. Вывести на каркас концы обмоток, прикрепить к контактам.

На каждый Вольт должно прийтись по 10 витков. Рассчитать их нужное количество несложно. Сердечник можно вынуть из ненужного трансформатора любого типа или изготовить из жести. Подойдет консервная банка, из которой вырезается 80 полосок в длину 30 см, ширину – 2 см от. Отжигаются полоски их в печи, остужаются, очищаются от окалины и покрываются лаком. Можно с одной стороны оклеить тонкой бумагой.

Заметка! Все разметки и линии нельзя делать графитом.

Расчет конструкции производится по формуле P = U * I,. Из нее исчисляется мощность, которая выдержит вторичную обмотку.

Как подключить понижающий трансформатор

Подготовительные этапы:

  1. Удостоверяются, что используемый аппарат именно трансформатор напряжения (есть еще токовые). Для подсоединения нагрузки выбирать надо катушку с самим большим числом витков и сопротивлением.
  2. У анодно-накальных вариантов устройств есть обмотки всех видов. Узнать первичку можно, посмотрев на ее выводы — они обычно на отдалении от остальных. Иногда такие витки обособлены в другом сегменте каркаса, тогда узнать ее еще проще. Также в интернете есть много тематических форумов, поэтому уточнить там параметры прибора и где какой вывод не составит труда.
  3. Обязательно проверяют величину напряжения, частоту ТН — должно быть 220 В и 50 Гц.
  4. Иногда у сетевой обмотки есть 3 вывода, один из них для сети 110 или 127 В. Наша цель — скомбинировать их так, чтобы сопротивление было максимальным, и именно на них надо подавать 220 В.
  5. Если ввода не 3, а 4, то это модель с 2 катушками, которые соединяют перемычкой из проводка последовательно, синфазно. Вначале делают его, затем обмотки подключаются к вольтметру с пределом 500 В. Далее, на одну из нагрузочных обмоток дают несколько Вольт (можно применить батарейку). Нельзя касаться выводов сетевых витков при этом.
  6. Записывают результаты тестера, отключают его, меняют местами выводы любой из первой катушки, повторяют процесс.
  7. Выбирают вариант с наибольшим значением.

Если обмотка одна, ее желательно присоединять к сети через предохранитель. Номинал по току подбирается под трансформатор — не больше 0.05 А на 10 Вт.

Порядок подсоединения

Само включение элементарное. Достаточно помнить главные правила:

  1. К контактам вторичной катушки подсоединяют нагрузку, затем на первичку подают 220 В. Аппарат для этого можно подключить напрямую к проводке (скруткой, клеммами), в том числе и непосредственно в щитке, или снабдить его выводы шнуром с вилкой к розетке 220 В и наружной розеткой для подключаемых приборов.
  2. Нагрузка идет к обмотке с большим сопротивлением.

Главное в подключении — не перепутать обмотки и выводы, учесть принцип работы понижающего трансформатора 12, 24, 36 В: нагрузка идет к вторичке и если она имеет несколько контактов, то на выходе можно получить разный вольтаж, например, не 36, а 24 В. Поэтому требуется проверка вольтметром, мультиметром, как описано в предыдущем разделе.

Наглядный пример с иллюстрациями

Схема обычного трансформатора:

Вход — это первичка, туда подается 220 В. Как видно на схеме, у некоторых ТН есть выводы и на 110 В. С выхода снимается уже 36 В или иной уменьшенный вольтаж.

Потребители, запитываемые постоянным током, должны иметь выпрямитель, диодный мост и прочее, — это будет уже блок питания, для ламп накаливания этого не нужно.

Расчет должен учесть, что у некоторых трансформаторов есть две раздельные обмотки на выходе, которые нужно соединить внешним проводом.

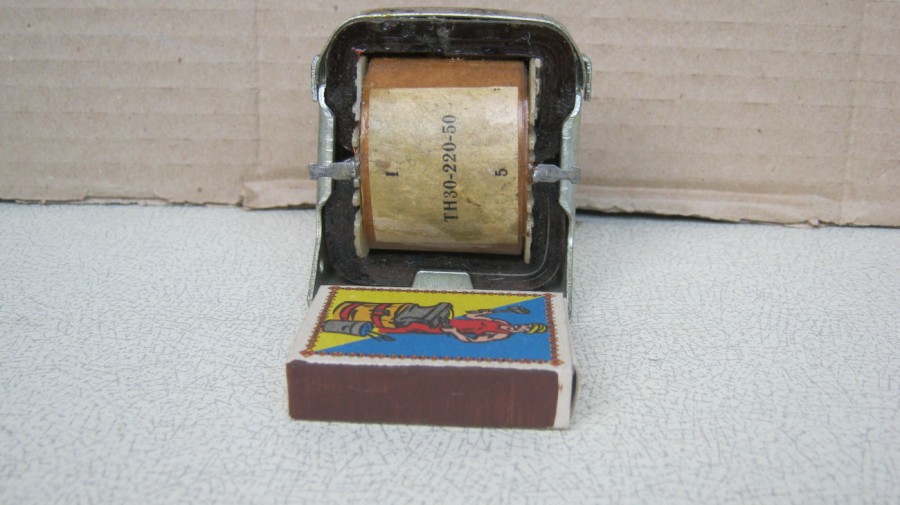

В нашем случае модель обычная, на изображении ТН расположен соответственно схеме: большая катушка — вход (тут два контакта для 220 В), меньшая — выход.

Если земерить тестером (режим на отметке 2000 Ом), то сопротивление больше на первичке, чем на вторичке, таким образом определяем где какие витки.

Есть трансформаторы с двумя одинаковыми обмотками — на одной 110 В и на другой также 110 В. Для получения 220 В их надо правильно соединить, иначе получится короткое замыкание. Соединяют выход как показано на изображении: нижний контакт к нижнему. Аналогично подсоединяем два проводка от сети 220 В и меряем сопротивление (второе фото).

Вторичка намотана в данном случае сверху (то есть, тут две катушки, но каждая включает и сетевую, и нагрузочную). В ней можно соединять выводы двух намоток как угодно, но если сделать это не по порядку, то увеличится сила тока в 2 раза. Если же соединить последовательно (положение пальцев на фото), то, например, расчет будет таким: 18 В + 18 В = 36 В, что нам и требуется. Такие преобразователи удобные в определенных условиях: можно либо увеличивать ток в 2 раза, либо напряжение (уже уменьшенную величину, на выходе).

Есть также трансформаторы с множеством контактов для входа (первичка, первое изобр.) и выхода (второе фото), снять с которого можно разное напряжение в зависимости от порядка соединения их контактов. Принцип комбинации подобный вышеописанному, но мы не будем тут указывать его конкретно, поскольку моделей таких изделий много. Проще всего пользователю обратиться к паспорту изделия или на спецфорумы. На 1 фото замеры сопротивления на первичке, но подключаться нагрузкой надо к вторичке (2 и 3 фото), а она будет иметь больший показатель.

Схема подключения понижающего трансформатора

Как подключить трансформатор 220 на 12 вольт, интересует многих. Делается все просто. Подсказывает алгоритм действий маркировка в местах подключения. Выведенные клеммы на панель соединения с контактными проводами потребительского прибора обозначены латинскими буквами. Клеммы, к которым подключают нулевой провод, помечены символами N или 0. Силовая фаза — обозначение L или 220. Выходные клеммы обозначены цифрами 12 или 110. Остается не перепутать клеммы и практическими действиями ответить на вопрос, как подключить понижающий трансформатор 220.

Заводская маркировка клемм обеспечивает безопасное подключение человеком, не знакомым с подобными действиями. Импортные трансформаторы проходят отечественный сертификационный контроль и не представляют опасности при эксплуатации. Подключают изделие на 12 вольт по описанному выше принципу.

Теперь понятно, как подключают понижающий трансформатор заводского изготовления. Сложнее определиться с самодельным устройством. Сложности возникают, когда при монтаже прибора забывают промаркировать клеммы

Чтобы совершить подключение без ошибки, важно научиться визуально определять толщину проводов. Первичная катушка изготовлена из проволоки меньшего сечения, чем обмотка концевого действия

Схема подключения простая.

Надо усвоить правило, согласно которому можно получать повышающее электрическое напряжение, прибор подключают в обратном порядке (зеркальный вариант).

Принцип работы понижающего трансформатора понять легко. Эмпирически и теоретически установлено, что связь на уровне электронов в обоих катушках следует оценивать как разность магнитного потокового воздействия, создающего контакт с обоими катушками, к электронному потоку, который возникает в обмотке с меньшим числом витков. Подключая концевую катушку, обнаруживают, что в цепи появляется ток. То есть получают электроэнергию.

И здесь возникает электротехническая коллизия. Подсчитано, что подаваемая энергия от генератора на первичную катушку равна энергии, направленной в созданную цепь. И это происходит, когда между обмотками нет металлического, гальванического контакта. Передается энергия путем создания мощного магнитного потока, имеющего переменные характеристики.

В электротехнике есть термин «рассеивание». Магнитный поток на пути следования теряет мощность. И это плохо. Исправляет положение конструктивная особенность устройства трансформаторов. Созданные конструкции металлических магнитных путей не допускают рассеивания магнитного потока по цепи. В результате магнитные потоки первой катушки равны значениям второй или почти равны.

Что такое коэффициент трансформации трансформатора?

Что такое трансформатор: устройство, принцип работы и назначение

Как сделать катушку Тесла своими руками?

Преобразователи напряжения с 12 на 220 вольт

Устройство и принцип действия силовых трансформаторов

Трансформаторы тока: устройство, принцип действия и типы

Применение понижающего трансформатора

Электростанции вырабатывают электроэнергию с напряжением 20 кВ, которое затем повышается до 330 кВ (а иногда и выше) для распределения на большие расстояния. При получении на местной распределительной станции напряжение снижается до 6, 10 кВ с помощью понижающего трансформатора. После чего, для распределения отдельным потребителям, используют другой понижающий трансформатор, который снижает напряжение до стандартных 380 В (220 В), пригодных для использования потребителями.

Бытовое напряжение в большинстве районов составляет 220 В. Однако не во всем мире используется напряжение 220 В в бытовых розетках. Например, в США напряжение в бытовой сети составляет от 110 В. Подключение устройства 220 В к розетке 110 В может привести к повреждению устройства. К счастью, есть недорогие трансформаторы-адаптеры (рисунок ниже), которые полностью решают эту проблему.

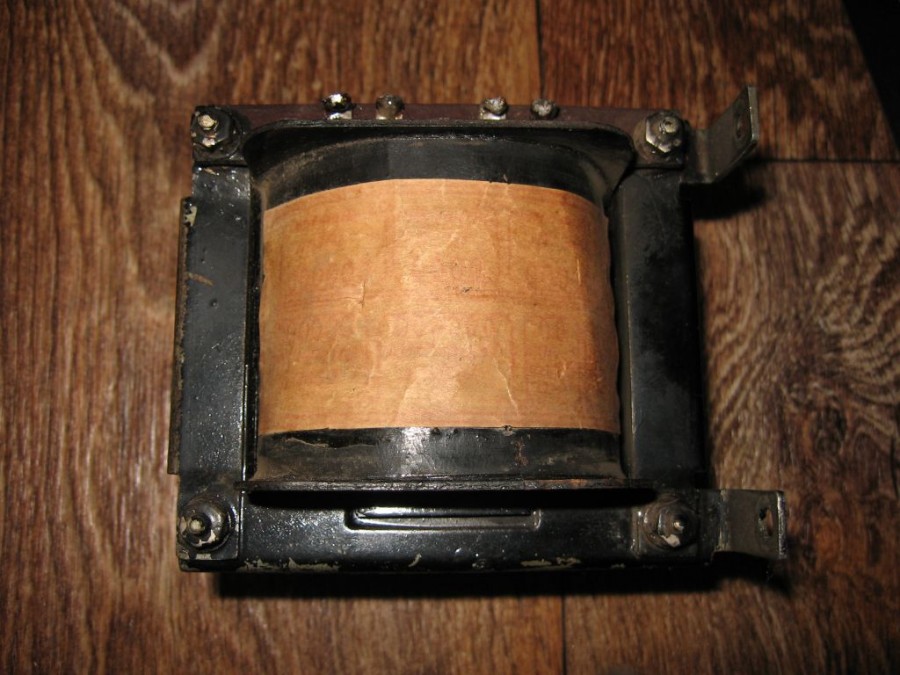

Фото понижающего трансформатора

  • Арматурные ножницы (болторезы): виды, характеристика, основные отличия

  • Как работает реле контроля напряжения: принцип работы защиты и нюансы подключения реле контроля для дома или квартиры

  • Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу

  • Фотореле для уличного освещения — критерии выбора, советы по подключению и размещению устройства (135 фото)

  • Устройство импульсной защиты: классификация, схема подключения ограничителя и советы по выбору устройства (155 фото)

  • Что такое реле контроля фаз — принцип работы, назначение, схема подключения и основные типы реле контроля фаз (125 фото)

Как работает трансформатор?

Уже сегодня создано огромное количество преобразователей тока, существуют модели низковольтные и высоковольтные. Принцип работы трансформатора достаточно прост — понижающий трансформатор отвечает за снижение поступающего тока, повышающий наоборот — увеличивает напряжение до высшего значения.

В бытовых целях это очень важное устройство, обеспечивает стабильную работу и полную безопасность домашних электрических приборов

Приведем простой пример. Во многих домах от сети поступает ток 385 Вольт, а стандартные бытовые приборы работают только от 220В. В таком случае без понижающего трансформатора не обойтись, поэтому придется купить однофазный или трехфазный преобразователь.

Преобразователь 380 Вольт — промышленного типа, трехфазный. Преобразователь 220 Вольт — стандартный бытовой, однофазный.

При использовании стандартного бытового трансформатора, его задача будет более простая, ведь в зависимости от модели он меняет ток на показатель 12, 36, 42 Вольта (зависит от требования бытовых приборов).

Принцип действия конструкции прост — большее значение тока проходит через одну обмотку, после этого со второй обмотки выдается меньший ток. Это стало возможно благодаря тому, что на одной обмотке расположено больше витков, а на второй меньшее количество. Если говорить на научном языке, то такой процесс называется электромагнитная индукция.

Производственные соображения

Трансформаторы — дорогой, но важный элемент системы электроснабжения. На приобретение трансформаторов требуются большие капитальные затраты, и ожидается, что они будут работать в течение всего прогнозируемого срока службы. В действительности, однако, трансформаторы обычно выходят из строя примерно на половине ожидаемого срока службы. Неправильно отремонтированные обмотки, устройства РПН и вводы часто являются первопричиной.

Однако виноваты не только неадекватные планы обслуживания. Трансформаторы часто не соответствуют предполагаемым условиям использования, что создает ненужную нагрузку на устройство. Несмотря
на то, что трансформаторы полностью статичны и не имеют движущихся частей, сила тока, протекающего через обмотки, вызывает износ самих обмоток. То же самое и с переключателями ответвлений и втулками. Со временем целостность этих материалов нарушается, что приводит к легкому или критическому отказу.

Чтобы предотвратить преждевременный выход из строя, трансформаторы следует выбирать внимательно

После установки следует также осторожно производить ввод в эксплуатацию. Условия эксплуатации должны тщательно контролироваться, а планы технического обслуживания должны выполняться регулярно и тщательно

При наличии этих положений трансформаторы,
вероятно, будут обеспечивать оптимальную производительность в течение всего прогнозируемого срока службы.

Механизм взаимодействия диммера и трансформатора

Как работает диммер легко понять, если присмотреться к конститутивным особенностям кругового механизма

По схеме подачи электроэнергии важно, что он потребляет минимальную мощность, кпд высокое. Функционал:

  • подача рабочего напряжения;
  • зарядка конденсатора;
  • смещение рабочих фаз;
  • получение сигнала напряжения;
  • открытие полупроводника; снижение сопротивления;
  • появление света;
  • распределение тока;
  • смещение напряжения — при частоте около 100 Гц будет мерцать.

Регулировать подачу напряжения может пользователь. Он выбирает показатели сам, плавно перемещая головку диммера. Подключение проводят через лампочки, в двух местах внизу конструкции.

Типы устройств

В зависимости от мощности, конструкции и сферы их применения, существуют такие виды трансформаторов:

  • Автотрансформатор конструктивно выполнен как одна обмотка с двумя концевыми клеммами, а также в промежуточных точках устройства имеются несколько терминалов, в которых располагаются первичные и вторичные катушки.
  • Трансформатор тока включает в себя первичную и вторичную обмотку, сердечник из магнитного материала, а также оптические датчики, специальные резисторы, позволяющие ускорять способы регулировки напряжения.
  • Силовой трансформатор — это устройство, передающее ток, при помощи индукции электромагнитного поля, между двумя контурами. Такие трансформаторы могут быть повышающими или понижающими, сухими или масляными.
  • Антирезонансные трансформаторы могут быть как однофазными, так и трёхфазными. Принцип работы такого устройства мало чем отличается от трансформаторов силового типа. Конструктивно представляет собой устройство литого типа с хорошей теплозащитой и полузакрытой структурой. Трансформаторы антирезонансного типа применяются при передаче сигнала на большие расстояния и в условиях больших нагрузок. Идеально подходят для работы в любых климатических условиях.
  • Заземляемые трансформаторы (догрузочные). Особенностью этого типа является расположение обмоток в форме звезды или зигзага. Часто заземляемые приборы применяют для подключения счётчика электрической энергии.
  • Пик — трансформаторы используются в устройствах радиосвязи и технологиях компьютерного производства, по принципу отделения постоянного и переменного тока. Конструкция такого трансформатора является упрощённой: обмотка с определённым количеством витков расположена вокруг сердечника из ферромагнитного материала.
  • Разделительный домашний трансформатор применяется при передаче энергии переменного тока к другому устройству или оборудованию, блокируя при этом способности источника энергии. В бытовых условиях такие приборы обеспечивают регулирование напряжения и гальваническую развязку. Чаще всего применяются для подавления электрических помех в чувствительных приборах и защиты от вредного воздействия электрического тока.

Какие они, трансформаторы будущего

Считается, что трансформаторная отрасль весьма консервативна. Тем не менее и ей приходится считаться с революционными изменениями в области электротехники, где все громче о себе заявляют нанотехнологии. Как и множество других устройств, они постепенно «умнеют».

Элегазовые трансформаторы

Активно ведется поиск новых конструкционных материалов – изоляционных и магнитных, способных обеспечить более высокую надежность трансформаторного оборудования. Одним из направлений может стать использование аморфных материалов, что значительно повысит его пожарную безопасность и надежность.

Появятся взрыво- и пожаробезопасные трансформаторы, в которых хлордифенилы, используемые для пропитки электроизоляционных материалов, будут заменены нетоксичными жидкими, экологически безопасными диэлектриками.

Элегазовые трансформаторы

Примером тому — элегазовые силовые трансформаторы, где функцию хладагента выполняет негорючий элегаз гексафторид серы, вместо далеко не безопасного трансформаторного масла.

Вопрос времени – создание «умных» электросетей, оснащенных полупроводниковыми твердотельными трансформаторами с электронным управлением, с помощью которых появится возможность регулировать напряжение в зависимости от потребностей потребителей, в частности, подключать к домашней сети возобновляемые и промышленные источники питания, или наоборот отключать лишние, когда в них нет необходимости.

Еще одно перспективное направление – низкотемпературные сверхпроводимые трансформаторы. Работа по их созданию началась еще в 60-е годы. Главная проблема, с которой столкнулись ученые – огромные размеры криогенных систем, необходимых для изготовления жидкого гелия. Все изменилось в 1986 году, когда были открыты сверхпроводниковые высокотемпературные материалы. Благодаря им, появилась возможность отказаться от громоздких охлаждающих устройств.

Трансформатор с полупроводниковым преобразователем

Сверхпроводимые трансформаторы обладают уникальным качеством: при высокой плотности тока потери в них минимальны, зато, когда ток достигает критических значений, сопротивление от нулевого уровня резко увеличивается.

Особенности повышающего трансформатора

Повышающие трансформаторные устройства, как их называют специалисты, также используются в быту и на производстве. В основном их назначение – работа по своему профилю на проходных электростанциях. Они должны повысить ток в соответствии с нормативными показателями, поскольку в процессе транспортировки происходит постепенное снижение высокого напряжения в ЛЭП. В конце пути следования электростанция с помощью повышающего трансформатора напряжение поднимается до нормативных 220 В и поставляется в бытовые сети, а 380 В – в промышленные.

Работа трансформатора повышающего типа осуществляется по следующей схеме, включающей в себя несколько этапов:

  • Вначале на электростанции производится электрический ток напряжением 12 киловольт (кВ).
  • Далее по ЛЭП оно поступает на повышающую подстанцию и попадает в повышающий трансформатор, преобразующий это напряжение до 400 кВ. Отсюда ток поступает в высоковольтную ЛЭП и уже по ней приходит на понижающую подстанцию, где его напряжение вновь становится 12 кВ.
  • На последнем этапе ток оказывается в низковольтной линии, в конце которой установлен еще один трансформатор понижающего действия. Здесь напряжение окончательно принимает рабочее значение 220 или 380 В и в таком виде поступает в бытовую или промышленную сеть.

Принцип работы повышающего трансформатора также основан на электромагнитной индукции. Основная конструкция состоит их двух катушек с разным количеством витков и изолированного сердечника.

Низкое переменное напряжение поступает в первичную обмотку и вызывает появление магнитного поля, возрастающего при оптимально подобранном соотношении обмоток. Под его влиянием во вторичной обмотке образуется электрический ток с повышенными показателями – 220 В и более. В случае необходимости изменения частоты, в цепочку дополнительно устанавливается преобразователь, способный выдавать постоянный ток для определенных видов оборудования.

В процессе работы трансформаторы нагреваются, поэтому им требуется использовать охлаждение, которое может быть масляным или сухим. Трансформаторные масла относятся к пожароопасным веществам, поэтому такие системы оборудуются дополнительной защитой. Сухие трансформаторы заполняются специальными негорючими веществами. Они безопасны в эксплуатации, но стоят значительно дороже.

Повышающие трансформаторы представляют собой силовые конструкции, предназначенные для монтажа в электрических бытовых и производственных цепях. Установка меняет напряжение в сторону повышения. Как работает повышающий тип трансформаторов, где используются такие установки, нужно рассмотреть подробнее.

Из чего состоит трансформатор

Строение рассматриваемого технического приспособления уже было рассмотрено выше. Но возникает вопрос: а какие магнитные материалы применяются для обеспечения его бесперебойной работы?

Магнитные материалы

Магнитная система трансформаторов обычно делается из специальной электротехнической стали высокой степени чистоты. Используется она по той причине, что позволяет добиться максимальной передачи магнитного сигнала без больших потерь и увеличивает КПД устройства.

Также к популярным магнитным материалам относятся всевозможные сплавы с применением в их составе углерода и кремния, который позволяет значительно увеличить магнитную проницаемость материала.

Магнитопровод и его типы

Что касается магнитопровода, то он обычно делится на типы:

  1. Стержневой тип. Отличается ступенчатым сечением вертикального стержня, вписывающегося в окружность. На самих вертикальных элементах располагаются обмотки.
  2. Броневой тип. Здесь каждый стержень имеет прямоугольную форму в поперечном сечении и это же касается обмоток – они также прямоугольные. Производство таких элементов достаточно затруднено.
  3. Тороидальный тип. Отличается круглой формой и требует минимальное количество материала для изготовления. Сечение здесь круглое, а обмотка наматывается перпендикулярно направлению линий круга.

Есть и более углубленные классификации, но они представляют интерес больше для специалистов. Параметры разных типов магнитопроводов могут значительно отличаться.

Трансформатор тока ТОГ-110 кВ

Трансформатор 220 24 ватт может использоваться в сети 445 вольт (иногда 385). То есть коэффициент трансформации понижающего трансформатора не изменяется от условий использования. Но нужно помнить, что нельзя применять устройство в цепи с высокими максимальными показаниями, нежели указано в паспорте.

Понижающие силовые трансформаторы обычно состоят из двух или более катушек из изолированного провода. Они намотаны вокруг сердечника, который сделан из железа. Когда напряжение подается на первичную обмотку, то происходит намагничивание железного сердечника. А он в свою очередь индуцирует напряжение в другой катушке.

Этот показатель можно рассчитать у абсолютно всех трансформаторов. Но расчеты не всегда бывают правильными, поэтому всегда читайте характеристики, которые дает производитель.

Преимущества понижающих трансформаторов

К другим преимуществам устройства можно отнести:

  • Малый нагрев и безопасная длительная работа;
  • Небольшие размеры;
  • Возможность работать с различным входным напряжением, то есть трансформатор на 220 вольт будет так же стабильно работать и выдавать на выходе стабильное необходимое напряжение;
  • Монтаж и обслуживание устройства довольно простое;
  • Возможность плавной регулировки напряжения.

К сожалению, существует множество моделей сомнительного качества, по отзывам владельцев трансформаторы имеют небольшой срок службы и требуют частой замены. Также некоторые преобразователи не соответствуют указанной мощности и могут работать нестабильно.

Как подключить понижающий трансформатор

Внутренние составляющие трансформатора должны надежно защищаться от агрессивных условий внешней среды, поэтому их необходимо спрятать в шкафчик или коробку.

  • Что такое промежуточное реле: конструкция, принцип действия, устройство и идеи по применению (115 фото)

  • Самодельный блок питания на 12 вольт: подбор компонентов и простые схемы для создания своими руками. 130 фото самодельных универсальных блоков

  • Как работает реле контроля напряжения: принцип работы защиты и нюансы подключения реле контроля для дома или квартиры

Обязательно оформите ее таким образом, чтобы исключить возможность соприкосновения с оголенными проводами!

Не забывайте время от времени проверять эффективность и исправность трансформатора и в обязательном порядке обращайтесь к мастерам при обнаружении неисправности.
