Tl431: схема, характеристики, datasheet и аналоги

Содержание

Частотные характеристики [ править | править код ]

Амплитудно-частотная характеристика (АЧХ) TL431, скомпенсированная встроенной миллеровской ёмкостью выходного каскада , в первом приближении описывается уравнением фильтра нижних частот первого порядка; простейшая частотно-зависимая модель схемы состоит из идеального преобразователя напряжения в ток, выход которого зашунтирован ёмкостью в 70 нФ . При работе на типичную резистивную нагрузку сопротивлением 230 Ом спад АЧХ стандартной TL431 начинается на отметке 10 кГц , а расчётная частота единичного усиления, не зависящая от сопротивления нагрузки, составляет около 2 МГц . Из-за явлений второго порядка АЧХ в области высших частот спадает быстрее, чем предсказывает модель, поэтому реальная частота единичного усиления составляет всего 1 МГц ; на практике это различие не имеет значения .

Скорости нарастания и спада IKA, UKA и время установления UREF не нормируются. По данным Texas Instruments, при включении питания UKA быстро возрастает до ≈2 В и, временно, примерно на 1 мкс , останавливается на этом уровне. Затем в течение примерно 0,5…1 мкс происходит заряд встроенной ёмкости, и на катоде устанавливается постоянное стабилизированное UKA .

Шунтирование анода и катода TL431 ёмкостью может приводить к самовозбуждению . При малых (не более 1 нФ ) и при больших (свыше 10 мкФ ) ёмкостях TL431 устойчива; в области 1 нФ…10 мкФ самовозбуждение вероятно . Ширина области неустойчивости зависит от сочетания IKA и UKA. Наихудшим с точки зрения устойчивости является сочетание малых токов и малых напряжений; напротив, при больших токах и напряжениях, когда рассеиваемая микросхемой мощность приближается к предельной величине, TL431 становится абсолютно устойчивой . Однако даже стабилизатор относительно высокого напряжения может самовозбуждаться при включении, когда напряжение на катоде ещё не поднялось до штатного уровня .

Публикуемые в технической документации графики граничных условий устойчивости являются, по признанию самой Texas Instruments, неоправданно оптимистичными . Они описывают «типичную» микросхему при нулевом запасе по фазе , тогда как на практике следует ориентироваться на запас по фазе не менее 30° . Для подавления самовозбуждения обычно достаточно включить между анодом TL431 и ёмкостью нагрузки «антизвонное» сопротивление в 1…1 000 Ом ; его минимальная величина определяется сочетанием ёмкости нагрузки, IKA и UKA .

Как проверить TL431

Так как это не одиночный радиокомпонент, а целая схема, заключенная в маленький корпус, мы не можем проверить ее одним лишь мультиметром, ведь в ней содержится только 10 штук транзисторов, не говоря об остальных компонентах. Проверка сопротивлений между выводами не принесет никакой полезной информации, так как от партии к партии и от производителя к производителю референсные значения разнятся.

Поэтому, как и для проверки большинства микросхем, необходимо собрать простейшую схему с ее использованием. Такой схемой может послужить приведенная ниже

При подаче на вход 12В на выходе должно быть 5В, а при замыкании S1 на выход должно идти опорной напряжение микросхемы TL431 – 2.5В. Вы можете подобрать свои значения

Важно, чтобы они соответствовали формуле:

Если все значения подходят – значит микросхема рабочая и ее можно использовать в проекте. Если собрать небольшой стенд с такой схемой на breadboard, то получится конвейерно проверять большое количество TL431 и ей подобных микросхем.

Устройство и принцип действия

По внешнему виду устройство напоминает обыкновенный транзистор. Однако, несмотря на три вывода, в состав интегральной схемы (ИС) tl431a входят:

  • операционный усилитель (ОУ);
  • источник опорного (эталонного) напряжения UREF;
  • транзистор, включенный на выходе.

ИС тл431 выполняет контроль такого параметра, как напряжение, и носит название управляемого стабилитрона.

Внимание! Эталонное (опорное) напряжение (UREF) необходимо не для питания цепей микросхемы, а для того чтобы, опираясь на значение этого напряжения, производить стабилизацию на выходе ИС. Если провести аналогию с транзистором, то выполненный с применением биполярных триодов параллельный стабилизатор напряжения (СН) так же обладает тремя выводами:

Если провести аналогию с транзистором, то выполненный с применением биполярных триодов параллельный стабилизатор напряжения (СН) так же обладает тремя выводами:

  • «база» – управляющий вход (R0);
  • «коллектор» – катод (C);
  • «эмиттер» – анод (А).

При работе СН к управляющему входу (R0) и аноду (А) прикладывается положительный потенциал. Ток IКА, протекающий по цепи «катод – анод», представляется стабилизированным выходным сигналом.

Важно! ОУ в составе ИС сравнивает значение UREF с U входящим и на основании этого выполняет стабилизацию. В этой ИМС UREF равно 2,5 В и вырабатывается встроенным источником

Иными словами, транзистор, установленный на выходе ОУ, откроется тогда, когда подаваемое на вход напряжение будет равно или чуть превысит UREF.

Как следует из схемы, на электроде R расположен делитель напряжения из резистивных элементов. Используя внешние делители, реально организовать стабилизацию в интервале Uвх = 2…36 В. При этом максимальный ток может достигать 100 мА.

Интересно. Если накоротко замкнуть выводы первый и третий и не использовать делитель, то напряжение стабилизации такого управляемого стабилизатора будет равно 2,5 В.

Схема пробника для проверки микросхемы КРЕН

Эта схема уступает предыдущей компоновке.

Конденсатор С1 удаляет генерацию при ступенчатом подключении входного напряжения, а емкость С2 предназначена для защиты от импульсных помех. Величину ее берем 100 микрофарад, напряжение по величине стабилизатора напряжения

.Диод 1N 2021 не дает возможность конденсатору разрядиться . Входное напряжение стабилизатора должно превышать напряжение выхода на 2,5 В. Нагрузку следует выбирать в соответствии с тестируемым стабилизатором.

На корпусе установили кнопку питания для удобства пользования. Штыревой контакт пришлось доработать путем изгибания.

На этом пробник готов. Он является своеобразной приставкой к мультиметру

.Вставляем в гнезда штыри пробника, границу измерения устанавливаем на 20 В, провода соединяем с блоком питания, регулируем напряжение на 15 В и нажимаем кнопку питания на пробнике . Прибор сработал, на экране отображается 9,91 вольта.

Как проверить выходное напряжение стабилизатора?

TL 431 это программируемый шунтирующий регулятор напряжения. Хотя, эта интегральная схема начала выпускаться в конце 70-х она до сих пор не сдаёт своих позиций на рынке и пользуется популярностью среди радиолюбителей и крупных производителей электротехнического оборудования

. На плате этого программируемого стабилизатора находится фоторезистор, датчик измерения сопротивления и терморезистор.TL 431 повсеместно используются в самых разных электрических приборах бытовой и производственной техники . Чаще всего этот интегральный стабилитрон можно встретить в блоках питания компьютеров, телевизоров, принтеров и зарядок для литий-ионных аккумуляторов телефонов.

Устройство электронного элемента

Микросхема обладает простой конструкцией, состоящей из следующих элементов: корпуса, операционного усилителя (ОУ), выходного tl431 транзистора, а также источника опорного напряжения. Особенностью этой микросхемы является то, что она выполняет функции стабилитрона.

Источник опорного напряжения на 2.5 вольта, обладающий высокой стабильностью, подключается к инверсному входу ОУ (-), эмиттеру транзистора и землёй с помощью двух общих точек в цепь опорного напорного также включён кремниевый диод. Он предназначен для предотвращения создания обратного тока и защищает от переполюсовки. Прямой вход предназначен для приёма сигнала с других плат, а также питания усилителя. Он подключается через диод к коллектору транзистора также через общую точку. Выход ОУ подключён к базе транзистора.

Технические параметры

Свойства

Предлагаем рассмотреть максимально допустимые рабочие свойства микросхемы. Если при его применении они будут превышены, то устройство будет неминуемо выходить из строя. Длительная эксплуатация с характеристиками, которые близки к предельному значению, тоже недопустимы. Рассмотрим их подробнее:

  • Напряжение выходного типа, катодное (VКА), по отношению к анодному выводу до 37 В.
  • Вероятные токовые значения – для катодного значения непрерывного на выходе (IКА) составляет 100-150 мА, а для обратного при вхождении от 50 до 10 мА.
  • Типичный импеданс бывает от 0.22 Ом.
  • Мощность рассеиваемого типа (для различных видов упаковки) РD: 0.75 Вт (SO-8); 0,33 Вт (SOT-23); 0,5 Вт (SOT-25); 0.8 Вт (SOT-89) и 0,78 Вт (ТО-92).
  • Кристаллическая температура (ТJ) – рабочая от -40 до +70 градусов (для определенных автомобильных версий).
  • Температура хранения составляет от -65 до +155 градусов.

Рекомендуемые эксплуатационные параметры

При рабочих условиях рекомендованные значения применения стабилизатора является входное напряжение опорного типа не более 36 В, катодный ток должен быть от 1 до 100 мА, а также соблюдение режимов температуры при применении. Следует учесть, что при IКА< 5мА эта микросхема может работать нестабильно. Ниже есть электрические параметры устройства, которые замерены при температурном уровне ТА=25 градусов.

Схемы подключения

Требуется разобраться, как работает элемент на примере простой схемы стабилизации, которая состоит непосредственно из стабилитрона и 1 резистора. В катод требуется подключить положительный, а в анод минусовой полюс для запитки. Для подключения микросхемы, на ее управляющий электрод требуется подавать опорное напряжение. Если значение стабилизатора ТL получится больше 2.5 В, то стабилитрон практически сразу откроется и начинает пропускать через себя электрический ток, которым можно запитывать требуемую нагрузку. Его значение начнет расти вместе с увеличением уровня Vin. А вот ток можно определить по формуле IKA = (Vin— Vref)/R. При этом напряжение выходного типа будет стабилизовано на уровне опорного, которое не более 2.5 В и вне зависимости от подаваемого на входе Vin. Максимальное значение IKA  у стабилизатора ограничено не просто 100 мА, но и мощностью корпусного рассеивания.

Расчет параметрической стабилизационной схемы

Регулирование напряжения стабилизации

Для выстраивания схем с возможность регулирования вручную напряжения на выходе, вместо простого первого резистора устанавливают потенциометр. Номинал резистора ограничительного типа, который оказывает сопротивление току на входу, требуется рассчитать по формуле R=(VIN-VКА)/ IIN. При этом IIN = IKA+ IL. Несмотря на преимущества микросхемы, у нее есть достаточно существенный минус – малый ток в нагрузке, который она может выдержать. Для решения такой проблемы в схему требуется подключать полевые или мощные биполярные транзисторы. Примеры разных схем можно увидеть в видео.

Аналоги стабилизатора

Есть микросхемы отечественного производства, которые похожи по своим свойствам на рассматриваемую. Это линейный российский стабилизатор КР142ЕН19. Больше всего подойдут IR943N, ТL432 и LМ431. К устройствам с такой цоколевкой, но немного иными остальными электрическими характеристиками можно отнести НА17431А и КIА431. В роли замены еще можно попробовать применять АРL1431.

Кому лень читать

Я не зря опять затронул эту тему ,это одна из самых массово выпускаемых интегральных микросхем.

Рисунок 5.

Улучшенная схема будет выглядеть так: Данная доработка позволяет значительно снизить пульсации тока и, следовательно, яркости светодиодов. Для стопроцентного предотвращения загорания светодиода в его цепь дополнительно включены 2 диода.

Datasheet на русском.. К примеру, если в качестве датчика применить фототранзистор , то в конечном итоге получится фотореле, реагирующее на степень освещенности. На данной микросхеме реализовано множество схем зарядных устройств для литиевых аккумуляторов. Быстрое переключение.

Схема, приведенная ниже, представляет собой мощный светильник на двух ваттных светодиодах и ваттном IRF в корпусе ТО см. В полной схеме включения к TL добавляются еще два резистора, но в этом случае можно получить произвольное выходное напряжение. Рисунок 5.

Простое зарядное устройство для литиевого аккумулятора. Но этого тока достаточно для очень слабого свечения светодиода HL1. Следующая формула справедлива для вычисления сопротивлений резисторов, в случае если мы хотим получить какое-то фиксированное напряжение. Но главный плюс схемы заключается в нормализации режима работы светодиодов и защита их от бросков напряжения во время включения.

Вместо заключения

Но у светодиода максимально допустимый ток составляет всего 20 мА. В данной схеме R3 рассчитывается точно также, как если бы использовался обычный стабилитрон, то есть зависит от выходного напряжения, диапазона входного напряжения и диапазона токов нагрузки. Варианты использования данной микросхемы могут быть различные, но максимальное распространение она получила в блоках питания с регулируемым и фиксированным напряжением. Реле времени TL нашел свое применение не только как источник опорного напряжения, а и во многих других применениях. Все это время она находится на первых местах в списке мировых лидеров в производстве электронных компонентов, прочно удерживаясь в первой десятке или, как чаще говорят, в мировом рейтинге TOP

TL Ее выпуск стартовал в году. В этом случае вместо фототранзистора нужно подсоединить два нержавеющих электрода, которые втыкают в землю на небольшом расстоянии друг от друга.
TL431 управляемый стабилитрон,как проверить работу.

Аналоги TL431

ИМС tl431 аналог, которой нужно подобрать, относится к управляющим стабилитронам. Поэтому подбирать аналогичную ИС необходимо по электрическим параметрам: опорному напряжению, входному напряжению, рабочему току и конструктивным особенностям.

Осторожно. Аналоги могут быть: полными, ближайшими и функциональными

В зависимости от новой детали, возможны дополнения и изменения к электронной схеме, куда она будет устанавливаться (замещаться). При подборе аналога следует учесть, что первые две буквы перед цифрами – это название производителя.

К примеру, транзистор az431 характеристики которого при проверке совпадают с tl431, это он же и есть, просто производитель другой.


Некоторые аналоги для TL431

Характеристики

Предельно допустимые характеристики КР142ЕН5А, сильно зависят от температуры её корпуса (ТКОРП.) и приводятся в даташит производителей отдельно от остальных. Перечислим их:

максимальное напряжение на входе (UВХ.) до 15 В, при ТКОРП. = — 45 …+ 70 °C;

при ТКОРП. = — 45 …+ 100 °C:

  • выходное напряжение (UВЫХ.) находится в диапазоне 4.9 … 5.1 В;
  • рассеиваемая мощность (РМАКC.) без радиатора не более 1.5 Вт., с теплоотводом до 10 Вт;
  • предельный выходной ток (при Р ≤ РМАКC.) IМАКC. до 1.5 А.

Электрические параметры

Кроме максимально допустимых значений у КР142ЕН5А есть электрические параметры. Они приводятся совместно с дополнительными условиями их измерения. Все значения в этом перечне справедливы только при условии температуры окружающей среды ТОКР. = + 25ОС.

Аналоги

Линейный стабилизатор напряжения КР142ЕН5А является аналогом зарубежных микросхем первого поколения серии LM7805, впервые представленных в 70-х годах американской компанией  Fairchild Semiconductor. Это популярная импортная ИС из серии 78xx, так как имеет на выходе наиболее распространенные для питания различных приборов +5 В. Современными аналогами микросхемы являются: А7805Т, KIA7805, L7805CV, LM7805. Отечественную КР142ЕН5В можно так же рассмотреть в качестве полноценной замены.

Особенности маркировки

Не все экземпляры КР142ЕН5А имеют полную маркировку на корпусе. Вместо неё указывается условный код, по которому и узнают “кренку”. В этом случае на корпус наносится следующая информация: марка завода-изготовителя, тип микросхемы, год и неделя выпуска.

Встречается так же и другое сокращенное обозначение данного устройства – КРЕН 5А.

Графики электрических характеристик

Добрый день. Я не электронщик но то что мне было нужно я нашел. Большое спасибо. Понравились две первые схемки (переделал схем 20, но то греется, можно чай кипятить, то тока на выходе нет), но без индикатора заряда. Помогите пожалуйста в этом вопросе. Заранее благодарен. С уважением Александр.

Проще готовый блок купить за 100-150 руб.

Я тоже из Кирова, из Ганги.

Здравствуйте ,случилась поломка ASUS Maximus VI Extreme , нашел замкнутый F90 P02 CFD0423 вроде полевик данных не нашел , какой структуры и чем заменить не в курсе , помогите с информацией . Если что не так написал извините в первый раз советуюсь .

TL 431 это программируемый шунтирующий регулятор напряжения. Хотя, эта интегральная схема начала выпускаться в конце 70-х она до сих пор не сдаёт своих позиций на рынке и пользуется популярностью среди радиолюбителей и крупных производителей электротехнического оборудования. На плате этого программируемого стабилизатора находится фоторезистор, датчик измерения сопротивления и терморезистор. TL 431 повсеместно используются в самых разных электрических приборах бытовой и производственной техники. Чаще всего этот интегральный стабилитрон можно встретить в блоках питания компьютеров, телевизоров, принтеров и зарядок для литий-ионных аккумуляторов телефонов.

Читать также: Как заряжать необслуживаемый аккумулятор автомобиля видео

Схемы с использованием TL431

Микросхема может использоваться во многих разных схемах блоков питания. Это могут быть как регулируемые блоки питания, так и зарядные устройства к аккумуляторам. Давайте разберем несколько базовых, типовых схем, которые можно модернизировать, и на базе которых можно создавать свои замыслы и творения.

Стабилизатор напряжения на TL431 (2.5-36В, 100mA)

Данная схема позволяет заменить обыкновенный стабилитрон. Вы можете менять выходное напряжение путем изменения сопротивления резисторов R1 и R2. Чтобы провести расчет сопротивления, рекомендуем прибегнуть к использованию формулы, указанной ниже:

Стабилизатор напряжения с увеличенным максимальным током (2.5-36В)

Максимальный выходной ток TL431 равен 100мА. Однако, если вашему проекту нужен больший показатель выходного тока, то советуем вам использовать транзистор: тогда максимальный ток будет зависеть от его характеристик. Формула для расчета сопротивлений резисторов остается такой же.

Подобные схемы часто используются с другими микросхемами.К сожалению, большинство из них просто не могут пропускать высокий ток, поэтому, чтобы решить такую проблему, в дело вступает управляющий транзистор. В таком случае максимальный ток ограничивается его свойствами. Главная задача здесь – правильный подбор транзистора под управляющее напряжение на его базе.

Лабораторный блок питания на TL431 с защитой

Данная схема представляет собой регулируемый блок питания, который способен выдавать до 30Вт. И помимо этого имеет встроенную защиту от перегрузки. В случае, если ток начнет превышать допустимое значение на транзисторе Т2, то на ЛБП произойдет прекращение подачи напряжения, о чем будет сигнализировать загоревшийся светодиод.

Не стоит забывать использовать охлаждение в виде радиатора, ведь компоненты во время пиковых нагрузок будут быстро нагреваться, и со временем при частых перегревах, выходить из строя.

Стабилизатор тока на TL431 (Светодиодный драйвер)

Чаще всего стабилизаторы тока используются для запитывания светодиодов и светодиодных лент. Схема тут элементарная – вам понадобятся всего лишь пара резисторов и один транзистор.

Индикатор напряжения

Схема может понадобиться, когда вам необходимо следить за тем, чтобы напряжение не выходило за верхние и нижние пределы. Эти пределы задаются сопротивлением резисторов, по формуле, указанной ниже.

Данную схему можно модернизировать путем добавления пищалок или других звуковых устройств. Таким образом точно не получится пропустить сигнал о неправильном напряжении.

Таймер задержки на TL431

Универсальная микросхема, на которой есть возможность реализовать даже схему таймера задержки. Все, что вам понадобится – это пара резисторов и конденсатор. Их номиналы необходимо рассчитать по формуле, чтобы получить требуемое время задержки (формула указана ниже).

Такая схема возможна благодаря очень низкому показателю входного тока (4мкА). Во время замыкания главного контакта, транзистор начинает производить зарядку. После достижения показателя в 2.5В он открывается, и ток при содействии оптопаровому светодиоду (оптрону) начинает течь, от чего на внешней цепи происходит замыкание.

Зарядное устройство для литиевых аккумуляторах на TL431 и LM317

Эта простейшая схема позволяет правильно заряжать литиевые аккумуляторы. В этой зарядке TL431 используется в качестве источника опорного напряжения, а LM317 в качестве источника тока. Устройство заряжает аккумуляторы методом CC CV, означает, как все знают, постоянный ток (Constant Current), постоянное напряжение (Constant Voltage).

Входное напряжение для этой схемы – 9-20В. Сначала аккумулятор заряжается постоянным током, который поддается изменению, меняя сопротивление резистора R5. После того, как аккумулятор достигнет напряжения около 4.2В, он начинает заряжаться постоянным напряжением.

Учтите, что очень важно перед использованием настроить устройство: без нагрузки необходимо подстроить переменный резистор RV1 так, чтобы на выходе напряжение было равно 4.2 Вольта.

Как проверить мультиметром

TL431 нельзя проверить с помощью мультиметра, так как это не простой стабилитрон, а интегральная микросхема. Сопротивления между его выводами у разных производителей отличаются. Поэтому, для того чтобы убедится в её исправности обычно собирают простейшие схемы проверки.

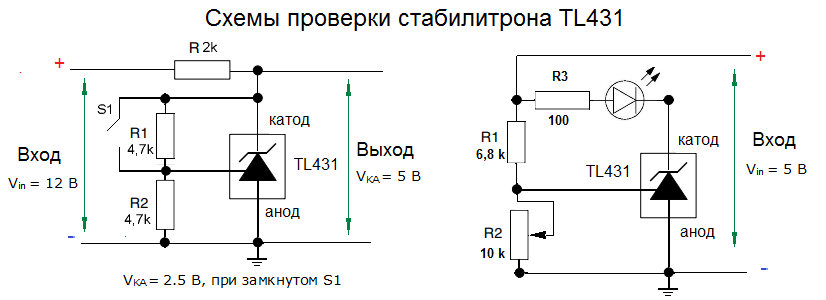

Для проверки в схеме изображенной на рисунке слева, на вход подается 12 В. Если устройство исправно, то на выходе должно появится напряжение 4.9-5.0 В, а при замыкании кнопки S1 – 2.5 В. Мультиметр, в данном случае, нужен для измерения результатов тестирования.

TL431 можно также проверить в другой тестовой схеме со светодиодом (рисунок справа). При изменении сопротивления R2 потенциометра, на управляющем электроде появится 2.5 В. Диод должен скачкообразно перейти в светящееся состояние. Это будет означать то, что устройство исправно. Данный принцип работы можно использовать для создания индикатора разряда аккумулятора.

ЗУ для мобильного телефона

Стабилизатор можно применить как своеобразный ограничитель тока. Это свойство будет полезным в устройствах для зарядки мобильного телефона.

Если напряжение в выходном каскаде не достигнет 4,2 В, происходит ограничение тока в цепях питания. После достижения заявленных 4,2 В стабилизатор уменьшает величину напряжения — следовательно, падает и величина тока. За ограничение величины тока в схеме отвечают элементы схемы VT1 VT2 и R1-R3. Сопротивление R1 шунтирует VT1. После превышения показателя в 0,6 В элемент VT1 открывается и постепенно ограничивает подачу напряжения на биполярный транзистор VT2.

На базе транзистора VT3 резко уменьшается величина тока. Происходит постепенное закрытие переходов. Напряжение падает, что приводит к падению силы тока. Как только U подходит к отметке 4,2 В, стабилизатор tl431 начинает уменьшать его величину в выходных каскадах устройства, и заряд прекращается. Для изготовления устройства необходимо использовать следующий набор элементов:

  • DA1 – TL431K — если нет в наличии этого элемента, то его можно заменить на tl4311, tl783ckc ;
  • R1 – 2,2 Ом;
  • R2 – 470 Ом;
  • R3 – 100 кОм;
  • R4 – 15 кОм;
  • R5 – 22 кОм;
  • R6 – 680 Ом;
  • VT1, VT2 – BC857B;
  • VT3 – az431 или az339p ;
  • VT4 – BSS138.

Необходимо обратить особое внимание на транзистор az431. Для равномерного уменьшения напряжения в выходных каскадах желательно поставить транзистор именно az431, datasheet биполярного транзистора можно наблюдать в таблице

Операционный усилитель TL431 является многофункциональным элементом и дает возможность конструировать различные устройства: зарядные для мобильных телефонов, системы сигнализации и многое другое. Как показывает практика, операционный усилитель обладает хорошими характеристиками и не уступает зарубежным аналогам.

↑ Второй вариант расчета параметрического стабилизатора [3 — 5]

Итак, исходными данными являются: стабилизированное напряжение на нагрузке Uвых, токи нагрузки Iн min, Iн max, номинальное входное напряжение Uвх и его отклонения ΔUвх н и ΔUвх в.

Параметры стабилитрона те же, что и в предыдущем расчете: Uст= Uвых, Iст max, Iст min, rд.

Вычисляем максимальное и минимальное значения рабочего тока стабилитрона:

Iст р max=0,8 Iст max,Iст р min=1,2 Iст min.

Если стабилизатор должен работать режиме холостого хода (Iн min=0), выбираем Iст р min=Iст min.

Проверяем пригодность выбранного по напряжению стабилизации стабилитрона заданных пределах тока нагрузки и питающего напряжения:

(Iст р max+ Iн min)(1- ΔUвх н)-(Iст min+ Iн max)(1+ ΔUвх в)>0,где ΔUвх н=(Uвх- Uвх min)/ Uвх, ΔUвх в=(Uвх max-Uвх)/ Uвх.

Номинальное напряжение Uвх, которое должен обеспечить выпрямитель, вычисляем по формуле:

Uвх= Uст/.

Сопротивление балластного резистора:

R= Uвх(ΔUвх в+ΔUвх н)/.

Также вычисляем мощность резистора с двукратным запасом:

Po=2(Uвх(1+ ΔUвх н)- Uст) 2 /R.

По приведенным в первом варианте расчета формулам находим Kст, КПД и Kф.

↑ Пример расчета №3

Рассчитаем параметрический стабилизатор напряжения со следующими характеристиками: стабилизированное напряжение на нагрузке Uн=9 В; ток Iн min =0, Iн max =10 мА; изменение входного ΔUвх н=10%, ΔUвх в=15%.

Выберем стабилитрон типа Д814Б, для которого Uст= Uн; rд=10 Ом; Iст max=36 мА, Iст min=3 мА.

После занесения исходных данных листе таблицы «Второй вариант расчета» получаем следующие результаты (рис. 4):

Uвх=14 В, R=221 Ом, Po=0,45 Вт, Kст=14,2.

Выбираем резистор сопротивлением 220 Ом мощностью 0,5 Вт.

Стабилизатор приобретается для одновременной защиты трех однофазных потребителей

Не будем акцентировать внимание на конкретном виде устройств, назовем их просто: потребитель 1, потребитель 2 и потребитель 3

Согласно заводским паспортам:

  • номинальная мощность потребителя 1 составляет 600 Вт, потребителя 2 – 130 Вт, потребителя 3 – 700 Вт;
  • коэффициент мощности потребителей 1 и 2 равен 0,7, потребителя 3 – 0,95.

Определяем мощность нагрузки. Пусть потребитель 1 относится к категории оборудования, характеризующегося наличием высоких пусковых токов. При расчёте используем не его номинальную мощность, а максимальную – пусковую, равную согласно технической документации 1800 Вт. Используя вышеуказанную формулу, переведём мощность каждого потребителя из Вт в ВА:

  • 1800 / 0,7 = 2571,4 ВА – для потребителя 1;
  • 130 / 0,7 = 185,7 ВА – для потребителя 2;
  • 700 / 0,95 = 736,8 ВА – для потребителя 3.

Теперь определим суммарную потребляемую мощность планируемой нагрузки в Вт и ВА:

  • 1800 + 130 + 700 = 2630 Вт;
  • 2571,4 + 185,7 + 736,8 = 3493,9 ВА.

Дальнейший выбор стабилизатора будем проводить, учитывая, что полная мощность нагрузки на устройство составит 3493,9 ВА, а активная – 2630 Вт (обратите внимание на разницу значений в Вт и ВА). Далее определяем запас мощности

Примем рекомендованную величину запаса мощности в 30% от энергопотребления нагрузки – для получения численного значения необходимого запаса умножим на 0,3 ранее рассчитанные суммарные мощности планируемой нагрузки:

Далее определяем запас мощности. Примем рекомендованную величину запаса мощности в 30% от энергопотребления нагрузки – для получения численного значения необходимого запаса умножим на 0,3 ранее рассчитанные суммарные мощности планируемой нагрузки:

  • 2630 х 0,3 = 789 Вт – запас активной мощности;
  • 34,939 х 0,3 = 1048,17 ВА – запас полной мощности.

Следовательно мощность нагрузки с учётом запаса составит:

  • 2630 + 789 = 3419 Вт;
  • 3493,9 + 1048,17 = 4542,07 ВА.

Теперь выберем модели однофазного стабилизатора с необходимой мощностью для электропитания нашей нагрузки (с учетом запаса), используя стандартный мощностной ряд однофазных инверторных стабилизаторов производства ГК «Штиль»:

Полная мощность, ВА Активная мощность, Вт
350 300
550 400
1000 750
1500 1125
2500 2000
3500 2500
6000 5400
8000 7200
10000 8000
15000 13500
20000 16000

Ближайшая с большей стороны к расчётным значениям мощность – 6000 ВА и 5400 Вт, следовательно, именно такой стабилизатор подходит для подключения потребителя 1, потребителя 2 и потребителя 3.

Если взять модель с мощностью, ближайшей к расчетному значению в меньшую сторону (3500 ВА/ 2500 В), то стабилизатор окажется перегружен, так как выходная активная мощность устройства окажется меньше потребляемой активной мощности нагрузки: 2500 Вт

Стабилизатор тока на tl431

На базе операционного усилителя тока tl431 можно создать простой стабилизатор. Для создания нужной величины U этого понадобятся три резистора. Необходимо высчитать номинал запрограммированного напряжения стабилизатора. Расчет можно произвести при помощи формулы: Uвых=Vref( 1 + R1/R2 ). Согласно формуле U на выходе зависит от величины R1 и R2. Чем больше сопротивление R1 и R2, тем ниже напряжение выходного каскада. Получив номинал R2, величину R1 можно высчитать следующим образом: R1=R2( Uвых/Vref – 1 ). Регулируемый стабилизатор возможно включить тремя способами.

Технические характеристики

Рассмотрим максимально допустимые характеристики микросхемы TL431. Если при работе они будут превышены, то прибор выйдет из строя. Длительная эксплуатация устройства с параметрами, близкими к предельным, также опасна для него. Значения этих параметров представлены ниже:

  • наибольшее возможное напряжение между анодом и катодом  – 37 В;
  • диапазон токов, протекающих через катод на протяжении длительного времени – от -100 до +150мА;
  • диапазон токов на входе (управляющем электроде) устройства – от -0,05 до +10 мА;
  • максимальная рассеиваемая мощность зависит от типа корпуса:
  • SOT-89 – 0.8 Вт;
  • ТО-92 – 0,78 Вт;
  • SO-8 – 0.75 Вт;
  • SOT-23 – 0,33 Вт;
  • SOT-25 – 0,5 Вт.
  • диапазон рабочих температур – от -25 до +85ОС;
  • предельно допустимая температура кристалла – +150 ОС;
  • диапазон температур при которых может хранится изделие — -65 до +150 ОС.

В технической документации производители приводят диапазон рекомендуемых рабочих характеристик. Напряжение на катоде VKA может изменяться от минимального, равного управляющему VREF, до максимального 36 В. Катодный ток должен находиться в пределах от 1 до 100 мА.

При конструировании нового устройства следует также обращать внимание на электрические характеристики. Измерение производилось при температуре TC= 25°C

Остальные параметры тестирования приведены в колонке «Режимы измерения».

Параметры Режимы измерения Обозн. min typ max Ед. изм
Управляющее напряжение VKA=VREF,IKA=10 мA VREF 2,455 2,495 2,535 В
Величина отклонения управляющего напряжения при изменении температуры VKA=VREF,IKA=10 мA, Ta = от 0°C до +85°C VDEV 9,0 20 мВ
Изменение напряжения на управляющем электроде в зависимости от изменения напряжения на катоде IKA=10 мA

ΔVKA=10V~VREF

ΔVKA=36V~10V

ΔVREF

ΔVКА



-1,0

-0,5



-2,7

-2,0



мВ/В

мВ/В

Ток через управляющий электрод IKA=10 мA IREF 1,5 4 мкА
Отклонение управляющего (опорного) тока при изменении температуры IKA=10 мA ΔIREF

ΔT

0,4 1,2 мкА
Минимальный управляющий ток через катод, VKA=VREF IKA(MIN) 0,3 0,5 мА
Ток через катод при закрытом переходе VKA=36V, VREF=0 IKA(OFF) 0,05 1,0 мкА
Динамическое сопротивление VKA=VREF, f≤1.0 кГц IKA=1 to 100 мA ZKA 0,15 0,5 Ом

Схема электрическая тестера

В виртуальном пространстве интернета схем для такой проверки множество. Разницу между ними усмотрел в том, что одни сообщают – сигнализируют о исправности электронного компонента миганием – загоранием светодиодов, другие создают предпосылки для измерения напряжения на выходе, по величине которого и следует судить о исправности TL431. С одной стороны первые вроде как самодостаточны, в дополнение же ко вторым необходим вольтметр. С другой стороны первым нужно «верить на слово», вторые же сами ничего «не решают», а выдают объективную информацию для принятия решения. К тому-же вольтметр всегда под рукой. Выбрал второй вариант, он к тому же ещё и проще, «цена вопроса» — три постоянных резистора.

Так на верхнюю крышку установлены панелька и кнопка (их контакты загнуты изнутри и пропаяны оловом), на среднюю часть корпуса, в качестве разъёма питания, встал «тюльпан», на нижней крышке разместились штыри для подключения к мультиметру. То, что в качестве корпуса выступили некоторые части (две крышки и горлышко) пластиковой ёмкости (молочной бутылки) вероятно ясно и без пояснений.

Осталось с внутренней стороны крышки, на контактах панельки и кнопки смонтировать саму схему, в первую очередь установил три резистора, во вторую были припаяны все соединительные провода. Проводов получилось неожиданно много, тут спешить не надо — немудрено и перепутать.

Базовая конфигурация

Главная задача стабилизатора — обеспечить постоянство выходного напряжения и подавление пульсаций. Конструкция стабилизатора основана на простейшей схеме, но каждый её элемент я выбирал так, чтобы он идеально выполнял свою функцию:Для максимального подавления входных шумов сопротивление резистора R должно быть максимально, а в внутреннее сопротивление источника опорного напряжения Vref как можно ниже. Да и работать формирователь опорного напряжения будет лучше, если его питать от высокоомного источника. Таким требованиям отвечает источник стабильного тока (ГСТ).

Для высоковольтного стабилизатора я использовал ГСТ на двух транзисторах, что обеспечивает большую стабильность тока при колебаниях питающего напряжения.

Для низковольтных стабилизаторов можно использовать аналогичную схему или просто одиночный диод.

Для высоковольтных стабилизаторов я выбрал значение тока ГСТ около 5мА. Для низковольтных стабилизаторов можно выбрать значение поменьше.

Микросхеме TL431 для нормальной работы требуется минимум 2 мА.

Важное замечание: ГСТ на двух транзисторах может иногда возбуждаться, если использовать высокочастотные транзисторы. Поэтому я выбрал транзисторы MJ340/350 которые, как показывает мой опыт, работают стабильно. Стабилитроны довольно шумные и кроме того имеют плохой температурный коэффициент

Выходное напряжение при их использовании будет меняться в зависимости от температуры окружающей среды, а если в вашем усилителе активная вентиляция, то тем более. Кроме того, стабильность их внутреннего сопротивления тоже оставляет желать лучшего

Стабилитроны довольно шумные и кроме того имеют плохой температурный коэффициент. Выходное напряжение при их использовании будет меняться в зависимости от температуры окружающей среды, а если в вашем усилителе активная вентиляция, то тем более. Кроме того, стабильность их внутреннего сопротивления тоже оставляет желать лучшего.

Вместо них я использовал TL431 в качестве источника опорного напряжения, так как их шумовые характеристики весьма достойны, они имеют низкое выходное сопротивление и довольно широкий диапазон выходных напряжений, которое устанавливается с помощью простого делителя.

Советуем изучить Блок питания для шуруповерта 12в своими руками
