Как заменить лампочку задней противотуманной фары

Содержание

Как выбрать противотуманные фары?

Вот так светит эта фара

Установка противотуманок предваряется покупкой их в магазине. В этом случае нужно в первую очередь смотреть на целостность стекол каждой лампочки, совпадение фар и систем крепления.

Соответствие ЕЭК ООН подтверждается наличием клейма «Е» на рассеивателе, также желательно наличие клемма ГОСТ, ТУ, даты изготовления и производителя. Когда мы выбираем противотуманки, Приора как модель позволяет приобрести артикулы преимущественно круглой формы, в то время как последней модой считаются щелевые фары, которые имеют малые вертикальные углы (около 30-50 градусов) и очень хорошо подходят в качестве противотуманного оборудования.

Противотуманные фары могут быть выпущены в:

Азии,
Европе
России.

Первые варианты практически всегда не имеют данных о сертификации и обладают большой мощностью, которая только вредит на дороге (слепит встречных водителей). Японские и европейские образцы имеют умеренную мощность, но стоят достаточно дорого. Поэтому при покупке лучше ориентироваться на отечественные модели, которые соответствуют нормам ГОСТ и стоят относительно недорого.

Установка противотуманных фар начинается для владельцев Приоры с отключения провода массы от аккумуляторной батареи (нужно, чтобы предотвратить короткое замыкание). Потом с картера двигателя снимается защита. Для этого нужно взять ключ на «10» и два ключа на «19». Обычная защита картера спереди на 5 «шпилек», усиленная же может крепиться на два полухомута к передней балке. Демонтаж защиты представляет собой последовательность простых действий – сначала ключами на «19» отворачиваются гайки прикрепления рычагов. (Второй ключ используется для удержания от проворачивания). Потом ключом на «10» отворачиваются пять гаек. Установка защиты проводится в обратном порядке.

Если штатные противотуманки не устраивают

Нередко можно встретить автомобилистов, которых категорически не устраивает свет штатных противотуманок. В особенности это касается тех, кому приходится часто выезжать на большие расстояния. Действительно, нередко в условиях сильного тумана установленные ПТФ не справляются со своей основной задачей. Как правило, в таких фарах установлены обычные лампы. Менять их на аналогичные, но большей мощности нецелесообразно, куда разумнее заменить их на светодиоды или ксенон.

Стоит отметить, что светодиодные лампы в противотуманные фары можно устанавливать без каких-либо ограничений и условий, как это потребуется для ксенона. Для самостоятельной замены галогеновой лампы на светодиодную не потребуется специальных знаний и оборудования. Но существует одно правило, пренебрегать которым не следует: приобретать диодные дампы в противотуманки можно, только если они принадлежат проверенному бренду. Недорогие китайские образцы не отвечают требованиям качества и служат очень недолго.

Перед приобретением светодиодных ламп следует снять галогеновые и посмотреть на цоколь, чтобы подобрать аналогичную, – это позволит до минимума сократить работы по подгонке ламп в штатную противотуманную фару. Важным параметром лампы для противотуманок является значение ее яркости. Измеряется этот параметр в Люменах (Лм), и для противотуманок яркость должна составлять не менее 1000 Лм , в противном случае эффект, по сравнению с галогеновыми лампами, станет незаметен.

Диодные лампочки в противотуманные фары практически никогда не вызывают нареканий при прохождении техосмотра, для них не нужно приобретать дорогостоящие линзованные фары. Как и для ксенона, они имеют широкий спектр возможных цветов, что позволит обойтись без установки дополнительных светофильтров.

Чтобы поменять самостоятельно лампочку в противотуманной фаре на Ниссан Ноуте, необходимо вооружиться отвёрткой (крестовая+плоская), самой лампочкой и пару свободных рук.

Любителям нестандартного, или кто желает немного украсить свой авто, могут найти накладки на задние фары на https://www.russ-artel.ru/ , ещё их называют реснички. И они есть как на задние так и на передние фары. Это достаточно недорогой способ немного тюнинговать свою машину, тем самым выделится из общей массы серийных авто.

Сейчас очень популярны светодиоды в противотуманках, есть даже желтые Led. На мой взгляд очень хорошо смотрятся и ярко светят с белым свечением. Так какие же выбрать диоды в ПТФ?

Светодиоды в передние протовотуманки

В передних противотуманных фонарях Ниссан Ноут установлены лампы H8 35Вт

. Все лампочки в Еноте.

На фото слева Вы видите самые продаваемые Led в ПТФ. Диоды очень удачные: светят очень ярко, чисто белым светом.

Имеют своё охлаждение, работают уже давно у многих автолюбителей.

При заказе правильно указывайте цоколь — H8 и обязательно читайте отзывы, чтобы решить для себя покупать или нет!

Замена ламп

Фото-отчёт будет выполнен на левой противотуманке. Правая ПТФ меняется точно так же как и левая, ни чего там не мешает, как например бачок омывателя стекол. Меняется всё аналогично!

Для замены лампочки в противотуманной фаре, первым делом надо вывернуть колесо по максимуму, чтобы освободить доступ к подкрылку. Протрите влажной тряпкой подкрылок, чтобы при дальнейшей работе не испачкаться.

Далее откручиваете саморез (снизу) и вытаскиваете две клипсы, крепящие подкрылок:

Чтобы вытащить клипсы

, крепящие подкрылок, нужно плоской отвёрткой поддеть сердцевину клипсы и вытянуть её примерно на 5 мм, далее поддеваете широкую часть и вытаскивает клипсу.

После того как Вы освободили крепления подкрылка — отогните его рукой, тем самым обеспечив прямой доступ к противотуманной фаре.

Для замены лампы в противотуманке Ноута — поверните цоколь крепления лампы, в самой ПТФ, против часовой стрелки, вытяните его как можно ближе и поменяйте перегоревшую лампу на новую. Лампочка просто вставляется в штекер. Старайтесь, стеклянной части лампочки, не касаться, и не запачкать её. От этого зависит срок службы лампочки. Чем она чище, тем дольше прослужит!

Рейтинг статьи:

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Подключение противотуманок Приоры схема.

Рассмотрим подробно схему подключение противотуманок Приоры. Управление противотуманными фарами осуществляется блоком управления светотехникой. Конкретно включателями передних (А5) и задних (А4) противотуманок. При рассмотрении мы можем заметить только один провод для включения каждой опции. Этот провод, проходящий через вывод 2 к обоим переключателям через различные сопротивления, потому что является сигнальным. Он проходит от контроллера управления электроопакетом до переключателя. Со стороны контроллера на этот провод подаётся стабилизированное напряжение. Блок управления электропакетом контролирует изменение величины проходящего по нему тока.

Включение задних противотуманных огней.

Включение задних противотуманок Приоры происходит следующим образом. При нажатии кнопки на модуле (А4) происходит соединение провода от контроллера управления электропакетом, через сопротивление с минусом. При этом по цепи будет протекать ток соответствующей величины, по этому контроллер получит сигнал о нажатии этой кнопки. Если на выводе 14 колодки Х2 будет питание, включен ближний свет фар (смотри «Схема фар Приора» ), то процессор через соответствующий ключ подаст питание на выводы 10 и 13 колодки Х3, к которой подключён задний жгут проводов. Напряжение поступит на лампы задних противотуманных огней и на модуль управления светотехникой. При этом на модуле загорит сигнальная лампа включения фонарей.

Включение противотуманных фар.

Подключение противотуманок Приоры происходит практически так же. Разница в величине сопротивления, и соответственно в значении проходящего тока. По величине тока процессор контроллера управления светотехникой определяет положение кнопки передних противотуманных фар. Поэтому если на выводе 12 колодки Х2 имеется питание, включены габаритные огни (смотри «Габариты Приора«), на вывод 19 колодки Х2 будет подано питание.

По зелёному с чёрной полосой проводу напряжение поступит к катушке электромагнитного реле К10. Якорь катушки притянется и замкнёт контакты. При этом получат питание предохранители F17 и F18 номиналом по 10А, а с них через соединительный разъём жгута панели приборов и переднего жгута, питание получат лампы в противотуманных фарах. Кроме этого с предохранителя F17 получит питание светодиод на модуле управления светотехникой сигнализирующий о включении фар.

При одновременном нажатии на обе кнопки включения так же изменится величина тока. Так как при параллельном соединении общее сопротивление всегда меньше меньшего. То есть значение проходящего тока будет максимальным. Подключение противотуманок Приоры по такой схеме сильно затрудняет поиск неисправностей, без наличия диагностического оборудования для контроллера управления электропакетом. При возникновении неисправностей необходимо проверить целостность предохранителей, реле, работу габаритных огней и фар ближнего света.

admin02/05/2014

Комментарий

Имя *

Сайт

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

« Схема фар Приоры

Реле исправности ламп »

Метки

Ваз, неисправности ВАЗ Датчики Зажигание Инжектор Приборы Стартер Схемы Электрокары Электроснабжение ваз 2110 газель газель бизнес регистраторы ремонт автомобиля

Архивы

Архивы Выберите месяц Август 2021 Июль 2021 Декабрь 2021 Август 2017 Июль 2021 Июнь 2021 Май 2021 Апрель 2021 Март 2021 Декабрь 2016 Ноябрь 2021 Октябрь 2021 Сентябрь 2021 Август 2021 Июль 2016 Июнь 2021 Май 2021 Апрель 2021 Март 2021 Февраль 2021 Ноябрь 2015 Октябрь 2015 Август 2015 Июль 2015 Июнь 2015 Май 2015 Апрель 2015 Март 2015 Февраль 2015 Январь 2015 Декабрь 2014 Ноябрь 2014 Октябрь 2014 Сентябрь 2014 Август 2014 Июль 2014 Июнь 2014 Май 2014 Апрель 2014 Февраль 2014 Январь 2014 Декабрь 2013 Ноябрь 2013 Октябрь 2013 Август 2013 Июнь 2013 Май 2013 Март 2013 Февраль 2013 Январь 2013 Ноябрь 2012 Октябрь 2012 Сентябрь 2012 Август 2012 Июль 2012 Июнь 2012 Май 2012 Апрель 2012 Март 2012 Февраль 2012 Январь 2012 Декабрь 2011 Ноябрь 2011 Октябрь 2011 Сентябрь 2011 Август 2011 Июль 2011 Июнь 2011 Май 2011 Апрель 2011

Какую лампу лучше выбрать

Перед покупкой нужно определить характеристики стандартной фары. Для этого нужно обратиться в электронный справочник в интернете или прочесть маркировку на стекле или корпусе противотуманки.

Код чаще всего наносится на тыльную сторону фары или в нижнюю часть стекла. Важный параметр — мощность и цоколь. При несоблюдении требований возникают следующие проблемы:

растрескивание корпуса или стекла;
оплавление рефлектора;
сильная засветка и ослепление водителей;
перегрев и оплавление проводки.

При использовании мощных ламп выделяется тепловое поле, которое оказывает негативное влияние на противотуманки, поэтому не следует гнаться за дешевизной и улучшенными характеристиками при выборе перегоревшего элемента.

При покупке следует обращать внимание только на детали известных производителей и строго придерживаться заявленных характеристик, указанных на детали

Блок-фары

Конструктивно каждая блок-фара универсала «ЛАДА Ларгус» состоит из двух секций. В одной размещаются:

«габаритная» лампа (W5W).
двухнитиевая лампа ближнего и дальнего света (тип Н4);

Рядом находится секция, в которой расположена лампа PY21W указателя поворотов.

Демонтируют блок-фару в том случае, когда она повреждена или ее нужно доработать (тюнинг).

Замена блок-фары

Перед тем как приступить к работам, связанным с заменой блок-фары, необходимо:

Зафиксировать универсал при помощи ручного тормоза.
Вынуть ключ из замка зажигания.
Снять провод «минус» с клеммы аккумуляторной батареи.

Демонтаж блок-фары универсала «ЛАДА Ларгус» начинают, предварительно сняв передний бампер. Эта операция подробно показана на видеостранице:

После этого откроется доступ к элементам крепежа в нижней части корпуса. Далее, необходимо отключить электрические провода:

идущие к лампе типа Н4. Для этого снимают крышку3 и отсоединяют колодки;
снять патроны ламп указателя поворотов 5 и габаритов 7;
достать из корпуса фары исполнительный механизм гидрокорректора фар (при наличии), для чего сдвинуть пыльник 4 вдоль троса и отщелкнуть крепежную защелку.

Это интересно: Как покрыть машину жидким стеклом своими руками в 3 простых этапа и 10 полезных советов

после этого нужно вывернуть крепежные болты (поз. 1, 3 и 4), расположенные по периметру корпусной детали (2);

выдвинуть корпус блок-фары немного вперед и снять его.

Новая блок-фара устанавливается в обратной последовательности, выдерживая равномерный зазор между корпусом 2 и кузовными деталями.

Регулировка светового потока

После проведения каких-либо работ, связанных с головной оптикой автомобиля «ЛАЛА Ларгус», в обязательном порядке проверяют и регулируют (при необходимости), направление светового потока включенных ламп. Для этого лучше всего обратиться на специализированную СТО, оснащенную специальными приборами и укомплектованную квалифицированными специалистами. Однако, в случае крайней необходимости такую операцию можно осуществить самостоятельно и без наличия необходимых приборов. На практике существует несколько способов проверки и регулировки света фар. С одним из них можно ознакомиться, посмотрев видеоролик:

Замена ламп в блок-фаре

Среди внезапно возникающих неисправностей, с которыми встречаются практически все автовладельцы, одно из первых мест занимает выход из строя источников света головной оптики. К ним относятся лампы:

ближнего/дальнего света;
указателя поворотов;
указателя габаритов.

Все они находятся внутри отдельно взятой фары и поменять их в случае необходимости особого труда не составляет.

Замена лампы ближнего/дальнего света

Меняют лампу ближнего/дальнего света в блок-фаре LADA Largus в следующем порядке:

вынимают защитную крышку;

отключают колодку с проводами;

вытаскивают резиновый уплотнитель;
нажимая на пружинный держатель, выводят его из-под фиксатора;

осторожно отпустив держатель, аккуратно достают сгоревшую лампу

Новую лампу вставляют в отверстие отражателя и закрепляют с помощью штатного крепежа. Затем все снятые детали возвращают на свои места.

Внимание! В «Ладе Ларгус» используются галогеновые источники света, к стеклянной поверхности которых прикасаться не рекомендуется. Во избежание потемнения колбы при нагреве, их рекомендуется держать за цоколь

Замена лампы указателя поворотов

Для того чтобы сменить неисправную лампу, установленную в отсеке указателя поворотов, необходимо:

аккуратно отжать пластмассовый фиксатор разъема;

Это интересно: Режим труда и отдыха водителей: основные правовые положения на 2020 год

отключить разъем с проводами бортовой электросети;

изъять патрон с лампой из гнезда блок-фары, вывернув его по (левая лампа) или против (правая лампа) часовой стрелки;

нажав и вывернув лампу против часовой стрелки, вынимаем ее.

Новая лампа устанавливается в обратной последовательности.

Замена лампы указателя габаритов

Сгоревшая бесцокольная лампочка, установленная в указателе габаритов, меняется следующим образом:

отсоединяют колодку с электрическими проводами от патрона;
проворачивают патрон по (левая лампа) или против (правая лампа) часовой стрелки и вынимают его из корпуса блок-фары;

новую лампу ставят на место сгоревшей.

Патрон возвращают в штатное гнездо, выполнив все операции в обратном порядке.

Замена ламп в ПТФ Логан фаза 1 — Renault Logan, л., года на DRIVE2

Комплект перед установкой. Если вы устанавливаете их самостоятельно, вам необходимо знать, что чересчур высоко расположенные фонари не улучшают, а, наоборот, существенно искажают видимость на дороге, поскольку при этом они отражаются от капель тумана.

Замена Лампы Противотуманной Фары Рено Логан

И следует помнить, что здесь желательно устанавливать фонари с жёлтыми световыми фильтрами — они наиболее эффективны. Устанавливаются такие фонари обязательно парой. Расстояние от бокового габаритного фонаря по внешнему краю рассеивателя должно составлять не более 40 см, а высота от покрытия дороги по нижнему краю рассеивателя — до 25 см.

Они обязательно устанавливаются не выше головных фонарей. В принципе, с этой задачей способен справиться любой автолюбитель, даже не имеющий специальных знаний и навыков.

Замена лампы противотуманной фары на Renault Logan 2

Давайте рассмотрим подробнее, каким образом можно это сделать. Базовая комплектация Рено Логан включает в себя обычную фару.

Сначала вам будет необходимо запастись всеми необходимыми материалами. Для того чтобы приобрести то, что нужно, и не ошибиться, следует учитывать модель и комплектацию авто.

Если ваш автомобиль не находится на гарантии, или птф не входит в перечень деталей, доступных для замены бесплатно, можно провести работу самостоятельно.

Достаточно иметь при себе все необходимые для работы инструменты, а также предварительно ознакомиться с порядком их проведения. Последовательность выполнения работ Для начала владельцу необходимо снять специальный грязезащитный щиток, расположенный на бампере автомобиля Рено Логан.

Снимается он с той стороны, с которой расположен дефектный источник освещения — птф. Когда эта работа будет сделана, следующей задачей является разъединение пластмассового фиксатора проводов. Проверяется фаза на предмет работы с перебоями.

Выполняется эта работа крайне. Следующим этапом будет отсоединение разъема от противотуманки, фаза отключается.

Замена лампы противотуманной фары Renault Logan/Sandero

Как только он будет находиться отдельно, лампу надо повернуть против часовой стрелки. Теперь противотуманную фару можно извлечь, а провод, на котором находится фаза, желательно отложить в сторону.

Противотуманки далеко не всегда нужно заменять целиком. Бывает и так, что нужно провести замену сгоревшей лампы, в которой фаза перегорела.

После отключения всех разъемов, питающих источник света, снятие лампы будет возможно легким движением руки.

При необходимости заменить лишь светодиодные лампы, а не фары птф целиком, нужно обратить внимание на наличие конденсата. Противотуманные фары регулируем таким образом, когда верхний уровень светового пятна совпадает на нашем созданном экране с нанесенной горизонтальной линией, которая располагается обязательно на мм ниже ранее отмеченных центров фар соединяющей их прямой

Расстояние между данными центрами должно составлять величину в мм.

Выводы Монтаж противотуманной замена ламп противотуманных фар рено логан в Renault Logan, как показала практика, обычно не способен вызвать затруднения и повышенных временных затрат. Если возникают проблемы, когда происходит замена лампочки ПТФ или последующей регулировке, целесообразной мерой будет обращение к специалистам, что сэкономит время и сбережет нервы.

В большинстве случаев к замене комплекта фар Рено Логан прибегают в случае их повреждения. Если таковой фактор отсутствует, то ограничиваемся заменой ламп и, при желании, полировкой рабочей поверхности пластиковой колбы.

Особенность работы противотуманных фар

Главной особенностью «противотуманок» является излучаемый свет, он может быть белым или желтым, но при этом широкий и плоский луч стелется вдоль дорожного покрытия, а не освещает толщу тумана. Таким образом, они являются незаменимыми во время тумана, снегопада, дождя, так как обычные фары, излучающие рассеянный свет, просто не способны должным образом осветить дорогу. Для того чтобы была обеспечена хорошая видимость в тяжелых метеоусловиях, нужно придерживаться двух главных правил:

границу пучка света от фары следует отрегулировать предельно точно, так как свет не может распространяться выше указанной горизонтальной плоскости;
расположение фары должно быть максимально близко к дорожному полотну, так настроить границу пучка будет проще.

Очевидно, данный элемент является просто необходимостью, так как обеспечивает безопасное передвижение в условиях плохой видимости . Для того чтобы свет был четким и мог обеспечить достаточную видимость, за фарами нужно следить и вовремя полировать, чтобы царапины не уменьшали пропускную способность оптики. Сделать данную работу можно самостоятельно или в автомобильных сервисах. Полировку мы обсудим в другой статье, здесь же мы поговорим несколько о другом.

Самостоятельная замена ламп в ПТФ

Перед проведением работ нужно выполнить подготовительные работы, которые облегчат замену:

тщательно отмыть автомобиль, уделяя внимание передним подкрылкам и нижней части бампера;
приготовить тканевые перчатки;
убедиться в наличии инструментов — отверток и гаечных ключей;
приобрести чистую ткань.

Для демонтажа ламп следует знать конструктивные особенности автомобиля. Размещение фар на некоторых моделях требуют снятия переднего бампера.

Как заменить лампу в противотуманной фаре:

Установить автомобиль на ровной поверхности и вывернуть колеса.
Демонтировать клипсы с передней части подкрылков.
Просунуть руку к фаре и аккуратно открутить защитный пыльник.
Отсоединить лампу.
Снять штекер.
Подключить к разъему новую деталь.
Собрать все в обратном порядке.

При замене лампы следует соблюдать осторожность и не касаться пальцами колбы. Это снизит заявленный срок службы

Поменять ПТФ придется при обнаружении трещин на корпусе, оплавления рефлектора или лопнувшего стекла.

https://youtube.com/watch?v=EY0P1eHIV_o

В некоторых случаях с фар снимаются уплотнительные резинки, которые препятствуют проникновению воды через защитный кожух.

Замена лампы в противотуманной фаре – простая процедура, которая выполняется подручными средствами за несколько минут. В автосервисе за такую работу потребуют от 1000 до 2500 рублей.

Перегорела лампочка. Стал думать как заменить. Официальный дилер выставил цену порядка 2 000 ₽ за всю услугу. В интернете удалось лишь найти, что замена лампочки противотуманной фары (ПТФ) это очень сложная процедура — в одном способе предлагалось поднимать машину на подъёмнике, снимать колесо, снимать подкрылок и менять лапочку; в другом способе предлагалось разбирать бампер.

Мне удалось найти третий способ, который в разы проще.Описываю ниже по шагам на примере правой противотуманной фары.

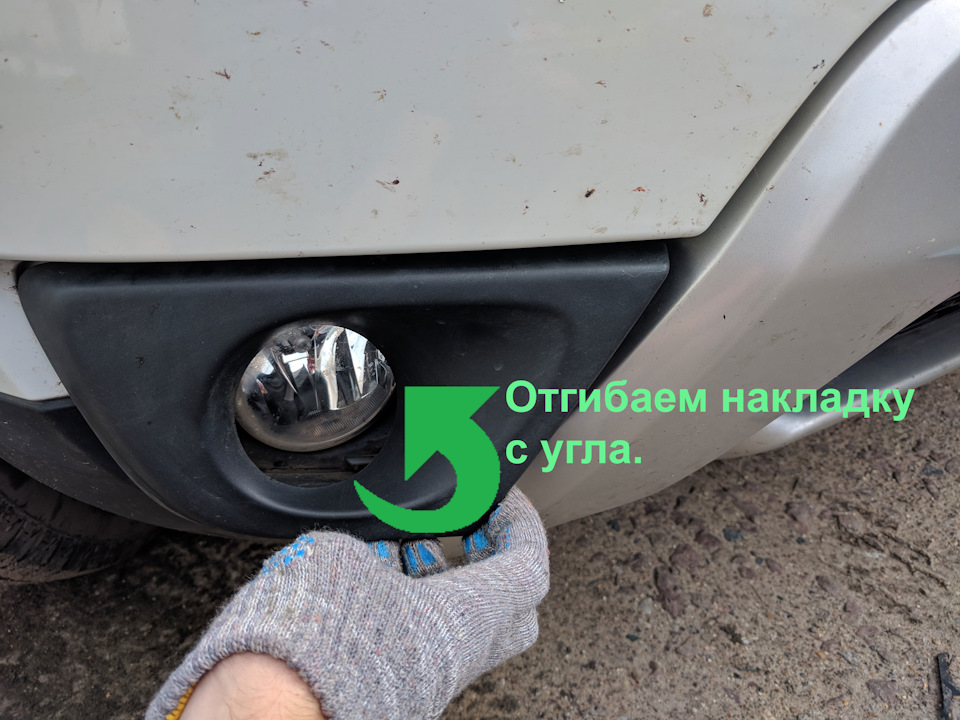

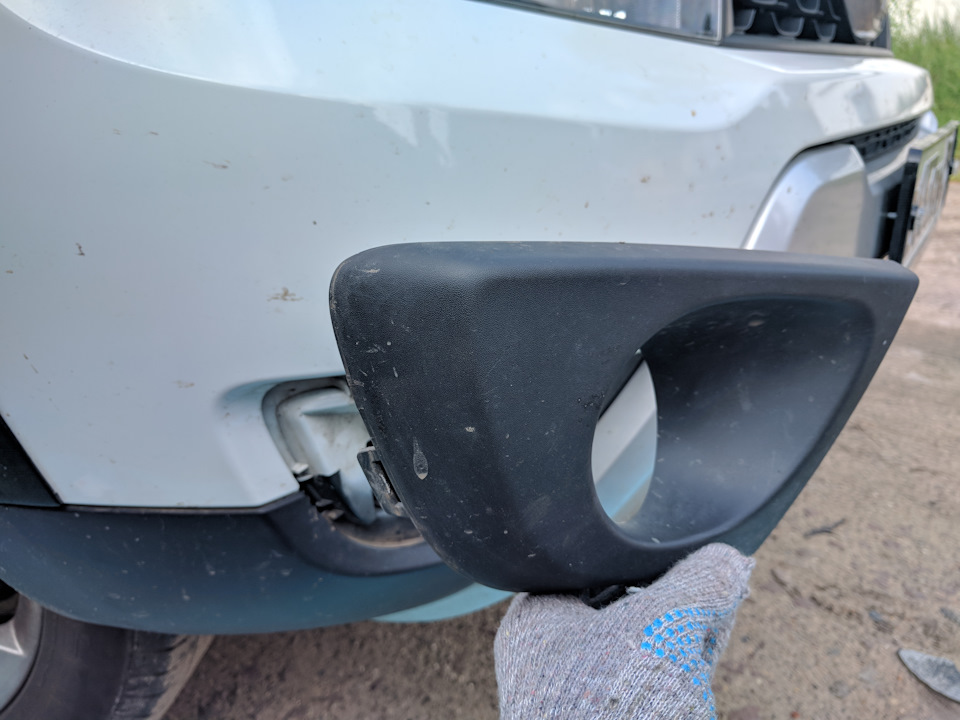

1. Впрямую руками снимаем декоративную накладку вокруг ПТФ.

2. Лицевая часть снятой накладки.

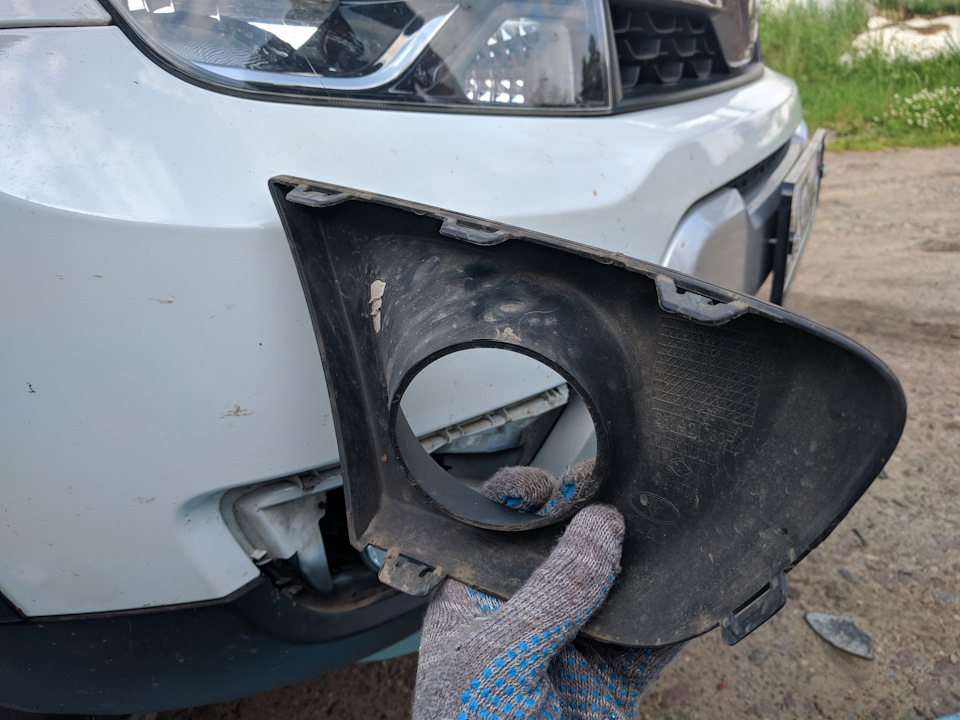

3. Оборотная часть снятой накладки — снизу одно крепление, сбоку одно, сверху три.

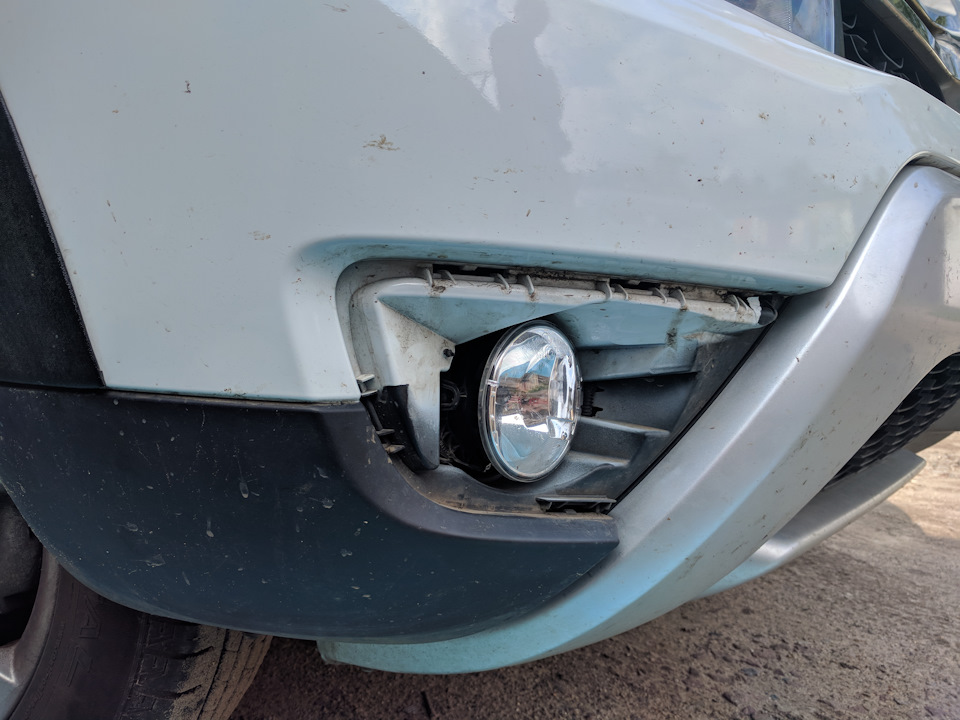

4. Издалека вид противотуманной фары со снятой накладкой.

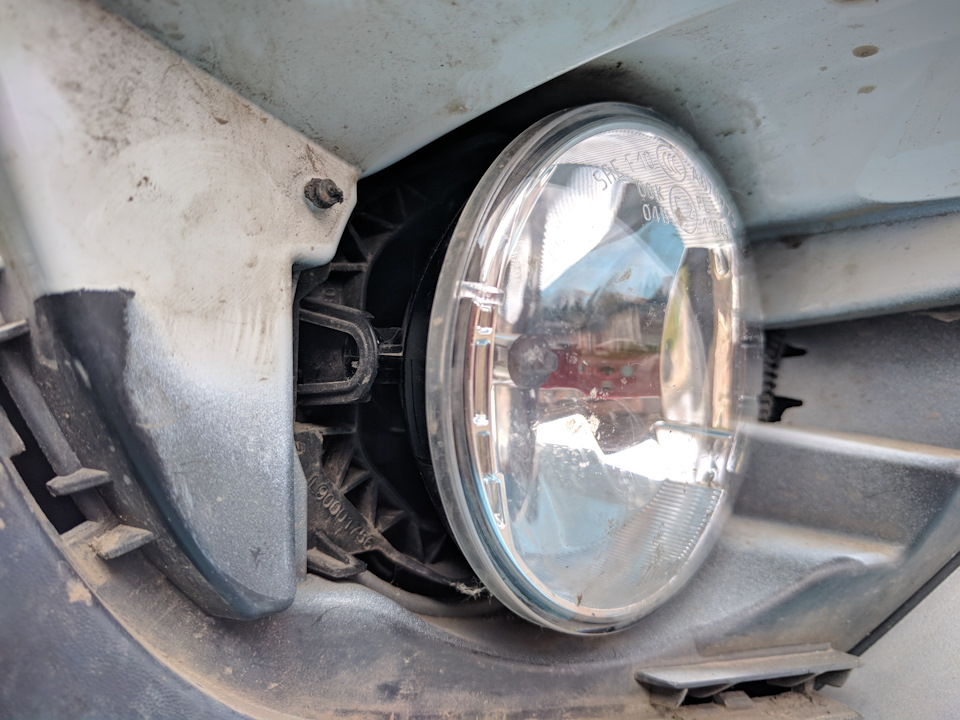

5. Вблизи вид противотуманной фары со снятой накладкой.

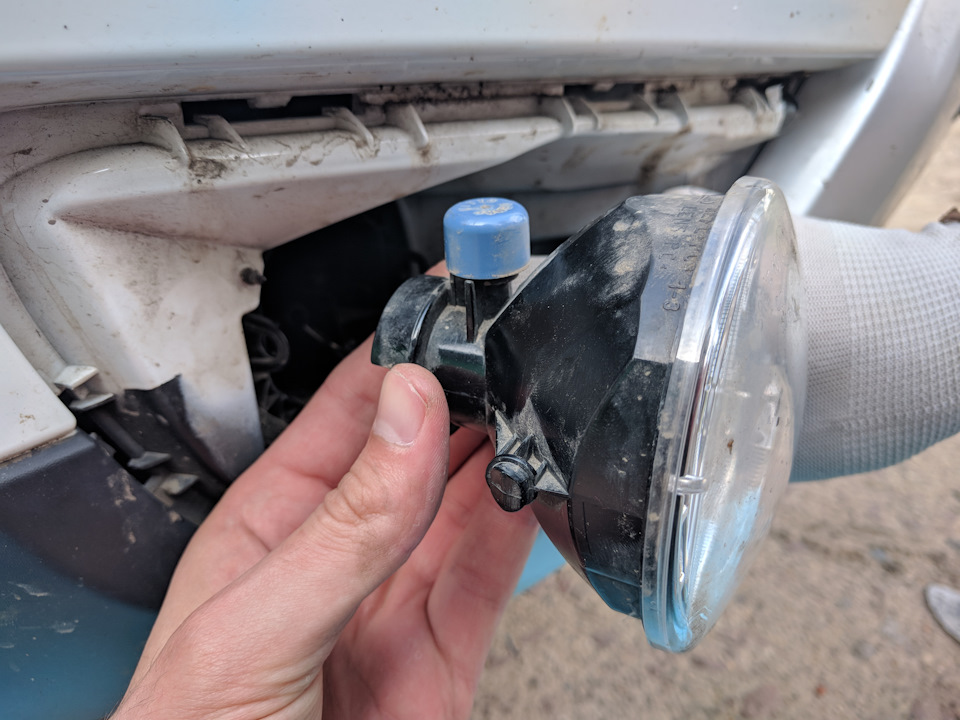

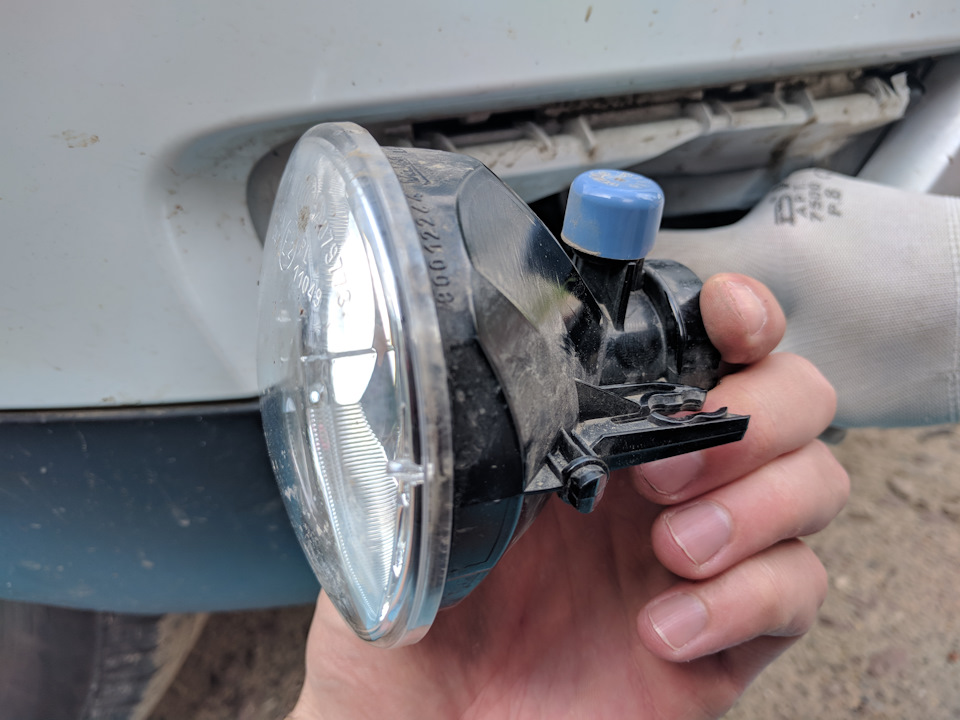

6. Руками вытаскиваем фару. Фара крепится на трёх точках (см. п. 9 ниже). Также отсоединяем проводок к лампе.

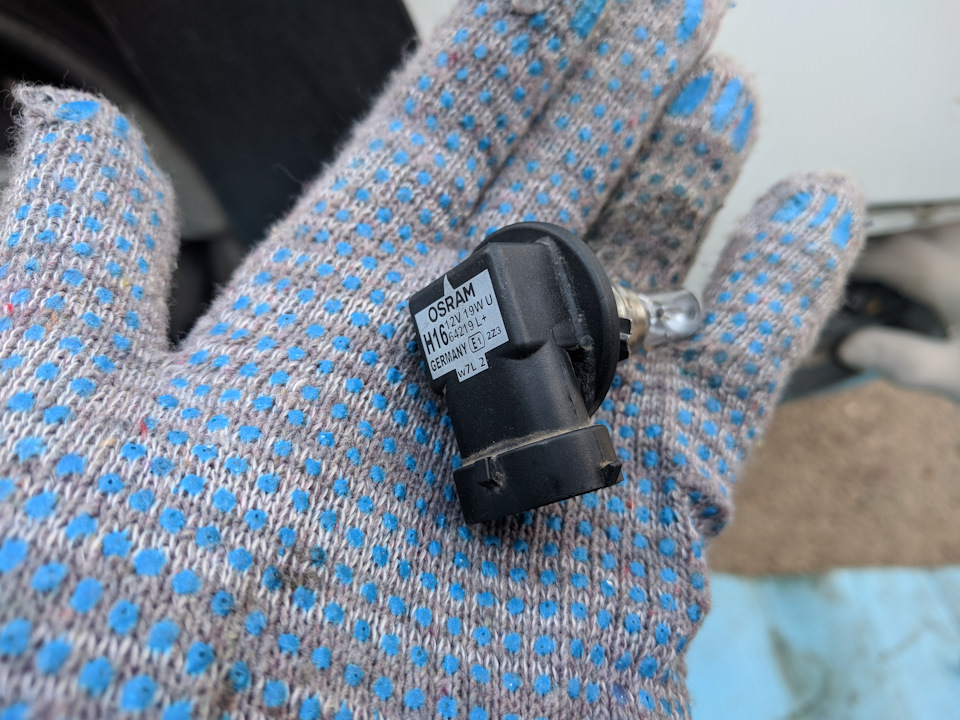

7. Так выглядит лампа — в моём случае это была OSRAM H16 12V 19W.

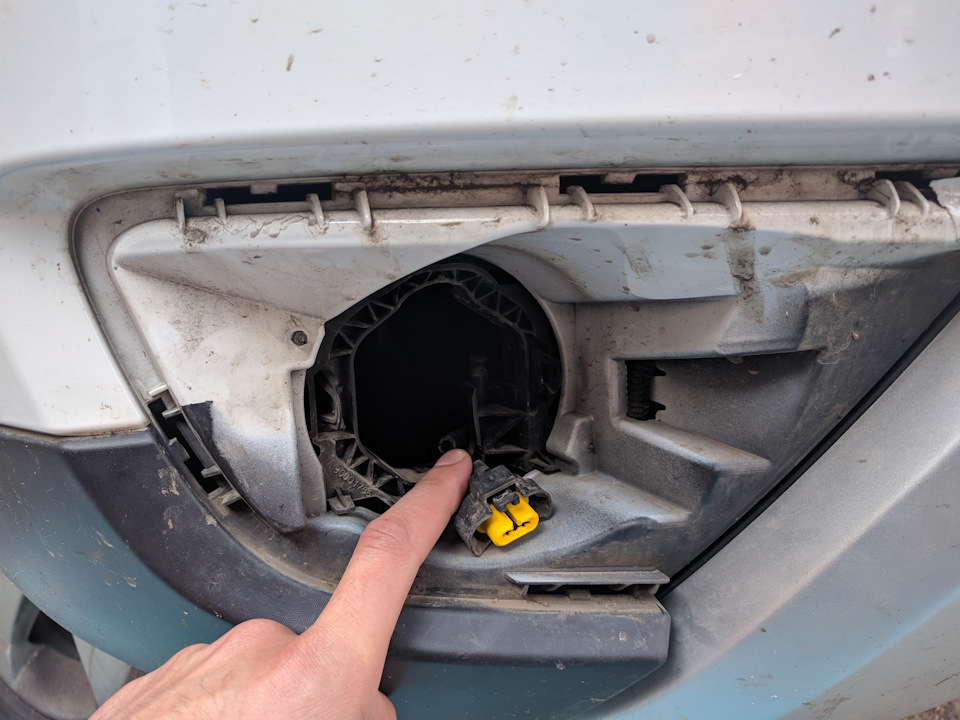

Вид посадочного места фары при снятой фаре.Внимание! Проводок с жёлтым креплением придерживайте пальцем! Иначе провод утянет его и он упадёт внутрь машины, куда руками не добраться. У нас такое случилось и пришлось из подручного провода делать крючок и долго терпеливо его вылавливать из темноты

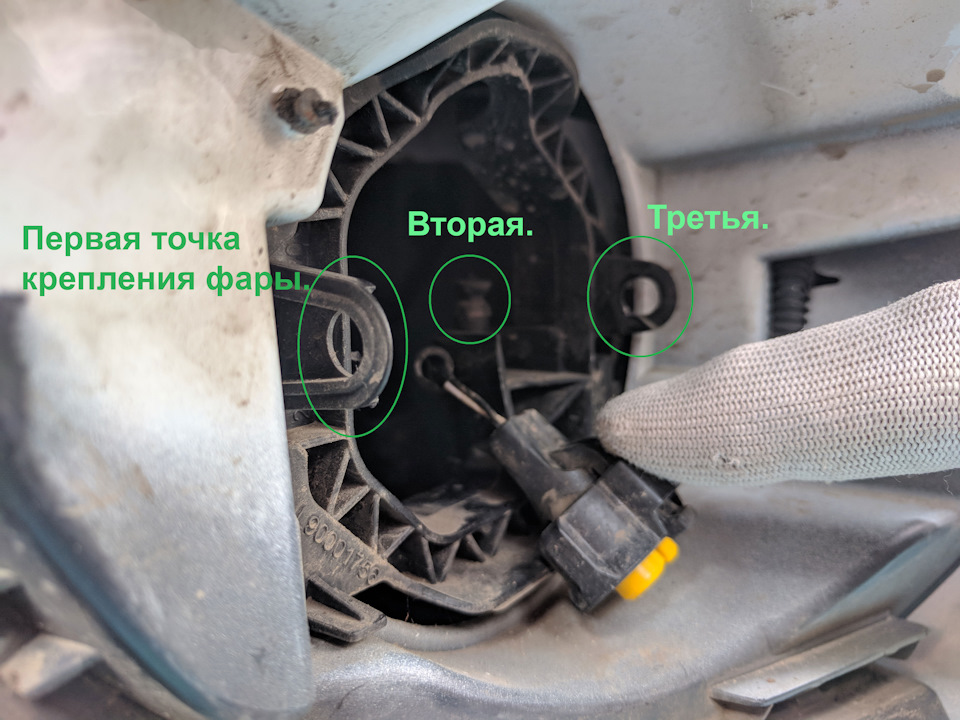

9. Вид посадочного места фары с обозначением мест крепления фары.

10. Едем в ближайший магазин автозапчастей. Покупаем аналогичную лампочку. Я приобрёл за 210 ₽. Возвращаемся. Выполняем действия как выше, но в обратном порядке — собираем всё назад.
