Последовательность выполнения работ

  1. Для начала владельцу необходимо снять специальный грязезащитный щиток, расположенный на бампере автомобиля Рено Логан. Снимается он с той стороны, с которой расположен дефектный источник освещения – птф.
  2. Когда эта работа будет сделана, следующей задачей является разъединение пластмассового фиксатора проводов. Проверяется фаза на предмет работы с перебоями. Выполняется эта работа крайне просто.
  3. Следующим этапом будет отсоединение разъема от противотуманки, фаза отключается. Как только он будет находиться отдельно, лампу надо повернуть против часовой стрелки.
  4. Теперь противотуманную фару можно извлечь, а провод, на котором находится фаза, желательно отложить в сторону.

Противотуманки далеко не всегда нужно заменять целиком. Бывает и так, что нужно провести замену сгоревшей лампы, в которой фаза перегорела. После отключения всех разъемов, питающих источник света, снятие лампы будет возможно легким движением руки.

Монтаж противотуманной фары на автомобиль Рено Логан выполняется в обратной последовательности. Поверните лампу по часовой стрелке, после чего подключите разъем, на котором находится фаза. Обратно сожмите пластиковый фиксатор проводов, установите грязезащитный щиток со стороны, где лампа устанавливается. Проверьте работу новой фары и убедитесь в том, что фаза не коротит.

https://youtube.com/watch?v=KuJqbUYtWC4

Особенности регулирования пучка света

После замены фары Рено Логан потребуется регулировка ее светового пучка. Для обеспечения корректности обозначенного процесса во время регулировки следуем таковым обязательным правилам.

    • Световой пучок, излучаемый светодиодными источниками, нуждается в весьма точной регулировке. Направление его ни в коем случае не должно превышать максимально допустимый вертикальный уровень по отношению к горизонтальной плоскости.
    • Монтаж фар с такими лампами на Renault Logan должен предусматривать максимально близкое расположение противотуманной светотехники к дорожному полотну. Это обеспечит полное достижение корректной границы светового пучка.
    • Иногда возникают исключительные случаи, требующие осуществления регулировочных работ в условиях специализированной мастерской. Если во время самостоятельной регулировки не удается достичь требуемых параметров, то это влечет за собой необходимость обращения к сервис-менам.
  • После того как была осуществлена замена лампочки противотуманки. Если форс-мажорные обстоятельства отсутствуют, то на самостоятельные регулировочные мероприятия затрачивается обычно не более 1-1,5 часа.
  • Процесс регулировки будет удобен, если воспользоваться специальным импровизированным экраном. В его роли может быть обычная ровная вертикальная поверхность с нанесенной на ней разметкой. Автомобиль Renault Logan следует располагать от данной поверхности на расстоянии около 5 метров.
  • Противотуманные фары регулируем таким образом, когда верхний уровень светового пятна совпадает на нашем созданном экране с нанесенной горизонтальной линией, которая располагается (обязательно) на 100 мм ниже ранее отмеченных центров фар (соединяющей их прямой). Расстояние между данными центрами должно составлять величину в 1200 мм.

Подключение птф на Рено Логан видео | Авто Маркет

До создания отверстий. Вместо штатных заглушек используйте стяжки из пластика. Просверлите в полосках место для них и монтируйте противотуманки. Стяните накладку. На завершающем этапе вам потребуется подключить проводку. Данная процедура не так сложна, как может показаться на первый взгляд.

Как Подключить Противотуманные Фары На Рено Логан

Подключите проводной жгут к разъему, который расположен за бампером со стороны водителя и протяните его по бамперу. Закрепите под нижней решеткой как на фотографии ниже. После этого вы можете установить бампер и дополнительно закрепить жгут стяжками. Ниже представлен результат работы. Как происходит установка противотуманных фар?

Перед началом процедуры следует внимательно ознакомиться с существующими правилами, как устанавливаются противотуманные фары, что позволит избежать негативных последствий неграмотного монтажа и избавит владельца от нежелательных неудобств.

В числе таковых присутствует не эффективное освещение обочины, а банальное ослепление встречных участников потока. В как поставить противотуманки на рено логан видео монтажной процедуры, когда осуществляется установка противотуманных фар, можно избрать два варианта ее реализации: Если владельцем избран вариант собственноручной установки противотуманных осветительных приборов, то ему рекомендуется следовать нижеприведенному алгоритму производства работ.

Первоначально проверяем наличие в монтажном блоке Renault Logan, расположившемся в подкапотном пространстве, специального реле. Если таковой элемент отсутствует, то приобретаем.

Устанавливаем автомобиль на достаточно ровную поверхность и демонтируем передний бампер с щитками для отвода грязи. Они выглядят как пластиковые элементы, окрашенные черным цветом. Установка противотуманных фар происходит строго в обозначенные места и фиксируем к поверхности бампера саморезами шт.

Противотуманные фары на Рено Логан

Устанавливаем бампер Renault Logan и подключаем электрический разъем к патрону со вставленной в него лампой. Проводку прикрепляем к бамперу Renault Logan посредством пластикового фиксатора.

Монтируем отводящие грязь щитки. Отмечаем по шаблону места на бампере и высверливаем их с помощью шуруповёрта или дрели. Благодаря шаблону, просверлить отверстия не составит труда Вставляем в высверленные отверстия бампера заглушку ПТФ. Заглушку следует вставлять в пазы до характерного щелчка и до момента когда она плотно войдёт в бампер. После чего вводим противотуманную фару с рамкой в установленные крепления.

Зафиксированную фару для надёжности стоит закрепить пластиковыми хомутами. Когда монтаж будет завершен, можно приступать к подключению электроники.

Установка птф на Рено Логан фаза 1 своими руками видео

Штатная фишка питания ПТФ на фазе 2 закреплена на лонжероне с водительской стороны, к которому и подключаем вновь смонтированные фары. После того как фары установлены, подключить жгут проводов к фишке, не составит труда.

https://youtube.com/watch?v=gU6U7c2mH1A

Проверяем на работоспособность и затем устанавливаем бампер в обратной последовательности снятию

Как вы смогли убедиться сами, в установке такого важного элемента наружного освещения как противотуманная фара на Рено Логан нет ничего сложного. Весь процесс предельно понятен и прост

Последовательность выполнения работ

  1. Для начала владельцу необходимо снять специальный грязезащитный щиток, расположенный на бампере автомобиля Рено Логан. Снимается он с той стороны, с которой расположен дефектный источник освещения – птф.
  2. Когда эта работа будет сделана, следующей задачей является разъединение пластмассового фиксатора проводов. Проверяется фаза на предмет работы с перебоями. Выполняется эта работа крайне просто.
  3. Следующим этапом будет отсоединение разъема от противотуманки, фаза отключается. Как только он будет находиться отдельно, лампу надо повернуть против часовой стрелки.
  4. Теперь противотуманную фару можно извлечь, а провод, на котором находится фаза, желательно отложить в сторону.

Противотуманки далеко не всегда нужно заменять целиком. Бывает и так, что нужно провести замену сгоревшей лампы, в которой фаза перегорела. После отключения всех разъемов, питающих источник света, снятие лампы будет возможно легким движением руки.

Монтаж противотуманной фары на автомобиль Рено Логан выполняется в обратной последовательности. Поверните лампу по часовой стрелке, после чего подключите разъем, на котором находится фаза. Обратно сожмите пластиковый фиксатор проводов, установите грязезащитный щиток со стороны, где лампа устанавливается. Проверьте работу новой фары и убедитесь в том, что фаза не коротит.

Противотуманные фары: что это такое

Противотуманные фары — это дополнительные фонари на автомобиле, предназначенные для того, чтобы освещать дорогу в тёмное время суток в условиях дождя, тумана или снегопада. Каждый автолюбитель знает, что в таких условиях головные фонари практически бесполезны. Луч света отражается от капель тумана или дождя и слепит водителя, создавая опасную аварийную ситуацию.

Капельно-воздушная масса тумана, как правило, нависает над дорогой на некоторой высоте. И именно в этом случае пучок света от низко поставленных источников гораздо меньше отражается от капель воды — он светит ниже основной массы тумана. Если говорить о снеге или дожде, то здесь играет роль совершенно другой фактор — цветовой тон пучка света. От противотуманной фары идёт остронаправленный пучок света, пропускаемый через специальные световые фильтры жёлтого цвета. Это даёт возможность обеспечить гораздо лучшую видимость, чем при использовании головных фонарей.

Однако их вполне можно использовать в качестве основного источника света в условиях умеренно ограниченного освещения. Они позволяют гораздо лучше воспринимать дорогу. Делают транспортное средство более видимым на дороге и не слепят при этом водителей встречных автомашин.

Если вы устанавливаете их самостоятельно, вам необходимо знать, что чересчур высоко расположенные фонари не улучшают, а, наоборот, существенно искажают видимость на дороге, поскольку при этом они отражаются от капель тумана. И следует помнить, что здесь желательно устанавливать фонари с жёлтыми световыми фильтрами — они наиболее эффективны.

Устанавливаются такие фонари обязательно парой. Расстояние от бокового габаритного фонаря по внешнему краю рассеивателя должно составлять не более 40 см, а высота от покрытия дороги по нижнему краю рассеивателя — до 25 см. Они обязательно устанавливаются не выше головных фонарей.

Фаза 2

Для монтажа ПТФ в фазе 2 необходимо предварительно вырезать шаблон, по которому нужно изготовить отверстия для защёлок и самой фары.

Шаблон необходимо вырезать по накладке, соблюдая все размеры.

Для наибольшей прочности и фиксации накладки можно обклеить двусторонним скотчем или лучше закрепить с внутренней стороны с помощью пластиковых хомутов.

Узнайте больше о новом Логан

установка противотуманных фар логан
Задняя и передняя подвеска Рено Логан
Замена стартера и ремонт стартера Renault Logan / Рено Логан
8.1.13. Renault Logan. Эксплуатация, обслуживание и ремонт автомобилей Рено Логан c 2005 года выпуска. Электрооборудование. Снятие блока управления подушками безопасности и подушки безопасности водителя

— «ВАЖНО ВСЕМ» — автотранспортный портал
Расположение основных узлов и агрегатов под капотом и под днищем Рено Логан
Схема предохранителей Рено Логан 1 и 2, замена предохранителей в салоне и под капотом | Новый Logan
Оцинковка кузова Renault Logan 2
ЭЛЕКТРОСХЕМА РЕНО ЛОГАН — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ

Как Подключить Противотуманные Фары На Рено Логан

Мы устанавливаем противотуманные фары на Renault Logan своими руками (фото и видео)

Ночью, под дождем или туманом, на помощь ближнему лучу приходят специальные противотуманные фары. При правильной установке и настройке такие элементы освещения в сложных погодных условиях становятся незаменимыми водителями.

Из-за рассеянного света, когда вы включаете такие фары, вы можете четко видеть обочину дороги, что, в свою очередь, является определяющим фактором для безопасного вождения в условиях плохой видимости.

Виды противотуманных фар для Renault Logan

Техническое устройство Renault Logan позволяет оборудовать ваш автомобиль противотуманными фарами, если они не входят в комплект поставки. Установка выполняется в специальных штатных местах или заменяется вилкой.

Важно! Перед заменой противотуманных фар убедитесь, что лампа, рама и фаза соответствуют вашему автомобилю. Дело в том, что в зависимости от года выпуска форма, фонарь и установка противотуманных фар значительно отличаются друг от друга

Этап 1 был установлен на автомобили Renault Logan первого поколения к 2008 году, а второй этап. на автомобили Renault Logan во второй половине 2008 года.

Поэтому, прежде чем покупать комплект с ПТФ, вы должны точно знать необходимые детали.

Сделать комплект ПТФ

Рассмотрим пример установки PTF Phase 2 для Renault Logan.

Перед началом установки убедитесь, что в блоке, расположенном в моторном отсеке, есть специальное реле и предохранитель. 15А отмеченный F31, находится в защитном блоке на левой ноге водителя в автомобиле. Но если вы посмотрите на панель со стороны пассажира, то увидите, что у вас, скорее всего, нет салона с фильтром, это беспорядок, скорее всего, установите его!

Инструкция по установке противотуманных фар на Логан

Инструкция по установке противотуманных фар на Логан На сегодняшний день Рено Логан считается наиболее востребованной и распространённой иномаркой на ближнем зарубежье и в России. По этой причине довольно часто можно столкнуться с вопросами владельцев автомобиля, касающихся технических характеристик, выбор моторного масла и установки противотуманных фар. Следует заметить, что установка противотуманных фар на Логан в сервисном центре обойдётся владельцу в среднем в 4,5 тысячи рублей. В стоимость входят не только сами противотуманные фары, но и работы по установке. Кроме того, по желанию клиента фары могут быть подключены к ближнему свету или задним противотуманным фарам, или же фары могут быть выведены отдельной кнопкой включения. Но, как правило, владельцы автомобиля предпочитают заниматься установкой самостоятельно.

Перед непосредственной установкой фар на Логан следует убедиться в наличии реле таких фар в блоке, который расположен под капотом, и в наличии специально предназначенного для них предохранителя в блоке, где располагаются предохранители, расположенные в торце торпеды, что находится со стороны водителя. Как показывает практика, установка противотуманных фар на Логан не представляет особых сложностей, если под рукой у мастера есть все необходимые инструменты:

  • комплект противотуманных фар;
  • подрулевой переключатель (в нём имеется положение для противотуманных фар, которые расположены спереди);
  • рамки (кронштейны) под противотуманные фары (выступают в качестве вспомогательных инструментов);
  • жгут подключения;
  • накладки на бампер;
  • маркер;
  • дрель;
  • шаблон;
  • хомуты из пластика;
  • средство для обезжиривания;
  • нож.

Кроме того, для установки противотуманных фар потребуются ключ на двадцать и крестовая отвёртка.

Для начала следует отодвинуть сидения на максимум, после чего взять торкс и открутить два винта. После этого нужно отпустить рычаг регулирования руля по показателям высоты. Затем предстоит потянуть за верхнюю часть кожуха (нижнюю часть кожуха не следует снимать до конца), обеспечив тем самым доступ к болтикам, которые держат подрулевую. На следующем этапе установки противотуманных фар на Рено следует открутить два болта переключателя и снять его, отсоединив шлейф с помощью боковых фиксаторов, после чего подключить новый. Поставить его требуется на то же место, прикрутить при помощи болтиков, а затем вставить нижний кожух до конца. Далее вставляется верхний конец кожуха, после чего концы кожухов соединяются между собой.

На следующем этапе следует снять бампер, полностью обезжирить и разметить его, после чего вырезать заглушки. Далее нужно дрелью просверлить отверстия в отмеченных местах. Затем снова обезжирить поверхности, чтобы скотч приклеился, установить заглушки и прижать их до защёлкивания, после чего поддержать несколько секунд, что позволит скотчу полностью приклеиться.

Установка противотуманных фар на рено логан

Ниже подробно описано, как самостоятельно установить ПТФ, на примере Логана фаза 2.

Перед установкой проверяем наличие реле ПТФ в блоке под капотом и наличие нужного предохранителя (F31) в блоке предохранителей, находящемся в торце торпедо со стороны водителя.

Нам понадобится запчасти:

  1. Комплект противотуманных фар (ПТФ);
  2. Подрулевой переключатель (с положением для передних ПТФ);
  3. Рамки (кронштейны) под противотуманные фары (комплект);
  4. Жгут подключения;
  5. Накладки на бампер (для Рено Логан фаза 2).

Для установки подрулевого переключателя понадобится крестовая отвертка и ключ торкс на 20.

Отодвигаем сиденья назад на максимум, потому что подлезть туда очень проблематично. Берем торкс и снизу откручиваем 2 винта. После чего отпускаем рычаг регулировки руля по высоте, оставляем его в таком положении (для Фаза2) и тянем за верхнюю часть кожуха (снимается без проблем). Теперь нижняя (не снимайте ее до конца, а лишь чуть опустите, чтобы был доступ к болтикам держащих подрулевой, иначе потом сложно вставить кожух на место).

Откручиваем 2 болтика переключателя вынимаем его и отсоединяем шлейф, нажав на боковые фиксаторы. Подключаем новый (будет щелчок), ставим на место и закручиваем болтиками. Вставляем до конца нижний кожух. Далее – верхний. И защелкиваем их между собой. Можно поднять руль в самое верхнее положение и зафиксировать рычагом наклона руля (для Фаза2). Закручиваем два винта.

Проверяем.

Накладки на бампер имеют фиксаторы, но для надёжности лучше подстраховаться двусторонним скотчем. Так же, перед установкой ПТФ на Логан Фаза 2, можно заготовить шаблон из картона, по которому будут просверлены отверстия для защёлок накладок и отверстие под ПТФ.

Для Логан Фаза 1 понадобится просто вырезать заглушки в бампере, в нишах ПТФ.

Для установки ПТФ понадобится:

  1. Шаблон;
  2. Маркер;
  3. Дрель;
  4. Нож;
  5. Обезжириватель;
  6. Пластиковые хомуты.

Снимаем бампер.

Обезжириваем и размечаем бампер (Фаза2)/вырезаем заглушки (Фаза1).

Берем дрель и по разметке сверлим отверстия. Зачищаем их ножом. Убираем мусор и ещё раз обезжириваем, чтобы скотч приклеился. Устанавливаем заглушки в бампер. Прижимаем до защёлкивания и удерживаем пару секунд, чтобы скотч приклеился.

Далее, надо поставить ПТФ с рамкой на штатные пластмаски.

Фото до пропила отверстий.

На этом этапе возникает проблема – штатные заглушки, которые должны крепить рамку с ПТФ к бамперу крайне сложно найти в продаже. Вместо них используются пластиковые хомутики.

Рамка ПТФ имеет пластиковую полоску. Берем дрель и просверливаем все 4 крепления на бампере и 4 отверстия в рамке. Стягиваем пластиковыми хомутиками.

Должно держаться неподвижно.

Финальный этап – подключение.

Подключаем жгут к разъему, находящемуся за бампером с водительской стороны.

Внимание! В самой дешевой комплектации этого разъема нет (его придётся докупать и прокладывать отдельно)!

Место крепления жгута на Фаза2 — под нижней решеткой. (в Фаза1 – иначе).

Хомутами можно дополнительно закрепить накладку

Подключаем правую ПТФ

Прокладываем жгут

Подключаем левую ПТФ

Проверяем

Выключаем. Ставим бампер на место.

При креплении левого брызговика смотрим, чтобы жгут не болтается в воздухе.Если болтается – можно зафиксировать хомутом.

Готово.


Бесплатная замена масла в Логан-Шоп

Скоро открытие на Ветеранов 101

Двойная скидка на сервис

Акция Приятное знакомство- скидка 20% на работы

Установка ПТФ своими руками

Рассмотрим пример установки ПТФ на Рено Логан фазы 2.

Перед началом установки убедитесь в наличии специального реле в блоке, который находится в моторном отсеке, а также предохранителя на 15А под маркировкой F31, расположенного в предохранительном блоке у левой ноги водителя в салоне автомобиля. А вот, если вы посмотрите на панель со стороны пассажира, то увидите, что у Вас, скорее всего, нет салонного фильтра, это непорядок, скорее установите его!

Реле для противотуманной фары расположено под капотом автомобиля и отмечено на картинке красным кружком

Наличие и целостность этого предохранителя гарантия работоспособности всей схемы ПТФ.

Как показывает практика и отзывы большинства Логановодов, установка противотуманных фар не вызывает трудностей при наличии небольших навыков, подробной инструкции и набора всех необходимых инструментов:

  • Комплект ПТФ.
  • Новый подрулевой переключатель (в котором имеется положение для включения передних противотуманных фар). *
  • Рамка для ПТФ (является вспомогательным инструментом).
  • Жгут проводов.
  • Маркер.
  • Шуруповёрт или дрель.
  • Напильник или шлифовальная бумага.
  • Нож.

Так расположены провода жёлтого и синего цвета до переделки.

А так они расположены после.

Не стоит подключать ПТФ параллельно лампам ближнего света, так как возрастёт нагрузка на стандартные провода, которые не рассчитаны на столько источников потребления тока. Также лампы ближнего света будут чаще перегорать из-за дополнительных источников нагрузки.

Последовательность действий

  1. В первую очередь, чтобы снять подрулевой переключатель, необходимо отодвинуть водительское кресло назад до упора.
  2. Откручиваем два болта крепления кожуха.
  3. Опустив руль вниз, снимаем сначала верхнюю накладку, затем нижнюю.
  4. Затем откручиваем два болта крепления подрулевого переключателя, отсоединяем по бокам фиксирующий штекер. Открутив два болта нажимаем на штекер по бокам и отсоединяем стоковый переключатель.
  5. После чего проводим работы по переделке штатного переключателя либо меняем на новый. В таком рулевом переключателе сразу встроен вариант переключения передних ПТФ.
  6. Проверяем работоспособность (пока без подключения ПТФ).

Сборку производим в аналогичном порядку снятия.

Подключаем ПТФ

Согласно ПДД противотуманные фары можно использовать вместо фар дневного света, а вот одновременно нет, поэтому всё и подключается через реле!

Фаза 2

Для монтажа ПТФ в фазе 2 необходимо предварительно вырезать шаблон, по которому нужно изготовить отверстия для защёлок и самой фары.

Шаблон необходимо вырезать по накладке, соблюдая все размеры.

Для наибольшей прочности и фиксации накладки можно обклеить двусторонним скотчем или лучше закрепить с внутренней стороны с помощью пластиковых хомутов.

Фаза 1

Далее, лучше всего снять передний бампер, о том, как легко это сделать написано в этой статье. Сняли бампер, установите парктроники!

  1. Отмечаем по шаблону места на бампере и высверливаем их с помощью шуруповёрта или дрели. Благодаря шаблону, просверлить отверстия не составит труда
  2. Вставляем в высверленные отверстия бампера заглушку ПТФ. Заглушку следует вставлять в пазы до характерного щелчка и до момента когда она плотно войдёт в бампер.
  3. После чего вводим противотуманную фару с рамкой в установленные крепления. Зафиксированную фару для надёжности стоит закрепить пластиковыми хомутами.
  4. Когда монтаж будет завершен, можно приступать к подключению электроники. Штатная фишка питания ПТФ на фазе 2 закреплена на лонжероне с водительской стороны, к которому и подключаем вновь смонтированные фары. После того как фары установлены, подключить жгут проводов к фишке, не составит труда.

Проверяем на работоспособность и затем устанавливаем бампер в обратной последовательности снятию.

Противотуманные фары: что это такое

Противотуманные фары — это дополнительные фонари на автомобиле, предназначенные для того, чтобы освещать дорогу в тёмное время суток в условиях дождя, тумана или снегопада. Каждый автолюбитель знает, что в таких условиях головные фонари практически бесполезны. Луч света отражается от капель тумана или дождя и слепит водителя, создавая опасную аварийную ситуацию.

Лампы, применяемые в автомобиле Рено Logan

Капельно-воздушная масса тумана, как правило, нависает над дорогой на некоторой высоте. И именно в этом случае пучок света от низко поставленных источников гораздо меньше отражается от капель воды — он светит ниже основной массы тумана. Если говорить о снеге или дожде, то здесь играет роль совершенно другой фактор — цветовой тон пучка света. От противотуманной фары идёт остронаправленный пучок света, пропускаемый через специальные световые фильтры жёлтого цвета. Это даёт возможность обеспечить гораздо лучшую видимость, чем при использовании головных фонарей.

Однако их вполне можно использовать в качестве основного источника света в условиях умеренно ограниченного освещения. Они позволяют гораздо лучше воспринимать дорогу. Делают транспортное средство более видимым на дороге и не слепят при этом водителей встречных автомашин.

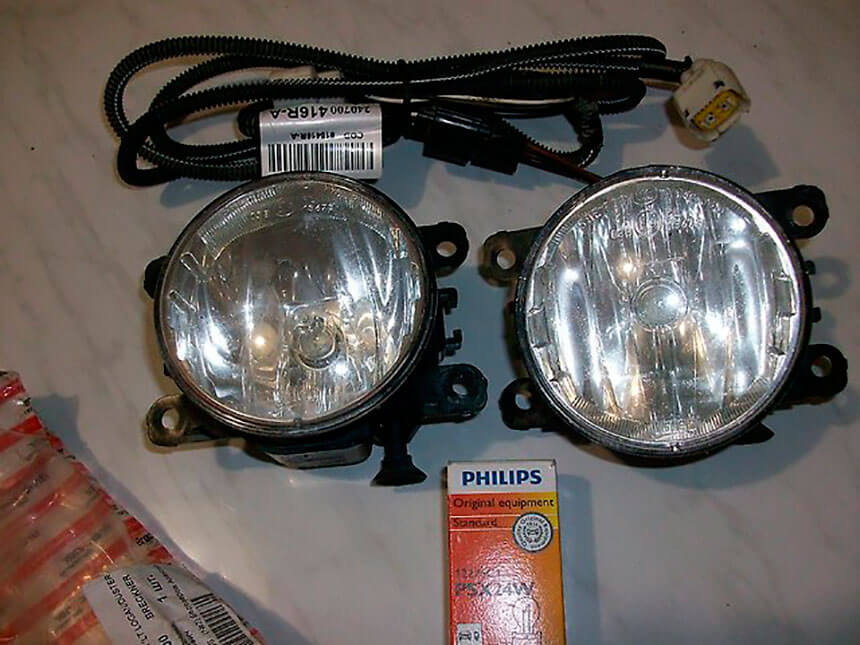

Фара противотуманная. Комплект перед установкой.
