Усилитель мощности на tda1558q

Datasheet Download — NXP Semiconductors

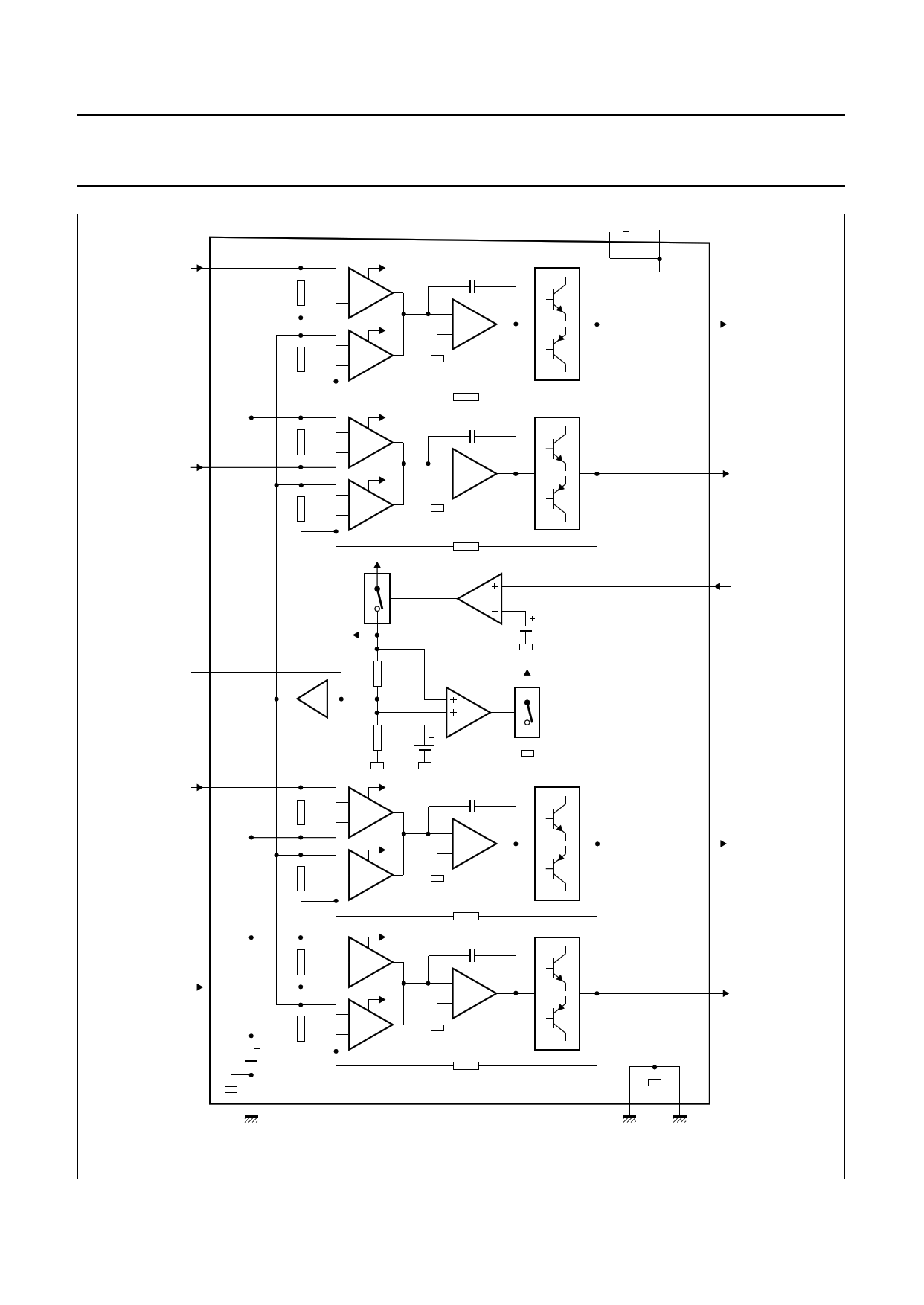

Структурная схема микросхемы TDA1557Q

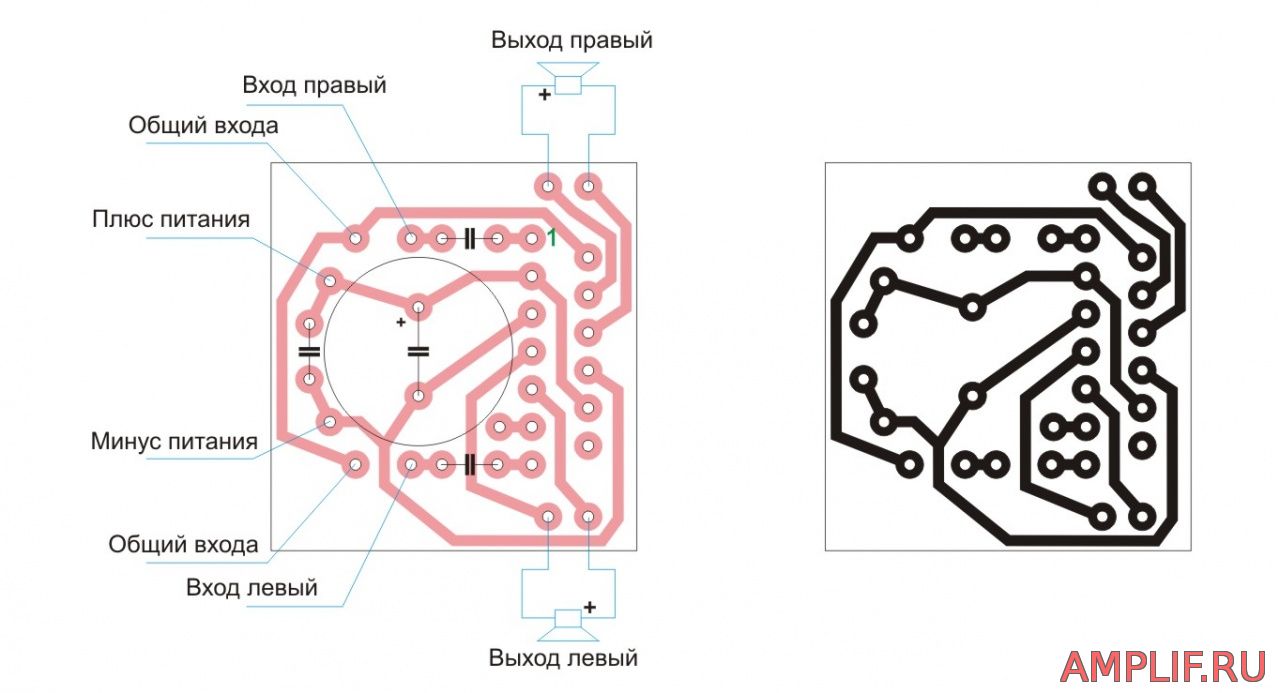

Монтаж усилителя на TDA 1558Q

Если сборку можно производить навесным монтажом без применения печатной платы, то сначала у микросхемы надо удалить не используемые выводы 4, 9 и 15. Потом аккуратно распрямите выводы. Далее отогните выводы 5, 13 и 14 вверх, все эти выводы подключаются к плюсу питания. Следующим шагом отогните выводы 3, 7 и 11 вниз – это минус питания, или «земля». После этих манипуляций прикрутите микросхему к теплоотводу, используя теплопроводную пасту. На рисунках виден монтаж с разных ракурсов, но я всё же поясню. Выводы 1 и 2 спаиваются вместе – это вход правого канала, к ним надо припаять конденсатор 0.33 мкФ. Точно так же надо поступить с выводами 16 и 17. Общий провод для входа это минус питания или «земля».
К выводам 5, 13 и 14 припаяйте провод плюса питания. Этот же провод припаивается к плюсу конденсатора 6800 мкФ. Отогнутые вниз выводы 3, 7 и 11 так же спаиваются вместе проводом, и этот провод припаивается к минусу конденсатора 6800 мкФ. Далее от конденсатора провода идут к источнику питания.
Выводы 6 и 8 – это выход правого канала, 6 вывод припаивается к плюсу динамика, а вывод 8 к минусу.
Выводы 10 и 12 – это выход левого канала, вывод 10 припаивается к плюсу динамика, а вывод 12 к минусу.
Конденсатор 0.22 мкФ надо припаять параллельно выводам конденсатора 6800 мкФ.

Варианты собранных усилителей

Микросхемы имеют довольно высокую выходную мощность (около 22Вт х 2) и для её охлаждения понадобится радиатор, площадью не менее 100кв см. Можно применить радиатор от процессора.

Прежде чем подавать питание, внимательно проверьте правильность монтажа.
На входе усилителя надо поставить сдвоенный переменный резистор 47-100 кОм для регулировки громкости.

Вышеизложенные схемы для начинающих радиолюбителей, вполне лёгкие в сборке и не нуждаются в настройке. Собраны на дешёвых деталях, которые можно купить в любом радиомагазине. Детали можно также найти в автомагнитолах.

• Доработка усилителя «Радиотехника У-101-стерео»

У многих со времен СССР остались усилители мощности «Радиотехника У-101-стерео». В статье, ниже рассмотрены его схема, характеристики и доработки.

МЗЧ с малыми нелинейными искажениями

Основные технические характеристики:

• Номинальная выходная мощность на нагрузке 8 Ом, Вт … 25
• Коэффициент гармоник, %, не более ……………….. 0,003
• Скорость нарастания выходного напряжения , В/мкс …. не менее 40
• Номинальное входное напряжение, В ……………….. 0,7 Подробнее…

Активная акустическая система.

Всем хороши минимузыкальные центры,  и широкий набор функциональных возможнос­тей, и неплохие характеристики, мало места занимают в квартире. Одно плохо, — выходная мощность невысокая, обычно не более 5-10W. Конечно, можно купить более мощный аппарат, но музыкальный центр с выходной мощностью около 100W стоит на порядок дороже. А это существенно для кармана многих наших граждан. Подробнее…

Аннтенные усилители — SWA

 В публикуемой здесь статье наш постоянный автор анализирует схемотехнику антенных усилителей польского производства и обосновывает свой осознанный подход к их выбору с точки зрения коэффициентов шума и усиления.

Он также дает рекомендации по ремонту таких устройств, довольно часто выходящих из строя от грозовых разрядов, и устранению самовозбуждения.

Это позволит, надеемся, многим радиолюбителям не только выбрать необходимый усилитель, но и улучшить его работу.  Подробнее…

Популярность: 55 904 просм.

Схема

Для такой цели сильно на мощность разгоняться не стал и выбрал простой усилитель на микросхеме ТДА8560. Данная микросхема стоит порядка 3$. Схема УНЧ очень проста и ее можно собрать навесным способом. Так это первый раз и сделал. Микросхему нужно обязательно прикрепить к радиатору немаленьких размеров. Чтобы не устанавливать дополнительных элементов охлаждения. Провода на питание нужно брать толстыми, чтобы в дальнейшем избежать их плавления и замыкания системы.

В самой микросхеме стоит несколько защит. Она не боится переплюсовки. перенапряжения, но все же не стоит ее мучать и экспериментировать. Все остальные элементы очень легко найти в старых радиоаппаратурах. Вся их общая стоимость не превысит 2$.

Позже свой девайс перенес на печатную плату, так как длительные походы по городу значительно болтали конструкцию внутри колонки. Печатную плату изготовил методом лазерного утюга , на эту тему довольно-таки много есть статей в интернете.

Все детали аккуратно впаял, не перегрел при данной операции.
Поставил радиатор. Подключил к схеме колонки, сделал вход на подачу музыки 3.5 мм разъем (для звукоснимателя гитары), подключил аккумулятор.

Все это аккуратно устроил в корпусе старой колонки. Общий вес составил примерно 8 кг. Динамик у меня всего лишь на 45 ватт.

Усилитель выдает 50. Я его особо даже не нагружаю. Работает на ура. Доволен простотой и схемой сборки. Аккумулятор обычный гелевый свинцовый, на 12 В.

Усилитель с фильтром для сабвуфера — простая схема

Вещь, о которой мы сейчас расскажем, как понятно из названия статьи, является самодельным усилителем для сабвуфера, в народе называемом «Саб». Устройство имеет активный фильтр НЧ, построенный на операционных усилителях, и сумматор, обеспечивающий ввод сигнала с выхода стерео.

Поскольку сигнал для схемы берется с выходов на акустические системы, нет необходимости вмешательства в работающий усилитель. Получение сигнала с динамиков имеет еще одно преимущество, а именно — позволяет сохранить постоянное соотношение громкости сабвуфера к стереосистеме.

Естественно, усиление канала сабвуфера можно регулировать с помощью потенциометра. После отфильтровывания высоких частот и выделения низких (20-150 Гц), звуковой сигнал усиливается с помощью микросхемы TDA2030 или TDA2040, TDA2050. Это дает возможность настройки выходной мощности басов по своему вкусу. В этом проекте успешно работает любой динамик НЧ с мощностью более 50 Ватт на сабвуфер.

Описание работы схемы усилителя

Стерео сигнал подается на разъем In через C1 (100nF) и R1 (2,2 М) на первом канале и C2 (100nF) и R2 (2,2 М), в другом канале. Затем он поступает на вход операционного усилителя U1A (TL074).

Потенциометром P1 (220k), работающем в цепи обратной связи усилителя U1A, выполняется регулировка усиления всей системы. Далее сигнал подается на фильтр второго порядка с элементами U1B (TL074), R3 (68k), R4 (150к), C3 (22nF) и C4 (4,7 nF), который работает как фильтр Баттерворта.

Через цепь C5 (220nF), R5 (100k) сигнал поступает на повторитель U1C, а затем через C6 (10uF) на вход усилителя U2 (TDA2030).

2 uF) работают в петле отрицательной обратной связи и имеют задачу формирования спектральной характеристики усилителя. Резистор R12 (1R) вместе с конденсатором C9 (100nF) формируют характеристику на выходе.

Детали и монтаж

Микросхема ОБЯЗАТЕЛЬНО должна быть установлена на массивный радиатор с площадью рассеивания не менее 600 см2 или же поменьше но с активным охлаждением, поскольку в процессе своей работы она выделяет достаточно много тепла. Для обдува радиатора можно применить куллер от компьютера.

Проектирование печатной платы и монтаж необходимо выполнять с раздельной сигнальной и общей землей! Схему можно собрать даже навесным монтажом без травления печатной платы, поскольку она содержит не много деталей.

Проходной конденсатор на входе усилителя (0,22) должен быть пленочным, его емкость может варьироваться в пределах 0,1 мкФ – 2,2 мкФ.

Цепочки из резисторов 2,2 Ом и конденсаторов по 0,22 мкФ являются обязательными к установке, даже в случае хорошей разводки и монтажа схемы они предотвращают самовозбуждение УНЧ!

Диод Шоттки возле дросселя L1 служит для защиты от переполюсовки по питанию, если же такое случится то ток пойдет через это диод и сгорит предохранитель на 10А, а микросхема не пострадает.

Если планируете использовать усилитель в автомобиле то предохранитель в цепи питания можно установить на 5А, его вполне должно хватить для данной схемы. При питании о 12-14В выходная мощность составит порядка 50 Ватт на нагрузке 4 Ом.

Важно заметить что микросхема TDA1562 в режиме STANDBY может выдерживать скачки напряжения до 30В, в рабочем режиме ее питающее напряжение не должно превышать 18-19В. Дроссель L1 можно применить готовый, например взять из других неисправных источников питания

Светодиоды можно применить любые отечественные, например АЛ307 или импортные, они здесь служат для индикации состояния усилителя

Дроссель L1 можно применить готовый, например взять из других неисправных источников питания. Светодиоды можно применить любые отечественные, например АЛ307 или импортные, они здесь служат для индикации состояния усилителя.

Электролитические конденсаторы по 4700 мкФ желательно ставить новые и хорошего качества, от них во многом зависит стабильность и качество работы усилителя.

Усилитель с фильтром для сабвуфера — простая схема

Вещь, о которой мы сейчас расскажем, как понятно из названия статьи, является самодельным усилителем для сабвуфера, в народе называемом «Саб». Устройство имеет активный фильтр НЧ, построенный на операционных усилителях, и сумматор, обеспечивающий ввод сигнала с выхода стерео.

Поскольку сигнал для схемы берется с выходов на акустические системы, нет необходимости вмешательства в работающий усилитель. Получение сигнала с динамиков имеет еще одно преимущество, а именно — позволяет сохранить постоянное соотношение громкости сабвуфера к стереосистеме.

Естественно, усиление канала сабвуфера можно регулировать с помощью потенциометра. После отфильтровывания высоких частот и выделения низких (20-150 Гц), звуковой сигнал усиливается с помощью микросхемы TDA2030 или TDA2040, TDA2050. Это дает возможность настройки выходной мощности басов по своему вкусу. В этом проекте успешно работает любой динамик НЧ с мощностью более 50 Ватт на сабвуфер.

Схема принципиальная ФНЧ и УМЗЧ сабвуфера

Описание работы схемы усилителя

Стерео сигнал подается на разъем In через C1 (100nF) и R1 (2,2 М) на первом канале и C2 (100nF) и R2 (2,2 М), в другом канале. Затем он поступает на вход операционного усилителя U1A (TL074).

Потенциометром P1 (220k), работающем в цепи обратной связи усилителя U1A, выполняется регулировка усиления всей системы. Далее сигнал подается на фильтр второго порядка с элементами U1B (TL074), R3 (68k), R4 (150к), C3 (22nF) и C4 (4,7 nF), который работает как фильтр Баттерворта.

Через цепь C5 (220nF), R5 (100k) сигнал поступает на повторитель U1C, а затем через C6 (10uF) на вход усилителя U2 (TDA2030).

2 uF) работают в петле отрицательной обратной связи и имеют задачу формирования спектральной характеристики усилителя. Резистор R12 (1R) вместе с конденсатором C9 (100nF) формируют характеристику на выходе.

Конденсатор C10 (2200uF) предотвращает прохождение постоянного тока через динамик и вместе с сопротивлением динамика определяет нижнюю граничную частоту всего усилителя.

Полезное:  Электрозажигалка для сигарет своими руками

Защитные диоды D1 (1N4007) и D2 (1N4007) предотвращают появление всплесков напряжений, которые могут возникнуть в катушке динамика. Напряжение питания, в пределах 18-30 В подается на разъем Zas, конденсатор C11 (1000 — 4700uF) — основной фильтрующий конденсатор (не экономьте на его ёмкости).

Стабилизатор U3 (78L15) вместе с конденсаторами C12 (100nF), C15 (100uF) и C16 (100nF) обеспечивает подачу напряжения питания 15 В на микросхему U1.

Элементы R13 (10k), R14 (10k) и конденсаторы C13 (100uF), C14 (100nF) образуют делитель напряжения для операционных усилителей, формируя половину напряжения питания.

Сборка сабвуфера

Вся система паяется на печатной плате. Монтаж следует начинать от впайки двух перемычек. Порядок установки остальных элементов любой. В самом конце следует впаивать конденсатор C11 потому что он должен быть установлен лежа (нужно согнуть соответствующим образом ножки).

Плата печатная для устройства

Входной сигнал должен быть подключен к разъему In с помощью скрученных проводов (витой пары). Микросхему U2 обязательно необходимо оснастить радиатором большого размера.

Схему следует питать от трансформатора через выпрямительный диодный мост, фильтрующий конденсатор стоит уже на плате. Трансформатор должен иметь вторичное напряжение в пределах 16 — 20 В, но чтобы после выпрямления оно не превышало 30 В. К выходу следует подключить сабвуфер с хорошими параметрами — от головки очень многое зависит.

Усилитель для домашнего сабвуфера своими руками

2– 5,00 Загрузка…

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

↑ Опыты с мостовым усилителем

проводились по схемам, показанным на рис. 10 и 12. На рис. 10 приведена схема экспериментального мостового усилителя. Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 10. Принципиальная схема экспериментального мостового усилителя

В отличие от схемы стереофонического усилителя (рис. 3), в которой предполагается, что разделительные конденсаторы имеются на выходе предыдущего устройства, на входе мостового усилителя включен разделительный конденсатор, определяющий нижнюю частоту, воспроизводимую усилителем.

В зависимости от конкретного применения емкость конденсатора С1 может быть от 0,1 мкФ (fн = 180 Гц) до 0,68 мкФ (fн = 25 Гц) и более. При емкости С1, указанной на принципиальной схеме нижняя частота воспроизводимых частот составляет 80 Гц.

Внутренние резисторы, подключенные к инвертирующим входам усилителя через разделительный конденсатор С2 соединены между собой, что обеспечивает на выходах равные по величине, но противоположные по фазе сигналы.

Конденсатор С3 осуществляет коррекцию частотной характеристики усилителя на высоких частотах.

Поскольку потенциалы выходов усилителя по постоянному току равны, стало возможным непосредственное подключение нагрузки, без разделительных конденсаторов.

Назначение остальных элементов описывалось ранее.

Для стереофонического варианта потребуется два мостовых усилителя на микросхеме TDA2822M. Схему включения несложно получить, взяв за основу рис. 4.

Надежная работа усилителя в мостовом режиме обеспечивается выбором соответствующего напряжения питания в зависимости от сопротивления нагрузки (см. таблицу).

Все детали мостового усилителя размещены на печатной плате размерами 32 х 38 мм из односторонне фольгированного стеклотекстолита толщиной 2 мм. Чертеж возможного варианта платы изображен на рис. 11.

Рис. 11. Размещение элементов на плате мостового усилителя

Детали мостового усилителя

DA1 — TDA2822M ST Корпус: DIP8-300 — 1 шт., SCS-8 Розетка dip узкая — 1 шт., R1 — Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) — 1 шт., R2, R3 — Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) — 2 шт., С1 — Конд.0,22/63V К73-17 — 1 шт., С2 — Конд.10/16V 0511 +105°C — 1 шт., С3 — Конд.0,01/630V К73-17 — 1 шт., С4 – С6 — Конд.0,1/63V К73-17 — 3 шт., С7 — Конд.1000/16V 1021+105°C — 1 шт.

Принципиальная схема типового мостового УМЗЧ и размещение элементов на печатной плате показаны соответственно на рис. 12 и 13.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 12. Типовая схема включения микросхемы в мостовом режиме

Рис. 13. Размещение элементов типового мостового УМЗЧ

Детали типового мостового УМЗЧ

DA1 — TDA2822M ST Корпус: DIP8-300 — 1 шт., SCS-8 Розетка dip узкая — 1 шт., R1 — Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) — 1 шт., R2, R3 — Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) — 2 шт., С1, С3 — Конд.10/16V 0511 +105°C (Емкость С3 может быть увеличена до 470 мкФ) — 2 шт., С2 — Конд.0,01/630V К73-17 — 1 шт., С4 – С6 — Конд.0,1/63V К73-17 — 3 шт.

Правила пайки

Чтобы ты не мучился со скрутками, вот тебе краткие правила пайки. Скрутка — это когда провод зачищают и всухую наматывают на ноги микросхемы.

1. Все соединяемые детали необходимо предварительно залудить. Для этого необходимо детали покрыть слоем расплавленной канифоли, она очищает поверхность от окислов, а затем слоем припоя.
2. Нет необходимости переносить большое количество припоя на жале паяльника к месту пайки. Достаточно просто хорошо прогреть соединяемые участки — припой сам отлично перетечет на детали. Можно провести паяльником вдоль места соединения проводников.
3. Полупроводниковые приборы (микросхемы, транзисторы, диоды и т.д.) боятся перегрева, поэтому необходимо при пайке придерживать выводы пинцетом — он выполняет роль теплоотвода. Используй для их пайки паяльник не более 40 Вт. Время нагрева ноги не должно превышать 3-5 секунд.

Пайка

Распайка делается в следующем порядке: припаяй конденсатор между 10-й и 8-й ножками, потом к ним припаяй «+» и «-» питания соответственно. Затем перемычки (короткие проводки) между 8-й и 2-й, 8-й и 5-й, 10-й и 3-й ножками. Надо также припаять провода к 11-й и 10-й ножкам, позже к ним припаивается переключатель «stand by»: когда «+» питания не подается на 11-ю ножку, микросхема переходит в режим минимального энергопотребления.

К 1-й (правый канал) и 13-й (левый канал) ножкам припаивается по конденсатору. Конденсаторы припаиваются к переменным резисторам. На резисторе есть три вывода. Конденсатор припаивается к среднему, а к крайним припаиваются «-» питания (от 8-й ножки) и провод от источника звука соответственно. Длины проводов должно хватить для того, чтобы позже прикрепить резисторы к корпусу. К ножкам 4 и 6 (правый канал) и 7 и 9 (левый канал) припаиваются провода, идущие к колонкам.

Проверка полярности питания

Проверить полярность можно так: сначала убедись, что на мультиметре черный провод в гнезде с надписью common (общий) и изображением заземления, красный — в другом гнезде. Поставь режим измерения постоянного напряжения. Предел измерения установи 20В или больше. Подсоединяй черный провод мультиметра к предполагаемой земле, красный — к предполагаемому плюсу. Если все правильно, мультиметр покажет напряжение, например, 12.15В. Если питание перепутано, на индикаторе будет напряжение с минусом, вот так: -12.15В. Включишь в обратной полярности — можешь копать микросхеме могилку и ставить крест из проводков и оторванных ножек.

Проверка схемы

Проверь схему. Ножка 12 должна остаться пустой. Сопротивление колонок должно быть не ниже 4 Ом, иначе работать не будет: схема имеет защиту от короткого замыкания в нагрузке. Перед тем как подать питание, надо проверить, что выключатель «stand by» разомкнут (усилитель в состоянии пониженного потребления энергии) и резисторы находятся в крайнем положении, на минимальной громкости. Этому положению соответствует поворот ручек на резисторе в сторону припаянного «минусового» провода.

Не перепутай полярность питания! Если адаптер имеет смену полярности, посмотри, чтобы она была выключена. «Плюсовая» жила адаптера обычно имеет продольную белую полоску. Если используешь компьютерный блок питания — помни, что черный провод — земля, он же «минус», желтый дает +12В.

TDA8567q 4х25 Вт

Мостовой усилитель класса Hi – Fi на четыре канала. Открыть в полном размере

Есть защита от короткого замыкания выходного каскада и термозащита с уменьшением выходной мощности при перегреве. А еще микросхема обладает защитой от колебаний напряжения и режимом отключения. Еще данная микросхема обладает режимом вкл/выкл входного сигнала(режим Mute), и защитой при подаче напряжения на схему от «щелчка».

Характеристики микросхемы

Назначение выводов

Усилитель на TDA1562Q микросхеме 70Вт

08.12.2014 | Своими руками, Электро | 1 | Кирилл

В детстве собирал интересный усилитель на TDA1562Q, интересен он минимальным набором деталей, простотой и хорошей работой, а так же высокой выходной мощностью. Заявленная производителем мощность в 70Вт не RMS, т.

е эта мощность не может выдаваться постоянно, лишь в пиковые моменты.

Это связано что напряжение на микросхеме подкачивается за счет конденсаторов большой емкости, благодаря чему усилитель TDA1562Q, способен поднять мощность вsit чем аналогичные усилители без конденсаторной подкачки.

Усилитель на TDA1562Q был собран специально для самодельного сабвуфера, сердцем которого служила 10″ (дюймовая) низкочастотная головка Sony Xplod, несмотря на заявленную производителем завышенную мощность динамика, микросхем TDA1562Q раскачивала ее ОЧЕНЬ хорошо, на столько что в комнатке 10 м², басом качало и в грудак и шкафы.

Сабвуфер умер в пожаре, а усилитель остался, раздербаненый в поисках нужных деталей. А сейчас, я решил вернуть его к жизни и повторить удачный опыт сборки Бассзиллы.

Вернемся к восстановлению усилителя на TDA1562Q:

Схема включения и печатная плата позаимствована из набора NM2034 для сборки усилителя НЧ 70Вт, моно (TDA1562Q, авто)

Мне не хотелось придумывать велосипед.

— Нестеров Кирилл

Номиналы электронных компонентов приведены в таблице:

УСИЛИТЕЛЬ ЗВУКА ИЗ ТЕЛЕВИЗОРА

Выражение «Сизифов труд» познан ста процентами радиолюбителей. Для успеха нужен положительный исход десятка (даже больше) выполненных работ, для того чтобы весь труд пошёл на смарку хватит одной единственной незначительной оплошности. А так иногда хочется, чтобы что-то получилось, особенно начинающему любителю электроники, освоившему ещё не весь арсенал навыков и умений. Однако безвыходных положений не бывает. На платах ранее принадлежавшим каким-то электронным устройствам всегда можно найти нечто, что после некоторой незначительной доработки станет отдельным, исправно функционирующим устройством. Так на плате, некогда входившей в состав телевизионного приёмника можно найти звуковой усилитель.

Его и искать-то особо не нужно, сам «лезет в глаза». Микросхема TDA c, торчащим «гребешком» — радиатором охлаждения и соответствующей «обвязкой» из электронных компонентов. Перед тем как выпилить ножовкой по металлу нужный фрагмент текстолита с деталями необходимо в обязательном порядке добыть принципиальную схему.

Детали

• Микросхема Philips TDA 1557Q или 1553Q. TDA 1553Q — то же самое, что и 1557Q, только не будет «щелчка» при включении усилителя.
• Два переменных резистора по 100КОм для регулировки громкости.
• Три конденсатора по 0.1мкФ 25В.

Все это продается на радиорынках и в специализированных магазинах. Хотя можно купить только микросхему, обойтись без гнезд, а все остальное попытаться выдрать из старого телевизора.

Радиатор к микросхеме — пластина из меди или алюминия толщиной 2-5 мм, для теплоотвода. Площадь поверхности порядка 300 квадратных сантиметров, хотя можно, конечно, и больше. Радиатор можно найти в своем хозяйстве или отпилить у соседа :). Не хозяйство, радиатор =).

Принципиальная схема УМЗЧ

Ниже приведена принципиальная схема мощного усилителя низкой частоты, который может быть применен для «раскачки» сабвуфера, применена микросхема TDA1562 в которой есть встроенный преобразователь напряжения для увеличения выходной мощности.

Рис. 3. Принципиальная схема усилителя мощности для сабвуфера на микросхеме TDA1562Q.

Вывод «h-mode test» предназначен для диагностики, также если его подключить к земле усилитель перейдет в режим MUTE. Вывод 4 микросхемы, который отвечает за управление режимами работы, через резистор подключен к источнику питания (высокий уровень), таким образом усилитель переведен в режим ВКЛЮЧЕНО.

Усилитель на микросхеме TDA1558Q

Рейтинг:   / 5

Подробности

Категория: УМЗЧ на микросхемах

Опубликовано: 19.03.2017 15:35

Просмотров: 4753

Этот усилитель имеет выходную мощность 2 х 22 ватта и достаточно прост для повторения начинающими радиолюбителями. Для его сборки понадобится всего шесть деталей. Вот их список: 1. Микросхема — TDA1558Q 2. Конденсатор 0.22 мкФ 3. Конденсатор 0.33 мкФ – 2 штуки 4. Электролитический конденсатор 2200-6800 мкФ на 16-25 вольт 5. Электролитический конденсатор 100-1000 мкФ на 16 вольт   Микросхема имеет довольно высокую выходную мощность и для её охлаждения понадобится радиатор. Можно применить радиатор от процессора.

  Всю сборку можно произвести навесным монтажом без применения печатной платы. Сначала у микросхемы надо удалить выводы 4, 9 и 15. Они не используются. Отсчёт выводов идёт слева направо, если держать её выводами к себе и маркировкой вверх. Потом аккуратно распрямите выводы. Далее отогните выводы 5, 13 и 14 вверх, все эти выводы подключаются к плюсу питания. Следующим шагом отогните выводы 3, 7 и 11 вниз – это минус питания, или «земля». После этих манипуляций прикрутите микросхему к теплоотводу, используя теплопроводную пасту. На рисунках виден монтаж с разных ракурсов, но я всё же поясню. Выводы 1 и 2 спаиваются вместе – это вход правого канала, к ним надо припаять конденсатор 0.33 мкФ. Точно так же надо поступить с выводами 16 и 17. Общий провод для входа это минус питания или «земля». К выводам 5, 13 и 14 припаяйте провод плюса питания. Этот же провод припаивается к плюсу конденсатора 6800 мкФ. Отогнутые вниз выводы 3, 7 и 11 так же спаиваются вместе проводом, и этот провод припаивается к минусу конденсатора 6800 мкФ. Далее от конденсатора провода идут к источнику питания.  Выводы 6 и 8 – это выход правого канала, 6 вывод припаивается к плюсу динамика, а вывод 8 к минусу.  Выводы 10 и 12 – это выход левого канала, вывод 10 припаивается к плюсу динамика, а вывод 12 к минусу. Конденсатор 0.22 мкФ надо припаять параллельно выводам конденсатора 6800 мкФ. Прежде чем подавать питание, внимательно проверьте правильность монтажа.  На входе усилителя надо поставить сдвоенный переменный резистор 100 килоом для регулировки громкости.

Рис1.Схема усилителя  Основные характеристики: Напряжение питания_______10-18 В Полоса частот____________20-20000 кГц Входное наряжение________0,05 В Сопротивление нагрузки____4 Ом Выходная мощность_______2x22 Вт Коэффициент гармоник_____0,1 %

Фото 1. Усилитель 2х22Вт   Фото 2. Вид печатной платы.    фото 4 Общий вид.   Рис2. Микросхема — TDA1558Q  Назначение выводов микросхемы TDA1555Q:

1____Вход усилителя 1 2____Инверсный вход усилителя 2 3____Общий (сигнальный) 4____Конденсатор фильтра внутреннего напряжения Б____Напряжение питания б____Выход усилителя 1 7____Общий 8____Выход усилителя 2 9____Не используется 10___Выход усилителя 3 11___Общий 12___Выход усилителя 4 13___Напряжение питания 14___Напряжение управления включением и блокировкой микросхемы 15___Не используется (выход детектора искажения) 16___Инверсный вход усилителя 3 17___Вход усилителя 4
