Как сделать скрутку из 2 проводов

Содержание

Болтовое соединение

Как можно выполнить соединение медных и алюминиевых проводов? Таким вопросом интересуются многие домашние мастера, ведь тут не все так просто. Но данный способ вполне пригоден для этого. Это самодельный вид соединения, который обладает не меньшей эффективностью среди уже перечисленных способов.

Самое главное он прост в реализации, так как все, что нужно, найти легко:

По теме: 50 отличных идей для зимнего бизнеса

  • болт;
  • гайка;
  • шайбы (3 шт.);
  • гаечный ключ;
  • средства изоляции.

Для начала следует также убрать немного изоляции с концов проводов, после чего из жил сформировать петли согласно диаметру болта. Соединение производится согласно следующей схеме:

  • Сначала на болт укладывается шайба.
  • Сверху помещается петля одного из проводов.
  • Поверх уложенной жилы кладется другая шайба.
  • Помещается петля другого провода.
  • Закрывается третьей шайбой.
  • Заключительный элемент всей схемы – гайка.

При этом гайку следует затянуть как можно сильнее, что позволит исключить разбалтывания проводов и надежно скрепит их друг с другом. На заключительном этапе всю схему по понятным причинам необходимо закрыть каким-либо изолирующим материалом.

Данный способ хорош тем, что соединяемые провода не соприкасаются друг с другом. Именно по этой причине он актуален в случаях соединения медных и алюминиевых проводов.

Как правильно использовать сжим «орех»

Итак, сжим ответвительный выбирается по сечению соединяемых проводов. Чем толще провода, тем больших размеров сам орех, а также зажимная плашка. Поэтому в первую очередь надо измерить длину желобков на пластинах и перенести их на провода с небольшим припуском 3-4 мм. Затем эти участки надо оголить, то есть снять изоляцию, используя, к примеру, острый нож. Учтите, что срезать изоляцию надо под углом, чтобы не повредить саму металлическую жилу.

К следующим позициям отнеситесь с особой ответственностью.

  • Голые участки проводов надо зачистить наждачной бумагой до металлического блеска. Для этого сам провод предварительно надо обработать кварцевазилиновой пастой.
  • После этого открытый кабель надо протереть чистой тряпочкой и снова нанести кисточкой тонкий слой пасты.
  • После чего необходимо подготовить сам зажим, а точнее, зажимную плашку. Ее надо разобрать и почистить контактные плоскости (желоба) ацетоном.
  • Обязательно проверьте все детали ореха на предмет исправности. Особенно это касается резьбовых соединений винтов.
  • После чего необходимо установить два зажимных винта напротив ответвленного отверстия (желоба). Их надо просто наживить.

Соединение проводов через орех

Подготовительная часть установки закончена, можно переходить к самому процессу подключения. Итак, плашку надеваем на голый магистральный провод. Затем вставляем провод ответвительной линии в желоб ответвления. Устанавливаются два винта. Теперь четыре крепежа крест накрест зажимаются на каждые два-три оборота. После чего необходимо проверить установку всех проводов. Просто подергайте их руками. И последний штрих – надо удалить излишки пасты тряпочкой.

Остается только установить две части корпуса сжима на плашку и закрепить их между собой подпружиненными кольцами, стягивая их пластмассовым резьбовым соединением (болт-гайка).

Способы соедининения алюминиевого провода с медным

Проколы для кабеля СИП – конструкция, выбор и установка

Типы скручивания кабеля

При выполнении данной работы можно выделить несколько видов скрутки проводов, в зависимости от материала, из которого изготовлен кабель, вида кабеля и вида скрутки.

Кабель может быть изготовлен из двух видов металла:

  • Из меди.
  • Из алюминия.

Также существует два вида кабеля:

  • Одножильный.
  • Многожильный.
  • Схема электропроводки в гараже — особенности проектирования и монтажа своими руками. 120 фото примеров разводки и видео инструкция по замене проводки в гараже

  • Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)

  • Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору

Если подробно изучать вопрос о скручивании проводов, то можно выделить несколько видов соединения кабеля посредством скрутки:

  • Простое ответвление.
  • Ответвление желобком.
  • Ответвление бандажное.
  • Параллельная простая скрутка.
  • Параллельная желобком.
  • Параллельная бандажная.
  • Последовательная простая.
  • Последовательная желобком.
  • Последовательная бандажная.

Распределительная коробка и что она собой представляет

Все провода, обеспечивающие электроснабжение в доме или квартире, выходят из электрического щитка. Каждое помещение имеет несколько розеток и выключателей. Чтобы собрать все провода в одном месте и собрать схему соединений, были придуманы распределительные коробки. Именно здесь выполняется их соединение, для дальнейшей работы всех устройств. Для прокладки проводки используют установленные правила, описанные ПУЭ, в которых оговорены правила прокладки проводов и кабелей. В ней же прописаны и рекомендации относительно проведения соединений и ответвлений проводов, именно в распредкоробке. Согласно этим рекомендациям, провода проводят по верхней части стены, на расстоянии 15 см от поверхности потолка. Как только провод доходит до места поворота, его опускают перпендикулярно вниз, а в месте ответвления специалист устанавливает коробку. По такому принципу происходит соединение всех жил проводки по заданной схеме. В зависимости от типа установки коробки бывают:

  • внутренние, используемые для скрытой проводки;
  • наружные, используемые для наружного соединения.

При установке внутренней коробки в стене нужно сделать отверстие, в которое затем устанавливают коробку. Когда кабель будет подведен и соединен, коробку закрывают, и крышка получится на одном уровне с поверхностью стены. В некоторых случаях, такую коробку маскируют обоями или тонким слоем штукатурки. Если толщина стен не позволяет установить внутреннюю коробку, то единственным выходом будет установка коробку наружного типа. Ее крепят на поверхность стены, поэтому сложных подготовительных работ не потребуется. В зависимости от формы, коробка может быть:

  • круглой;
  • прямоугольной.

Количество выводов разное, в большинстве случаев их 4, но бывает и больше. Каждый вывод оборудован резьбой или штуцером, к которому будет удобно прикрепить гофрошланг. Гофрошланг предназначен для удобного расположения электропроводов, поэтому замена поврежденного кабеля не вызовет сложностей даже у новичка:

  • отсоединить гофрошланг от распредкоробки;
  • отсоединить от розетки или выключателя;
  • немного потянуть;
  • вытянуть;
  • на его место протянуть другой.

Если прокладка кабеля осуществлялась в штробу, то его замена будет более сложной. Вам нужно будет продолбить стену и изъять поврежденный кабель, а на его место уложить новый. После таких работ придется ремонтировать стену. Задача распределительных коробок:

  • Повысить ремонтопригодность системы электропитания. Доступность всех соединений позволяет выявить поврежденный участок цепи. Если все провода были уложены в гофрошланги или трубы, то замена поврежденных не вызовет больших затруднений.
  • Обеспечение свободного доступ к местам соединения. Так как основная часть проблем с электрикой возникает из-за некачественного или неправильного соединения, то проверить их состояние можно без труда, открыв распредкоробку.
  • Обеспечение пожарной безопасности.
  • Экономия финансовых средств. Используя распредкоробку, вам не придется прокладывать кабель к каждой розетке.

Способы соединения многопроволочных проводов

Как скрутить провода многопроволочные? На практике используют три способа соединения таких гибких проводов. Какой способ выбрать, как правило, каждый мастер выбирает сам исходя из своих предпочтений. Способы существуют следующие:

  • последовательное соединение
  • параллельное соединение
  • бандаж из тонкой проволоки

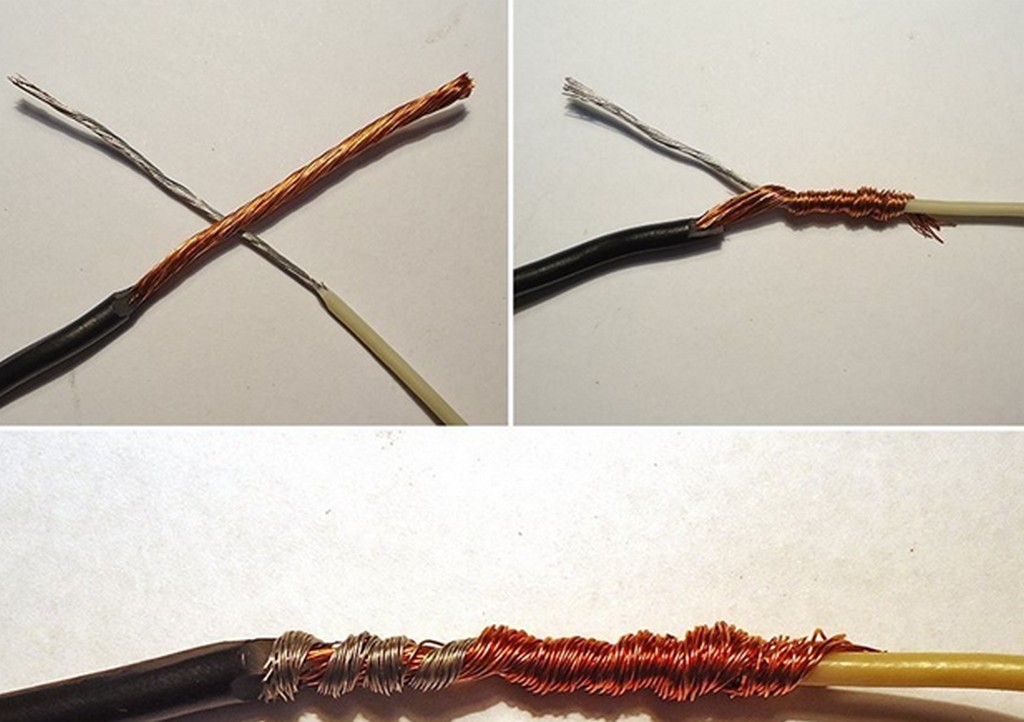

Последовательная скрутка

Оголённые провода накладываются друг на друга таким образом, чтобы они образовали крест и затем жилы скручиваются между собой. Данная скрутка должна быть симметрична относительно перекрестья жил. Концы жил смотрят в противоположные стороны. После соединения скрутки ее лучше всего подтянуть при помощи пассатижей, чтобы она лучше держалась. Преимуществом данного способа является компактность готовой скрутки — её толщина будет не превышать трети изначальной толщины провода с изоляцией. Кстати, при данном способе не стоит забывать о том, что если скрутка изолируется от внешней среды термоусадочным кембриком, то его следует надеть на жилу до выполнения соединения.


Способы соединения проводов: последовательная скрутка

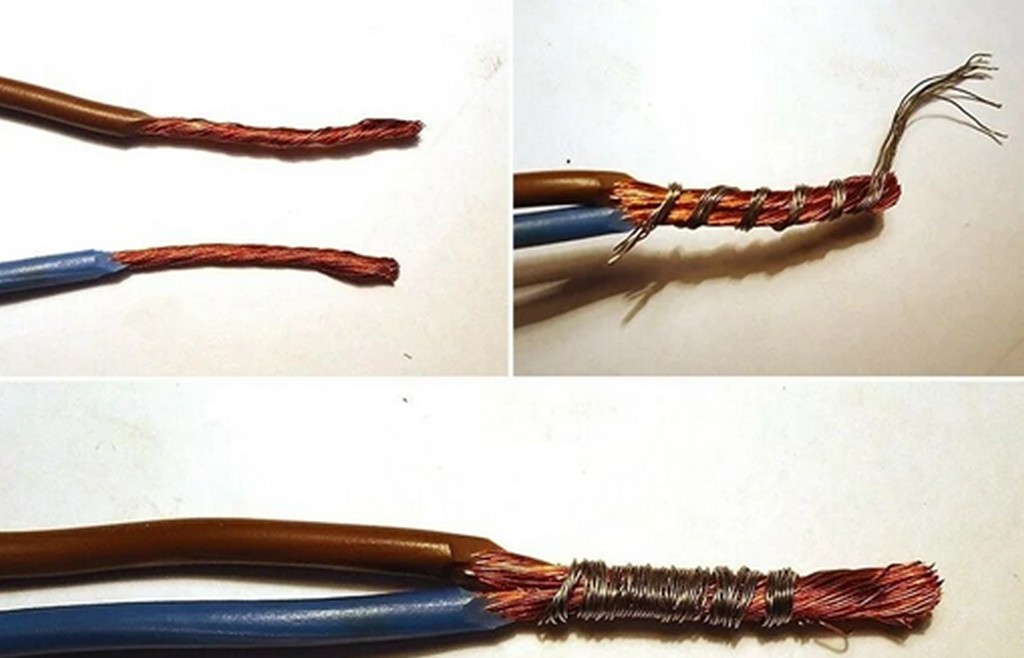

Параллельная

При данном способе концов жил удаляется изоляция, после чего их нужно соединять таким образом, чтобы зачищенные участки располагались параллельно, а концы жил были направлены в одну и ту же сторону. Затем концы провода накручивают друг на друга по спирали

Важно чтобы соединение было сделано максимально тугим, но при этом не переломать жилы чрезмерным давлением на них. Такую скрутку часто можно встретить в распределительных коробках в квартирах или домах

При изоляции такого соединения также можно применять изоленту либо термоусадку. При осуществлении временных и малоответственных соединений можно использовать для изоляции и ПВХ трубку — обыкновенный пластиковый кембрик.


Параллельная скрутка

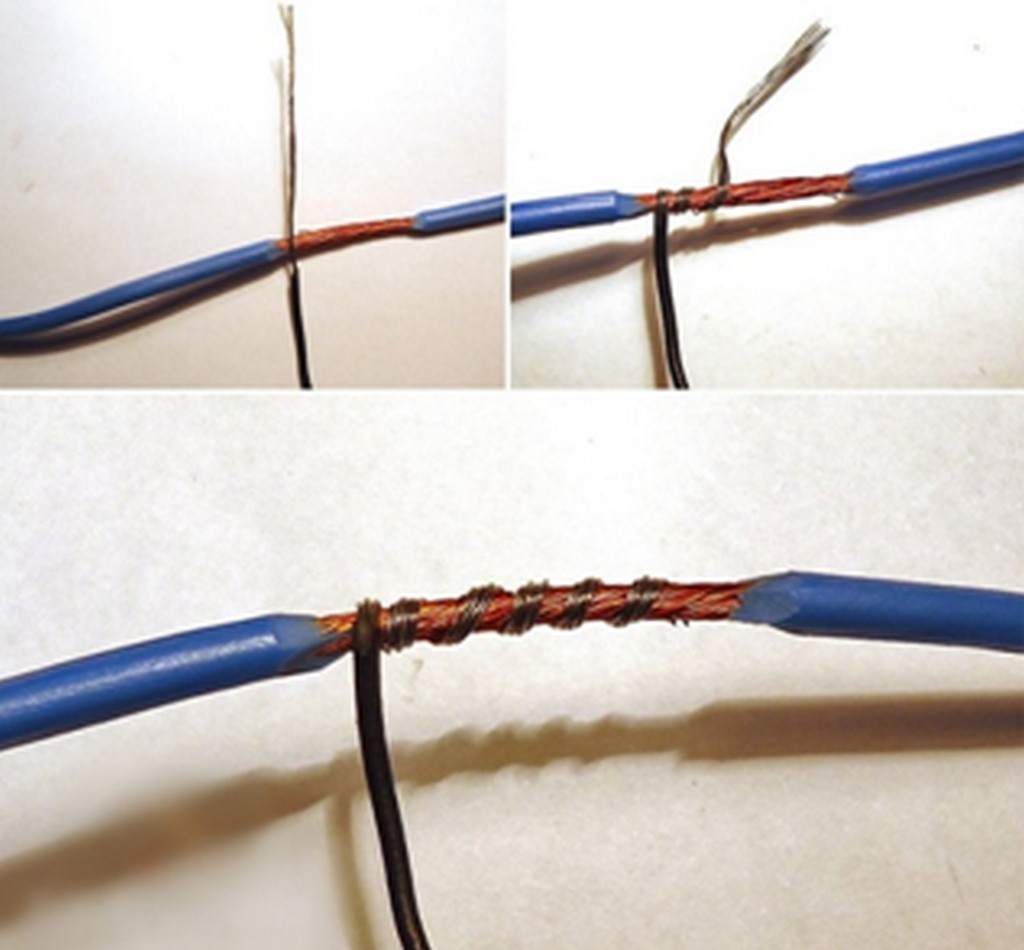

Бандажная скрутка

Бандажное соединение выгодно использовать при подключении проводов большого сечения, когда скрутку руками или пассатижами сделать сложно или невозможно. При таком способе соединения предварительно зачищенные при помощи надфили либо напильника жилы прикладываются друг к другу. Затем зачищенные провода плотно обматываются вокруг большим количеством более тонких проводов. Такое соединение применяется, например, на опорах высоковольтных линий электропередач

Важно отметить, что нельзя скручивать жилы висящих кабелей узлом, так как при этом контакт будет оставаться максимально прочным на разрыв, однако, к сожалению, будет обладать крайне низкими характеристикамиэлектропроводности


Бандажный способ соединения

Изоляция соединения

Важным требованием в процедуре соединения является их изоляция во избежание несчастных случаев. К изоляционным материалам следует отнести:

  • полихлорвиниловые трубки;
  • изоляционную ленту;
  • термоусадочные трубки;
  • специальные колпачки изоляторы скрутки.

Способы изоляции проводов

Способы изоляции проводов напрямую зависят от материала, который применяется. Они подразделяются на такие методы, как насаживание, наматывание и прогревание. В первом случае насаживают материал на скручиваемый сегмент. Во втором — выполняются простое наматывание с помощью изоляционной ленты. В третьем — изоляция термоусадочной трубкой предусматривает ее насаживание на токоведущую часть с последующим ее прогреванием.

На вопрос новичков «можно ли изолировать провода изолентой?» следует ответить однозначно положительно. Это один из самых распространенных методов. Основное требование – соблюдение срока годности материала и отсутствие видимых повреждений.

Несмотря на то, что с первого взгляда процедура скручивания электропроводящих жил кажется несложной, обязательно требуется ответственный подход к делу.

Скрутка проводов: несколько способов соединения

Известны разные способы стягивания проводов в распределительной коробке: опрессовка, сварка, пайка, различные зажимы. Выполнение одних требует больше времени, специальных материалов, приспособлений. Другие проще реализовать, но неумелые действия значительно снижают их надежность.

ПУЭ

Популярностью у народных умельцев пользуется скрутка. ПУЭ относит его к ненадежным методам, которые не гарантируют надежность контакта. Обычно ее применяют как временный вариант, например, при проверке работоспособности схемы. Кроме того, она считается предпочтительной для провисающих, незакрепленных сетей. Преимущества:

  • простота исполнения;
  • минимум инструментов;
  • при необходимости легко разъединить.

Из недостатков можно выделить сложность работы с проводами разного сечения: отличие сопротивлений приводит к нагреву изоляции, ее постепенному оплавлению. Способ стараются не использовать для многожильных кабелей, так как высока вероятность разрыва цепи.

Взаимное перекручивание

Самая простая скрутка проводов осуществляется взаимным перекручиванием предварительно зачищенных концов. Из инструментов потребуется нож, пассатижи. Предварительно участок жилы длиной 5 см очищают от изоляции. Оголенные концы перекрещивают, максимально сближая отдельные части. Затем пассатижами вращают перекрестие, загибают его в любую сторону параллельно основной линии, изолируют.

Сцепка двух загнутых проводов

Можно воспользоваться другим вариантом, когда зачищенные концы загибают посередине, сцепляют между собой. Затем жилы обматывают между собой. Для надежности обжимают пассатижами, изолируют. Электрики знают множество методов скрутки: параллельный или последовательный бандажный, желобком. Правильная скрутка должна обеспечить максимально полное прилегание жил.

Для изоляции обычно используют изоленту. Необходимо, чтобы она не менее чем 2-3 см заходила на изоляцию. Можно пользоваться термотрубкой. Ее предварительно надевают на кабель, затем сдвигают, закрывая место контакта. Трубка должна крепко обхватить проводку, поэтому ее немного подогревают.

Гильза для опрессовки

Для опрессовки потребуется специальная гильза, подобранная под размер пучка и материал кабеля. В гильзу вставляют зачищенные концы жилы, обжимают пресс-клещами, изолируют.

По надежности и качеству сварка дает наилучший результат. По сути, получают цельную конструкцию, которая защищена от окисления, разрыва. Для выполнения потребуется сварочный аппарат, угольный электрод, флюс. Пошаговая инструкция реализации:

  • зачистить от изоляции концы кабеля, довести их до блеска наждачной бумагой;
  • скрутить проводку;
  • углубление электрода заполнить флюсом;
  • наварить контактную точку.

Получившийся «шарик» очистить от флюса, покрыть лаком. Аналогичные действия производят при пайке. Здесь контакт обеспечивает припой, расплавленный при помощи паяльника.

Фото правильной скрутки проводов

  • Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

  • Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

  • Виды электрических кабелей и проводов: устройство, назначение, маркировка и характеристики основных видов кабелей используемых в домах и квартирах (150 фото)

  • Способы прокладки кабелей в траншеях: пошаговая инструкция по прокладке и монтажу силовых кабелей в земляных траншеях (140 фото)

  • Виды кабельных каналов и кабельных коробов: типы, размеры и материал изготовления. 120 фото и видео монтажа кабель канала

  • Монтаж проводки в доме своими руками: пошаговая инструкция как правильно провести электросеть в доме (фото + видео)

https://youtube.com/watch?v=j8ZoofWsK8g

Способы соединения

Различные виды соединения проводов Из разрешенных методов ПУЭ разрешает создавать контакт следующими способами:

  • зажимы;
  • клеммы;
  • опрессовка;
  • пайка, сварка.

Соединение скруткой запрещено. Это связано с тем, что контакт будет подвергаться температурному воздействию. При росте температуры материал расширяется, при охлаждении наоборот сужается. Так как контакт ничем не закреплен, он быстро выйдет из строя и разрушится. Скручивание может использоваться только вместе с другим способом соединения – например, сваркой или пайкой.

Метод сжимов

Соединительные клеммы WAGO Этот способ включает в себя винтовые и болтовые соединения, а также контакт с помощью зажимов Wago. Такие механизмы позволяют соединить одножильный и многожильный медный провод. На данный момент такой способ является самым распространенным и удобным. К преимуществам можно отнести невысокую стоимость, надежность, простоту процесса и отсутствие необходимости покупки дополнительного оборудования.

Лучше соединять таким способом провода с сечением до 25 кв.мм. Проводники с большим сечением требуют другого соединения или нужно будет учитывать нюансы при контакте методом сжимов.

Винтовое соединение используется для кабелей небольшого сечения. Его суть заключается в установке двух проводников в латунную трубку и зажимании каждого отрезка своим винтом. При соединении одножильного и многожильного кабелей есть риск повреждения тонкой проволоки. По этой причине рекомендуется защищать их с помощью специального наконечника. Существуют специальные клеммы с зажимной площадкой, для которых применение наконечников не требуется. Они обеспечивают качественный зажим без повреждения проволоки по всему сечению трубки из латуни.

Метод прессовки

Варианты опрессовки проводов Опрессовка проводов осуществляется с использованием специального инструмента – клещей. Он бывает ручной и гидравлический. Для проводников с небольшим сечением подходят ручные клещи.

Также потребуются специальные гильзы из меди, алюминия или латуни. Подбираются под соответствующий материал жил кабеля. Если нужно соединить несколько многожильных проводов перед клеммником, применяются наконечники.

Прессовка применяется для любых видов кабелей – многожильных, одножильных, их комбинации

Важно лишь правильно подобрать тип гильзы и нажимное усилие

Метод сварки

При сварке проводов используется оловянный припой Сварка проводов – самый надежный и долговечный способ соединения. Его недостаток заключается лишь в сложности реализации своими руками, так как для работы потребуется профессиональный сварочный аппарат. Также предъявляются требования к опыту мастера – в случае отсутствия необходимых навыков следует выбрать другой способ соединения или доверить работу профессионалу.

С помощью сварочного аппарата расплавляются концы жил. Когда они застывают, образуется единое целое между двумя отрезками и обеспечивается качественный контакт. С помощью такого метода можно соединять неограниченное число проводников в одной точке. Но нужно понимать, что при контакте одножильного и многожильного кабеля будут возникать сложности. Мастер должен будет выполнить несколько дополнительных шагов перед сваркой. Подключение четырехжильного провода к одножильному:

  • Расплавление оконцевания многожильного провода.
  • Соединение расплавленного проводника с одножильным отрезком.

Пайка

Пайка проводов Для пайки двух отрезков кабеля также потребуются дополнительные инструменты – паяльник, канифоль, припой, паяный жир. Мастер должен уметь паять, иначе надежный контакт обеспечить не получится.

Как скрутить многожильный провод вместе с одножильным:

  1. Зачистка от изоляции.
  2. Обработка поверхности обоих проводников канифолью.
  3. Наматывание многожильного кабеля на одножильный.
  4. Сгибание одножильного кабеля, обжимание пассатижами.
  5. Обработка места паяльным жиром и припоем.

Также существует вариант соединения, когда обработка жиром и канифолью производится отдельно для каждой части провода. Затем проводники соединяются параллельно и место контакта обрабатывается припоем.

Одножильные проводники соединить проще. Для этого их достаточно зачистить от изоляции и обработать канифолью. Затем кабели нужно спаять. Если для соединения берется луженый одножильный проводник, обработка канифолью не требуется.

Виды скруток

Надежная и плотная скрутка уберегает от непредвиденных аварийных ситуаций

Важно выполнить ее максимально правильно. Даже малейшие нарушения техники безопасности способны стать поводом для возгорания. По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа

Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами

По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа. Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами.

Известны простые способы, с помощью которых реально безопасно и прочно произвести соединение. Они не представляют сложности даже для новичка. При выполнении допускается использование как двух проводов, так и нескольких.  Обычно используют следующие известные виды скруток:

  • бандаж;
  • желобок;
  • простой метод ответвления.

Виды скруток проводов

Вышеуказанные скрутки электрических проводов являются вполне надежными электрическими соединениями. Но для реализации требуются определенные навыки с работой ручного инструмента. Обучиться самостоятельно доступно каждому человеку, который практикует ремонт электропроводов.

Бандаж – один из способов скрутки проводов, часто применяемых в быту. Для него характерно применение дополнительного отрезка, который накладывается на соединяемые токопроводящие жилы. Это неплохой метод для последовательного, параллельного и ответвленного соединения.

Многожильные

Новички иногда задаются вопросом: «как соединить одножильный и многожильный медный провод?». В действительности главным требованием является плотное и надежное прилегание площади поперечного сечения жил друг к другу. Зная, сколько проводов можно скручивать в одну скрутку, можно быстро выполнить поставленную задачу. Количество электрических жил зависит от их поперечного сечения. Чем оно больше, тем меньше проводов допускается к процессу скручивания. И наоборот: чем меньше поперечное сечение токопроводящих жил, тем большее количество проводов можно скручивать.

Соединение многожильных проводов скруткой методом «желобок» не представляет сложности. Это более простой способ при выполнении работы, чем «бандаж». В данном соединении необязательно использование дополнительного отрезка проводки. Полноценное соединение проводов скруткой в этом случае осуществляется непосредственно самими проводами. Они укладываются параллельно, последовательно либо ответвлением.

Перед тем, как скрутить три провода вместе, необходимо освободить концы жил от изоляции и при помощи ручного инструмента произвести скручивание. Допустимо применение методов «желобка» и «бандажа», а так же простого ответвления. Максимальное количество проводов в скрутке с использованием последнего способа зависит от диаметра токопроводящей жилы. Даже при самом малом диаметре жил их количество не должно быть более шести. Начинающие электрики задаются вопросом: «как сделать скрутку из 4 проводов?».  Наиболее оптимально произвести данное действие методом «желобка» либо «простого ответвления».

Скрутки медных и алюминиевых проводов

О том, почему нельзя соединять между собой медь и алюминий, написано немало. Следствием такого контакта становится его нагревание, последующее возгорание. Причин такого поведения металлов несколько:

  • Разница коэффициентов температурного расширения. Металлы по-разному расширяются при нагреве, сжимаются при охлаждении. Поэтому их связь постепенно ухудшается.
  • Образование оксидной пленки на алюминии. Пленка препятствует прохождению тока, проводник нагревается, связь постепенно разрушается.
  • Нарушение структуры алюминия в процессе электролиза. Медь и алюминий образуют гальваническую пару. Под действием влаги начинается диссоциация ионов, которая приводит к разрушению металла. Образующиеся раковины, пустоты плохо проводят ток, вызывают нагрев.

Скрутка медного и алюминиевого провода

Наличие алюминиевой проводки в домах приводит к необходимости ее совмещения с новыми медными жилами. Используя простые правила, можно избежать нагрева контакта, обеспечить его надежность

Выполняя скрутку, важно обвивать проводниками друг друга. Количество витков – для толстого провода более 3-х, для тонкого (менее 1 мм) – минимум 5

Готовое соединение герметизируют защитным лаком, обладающим стойкостью к воде.

Максимальную надежность обеспечивает способ, при котором медь заранее покрывают припоем. Так создают надежный контакт между одно и многожильными проводниками. Для этого многожильный предварительно следует пролудить припоем, он станет одножильным.

Разъемный контакт

Чтобы сделать контакт разъемным, пользуются болтом, гайками, пружинными шайбами. Все элементы поочередно надевают на стержень, не допуская совмещения медных проводов и алюминия. Для примера: проводник диаметром менее 2-х мм отлично «сядет» на болт М4.

Развитие электротехники принесло новые комфортные способы работы с разными материалами. Примером служит клеммная колодка. Ее преимущества:

  • удобная;
  • надежная;
  • исключает соприкосновение оголенных участков.

Конец жилы зачищают от изоляции (примерно 5-10 мм), вставляют в отверстие, зажимают винтом. Незаменима клеммная коробка при восстановлении перебитой цепи, подключении люстры. В стене ее можно размещать только в распределительной коробке.

Заслуженной популярностью пользуется клеммная колодка Wago. Она бывает одноразовой, многоразовой (с рычажком). Работает клеммник просто: с усилием вставляют кабель, он фиксируется. Недостаток: обойдется дороже, чем другие традиционные средства.

Опасность скрутки медных и алюминиевых проводов

Изоляция соединения

Важным требованием в процедуре соединения является их изоляция во избежание несчастных случаев. К изоляционным материалам следует отнести:

  • полихлорвиниловые трубки;
  • изоляционную ленту;
  • термоусадочные трубки;
  • специальные колпачки изоляторы скрутки.

Способы изоляции проводов

Способы изоляции проводов напрямую зависят от материала, который применяется. Они подразделяются на такие методы, как насаживание, наматывание и прогревание. В первом случае насаживают материал на скручиваемый сегмент. Во втором — выполняются простое наматывание с помощью изоляционной ленты. В третьем — изоляция термоусадочной трубкой предусматривает ее насаживание на токоведущую часть с последующим ее прогреванием.

На вопрос новичков «можно ли изолировать провода изолентой?» следует ответить однозначно положительно. Это один из самых распространенных методов. Основное требование – соблюдение срока годности материала и отсутствие видимых повреждений.

Несмотря на то, что с первого взгляда процедура скручивания электропроводящих жил кажется несложной, обязательно требуется ответственный подход к делу.
