Сто 34.01-2.2-026-2017: опоры вл деревянные. общие технические требования

Содержание

Установка деревянных столбов

Любую опору, будь то столбик для забора или электрический столб, необходимо основательно укрепить в земле, для чего нам понадобится раствор цемента. Рассмотрим, как устанавливать деревянный электрический столб своими руками.

Следуя зарубежному опыту, для линий электропередач с напряжением, не превышающим 10 киловатт, лучше всего устанавливать именно пропитанные деревянные опоры.

Размечать территорию не нужно, если столб будет в единичном экземпляре, можно просто «на глазок» высчитать место и снять верхний слой грунта, не глубже 20 сантиметров.
Бурим отверстие. Для этого можно использовать коловорот или садовый бур. Глубина отверстия должна быть не менее двух метров, а диаметр – шире столба на 20 -25 сантиметров.
Устанавливаем столб в отверстие на всю глубину в строго вертикальном положении (проверяем вертикальным уровнем).
Удерживая столб (без помощников тут не обойтись), укладываем вокруг столба обвязку из арматурной сетки.
Заливаем бетоном.
Теперь нужно неделю подождать, пока бетон застынет, проверяя каждый день, чтобы столб не покосился.

Есть вариант установки столба без бетонирования, но он гораздо сложнее, ведь каждые 20 сантиметров отверстия при засыпании нужно тщательно утрамбовывать, процесс этот требует немалого труда и времени.

Засыпать лунки без бетонирования следует щебнем или гравием, что заставит потратиться дополнительно на покупку и доставку, которая стоит в несколько раз дороже самого щебня.

Важно! Пока бетон не «схватился», можно сделать для столба подпорки, чтобы он не начал накреняться. Для этого можно с трех сторон натянуть арматурную или стальную проволоку, закрепленную к металлическим колышкам, вбитым в землю

Заземление электрощита

Очень часто возникает вопрос о том, как заземлить электрощиток. В данном случае в первую очередь также необходимо руководствоваться требованиями снабжающей организации.

В случае отсутствия требований необходимо заземлить щиток с учетом системы заземления электрической сети. Большинство потребительских сетей имеют систему заземления TN-C, которая предусматривает объединение нулевого и защитного проводников в проводник PEN на всей протяженности линии. Точка разделения данного проводника на защитный заземляющий и нулевой проводники осуществляется в щите до самого электросчетчика, а после разделения система заземления называется TN-C-S. По правилам PEN-проводник имеет несколько повторных заземлений на опорах на всей протяженности линии и в конце, в самом щите учета на опоре (столбе) он также заземляется.

PEN-проводник соединяется с металлическим корпусом электрощита, а щиток, в свою очередь, присоединяется к предварительно монтированному заземлителю (заземляющему контуру) при помощи заземляющего проводника. Сечение провода для заземления должно быть не меньше сечения вводного питающего кабеля.

Но важно учитывать, что заземление домашней проводки и PEN-проводника в частности может быть не только бесполезным, но и опасным. Если питающая линия находится в неудовлетворительном техническом состоянии, а повторные заземления PEN-проводника на опорах (столбах) линии не соответствуют требованиям, то в случае разрыва PEN-проводника на корпусе заземленного щита может появиться опасный потенциал. При этом по заземляющему проводнику и по контуру заземления будет протекать уравнительный ток, который может привести к повреждению вводного кабеля

При этом по заземляющему проводнику и по контуру заземления будет протекать уравнительный ток, который может привести к повреждению вводного кабеля.

Следовательно, если заземление питающей линии не соответствует требованиям, предъявляемым к заявленной системе заземления электрической сети, то лучше использовать совмещенный проводник PEN вводного кабеля исключительно в качестве нулевого вводного провода. При этом можно реализовать своими руками систему заземления ТТ, то есть монтировать индивидуальный заземляющий контур проводки и заземлить на него металлический корпус электрощитка.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается установленный заземленный щиток на столбе:

https://youtube.com/watch?v=V_EOpbj9E4I

Вот собственно и все рекомендации, которые мы хотели вам предоставить. Надеемся, теперь вы знаете, как происходит установка щита учета на опоре согласно ПУЭ и какие требования предъявляются к данному виду работ. Надеемся, предоставленная информация была для вас полезной и интересной!

Материалы по теме:

Как разделить PEN на PE и N
Как установить электрический столб на участке
Как подключить участок к электричеству
Как сделать заземление в частном доме

Опубликовано:
23.04.2019
Обновлено: 23.04.2019

Этапы выполнения работ по установке опор

Процедура установки столбов под электричество и их подключение проводится следующим образом:

выбор материала для опор;
составление плана расположения столбов;
подготовка земельного участка к установке;
монтаж.

После установки и проверки качества работы линии выполняется электрификация дома и других строений на участке.

Материал

Все виды опор могут изготавливаться из следующих материалов:

дерева;
металла;
бетона.

Выбор следует осуществлять между деревянными и железобетонными столбами. Металлические конструкции предназначены для больших нагрузок. Они используются на подстанциях мощностей до 110 кВ. Применение таких ЛЭП на дачном участке нецелесообразно.

Преимущества дерева:

низкая цена;
возможность обслуживания и ремонта без подъемника;
относительная простота монтажа;
срок службы после обработки жаростойкой пропиткой – 40 лет.

Бетонные конструкции прочнее деревянных, однако они более дорогие. Допускается применить комбинированный вариант: на железобетонную опору крепится основной деревянный столб. Такой метод позволяет добиться оптимального соотношения прочности и долговечности со стоимостью изготовления.

Составление плана

После выбора используемого типа опор можно приступать к составлению плана расположения ЛЭП. Для этого требуется обратиться к электромонтажникам. Такие услуги предоставляются энергосбытовыми организациями.

На этапе составления плана расположения согласование установки выполняется сразу. Для уточнения стоимости услуги собственнику следует обращаться в организацию, предоставляющую доступ к электричеству в районе расположения участка.

Подготовка земли

Подготовительные процедуры включают в себя очистку площади участка от мусора, растений и корней. Проводится бурение ямы под опоры.

Монтаж опор

По готовности места под установку проводится монтаж столбов. Конструкция фиксируется бетоном. В процессе заливки необходимо следить за соблюдением размеров, в частности, за вертикальным положением опоры.

Типы опор ЛЭП

Услуги по изготовлению металлоконструкций опор ЛЭП, производству металлоизделий, услуги по металлообработке на заказ предоставляются компанией «Схид-будконструкция», Украина.

Какие типы опор ЛЭП существуют?

При производстве металлоконструкций ЛЭП различают сдующие типы опор ВЛ: промежуточные опоры ЛЭП, анкерные опоры ЛЭП, угловые опоры ЛЭП и специальные металлоизделия. Разновидности типов конструкций воздушных линий электропередач, являющиеся наиболее многочисленными на всех ЛЭП, это промежуточные опоры, которые предназначены для поддерживания проводов на прямых участках трассы. Все высоковольтные провода крепятся к траверсам ЛЭП через поддерживающие гирлянды изоляторов и другие конструктивные элементы воздушных линий электропередач . В нормальном режиме опоры ВЛ этого типа воспринимают нагрузки от веса смежных полупролетов проводов и тросов, веса изоляторов, линейной арматуры и отдельных элементов опор, а также ветровые нагрузки, обусловленные давлением ветра на провода, тросы и саму металлоконструкцию ЛЭП. В аварийном режиме конструкции промежуточных опор ЛЭП должны выдерживать напряжения, возникающие при обрыве одного провода или троса.

Расстояние между двумя соседними промежуточными опорами ВЛ называется промежуточным пролетом. Угловые опоры ВЛ могут быть промежуточными и анкерными. Промежуточные угловые элементы ЛЭП применяют обычно при небольших углах поворота трассы (до 20°). Устанавливаются анкерные или промежуточные угловые элементы ЛЭП на участках трассы линии, где меняется ее направление. Промежуточные угловые опоры ВЛ в нормальном режиме, кроме нагрузок, действующих как обычно, воспринимают суммарные усилия от тяжения проводов и тросов в смежных пролетах, приложенные в точках их подвеса по биссектрисе угла поворота линии ЛЭП. Число анкерных угловых опор ВЛ составляет обычно небольшой процент от общего числа на линии (10… 15%). Применение их обуславливается условиями монтажа линий, требованиями, предъявляемыми к пересечениям линий с различными объектами, естественными препятствиями, т. е. они применяются, например в горной местности, а также когда промежуточные угловые элементы не обеспечивают требуемой надежности. Используются анкерные угловые опоры и в качестве концевых, с которых провода линии идут в распределительное устройство подстанции или станции. На линиях, проходящих в населенной местности, число анкерных столбов также увеличивается. Провода ВЛ крепятся через натяжные гирлянды изоляторов. В нормальном режиме на эти опоры леп, кроме нагрузок, указанных для промежуточных элементов леп, действуют разность тяжений по проводам и тросам в смежных пролетах и равнодействующая сил тяжения по проводам и тросам. Обычно все опоры анкерного типа устанавливаются так, чтобы равнодействующая сил тяжения была направлена по оси траверсы опоры. В аварийном режиме анкерные стойки ЛЭП должны выдерживать обрыв двух проводов или тросов. Расстояние между двумя соседними анкерными опорами ЛЭП называют анкерным пролетом. Ответвительные ЛЭП предназначены для выполнения ответвлений от магистральных воздушных линий при необходимости электроснабжения потребителей, находящихся на некотором расстоянии от трассы. Перекрестные элементы применяются для выполнения на них скрещивания проводов ВЛ двух направлений. Концевые стойки ВЛ устанавливаются в начале и конце воздушной линии. Они воспринимают направленные вдоль линии усилия, создаваемые нормальным односторонним тяжением проводов. Для воздушных линий применяются также анкерные опоры ЛЭП, имеющие повышенную по сравнению с перечисленными выше типами стойки прочность и более сложную конструкцию. Для воздушных линий с напряжением до 1 кВ в основном применяются железобетонные стойки.

Какие бывают опоры ЛЭП? Классификация разновидностей

По способу закрепления в грунте классифицируют:

— Опоры ВЛ, устанавливаемые непосредственно в грунт — Опоры ЛЭП, устанавливаемые на фундаменты

Разновидности опор ЛЭП по конструкции:

— Свободностоящие опоры ЛЭП — Столбы с оттяжками

По количеству цепей классифицируют опоры ЛЭП:

— Одноцепные — Двухцепные — Многоцепные

Монтаж опор

В пробуренные ямы манипулятором устанавливаются железобетонные электрические столбы

Очень важно, чтобы на опорах не было никаких повреждений

При помощи строительного уровня проверяется вертикальность установки. Основание столба заливается бетонным раствором высокого качества.

После установки столбов, полного высыхания бетона, проводится монтаж металлоконструкций. Закрепляются специальные хомуты, оборудованные штырями, на которых будут фиксироваться изоляторы. Смонтированные траверсы необходимы только для того, чтобы закрепить провода, через них не проходит электрический ток. Их конструкция имеет самые разные размеры и формы. Все зависит от числа проводов, которые необходимо присоединить. Каждая траверса имеет антикоррозионную защиту, ее укрепляют дополнительной крышкой, которая предохраняет от атмосферных явлений. Завершающим шагом становится крепление электрических проводов. Все вышеописанные работы можно выполнять только после получения специального допуска, разрешающего выполнять такие работы.

Монтаж проводки в дом

После подготовки и установки столба на участке, необходимо заняться вопросом подключения электричества к частному дому. Это можно делать, как с питающей опоры, если она расположена на участке, так и через промежуточный столб. Для их соединения используются следующие методы:

голый алюминиевый провод;
медный или алюминиевый кабель;
СИП (самонесущий изолированный провод).

Кабели могут быть проложены от промежуточного или питающего столба к дому не только воздушным путем, но и под землей. Такой способ используется гораздо реже, чем стальные тросы, протянутые по воздуху.

На состояние ЛЭП оказывает значительное влияние тип используемых опор. В течение 100 лет деревянная опора оставалась одним из основных сооружений воздушных линий (ВЛ).

Только в 60-х годах прошлого века ее начали делать с защитной пропиткой. Тогда были даны указания о применении антисептиков, но они плохо выполнялись, что приводило к загниванию опор. Повсеместный переход на железобетонные столбы не решил все проблемы, поскольку у них обнаружились недостатки, не присущие изделиям из дерева:

хрупкость при ударах;
небольшая прочность на изгиб;
значительный вес;
наличие токов утечки.

Разновидности опор

Существует множество типов опор под провода. Однако в частном строительстве чаще всего используют следующие разновидности столбов для электричества:

металлические;
деревянные;
железобетонные.

Наиболее долговечными являются электрические столбы из металла

Опоры из металла удобны и долговечны. Однако стоят они намного дороже, чем столбы из других материалов. Для того чтобы защитить металлическую опору от коррозии, её покрывают тонким слоем цинка. После установки на участке такой электрический столб заземляют: это позволяет избежать поражения током при эксплуатации ЛЭП.

Деревянные опоры под провода изготавливают из сосны. Очищенные от сучьев и коры бревна сушат, обрабатывают противопожарными составами и пропитывают антисептиками, предупреждающими гниение древесины. У электростолбов из дерева есть 2 важных преимущества — относительная дешевизна и простота в монтаже (опору на дачном участке можно установить своими руками, не прибегая к использованию сложной техники). Однако конструкции подобного типа имеют и ряд недостатков. Так, деревянные опоры недолговечны. Кроме этого, их можно устанавливать только в незаболоченной местности с сухим грунтом.

В этом видео показан способ установки электрического столба:

https://youtube.com/watch?v=vMbOTnI0Vzk

Самыми востребованными на отечественном рынке остаются железобетонные электрические столбы — монолитные конструкции, выполненные из бетона, армированного проволокой или металлическими прутьями. Подобные опоры имеют доступную цену и продолжительный срок службы, подходят для эксплуатации в любой среде.

Выбор древесины для изготовления опор

Сроки эксплуатации деревянных опор в значительной степени зависят от выбранного материала и технологии производства. Чаще всего производители используют сосну обыкновенную. Сосна обладает особенной структурой древесины, отлично поддающейся пропитке современными антисептическими материалами. Этим она выгодно отличается от лиственницы или ели, которые с трудом пропитываются защитными растворами.

Другим полезным качеством сосны считаются ее отличные механические свойства. Стволы у этих деревьев, как правило, ровные и длинные, могут работать на изгиб под большими нагрузками. В северных лесах сосновая древесина более плотная, поэтому ее заготовка ведется преимущественно в этих областях.

Для деревянных опор лучше всего подходит древесина, заготовленная в осенне-зимний период. В это время в дереве отсутствуют соки, поэтому влажность такой древесины гораздо ниже, чем у свежеспиленного летнего леса. Дополнительные затраты на сушку значительно снижаются и все производство становится дешевле.

Деревянные опоры изготавливаются из комлевой части сосны, то есть, из нижней толстой части бревна, прилегающей к корню. В этом месте практически отсутствуют сучья, а структура древесины более однородная и прочная по сравнению с верхушкой дерева. После отбора сосновых бревен, с них снимается кора, а затем они попадают на сушку.

Мистическое значение «чертовых ворот»

Еще одним неоспоримым преимуществом железобетонных стоек линий электропередач, перед деревянными и железными стойками, остается их высокая коррозионная устойчивость при эксплуатации в достаточно жестких условиях окружающей среды.

Конструктивно все электрические изоляторы различаются способами крепления к несущей конструкции и крепления кабеля. Главной задачей этого изделия является предотвращение электрических разрядов, для этого они выполняются в виде тарелок или стержней с ребрами. Эти ребра нужны для того, чтобы разряд развивался под углом к силовым линиям поля.

Весь спектр строительных материалов от одного поставщика. Не тратьте время на обзвоны и поиски. Широкий ассортимент материалов для строительства высокого качества. Оперативная доставка, удобство и особые условия — все необходимое в одном месте.

По конструкции выделяют три основных разновидности изоляторов ВЛ:

штыревые;
подвесные линейные;
опорные и проходные.

При выборе мачт освещения мобильного или немобильного типа необходимо учитывать финансово-экономическую часть, трудозатраты на транспортировку, доставку, установку и эстетическую составляющую.

Согласно требованиям ПУЭ, конструкция должна нести только огнеупорные элементы, которые способны выдержать воздействие открытого пламени в течение пятнадцати минут. А как же тогда часто встречающиеся деревянные столбы? Все просто, перед установкой древесину пропитывают специальным составом для придания огнеупорности.

Установка дополнительных электростолбов может понадобиться в частном секторе, особенно если деревянные опоры пришли в негодность. Вы, наверное, замечали гниющие и покосившиеся столбы из древесины, от которых проходят линии электропередач? Раньше монтировали только такие, но по истечении срока эксплуатации старые образцы следует заменить новыми. Он может быть деревянным, металлическим железобетонным или смешанным: деревянная опора на бетонном основании.

Стеклянные, хоть и боятся ударов, но для контроля их целостности достаточно визуального осмотра, что можно провести и без отключения напряжения. В настоящее время в воздушных линиях электропередач, в качестве подвесных изоляторах они вытесняют керамику, в том числе и потому что меньше весят, а также в производстве дешевле.

Какие ассоциации возникают про упоминание воздушных линий электропередачи? Конечно же, провода натянутые по воздуху от опоры к опоре или от столба к столбу. Причем визуально, чем больше пролет между опорами, тем выше натянуты провода, следовательно, выше должна быть сама опора. На самом деле, нет прямой зависимости высоты опоры, от длинны пролета.

В качестве сырья для производства деревянных столбов чаще всего используют сосну и ель. Они меньше всего подвержена гниению и воздействию насекомых, в отличие от других видов древесины.

Инструкция по установке столбов под электричество

Прежде чем начинать процесс монтажа, необходимо изучить особенности местности, которые могут существенно повлиять на качество и срок применения столбов под электричество

Итак, обратите внимание на факторы:

природный ландшафт – на каком участке производится установка, к примеру, в низине;
ветровая нагрузка по максимуму;
оптимальный шаг между опорами.

Деревянный

Столбы из дерева раньше устанавливались повсеместно, на сегодняшний день они находят применение преимущественно в частном строительстве. Конструкции могут быть:

Цельнодеревянные. Перед установкой бревно пропитывают антисептиками и противопожарными составами. Опору из дерева можно использовать на сухих грунтах в незаболоченной местности.
Деревянный столб с железобетонным основанием – оптимальный выбор для опоры под линию электропередач. Бетонная балка, к которой привязывается опора, заглубляется в грунт, дерево вообще не соприкасается с неблагоприятной средой.

Преимущества деревянных опор – их невысокая стоимость. Установку электрического столба на даче можно осуществить своими силами без применения специальной техники.

Столб электрический: классификация и этапы установки

Передача и распределение электроэнергии осуществляется посредством линий электропередач, которые могут быть двух видов: воздушные и кабельные. Первые устанавливаются на опоры, а вторые прокладываются по кабельным конструкциям или же в земле. Данный комплекс мероприятий позволяет осуществить надежную связь электрических станций, трансформаторных подстанций и потребителей. Конструкция, проектирование и установка электрических столбов регламентирована соответствующими нормативными документами, такими как ГОСТ и ПУЭ. Монтаж опор ЛЭП проводится по специальным технологическим картам с указанием количества рабочих, объема работ и требуемых технических устройств, а также имеет строгую последовательность. Опора представляет собой конструкцию, которая удерживает системы изоляторов и кабелей. Следовательно, перед непосредственной установкой необходимо выполнить несколько этапов:

1. Разметка трассы. На стадии проектирования определяется, где будет установлен каждый столб электрический, их общее количество и тип. Кроме того, обозначается расстояние между опорами.

2. Разработка скважин. Монтажная бригада выезжает на место и проводит бурение необходимого количества скважин в определенных местах. На этом этапе требуется участие специализированной техники.

3. Устанавливается каждый столб электрический, его основание надежно закрепляется. Проводится выравнивание и проверка столбов на наличие дефектов и повреждений.

4. Крепление изоляторов и подвес кабелей. Заключительный этап прокладки линий электропередач должен проводиться только с разрешения профильных организаций и выполняться исключительно квалифицированными специалистами, имеющими необходимый уровень допуска.

Процесс монтажа предполагает безоговорочное соблюдение всех правил и требований, которые определяются проектом и нормативной документацией.

Классификация опор ЛЭП:

1. Деревянные. Считаются наиболее дешевым и простым способом прокладки электрической сети. Подобные конструкции отличаются сравнительно малым весом и повышенной эластичностью, которая, в свою очередь, позволяет установить столб электрический в условиях значительных ветровых нагрузок. Срок эксплуатации деревянных опор составляет 40-45 лет (в связи с тем, что данный материал подвержен процессам гниения и обладает низким уровнем прочности).

2. Металлические. Данные конструкции способны выдерживать сложные погодные условия и воздействие значительных нагрузок. Несомненным преимуществом таких опор является также возможность их сборки из нескольких частей, что в достаточной степени упрощает транспортировку и позволяет провести сборочные работы непосредственно на месте установки.

3. Железобетонные. Столб электрический, выполненный из данного материала, отличается высокими показателями прочности, устойчивостью к коррозии, надежной и длительной эксплуатацией (более 50 лет) даже в самых неблагоприятных климатических условиях. Результатом этого стало широкое распространение данных опор.

Установить столб электрический: цена вопроса

Стоимость данного комплекса мероприятий включает в себя не только цену самой опоры, но и оплату доставки и труда рабочих-монтажников, а в некоторых случаях — и демонтажные работы старых конструкций. Кроме того, следует учитывать материал, из которого выполнена опора.

Правильно выбрать деревянную опору помогут 10 критериев качества деревянной опоры

Столб опоры изготовлен из дерева зимней рубки выше 55 параллели;
Толщина верхушки опоры не менее 16 см;
Для пропитки используется водная пропитка CCA;
Пропитка, как минимум, опорной части, осуществляется в заводских условиях под давлением 12 атм.;
Технологические отверстия в опоре сделаны до её пропитки;
Глубина пропитки (ГОСТ 20022.0-98) делается на 85% глубины заболони;
Цвет опоры серо-зеленый, что свидетельствует о качественной и законченной пропитки опоры;
На срезе опоры визуально видна ровная граница пропитки;
Поставщик продает опоры не кубометрами, а по классам, комплектуя их по длине и толщине

(классы С1-С3);

Важно! Бурый или коричневый цвет опоры, говорит, что химическая реакция пропитки не завершилась, а это значит, такая опора ядовита.. Автоклав для пропитки опорПроверка партии опор буром

Автоклав для пропитки опорПроверка партии опор буром

Глубина пропитки опоры видна на срезе

В завершении замечу, что покупка и монтаж опор магистральных линий электропередачи до 0,4 кВ, осуществляется в рамках единого проекта электрофикации поселка, товарищества и т.п. Собственник дома, к которому делается электрический ввод, за свой счет и своими силами, должен установить опору на своем участке, если расстояние от магистрали или ответвления до ввода в дом более 50 метров. В зависимости от направления прокладки абонентского отвода устанавливаются одностоечные промежуточные опоры, или угловые опоры с подкосом. О чем в следующей статье.

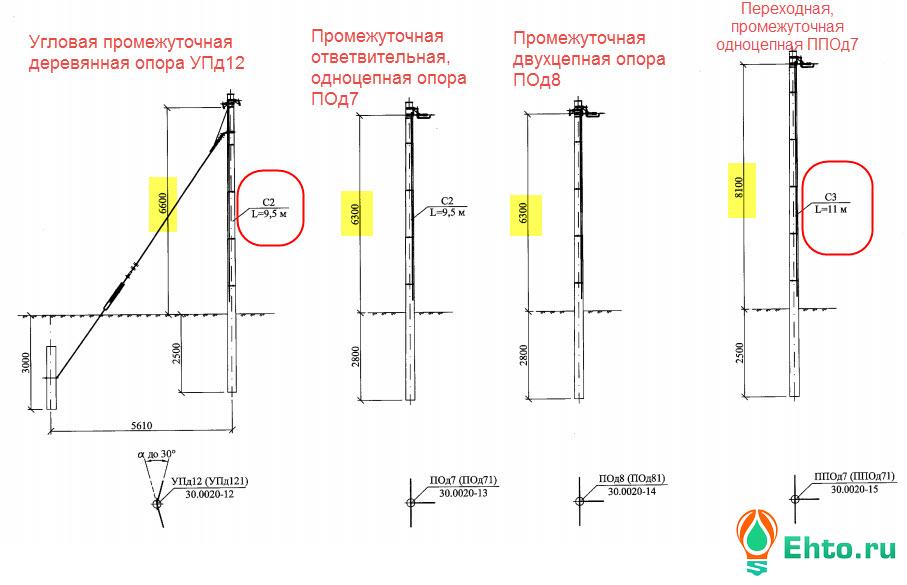

Деревянные опоры ЛЭП

Ehto.ru

Выбираем электрический столб

Выбор материала, из которого будет изготовлена опора ограничивается тремя вариантами: деревянный, железобетонный и металлический.

Бетонный столб

Железобетонные опоры изготавливаются в промышленных условиях при соблюдении технологических параметров. Качественные столбы прослужат долгий срок, потому что на них не могут оказать воздействие агрессивные компоненты, выбрасываемые в атмосферу промышленными предприятиями.
Но железобетонный электрический столб имеет существенный недостаток — его вес. Он очень тяжел, что крайне затрудняет его самостоятельную установку.

Опоры из металла

Как правило, их используют при сооружении высоковольтных ЛЭП. Они состоят из стальных конструкций, довольно тяжелы и дорогостоящи.

Деревянный электрический столб

Само название столба говорит о том, что такие электроопоры изготовлены из ствола дерева. Подобные опоры имеют ряд неоспоримых преимуществ перед двумя, описанными выше.

Во-первых, стоимость деревянного столба значительно ниже, чем бетонного или изготовленного из металлоконструкций.
Во-вторых, вес деревянного столба намного меньше, и для его установки не понадобится грузоподъемная техника.
Деревянный электрический столб вполне по силам изготовить своими руками.
Правильно подготовленный столб, обработанный антисептическими и противогорючими составами может прослужить не меньше, чем бетонный. А именно, до 40 лет.

Требования к деревянному электрическому столбу

Для использования в качестве опоры столб должен отвечать следующим требованиям:

Древесина — окоренные стволы деревьев хвойных пород либо дуб. Данная обработка ствола позволяет сохранить слой смолы, который защищает дерево от влияния атмосферных осадков.
Верхний диаметр ствола должен быть не менее 12 см для напряжения 1,0 киловольт, и 16 см — для 1,0-3,5 киловольт.

Преимущества железобетонных опор

Столбы для электричества представляют собой опоры воздушных линий электропередач, относящихся к одним из значимых элементов ЛЭП, на которых крепятся провода. Данные конструкции чаще всего бывают 3 видов: металлические, деревянные и железобетонные.

Самыми востребованными опорами для электричества на сегодняшний день являются столбы из железобетона, которые завоевали свою популярность из-за следующих важных преимуществ. Во-первых, железобетон от других материалов выгодно отличают очень хорошие эксплуатационные качества. Он устойчив к разрушению и к коррозии, обладает высокой сопротивляемостью воздействию вредной окружающей среды. Во-вторых, железобетонные опоры обладают повышенной прочностью. В-третьих, они имеют долгий срок службы, выше 50 лет. Сюда же можно отнести такие их важные свойства, как пожароустойчивость, простота обслуживания и эксплуатации.

Бурение ямы производится земляным буром под железобетонные столы.

Опоры для электричества из железобетона выдерживают низкие температуры окружающего воздуха – до -55 градусов, а также сильное агрессивное воздействие внешней среды. Такие опоры бывают чаще всего прямоугольного или кольцевого сечения. Их изготавливают из тяжелого , в соответствии с ГОСТ 26633-91. В качестве заполнителя используют гранитный щебень большой прочности и морозостойкости. Самым распространенным видом железобетонных опор ЛЭП являются одностоечные промежуточные опоры с металлическими траверсами. Но на ЛЭП с большим напряжением часто используют и анкерно-угловые промежуточные опоры из железобетона с оттяжками.

О бетонных и деревянных опорах

Промышленный акцент последних десятилетий, на массовый выпуск бетонных опор для линий электропередач, привел к их массовому использованию, и оттеснению на второй план деревянных опор. Однако продолжительное время эксплуатации бетонных опор выявили ряд их недостатков, которые совсем не характерны для опор деревянных.

Например, правильно сделанная деревянная опора без проблем служит 40-50 лет, а линии электропередач на деревянных опорах не ломаются при ураганных порывах ветра. К сожалению, отсутствие отдельного стандарта для производителей деревянных опор, позволяют производителям снижать их качество, что сильно влияет на срок их эксплуатации. В этой статье я расскажу, как правильно выбрать деревянную опору линии электропередач до 0,4 кВ.

Есть компетентное мнение, что деревянная опора линий электропередачи служит дольше, чем опора бетонная. Утверждение спорное, если не указать дополнительные условия. На самом деле, деревянная опора служит дольше бетонной, если:

Деревянные столбы типа С1-С3, С4 используемые для самой опоры и для её укоса (подкоса) в заводских условиях обрабатываются специальной защитной пропиткой на 85% глубины заболони дерева.
Для пропитки используется, к сожалению, импортная пропитка CCA, в состав которой входит, мышьяк, хром, медь.
Как дополнения, лучшее дерево для опоры это сосна, лучшее место заготовки древесины для опоры расположено выше 55 параллели (северный лес, зимней рубки), толщина опоры на верхнем крае не менее 16 см, опора пропитана после просверленных технологических отверстий.

Визуально, качественно пропитанные опоры ЛЭП Сравнивая бетонную и деревянную опору, стоит отметить следующий момент. В России нет отдельного, четкого стандарта по изготовлению деревянной опоры для линий электропередачи. Отсюда самостоятельность производителей опор создает большой разброс в их качестве и сроке эксплуатации.

Окорка

На специализированном станке удаляется кора с лубом. Только после этого ствол начинает сохнуть. Заболоневая древесина должна затрагиваться по минимуму, поскольку именно она хорошо пропитывается антисептиком. Если весь верхний слой стесать, долговечность опоры намного уменьшится из-за того, что она будет больше подвержена гниению. Затем опора деревянная, размеры которой соответствуют требованиям, сортируется по назначению. Некоторые изготовители производят сушку без удаления луба, что дает возможность предотвратить растрескивание древесины. Затем луб снимается, так как он будет мешать процессу пропитки.

Деревянные опоры ЛЭП

Опора деревянная исторически самая старшая из всех видов опор. По конструкции деревянная опора это столб, сделанный из лесоматериала хвойных пород, методом оцилиндрования, длинной 8,5 – 13 метров. Также из дерева производятся детали к деревянным опорам: траверсы (деревянная горизонтальная балка на опоре), подкосы (крепление траверсы к опоре), ригели (поперечина на край опоры и подкоса, вкопанный в землю).

Преимущества деревянных опор

Деревянные опоры, как и любой строительный материал, имеет свои достоинства и недостатки. К достоинствам деревянных опор можно отнести их дешевизну, малый вес и гибкость при землетрясении. Нельзя забывать про общедоступность деревянных опор. Малый вес опор позволяет упростить их установку, а также упрощается доставка, разгрузка/погрузка опор на подготовительном этапе работ. Но и недостатков у деревянных опор, хоть отбавляй.

Недостатки деревянных опор

Во-первых, деревянные опоры отлично горят;
Будучи биологическим материалом, они гниют, плесневеют, разъедаются жучками;
Под дождем они мокнут, разбухают, трескаются.

Но в защиту деревянных опор, стоит отметить, что современные технологии пропитки столбов, а это пропитка 100 % заболони столба, производители гарантируют 50 летний срок эксплуатации деревянных опор, даже закопанных в землю.

Примечание: Заболонь – слабый слой древесины, находящейся между корой и сердцевиной бревна.

Подробно о конструкциях деревянных опор читайте статью: Деревянные опоры ЛЭП.

Нормативы: ГОСТ 9463-88, ГОСТ 20022.0-93.

Чтобы снизить контакт древесины с землей, были гостированы сборные опоры.

Разновидности опор

В этом видео показан способ установки электрического столба:
