Как обжать телефонный кабель — 2 и 4 жилы
Несмотря на то, что мир практически полностью перешёл на сотовую связь, проводная телефония пока ещё занимает немалую долю рынка. Более того, именно с её помощью в небольших города и сельской местности организован доступ в Интернет по технологиям ADSL и SHDSL. И пока кризис набирает обороты, перехода на оптоволокно ждать не приходиться. В то же время, очень часто в жилых домах, а так же в различных учреждениях комнатная проводка находится в неудовлетворительном состоянии: телефонный шнур пережимают стульями, передавливают каблуками, его жуют кошки, собаки и даже пьяные люди (это не шутка, а реальный случай из практики). Поэтому, рано или поздно, встаёт вопрос о замене провода на новый, для чего обычно вызывают монтёра и платят деньги. Всё это можно сделать и самостоятельно, главное раздобыть нужный инструмент и купить провод необходимого метража. Но очень часто всё встаёт на моменте, когда надо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы сегодня и поговорим.
Что нам понадобится?
Во-первых, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если надо сделать скрутку, то с ним порой эх как намучаешься. Поэтому, в своей практике стараюсь применять кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой проблем тоже не возникает. Во-вторых, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа. В-третьих — обжимной инструмент . Кстати, на многих из них, как на моей например, есть и специальный нож для разделки кабеля. Ну и коннекторы RJ-11 , само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.
Последовательность действий:
Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:
Зачищать сами жилы не надо — их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии используются всего 2 жилы. В разъёме — это два средних контакта:
С четырёхжильным проводом ситуация немного сложнее. Тут дело в том, что за рубежом, из-за большого распространения мини-атс и факсов, очень часто используется кросс-оверный вариант раскладки — то есть провода в парах меняются местами (см. схему справа):
У нас же, в России, используется прямая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать. После того, как разделали и подготовили кабель — надо воткнуть жилы до упора в коннектор:
С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:
Теперь аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:
Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз. Теперь Вы знаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,
Важно знать и применять, а зачем?
Электрический ток – источник повышенной опасности. Пренебрежение правилами монтажа электросети могут привести к таким последствиям, как:
- поражение током;
- отравление токсичным дымом горения изоляции;
- пожар.
Некачественная скрутка является одной из причин таких последствий. В местах плохого соединения проходящий ток испытывает повышенное сопротивление. Возникающая при этом тепловая энергия не успевает рассеяться, происходит чрезмерное нагревание. При увеличении нагрузки на этом участке цепи сопротивление еще больше вырастает, и происходит короткое замыкание.
Выполненные соединения проводов скруткой с соблюдением правил гарантирует безопасную работу сети. В месте контакта не станет расти сопротивление, ток будет проходить по проводнику. Соединенные электрические провода можно скрыть в коробку или под штукатурку. Последствий при соблюдении инструкций по скрутке не будет.
Крутим сами
При профессиональном монтаже для выполнения соединения используют специальные зажимы — СИЗ (соединительный изолирующий зажим), при их применении итоговая скрутка разрешена с точки зрения ПУЭ, но стоит помнить, что такое устройство не рассчитано на высокие токи.
Итак, как же правильно скручивать провода в домашних условиях? Для проведения данной манипуляции необходимо:
- заранее учесть все нюансы (расположение, нагрузка подключаемой техники и так далее);
- обзавестись необходимыми инструментами (плоскогубцы, нож, наждачная бумага, термоусадка, желательно иметь термофен и устройство для снятия изоляции, шуроповерт при его наличии).
Рассмотрим ситуацию с плетением из шнура с монолитной жилой:
Необходимо зачистить концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа
Крайне важно снять изоляцию и не оставить на жиле глубоких порезов.
Потом на один из концов надеваем термоусадку.
После чего обезжириваем зачищенные поверхности спиртом/ацетоном/уайт-спиритом.
Затем, взяв наждачную бумагу, зачищаем жилы проводов.
Накладываем жилы параллельно друг другу, удерживаем плоскогубцами.
Выполняем плетение (в соответствии со схемой) по часовой стрелке, не менее 5 витков для одно жилы. Жилы должны плотно прилегать друг к другу.
Сдвигаем термоусадку на место контакта и прогреваем феном или зажигалкой. Важно, чтобы термоусадка плотно «взялась» на месте скрутки.
Важно, чтобы термоусадка плотно «взялась» на месте скрутки.
С многожильным шнуром ситуация обстоит немного иначе:
Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа
Крайне важно аккуратно снять изоляцию и не повредить/отрезать жилы шнура.
На один из концов шнура надеваем термоусадку.
Распускаем жилы каждого шнуры на небольшие «косички».
Обезжириваем полученные «косички» спиртом/ацетоном и так далее.
Накладываем жилы друг на друга из каждого шнура между собой.
Сплетаем между собой воедино, делая соединение плотным (не менее 5–6 витков на косичку).
Сдвигаем термоусадку на место скрутки, прогреваем феном/зажигалкой. Термоусадка должна плотно «сесть» на месте соединения.
При необходимости создания «сплетки» из моножильного и многожильного шнуров, алгоритм так же меняется, причем крайне желательно плести по методу «Ответвление»:
- Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа. Следим за тем, чтобы не повредить жилы каждого из шнуров.
- Надеваем термоусадку на один из шнуров.
- Обезжириваем зачищенные участки спиртом/ацетоном и так далее.
- Одножильный конец загибаем на 180 градусов, так, чтобы он потом прижал скрутку.
- Крутим многожильный шнур вокруг одножильного конца в соответствии со схемой (по часовой стрелке), не менее 5–6 витков, чем больше, тем лучше.
- Зажимаем заранее отогнутый конец одножильного провода и прижимаем его к выполненной скрутке плоскогубцами.
- Сдвигаем термоусадку на место контакта, прогреваем феном/зажигалкой. Следим за тем, чтобы термоусадка была хорошо зафиксирована на месте скрутки.
На этом можно считать работы выполненными грамотно и качественно. При следовании инструкциям и соблюдении всех необходимых мер вы гарантированно получите качественное соединение на долгое время.
Советы и правила безопасности
К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.
Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.
Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.
Дополнительные требования
Поскольку линии, как и разводка, могут выполнятся с применением различной кабельной продукции, существует ряд правил по их взаимному подключению. Подключение трехпроводного кабеля к пятипроводному должно выполняться с соблюдением цветовой маркировки от ведущего к ведомому. Соответственно заземляющий и нейтральный цвета должны совпадать.
Фазное подключение, в данном случае выполняется с использованием объединяющей шины. С одной стороны, к ней присоединяются три жилы, с другой стороны — одна, которая и будет фазой в новом ответвлении.
При монтаже бытовых электросетей, по требованиям безопасности, запрещается использовать проводку с алюминиевыми, а также многопроводными жилами. Должен использоваться только кабель с цельной медной жилой.
Соединение электрических проводов пайкой
Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.
Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.
Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.
Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.
С концов проводов снять изоляцию.
Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.
Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.
Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.
Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.
Соединение проводов в распределительных коробках
Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.
При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.
Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.
Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.
Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.
При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело .
Практикуемые в настоящее время соединения и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.
Пайка. Соединение проводов пайкой.
Пайка представляет собой способ соединения металлов с помощью другого, более легкоплавкого металла. По сравнению со сваркой пайка является более простой и доступной. Она не требует дорогостоящего оборудования, менее пожароопасна, а навыки для выполнения хорошего качества пайки потребуются более скромные, чем при осуществлении сварного соединения. Следует отметить, что поверхность металла на воздухе обычно быстро покрывается оксидной пленкой, поэтому ее перед пайкой требуется зачистить. Но зачищенная поверхность вновь может быстро окислиться. Во избежание этого на обработанные места наносят химические вещества — флюсы, повышающие текучесть расплавленного припоя. Благодаря этому пайка получается прочнее.
Пайка также является лучшим способом оконцевания медных многопроволочных жил в кольцо — пропаянное кольцо равномерно покрывается припоем. При этом все проволоки должны полностью входить в монолитную часть кольца, а его диаметр должен соответствовать диаметру винтового зажима.
Процесс пайки проводов и жил кабелей заключается в покрытии разогретых концов соединяемых жил расплавленным оловянисто-свинцовым припоем, который обеспечивает после затвердения механическую прочность и высокую электропроводность неразъемного соединения. Пайка должна быть гладкой, без пор, загрязнений, наплывов, острых выпуклостей припоя, инородных вкраплений.
Для пайки медных жил малых сечений используют трубки припоя, заполненные канифолью, или раствор канифоли в спирте, который перед пайкой наносят на место соединения.
Для создания качественного пропаянного контактного соединения жилы проводов (кабелей) необходимо тщательно облудить, а затем скрутить и обжать. От правильной скрутки в значительной степени зависит качество пропаянного контакта.
После пайки контактное соединение защищается несколькими слоями изоляционной ленты или термоусадочной трубкой. Вместо изоляционной ленты пропаянное контактное соединение можно защитить изоляционным колпачком (СИЗ). Перед этим желательно готовое соединение покрыть влагостойким лаком.
Нагрев деталей и припоя производится специальным инструментом, который называется паяльником. Обязательным условием создания надежного соединения способом пайки является одинаковая температура спаиваемых поверхностей. Большое значение для качества пайки имеет соотношение температуры жала паяльника и температуры плавления. Естественно, что добиться этого можно только при помощи правильно подобранного инструмента.
Паяльники различаются по конструкции и мощности. Для выполнения бытовых электромонтажных работ вполне достаточно обычного электрического стержневого паяльника мощностью 20—40 Вт. Желательно, чтобы он был оснащен регулятором температуры (с термодатчиком) или хотя бы регулятором мощности.
Опытные электромонтажники часто используют для пайки оригинальный способ. В рабочем стержне мощного паяльника (не менее 100 Вт) высверливается отверстие диаметром 6—7 мм и глубиной 25—30 мм и заполняется припоем. В разогретом состоянии такой паяльник представляет собой небольшую лудильную ванночку, которая позволяет быстро и качественно пропаять несколько многожильных соединений. Перед пайкой в ванночку бросается небольшое количество канифоли, которая препятствует появлению оксидной пленки на поверхности проводника. Дальнейший процесс пайки заключается в опускании скрученного соединения в такую импровизированную ванночку.
Соединение скруткой
Самый простой способ для соединения проводов — это скрутка. Раньше это был самый распространенный способ, особенно при проведении проводки в жилом доме. Сейчас, согласно ПУЭ соединение проводов этим способом запрещёно. Скрутку необходимо пропаять, заварить или опрессовать. Однако эти способы соединения проводов начинается со скрутки.
Для того чтобы выполнить качественную скрутку, соединяемые провода необходимо очистить от изоляции на необходимую длину. Она составляет от 5 мм при соединении проводов у наушников до 50 мм, если необходимо соединить провода сечением 2.5 мм². Более толстые провода скруткой обычно не соединяются из-за большой жёсткости.
Провода зачищаются острым ножом, клещами для снятия изоляции (КСИ) или, после нагрева паяльником или зажигалкой, изоляция легко снимается плоскогубцами или бокорезами. Для лучшего контакта оголённые участки зачищают наждачной бумагой. Если скрутку предполагается пропаивать, то провода лучше залудить. Лудятся провода только с помощью канифоли и аналогичных флюсов. Кислотой этого делать нельзя — она разъедает проволоку и та начинает ломаться в месте пайки. Плохо помогает даже мытьё места пайки в содовом растворе. Пары кислоты заходят под изоляцию и разрушают металл.
Зачищенные концы складываются параллельно, в один пучок. Концы выравниваются вместе, крепко держатся рукой за изолированную часть и весь пучок скручивается плоскогубцами. После этого скрутка пропаивается или сваривается.
Если возникает необходимость соединить провода для увеличения общей длины, то их складывают встречно друг другу. Зачищенные участки накладываются крест-накрест друг на друга, скручиваются вместе руками и плотно докручиваются двумя плоскогубцами.
Скручивать можно только проволоку из одного металла (медную с медной, а алюминиевую с алюминиевой) и одного сечения. Скрутка из проводов разного сечения получится неровной и не обеспечит хорошего контакта и механической прочности. Даже если её пропаять или опрессовать, эти виды соединения проводов не обеспечат хорошего контакта.
Почему контактные соединения должны быть выполнены правильно
Прежде всего, давайте разберем с чем связаны требования по качественному выполнению контактных соединений. Ведь недаром п.2.1.21 ПУЭ отдельно оговаривает способы соединения проводов, и разрешает только винтовые или болтовые сжимы, опрессовку, сварку или пайку.
Связано это в первую очередь с тем, что такие виды соединений могут обеспечить должный уровень долговечности и надежности соединения
Ведь любой электрик вам скажет, что более 90% всех повреждений случаются именно на контактных соединениях, и поэтому им уделяется такое большое внимание.
Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление. А раз у нас есть сопротивление — это обозначает нагрев.
- Как мы помним из курса физики, любой проводник в нагретом состоянии обладает большим сопротивлением, чем проводник с более низкой температурой. Поэтому получается лавинообразный процесс. От некачественного контактного соединения проводник греется, и еще больше увеличивается его сопротивление. В результате, он греется еще больше — пока не наступает та точка, при которой он просто расплавляется.
- В результате, наша основная задача состоит в том, чтобы обеспечить минимальное сопротивление между двумя соединяемыми проводниками. Достигается это за счет обеспечения должной площади соприкосновения двух проводников, а также за счет максимально возможного соприкосновения их между собой.
- Сразу давайте разберем, почему мы не будем рассматривать вопрос, как скрутить одножильные провода или их многожильных собратьев. Ведь при правильном подходе, и за счет скрутки можно обеспечить достаточную площадь соприкосновения и сжатия проводников друг с другом.
Дело в том, что в любом случае контактное соединение будет подвергаться температурным воздействиям. То есть, оно будет нагреваться и остывать. А как мы знаем, нагрев ведет к расширению материалов, а охлаждение, соответственно, к сужению. В результате наше контактное соединение, не зафиксированное ни одним третьим элементом, может быстро стать недостаточно качественным.
Рекомендации профессионалов
Опытные электрики дают несколько советов, как применить скрутку и рассмотреть все риски такого соединения.
ПУЭ разрешает
Использование пайки
Полностью запретить скрутку нормативы не могут. Ее допускается использовать в сочетании с технологиями:
- сварки: крученные провода дополнительно спаиваются для обеспечения неразъемности контакта;
- пайки: припои не могут придать соединению механической прочности. По этой причине жилы скручиваются, спаиваются, изолируются и помещаются в распредкороб.
Для дополнительной плотности свитых жил используйте винтовые клеммники.
Соединение проводников из разных материалов
Результат соединения меди с алюминием
Соединять в одну скрутку медь и алюминий запрещено. Между ними возникает гальваническая пара, которая под воздействием влаги и химических процессов подвергается электролизу. Сопротивление разрушенных контактов увеличивается, а потом пропадает. В итоге шов нагревается и обгорает.
Разница коэффициентов теплового расширения материала приведет к ослабеванию шва после остывания. Сопротивление начинает нарастать интенсивнее.
Появление оксидной пленки
Алюминий – материал, на поверхности которого всегда появляется оксидная пленка. Она повышает защиту кабеля, но вместе с тем увеличивается контактное сопротивление. Чтобы его исключить, жилы покрывают кварцевазилиновой пастой или приобретают специальные клеммники с данным наполнителем.
https://youtube.com/watch?v=HIbqcEFurFs
Соединители для кабелей и проводов

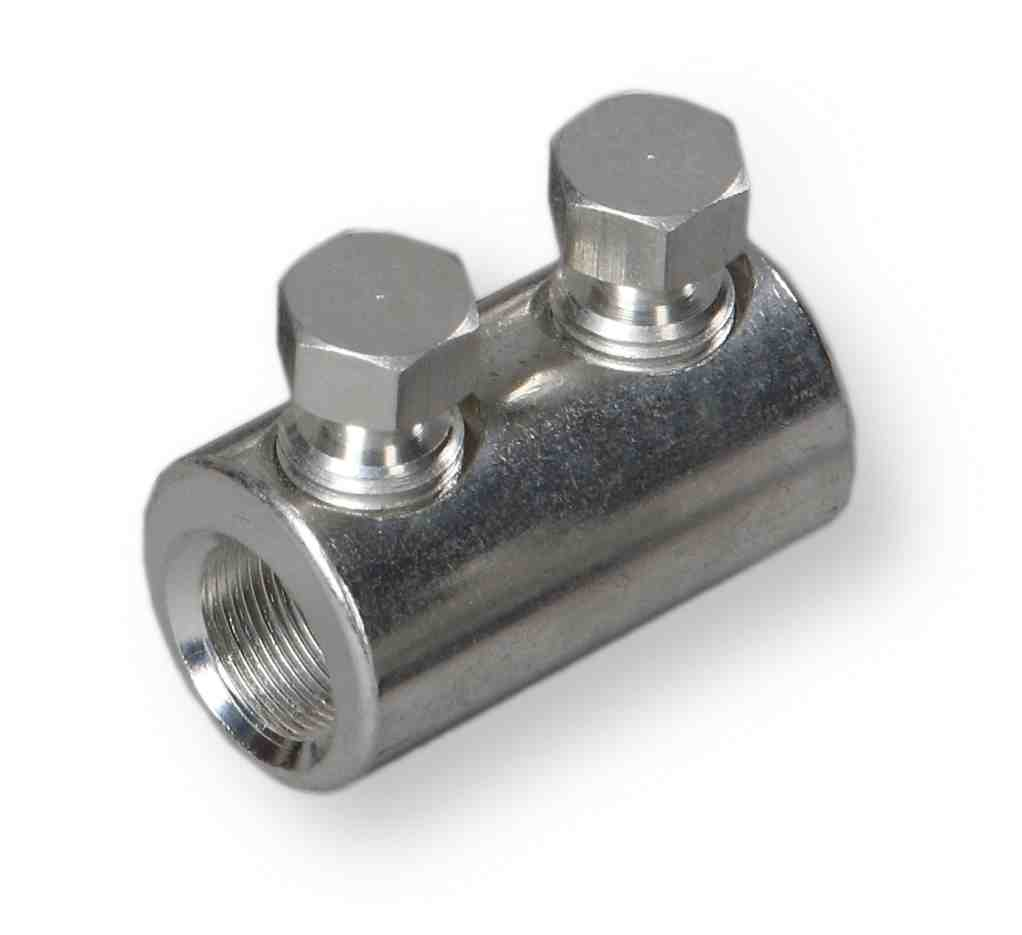

Кабеля можно соединять также специальными соединителями. Это отрезки трубы, в которых нарезана резьба и вкручены болты. Соединители есть разъёмные, в которых болты выкручиваются, и неразъёмные. В неразъёмных соединителях головки болтов срываются после зажима. Есть также соединители, рассчитанные на соединение проводов и кабелей разного сечения. Кабеля в соединители вставляются встык, навстречу друг другу.
Соединители, используемые на воздушных линиях электропередач, состоят из двух половин, соединяющихся болтами. Провода укладываются в специальные пазы навстречу, параллельно друг другу, после чего обе половины зажимаются болтами.
Что делать, если жилы разного сечения?
Для соединения жил различного сечения в распределительной коробке рекомендуется использовать все те же клеммные колодки ваго, либо более дешевый вариант – обычные клеммные колодки. В данном случае необходимо тщательно затянуть жилы винтом либо зафиксировать флажком, и все, работа окончена.
Обращаем Ваше внимание на то, что если провода изготовлены из различного материала, то необходимо использовать специальные колодки с пастой внутри, которая предотвратит окисление жил. К таким колодкам относятся изделия фирмы wago
Также жилы разного сечения можно закрепить с помощью пайки.
Это интересно: Применение нихромовой нити и ее свойства — рассмотрим подробно
Опасность некачественного соединения проводов
От качества соединения одножильного и многожильного проводника зависит безопасность эксплуатации электрической цепи. При использовании неправильной методики могут проявиться следующие проблемы:
- Разрушение изоляционного покрытия проводников.
- Короткое замыкание.
- Воспламенение токопроводящих жил.
Такие факторы проявляются по причине недостаточной площади соприкосновения контактной части проводов. Это приводит к увеличению переходного сопротивления. Данный показатель будет постепенно расти, так как со временем в месте некачественного соединения будет образовываться окисел. В результате будет наблюдаться рост температуры, что впоследствии и приведет к повреждениям электрической цепи.
Что такое распределительная коробка
Всем известно, что провода от щитка не идут прямой линией, а распределяются по комнатам. В каждой из них монтируются точки вывода электропроводки: розетка, включатель, лампочка.
Чтобы облегчить процедуру распределения и существуют распределительные коробки. Каждая жилка в соединителе проводов прокладывают по давно установленным правилам. Прокладывается проводка под потолком, отступив от него около 15 см. кабель, который ведется к определенной точке, должен отходить перпендикулярно от основной электромагистрали. Коробка будет кстати, чтобы скрыть все соединения.
Существует два вида таких коробок:
- Внутренние – в этом случае все устройство прячется в стене помещения и на поверхность выводится только крышка, чтобы впоследствии электрик легко мог добраться к соединенному узлу.
- Внешний тип коробок позволяет установить ее непосредственно на стене помещения.
По форме распределительные коробки могут быть разными: прямоугольными или круглыми, но все же, каждая из них имеет четыре выхода. Иногда бывают устройства с дополнительными отверстиями. К каждому выходу прикреплено штуцер или резьба для крепления гофрированного шланга. Такое положение вещей отлично подходит для ремонта или замены электропроводки.
Распределительные коробки имеют разные формы.Источник kogalym.kembrik.pro
Плюсы использования распределительной коробки:
- Легкая доступность к узлам в случае поломки или для проверки напряжения;
- Чаще всего именно в точке соединения электрики допускают ошибки, то в распределительной коробке легче всего сделать проверку всех узлов;
- Подобные коробки предостерегают помещения от возможного возникновения пожара;
- Коробки так же помогают экономить средства на приобретение многожильных кабелей.
Соединение проводов с накидными клеммами
Широко применяются в бытовой технике и автомобилях разъемное соединение проводников с помощью накидных клемм, которые надеваются на контакты толщиной 0,8 и шириной 6,5 мм. Надежность фиксации клеммы обеспечивается наличием по центру контакта отверстия, а в клемме выступа.
Иногда проводники отламываются, а чаще сама клемма обгорает из-за плохого контакта и тогда возникает необходимость ее замены. Обычно клеммы напрессовываются на концы проводников с помощью специальных клещей. Опрессовку можно сделать и плоскогубцами, но не всегда есть под рукой новая клемма на замену. Можно с успехом использовать бывшую в употреблении, смонтировав клемму по следующей технологии.
Сначала нужно подготовить для повторного монтажа старую клемму. Для этого, удерживая клемму плоскогубцами за место запрессовки, нужно развести в стороны шилом или отверткой с тонким жалом обжимающие изоляцию усики. Далее провод многократно перегибается, до облома его в месте выхода из запрессовки. Для ускорения можно подрезать это место ножом.
Когда провод отделен от клеммы, надфилем подготавливается место для его припайки. Можно и полностью сточить до освобождения оставшегося провода, но в этом нет необходимости. Получается плоская площадка.
Полученная площадка прорывается припоем. Проводник тоже зачищается и залуживается припоем с помощью паяльника.
Осталось приложить проводник к подготовленному месту клеммы и прогреть паяльником. Усики, фиксирующий провод загибаются после припайки провода к клемме, так как если их обжать до пайки, то усики проплавят изоляцию.
Осталось натянуть изолирующий колпачок, надеть клемму на нужный контакт и проверить надежность фиксации, подергав за провод. Если клемма соскочила, то необходимо поджать ее контакты. Самодельно одетая на провод пайкой клемма на много надежнее, чем полученная обжимкой. Иногда колпачок одет так плотно, что его не снять. Тогда его нужно разрезать и после монтажа клеммы ее покрыть изоляционной лентой. Можно натянуть и отрезок хлорвиниловой или термоусаживающейся трубки.
Кстати, если хлорвиниловую трубку подержать минут пять в ацетоне, то она увеличивается в размере раза в полтора и делается пластичная, как резина. После испарения из ее пор ацетона, трубка возвращается в свой исходный размер. Я таким способом лет 30 назад изолировал цоколя лампочек в елочной гирлянде. До сих пор изоляция в отличном состоянии. Эту гирлянду из 120 лампочек на 6,3 В вешаю ежегодно на елку до сих пор.
Снятие изоляционного слоя с проводников
Медная часть в многожильном кабеле состоит из множества переплетенных проводов. Иногда они покрываются полимерным слоем, совмещаются с капроновыми нитями. Это осложняет удаление изоляции. В зависимости от способа соединения оплетку снимают на 0,2-5 см. Изоляцию аккуратно надрезают и снимают, стараясь не повредить сердцевину. При работе с коаксиальными изделиями аккуратно удаляют экранирующий слой, открывая ствол.
Предназначение
Любой метод соединения требует зачистки провода — оголения металлической сердцевины. Изоляция делается из фторопласта, полистирола, резины. Внутренний слой может состоять из лака, шелка или полиэтилена. Удаление оплетки способствует появлению контакта, необходимого для проведения электричества.
Виды кабелей для соединения
Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.
Напряжение подключаемых приборов должно быть до 380 Вольт.
Сечение выбирается в зависимости от нагрузки:
- для тока в 6 А используется ПВС с сечением 0,75 мм.;
- для 10 Ампер – сечение составляет 1 мм.;
- для токов в 16 А – 1,5 мм.
Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.
Правила подключения многожильного проводника
Очень часто во время прокладки многожильного кабеля или же провода возникает необходимость подключения его к таким распространённым элементам электрической цепи как автоматический выключатель, розетка, счётчик, вилка, патрон светильника и так далее. Чаще всего при этом используется именно медные провода, особенно в быту. Главная задача при этом обеспечить надёжный контакт с зажимным болтовым соединением этих устройств и аппаратов, а значит сделать многожильный провод как можно монолитнее и однороднее. Выполнить данную процедуру можно несколькими способами:
- Скрутив все тонкие жилы в тугой пучок и если позволяет сечение, загнуть его в противоположную сторону. Сделать это можно пассатижами или же руками, всё зависит от сечения токопроводящей жилы. Этот способ самый простой и применяется в современной проводке только в экстренных случаях, но он тоже имеет право на существование. Выполнить данную процедуру с кабелем большого сечения таким способом не получится, поэтому он больше подойдёт для подачи напряжения к вилке, к розетке или к патрону маломощного осветительного прибора.
- С помощью лужения проводника. Данный способ более эффективен чем предыдущий и обеспечит надёжный контакт. Основной недостаток его в том, что не всегда под рукой имеется паяльник, да ещё и электричество для его эксплуатации. Лужение можно выполнить как ровного проводника, так и согнутого в колечко по диаметру болта клеммника, но перед этим опять же необходимо туго скрутить все тонкие жилы. Этот способ можно применить во всех случаях подключения к электроприборам, к автомату, розетке и т.д., если это позволяет сделать сечение.
- Опрессовка наконечника. Наконечники позволяют без пайки добиться надёжного и долговечного контакта. Наконечники бывают двух типов: с креплением под болт и просто гильзование. В зависимости от подключаемого элемента нужно выбрать соответствующий его тип и подходящее сечение. Наконечником, гильзами можно подключить любой тип кабеля, любого сечения как многожильный, так и одножильный, но для этого понадобится специальный инструмент, который необходимо будет приобрести перед проведением монтажных работ, особенно на профессиональном уровне. Выполненное таким образом подключение многожильного провода в щитке, к клеммнику, к счётчику не только выглядит эстетично и правильно, но и снижает вероятность нагрева в местах соединения. На фото ниже изображены наконечники типа НШВИ на многожильных проводах.
Лужение является хоть и хорошим способом, но на практике чаще жилы оконцовывают наконечниками, это быстрее, проще и часто надежнее остальных способов. Однако не опрессовуйте наконечники пассатижами – жила просто выскочит из них и хорошего соединения вы не получите. Для этого лучше купить обжимные клещи с квадратными матрицами, найти их можно примерно за 1000 рублей.
Актуальность надёжного контакта
Человеку несведущему в электротехнической науке может казаться, что соединение проводов – это простое скручивание, очищенных от изоляции, сердечников. Причём роли не играет различие металлов объединяемых проводников. Однако, такой подход к работе с электричеством недопустим, поскольку он часто становится причиной аварий, порчи техники, возгораний и трагических случаев.
Профессиональные электрики «уважают» контакты, так как это самое уязвимое и часто ломающееся место в любой системе. Например, места соединений (скрутки, клеммы, спайки и т. п.) даже при самых благоприятных условиях эксплуатации, со временем начинают ослабевать. При этом снижаются прочность, механическая плотность и площадь контактов, что способствует образованию оксидных плёнок, характеризующихся высоким сопротивлением. В итоге усиливается искрение в контактах из-за «переходного контактного резистанса», что разогревает токопроводящие жилы.
Не критично, если это станет причиной обесточивания люстры или отдельной розетки – это быстро решаемые проблемы. Другое дело, когда появляется существенный риск возгораний и поражений электротоком человека.
