Коннекторы для проводов: виды, правила соединения

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, нужны не только провод и коннекторы, но и специфический инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Нужно подбирать витую пару категории CAT 5E и выше, желательно – с четырьмя парами. Более долговечным и надежным будет провод в несгораемой оплетке. Плоский или круглый, значения не имеет.

Нужно учесть, где будет расположен провод. Если он не убирается в кабель-каналы и просто протянут по помещению – подойдет тип UTP, иначе нужно рассмотреть более дорогие типы провода с общим экраном или защитой пар.

Если нужно соединить кабелем два ПК или роутер и ПК, то выбирается многожильный провод, но для удобства обжима лучше использовать одножильный. Для розеток – с одной жилой.

Коннектор

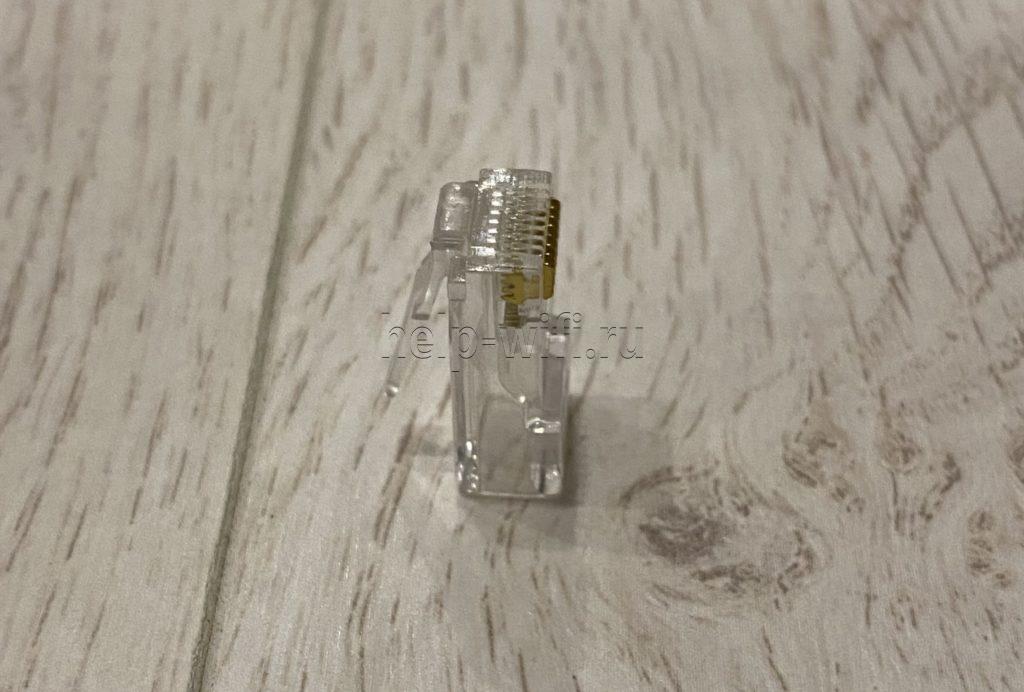

Кроме провода, нужно подготовить коммутирующий элемент, он же коннектор или Ethernet-вилка. Часто обозначается как RJ-45.

Многие коннекторы имеют похожее устройство. Их корпус выполнен из прозрачного пластика для визуального контроля за процессом обжима. Сверху есть защелка, позволяющая зафиксировать штекер после установки в порт. Сзади разъем для ввода кабеля, чуть выше, на корпусе – фиксирующая планка, обеспечивающая надежное соединение.

Внутри коннектор состоит из восьми каналов, по диаметру жил. Они идут до торцевой стенки штекера, где находятся 8 раздельных контактов. Изначально они подняты вверх и не препятствуют вводу кабеля через каналы до соприкосновения с торцевой стенкой. На каждом снизу заостренные выступы.

При обжиме контакты опускаются вниз, прокалывают изоляцию и устанавливают соединение с жилами. Они утапливаются вровень с поверхностью разъема и образуют контактные площадки для подключения к порту роутера, ПК или иного устройства.

Некоторые коннекторы имеют вспомогательные вставки, облегчающие правильное заведение жил на свои позиции под контакты.

Инструмент для обжимки

Для обжима витой пары применяется инструмент:

  • Кримпер. Это клещи для опрессовки. Чтобы обжать коннектор, в них помещают край проводов, затем устанавливают разъем в гнездо на инструменте и сжимают рукоятки до щелчка. Клещи нужны большие (легкие клещи быстро ломаются), но удобные и нетяжелые, чтобы не уставала рука. Половинки кримпера должны быть ровные по отношению друг к другу, иначе штекер сломается в процессе обжима провода.
  • Стриппер. Инструмент для обрезания кабеля, снятия изоляции или иных действий с нею. Гораздо удобнее, чем простой канцелярский нож.
  • Тестер или мультиметр для диагностики обжима.

Для обжима необязательно использовать профессиональный инструмент, особенно если прокладка провода будет выполнена разово. Но с ним выполнить задачу будет легче, а результат будет выше.

Порядок установки и подключения распределительной коробки

Вам предлагается ознакомиться с особенностями всех ключевых этапов подключения распределительной коробки: от подводки проводов до подсоединения электроприборов.

Первый этап – готовимся к работе

В первую очередь готовим все, что потребуется для подключения электроприборов к коробке. Набор включает:

Разметка рабочей поверхности

На этой стадии размечаем места установки электроприборов и пути прохождения проводов. Так мы сможем рассчитать нужное количество материалов для монтажа системы.

Третий этап – приступаем к монтажу

Предварительно выключаем подачу электричества.

Подводим провода к распределительной коробке. Как правило, кабели прокладываются в штробах. Для закрепления кабелей используются маленькие гвозди или специальные пластиковые скобы. В случае же выполнения работы в деревянном доме, провода будут подводиться посредством специальных монтажных коробов.

Четвертый этап – подключаем электроприборы и соединяем провода

Заводим в предварительно встроенную в стену либо же закрепленную на основании (в зависимости от модели) распределительную коробку примерно 10 см провода. Снимаем с кабелей общую оболочку. Затем удаляем приблизительно 0,5 см изоляции с каждой жилы. В этом моменте ориентируемся по ситуации – счищаем столько изоляции, чтобы жилы можно было соединить выбранным способом.

На схеме показан пример соединения электропроводов посредством клеммников.

В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая – фазой. На ноль подключаем розетку и осветительные приборы. Фазный питающий провод соединяем с розеткой и одной жилой кабеля выключателя.

В нашем примере выключатель двухклавишный. Каждая клавиша отвечает за контроль отдельной группы осветительных приборов. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.

В распределительной коробке соединены проводы ноля от розетки и патронов лампочек. Подключен питающий кабель: ноль маркирован синим, фаза – красным. Подключены провода для подсоединения каждой кнопки переключателя к патронам осветительных приборов.

Проверка работоспособности электрического оборудования

Теперь вам известен порядок соединения проводов в распределительной коробке и особенности подключения каждого основного электроприбора. Пользуясь полученными сведениями, вы сможете самостоятельно справиться со всеми запланированными мероприятиями.

Удачной работы!

Скрутка проводов и их изоляция

Проводники зачищаются, скручиваются и изолируются. Этот метод достаточно старый.

Плюсы:

  • простые электромонтажные работы;
  • минимум затрат.

Минусы:

  • ненадежное соединение;
  • медные и алюминиевые жилы соединять таким способом нельзя.

Использование зажима «Орех»

Чтобы соединить провода этим способом, нужно осуществить их зачистку на концах. Затем жилы фиксируются в пластине, и на них надевается карболитовая оболочка.

Плюсы:

  • зажим недорогой;
  • простой монтаж;
  • отличная изоляция;
  • возможность соединения проводов из меди и алюминия.

Минусы:

  • стоит время от времени подтягивать винты;
  • изделие не устанавливается в распределительной коробке, вследствие своей громоздкости.

Соединение с использованием болта

При помощи болта соединение проводов является достаточно надежным. На болт накручивается шайба, потом наматывается зачищенный провод. Затем накручивается еще одна шайба. В итоге получается шайба — провод — шайба. В завершение болт завинчивается гайкой и заматывается изолентой.

Плюсы:

  • простой и недорогой способ;
  • медные и алюминиевые провода соединять можно.

Минусы:

  • ненадежная фиксация;
  • использование большого количества изоленты;
  • не подходит для распределительной коробки.

После ознакомления со всеми способами соединения проводов будет гораздо проще выбрать подходящий вариант конкретно для своего случая.

Порядок соединения проводов наушников

Оборванные кабели рекомендуется восстанавливать методом пайки. Для этого выполняют следующие действия:

  1. Отрезают поврежденный кусок. Снимают оплетку на 2-3 см. Число жил зависит от типа наушников. Простое устройство имеет 4 проводка, изолированных разноцветной резиной. К микрофону подсоединяется витая пара, состоящая из заземляющего и сигнального кабелей. Первый покрыт желтой изоляцией.
  2. После зачистки всех проводников скручивают медные волоски. Обжигают контакты зажигалкой, удаляя лаковое покрытие. Оно не только препятствует пайке, но и ухудшает токопроведение.
  3. Обрабатывают оголенные участки оловом. На оплетку провода надевают термоусадочную трубку. Тот же материал применяют для изоляции каждой жилы.
  4. Луженые отрезки скручивают с учетом цвета изоляции. Соединения нагревает паяльником до тех пор, пока олово не распределится равномерно.
  5. Проверяют правильность выполнения работы. При появлении в динамиках звука накладывают на отремонтированный участок бандаж. Для этого надевают на скрутки термоусадочные трубки, прогревают их огнем. Изоляция предотвращает короткое замыкание.
  6. Связывают жгут проводников ниткой, надвигают надетую ранее толстую термоусадочную трубку.

Дополнительные рекомендации

При скреплении кабелей нужно следовать таким советам:

  1. Сварка или пайка обеспечивают неразрывное соединение. Не придется беспокоиться о надежности контакта. Этот вариант хорошо подходит для жил большого сечения.
  2. Клеммы помогают ускорить работы по укладке проводки. Этот метод может использоваться при подключении розеток или светильников.
  3. Зажимы СИЗ делают соединение не только прочным, но и безопасным. Элементы не являются дорогими.
  4. Не стоит сразу помещать скрепленные элементы в распределительную коробку. Необходимо проверить, не греются ли они во время работы.

Правильный выбор метода соединения и соблюдение техники безопасности исключают травмирование человека или порчу имущества.

Виды электрозажимов на клеммниках

Пока условно разделим продукцию на две части:

  • электрическую;
  • электротехническую.

Различные типы клеммных зажимов отличаются лишь по нагрузке тока, он хоть минимальный, но есть. Об этом стоит помнить, приобретая для собственного использования клеммы. Они — одна из составляющих второго из названных, без которых скрепление проводников будет ущербным.

Начнем поиск лучших клеммных соединений с домашних аналогов, проверенных временем и бюджетных. Вот их наименования:

  • ножны;
  • окольцованные;
  • штыри;
  • в виде муфт.

Кроме клемм есть разновидности соединений проводов: можно паять, скреплять сваркой, в том числе и так называемой холодной. Но клеммы – наиболее быстрый и удобный способ стяжки.

Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.

Но и «ножны» нельзя применять даже щитках освещения квартир. В других же местах необходим мощный обжим проводов в клемме.

Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.

Технические характеристики и описание

  • Применение для работы в электросетях с рабочим напряжением до 660 В.
  • Частота переменного тока 50 Гц.
  • Сопротивление на один километр провода 270 Ом.
  • Провод можно эксплуатировать в температурном диапазоне от -25 и до +40 градусов.
  • Короткий нагрев жил допускается до +70 градусов.
  • Изоляция двойная из поливинилхлорида, такой материал самозатухает.
  • Срок эксплуатации 6-10 лет.

Кабель ПВС изготавливается согласно ГОСТ 7399-97. Состоит он из многожильных проводов, которых в кабеле может быть от двух до семи. Каждая жила имеет изоляцию из поливинилхлорида, жилы маркируются различными цветами. Нулевая жила имеет голубой или синий цвет, а заземляющая жила имеет жёлто-зелёную маркировку. Сверху покрыты ещё одной оболочкой из поливинилхлорида, которая также может быть различных цветов.

Если в маркировке не указана буква «П», то провод имеет круглую форму. Именно благодаря этой форме он симпатично смотрится на бытовых приборах. Такая форма позволяет ему не перекручиваться и не перегибаться, когда его используют как удлинитель. На рынке присутствуют варианты и с плоской формой, но они распространены значительно меньше.

Из-за низкого срока службы (всего до десяти лет) этот провод не рекомендуется использовать для изготовления стационарных электросетей. В таком случае лучше выбрать электрокабель с маркировкой ВВГ. Данный провод имеет срок эксплуатации 30, а не 10 лет, как ПВС.

Также характеристика изоляции кабеля ПВС в отношении температурных режимов (в некоторых регионах) не позволит использовать этот провод как уличный. Например, провод ВВГ работает при температуре от -50 до +50 градусов. Хотя и есть провод ПВС с маркировкой «У», что указывает на уличное применение этого кабеля, но диапазон расширяется только до -40 градусов.

В целом это хороший провод. Если он используется по назначению и не превышаются максимальные характеристики данного электропровода, то он способен справиться с возложенными на него задачами, а срок его службы может быть и большим от заявленных в технической характеристике.

Можно ли соединять проводники скруткой

Правила устройства электроустановок (ПУЭ) запрещают использовать этот метод отдельно. Скрутку сочетают с другими методами. Ее не применяют для совмещения жил из разных материалов.

Способы

Для скручивания проводов предназначены следующие методы:

  1. Стандартный способ. Перед началом работы обесточивают сеть, снимают изоляцию на 5 см. Раскручивают проводники на 2 см, соединяют их до стыковки цельных частей. Далее скручивают пальцами, зажимают пассатижами. Изолируют оголенный участок.
  2. Скрепление кабелей разного сечения. Запрещается использовать изделия с сильно различающимися параметрами. Это делает контакт ненадежным. Жилы скручиваемых проводов должны быть намотаны одна на другую.
  3. Использование колпачков. Такие элементы хорошо изолируют место совмещения проводников. Они изготавливаются из огнеупорного материала. Для выполнения скрутки зачищают концы проводов и соединяют их. На стык надевают колпачок, который поворачивают до тех пор, пока оголенный участок не будет закрыт.
  4. Применение контактных зажимов. Элемент включает основу, шайбу, винт и токопроводящую сердцевину. Соединение начинают с зачистки проводов. Свободные от изоляции концы вводят в отверстие зажима. Такой способ используют при работе с одно- или многожильными кабелями.

Заваривание

После скрутки жилы запаивают. Их предварительно лудят, обрабатывают разогретым, погруженным в канифоль жалом паяльника. После этого место соединения покрывают оловом и прогревают до тех пор, пока расплав не начнет проникать в толщу кабеля. Способ отнимает много времени, однако он помогает получить самое надежное сопряжение.

Пружинные конструкции Wago

Подобные электрические зажимы появились на рынке не так давно и произвели фурор — они просты и удобны в использовании, но коммутация получается очень прочной. Производители дают определенные рекомендации по применению продукции:

  1. Для работы с одножильными и многожильными элементами, сечение которых колеблется от 0,5 мм2 до 4 мм2 желательно использовать Wago.
  2. При работе с многожильным деталями небольшого сечения 0,08 мм2-3,5 мм2 применяются изделия CAGE CLAMP.

Пружинные клипсы для соединения проводов Wago под маркировкой 222 могут иметь от 2 до 5 площадок с фиксаторами в форме флажков. Перед началом работ последние устанавливают в вертикальное положение, внутрь вставляют до упора очищенные жилы, а затем флажок переводят в горизонтальное положение. На этом работы считаются законченными.

Огромным преимуществом является тот факт, что в любой момент можно внести необходимые коррективы. Для этого нужно поднять флажок и вытянуть проводник. Использовать подобные конструкции можно для коммутации медных или алюминиевых элементов с количеством жил от двух до пяти. Электропровода могут быть не только многожильными, но и жесткими.

Существует еще один вид зажимов, работа с которыми занимает считаные секунды — неразъемные конструкции. Достаточно только вставить защищенную жилу в нужное гнездо. Внутри находится специальная пружина, прочно фиксирующая соединяемый элемент с пластиной. Чтобы контакт был лучше, необходимо тщательно проводить зачистку от оксидной пленки. Для предотвращения окисления в будущем компания выпустила специальную контактную пасту, которую нужно нанести внутрь зажима.

В этом случае предварительная зачистка не требуется, так как вещество самостоятельно может бороться с окислением. Следует отметить, что изготовители говорят о возможности достать проводник из зажима, если это требуется. Для этого необходимо одной рукой удерживать жилу, а другой — клеммник и проводить вращательные движения с небольшим диапазоном.

Технические параметры

На что необходимо обратить внимание, выбирая клеммник для проводов. Надо понимать, что этот соединитель через себя будет пропускать электрический ток

Поэтому он должен обладать высокими характеристиками безопасности.

В первую очередь надо обратить внимание на материал, из которого соединительный элемент изготовлен. Сегодня производители предлагают два исполнения:

  • высокотемпературный пластик, он же жидкокристаллический полимер маркировки LCP;
  • огнеупорный пластик, он же полиамид, здесь маркировка шире: PA6 или РА66, существует новая модификация – UL94V-0;
  • полиэтилен – это самый распространенный материал в том плане, что приборы из него чаще всего и применяются в электроразводках, потому что они дешевле остальных, при этом не уступают по техническим характеристикам.

Внимание! Клеммники из первого материала используются в основном в местах, где присутствуют высокие температуры. К примеру, в печах

Второй параметр, на который надо обратить внимание, материал зажима. Здесь предпочтение надо отдать тем, которые не коррозируют и спокойно выдерживают высокие температуры

Поэтому советуем приобретать приборы с зажимами из нержавеющей стали или бронзы никелированной или фосфористой.

Клеммник с зажимом из нержавеющей стали Источник dc-electro.ru

Электротехнические параметры

Как было сказано выше, соединители для электрических проводов делятся по возможности соединения разного количества проводов. Чаще встречаются клеммники, в которых количество контактов ограничено диапазоном 2-24. Но это не значит, что увеличить этот параметр невозможно. Ограничений в этом плане нет. Все зависит от заказа и производителя. На рынке, к примеру, сегодня можно приобрести соединители с 72 контактами.

Понятно, что размеры клеммы будут зависеть от размеров сечения провода. В этом плане есть свои ограничения. Диапазон небольшой: от 0,08 до 6 мм.

Соединение медных и алюминиевых жил

Правила запрещают скручивать провода из меди и алюминия. Однако в реальности не всегда удается следовать подобным нормам. Если принято решение скрутить медь с алюминием, то необходимо учитывать следующее:

  1. Соединительная скрутка должна быть легкодоступной. Следует избегать касания соединения с горючими материалами.
  2. Влажность увеличивает опасность скрутки. Вода ускорит окисление, перегрев и нарушение контакта.
  3. Соединение не пригодно для силовых цепей. Не стоит нагружать его более чем на 500 Вт.
  4. Полученный контакт требует герметичности. Влага воздуха повредит скрутку.
  5. Необходимо периодически контролировать состояние соединения. А лучше заменить алюминиевый провод на новый из меди.

Знакомимся ближе с разновидностями зажимов

Существуют разные виды клеммников, предназначенные для выполнения определенных работ. Самые распространенные изделия попытаемся сейчас рассмотреть.

Винтовой клеммник

Знакомым и популярным до сих пор остается винтовое соединение. Механизм изделия довольно прост и надежен. Винтовые клеммники можно встретить на соединениях домашней электропроводки, внутри многих электроприборов, и даже зажимы клемм автомобильных аккумуляторов тоже относятся к этой группе. Но, если внутри электрические клеммники для электропроводки имеют медную или латунную перемычку, то аккумуляторные зажимы чаще всего изготавливают из свинца. Это связано с тем, что внутри батареи находится кислота.

Достоинство винтовых моделей клеммников для соединения заключается в качественном контакте всей площади жилы кабеля с металлической перемычкой зажима. С помощью винта легко можно подсоединить и отсоединить провод. На многих винтовых моделях можно встретить винт, помеченный зеленым цветом. Он служит для подключения жилы заземления. Особенностью зажима являются зубцы. При сильном сжатии винтом они врезаются в металл, улучшая сцепление.

Недостатком винтового зажима является возможность его использования только с медным проводом. Можно, конечно, и алюминиевую жилу зажать, но если не рассчитать усилие, хрупкий металл деформируется. Еще один минус в неудобстве пользования. Для того чтобы подсоединить винтами много проводов, потребуется затратить больше времени, чем проделать аналогичную операцию с пружинными механизмами. Во время спешки неопытные мастера часто выкручивают полностью зажимной винт и теряют его. Однако эти мелкие проблемы не ухудшают качества винтового соединения, а вот то, что при вибрации винтовое соединение способно разболтаться, определяет его основной минус.

Обжимной клеммник

Этот вид электротехнического изделия предназначен для соединения жил кабелей с максимально допустимой силой тока 24 А. Надетый на кабель клеммник выдерживает до 5 тыс. вольт. Одним изделием сразу можно обжать до 8 подготовленных клемм для соединения. Такая конструкция значительно упрощает монтаж электропроводки. По типу фиксации клеммник может автоматически фиксировать контакт внутри гнезда или механически, что выполняется вручную. Если правильно рассчитать усилие при обжатии клеммника, получится надежный контакт.

Изделие под маркировкой СИЗ

Такие клеммники называются изолирующими и на внешний вид представляют пластиковый колпачок. Зажим изготовлен из термостойкого полимера, устойчивого к горению. Существует мнение, что СИЗ предназначен для защиты соединения от возгорания. На самом деле клеммник создает прочный механический контакт и выдержит напряжение до 600 вольт.

Принцип действия прост. Имеется обычная скрутка из оголенных жил проводов. Причем все провода должны быть из однородного металла. Чтобы избежать окисления, скрутку желательно обработать пастой. Внутри пластикового колпачка находится конусообразная пружина. Она-то и создаст прочное соединение. Колпачок надевают на скрутку, накручивая по часовой стрелке. В это время пружина витками вдавливает жилы, создавая прочный контакт. Если соединяется два одинаковые по толщине провода, то их можно не скручивать. Оголенные концы с усилием вставляют внутрь колпачка и вращают его. Пружина внутри сама сделает свое дело.

Силовые клеммники на DIN-рейке

Силовые клеммники устанавливаются на монтажной плате или DIN-рейке. Их сложная конструкция позволяет подключать разные по толщине жилы до 300 мм 2. соединять алюминиевый провод с медным, а также одновременно подсоединять жилы кабелей, рассчитанные на разную мощность. Силовые клеммники имеют луженую медную пластину, к которой прижимается провод специальной конической шайбой, не позволяющей ослабиться соединению.

Универсальные и барьерные зажимы

Эти изделия имеют особенность своей конструкции – металлическую пластину. Она разделена ячейками изоляционного материала. Перемычки ячейки не позволяют соприкасаться соединяемым проводам. Надежное крепление жил обеспечивается винтами. На металлических клеммах алюминиевый провод практически не окисляется, что позволяет использовать такие клеммники без ограничений. Чаще всего соединения проводов в распределительной коробке выполняют именно барьерными зажимами.

Выбор способа соединения проводников

Способов соединения проводников немало. Выбрать возможный вариант нужно с учетом ситуации. Так при необходимости временного соединения можно использовать просто скрутку или зажим проводников между болтом и гайкой. Фасонные или обмоточные провода большого сечения лучше фиксировать сваркой или пайкой.

Watch this video on YouTube

Соединительные кабельные гильзы или муфты идеальны для сращивания кабелей. Соединительные изолирующие зажимы хорошо подойдут для фиксации проводов небольшого сечения и при наличии зажима нужного размера. Клеммники нужны для сборки схемы. Прокалывающие и ответвительные зажимы применяются для подключения дополнительной нагрузки к существующей сети.

Соединение многожильных и одножильных проводников

Данное соединение начинается с подборки сечения многожильного провода к одножильному. Многожильный проводник не должен быть меньше сечения одиночного, иначе он прогорит в месте их соединения. Фиксируют их пайкой или сваркой, или методом обжима при использовании кабельных гильз.

При пайке провода очищаются от изоляции, затем многожильный провод накручивается на одножильный, а после производится пайка. Затем место пайки защищается изоляцией. При обжимке места контактов зачищаются, надевается гильза, которая обжимается обжимными пресс клещами в нескольких местах.

Соединение проводов с сечением разного диаметра

Соединение проводов с сечением разного диаметра возможно при расчете плотности тока на участках, если плотность на участках допустима, то их можно соединять путем пайки, скрутки, клемм или болтовых соединений. Технологии соединения не отличаются от процесса соединения проводов с одинаковым сечением и были рассмотрены выше.

Соединение проводов большего сечения

Данный способ соединения достаточно сложен большой площадью контакта. При слишком большом сечении прямоугольных проводов, фиксация возможна только сваркой и зачастую её невозможно произвести в домашних условиях из-за необходимости прогрева проводников до высокой температуры. После сварки проводников необходимо обязательное испытание полученного контакта.

При соединении многожильных проводов или кабелей большого сечения можно воспользоваться соединительной кабельной муфтой, уже упомянутой выше.

Соединение перебитых в стене проводов

Нередко в быту возникают ситуации, когда происходит пробой электропроводки в стене. Часто это происходит при ремонтных работах. Первоначально электропроводку необходимо обесточить и демонтировать штукатурку на месте проведения ремонтных работ.

После зачищается изоляция с каждого конца поврежденного провода, а концы покрываются расплавленным свинцово-оловянным припоем при помощи обычного паяльника. Сразу продумывается изоляция для места пайки. Хорошо использовать термоусаживаемую трубку с учетом размера ремонтируемого участка. Трубка надевается на один из концов проводников.

Дальше подбирается провод сечением не меньшим перебитого провода, он отрезается и припаивается сначала к одному концу провода, затем к другому. При этом, длина наращенного проводника должна обеспечить прочность контактов. Он не должен быть слишком маленьким или длинным. В заключении на участок одевается трубка, которая при нагреве феном плотно обхватывает спаянный участок.

Соединение меди и алюминия

Как соединить медный и алюминиевый провод подробнее рассмотренно в нашей статье. Соединение разноименных проводов возможно болтовым соединением рассмотренным ранее. Однако, чаще всего фиксация производится с помощью медно-алюминиевых гильз (ГАМ) под опрессовку. С одной стороны, гильза выполнена из алюминия, со второй из меди. Алюминиевая сторона гильзы большего размера, поскольку плотность тока у алюминия меньше, чем у меди. Гильза надевается на концы проводов с одинаковым металлом и обжимается прессом.
