Как протянуть кабель в гофру: с проволокой и без проволоки

Как протянуть кабель в гофру с зондом — пошаговая инструкция

Для работы потребуются следующие материалы и инструменты:

Гофрированная трубка, оснащенная зондом для протяжки провода. При выборе конкретной модели гофры необходимо ориентироваться на условия эксплуатации.
Кабель. Определяясь с кабелем, в учет берут мощность потребления электроэнергии. При небольшой нагрузке на линию подойдет модификация ВВГ. В других случаях лучше приобрести более мощные кабели АВБбШв или ВБбШв.
Бокорезы, монтажный нож, рулетка, изоляционная лента.

Процедура протягивания кабеля в гофре состоит из 4-х этапов:

Подготовка гофрированной трубы. Используя рулетку, необходимо замерить нужную длину защитной оболочки

При отрезании важно проявлять крайнюю внимательность, т.к. внутри трубки имеется перетяжная струна. Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой

Если зонд уйдет в трубку, придется начинать процедуру заново

Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой. Если зонд уйдет в трубку, придется начинать процедуру заново.

Присоединить струну к кабелю. Для этого конец зонда загибают под углом и продевают сквозь изоляционную оболочку провода. Если кабель имеет большое сечение, струну оборачивают вокруг кабеля, примотав место соединения изолентой. Это даст возможность при протягивании избежать зацепов выступов линии за ребра гофры.

Надежно закрепить обратный конец струны. Для этого подойдет любой жесткий элемент (например – стояк контура отопления). Если процедура выполняется вдвоем, второй конец сможет придержать напарник. Делается это для того, чтобы придать зонду необходимую натяжку для беспрепятственного протягивания кабеля.

Продеть кабель в гофру

При этом важно не перетянуть струну, т.к. в случае ее обрыва возникнут дополнительные трудности

Зонд должен постоянно находиться в напряжении, иначе кабель застрянет в трубе. Аналогичные сложности появляются при образовании на гофрированном канале изгибов. Важно не ослаблять контроль за состоянием гофры до конца работы.

На изображении ниже можно подробнее изучить инструкцию о том, как продеть кабель в гофру со струной своими руками и при помощи второго человека:

Полезные видео, которые наглядно показывают процесс продевания кабеля в гофрированную трубу:

https://youtube.com/watch?v=tUvRtlcYO-I

https://youtube.com/watch?v=ifyEBruNvcY

https://youtube.com/watch?v=bfeMHcOG7Xc

Преимущества гофры

Гофра, которая используется при монтаже в стяжку, должна быть жесткой или тяжелой, как ее еще называют. Она имеет практически одинаковый вид с легкой ПВХ гофротрубкой. Однако цена на эти изделия отличается в несколько раз! В качестве альтернативы многие применяют оранжевую или черную ПНД гофру.

Три разновидности гофротрубок и их характеристики ПВХ, ПНД, ПП:

ПВХПНДПП
ПП

Однако не забывайте, что ПНД гофра горючая! Хотя большинство здесь и успокаивает момент ее монтажа на бетонной плите, да еще и залитой сверху стяжкой.

При использовании дешевой ПВХ, во время работы, вы не раз будете на нее наступать и продавливать собственным весом. При этом не забывайте про небрежное обращение со стремянкой, падение тяжелых предметов. Все это запросто может повредить изоляцию кабеля.

Кто рискнет проложить кабель в стяжке без защиты, то есть без гофры, в дальнейшем может столкнуться с серьезными проблемами. Стяжка к сожалению, иногда дает трещины, а вместе с ними будет рваться и провод.

Кстати, по поводу мифов о сменяемости проводки проложенной в гофре, можно подробно прочитать в статье ”Монтаж кабеля в гофре – ошибки и заблуждения.”

Единственно полноценный вариант сменяемости, может быть только при закладке в стену широкого пластикового кабель канала или труб.

Такое зачастую делают на стенке, где будет вешаться телевизор. И то, в этом случае используются совсем другие кабеля.

Весь шлейф при монтаже по полу, желательно размещать на расстоянии от края стены (примерно 30см). Не нужно делать примыкания вплотную с ней.

При монтаже плинтусов, барной стойки или другой мебели, можно легко пробить и повредить кабель.

Что касается распаечных коробок, то наиболее оптимальным вариантом будет монтаж всех соединений в подрозетниках. То есть, там где устанавливаются выключатели и розетки используются углубленные подрозетники и вся коммутация выполняется внутри них. Если вам понадобится провести ревизию контактов или перекоммутировать что-либо, то проблем с этим не возникнет.

Снимается сам механизм выключателя или розетки, вытаскиваются от туда провода и проводятся все работы. Затем все собирается в обратном порядке.

При этом вам не нужно демонтировать, а затем заново натягивать натяжной потолок, как в случае с проводкой по верху.

Ввод с помощью небронированного кабеля и трубы ПНД

Электросеть в гофре под землей

Если нужно подводить электричество под землей на даче, можно воспользоваться обычным проводом в оболочке ПВХ. Для прокладки в земле лучше выбрать герметичные и достаточно прочные марки кабельной продукции – NYM, ВВГ или СИП. Их можно использовать, например, чтобы провести освещение в дачный погреб. Однако продукция при активном внешнем воздействии достаточно быстро выходят из строя.

Чтобы продлить срок службы, в качестве защиты применяют трубы из полиэтилена низкого давления (ПНД). Они надежно предохраняют от блуждающих токов, механических повреждений и влияния агрессивного грунта. Для этой цели можно использовать гофрированные изделия. Они имеют повышенную эластичность и прочность, легко восстанавливают свои линейные размеры, просты в монтаже. При частых ремонтах могут применяться повторно. Некоторые модели оснащены зондом, что упрощает протяжку кабеля внутрь гофры.

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину.
Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника.

Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре.

Последнее, что осталось – затянуть провод внутрь на всю длину

Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.

Обзор всего мероприятия

https://youtube.com/watch?v=KPgFd6KSQZA

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

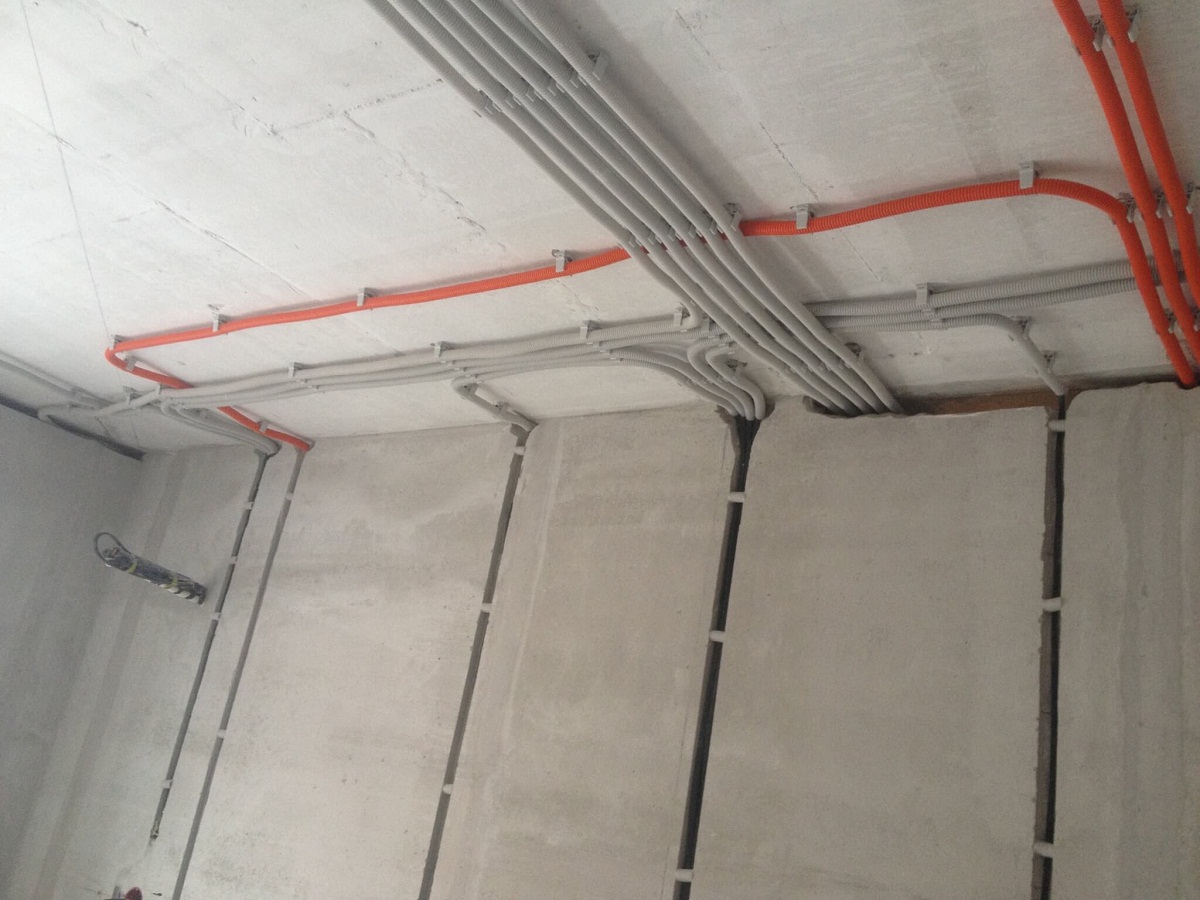

Основные правила монтажа проводки в потолке

Поочерёдно при составлении бумаг выполняют такие действия:

Определяют место, откуда электричество подаётся к локальному участку.
Выделяют точки, где потребляется электричество.
Выбирают место установки для компонентов защиты.
Составляют схемы прокладки кабелей между точками ввода и потребителями. Учитываются составляющие из предыдущего пункта.

На предварительном этапе надо выбрать метод проведения работ, который будет оптимальным. Марка и сечение кабеля подбираются из специальных таблиц.

Сам способ монтажа бывает скрытым, либо наружным.

Следующие дополнительные рекомендации помогают избежать ошибок во время проведения работ:

Электропроводку желательно укладывать в специальные защитные гофры. Если это требование не соблюдено – велика вероятность коротких замыканий.
Электроприборы в квартире запрещается подключать на одно устройство защиты. Это плохой вариант для дальнейшей эксплуатации, даже если нагрузка не превышает нормативов. Приборы будут отключаться одновременно, когда происходит короткое замыкание.

Только фазовый провод разрывают все выключатели

Иначе даже процедура замены лампочек заканчивается ударом током.
Недопустима ситуация, когда провода соприкасаются, пересекаются друг с другом.
Важно правильно выбрать не только основной вид проводов, но и сечение.
Специальные электротехнические коробки используются в случае с ванными комнатами, кухнями.
Кабеля прокладываются так, чтобы проведение дальнейших этапов работ не вызывало проблем.

Дерево

Кабеля при таких обстоятельствах протягиваются по стальным трубам. Тогда фиксация изделий не доставляет хлопот. Диаметр должен быть таким, чтобы проводка легко помещалась внутри.

Для распределительных трубок важно использование материалов, устойчивых к воздействию огня. Металл становится лучшим выбором для любой ситуации. Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом

Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом.

Рисунок переносится на поверхность с бумажного чертежа. Линии монтажа кабеля намечают как можно точно.
Далее устанавливаются распределительные коробки.
Трубки нарезаются, пока длина не будет достаточной. На следующем этапе происходит фиксация этих конструкций к основанию на потолке.
Отдельные части труб соединяются, стандартный вариант – сварка.
Кабеля прокладываются по трубам при помощи протяжки.
Затем выводятся в распределительную коробку. Главное – оставить свободными концы, хотя бы на 20 см.
Все жилы соединяются. Конструкцию обматывают изолентой, фиксируют.
После допускается проверка проверки работоспособности.

Бетон

По сравнению с толщиной кабелей без защиты, глубина штробы делается больше в 2-3 раза. Допустим вариант на ½ больше диаметра у защитной оболочки.
Укладка кабелей – свободная. Натяжение отсутствует.
По приложенному к стене шпателю легко проверить показатель углубления.
Участок штробы замазывается только после того, как проводка окончательно закреплена на участке. А с каждой стороны по 1,5 метра в запасе.

Гипсокартон

Ограничение доступа к базовым основаниям – главная особенность потолков, изготовленных именно из этого материала

Важно заранее подумать о том, где будут точки для профилактики и осмотра. С учётом типа базового перекрытия выбирается способ, по которому идёт укладка

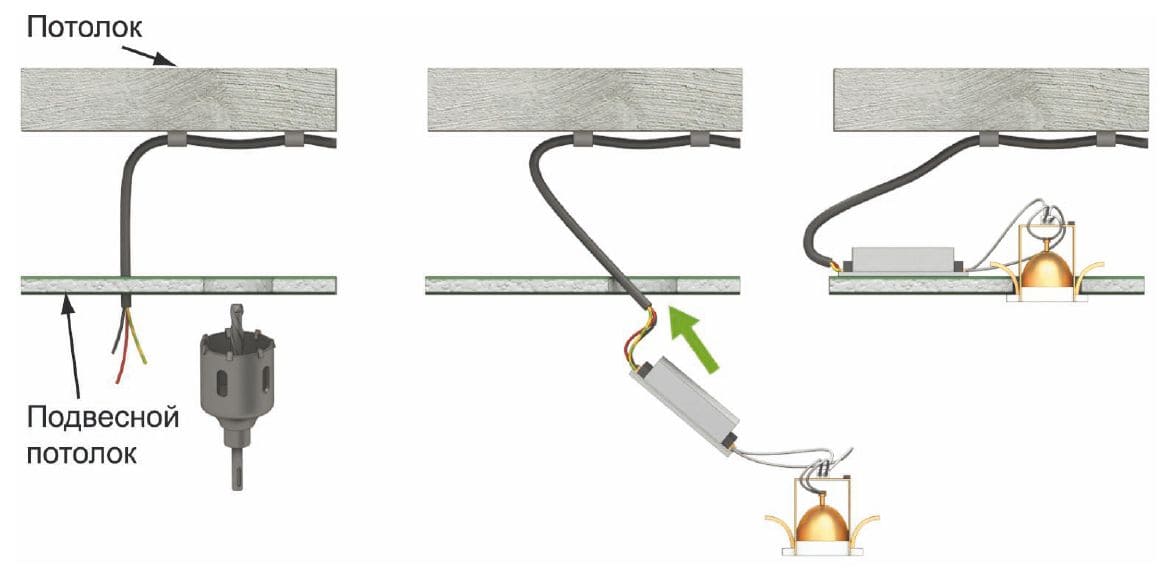

Натяжной потолок

Этапы проведения работ – такие же, что и в случае с гипсокартоном. Создают поверхность, последующий доступ к которой ограничивается. Не забывая что между закрепленной гофрой и потолком расстояние должно быть достаточное. Иначе глазу открывается рифлёная поверхность проведенной на потолке конструкции.

Вне конструкции размещаются проходные, распределительные коробки.

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов. Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Распространенные ошибки при монтаже разводки электрики по потолку

Монтаж проводки ни в коем случае нельзя делать без профессиональной помощи. Проводка не должна быть выполнена без применения специальных установочных коробов и защитных гофрированных труб. Неправильная прокладка проводки может привести к возгоранию, которое распространиться на потолок и может привести к очень печальным последствиям.

Следуя правилам, проводка должна быть проложена с применением специального защитного металлорукава или гофры, изготовленной на основе пластика, который имеет свойство самозатухать. Во избежание короткого замыкания никогда нельзя подключать осветительные приборы к одному устройству, отвечающему за защитное подключение. Такое подключение всегда доставляет неудобства.

Ошибки при монтаже проводки:

Некоторые мастера совершают ошибку, подключая выключатель не к фазовому проводу, а к нулевому. Это приводит к тому, что даже в выключенном состоянии осветительные приборы представляют опасность удара электричеством.
Многие совершают ошибку при выборе сечения для проводов. Часто это зависит от желания сэкономить. Некачественне провода постоянно перегреваются, что повышает нагрузку сети.

Чтобы избежать самых распространенных ошибок, перед установкой проводки необходимо внимательно почитать инструкции. Не стоит делать монтаж своими руками. Хорошо, если работу по установку будут выполнять профессиональные электрики. Немаловажным фактором является правильный выбор проводов – они должны быть качественными.

Особенности монтажа

При открытом монтаже гофрированной трубы для проводов и кабелей используют пластиковые клипсы. Их выбирают в зависимости от внешнего диаметра гофры. Крепят через каждые 20-30 см на дюбеля или саморезы. В установленные клипсы заводят трубу и прижимают их до щелчка. Разрабатывая трассу для установки гофры, учитывают некоторые особенности:

Максимальная длина участка – 20-25 м, при условии, что на трассе есть не больше 4 поворотов.
Угол поворота должен быть не меньше 90°, а радиус – предельно большим.
Повороты не располагают вблизи друг друга. Расстояние — минимум 4-5 м. Когда есть крайняя необходимость в близком расположении, ставят ревизионный лючок либо распределительную коробку.
При рядом расположенных трассах для слаботочных проводов и электрической проводки наименьшая дистанция для прокладки 2-х гофрированных рукавов должна составлять 20 см. Пересечение допустимо исключительно под прямым углом.

Эти правила актуальны и для подземной, и для наземной прокладки кабельной сети. Стоимость гофрированной трубы зависит от материала. Бюджетными вариантами считаются изделия из ПВХ, немного дороже стоят трубы из полипропилена, а самые дорогостоящие – армированные.

Советы профессионалов по выбору

Несмотря на отсутствие строгих правил по цветовой маркировке гофрированных труб, по цвету пластиковых изделий обычно можно определить конкретный материал изготовления:

синий – полипропилен;
серый – поливинилхлорид;
черный – полиэтилен низкого давления.

С другой стороны, можно ориентироваться на международный стандарт раскраски, когда цвет указывает на предназначение кабельной линии:

белая гофра или провод – компьютерная сеть;
серая или черная – общее назначение;
зеленая – телефонная сеть;
красная – уличная проводка.

Прокладка кабеля в гофре не вызывает особых трудностей, имея определенные навыки, с ней может справиться каждый. Что касается тонкостей, связанных с подключением и организацией электросети, если вы не имеете необходимых знаний, доверьте эту работу квалифицированным электрикам.

Читать далее: Пресс для топливных брикетов как своими руками сделать станок для прессования опилок

В домах и квартирах, как правило, проводится скрытая проводка. В таком случае она укладывается в заранее подготовленные для этой цели штробы, на которые после наносят штукатурку. Альтернативой такому способу может быть внешняя проводка, которую скрывают под гипсокартонном или подвесными потолками.

При прокладке центральных магистралей проводки, кабель затягивают в гофру перед ее укладкой. Что касается ответвлений под розетки и выключатели, то протяжка может быть выполнена позже.

Крепеж

Для наружной проводки используются специальные клипсы, размер которых подбирается под диаметр гофры. В том случае, когда проводка монтируется в канал или внутри короба, для крепежа используются хомуты. В штробе допускается крепление на быстро застывающие растворы, например, алебастр.

Гофра для кабеля, устанавливаемая на клипсу

При монтаже проводки следует по возможности избегать образования острых угловых соединений.
Если длина проводки слишком большая, места стыков гофры нужно укреплять транзитными коробками.
Металлические рукава для проводки перед заливкой бетоном фиксируют на металлокаркасе. Провода в этом случае протягивают после становления бетона.

Гофрозащиту можно уложить в штробы в стене и заштукатурить

Полезная информация! Можно укладывать электрозащиту в бетонных стенах в штробы. На деревянных конструкциях её закрепляют при помощи хомутов или металлических скоб.

В распределительном щитке гофру нужно прочно зафиксировать в отверстиях

Со временем материал может немного «подсесть» и стянуться, потому крепление в местах стыков очень важно

Крепление гофрозащиты в распределительном щите

Обратите внимание! Металлическую защиту для электропроводки нужно заземлять

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

Прокладки наружной проводки в деревянном доме.
Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

Определить внутренний диаметр гофры.
Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Для примера решим задачу:

Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?

Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:

ПВХ 2х2.5 – 9.1

Гофры – 39.6

Sпровода= (п*d^2)/4 = (3.14*9.1^2)/4=65 кв. мм

Sгофры=(3.14*39.6^2)/4=1231 кв. мм.

При этом можно заполнить лишь 35% площади:

1231*0.35=430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6.61

Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

https://youtube.com/watch?v=bsUPFqfHIOQ

https://youtube.com/watch?v=xBed6tBiZTM

Материалы по теме:

Как протянуть кабель в гофре
Виды и размеры металлорукава для кабеля
Защита электропроводки от механических повреждений
Как проложить кабель под землей

Ремонт гофры

Причиной повреждения гофрированных рукавов могут быть грызуны или заводской брак. Также шланги могут протереться в результате прокладки трассы по конструкциям с сильной вибрацией.

Мелкие трещины и щели ликвидируют намоткой изоляции для наружных работ. Более широкие прорехи запаивают расплавленным пластиком. В некоторых случаях на повреждённый участок гофры накладывают бандаж с применением герметика.

Применение гофротруб значительно упрощает монтаж электрических сетей. Универсальность и неприхотливость в обращении гофрированных рукавов значительно повышают безопасность и долговечность электропроводки.

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

выше плинтусов на 15-20 см;
ниже потолка и балок на 20-30 см;
от углов на расстоянии 10 см;
в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используют провода марки:

ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

Монтаж электрической проводки в гофре — требования

Используя гофрированные трубки для прокладки электрических кабелей, необходимо соблюдать следующие нормативы ПУЭ:

вне зависимости от способа прокладки для соединения отдельных участков необходимо применять пайку, клеммники или опрессовку;

Клеммник

все точки соединения кабельных линий, помещенных в гофрированных каналах, нужно оснащать распределительными коробками;

основной и резервный кабель, линии рабочего и аварийного освещения разрешается монтировать только в раздельных гофрах;

не имеющие огнестойкости гофры из пластика можно использовать только для внутренней проводки внутри кирпичных, панельных и бетонных стен и перекрытий;

организация линий внутри деревянных стен и перекрытий может быть осуществлена только в комбинации с несгораемыми отделяющими прокладками толщиной 10 мм из цемента, штукатурки и т.п.

допустимое расстояние от пластиковой гофры, проложенной на огнестойком основании – не менее 100 мм;

высота расположения открытой кабельной линии внутри гофрированного кабеля над сгораемым основанием – от 10 мм (для реализации этого требования используются специальные подкладки из пенофола);

запрещается установка трубок из металла в санузлах и других помещениях с повышенным уровнем влажности;

внутренняя и наружная организация кабельных линий в металлических гофрах разрешается только при условии герметизации трубок (несоблюдение этого условия даже при попадании внутрь малого количества влаги чревато полным перегоранием проводки).

Допустимая высота расположения открытых питающих линий внутри помещений – не менее 2-х м

Благодаря применению гофрированных оболочек появляется возможность не обращать внимание на это ограничение. Дело в том, что все изделия данного типа обладают необходимыми прочностными характеристиками, достаточными для обеспечения безопасности токопроводящих линий на случай проникающего воздействия предметами диаметром от 12.5 мм. При использовании гофр из стали их в обязательном порядке подключают к заземляющему оборудованию и оснащают дополнительной защитой от коррозии

Ограничения по сопротивлению заземленного гофрированного канал до точки коммутации с шиной – 10 Ом. При проектировке направления прокладки необходимо избегать точек скопления влаги. Все места подводки к распределительным коробкам должны быть заизолированы стандартным способом

При использовании гофр из стали их в обязательном порядке подключают к заземляющему оборудованию и оснащают дополнительной защитой от коррозии. Ограничения по сопротивлению заземленного гофрированного канал до точки коммутации с шиной – 10 Ом. При проектировке направления прокладки необходимо избегать точек скопления влаги. Все места подводки к распределительным коробкам должны быть заизолированы стандартным способом.

Следы от кабеля на обоях

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.

Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

об увеличении естественных утечек тока голого кабеля под штукатуркой

и про возможное влияние компонентов штукатурки на изоляцию

Монтаж электропроводки в гофре открытым способом

Монтаж открытой электропроводки в деревянном доме

Монтаж гофрированных труб включает в себя несколько этапов. Алгоритм установки электропроводки в гофре открытым способом:

Для фиксации шланга применяются специальные клипсы, изготовленные из качественного пластика. Им свойственны разные размеры, выбор будет зависеть от диаметра используемых труб.
Клипсы прикрепляют к поверхностям с интервалом 30-40 см. Делают это с помощью дюбель-шурупов или саморезов. Выбор деталей зависит от материала, из которого изготовлена поверхность, например, дерево, бетон, кирпич и т.д.
Для надежной фиксации гофру вдавливают в клипсу до появления характерного щелчка. Если клипсы были подобраны верно вероятность самопроизвольного выпадения исключена.

На этапе проектирования, прокладывая схематически путь проводки, нужно брать во внимание следующие важные моменты:

Максимальный и допустимый радиус поворота гофры составляет 90 градусов. Чем угол плавнее, тем лучше.
Повороты не должны располагаться близко друг к другу, оптимальное расстояние между ними – 4-5 метров. Если такая возможность отсутствует, с целью безопасности проводку дополнительно оснащают распределительной коробкой.
Максимальная длина отдельного участка – 25 метров, допустимое количество разворотов – 4.

Сколько проводов можно проложить в одной гофре

Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения

По правилам монтажа электроустановок, по разным каналам требуется прокладывать основной и резервный кабель, а также жилы аварийного и рабочего освещения.

Приблизительный подсчет, сколько кабелей можно проложить в одной гофре:

При диаметре 16 помещается 3 кабеля.
Если он равен 20, поместится 4-5.
Диаметр более 25 вмещает 5-6 кабелей.

Точное количество рассчитывается при условии, что длина трубы составляет не менее 35 метров.

Преимущества гофры заключаются в доступной стоимости, легком весе, что значительно упрощает процесс транспортировки и установки, высокая сопротивляемость термическим и механическим воздействиям, длительный эксплуатационный срок.

Как правило, трудностей при выборе и установке гофрированных труб не возникает

Во время проведения работ нужно соблюдать технику личной безопасности, при работе с электрическими кабелями важно обесточить помещение и проверить в жилах напряжение

https://youtube.com/watch?v=vGFYjWc5Wx4

Комбинированный вариант электрики

Однако не нужно брать за аксиому все вышесказанное и монтировать у себя в квартире электрику только по потолку, либо только по полу.

Весьма распространен вариант комбинированного решения данного вопроса. Часть проводов пускается поверху, а часть по низу.

Иногда в равной степени, иногда нет. Причиной этого может быть очень большой объем и разветвленность всей архитектуры проводки.

Если у вас в электрощитке не менее двух или трех десятков модульных аппаратов защиты, и при этом есть еще слаботочный щит, то при монтаже всего этого хозяйства по полу, вы получили бы огромнейший шлейф проводов.

Чем он шире, тем выше вероятность перехлестов и пересечения гофр между собой. Такие пересечения не есть хорошо. А в некоторых случаях даже могут привести к увеличению толщины стяжки.

Поэтому здесь идеальным решением будет комбинированный вариант. Небольшое количество гофр (в первую очередь слаботочку) можно пустить по потолку.

А силовые провода уложить в стяжку.

Также по потолку в будущем можно будет пускать дополнительные линии, которые вы изначально и не планировали, например на систему кондиционирования.
