Как подключить телефонный провод 4 жилы

Содержание

Порядок обжима кабеля

Телефонный разъем RJ для создания коммутационного провода состоит из прозрачного пластикового корпуса, в котором расположены 6 позиций для контакта. Разъемы отличаются только количеством задействованных контактов. Контактные ножи покрыты золотым напылением для улучшения электрофизических свойств.

Ножи бывают двух типов — для многожильного и для одножильного провода.

Как обжать телефонный кабель:

  • с помощью специального ножа с кабеля снимают верхнюю оболочку на расстоянии 25-30мм, оставляя нетронутой изоляцию проводников
  • подходящий коннектор поворачивают пластмассовым язычком вниз, провода выравнивают в ряд и аккуратно вставляют в гнезда согласно схеме распиновки. Они должны упереться в переднюю стенку разъема.
  • Если проводники расположились правильно, коннектор вставляют в соответствующий паз обжимного инструмента и сдавливают его ручки.

Другой конец коммутационного кабеля оконечивается зеркально и подключается в телефонный аппарат.

В этой инструкции я покажу как обжать сетевой кабель LAN и изготовить интернет кабель своими руками без инструмента. Вместо кримпера (специального инструмента для обжима витой пары в RJ-45) мы будем использовать обычную отвертку. А для зачистки витой пары – нож.

В статье как обжать витую пару в RJ-45 я показывал весь процесс с использованием кримпера. И обещал подготовь руководство по обжиму интернет кабеля без обжимных клещей. Здесь все просто: если у вас уже есть специальный инструмент, то все эти инструкции вам скорее всего не нужны, вы и так в теме. А если вы ищите в интернете, как своими руками изготовить сетевой кабель, то у вас кримпера скорее всего нет. И покупать вы его не собираетесь, по той причине, что он вам просто не нужен. Инструмент не дешевый, и купить его, чтобы обжать два коннектора – не лучшая идея. Поэтому, можно все сделать с помощью обычной отвертки и ножа. Да, может получится немного колхозно и не с первого раза, но получится. Зато бюджетно и без сторонней помощи.

Нам понадобятся такие материалы и инструменты:

  • Сам кабель витая пара. Я взял маленький кусочек, у вас же кабель должен быть необходимой длины. Покупайте немного с запасом.
  • Коннекторы RJ-45. Для изготовления одного сетевого кабеля нужно два коннектора. Но обязательно купите больше. Коннектор одноразовый. И если что-то не получится с первого раза, придется снова идти в магазин.
  • Отвертка, с помощью которой мы будем обжимать витую пару в коннектор RJ-45.
  • Нож для зачистки витой пары.
  • И желательно еще кусачки, чтобы подровнять проводки. Так же можно использовать кусачки, которые есть обычно на плоскогубцах. Если у вас нет ни кусачек ни плоскогубцев, то можно обрезать кабель ножницами, или ножом. Это не очень просто правильно, но в крайнем случае можно.

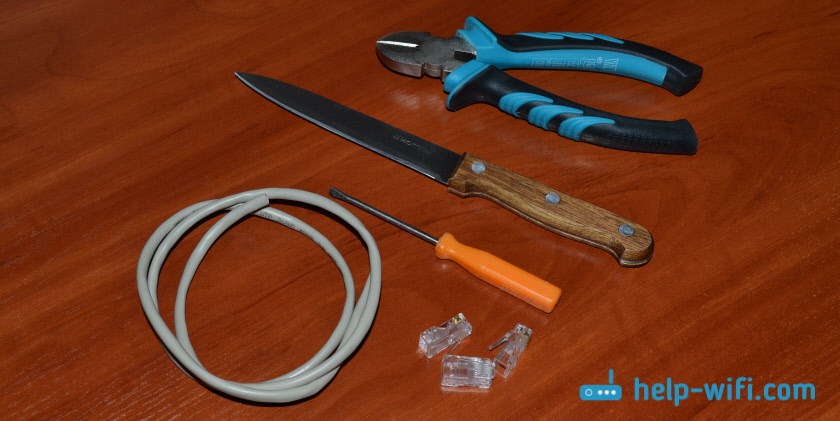

Вот такой набор у меня:

Нож у меня немного большой для такого дела, но это неважно. Главное, чтобы острый был ?

Как работают: зачищаем кабель и вставляем его в коннектор. На самом коннекторе даже есть схема, куда какой проводок вставлять. Затем просто защелкиваем его и кабель обжимается. Штука вроде не очень популярная. Даже не знаю, можно ли купить такой коннектор в обычном магазине. Нужно спрашивать.

Прежде чем приступить к обжиму витой пары с помощью нашей отвертки, нужно определится со схемой, по которой мы будем изготавливать кабель.

Конструкция кабеля

Телефонный провод МКЭШ

В состав провода для телефона с четырьмя витыми парами входят:

  1. Медные жилы или витые пары из нескольких медных проволок. Чаще всего это кабель с четырьмя проводниками, имеющий плоскую форму, используется для ввода линий внутрь квартиры. Проволока скручена плотно таким образом, что конструкция образует единое целое, и разделить ее весьма трудно;
  2. Изоляция из полиэтилена. Каждая из несущих ток жил находится в индивидуальной оболочке, которая нужна для того, чтобы два контакта не соприкасались. В случае перегрева кабеля или механического повреждения жилы с разными зарядами могут контактировать друг с другом, что приведет к неправильной работе всей магистрали или короткому замыканию;

Важно! Несмотря на то, что в обычной бытовой телефонной сети напряжение не значительное, в случае прямого контакта человека или животного с оголенным проводом могут возникнуть дискомфорт и слабый удар током

  1. Далее идет наружная оболочка из ПВХ пленки, которая предотвращает попадание влаги внутрь конструкции, а также защищает кабель от механических повреждений, что особо актуально при монтаже провода между опорами наружным методом.

В некоторых случаях в телефонный провод производители добавляют стальной трос, он не несет токопроводящей нагрузки, а служит опорой и усилением для магистрали. При использовании подобных проводов можно не применять подвесную систему, а устанавливать кабель путем фиксации указанного выше троса.

Установка розетки

Все работы необходимо выполнять в несколько этапов. Они не являются сложными, но последовательность действия знать следует.

Распиновка кабеля RJ45

Говоря о том, как подключить интернет-розетку, сначала необходимо познакомиться со схемой распиновки разъема. Всего их существует два типа:

  • Прямая — применяется для соединения конечного устройства с роутером.
  • Перекрестная — необходима для подключения аналогичных девайсов между собой, например, двух ПК.

При прямом подключении все цвета проводников на каждом разъеме должны совпадать. Если реализуется перекрестная схема, то необходимо поменять местами оранжевый и зеленый провода. Выбрав способ подключения, от плоскости стены следует оставить 100−150 мм кабеля, а остаток отрезать. Чаще всего в витой паре находится нить, с помощью которой можно легко высвободить все проводники. Также для этого можно использовать простой нож или режущую кромку, которая находится на обжимных клещах.

Проверка проводки

Чтобы в будущем подключенное оборудование нормально функционировало, необходимо выполнить проверку соединения. Для этого предстоит воспользоваться обычным электрическим тестером. Сначала необходимо уложить второй конец интернет-кабеля в клемник и подключить к нему патч-корд. Переключив тестер в режим звукового оповещения, проверяется наличие сигнала в каждом проводнике витой пары.

Монтаж клемника

Если сигнал проходит, можно переходить к финальному этапу установки розетки. Остатки кабеля следует аккуратно убрать и установить клемник в гнездо, затянув его фиксирующими винтами к предварительно установленному пластиковому стакану

Также важно проверить, чтобы он плотно сидел в гнезде, а провода не торчали и не были пережаты

После выполнения всех этих манипуляций стоит еще раз проверить наличие сигнала, подключив к клемнику любое устройство, например, ноутбук. Если соединение с интернетом отсутствует, придется снова вернуться к этапу распиновки кабеля. Зачастую причиной появившихся проблем оказывается выпавший из установочного гнезда проводник. Последним действием станет установка накладки — ее достаточно просто приложить к гнезду и надавить до появления характерного щелчка. Выполнив затем подключение кабеля к интернет-розетке, можно выходить в сеть.

Подписка на рассылку

Каждый домашний мастер должен знать, как соединить телефонный кабель. Такая необходимость может возникнуть в любой момент, например, если внезапно произойдет обрыв кабеля или если телефонную розетку придется переставить в другое место, и кабель нужно будет немного удлинить. Для того чтобы произвести соединение телефонного кабеля, понадобятся кусачки, изолента и резиновые перчатки. Успешное выполнение работы зависит от точного соблюдения некоторых несложных рекомендаций.

Если в доме имеется параллельный телефон, оставшийся в сети после обрыва кабеля, с него необходимо снять трубку, чтобы избежать удара напряжением вызывного сигнала. Если же все аппараты вышли из строя одновременно или к линии подключен всего один телефон, работу в целях безопасности обязательно вести в резиновых перчатках.

Необходимо найти место, где произошел обрыв телефонного кабеля. Если поврежденный участок нельзя определить визуально, можно воспользоваться специальным прибором, так называемым бесконтактным искателем повреждений. В случае отсутствия прибора, на том участке, где возможны повреждения, производится замена телефонного кабеля полностью.

Если телефонный кабель представляет собой так называемую «лапшу», то есть двухпроводной плоский кабель, для его сращивания кабель раздваивают таким образом, чтобы линия разреза оказалась точно посредине. Концы аккуратно зачищают.

Провода одного конца кабеля соединяют с проводами другого конца кабеля. Места соединений необходимо тщательно заизолировать, а также убедиться в том, что телефоны, вышедшие из строя, снова работают.

Если производится ремонт кабеля телефонного, который имеет новую конструкцию, внешнюю оболочку кабеля снимают без риска повредить изоляцию проводников. Двухпроводной кабель сращивают так же, как и кабель ТРП

Если же кабель четырехпроводной, важно соединить между собой жилы, расположенные посредине. Крайние жилы трогать необязательно, так как они не задействованы

В случае выхода из строя телефонного аппарата, предназначенного для работы с несколькими линиями, крайние провода также необходимо правильно соединить, сращивая между собой проводники одинаковых цветов.

На этом работа по соединению телефонного кабеля закончена. Убедившись в том, что все телефоны функционируют, не забудьте положить трубку на том телефоне, с которого сняли, начиная работу.

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

  1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
  2. Осуществление соединения модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности

Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Прокладка телефонного кабеля в квартире

Прокладка телефонного кабеля связи в квартире, доме, офисе Москвы (Мск)требует четкого соблюдения нормативных правил. Профессиональное проведение работ гарантирует бесперебойное функционирование связи. Позволит в дальнейшем сэкономить значительные средства.

Например, мастер способен создать оптимальный для заказчика вариант построения слаботочный коммуникации с учетом:

  • интеграции сетей;
  • их объема и месторасположения (квартира , дом, группа зданий);
  • возможности увеличения количества узлов: подключения дополнительных телефонов;
  • иных параметров.

Подготовка к подключению

Прежде чем приступать к самостоятельному подключению, необходимо провести определенную подготовительную работу. Для монтажных работ понадобится сама розетка, бокорезы или другое приспособление для снятия изоляции, отвертка и тестер.

Розетки старого образца марки РТШК-4 до сих пор используются, поэтому периодически приходится сталкиваться с их установкой или переустановкой. Для их подключения необходим двухпроводной кабель сечением от 0,3 до 0,5 мм 2 , например, КСПВ 2х0,5 или ТРП. При установке розеток использовался конденсатор, емкостью 1 мкф для проверки телефонной линии на момент звонка. Он применялся только для одной розетки.

В настоящее время конденсаторы для розеток не требуются, что способствует улучшению качества работы телефонных линий. Поэтому для их монтажа требуется минимум инструментов и материалов.

Прокладка телефонного кабеля, цена

Наш мастер готов абсолютно бесплатно выехать к вам для выполнения работ. Стоимость вызова мастера и предварительная консультация будет включена в окончательную сумму. Цены на работы по монтажу можно увидеть в разделе “прайс-лист” у нас сайте.

Прокладка телефонного кабеля, стоимость в конечном счете будет зависеть от площади вашей квартиры и от стоимости используемых материалов. Постоянные клиенты могут воспользоваться действующей для них системой скидок. Цены нашей компании достаточно демократичны, за достаточно невысокую стоимость вы гарантированно получаете полный спектр качественно выполненных услуг.

Наше предприятие существует на рынке уже довольно длительный срок и заработало репутацию надежной команды профессионалов. Мы предоставляем гарантию на выполненные нами работы, строго придерживаемся норм СНиПа и ГОСТа. Будем рады сотрудничеству, выполним любые электромонтажные работы для вас в кратчайший срок.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.

Особенности цветовой маркировки

Во время работы важно правильно соединить проводники. Для этого разработана цветовая маркировка кабеля, каждый проводник имеет определенный оттенок. Однако за время существования кабельной продукции цветовые стандарты менялись несколько раз

Поэтому важно ознакомиться с каждым вариантом

Однако за время существования кабельной продукции цветовые стандарты менялись несколько раз

Поэтому важно ознакомиться с каждым вариантом

Как обжать витую пару (распиновка интернет-кабеля)

Для обжима витой пары используются:

  • коннекторы — прозрачные пластиковые переходники RJ45, которые позволяют вставить кабель в компьютер;

  • обжимные клещи, которые ещё называют кримпером — инструмент с лезвиями для зачистки изоляции и гнёздами для обеспечения хорошего контакта с проводником.

Цветовые схемы распиновки

Существует две основные схемы, по которым можно обжать витую пару: прямая и перекрёстная.

Они отличаются между собой по способу расположения жил кабеля (цветовая схема распиновки). В первом случае на обоих концах провода жилы располагаются в одинаковой последовательности:

  • бело-оранжевый;
  • оранжевый;
  • бело-зелёный;
  • синий;
  • бело-синий;
  • зелёный;
  • бело-коричневый;
  • коричневый.

Такой способ применяется чаще всего, например, когда нужно обжать кабель для соединения разных по назначению устройств (компьютера, ноутбука, телевизора и т. д.) с роутером или модемом.

При необходимости перекрёстной распиновки жилы кабеля в первом коннекторе имеют такую же последовательность, как и в предыдущем случае, а на втором располагаются по такой цветовой схеме:

  • бело-зелёный;
  • зелёный;
  • бело-оранжевый;
  • синий;
  • бело-синий;
  • оранжевый;
  • бело-коричневый;
  • коричневый.

Перекрёстный обжим используется при соединении одинаковых по назначению устройств, например, двух компьютеров или роутеров. Но сегодня он почти не применяется, так как современные сетевые карты и маршрутизаторы умеют автоматически определять схему обжима кабеля и подстраиваться под неё.

Инструкция по обжиму кримпером

Обжать витую пару совсем несложно:

  1. Подготовьте кабель, коннектор RJ45 и обжимной инструмент.
  2. Освободите кабель от наружной обмотки приблизительно на 2–3 сантиметра от края. Для этого можно воспользоваться кримпером: в нём предусмотрены специальные ножи.

  3. Раскрутите и выровняйте парные проводки витой пары. Расположите их в правильной последовательности в соответствии с выбранной схемой обжима. Приложите кабель к коннектору и отрежьте лишнее. Открытые провода нужно оставить на такую длину, чтобы в нижнюю часть разъёма зашёл кабель в оболочке.

  4. Обрежьте излишне длинные проводки с помощью кримпера.

  5. Вставьте все жилы кабеля в коннектор до самого конца.

  6. Обожмите витую пару с помощью кримпера. Для этого вставьте разъём в его гнездо до щелчка и несколько раз сожмите ручки инструмента.

Я не раз самостоятельно обжимала витую пару дома и на работе. Сделать это с помощью специального инструмента очень легко, главное — правильно расположить проводки по цвету. А вот обрезать наружную оболочку кабеля кримпером нужно аккуратно. Мой опыт показывает, что если приложить лишние усилия, то перерезается не только внешняя изоляция, но и внутренние жилы.

После обжатия витой пары наружная обмотка должна частично входить в коннектор. Если жилы кабеля выглядывают из разъёма, то обжим нужно провести заново.

Наружная оболочка кабеля должна частично заходить в разъём

Инструкция по обжиму отвёрткой

Обжать кабель можно не только с помощью специального инструмента, но и обычной отвёрткой. Этот способ более трудоёмок, а вероятность некачественного результата выше. Но он будет единственно возможным для тех, у кого под рукой нет кримпера. Для выполнения работы понадобятся:

  • витая пара;
  • коннектор RJ45;
  • нож для зачистки обмотки;
  • кусачки, чтобы подровнять провода;
  • плоская отвёртка.

Обжимать кабель нужно следующим образом:

  1. Подготовьте витую пару таким же образом, как и при обжиме клещами.
  2. Вставьте проводники в разъём.
  3. Отвёрткой поочерёдно вдавите каждый нож коннектора, чтобы он прорезал обмотку жил кабеля и соприкоснулся с медным проводником.

  4. Проверьте результат.

Видео: как обжать витую пару отвёрткой — наглядная инструкция

Обжим четырёхжильной витой пары

Помимо восьмижильной витой пары есть и четырёхжильная. Она используется реже, потому что обеспечивает скорость передачи данных не более 100 Мбит/с (на стандартном кабеле скорость может достигать 1000 Мбит/с). Но такой кабель дешевле, поэтому он активно используется в небольших сетях с малыми и средними объёмами информации.

Процесс обжима четырёхжильной витой пары такой же, как и восьмижильной: используются такие же коннекторы и обжимные клещи. Но при этом в разъёме задействуется только часть контактов, а именно 1, 2, 3 и 6, а остальные остаются пустыми.

Цветовые обозначения проводников в четырёхжильной витой паре могут быть разными, но чаще всего встречаются два варианта:

  1. Бело-оранжевый, оранжевый, бело-синий, синий.
  2. Бело-оранжевый, оранжевый, бело-зелёный, зелёный.

В первый и второй контакты всегда вставляются бело-оранжевая и оранжевая жилы соответственно. А в третьем и шестом будут либо синие, либо зелёные провода.

Инструкция

Для разводки телефонных коммуникаций внутри помещений применяются различные провода. Наибольшее распространение, особенно в старых домах, получил телефонный распределительный провод (ТРП), или «лапша». Низкая надежность и помехозащищенность этого провода компенсируются его невысокой ценой, что объясняет его повсеместное применение. Более современным и удобным вариантом является шнур телефонный плоский линейный (ШТПЛ). Каждый из четырех проводников изолирован по отдельности разноцветным пластиком, что облегчает разводку. Все вместе провода запаяны в пластиковую оболочку, которая исключает механические повреждения. При приобретении нового провода следует отдавать предпочтение ШТПЛ или его аналогам.

Вне зависимости от количества проводников в шнуре, для обычной телефонии используются только два. Остальные могут применяться для включения телефонов по схеме «директор-секретарь» или в цифровых мини-АТС. Если в проводе более двух проводов и вы не знаете, какие подключены к АТС, используйте мультиметр. Также можно использовать народный способ проверки сигнала «на язык», однако это небезопасно. В момент звонка напряжение в телефонной линии может достигать 150 вольт, что достаточно для получения серьезных травм. Если коннекторы находятся на обоих концах провода, используйте цветовую маркировку проводников. Все телефоны, если обратное не указано в инструкции по эксплуатации, используют в качестве рабочих два центральных проводника. Остальные контакты в разъеме остаются не задействованными.

Протянуть интернет кабель

Для того чтобы обжать телефонный провод, необходимо для начала ровно отрезать его, а затем снять внешнюю пластиковую изоляцию на расстоянии полутора сантиметров от обреза. В результате у вас в руках должен оказаться конец провода с торчащими разноцветными проводниками. Не снимайте пластиковую изоляцию с отдельных проводников. Определите два провода, которые подключены к АТС. Расположите проводники в одной плоскости таким образом, чтобы подключенные провода оказались в середине. Заведите провода в коннектор, не нарушая из расположения. До упора задавите провод в коннектор. Введите коннектор в клещи для обжима. Следите за тем, чтобы провода не выпали из коннектора. Крепко сожмите ручки клещей. Извлеките обжатый телефонный провод и проверьте его работоспособность.

Если вам потребовалось установить локальное соединение между компьютерами, воспользуйтесь одним из самых распространенных кабелей связи – витая пара. Когда под рукой нет такого кабеля, а дело срочное, и к тому же его покупка отнимет значительную часть времени – попробуйте изготовить такой кабель в домашних условиях. Эта процедура, по техническому процессу несложная. Но потребует дополнительных знаний в этом деле.

Как нарастить кабель

Не во всех случаях хватает имеющейся витой пары для соединению необходимых устройств. В таком случае может потребоваться наращивание провода каким-либо способом, с целью его удлинения.

Самый простой способ нарастить кабель — воспользоваться специальным джойнером RJ 45. Это устройство представляет собой обычный переходник с одного коннектора RJ-45 на другой. Для соединения потребуется два заранее обжатых провода и сам джойнер.

Преимущества такого метода наращивания провода: простота соединения всех элементов, низкая стоимость, достаточно высокая надёжность (ломаться попросту нечему).

Недостатки: возможны небольшие потери стабильности и скорости соединения, далеко не все нужные инструменты могут оказаться под рукой.

Для наиболее качественного наращивания провода лучше использовать роутер. Это позволит получить наиболее качественное и стабильное соединение без каких-либо потерь сигнала и уменьшения скорости работы сети. Использование такого метода наращивания кабеля наоборот увеличивает стабильность сигнала и уменьшает потери пакетов.

К недостаткам данного способа соединения можно отнести достаточно высокую цену (потребуется приобрести роутер). Также не стоит забывать, что для подключения потребуется розетка или использование POE (подача электроэнергии через витую пару), кроме того роутер может сломаться в самый неподходящий момент.

Категорически не рекомендуется использовать скрутку. Даже если скрутить провода идеально, вам не получится избежать потерь сигнала и множества других проблем с данным методом наращивания кабеля.

Единственным преимуществом скрутки является её цена — это практически , в остальном такой способ наращивания провода никуда не годится.

Скрутку можно использовать лишь как временный вариант, когда под рукой не оказалось нужных инструментов или оборудования для чего-нибудь более качественного. При этом стоит придерживаться следующих рекомендаций:

  • Желательно не использовать скрутку с проводами, сделанными из разного металла (например — соединять таким образом алюминиевый и медный провод). Это придёт к сильному нагреву и окислению металла, а также к другим нежелательным проблемам;
  • Места скрутки лучше тщательно изолировать, это хоть немного защитит соединения от внешних наводок и иных сложностей.

Стандартные схемы обжима

Распиновка RJ 45 и последующая процедура обжима витой пары делается по международному стандарту EIA/TIA-568. Именно эти требования используются при монтаже сетей внутри помещений. Схема обжимки витой пары выбирается под параметры сети и самого кабеля.

Известно, что каждый коннектор находится в прозрачном пластиковом корпусе, наглядно демонстрирующем порядок разложенных жил. При несоблюдении этой последовательности, соединения не произойдет, и коммутация окажется нарушенной. Подключение витой пары, независимо от числа проводников, может производится разными методами. Основные – прямой или перекрестный, схемы А или В.

Вариант – 1: Прямой 8 проводниковый кабель

Данный способ незаменим при непосредственном соединении компьютеров, ноутбуков и другой техники к роутеру или свитчу. Здесь обжим на каждом конце будет одинаковым, отсюда и название этого способа.

Соединение может выполняться по типу А или В. В Российской Федерации принято использовать тип В, где распиновка витой пары начинается с оранжево-белого провода и заканчивается коричневым.

В Европе и США в сетях пользуются типом А, в котором также 8 проводов, только оранжево-белая и оранжевая жилы меняются местами с бело-зеленой и зеленой жилами.

Эти два способа полностью работоспособные, от них не зависит качество передаваемой информации. В каждом случае, самое главное – соблюдение очередности цветных проводков.

Вариант – 2: 8 проводниковый кроссовер

Кроссовер представляет собой форму перекрестного сжатия витой пары RJ. Способ применяется при подключении друг к другу двух компьютеров. Точно так же подключаются ХАБы, представляющие собой обычные концентраторные устройства, коммутирующие оборудование.

Кроссоверный способ постепенно выходит из употребления. Все современные устройства могут автоматически определить тип сетевого кабеля и, в зависимости от цоколевки, самостоятельно изменить подаваемый сигнал. Такая технология получила название авто-MDIX. Многие устройства в домашних условиях продолжают действовать по этой схеме, и перекрестное сжатие еще не потеряло своей актуальности.

Перекрестная распайка также выполняется по вариантам А и В. На рисунке 1 отображается порядок обжима проводников в высокоскоростных сетях. Слева расположена схема В, где сигнал идет в обоих направлениях по всем 8-ми жилкам. Справа отображен тип А, в котором бело-оранжевый и оранжевый провода поменялись местами с бело-зеленой и зеленой жилами.

На рисунке 2 – схема подключения для низкой скорости. При варианте В скрутки бело-голубого и голубого, а также бело-коричневого и коричневого цветов соединяются без перекрещивания, напрямую. Тип А зеркально копирует схему В.

Вариант – 3: Прямой 4 проводниковый кабель

Если распиновка Ethernet с высокой скоростью выполняется исключительно 8-ми жильным кабелем, то для низкоскоростных сетей допускается обжимка кабеля RJ 45 с 4-мя проводниками.

Для подключения используются наиболее привычные пары: жилы бело-оранжевого и оранжевого цвета и жилы бело-зеленого и зеленого цвета (Вариант – слева). Если основные проводники не работают, можно воспользоваться двумя другими парами (Вариант – справа). С этой целью разъем rj 45 отрезается и на его место устанавливается новый, с жилами других цветов.

Вариант – 4: 4 проводниковый кроссовер

Перекрестная схема обжима витой пары из 4-х жил допускает использование скруток любых цветов. Чаще всего используются разновидности зеленых и оранжевых проводников. Данный способ применяется очень редко, в основном для соединения старых компьютеров в домашних сетях.

Стандартные телефонные кабели

Любой телефонный провод или кабель связи представляет собой специальные провода, предназначенные для прокладки стационарных абонентских линий открытого или закрытого типа. Их основой являются токопроводящие жилы из , сечение которых составляет всего лишь несколько долей миллиметра. Данные жилы заключены в особую индивидуальную изоляцию. Для каждой изолированной пары существует определенный цвет. В конечном итоге, все пары скручиваются в определенные виды кабелей.

Каждый провод является готовым изделием, который можно сразу же подключать. Эта процедура очень простая, при условии соблюдения определенных правил и последовательности выполнения всех операций.
