Что такое биполярный транзистор

Структура полевого MOSFET транзистора.

Для создания МОП-транзистора берется подложка, выполненная из p-полупроводника, где основными носителями заряда являются положительные заряды, так называемые дырки. На рисунке вы видите, что вокруг ядра атома кремния вращаются электроны, обозначенные белыми шариками.

Когда электрон покидает атом, в этом месте образуется «дырка» и атом приобретает положительный заряд, то есть становиться положительным ионом. Дырки на модели обозначены, как зеленые шарики.

На p-подложке создаются две высоколегированные n-области, то есть области с большим количеством свободных электронов. На рисунке эти свободные электроны обозначены красными шариками.

Свободные электроны свободно перемещаются по n-области. Именно они впоследствии и будут участвовать в создании тока через МДП-тназистор.

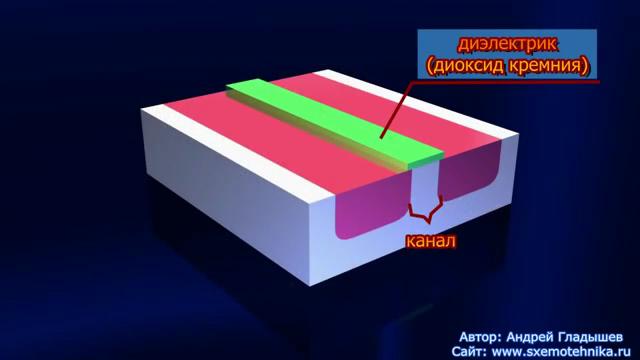

Пространство между двумя n-областями, называемое каналом покрывается диэлектриком, обычно это диоксид кремния.

Над диэлектрическим слоем располагают металлический слой. N-области и металлический слой соединяют с выводами будущего транзистора.

Выводы транзистора называются исток, затвор и сток.

Ток в МОП-транзисторе течет от истока через канал к стоку. Для управления этим током служит изолированный затвор.

Однако если подключить напряжение между истоком и стоком, при отсутствии напряжения на затворе ток через транзистор не потечет, потому что на его пути будет барьер из p-полупроводника.

Если подать на затвор положительное напряжение, относительно истока, то возникающее электрическое поле будет к области под затвором притягивать электроны и выталкивать дырки.

По достижению определенной концентрации электронов под затвором, между истоком и стоком создается тонкий n-канал, по которому потечет ток от истока к стоку.

Следует сказать, что ток через транзистор можно увеличить, если подать больший потенциал напряжения на затвор. При этом канал становиться шире, что приводит к увеличению тока между истоком и стоком.

МДП-транзистор с каналом p-типа имеет аналогичную структуру, однако подложка в таком транзисторе выполнена из полупроводника n-типа, а области истока и стока из высоколегированного полупроводника p-типа.

В таком полевом транзисторе основными носителями заряда являются положительные ионы (дырки). Для того, что бы открыть канал в полевом транзисторе с каналом p-типа необходимо на затвор подать отрицательный потенциал.

Необходимый минимум сведений

Чтобы понять исправен биполярный транзистор или нет, нам необходимо знать хотя бы в самых общих чертах, как он устроен и работает. Это активный электронный компонент, который является полупроводниковым прибором. Есть два основных вида — NPN и PNP. Каждый из них имеет три электрода: база, эмиттер и коллектор.

Виды транзисторов и принцип работы

Коротко сформулировать принцип работы транзисторов можно таким образом, это управляемый электронный ключ. Он пропускает ток по направлению от коллектора к эмиттеру в случае NPN типа и от эмиттера к коллектору у PNP, при наличии напряжения на базе. Причём изменяя потенциал на базе, меняем степень «открытости» перехода, регулируя величину пропускаемого тока. То есть, если на базу подавать больший ток, имеем больший ток коллектор-эмиттер, уменьшим потенциал на базе, снизим ток, протекающий через транзистор.

Ещё важно знать, это то, что в обратном направлении ток течь не может. И неважно, есть потенциал на базе или нет. Он всегда течёт в направлении, на схеме указанном стрелкой

Собственно, это вся информация, которая нам нужна, чтобы знать как работает транзистор

Он всегда течёт в направлении, на схеме указанном стрелкой. Собственно, это вся информация, которая нам нужна, чтобы знать как работает транзистор.

Устройство

Биполярный транзистор состоит из трёх полупроводниковых слоёв с чередующимся типом примесной проводимости: эмиттера (обозначается «Э», англ. E), базы («Б», англ. B) и коллектора («К», англ. C). В зависимости от порядка чередования слоёв различают n-p-n (эмиттер — n-полупроводник, база — p-полупроводник, коллектор — n-полупроводник) и p-n-p транзисторы. К каждому из слоёв подключены проводящие невыпрямляющие контакты.

Обозначение биполярных транзисторов на схемах и их структура. Направление стрелки показывает направление тока через эмиттерный переход, и служит для идентификации n-p-n и p-n-p транзисторов. Наличие окружности символизирует транзистор в индивидуальном корпусе, отсутствие — транзистор в составе микросхемы.

С точки зрения типов проводимостей эмиттерный и коллекторный слои не различимы, но при изготовлении они существенно различаются степенью легирования для улучшения электрических параметров прибора. Коллекторный слой легируется слабо, что повышает допустимое коллекторное напряжение. Эмиттерный слой — сильно легированный: величина пробойного обратного напряжения эмиттерного перехода не критична, так как обычно в электронных схемах транзисторы работают с прямосмещённым эмиттерным переходом. Кроме того, сильное легирование эмиттерного слоя обеспечивает лучшую инжекцию неосновных носителей в базовый слой, что увеличивает коэффициент передачи по току в схемах с общей базой. Слой базы легируется слабо, так как располагается между эмиттерным и коллекторным слоями и должен иметь большое электрическое сопротивление.

Упрощенная схема поперечного разреза планарного биполярного n-p-n транзистора

Общая площадь перехода база-эмиттер выполняется значительно меньше площади перехода коллектор-база, что увеличивает вероятность захвата неосновных носителей из базового слоя и улучшает коэффициент передачи. Так как в рабочем режиме переход коллектор-база обычно включён с обратным смещением, в нём выделяется основная доля тепла, рассеиваемого прибором, и повышение его площади способствует лучшему охлаждению кристалла. Поэтому на практике биполярный транзистор общего применения является несимметричным устройством (то есть инверсное включение, когда меняют местами эмиттер и коллектор, нецелесообразно).

Для повышения частотных параметров (быстродействия) толщину базового слоя делают меньше, так как этим, в том числе, определяется время «пролёта» (диффузии в бездрейфовых приборах) неосновных носителей. Но при снижении толщины базы снижается предельное коллекторное напряжение, поэтому толщину базового слоя выбирают исходя из разумного компромисса.

В первых транзисторах в качестве полупроводникового материала использовался металлический германий. Полупроводниковые приборы на его основе имеют ряд недостатков, и в настоящее время биполярные транзисторы изготавливают в основном из монокристаллического кремния и монокристаллического арсенида галлия. Благодаря очень высокой подвижности носителей в арсениде галлия приборы на его основе обладают высоким быстродействием и используются в сверхбыстродействующих логических схемах и в схемах СВЧ-усилителей.

Определение типа транзисторов

Любые биполярные транзисторы можно представить состоящими в основном из двух диодов, соединенных вместе спина к спине.

Мы можем использовать эту аналогию, чтобы определить, относится ли транзистор к типу PNP или NPN путем тестирования его сопротивления между его тремя выводами. Тестируя каждую их пару в обоих направлениях с помощью мультиметра, после шести измерений получим следующий результат:

1. Эмиттер – База. Эти выводы должны действовать как обычный диод и проводить ток только в одном направлении.

2. Коллектор – База. Эти выводы также должны действовать как обычный диод и проводить ток только в одном направлении.

3. Эмиттер – Коллектор. Эти выводы не должен проводить в любом направлении.

Значения сопротивлений переходов транзисторов обоих типов

Тогда мы можем определить PNP-транзистор как исправный и закрытый. Небольшой выходной ток и отрицательное напряжение на его базе (B) по отношению к его эмиттеру (E) будет его открывать и позволит протекать значительно большему эмиттер-коллекторному току. Транзисторы PNP проводят при положительном потенциале эмиттера. Иными словами, биполярный PNP-транзистор будет проводить только в том случае, если выводы базы и коллектором являются отрицательным по отношению к эмиттеру.

Post Views:
35

рабочая область

Исторические биполярные транзисторы, построенные примерно в 1959 году. Корпус из стекла, черное лаковое покрытие частично удалено, чтобы сделать полупроводниковый кристалл видимым.

Биполярный транзистор состоит из двух pn-переходов. При подаче соответствующего напряжения оба перехода могут быть заблокированы или переключены независимо друг от друга. Это приводит к четырем возможным рабочим областям, в которых транзистор показывает свое поведение.

Запретная зона

В полосе запрета (англ. Cut-off region ) или операции блокировки для блокировки обоих переходов, d. ЧАС. коллекторный и эмиттерный диоды. В этом рабочем состоянии транзистор теоретически не проводит ток. Таким образом, транзистор соответствует разомкнутому ключу. На практике небольшой ток также течет в режиме блокировки, поэтому транзистор в режиме блокировки является неидеальным переключателем.

Площадь армирования

Вперед-активная область происходит в так называемой нормальной работе . Эмиттерный диод работает в прямом направлении, а коллекторный диод — в обратном. В диапазоне усиления приблизительно применяется следующая формула , где β — коэффициент усиления тока. Поскольку β относительно велико, небольшие изменения тока базы приводят к большим изменениям тока коллектора . В этой области работают транзисторы для усиления сигналов. При нормальной работе транзистор обычно работает только в диапазоне, в котором усиление приблизительно линейно согласно приведенной выше формуле.
Я.С.знак равноβ⋅Я.Б.{\ Displaystyle I _ {\ rm {C}} = \ beta \ cdot I _ {\ rm {B}}}Я.Б.{\ displaystyle I _ {\ rm {B}}}Я.С.{\ displaystyle I _ {\ rm {C}}}

Быстрые цифровые схемы, такие как LVPECL , LVDS , CML, работают в режиме усиления, также известном как линейный диапазон, чтобы избежать задержек, вызванных насыщением.

Диапазон насыщенности

Диапазон насыщенности также называется режимом насыщения или насыщением . Оба pn перехода проводят, но носителей заряда в базовой зоне больше, чем требуется для тока коллектора. Ток коллектора не зависит от тока базы . Транзистор соответствует замкнутому ключу с постоянным объемным сопротивлением (левая область в поле выходной характеристики). Если рабочая точка линейного усилителя находится недостаточно далеко от диапазона насыщения или амплитуда сигнала слишком высока, возникает перемодуляция, усилитель ограничивает сигнал и возникают искажения. Блокировка секции база-коллектор откладывается, потому что все избыточные носители заряда должны сначала вытекать из базовой зоны.
Я.С.{\ displaystyle I _ {\ rm {C}}}Я.Б.{\ displaystyle I _ {\ rm {B}}}

В качестве альтернативы в коммутационных приложениях используются полевые транзисторы (например, MOSFET ).

Область квазинасыщения

Этот диапазон находится между диапазон усиления и диапазон насыщения

Транзистор не работает в режиме насыщения, в результате чего время выключения и, следовательно, потери мощности при выключении значительно сокращаются по сравнению с работой в режиме полного насыщения, что важно для коммутационных приложений. Однако это преимущество компенсируется более высокими прямыми потерями, поскольку прямое напряжение примерно на 0,4 В

Одно из приложений — это, например, Schottky TTL .

Область обратного усиления

Область обратного усиления (англ. Reverse region ) также называется обратной операцией . Переход база-коллектор работает в прямом направлении, а переход база-эмиттер — в обратном. Эта область работает аналогично области нормального усиления, но с противоположным знаком напряжений. Коэффициент усиления тока значительно меньше. Максимальное обратное напряжение диода база-эмиттер составляет всего несколько вольт.

Одним из преимуществ инверсной операции является более точное и быстрое переключение. При полном управлении прямое напряжение падает ниже 10 мВ, аналогично механическому контакту, но без скачков.

Замена датчиков

Как я уже писал, есть принципиально 4 вида датчиков с транзисторным выходом, которые подразделяются по внутреннему устройству и схеме включения:

• PNP NO
• PNP NC
• NPN NO
• NPN NC

(adsbygoogle = window.adsbygoogle || []).push({});

Все эти типы датчиков можно заменить друг на друга, т.е. они взаимозаменяемы.

Это реализуется такими способами:

• Переделка устройства инициации — механически меняется конструкция.
• Изменение имеющейся схемы включения датчика.
• Переключение типа выхода датчика (если имеются такие переключатели на корпусе датчика).
• Перепрограммирование программы — изменение активного уровня данного входа, изменение алгоритма программы.

Ниже приведён пример, как можно заменить датчик PNP на NPN, изменив схему подключения:

PNP-NPN замена. Слева — исходная схема, справа — переделанная.

Понять работу этих схем поможет осознание того факта, что транзистор — это ключевой элемент, который можно представить обычными контактами реле (примеры — ниже, в обозначениях).

Итак, схема слева. Предположим, что тип датчика — НО. Тогда (независимо от типа транзистора на выходе), когда датчик не активен, его выходные «контакты» разомкнуты, и ток через них не протекает. Когда датчик активен, контакты замкнуты, со всеми вытекающими последствиями. Точнее, с протекающим током через эти контакты)). Протекающий ток создает падение напряжения на нагрузке.

Внутренняя нагрузка показана пунктиром неспроста. Этот резистор существует, но его наличие не гарантирует стабильную работу датчика, датчик должен быть подключен к какому-либо входу. Сопротивление этого входа и является основной нагрузкой.

Если внутренней нагрузки в датчике нет, и коллектор «висит в воздухе», то это называют «схема с открытым коллектором». Эта схема работает ТОЛЬКО с подключенной нагрузкой.

Так вот, в схеме с PNP выходом при активации напряжение (+V) через открытый транзистор поступает на вход контроллера, и он активизируется. Как того же добиться с выходом NPN?

Бывают ситуации, когда нужного датчика нет под рукой, а станок должен работать «прям щас».

Смотрим на изменения в схеме справа. Прежде всего, обеспечен режим работы выходного транзистора датчика. Для этого в схему добавлен дополнительный резистор, его сопротивление обычно порядка 5,1 — 10 кОм. Теперь, когда датчик не активен, через дополнительный резистор напряжение (+V) поступает на вход контроллера, и вход контроллера активизируется. Когда датчик активен — на входе контроллера дискретный «0″, поскольку вход контроллера шунтируется открытым NPN транзистором, и почти весь ток дополнительного резистора проходит через этот транзистор.

Да, не совсем то, что мы хотели. В данном случае происходит перефазировка работы датчика. Зато датчик работает в режиме, и контроллер получает информацию. В большинстве случаев этого достаточно. Например, в режиме подсчета импульсов — тахометр, или количество заготовок.

Как добиться полного функционала? Способ 1 — механически сдвинуть либо переделать металлическую пластинку (активатор). Либо световой промежуток, если речь идёт об оптическом датчике. Способ 2 — перепрограммировать вход контроллера чтобы дискретный «0″ был активным состоянием контроллера, а «1″ — пассивным. Если под рукой есть ноутбук, то второй способ и быстрее, и проще.

Характеристики датчика тока Arduino

ACS713 и ACS712 состоит из линейного датчика на базе эффекта Холла с медным проводником. Ток создает магнитное поле в медном проводнике, которое улавливается датчиком и преобразуется в напряжение. Сила магнитного поля линейно зависит от силы тока. Точность обеспечивается микросхемой на модуле с заводскими настройками. Работает цифровой датчик с постоянным и переменным током.

Принцип работы датчика тока ACS712 с элементом Холла

Технические характеристики ACS712

• Тип интерфейса: цифровой;
• Напряжение: постоянное и переменное;
• Напряжение питания: 5 Вольт;
• Ток потребления: не более 11 мА;
• Измерение силы тока: от 5 до 30 Ампер;
• Чувствительность: от 66 мВ/А до 185 мВ/А;
• Температура эксплуатации: от -40°C до +85°C;
• Размер платы модуля: 31 мм на 13 мм.

Датчик TA12-100 Arduino работает на другом принципе. Модуль измеряет напряжение, падающее на транзисторе в 200 Ом, который находится на выходе трансформатора. Датчик TA12-100 преобразует напряжение на резисторе в аналоговый сигнал, применяя закон Ома (I = E / R). Коэффициент трансформатора составляет 1000:1 и, чтобы получить значение тока, следует полученные данные умножить на 1000.

Датчик тока TA12-100 для платы Ардуино

Технические характеристики TA12-100

• Тип интерфейса: аналоговый;
• Напряжение: постоянное;
• Напряжение питания: 5 Вольт;
• Ток потребления: не более 5 мА;
• Измерение силы тока: до 5 Ампер;
• Чувствительность: не известна;
• Температура эксплуатации: от -55°C до +85°C;
• Размер платы модуля: 30 мм на 24 мм.

Обозначение на электросхемах

У транзистора есть принятое обозначение: «ВТ» или «Q». После букв нужно указать индекс позиции. Например, ВТ 2. На старых чертежах можно найти условные обозначения: «Т», «ПП» или «ПТ», которые более не используются. Транзистор рисуют в виде неких отрезков, обозначающих контакты электродов. Иногда их обводят кругом. Направление электротока в области эмиттера указывает специальная стрелка.

Схема работы простейшего радиоэлемента

По принципу действия и строению различают следующие полупроводниковые триоды:

• Полевого типа;
• Биполярного;
• Комбинированного.

Все они обладают схожим функционалом и отличаются по технологии работы.

Полевые

Такие триоды ещё называют униполярными, из-за их электрических свойств — у них происходит течение тока только одной полярности. Такой тип также подразделяется на некоторые виды по своему строению и типу регулировки:

• Транзисторы с PN переходом управления;
• Элементы с затвором изолированного типа;
• Такие же транзисторы другой структуры (металл-диэлектрик-проводник).

Важно! Изолированный затвор обладает одной отличительной особенностью — наличием диэлектрического слоя между ним и каналом. Схема элемента с затвором изолированного типа. Схема элемента с затвором изолированного типа

Схема элемента с затвором изолированного типа

Еще одна особенность полевых транзисторов — низкое потребление электроэнергии. Например, такой элемент может функционировать больше одного года на одной батарейке. Полевые радиоэлементы довольно независимы: они потребляют крайне мало электроэнергии. Такой прибор может годами работать на пальчиковой батарейке или небольшом аккумуляторе. Именно это и обусловило их широкое применение в электросхемах и приборах.

Электронно-дырочный переход

Биполярные

Свое название эти элементы получили за то, что они способны пропускать электрические заряды плюса и минуса через один проходной канал. Также они обладают низким входным сопротивлением. Такие приспособления работают как усилители сигнала и коммутаторы. Благодаря им в электроцепь можно подключить довольно сильную нагрузку и понизить действие ее сопротивления. Биполярники являются наиболее популярными полупроводниковыми приборами активного типа.

Принцип работы биполярного транзистора в схеме

Комбинированные

Комбинированные элементы изобретаются для того, чтобы по применению одного дискретного состояния достичь требуемых электрических параметров. Они бывают:

• Биполярными с внедрёнными в их схему резисторами;
• Двумя триодами одной или нескольких структур строения в единой детали;
• Лямбда-диодами — сочетанием двух полевых управляющих триодов, создающих сопротивляемость со знаком «минус»;
• Элементы, в которых полевые составляющие управляют биполярными.

Комбинированный транзистор

Характеристики биполярного транзистора.

Выделяют несколько основных характеристик транзистора, которые позволяют понять, как он работает, и как его использовать для решения задач.

И первая на очереди – входная характеристика, которая представляет из себя зависимость тока базы от напряжения база-эмиттер при определенном значении напряжения коллектор-эмиттер:

I_{б} = f(U_{бэ}), \medspace при \medspace U_{кэ} = const

В документации на конкретный транзистор обычно указывают семейство входных характеристик (для разных значений U_{кэ}):

Входная характеристика, в целом, очень похожа на прямую ветвь . При U_{кэ} = 0 характеристика соответствует зависимости тока от напряжения для двух p-n переходов включенных параллельно (и смещенных в прямом направлении). При увеличении U_{кэ} ветвь будет смещаться вправо.

Переходим ко второй крайне важной характеристике биполярного транзистора – выходной! Выходная характеристика – это зависимость тока коллектора от напряжения коллектор-эмиттер при постоянном токе базы. I_{к} = f(U_{кэ}), \medspace при \medspace I_{б} = const

I_{к} = f(U_{кэ}), \medspace при \medspace I_{б} = const

Для нее также указывается семейство характеристик для разных значений тока базы:

Видим, что при небольших значениях U_{кэ} коллекторный ток увеличивается очень быстро, а при дальнейшем увеличении напряжения – изменение тока очень мало и фактически не зависит от U_{кэ} (зато пропорционально току базы). Эти участки соответствуют разным .

Для наглядности можно изобразить эти режимы на семействе выходных характеристик:

Участок 1 соответствует активному режиму работы транзистора, когда эмиттерный переход смещен в прямом направлении, а коллекторный – в обратном. Как вы помните, в данном режиме незначительный ток базы управляет током коллектора, имеющим бОльшую величину.

Для управления током базы мы увеличиваем напряжение U_{бэ}, что в соответствии со входными характеристиками приводит к увеличению тока базы. А это уже в соответствии с выходной характеристикой в активном режиме приводит к росту тока коллектора. Все взаимосвязано

Небольшое дополнение. На этом участке выходной характеристики ток коллектора все-таки незначительно зависит от напряжения U_{кэ} (возрастает с увеличением напряжения). Это связано с процессами, протекающими в биполярном транзисторе. А именно – при росте напряжения на коллекторном переходе его область расширяется, а соответственно, толщина слоя базы уменьшается. Чем меньше толщина базы, тем меньше вероятность рекомбинации носителей в ней. А это, в свою очередь, приводит к тому, что коэффициент передачи тока \beta, несколько увеличивается. Это и приводит к увеличению тока коллектора, ведь:

I_к = \beta I_б

Двигаемся дальше!

На участке 2 транзистор находится в режиме насыщения. При уменьшении U_{кэ} уменьшается и напряжение на коллекторном переходе U_{кб}. И при определенном значении U_{кэ} = U_{кэ \medspace нас} напряжение на коллекторном переходе меняет знак и переход оказывается смещенным в прямом направлении. То есть в активном режиме у нас была такая картина – эмиттерный переход смещен в прямом направлении, а коллекторный – в обратном. В режиме же насыщения оба перехода смещены в прямом направлении.

В этом режиме основные носители заряда начинают двигаться из коллектора в базу – навстречу носителям заряда, которые двигаются из эмиттера в коллектор. Поэтому при дальнейшем уменьшении U_{кэ} ток коллектора уменьшается. Кроме того, в режиме насыщения транзистор теряет свои усилительные свойства, поскольку ток коллектора перестает зависеть от тока базы.

Режим насыщения часто используется в схемах ключей на транзисторе. В одной из следующих статей мы как раз займемся практическими расчетами реальных схем и там используем рассмотренные сегодня характеристики биполярного транзистора!

И, наконец, область 3, лежащая ниже кривой, соответствующей I_{б} = 0. Оба перехода смещены в обратном направлении, протекание тока через транзистор прекращается. Это так называемый режим отсечки.

Все параметры транзисторов довольно-таки сильно зависят как друг от друга, так и от температуры, поэтому в документации приводятся характеристики для разных значений. Вот, например, зависимость коэффициента усиления по току (в зарубежной документации обозначается как h_{FE}) от тока коллектора для биполярного транзистора BC847:

Как видите, коэффициент усиления не просто зависит от тока коллектора, но и от температуры окружающей среды! Разным значениям температуры соответствуют разные кривые.

Почему необходимы датчики тока

Датчиками называют блоки, задача которых измерить некоторый параметр, а потом, сравнив его с эталонным для данной технической системы значением, подать соответствующий сигнал на исполнительный элемент схемы. Поскольку большинство систем используют электродвигатели, то наиболее распространёнными типами являются датчики тока и напряжения (общий вид последнего представлен на следующем рисунке).

Широкое внедрение таких устройств обусловлено развитием сенсорных методов управления, когда исходный сигнал — электрический или оптический — преобразуется в необходимые параметры управления.

По сравнению в другими управляющими технологиями (например, контакторного контроля) датчики обеспечивают следующие преимущества:

1. Компактность.
2. Безопасность в применении.
3. Высокую точность.
4. Экологичность.

Малые размеры и вес часто позволяют изготавливать многофункциональные датчики, например, такие, которые могут контролировать несколько параметров цепи. Таковыми являются современные датчики тока и напряжения.

Электрическое поле

Как вы знаете, поле бывает разным. Бывает такое:

А бывает и такое))

Но речь пойдет совсем о других полях: невидимых… Мы их не видим, не слышим, но можем почувствовать. Например, гравитационное поле Земли тянет нас к центру Земли, хотим мы этого или нет. Некоторые виды полей без специальных приборов мы даже и не заметим. Это электрическое и магнитное поле. В данной статье мы с вами разберем электрическое поле.

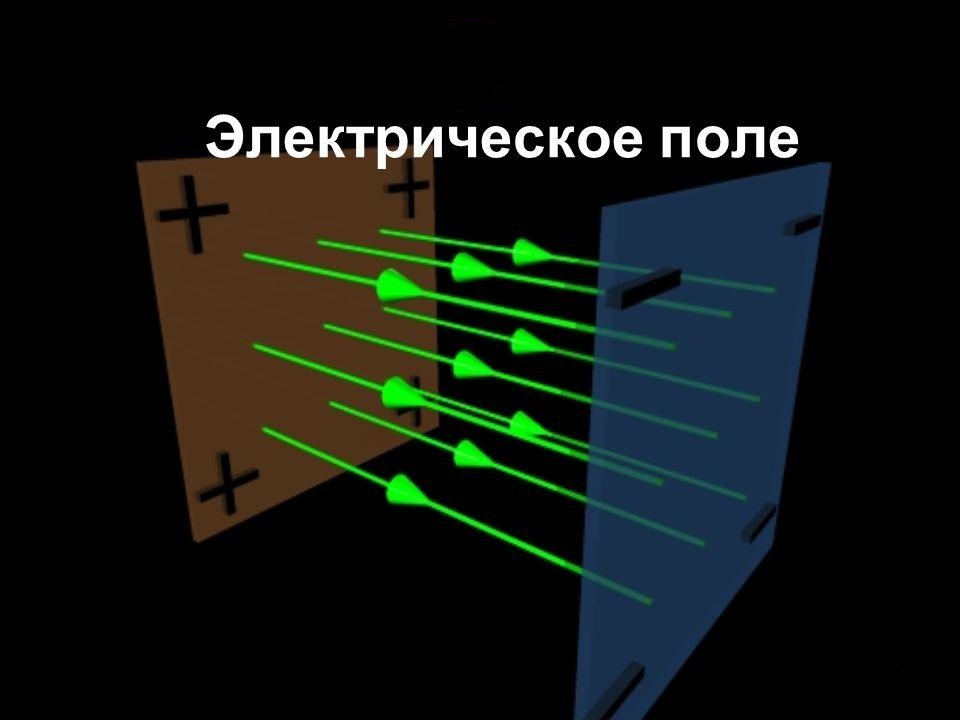

Представьте себе, что мы взяли пару металлических пластинок. На одну из них мы подаем плюс питания, а на другую – минус.

В результате, они заряжаются, и между этими двумя пластинами создается однородное электрическое поле, которое характеризуется таким параметром, как напряженность. По идее, чем больше мы подадим напряжения между пластинами, тем напряженнее стает поле между этими пластинами.  Физика, 7-8 класс

Но самое интересное, что это поле может влиять непосредственно на электроны. Если электрон пролетит между этими двумя пластинами, плюсовая пластина  начнет притягивать его к себе и траектория полета электрона будет уже искривлена. Чем больше напряженность поля, тем больше оно будет влиять на траекторию движения электрона. На этом принципе основана работа кинескопных телевизоров.

Какой вывод можно сделать из всего этого? Электрическое поле влияет на электроны и не только на электроны, но и на другие частицы, обладающие положительным, либо отрицательным зарядом. Это утверждение запомним. Оно нам еще пригодится.

Также вы со школы должны помнить еще одно утверждение: одноименные заряды отталкиваются, а разноименные – притягиваются:

Замена датчиков

Подписывайтесь! Там тоже интересно!

• PNP NO
• PNP NC
• NPN NO
• NPN NC

Все эти типы датчиков можно заменить друг на друга, т.е. они взаимозаменяемы.

Это реализуется такими способами:

• Переделка устройства инициации – механически меняется конструкция.
• Изменение имеющейся схемы включения датчика.
• Переключение типа выхода датчика (если имеются такие переключатели на корпусе датчика).
• Перепрограммирование программы – изменение активного уровня данного входа, изменение алгоритма программы.

Ниже приведён пример, как можно заменить датчик PNP на NPN, изменив схему подключения:

PNP-NPN схемы взаимозаменяемости. Слева – исходная схема, справа – переделанная.

Понять работу этих схем поможет осознание того факта, что транзистор – это ключевой элемент, который можно представить обычными контактами реле (примеры – ниже, в обозначениях).

Итак, схема слева. Предположим, что тип датчика – НО. Тогда (независимо от типа транзистора на выходе), когда датчик не активен, его выходные “контакты” разомкнуты, и ток через них не протекает. Когда датчик активен, контакты замкнуты, со всеми вытекающими последствиями. Точнее, с протекающим током через эти контакты)). Протекающий ток создает падение напряжения на нагрузке.

Внутренняя нагрузка показана пунктиром неспроста. Этот резистор существует, но его наличие не гарантирует стабильную работу датчика, датчик должен быть подключен к входу контроллера или другой нагрузке. Сопротивление этого входа и является основной нагрузкой.

Так вот, в схеме с PNP выходом при активации напряжение (+V) через открытый транзистор поступает на вход контроллера, и он активизируется. Как того же добиться с выходом NPN?

Смотрим на изменения в схеме справа. Прежде всего, обеспечен режим работы выходного транзистора датчика. Для этого в схему добавлен дополнительный резистор, его сопротивление обычно порядка 5,1 – 10 кОм. Теперь, когда датчик не активен, через дополнительный резистор напряжение (+V) поступает на вход контроллера, и вход контроллера активизируется. Когда датчик активен – на входе контроллера дискретный “0”, поскольку вход контроллера шунтируется открытым NPN транзистором, и почти весь ток дополнительного резистора проходит через этот транзистор.

В данном случае происходит перефазировка работы датчика. Зато датчик работает в режиме, и контроллер получает информацию. В большинстве случаев этого достаточно. Например, в режиме подсчета импульсов – тахометр, или количество заготовок.

Какие бывают стандарты маркировки

Маркировка, которая наносится на корпус SMD-элементов, как правило, отличается от их фирменных названий. Причина банальная – нехватка места из-за миниатюрности корпуса. Проблема особенно актуальна для ЭРЭ, которые размещаются в корпусах с шестью и менее выводами.

Это миниатюрные диоды, транзисторы, стабилизаторы напряжения, усилители и т.д. Для разгадки “что есть что” требуется проводить настоящую экспертизу, ведь по одному маркировочному коду без дополнительной информации очень трудно идентифицировать тип ЭРЭ. С момента появления первых SMD-приборов прошло более 20 лет.

Несмотря на все попытки стандартизации, фирмы-изготовители до сих пор упорно изобретают все новые разновидности SMD-корпусов и бессистемно присваивают своим элементам маркировочные коды.

Полбеды, что наносимые символы даже близко не напоминают наименование ЭРЭ, – хуже всего, что имеются случаи “плагиата”, когда одинаковые коды присваивают функционально разным приборам разных фирм.

Будет интересно Что такое тиристоры?

Какие бывают транзисторы

Мы не будем вводить вас в далекий экскурс с чего все начиналось, что электронные лампы были дедушками и бабушками современных транзисторов. Не будем рассказывать об электронной эмиссии. О том, что процесс в этих самых лампах схож с транзисторами. Не будем описывать и различия между ними. Мы сразу приступим к главному. Надеясь на то, что все мы пропустили хотя и останется темным пятном, но не станет обременяющим обстоятельством препятствующим пониманию того, как же все-таки работает транзистор. Итак, транзисторы бывают биполярные и полевые. Суть работы тех и других одинакова, разве что их кристаллы, вернее то как сращены разные типы кристаллов, различны.

Еще транзисторы бывают низкочастотные, среднечастотные и высокочастотные. А также могут работать с различными токами, но это все нюансы…
