Схемы включения полевых транзисторов: общий исток, общий сток, общий затвор

Содержание

Типы подключений

Основная задача транзистора – усиливать поступающий сигнал. Проблема в том, что у любого триода имеются только три контакта, в то время как сам усилитель имеет четыре полюса – два для входящего сигнала и два для выходящего, то есть усиленного. Выход из положения – использовать один из контактов транзистора дважды: и как вход, и как выход.

По этому принципу различают три вида подключения. Стоит отметить, что не имеет принципиальной разницы, какой тип прибора используется – полевой или биполярный.

  1. Подключение с общим эмиттером (ОЭ) или общим истоком (ОИ). Эта схема подключения имеет наибольшие значения усиления мощности по току и напряжению. Однако из-за эффекта Миллера его частотные характеристики значительно хуже. Борются с этим негативным явлением несколькими способами: используют подключение с общей базой, применяют каскодное подключение двух транзисторов (подключённому по общему эмиттеру добавляется второй, подключенный по общей базе).
  2. Подключение с общей базой (ОБ) или общим затвором (ОЗ). Здесь полностью исключено влияние эффекта Миллера. Однако за это приходиться платить: в этой схеме усиления тока практически не происходит, зато имеется широкий диапазон для изменения частоты сигнала.
  3. Подключение с общим коллектором (ОК) или общим стоком (ОС). Такой тип подключения часто называют эмиттерным или истоковым повторителем. Это «золотая середина» между двумя предыдущими видами схем: частотные характеристики и мощность усиления по току и напряжению находятся где-то посередине между двумя первыми.

Все три описанных выше типа подключения применяются в зависимости от того, какие цели преследуют конструкторы.

Arduino, DIY и немного этих ваших линуксов.

Транзистор — полупроводниковый прибор позволяющий с помощью слабого сигнала управлять более сильным сигналом. Из-за такого свойства часто говорят о способности транзистора усиливать сигнал. Хотя фактически, он ничего не усиливает, а просто позволяет включать и выключать большой ток гораздо более слабыми токами. Транзисторы весьма распространены в электронике, ведь вывод любого контроллера редко может выдавать ток более 40 мА, поэтому, даже 2-3 маломощных светодиода уже не получится питать напрямую от микроконтроллера. Тут на помощь и приходят транзисторы. В статье рассматриваются основные типы транзисторов, отличия P-N-P от N-P-N биполярных транзисторов, P-channel от N-channel полевых транзисторов, рассматриваются основные тонкости подключения транзисторов и раскрываются сферы их применения.

Не стоит путать транзистор с реле. Реле — простой выключатель. Суть его работы в замыкании и размыкании металлических контактов. Транзистор устроен сложнее и в основе его работы лежит электронно-дырочный переход. Если вам интересно узнать об этом больше, вы можете посмотреть прекрасное видео, которое описывает работу транзистора от простого к сложному. Пусть вас не смущает год производства ролика — законы физики с тех пор не изменились, а более нового видео, в котором так качественно преподносится материал, найти не удалось:

Биполярный транзистор

Биполярный транзисто предназначен для управления слабыми нагрузками (например, маломощные моторы и сервоприводы). У него всегда есть три вывода:

Биполярный транзистор управляется током. Чем больший ток подаётся на базу, тем больший ток потечёт от коллектора к эмиттеру. Отношение тока, проходящего от эмиттера к коллектору к току на базе транзистора называется коэффициент усиления. Обозначается как hfe (в английской литературе называется gain).

Например, если hfe = 150, и через базу проходит 0.2 мА, то транзистор пропустит через себя максимум 30 мА. Если подключен компонент, который потребляет 25 мА (например, светодиод), ему будет предоставлено 25 мА. Если же подключен компонент, который потребляет 150 мА, ему будут предоставлены только максимальные 30 мА. В документации к контакту указываются предельно допустимые значени токов и напряжений база->эмиттер и коллектор->эмиттер. Превышение этих значений ведёт к перегреву и выходу из строя транзистора.

Работа биполярного транзистора

NPN и PNP биполярные транзисторы

Различают 2 типа полярных транзисторов: NPN и PNP. Отличаются они чередованием слоёв. N (от negative — отрицательный) — это слой с избытком отрицательных переносчиков заряда (электронов), P (от positive — положительный) — слой с избытком положительных переносчиков заряда (дырок). Подробнее о электронах и дырках рассказано в видео, приведённом выше.

Применение запирающего слоя в JFET транзисторах

Но где же можно применить свойство “изменение толщины диэлектрика под воздействием напряженности электрического поля”? А давайте рассмотрим небольшой пример. Может быть вам потом станет ясно, где можно применить это свойство 😉

Итак, провинциальный городок X. Обычный будний день. Поток людей спешит по своим делам. Около тротуара стоит лавка с хот-догами. Пока что она еще не открылась, так как продавец сладко спит,  поэтому все проходят мимо этой лавки:

Но вот она открывается, и первые зеваки начинают “тусить” возле нее, чтобы отведать позавчерашних холодных протухших хот-догов)).

Продавец видит, что дела идут в гору и начинает еще быстрее обслуживать клиентов. То есть он вкладывает всю свою энергию, чтобы выдержать темп. Он начинает работать напряженнее. Чем напряженнее он обслуживает клиентов, тем их становиться больше. Зевакам ведь интересно, что за тусовка там намечается. А раз все покупают, то и они тоже хотят. Народу становится чуток больше.

Народ тихонько подваливает и продавец, чтобы не упустить выгоду, начинает работать изо всех сил. Наш бедный продавец работает, как белка в колесе. Тут уже не расслабишься, иначе народ уйдет к продавцу пончиков. На лбу у него выступил пот, напряжен так, что вот-вот уже лопнет от усталости! Но гляньте на тротуар… Движение ПЕРЕКРЫЛИ зеваки, которые жить не быть хотят купить эти протухшие хот-доги.

Мораль сей басни такова:

Коль хочешь жрать, готовь с утра).

Теперь давайте представим, что тротуар – это проводник. Люди – это электроны. Продавец – это какой-либо заряд, который если захочет, может работать либо напряженнее, либо вообще закрыть лавку.

Итак, что у нас тогда получается. Пока лавка закрыта, толпа зевак спокойно идет по своим делам в одном направлении. Продавца нет на месте. То есть заряд ноль. Это значит, что в данном направлении у нас спокойно течет электрический ток,  так как упорядоченное движение заряженных частиц – это и есть электрический ток

Как только продавец открыл лавку и стал работать,  некоторые зеваки стали толпиться у лавки. Но эта кучка зевак теперь мешается на тротуаре людям, которые действительно куда-то спешат по делам. То есть эта кучка зевает оказывает сопротивление потоку людей, спешащим по делам. Уже интереснее. Раз мешаются, значит меньше людей сможет пройти ниже толпы зевак за какое-то время. А что у нас значит этот параметр? Не силу тока ли случайно? Вот именно! Сила тока стала меньше!

Итак, теперь главный вопрос: от чего зависит поток людей? Да от продавца, мать его за ногу!

Как только он начинает орать: “Свежие хот-доги, бери, налетай, теще покупай!”, народу стает больше. То есть как только он начинает работать напряженнее, так и толпа зевак начинает больше заграждать тротуар. И все может закончится тем, что движение на тротуаре встанет колом. И да, кстати. Стоящая толпа зевак – это уже не электроны. Это обедненный слой, диэлектрик)

И вот ученые инженеры, которые поняли, что можно менять силу тока, управляя напряженностью электрического поля, создали радиоэлемент, который назвали в честь электрического поля, и имя его полевой транзистор.

Электрическое поле

Как вы знаете, поле бывает разным. Бывает такое:

А бывает и такое))

Но речь пойдет совсем о других полях: невидимых… Мы их не видим, не слышим, но можем почувствовать. Например, гравитационное поле Земли тянет нас к центру Земли, хотим мы этого или нет. Некоторые виды полей без специальных приборов мы даже и не заметим. Это электрическое и магнитное поле. В данной статье мы с вами разберем электрическое поле.

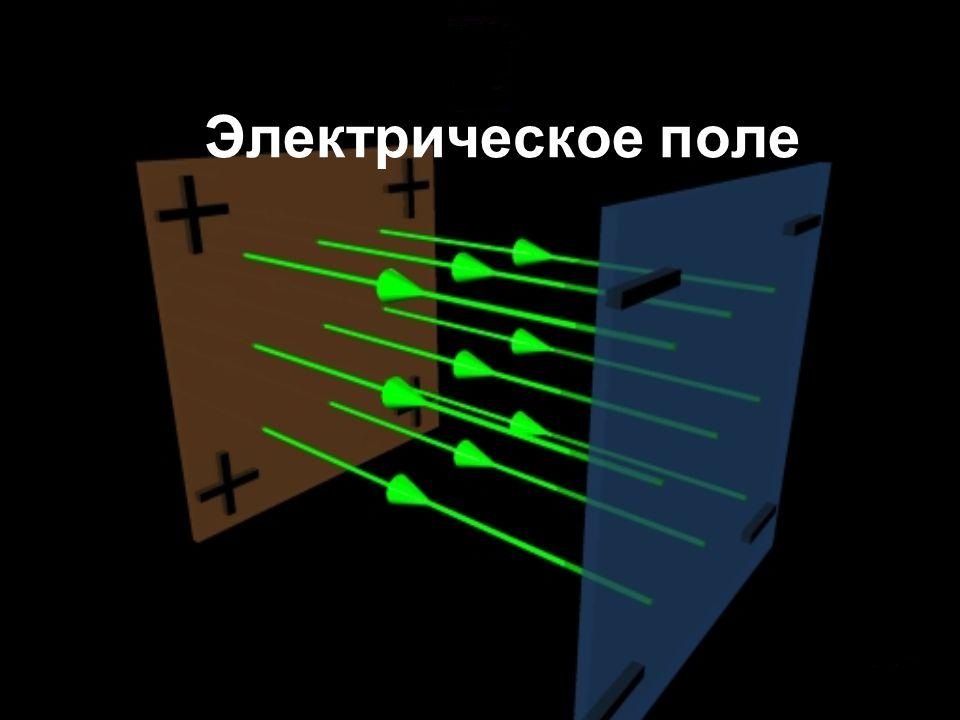

Представьте себе, что мы взяли пару металлических пластинок. На одну из них мы подаем плюс питания, а на другую – минус.

В результате, они заряжаются, и между этими двумя пластинами создается однородное электрическое поле, которое характеризуется таким параметром, как напряженность. По идее, чем больше мы подадим напряжения между пластинами, тем напряженнее стает поле между этими пластинами.  Физика, 7-8 класс 😉

Но самое интересное, что это поле может влиять непосредственно на электроны. Если электрон пролетит между этими двумя пластинами, плюсовая пластина  начнет притягивать его к себе и траектория полета электрона будет уже искривлена. Чем больше напряженность поля, тем больше оно будет влиять на траекторию движения электрона. На этом принципе основана работа кинескопных телевизоров.

Какой вывод можно сделать из всего этого? Электрическое поле влияет на электроны и не только на электроны, но и на другие частицы, обладающие положительным, либо отрицательным зарядом. Это утверждение запомним. Оно нам еще пригодится.

Также вы со школы должны помнить еще одно утверждение: одноименные заряды отталкиваются, а разноименные – притягиваются:

Как проверить полевой транзистор?

В норме сопротивление между любыми выводами ПТ бесконечно велико.

И, если тестер показывает какое-то небольшое сопротивление, то ПТ, скорее всего, пробит и подлежит замене.

Во многих ПТ имеется встроенный диод между стоком и истоком для защиты канала от обратного напряжения (напряжения обратной полярности).

Таким образом, если поставить «+» тестера (красный щуп, соединенный с «красным» входом тестера) на исток, а «-» (черный щуп, соединенный с черным входом тестера) на сток, то канал будет «звониться», как обычный диод в прямом направлении.

Это справедливо для ПТ с n-каналом. Для ПТ с p-каналом полярность щупов будет обратной.

Как проверить диод с помощью цифрового тестера, описано в соответствующей статье. Т.е. на участке «сток — исток» будет падать напряжение 500-600 мВ.

Если поменять полярность щупов, к диоду будет приложено обратное напряжение, он будет закрыт и тестер это зафиксирует.

Однако исправность защитного диода еще не говорит об исправности транзистора в целом. Более того, если «прозванивать» ПТ, не выпаивая из схемы, то из-за параллельно подключенных цепей не всегда можно сделать однозначный вывод даже об исправности защитного диода.

В таких случаях можно выпаять транзистор, и, используя небольшую схему для тестирования, однозначно ответить на вопрос – исправен ли ПТ или нет.

В исходном состоянии кнопка S1 разомкнута, напряжение на затворе относительно стока равно нулю. ПТ закрыт, и светодиод HL1 не светится.

При замыкании кнопки на резисторе R3 появляется падение напряжения (около 4 В), приложенное между истоком и затвором. ПТ открывается, и светодиод HL1 светится.

Эту схему можно собрать в виде модуля с разъемом для ПТ. Транзисторы в корпусе D2 pack (который предназначен для монтажа на печатную плату) в разъем не вставишь, но можно припаять к его электродам проводники, и уже их вставить в разъем. Для проверки ПТ с p-каналом полярность питания и светодиода нужно изменить на обратную.

Иногда полупроводниковые приборы выходят из строя бурно, с пиротехническими, дымовыми и световыми эффектами.

В этом случае на корпусе образуются дыры, он трескается или разлетается на куски. И можно сделать однозначный вывод об их неисправности, не прибегая к приборам.

В заключение скажем, что буквы MOS в аббревиатуре MOSFET расшифровываются как Metal — Oxide — Semiconductor (металл – оксид – полупроводник). Такова структура ПТ – металлический затвор («кран») отделен от канала из полупроводника слоем диэлектрика (оксида кремния).

Надеюсь, с «трубами», «кранами» и прочей «сантехникой» вы сегодня разобрались.

Однако, теория, как известно, без практики мертва! Надо обязательно поэкспериментировать с полевиками, поковыряться, повозиться с их проверкой, пощупать, так сказать.

Пределы работы

пробой оксида ворота

Оксида затвора очень тонкая (100 нм или меньше), так что он может выдержать лишь ограниченное напряжение. В справочных данных, производители часто заявляют максимальный ворота к источнику напряжения, около 20 V, и превышение этого предела может привести к разрушению компонента. Кроме того, высокие ворота источника напряжения значительно сокращает срок службы полевого МОП — транзистора, с практически никаких преимуществ по R DSon сокращения.

Чтобы справиться с этой проблемой, А драйвер затвора схема часто используется.

Максимальный сток к источнику напряжения

Силовой МОП — транзисторы имеют максимальный указанный слив для напряжения источника (в выключенном состоянии ), за которой пробой может произойти. Превышение напряжения пробоя приводит устройство в поведении, что потенциально может повредить его и другие элементы схемы из — за чрезмерной рассеиваемой мощности.

Максимальный потребляемый ток

Ток стока должен как правило , остаются ниже определенного заданного значения (максимальный непрерывный ток стока). Она может достигать более высоких значений в течение очень коротких периодов времени (максимальный ток в импульсном режиме слива, иногда указаны для различных длительностей импульсов). Ток стока ограничивается нагревом из — за резистивные потери во внутренних компонентах , таких как провода облигаций и другие явления , таких как электромиграции в металлическом слое.

максимальная температура

Температура перехода (T J ) МОП — транзистора должны оставаться под определенным максимальным значением для устройства с функцией надежно, определяется расположение матрицы MOSFET и упаковочных материалов. Тара часто ограничивает максимальную температуру перехода, в связи с формовочной массы и (когда используют) эпоксидных характеристик.

Максимальная рабочая температура окружающей среды определяется рассеиваемой мощности и тепловым сопротивлением . Тепловое сопротивление переход-случае присуща устройству и упаковки; случай к окружающей тепловое сопротивление в значительной степени зависит от платы / макет монтажа, heatsinking зона и воздух / поток текучей среды.

Типа рассеиваемой мощности, является ли непрерывным или импульсным, влияет на максимальную рабочую температуру , из — за тепловые массовые характеристики; в общем случае , снизить частоту импульсов для данной рассеиваемой мощности, тем выше максимальной рабочей температуры окружающей среды, что позволяет за счет более длительный интервал для устройства для охлаждения. Модели, такие как сети Фостера , могут быть использованы для анализа динамики температуры от мощности переходных процессов .

Безопасная рабочая зона

Область безопасной работы определяет объединенные диапазоны тока стока и стоком к источнику напряжения МОП — транзистор мощности способен обрабатывать без повреждений. Оно представлено в графическом виде как область , в плоскости , образованной этих двух параметров. И ток стока и сток-исток напряжение должны оставаться ниже их соответствующих значений максимальных, но их продукт также должен оставаться ниже максимальной рассеиваемой мощностью устройство может обрабатывать. Таким образом, устройство не может работать при максимальном токе и максимальным напряжением одновременно.

Для чего нужен полевой транзистор

При рассмотрении работы сложных видов электротехники, стоит рассмотреть работу такого важного компонента интегральной схемы, как полевой транзистор. Основная задача от использования данного элемента заключается в пяти ключевых направлениях, в связи с чем транзистор применяется для:

  1. Усиления высокой частоты.
  2. Усиления низкой частоты.
  3. Модуляции.
  4. Усиления постоянного тока.
  5. Ключевых устройств (выключателей).

В качестве простого примера работа транзистора-выключателя, может быть представлена как микрофон и лампочка в одной компановке. Благодаря микрофону улавливаются звуковые колебания, что влияет на появление электрического тока, поступающего на участок запертого устройства. Присутствие тока влияет на включение устройства и включение электрической цепи, к которой подключаются лампочки. Последние загораются после того как микрофон уловил звук, но горят они за счет источников питания не связанных с микрофоном и более мощных.

Модуляцию применяют с целью управления информационными сигналами. Сигналы управляют частотами колебаний. Модуляцию применяют для качественных звуковых радиосигналов, для передачи звуковых частот в телевизионные передачи, для трансляции цветовых изображений и телевизионных сигналов с высоким качеством. Модуляцию применяют повсеместно, где нужно проводить работу с высококачественными материалами.

Как усилители полевые транзисторы в упрощенном виде работают по такому принципу: графически любые сигналы, в частности, звукового ряда, могут быть представлены как ломаная линия, где ее длиной является временной промежуток, а высотой изломов – звуковая частотность. Чтобы усилить звук к радиодетали подается поток мощного напряжения, приобретаемого нужную частотность, но с более большим значением, из-за подачи слабых сигналов на управляющие контакты. Иначе говоря, благодаря устройству происходит пропорциональная перерисовка изначальной линии, но с более высоким пиковым значением.

Что такое МОП-транзистор

Metal Oxide Silicon Field Effect Transistor (Металлооксидные полевые транзисторы) сокращается как МОП-транзистор. Это униполярный транзистор, используемый в качестве электронного переключателя и для усиления электронных сигналов. Устройство имеет три терминала, состоящих из истока, затвора и стока. Помимо этих клемм имеется подложка, обычно называемая корпусом, которая всегда подключается к клемме источника для практических применений.

В последние годы его открытие привело к доминирующему использованию этих устройств в цифровых интегральных схемах из-за его структуры. Слой диоксида кремния (SiO2) действует как изолятор и обеспечивает электрическую изоляцию между затвором и активным каналом между истоком и стоком, что обеспечивает высокий входной импеданс, который почти бесконечен, таким образом захватывая весь входной сигнал.

Ключ на полевом транзисторе.

Теперь давайте рассмотрим небольшой пример. Разберемся, как работает схема ключа на полевике:

Схема проста до безобразия, кроме самого ПТ в ней практически ничего нет

Резистор здесь условно изображает нагрузку, пусть она рассчитана на потребление тока 100 мА и напряжение 5В. При таком положении переключателя, как на рисунке, потенциал затвора равен потенциалу земли и равен потенциалу истока. А это значит, что полевик “выключен” и ток стока отсутствует.

Чтобы “включить” полевой транзистор необходимо, чтобы потенциал затвора превышал потенциал истока, что достигается переключением S1. В этом случае от стока к истоку начинает протекать ток стока, а из-за того, что транзистор имеет сопротивление довольно-таки маленькое по сравнению с нагрузкой, то потенциал стока станет близок к потенциалу земли, а напряжение на нагрузке составит практически 5 вольт. Смотрите сами почему так получается. Сопротивление нагрузки и выходное сопротивление транзистора представляют из себя обычный делитель напряжения, тогда значение напряжения на нагрузке:

U_{H} = \frac{5R_н}{R_н + R_т}

А учитывая, что R_т у нас намного меньше, чем R_н, мы и получаем, что почти все 5 вольт окажутся на нагрузке.

Эта схема очень напоминает ключ на биполярном транзисторе (про него шла речь вот тут – ссылка). Но тут есть очень важный момент. Как вы помните, при проектировании ключа на БТ необходимо заботиться о том, чтобы обеспечить необходимый ток базы, но при этом исключить избыточные затраты энергии. Ключ на ПТ избавляет нас от этих проблем, поскольку через затвор не течет никакого тока. И мы просто подаем на него полное входное напряжение и все

Думаю, на этом сегодня закончим, а в следующей статье подробно рассмотрим, какие бывают типы полевиков и чем они отличаются друг от друга.

Режим истощения МОП-транзистора

Режим истощения встречается значительно реже, нежели режимы усиления без приложения напряжения смещения к затвору. То есть, канал проводит при нулевом напряжении на затворе, следовательно, прибор «нормально закрыт». На схемах используется сплошная линия для обозначения нормально замкнутого проводящего канала.

Для п-канального МОП-транзистора истощения, отрицательное напряжение затвор-исток отрицательное, будет истощать (отсюда название) проводящий канал своих свободных электронов транзистора. Аналогично для р-канального МОП-транзистора обеднение положительного напряжения затвор-исток, будет истощать канал своих свободных дырок, переведя устройство в непроводящее состояние. А вот прозвонка транзистора не зависит от того, какой режим работы.

Другими словами, для режима истощения п-канального МОП-транзистора:

  1. Положительное напряжение на стоке означает большее количество электронов и тока.
  2. Отрицательное напряжение означает меньше электронов и ток.

Обратные утверждения также верны и для транзисторов р-канала. Тогда режим истощения МОП-транзистора эквивалентно «нормально разомкнутому» переключателю.

Принцип работы полевого транзистора

Говоря простыми словами о том, как работает полевой транзистор для чайников с управляющими p-n переходами, стоит отметить: радиодетали состоят из двух участков: p-переходов и n-переходов. По участку n проходит электроток. Участок р является перекрывающей зоной, неким вентилем. Если оказывать определенное давление на нее, то она будет перекрывать участок и препятствовать прохождению тока. Либо, же наоборот, при снижении давления количество проходящего тока возрастет. В результате такого давления осуществляется увеличение напряжения на контактах затворов, находящихся на участке р.

Приборы с управляющими p-n канальными переходами — это полупроводниковые пластины, имеющие электропроводность с одним из данных типов. К торцевым сторонам пластин выполняется подсоединение контактов: стока и истока, в середину — контакты затвора. Принцип работы прибора основан на изменении пространственных толщин p-n переходов. Так как в запирающих областях практически отсутствуют подвижные носители заряда, их проводимость равняется нулю. В полупроводниковых пластинах, на участках которых не воздействует запирающий слой, создаются проводящие ток каналы. Если подается отрицательное напряжение в отношении истока, на затворе образуется поток, через который протекают носителя заряда.

Для изолированных затворов, характерно расположение на них тонкого слоя диэлектрика. Такое устройство работает по принципу электрических полей. Для его разрушения понадобится всего лишь небольшое электричество. В связи с этим, чтобы предотвратить статическое напряжение, которое может превышать 1000 В, необходимо создание специальных корпусов для приборов, которые минимизируют эффект от воздействия вирусных типов электричества.

Как применять полевой транзистор для чайников

Первыми приборами, которые поступили на рынок для реализации, и в которых были использованы полевые транзисторы с управляющими p-n переходами, были слуховые аппараты. Их изобретение состоялось еще в пятидесятые годы XX века. В более крупным масштабах они применялись, как элементы для телефонных станций.

В наше время, применение подобных устройств можно увидеть во многих видах электротехники. При наличии маленьких размеров и большому перечню характеристик, полевые транзисторы встречаются в кухонных приборах (тостерах, чайниках, микроволновках), в устройстве компьютерной, аудио и видео техники и прочих электроприборах. Они используются для сигнализационных систем охраны пожарной безопасности.

На промышленных предприятиях транзисторное оборудование применяют для регуляции мощности на станках. В сфере транспорта их устанавливают в поезда и локомотивы, в системы впрыскивания топлива на личных авто. В жилищно-коммунальной сфере транзисторы позволяют следить за диспетчеризацией и системами управления уличного освещения.

Также самая востребованная область, в которой применяются транзисторы – изготовление комплектующих, используемых в процессорах. Устройство каждого процессора предусматривает множественные миниатюрные радиодетали, которые при повышении частоты более чем на 1,5 ГГц, нуждаются в усиленном потреблении энергии. В связи с этими разработчики процессорной техники решил создавать многоядерные оборудования, а не увеличивать тактовую частоту.
