Как сделать мини паяльник?

Содержание

Безопасность

При работе с самодельным паяльником необходимо соблюдать меры безопасности:

  • во время работы нужно постоянно следить за тем, чтобы жало не соприкасалось с электрическими проводами, что может стать причиной повреждения изоляции кабеля и его переплавки, это приведет к короткому замыканию;
  • необходимо периодически осматривать проводку и само устройство на предмет повреждений, это позволит предупредить удары током;
  • кроме электропаяльника, нужно изготовить и устойчивую подставку для него, чтобы он не скатился с рабочей поверхности и не задел другие предметы или человека;
  • работать нужно в хорошо проветриваемом помещении, поскольку канифоль и припой могут выделять токсические испарения.

https://youtube.com/watch?v=KE8TxKf4PPE

Паяльник всегда нужно держать за ручку (не за кабель).

Почему станок эффективнее дрели

При попытке высверливания отверстий дрелью сверло может сместиться в сторону, в результате чего получится либо брак, либо изделие невысокого качества. Выполнить глубокое отверстие в строго вертикальном или строго горизонтальном направлении без станка вообще невозможно.

Очень трудно высверлить в каком-либо материале не сквозную дырку, а отверстие на заданную глубину (глухое отверстие) с применением дрели, так как этот инструмент не предусматривает использование в ходе сверления линейки. Сверлильный станок очень легко справится с подобной задачей.

При работе с мягкими материалами, такими как дерево или пластмасса, станок можно использовать для создания фрезерованных отверстий или выемок. Выполнить подобные операции дрелью невозможно.

Сборка инструмента

Существует определенная последовательность сборки подготовленных заранее элементов портативного оборудования. Ее необходимо внимательно рассмотреть перед тем, как сделать паяльник из батарейки и представленных выше подручных средств.

Концы нагревательного элемента нужно соединить с аккумуляторами. Это можно сделать при помощи двух небольших проволок из меди. Места соединений необходимо обмотать изолентой. Соединенные батарейки следует поместить в подготовленный корпус. Он может быть деревянным или пластиковым.

Чтобы работать с таким инструментом было удобнее, можно изготовить самостоятельно для него подставку. Перед началом работы необходимо проверить качество сборки. Такую модель можно сделать с сетевым шнуром. В этом случае потребуется применять понижающий трансформатор 220/12В.

Делаем самодельный электропаяльник импульсного типа

Рассмотрим пошаговую инструкцию по самостоятельному изготовлению паяльника трансформаторного типа.

Подобрать подходящий трансформатор. Подойдет любой силовой от блока питания старой электронной техники мощностью 50-150 ватт.
Аккуратно разобрать его и снять обмотки

С вторичной можно не церемониться, а с первичной надо обойтись осторожно — она войдет в состав изделия.
Изготовить и поместить поверх первичной вторичную обмотку из медной шины сечением не менее 20 мм Достаточно одного витка, надо оставить концы шины длиной не менее 15 см.
Для изоляции следует использовать стеклоткань или термоусадочные трубки.
К концам шин на болтовых креплениях присоединить V- образный кусок медной проволоки толщиной 1,5-2 мм (подбирается опытным путем)
Из дерева или текстолита вырезать рукоятку, в ней закрепить кнопку включения. И трансформатор.
Подсоединить к первичной обмотке сетевой кабель через кнопку.

Самодельный электропаяльник импульсного типа

Такой импульсный паяльник, сделанный своими руками, по сравнению с заводскими образцами будет хоть и выглядеть невзрачно, зато работать — ничуть не хуже.

Импульсные

Из трансформатора своими руками собирают импульсные паяльники, они менее популярные, но однозначно незаслужено — это эффективные и долговечные приборы. Их жало нагревается через 4–7 сек. до готового к работе состояния, поэтому их часто называют паяльниками «моментального нагрева», «Момент». Впрочем, индукционные модели разогреваются еще быстрее. Сделать импульсный паяльник своими руками можно из балласта (небольшая плата с электродеталями) от ламп экономных и дневного света, минимально модифицировав схему.

Более мощные импульсные паяльники основываются на трансформаторах: напряжения, тока, импульсные, кадровой развертки (из старых телевизоров).

Мини формат из плат осветительных приборов

Импульсный паяльник из электронного трансформатора всегда содержит в своей конструкции выключатель, и это целесообразно, поскольку жало разогревается чрезвычайно быстро.

Что потребуется:

  • силовой блок (плата, она же «балласт») ламп галогеновых, обычных экономных, ЛДС;
  • кольцо феррита импульсного трансформатора. Подойдет изделие с 100–120 витками первичной обмотки, с проволокой ∅ 0.5 мм. Вторичка — это медная шина (1 виток), нам потребуется диаметр до 3.5 мм;
  • жало — медный стержень ∅ 2–3 мм.

Этапы:

  1. Снять крышку с БП галогенного светильника или разобрать экономную лампочку (поддеть ножом пластиковый плафон), вытащить плату.
  2. Сделать корпус-ручку под размеры схемы.
  3. Закрепить ферритовое кольцо термоклеем на конце платы.
  4. Все что потребуется — подсоединить жало к вторичным виткам (скрутка, спайка, место изолируют), оно же по факту их часть. Первичку — подключают к выводам на плате от светильника. Финишный этап — конструкцию закрепляют в корпусе.

Такая сборка питается от обычной сети 220 В. Принцип: плата от светильника создает переменное напряжение, подаваемое на первичку кольца (трансформатора), ток при этом возрастает многократно. Один виток (вторичка) — это, по сути, жало паяльника (выполняет также роль резистора), нагреваемое на замкнутом конце, рассеивая тепло. К схеме можно приделать обычный минивыключатель.

Ниже один из вариантов создания импульсного паяльника в изображениях на основе балласта галогенового светильника. С трансформатора удалили низковольтную обмотку, оставили высоковольтную, плату распилили на две части под корпус и приделали микровыключатель. Концы жала обязательно закороченные:

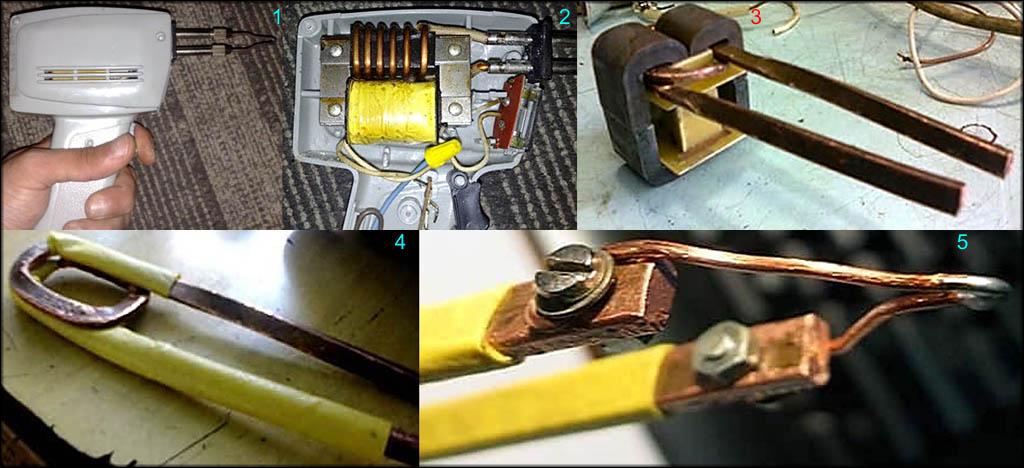

Габаритные мощные импульсные паяльники из трансформаторов

Элементы:

  • корпус (можно взять из большого пистолета для силиконового клея) или деревянная ручка;
  • трансформаторы из старых советских телевизоров и подобной техники. Чтобы обеспечить характеристики как у фабричного изделия (ЭПЦН-25), потребуется трансформатор на 60–65 Вт;
  • жало, медная шина (длинная пластина), она же — вторичка.

Потребитель — жало, подключается к вторичной катушке, оно же может и являться ею. Эта часть может состоять из одного витка. Первичная — подключается к источнику тока.

Процесс изготовления паяльника «Момент»:

  1. Медная дужка прикрепляется к выводам вторичной обмотки. И она же является ею, обязательно замыкается на концах — это жало.
  2. Первичная обмотка подключается к линии или жилам кабеля питания, куда также приделывают обычный выключатель.
  3. Конструкцию помещают в корпус или прикрепляют ручку как в пистолете.

Паяльник из керамического резистора С5-35В

Керамический терморезистор обладает следующими свойствами:

  1. способность выдерживать повышенную температуру;
  2. мощностью от 2 до 160 Ватт;
  3. изготавливается из жаростойкой керамики.

Эти свойства позволяют применять его как один из основных элементов для изготовления паяльного прибора. Он может использоваться при ремонте автомобиля или других работ в гараже. Главное преимущество в том, что он может питаться от прикуривателя или 12-вольтового аккумулятора.

https://youtube.com/watch?v=yFHqd2w1ZE0

С одной стороны высверливаем отверстие под наконечник. С другой стороны наворачиваем резьбу под стопорную гайку. К гайке крепим рукоятку. К контактам резистора подключаем провода для питания от аккумулятора или прикуривателя.

Изготовление своими руками

Высокая стоимость ИК паяльной станции (60-150 тыс. руб.) стимулирует домашних мастеров к изготовлению такого оборудования самостоятельно. При наличии определённого опыта сделать своими руками самодельный инфракрасный паяльник вполне реально. Материальные затраты обычно не превышают 10 тыс. руб. Нужно подготовить материалы и компоненты, необходимые для сборки ИК станции.

Детали для самодельного прибора

Для сборки инфракрасной паяльной станции своими руками понадобится следующее:

  • лист жести;
  • гибкая спиральная металлическая трубка светильника;
  • рычажный штатив от старой настольной лампы;
  • галогеновые лампы;
  • оцинкованная мелкая сетка;
  • алюминиевый профиль в виде узких реек;
  • 2 термопары;
  • плата Ардуино Mega 2560 R3;
  • плата SSR 25-DA2x Adafruit MAX31855K – 2 шт.;
  • адаптер постоянного тока 5 вольт, 0,5 А;
  • провода.

Сборка

Монтаж паяльной станции состоит из нескольких этапов:

  1. Термостол;
  2. Инфракрасный нагреватель;
  3. ПИД-регулятор на Ардуино.

Термостол

Делать термостол своими руками желательно в условиях оборудованной домашней мастерской. Конструкция представляет собой нижний нагреватель, состоящий из следующих компонентов:

  • корпус, отражатель, лампы;
  • система крепежа платы;
  • гибкая трубка термопары;
  • светильник.
Корпус
  1. Основу термостола изготавливают в виде рамы из Г-образного жестяного профиля. Можно полосы металла согнуть уголком. Ножницами делают вырезы и по ним сгибают металл, соединяя части саморезами.
  2. Проём закрывают металлической сеткой. Чтобы она не прогибалась, над сеткой протягивают металлические прутки в поперечном и продольном направлениях.

Установка металлической сетки

  1. Старый галогеновый светильник разбирают, освобождая отражатель от ламп. Его обрезают по внутреннему периметру корпуса.
  2. Лампы возвращают на место. Нагреватель вставляют в опорную раму снизу.

Монтаж отражателя

Система крепежа платы

Алюминиевую рейку разрезают на несколько отрезков. В них просверливают монтажные отверстия.

Два отрезка профиля закрепляют на широких бортах корпуса, в канавках которых будут передвигаться винтовые фиксаторы поперечных реек. Всё станет понятно из нижнего фото.

Крепёж платы

Гибкая трубка термопары

Спиральную металлическую трубку устанавливают в одном из углов рамы, протягивают провода термопары. Длина трубки должна обеспечивать доступ термопары ко всей рабочей зоне станции.

Светильник

На конце гибкой трубки закрепляют патрон с пятивольтовой лампочкой с отражателем. Основание металлического шланга крепят в углу рамы так же, как и в предыдущем случае.

Верхний нагреватель

Инфракрасный излучатель состоит из двух элементов, это:

  1. Керамическая пластина в корпусе.
  2. Держатель.

Крепление штатива к корпусу верхнего нагревателя

Керамическая пластина в корпусе

Дополнительная информация. Вмонтированный в верхнюю плоскость корпуса ИК пластины кулер от компьютера поможет предохранить радиодеталь от перегрева.

Держатель

Для держателя идеально подходит двухсекционный кронштейн настольного светильника. Основание кронштейна крепят к раме станции. Верхний поворотный шарнир соединяют с корпусом верхнего нагревателя.

ПИД-регулятор на Ардуино

Сделанная ИК станция своими руками обязательно комплектуется блоком управления. Для него нужно сделать отдельный корпус. Внутри помещают плату Ардуино и ПИД регулятор. Примерная схема компоновки деталей блока управления станцией видна на фото.

Блок управления ИК станции

Микропроцессорная платформа Arduino Mega 2560 R3 управляет режимами нагрева керамического ИК излучателя и платформы термостола. К плате Ардуино присоединены провода вентиляторов (верхний и нижний), ПИД регулятора, термопар и светильника.

Программирование паяльной станции осуществляется через интерфейс контроллера. Его экран отражает текущий процесс нагрева печатной платы с обеих сторон.

Самодельная ИПС

В роли тестера выступают термопары. Они, в конечном счёте, являются источниками информации о состоянии уровня нагрева тыльной стороны печатной платы и верхней поверхности микропроцессора.

Паяльник с резистором в качестве нагревательного элемента

Интересную конструкцию можно реализовать, применяя мощный резистор. С его помощью можно изготовить паяльник своими руками. Для сбора такого устройства понадобятся следующие детали:

  • Резистор серии ПЭВ, рассчитанный на мощность до 10 Вт, с номиналом от 15 до 27 Ом. Следует учитывать, что подключаться он будет в сеть напряжением 12В или 24В.
  • Медный стержень. Он будет исполнять роль жала паяльника. Следует учитывать, что внешний диаметр стержня должен соответствовать внутреннему диаметру отверстия резистора. Стержень должен плотно фиксироваться в этом отверстии. Можно предусмотреть отверстие, в которое будет вкручиваться болт для фиксации стержня.
  • В качестве нагревательного элемента используется готовая спираль, которая присутствует в резисторе. Она рассчитана на конкретное сопротивление и обеспечит необходимую мощность рассеяния.
  • Шнур питания с вилкой.
  • Ручку для крепления резистора. Она должна быть выполнена из диэлектрического материала и обладать высокими термоизолирующими свойствами. Кроме этого для удобной работы ручке необходимо придать эргономически обоснованную форму.

Если такой аппарат планируется использовать для решения широкого круга задач, целесообразно подключать его к регулятору мощности.

Выбор подходящей модели

Основными критериями выбора подобного оборудования для пайки являются следующие:

  • Мощность – наиболее удобны и практичны модели паяльных станций с регулируемой мощностью в диапазоне от 5 до 60 Вт;
  • Частота тока в индукторе – для радиолюбителей и полупрофессионалов достаточно устройства с частотой тока от 400 до 700 КГц. Профессионалы и мастера применяют модели, имеющие значения данной характеристики до 13,5 МГц;
  • Тип управления нагревом – большая часть современного оборудования данного типа выпускается с регулировкой температуры нагрева жала по технологии «Smart heat»;
  • Количество независимых каналов – для того чтобы иметь возможность подключать, помимо паяльника, термопинцет, устройство должно быть оснащено 2 независимыми каналами;
  • Размеры и вес – для удобной работы и переноски устройство должно иметь небольшие размеры и вес не более 1 кг;
  • Также при выборе учитывают возможность послегарантийного ремонта устройства, наличие дополнительных комплектующих, делающих процесс пайки более удобным.

Самодельный паяльник: сложная конструкция

Список необходимых материалов:

  • проволока из меди (d=1,5 мм, l=40 мм);
  • небольшое полотно медной фольги;
  • проволока из прецизионного сплава (d=0,1 мм, l=300 мм);
  • жестяная трубка;
  • силикатная клеящая смесь или жидкое стекло;
  • тальк;
  • рукоятка из термостойкого материала;
  • электрический провод со штекером.

Также понадобятся несколько вспомогательных вещей:

  • источник тепловой энергии (подойдет газовая или электрическая плита);
  • слесарные инструменты (пассатижи, напильник, пинцет);
  • деревянный или пластмассовый шпатель небольшого размера;
  • ветошь для удаления с прибора изолирующей смеси.

Пошаговая инструкция изготовления

Заранее отрезанный кусок медного стержня используют для изготовления жала. При этом желательно заточить один его конец под углом 45 градусов, но выбор формы заточки жала остается исключительно на усмотрение мастера. Обработанную область залуживают.
Подготавливают электроизоляционную смесь, включающую в себя тальк и силикатный клей. Замешенная масса должна иметь тестообразную структуру. Работая с таким липким материалом, время от времени придется посыпать руки и инструмент измельченным тальком.
На жало плотно наматывают медную фольгу, сохранив при этом рабочую область (10 мм) открытой.
На медную поверхность аккуратно наносится тонкий изолирующий слой. Чтобы он быстрее высох, будущий паяльник держат над источником тепла.
Наматывают спираль из прецизионной (нихромовой) проволоки. Стоить отметить, что каждый виток должен лечь плотно. Прямой конец в итоге должен быть примерно 30 мм, а заворотный — 50 мм.
Теперь обмотку покрывают электроизоляционным составом и тщательно высушивают.
Длинный конец укладывают на трубку таким образом, чтобы между ним и коротким был максимальный приблизительно сопоставимый с диаметром конструкции промежуток. Снова наносят электроизолирующую смесь, еще раз высушивают, после чего подготовка нагревательного элемента с вмонтированным в него жалом считается завершенной.
Каждый торчащий конец нихромовой проволоки наполовину покрывают изоляционным составом и сушат

Важно внимательно следить за целостностью покрытия во время запекания. Если появились дефекты, их устраняют, заделывая смесью и вновь просушивая.
На финальном этапе остается собрать конструкцию

Протягивают провод сквозь отверстие в рукоятке, соединяют нихромовые концы с оголенными концами провода, изолируют участок соединения.
На нагревательный элемент надевают защитный кожух

Один его конец вводится в рукоятку, а другой фиксируется железным колпачком с отверстием, не допускающим его контакт с медным содержимым нагревателя. Некоторые ограничиваются хомутом.

Протягивают провод сквозь отверстие в рукоятке, соединяют нихромовые концы с оголенными концами провода, изолируют участок соединения.
На нагревательный элемент надевают защитный кожух. Один его конец вводится в рукоятку, а другой фиксируется железным колпачком с отверстием, не допускающим его контакт с медным содержимым нагревателя. Некоторые ограничиваются хомутом.

Мини-паяльник своими руками

Простейшим миниатюрным паяльником можно работать с разными мелкими устройствами и деталями. С помощью такого инструмента можно без проблем проводить демонтаж или запайку самых мелких радиодеталей и микросхем.

Схема сборки мини-паяльника довольно проста и не требует специальных навыков. Конструкция собирается из подручных материалов, которые есть в каждом доме.

Питание паяльнику обеспечивает трансформатор от бытового прибора. Можно использовать любой микротрансформатор от кадровой развертки неисправного телевизора. Рабочим жалом делают тонкую медную проволоку, которую просто вставляют в нагревательный элемент.

Разумеется, профессионалы пользуются современными паяльными станциями и теромовоздушными фенами, но эти устройства стоят дорого и доступны лишь специалистам сервисных служб. Простой обыватель, сумевший сделать паяльник своими руками, имеет возможность починить электрический прибор, не обращаясь в сервисный центр.

Самодельное оборудование

Мастеров по ремонту электроники очень много, поэтому спрос на импульсные паяльники довольно стабильный. Но всё же некоторые стараются изготовить такой паяльник из электронного трансформатора своими руками. Толкают их на это подобные причины:

  • Дороговизна импортного высококачественного оборудования.
  • Некачественная продукция китайского происхождения.

Простейший высокочастотный нагреватель

Для человека, немного знакомого с электротехникой, изготовить инструмент несложно. Для этого понадобятся:

  • Трансформатор.
  • Шинка и проволока из меди.
  • Материал для изготовления ручки.

Первичная обмотка соединена с питающим элементом, а вторичная — с жалом и сигнальной лампой. Такая простота делает устройство надёжным и неприхотливым к качеству напряжения. Большинство недорогих изделий в своей основе имеют именно такую схему.

Для изготовления требуется наличие малогабаритного силового трансформатора. Его можно взять в блоке питания какой-либо ненужной или сломанной бытовой техники. Его схема будет подвергнута модернизации

Сначала необходимо осторожно вскрыть корпус трансформатора и подобраться к обмотке, которую нужно аккуратно размотать. Из смотанного провода навивается новая первичная обмотка в количестве 1300 оборотов. Это можно сделать вручную или на специальном намоточном станке

Это можно сделать вручную или на специальном намоточном станке.

Вторичная обмотка представляет собой один виток из медной шины, изолированной стеклотканью или термоусадочной трубкой. К ней будет винтами подсоединяться жало. Ручку можно сделать из любого диэлектрического материала. Это может быть дерево или текстолит. Возможно использование старой рукоятки от ненужного паяльника или другого устройства. Вариантов много.

Ещё один компонент — выключатель, который должен обеспечивать кратковременную подачу напряжения на вторичку. Поэтому нужно приспособление без жёсткой фиксации по принципу: пока нажато — работает. Постоянное присутствие на вторичной обмотке электрического тока ведёт к её разрушению. После того как все компоненты готовы, их нужно аккуратно собрать и закрепить. Такая конструкция позволяет периодически менять наконечник для коррекции толщины пайки.

Прибор из электронного трансформатора

Если поиски хорошего недорогого импульсного паяльника не увенчались успехом, эти средства можно потратить на приобретение пускового двенадцативольтового устройства для энергосберегающих или галогеновых ламп. В нём есть трансформатор, который предстоит немного усовершенствовать, предварительно демонтировав из корпуса. Имеющаяся вторичная обмотка для использования в качестве силовой слабовата, поэтому её нужно аккуратно снять и изготовить новую из медной проволоки сечением 1 квадратный миллиметр.

Модернизированная обмотка будет состоять из двух или трёх витков. А также необходима рукоятка, кнопка без удержания во включённом положении и лампочка для индикации. Всё это подбирается из имеющихся под рукой компонентов. Жало такого паяльника нагревается в один момент, однако временем постоянного накаливания злоупотреблять не следует.

Изготовление жала

В этом качестве используется медная проволока, подсоединённая к держателям на вторичной обмотке. Толщину подбирают экспериментальным методом, ориентируясь на скорость нагрева. Начинают подбор с провода сечением 1−2 квадрата

Здесь важно найти золотую середину: слишком толстое жало будет медленнее нагреваться, а тонкое — быстрее изнашиваться. Оптимальное время накаливания наконечника составляет от 4 до 8 секунд. Увеличение диаметра жала ведёт к возрастанию потребляемой электропаяльником мощности и увеличению нагрева силовой обмотки

Поэтому подбор диаметра наконечника нужно проводить тщательно, с каждым новым размером проведя несколько паек. Неправильный выбор может привести к возгоранию всей конструкции

Увеличение диаметра жала ведёт к возрастанию потребляемой электропаяльником мощности и увеличению нагрева силовой обмотки. Поэтому подбор диаметра наконечника нужно проводить тщательно, с каждым новым размером проведя несколько паек. Неправильный выбор может привести к возгоранию всей конструкции.

Монтаж гнезда питания паяльника, протяжка проводов

К обычному гнезду, подходящему к адаптеру от старого телевизора, я припаял 2 провода – красный и чёрный, которые были протянуты сначала через центр, а после разведены по двум сторонам ручки сквозь более тонкие отверстия. Гнездо для подключения штекера от блока питания было погружено в рукоятку с торца, после чего зафиксировано при помощи термоклея. Остывает он быстро, после чего, соединение становится достаточно жёстким.

Конечно, можно было сразу протянуть провода от адаптера, отрезав штекер, однако я решил, что вариант с отсоединяемым блоком питания будет намного удобнее не только при хранении, но и в процессе эксплуатации. И, забегая немного вперёд, могу сказать, что не прогадал.

Фиксируем гнездо в рукоятке при помощи термоклея

Источники тока для питания импульсных паяльников

Перед началом самостоятельного изготовления паяльника следует, исходя из доступных материалов, определиться с выбором типа источника.

Традиционно импульсный паяльник в качестве источника питания использовал мощный понижающий трансформатор и назывался так только из-за кратковременного режима работы.

Такое устройство просто по конструкции, но обладает большим весом и габаритами.

Источник питания

Ставшие доступными не так давно импульсные блоки питания устроены намного сложнее. Они сначала выпрямляют поступающее на их вход низкочастотное сетевое напряжение, далее преобразуют его в высокочастотное (20-40 килогерц) и уже его подают на первичную обмотку трансформатора. Высокочастотные трансформаторы в несколько раз меньше по массе и габаритам, чем низкочастотные, поэтому весь импульсный источник питания, несмотря на сложное устройство, занимает места в несколько раз меньше, чем один низкочастотный трансформатор.

Резюмируя, можно сказать, что трансформаторные источники просты и надежны, но тяжелы и громоздки.

Импульсные существенно сложнее по устройству, но позволяют сэкономить вес и габариты.

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:

Рис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания
С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку
Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату.
Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник

В противном случае придется соблюдать предельную осторожность. Рис. 14: обрежьте плату
Подключите к плате кнопку и шнур питания.
В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке

Рис. 15: проденьте медную проволоку в катушку
На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки
Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу
Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или  2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

14: обрежьте плату
Подключите к плате кнопку и шнур питания.
В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку
На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки
Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу
Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или  2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.

Рис. 18: готовый импульсный паяльник

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

Это интересно: Отключение дома от электричества законным способом: читаем во всех подробностях

Окончательная сборка паяльника с питанием от 12 В

Для финального этапа сборки понадобились ещё 2 куска тонкого термостойкого кембрика. Они были одеты на «усы» тонких медных жил, к которым присоединён нагревательный элемент. Свободные их концы были скручены с проводами, идущими от гнезда питания. Уже после я подумал, что неплохо было бы установить на ручке небольшой тумблер, который позволит отключать подачу напряжения на нагреватель, не вытаскивая блок питания из розетки или гнезда в рукоятке паяльника. Но это уже частности. Если кто-либо из читателей будет собирать такое устройство, стоит иметь в виду такую возможность.

Скручиваем провода максимально плотно – контакт должен быть хорошим

Пошаговая техника пайки проводов

Пайку проводов выполняют в такой последовательности:

  1. Снимают изоляцию на длине 3-5 см (на проводах большего диаметра длина удаляемого участка больше).
  2. При необходимости зачищают и обезжиривают соединяемые жилы.
  3. Формируют плотную скрутку проводов.
  4. Обрабатывают полученный сросток флюсом.
  5. Набирают на жало припой и паяют скрутку, прогрев продолжают до полного растекания; при необходимости повторяют несколько раз. Припой должен заполнить все полости сростка так, как это показано на рисунке 6.
  6. Полученный сросток изолируют.


Спаянные однопроволочные провода

Пайка алюминиевых проводов друг с другом, а также с медными не имеет принципиальных отличий за исключением более сложной процедуры облуживания.

Электрическая схема паяльника

Как видите на чертеже электрическая схема паяльника очень простая, и состоит всего из трех элементов: вилки, гибкого электропровода и нихромовой спирали.

Как видно из схемы, в паяльнике отсутствует возможность регулировки температуры нагрева жала. И даже, если мощность паяльника выбрана правильно, то все равно не факт, что температура жала будет требуемой для пайки, так как длина жала со временем уменьшается за счет постоянной его заправки, припои тоже имеют разные температуры плавления. Поэтому для поддержания оптимальной температуры жала паяльника приходится подключать его через тиристорные регуляторы мощности с ручной регулировкой и автоматическим поддержанием заданной температуры жала паяльника.
