Контроллеры

Что такое контроллер?

Итак, велосипед оборудованный электрической тягой предполагает наличие на борту контроллера, который регулирует работу силового агрегата. Как мы все знаем, технический прогресс на месте не стоит и развитие индивидуального электротранспорта повлекло за собой разработку новой аппаратуры, не только более эффективно выполняющей свои функции, но и занимающей намного меньше пространства на e-bike. Контроллер не имеет подвижных деталей, а команды электродвигателю передаются посредством импульсов.

На блок управления возложены такие обязанности:

1. Трансформация постоянного напряжения электронакопителей в 3-х фазный ток для моторизированного колеса.

2. Регулировка мощности электродвигателя, в зависимости от степени воздействия на рукоять газа.

3. Защита электромотора.

4. Запуск силового агрегата.

5. Снижение уровня вибраций электродвижка при старте, что позволяет продлить срок его службы.

6. Включение и выключение электроники.

7. Управление скоростью и крутящим моментом.

8. Обеспечение контролируемой остановки средства передвижения.

9. Защита электрической системы аппарата от перенапряжения, перегрева и токовой перегрузки.

10. Отображение на панели управления рабочих параметров электросистемы.

11. Контроль напряжения аккумуляторной батареи и отключение электроники при критическом понижении напряжения — для защиты электронакопителя от глубокого разряда.

12. Дополнительно, на некоторых моделях электровелосипедов, осуществляется обратное преобразование энергии в момент торможения — так называемая рекуперация. Так вот, за неё также отвечает контроллер — он должен поддерживать режим рекуперации.

Внешний вид контроллера вы вряд ли спутаете с чем-то другим — это металлическая коробка с большим количеством выходящих из неё проводов. Они в свою очередь, стыкуются с органами управления расположенными на руле, аккумуляторной батареей, электрическим двигателем, датчиками Холла и бортовым компьютером.

Иногда девайс помещают в специальный бокс, защищая его таким образом от негативного воздействия окружающей среды и вдобавок, имеет место эстетическая сторона дела — так красивее будет. Однако здесь может быть один неприятный момент: если вы используете непроветриваемый чехол, то во время интенсивной работы контроллера, его перегрева просто не избежать. Такой «накал» может повлечь за собой оплавление проводов и контактов, а в самом худшем случае, гаджет полностью выйдет из строя.

В состав контроллера входят такие компоненты:

• управляющий микроконтроллер;
• понижающие преобразователи на 12 V и 5 V, для запитки микроконтроллера и периферии;
• силовые элементы — токоизмерительные шунты, конденсаторы, транзисторы.

Универсальность ПЛК

Чтобы понять всю силу и универсальность программируемых компонентов, необходимо рассмотреть несколько типов программ. Контроллер – это программируемый элемент, поэтому без вторичной настройки подключенных к нему элементов можно изменить все заданные команды. Допустим, вам нужно изменить программу, рассмотренную выше – при замыкании кнопки должна тухнуть лампа, а при размыкании загораться.

Для выполнения такой команды нужно просто поменять местами типы команд, которые были ранее. При нажатии на кнопку должно подаваться напряжение на вход ПЛК, а мнимое реле, которое находится в нем, имеет нормально-замкнутые контакты. Поэтому при подаче напряжения контакты размыкаются и лампа тухнет. Но когда в схеме контроллера пропадает сигнал, мнимое реле замыкает контакты и лампа загорается.

Подключение элементов к ПЛК

Во всех моделях контроллеров есть клеммы для подключения питания – некоторые нуждаются в переменном напряжении вплоть до 120 В, а другие — в постоянном до 24 В. Напряжение питания зависит от модели устройства. Входные клеммы обозначаются буквой Х – на каждую подается отдельный сигнал. Общий провод обычно соединяется с нейтралью источника переменного тока или с минусом постоянного.

В корпусе контроллера есть оптический изолятор – простой светодиод. С его помощью происходит связь входной клеммы и общей. При подаче напряжения на ПЛК загорается светодиод – именно по нему можно судить о том, что устройство работает. На выходе происходит генерация сигнала при помощи компьютерной схемотехники – активируется устройство переключения. В качестве переключающего устройства могут использоваться электромагнитные реле, транзисторы, силовые ключи, тиристоры. Выходы обозначаются буквой Y. На каждом выходе устанавливается светодиод, сигнализирующий о том, что устройство работает.

Советы и рекомендации при выборе программируемого логического контроллера

Покупая программируемый логический контроллер для какого-либо из своих механизмов, нужно следовать некоторым нюансам. Иначе можно ошибиться с выбором. Рассмотрим их подробнее:

перед покупкой следует осмотреть модель на наличие видимых дефектов

Если они присутствуют, необходимо выбрать другой контроллер;
если вам нужен контроллер для небольших механизмов, то не стоит покупать модель премиум-класса
Также и для больших устройств не подойдут бюджетные варианты;
очень важно обращать внимание на максимальное напряжение, с которым может работать устройство. Если напряжение вашей рабочей сети 380 Вольт, то контроллер обязательно должен его поддерживать.

Функции

Контролеры созданы для:

1. Наблюдения за процессом зарядки. При восстановлении емкости от 0 до 10% работает предварительное накопление емкости. От 10 до 70-80% происходит увеличение скорости наполнения постоянным током. Дозарядка проходит медленнее, из-за увеличившегося сопротивления в цепи.
2. Регулировки просадок. Защищает электрическую цепь от короткого замыкания, просадок напряжения.
3. Блокировки перезаряда. У каждой батареи есть лимит максимального напряжения (у Li-Ion он составляет около 4,2 В). Достигнув указанной цифры, питание автоматически отключается, препятствуя вздутию и взрыву АКБ.
4. Защиты от глубокой разрядки. Если напряжение аккумулятора падает ниже критического значения (3 В в Li-Ion), происходит потеря номинальной емкости, уменьшается время автономной работы.
5. Балансировки. Следит за равномерной зарядкой всех звеньев электросхемы, увеличивая срок службы элемента питания.
6. Наблюдения за температурой. При перегреве или переохлаждении срабатывает терморезистор, который отключает питание, поданное на батарею.

Все параметры задают микросхеме или контролеру на этапе производства.

Предназначение и принцип работы

Контроллер − это электронный прибор, который, как следует из названия, контролирует уровни заряда и разряда аккумуляторов для солнечных батарей. Для лучшего представления о сущности этого устройства рассмотрим особенности работы тепловых панелей.

Солнечный свет попадает на поверхность батареи, где начинается процесс его преобразования в электрический ток при помощи фотоэлементов. От солнечных батарей ток постоянного значения поступает в аккумулятор. Инвертор меняет постоянный ток на переменный перед распределением последнего между потребителями электричества. Контроллер заряда солнечной батареи предотвращает полный разряд и перезаряд аккумуляторов.

Следить за уровнем заряда очень важно по нескольким причинам. Во-первых, должны соблюдаться максимальные и минимальные значения заряда, которые бывают разными и зависят от типа аккумулятора

Это существенно продлит срок эксплуатации аккумуляторной батареи (АКБ), а в отдельных случаях позволит избежать ее поломки. Перезарядка некоторых видов АКБ может привести к выделению вредных веществ или даже ко взрыву устройства

Во-первых, должны соблюдаться максимальные и минимальные значения заряда, которые бывают разными и зависят от типа аккумулятора. Это существенно продлит срок эксплуатации аккумуляторной батареи (АКБ), а в отдельных случаях позволит избежать ее поломки. Перезарядка некоторых видов АКБ может привести к выделению вредных веществ или даже ко взрыву устройства.

Во-вторых, многочисленные модели аккумуляторов работают с разными показателями напряжения. Контроллер солнечных батарей устанавливает необходимый уровень, с которым может работать конкретный прибор.

Помимо этого, аккумулятор отключает подачу тока от солнечной батареи к предельно заряженному накопителю, а максимально разряженное устройство отключает от потребителей электричества.

В общем, это устройство выполняет широкий спектр функций:

1. Обеспечение многоступенчатого заряда аккумулятора.
2. Отключение и подключение приборов в автоматическом режиме от источников энергии или от потребителей в зависимости от уровня заряда.

Таким образом, контроллер заряда отслеживает условия работы аккумуляторов, страхуя их от простоя, перезарядки и излишней нагрузки. Эти функции продлевают время эксплуатации приборов.

Сравнения технических характеристик программируемых логических контроллеров

Если вы ещё не определились с выбором нужной модели контроллера, то советуем вам ещё раз просмотреть все варианты этого устройства в нашей статье. Чтобы вам было легче выбрать подходящее устройство, мы разместили все контроллеры в одной сравнительной таблице:

Виды и порядок настройки

Существуют различные варианты исполнения такого компьютерного компонента, как Ethernet-контроллер. Среди них можно выделить такие:

• Интегрированная микросхема в составе материнской платы. В этом случае разъем для подключения витой пары выведен, как правило, на тыльную сторону системного блока. Подобное исполнение получило в последнее время наибольшее распространение — нет нужды приобретать дополнительную сетевую карту.
• Внешняя сетевая карта. В случае стационарного ПК это отдельная плата, которая устанавливается в слот расширения материнской платы. Если этот компьютерный компонент устанавливается в ноутбук, то для таких целей используется PCMCIA-слот. Недостаток подобного исполнения очевиден — необходимо покупать дополнительное оборудование. А вот скорость передачи данных в этом случае идентична предыдущему.

• USB-сетевая плата. По существу, это частный случай предыдущего варианта исполнения сетевого адаптера. Только разница состоит в том, что он идет в виде отдельного внешнего компонента, который устанавливается в порт USB ПК. При этом с другой стороны у него привычный разъем для подключения обжатой витой пары. Наиболее часто такое конструктивное исполнение используют в тех случаях, когда основная сетевая карта вышла из строя и вместо нее применяют вторую, которая подключена к порту USB.

Теперь об алгоритме настройки данного компьютерного компонента, который состоит из таких этапов:

• Узнаем модель сетевой карточки.
• Скачиваем и устанавливаем драйверы контроллера.
• Задаем параметры подключения.
• Тестируем настроенное подключение.

Наиболее простой вариант определения модели данного устройства — посмотреть в документации на него, если она сохранилась. Для внешнего сетевого адаптера должно быть отдельное руководство по эксплуатации вместе с гарантийным талоном. А вот в случае если Ethernet-контроллер интегрирован в материнскую плату, информация о нем указана в комплекте документации к ней. Но не всегда руководство по эксплуатации, гарантийный талон и прочие важные документы есть в наличии. В таком случае нужно использовать какую-то специализированную утилиту. Например, AIDA 64. С ее помощью тоже можно выяснить эту информацию. Все это выполняется для того, чтобы поставить наиболее подходящий драйвер. Ethernet-контроллер Acer, например, может работать и под управлением стандартного драйвера от «Майкрософт». Но в некоторых случаях подобное решение приводит к тому, что функциональность сетевого устройства может быть «обрезана» или оно вообще не будет работать. Поэтому нужно в обязательном порядке выяснить модель сетевой

PWM контроллер

Микросхемы управления типа PWM являются самыми современными и многофункциональными с технической точки зрения. Такие устройства позволяют в автоматическом режиме отслеживать значения напряжения и силы тока. После того, как достигается максимально возможное значение, контроллер фиксирует его на плате для стабилизации аккумулирующего устройства. Благодаря этому, достигается максимальная емкость аккумулятора. Данный тип контроллеров имеет и другое название, которое встречается чаще — это ШИМ-контроллеры. Если расшифровать сокращенную аббревиатуру, то получится такое понятие как широтно-импульсный модулятор. Чаще всего такие устройства встречаются в теле- и радиотехнике. Кроме этого, их можно найти в некоторых бытовых приборах и импульсных блоках питания.

Принцип действия PWM контроллера

Напряжение от стандартной солнечной панели переходит по двум проводникам к стабилизирующему элементу. За счет этого, происходит выравнивание потенциалов входного напряжения. После этого напряжение поступает в транзисторы, которые стабилизируют входящие напряжение и ток. Вся система управляется за счет драйвера. Схема устройства включает в себя датчик температуры и драйвер. Данные устройства контролируются силовыми транзисторами, количество которых зависит от мощности устройства. Датчик температуры отвечает за состояние нагрева элементов контроллера. Обычно он находится на радиаторах силовых транзисторов, либо внутри корпуса. От этого его функциональность не меняется. Если температура превышает заданные границы, устройство автоматически отключается.

Особенности конструкции

Большинство контроллеров имеют различное строение. Однако, всем таким приборам присущи следующие общие компоненты:

• главная (центральная) микросхема. Она регулирует все действия, которые осуществляются между пользователем и механизмом;

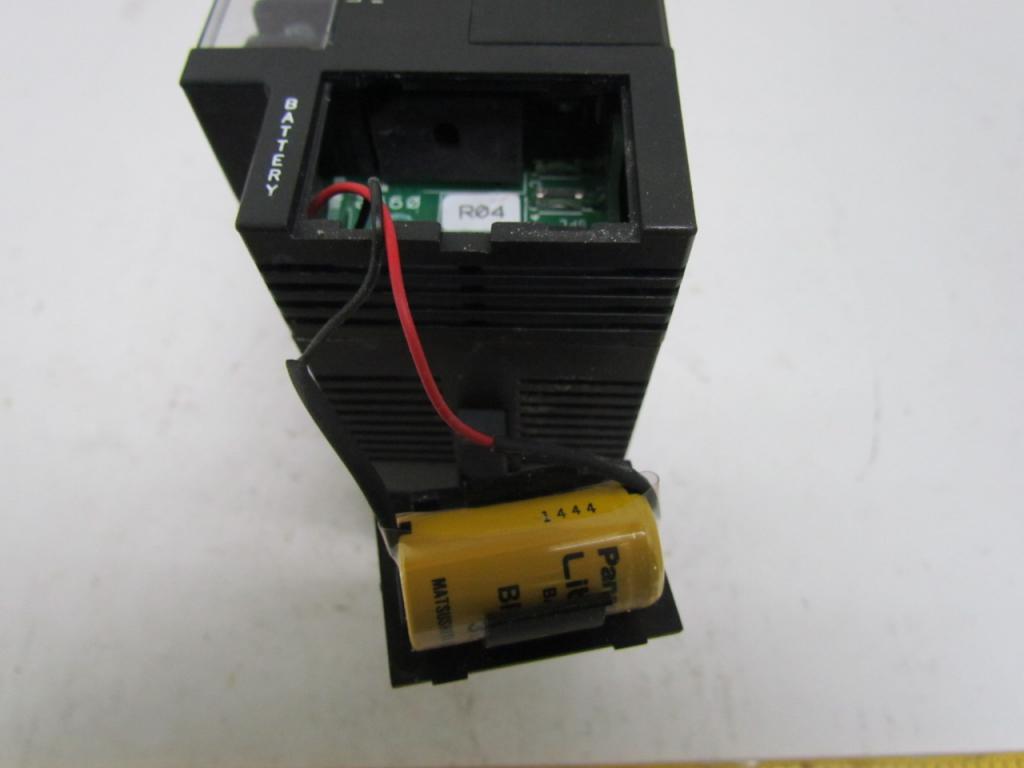

• энергонезависимая аккумуляторная батарея. Нужна для того, чтобы данные при отключении питания не стирались с устройства;
• часы, показывающие реальное времени. Нужны для правильной синхронизации с другими приборами;
• интерфейс, принимающий вводные данные, а также осуществляющий передачу выходных данных. Предназначен для упрощения управления устройством;
• схема, изменяющая напряжение на выходных или входных устройствах.

Схемы работы ОВЕН ПЛК63 с другими приборами

Универсальность ПЛК

Чтобы понять всю силу и универсальность программируемых компонентов, необходимо рассмотреть несколько типов программ. Контроллер – это программируемый элемент, поэтому без вторичной настройки подключенных к нему элементов можно изменить все заданные команды. Допустим, вам нужно изменить программу, рассмотренную выше – при замыкании кнопки должна тухнуть лампа, а при размыкании загораться.

Для выполнения такой команды нужно просто поменять местами типы команд, которые были ранее. При нажатии на кнопку должно подаваться напряжение на вход ПЛК, а мнимое реле, которое находится в нем, имеет нормально-замкнутые контакты. Поэтому при подаче напряжения контакты размыкаются и лампа тухнет. Но когда в схеме контроллера пропадает сигнал, мнимое реле замыкает контакты и лампа загорается.

Дополнительные

Зачем необходимо применять контроллеры, кроме уже указанного посредничества? Наличие подобных устройств позволяет уменьшать нагрузку, которая приходится на центральный процессор. Благодаря этому значительно возрастает производительность системы. Механизм такой помощи заключается в том, что контроллеры освобождают компьютерные центральные процессоры от самых медленных операций ввода или вывода информации. Впервые идея применения специальных интеллектуальных схем, которые будут разгружать ЦП, была реализована в третьем поколении электронно-вычислительных машин коллективного использования ІВМ-360. В Советском Союзе был специфичный аналог ЕС ЭВМ. К появлению четвертого поколения возникла технологическая возможность сбора системы управления в рамках единого кристалла. Таким образом, появились первые микроконтроллеры.

Как грамотно выбрать контроллер заряда аккумулятора?

Для того, чтобы выбрать нужный контроллер, необходимо определиться с функцией, которую будет нести данное устройство и с масштабом всей установки. Если предполагается сборка небольшой солнечной системы, которая будет контролировать бытовые приборы с мощностью не более двух киловатт, то достаточно установки PWM контроллера. Если же речь идет о более мощной системе, которая будет контролировать сетевое электричество и работать в автономном режиме, тогда необходима установка MTTP контроллера. Все зависит от напряжения которое поступает на контроллер аккумулирующего устройства. PWM-контроллера способны выдержать показатели до 5 кВт, в свою очередь MTTP-модули выдерживают до 50 кВт.

Приложения с гибридным управлением

В то время как PAC имеют широкую область применения, IPC лучше подходят для систем периодического и непрерывного управления технологическими процессами, а также для автоматизированного оборудования, которое работает в связке и формирует завершенный технологический процесс, где в начале цикла входит сырье, а в конце выходит уже полностью готовый продукт. Для этого система контроллеров одного типа соединяется с несколькими базами расширения в шкафах управления, расположенных на протяжении всей технологической цепочки. Также в такой системе могут использоваться многокоординатные управляющие процессоры.

Хотя существует множество разных соображений по выбору наилучшего контроллера, этот процесс так или иначе начинается с конкретного приложения. Многие приложения могут управляться посредством и PLC, и PAC, и IPC, но лучше всего для них, как правило, подходит только один тип контроллера. Поэтому потратив некоторое время на выбор правильного типа контроллера для конкретного приложения, вы сможете прийти к наиболее простой, наименьшей по габаритам и наименее дорогостоящей системе управления.

Цикл работы

Чтобы привести в движение трёхфазный двигатель, нужно рассмотреть цикл его работы за электрический оборот. Итак, имеем три фазы — A, B, C. Каждая из фаз получает положительную и отрицательную полярности в определённый момент времени. Поочерёдно по шагам пропускается ток от «плюса» одной фазы к «минусу» другой фазы. В итоге получается шесть шагов = три фазы × две полярности.

A+, A–, B+, B–, C+, C–

Рассмотрим эти шесть шагов цикла. Предположим, что положение ротора установлено в точке первого шага, тогда с датчиков Холла мы получим код вида 101, где 1 — фаза А, 0 — фаза B, 1 — фаза С. Определив по коду положение вала, нужно подать ток на соответствующие фазы с заданными полярностями. В результате вал проворачивается, датчики считывают код нового положения вала — и т. д.

В таблице указаны коды датчиков и смена комбинаций фаз для большинства электродвигателей. Для обратного хода колеса (реверса) достаточно перевернуть знаки полярности фаз наоборот. Принцип работы двигателя довольно прост.

Цикл двигателя представлен в gif-анимации.

Структурные схемы контроллеров

Принципиальные схемы контроллеров PWM и MPPT для рассмотрения их обывательским взглядом – это слишком сложный момент, сопряжённый с тонким пониманием электроники. Поэтому логично рассмотреть лишь структурные схемы. Такой подход понятен широкому кругу лиц.

Вариант #1 – устройства PWM

Напряжение от солнечной панели по двум проводникам (плюсовой и минусовой) приходит на стабилизирующий элемент и разделительную резистивную цепочку. За счёт этого куска схемы получают выравнивание потенциалов входного напряжения и в какой-то степени организуют защиту входа контроллера от превышения границы напряжения входа.

Здесь следует подчеркнуть: каждая отдельно взятая модель аппарата имеет конкретную границу по напряжению входа (указано в документации).

Так примерно выглядит структурная схема устройств, выполненных на базе PWM технологий. Для эксплуатации в составе небольших бытовых станций такой схемный подход обеспечивает вполне достаточную эффективность

Далее напряжение и ток ограничиваются до необходимой величины силовыми транзисторами. Эти компоненты схемы, в свою очередь, управляются чипом контроллера через микросхему драйвера. В результате на выходе пары силовых транзисторов устанавливается нормальное значение напряжения и тока для аккумулятора.

Также в схеме присутствует датчик температуры и драйвер, управляющий силовым транзистором, которым регулируется мощность нагрузки (защита от глубокой разрядки АКБ). Датчиком температуры контролируется состояние нагрева важных элементов контроллера PWM.

Обычно уровень температуры внутри корпуса или на радиаторах силовых транзисторов. Если температура выходит за границы установленной в настройках, прибор отключает все линии активного питания.

Вариант #2 – приборы MPPT

Сложность схемы в данном случае обусловлена её дополнением целым рядом элементов, которые выстраивают необходимый алгоритм контроля более тщательно, исходя из условий работы.

Уровни напряжения и тока отслеживаются и сравниваются схемами компараторов, а по результатам сравнения определяется максимум мощности по выходу.

Главное отличие этого вида контроллеров от приборов PWM в том, что они способны подстраивать энергетический солнечный модуль на максимум мощности независимо от погодных условий.

Схемой таких устройств реализуются несколько методов контроля:

• возмущения и наблюдения;
• возрастающей проводимости;
• токовой развёртки;
• постоянного напряжения.

А в конечном отрезке общего действия применяется ещё алгоритм сравнения всех этих методов.

Что такое контролер заряда аккумулятора и какие функции он выполняет?

Контроллер заряда аккумулятора — это специальное устройство, которое автоматически регулирует уровень тока и напряжения в устройстве. Заряд аккумулятора определяется разницей напряжения между двумя клеммами. Таким образом, контроллер предохраняет аккумулятор от избыточного перенапряжения и соответственно повреждения.

Однако, если рассуждать логически, многие приборы могут с легкостью обойтись без контроллера. Если подсоединить устройство напрямую к источнику напряжения, при этом контролируя силу тока и значение напряжения, можно избежать повреждений. Хотя в этом случае заряд устройства будет ниже — 70% от общей емкости аккумулирующего устройства. Таким образом, можно сделать вывод, что контроллер заряда позволяет зарядить устройство на 100%.

Если говорить о том, какие задачи выполняет контроллер, можно сказать:

• Модуль защиты аккумулятора оптимизирует всю систему питания, что позволяет устройству сохранить свои внутренние ресурсы.
• Кроме этого, контроллер позволяет избежать перегрузки системы, что может привести к поломкам основных механизмов.

Типы ПЛК

Все ПЛК, выпускаемые Schneider Electric, Mitsubishi, Beckhoff, Omron, Segnetics или Unitronics, четко разделяются по типам. Это же относится к классификации российской продукции, представленной , «Контар», «Текон» и другими. Конструктивно устройства принято обозначать как моноблочные и модульные.

В первом типе содержится полный набор входных, выходных цепей, процессор, источник энергии. Во втором предусмотрена сборка готового ПЛК из отдельных частей. Согласно МЭК 61131, количество и состав модулей варьируются в соответствии с назначением, характеристиками поставляемого заказчику устройства.

Модульный микроконтроллер может управлять посредством Ethernet соединения малопроизводительным собратом, выполняющим специфично назначенные функции (диагностика состояния периметра, безопасность охраняемой зоны). Маломощный адаптер питания в этом случае является отдельным модулем. Обобщенно функциональные возможности второго вида превосходят первый. Но в отдельных ситуациях (микроконтроллер управления чайником Berghof) достаточно моноблочного ПЛК.

Главное достоинство такой конструкции — компактность. При этом полностью завершенная конструкция платы, блока контроллера оборудуется дисплеем и устройством ввода-вывода, кнопочной панелью. Типичный пример — «умный» автоматный моноблок, отвечающий за стабилизацию напряжения.

Из нескольких ПЛК, смонтированных на стандартную рейку, набирается укрупненный узел управления. Первоначально конфигурация микроконтроллеров подразумевала замену существовавших релейных, полупроводниковых схем. Со временем задачи усложнились, но и сохранившиеся ограниченно производительные 8 и 16 разрядные процессоры по-прежнему востребованы в промышленности.

Способы подключения

Подключение завит от типа устройства.

Специально для пользователей, рядом с клеммами есть обозначения, что к ним подключать. Необходимо учесть строгую последовательность: 1. Подключите аккумулятор. 2. Включите предохранитель на плате, рядом с «+». 3. Вставьте контакты солнечных батарей. 4. Подсоедините контрольную лампу с напряжением 12 или 24 В.

Подключение заметно отличается от ШИМ:

1. Солнечную панель подключают к инвертору.
2. От него плюс заводят в прибор. На минусовой кабель ставят предохранитель.
3. Ко второму плюсу и минусу подключают АКБ с использованием предохранителей.
4. Инвертор и контроллер подключают к заземлению.

Последовательность и тип подключения будет незначительно отличаться:

1. Переведите клеммы в неактивное положение.
2. Достаньте предохранители.
3. Подсоедините батареи.
4. Подключите солнечные батареи.
5. Позаботьтесь о заземлении.
6. Добавьте в цепь датчик температуры.
7. Верните предохранители, активируйте клеммы.
