Виды дин-реек

Установка автоматического выключателя на din-рейку

В зависимости от формы крепежной планки известные образцы изделий этого класса делятся на следующие виды:

  • рельсы ТН типа (их разновидности – ТН 15, ТН 35, ТН 75);
  • изделия класса «C» (C20, 30, 40, 50);
  • планки G-типа (G 32).

Первая из этих конструкций по форме напоминает букву греческого алфавита «омега» и является самой распространенной среди выпускаемых промышленностью образцов. На ней традиционно крепятся корпуса электросчетчиков и автоматов.

У С-образных моделей боковые края загнуты вовнутрь, благодаря чему ее профиль позволяет фиксировать клеммные колодки особой формы и конструкции. G-планка является слегка измененной модификацией, используемой крайне редко и применяемой для тех же целей. Длина этих крепежных изделий в зависимости от производителя варьируется в пределах от 7,5 см до 2 метров, что позволяет размещать на них от 4 до 96-ти штук защитных приборов при стандартной ширине одного модуля автомата.

Преимущество первых конструкций – в удобстве установки, поскольку при наличии отверстий, набитых с шагом 10-15 мм, крепить стальную рейку намного проще. Зато литые образцы более прочные и надежные. Они не деформируются при наличии большого числа автоматов в распределительном щитке.

Дин-рейка (din-рейка) основные типы

Разделение реек на типы обуславливается их размером, конструкцией и материалом, из которого она сделана, существует ряд видов. По конфигурации они бывают:

  • ? — образные. Наиболее востребованная форма, используемая при установке автоматических выключателей, счетчиков, УЗО, а также дифавтоматов. У нас в стране она получила название ТН-35-7,5.
  • С – образные. Край таких реек загибают вовнутрь. Эта конфигурация способствует установить на данный вид реек клемменные планки и аппаратные прищепки.
  • G – образные. Очень редкий вид. Используются с такой же целью, как и тип С.

Размеры реек соответствуют стандартам ГОСТа. Первый вид может быть трех размеров: 35ммx15мм; 35ммx7,5мм; 15ммx5мм. При этом параметры 35×7,5мм имеют большой спрос при производстве электромонтажа. Рейки типа С имеют показатель соответствующий размеру 32×15мм. Третий вид имеет норматив 32x15x9мм.

Существуют рейки с отверстиями – перфорированные, и без – литые. Перфорированные изделия легче всего устанавливать. Второй элемент более крепкий, так как при большой нагрузке не выгибается.

По виду материала, из которого изготавливают данную конструкцию, эти модули бывают: оцинкованными и алюминиевыми. Второй тип наиболее чаще эксплуатируется.

Как установить?

Инструкция для установки din рейки проста:

Определить место для монтажа планки (важно при организации пространства заранее и визуально спланировать нахождение всех элементов системы, чтобы исключить путаницы, загромождения и лишних отверстий в стенке щитка).
Отмерить расстояние и при необходимости отрезать нужную длину.
Наметить места креплений на стенке щитка и рейке (достаточно одного крепежа на каждые 7-10 см).
Если профиль литой, дрелью сделать отверстия на поверхности.
Приложить рейку к стенке щитка.
Зафиксировать саморезами или болтами.
Проверить надежность креплений.

Особенности установки модульной розетки

Перед монтажом каждого электрического щитка необходимо четко определиться с количеством и порядком расположения всех модульных устройств, входящих в его состав. Это связано не только с необходимостью правильно составить общую схему электроснабжения квартиры, но и напрямую влияет на выбор корпуса распределительного устройства.

Каждый модульный элемент имеет четко определенный размер, который регламентируется стандартом DIN43880. В соответствии с этим документом ширина одного модуля принята равной 17,5 мм.

В зависимости от мощности, на сегодняшний день выпускают две разновидности розетки на дин рейку. Они отличаются, в первую очередь, размером.

Конструкция каждой такой розетки не имеет принципиальных отличий от устройства встраиваемых или накладных моделей. Такая розетка также имеет две рабочих клеммы, к которым подключаются фазный и нулевой провода. В зависимости от назначения, это устройство может быть оснащено заземляющими контактами.

Единственной особенностью таких розеток является их четко регламентированная форма и размер, а также наличие специальной защелки, позволяющей монтировать изделие на рейку.

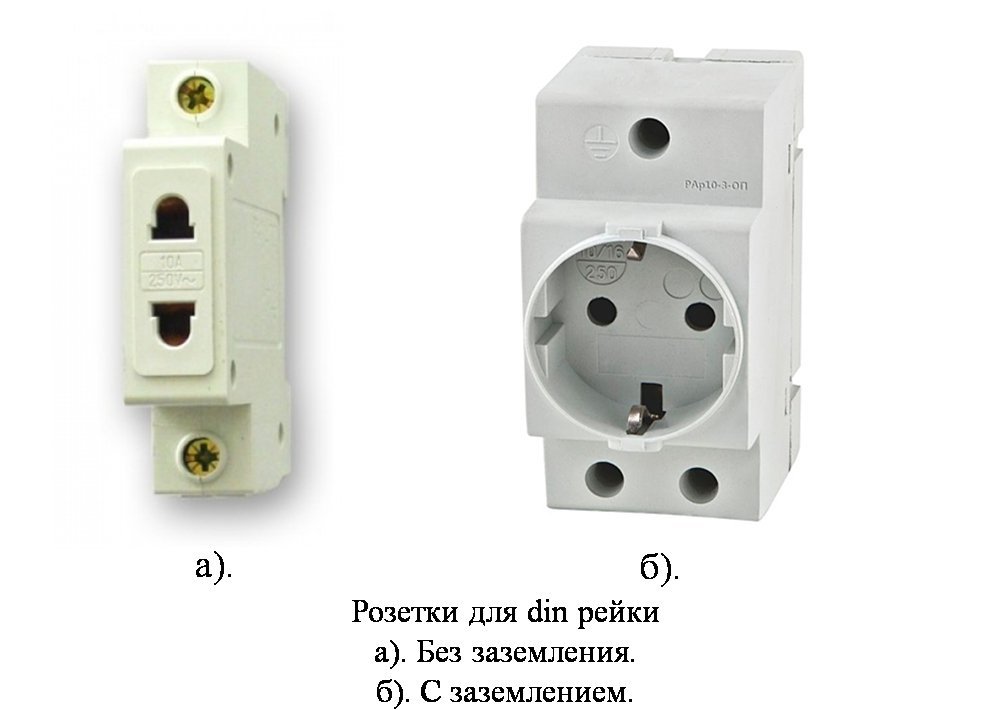

На рисунке представлены два наиболее распространенных типа розеток, предназначенных для установки на din рейке. Эти модели, помимо размера, отличаются наличием заземляющих контактов.

Розетка без заземления

Ширина этого устройства составляет 1 модуль (17,5 мм), оно очень компактно. Для установки такой розетки не приходится выделять много места. Предназначено подобное изделие для подключения маломощных потребителей, не требующих обязательного заземления, например, светильника или паяльника. Выпускаются модели с номинальным током 6 и 10 А.

Розетка с заземлением

Несколько более габаритной является розетка, имеющая ширину 2,5 модуля. Она оборудована заземляющими контактами и предназначена для питания потребителей, металлические части корпуса которых при работе должны быть заземлены. К таким устройствам можно отнести, например, ручной электроинструмент. Выпускаются модели, имеющие номинальный ток 10 и 16 А.

В пределах двух рассмотренных разновидностей существует достаточно большое количество вариантов конструктивного исполнения розеток, предназначенных для установки на дин рейку, которые предназначены для работы в разных условиях.

Большинство устройств, представленных в магазинах электротоваров, имеют степень защиты IP20, этого вполне достаточно для установки их в распределительном щитке.

Что касается расшифровки обозначения степени защищенности электрооборудования IP, то она очень проста. Первая цифра кода соответствует диаметру предмета, от воздействия которого защищено данное оборудование. Цифра 2 обозначает, что корпус устройства защищен от проникновения в него предметов диаметром более 12,5 мм (пальцев человека или подобных им объектов). Вторая цифра числового кода показывает степень влагозащищенности. 0 соответствует отсутствию какой-либо защиты от влаги.

При необходимости можно выбрать изделие, соответствующее более высоким нормам защиты. Например, розетка с заземлением Bemis 1/16A, имеющая степень защищенности от окружающей среды IP44, предназначена для эксплуатации в сложных условиях. Корпус этого изделия выполнен из прочного пластика, он надежно защищен от пыли и водяных брызг. Это дает возможность активно применять такие розетки на производственных предприятиях.

https://youtube.com/watch?v=7sz6sf-gUPg

Фото din рейки

Сразу же начнем разговор с того, что такое DIN-рейка и почему она так называется. Это приспособление было разработано Институтом Стандартизации Германии (Deutsches Institut fur Normung), благодаря чему и получило краткую аббревиатуру DIN. Также электрики могут называть эту рейку дин-рельсой, т.к она имеет похожую форму. Далее мы рассмотрим основные типы и размеры DIN-реек, применяемых в электромонтажных работах.

На сегодняшний день дин рейки различают по таким техническим характеристикам, как размер, форма, материал изготовления и конструктивные особенности. Первое с чего следует начать – типы профилей, которые могут быть:

Что касается размеров, согласно стандарту ГОСТ Р МЭК 60715-2003 ширина и высота изделия может быть следующей:

Обращаем ваше внимание на то, что дин-рейка в виде омега, которую также называют ТН-35 (общепринятое обозначение), может иметь три размера, а именно:

Длина бывает различной, в зависимости от производителя. Чаще всего выпускают планки длиной от 7,5 см до 2 метров, чего вполне достаточно для щитков от 4 до 96 модулей.

Также следует отметить, что планки бывают перфорированными (с отверстиями) и литыми. Преимущество первых заключается в более простой установке, т.к. достаточно просто прикрутить стальную рейку через готовые отверстия. Шаг перфорации обычно составляет 10-15 мм, чего вполне достаточно для удобного монтажа. Литые (неперфорированные) DIN-рейки более надежные, т.к. не прогибаются, если на них закрепить много автоматов в шкафу. Кстати, модульные автоматы крепятся на дин рейку следующим образом:

По материалу изготовления планки разделяются на алюминиевые и оцинкованные (из нержавейки). В электромонтажных работах чаще используют второй вариант.

Помимо этого существуют отдельные виды DIN-реек, а именно: углубленные и усиленные. Каждая из них применяется в своем особом случае.

Остается только просмотреть видео, на котором наглядно показывается, как крепить автомат на дин-рейку, а также в чем различие между производителями изделий:

Установка автоматического выключателя

Сравнение производителей

Вот и все, что хотелось рассказать вам о видах и размерах DIN-реек. Теперь вы знаете, какие бывают планки, чем они отличаются друг от друга ну и для чего собственно используются!

Что можно крепить на din-рейку

Монтажная din-рейка предназначается для того, чтобы крепить на неё следующие приборы:

  • Реле;
  • Аппараты защиты;
  • Клеммы;
  • Электросчетчики;
  • Реле освещённости;
  • Нулевые шины;
  • Реле напряжения;
  • Управляющие устройства (кнопки);
  • Реле контроля фаз;
  • Сигнальные устройства (лампочки);
  • Реле мощности.

Watch this video on YouTube

Дин-рейка для крепления автоматов и прочей модульной аппаратуры имеет по краям выступы, именно за счёт них она удерживает аппаратуру, которая на неё установлена. При этом аппарат может свободно двигаться вдоль такой дин-рейки. Если есть необходимость в том, чтобы ограничить перемещение аппаратуры, то для такой цели на рейку устанавливаются стопоры, которые не дают ей двигаться. Размещаются они по бокам.

Нередко для фиксации в крышке щитков делаются отверстия, которые соответствуют установленной технике. Часть отверстий закрыта шторками, которые легко удаляются, а часть – не полностью возможно открыть. На некоторых модульных электроприборах устанавливаются защёлки для надёжного прикрепления их к рейке. Чтобы закрепить прибор достаточно нажать защёлку до щелчка. Чтобы открепить элемент нужно воспользоваться отвёрткой плоско типа, чтобы отвести вниз такую защёлку.

Watch this video on YouTube

Обеспечить правильное закрепление аппаратуры на рейку достаточно легко. Для этого достаточно найти в Интернете и внимательно посмотреть видео с мастер-классом, где профессионалы обучают тому, как это сделать легче и проще.

Какие бывают виды клеммных соединительных колодок?

Как закрепить провода силового кабеля на стене — все способы

Что такое твердотельное реле и для чего оно нужно?

Какие существуют виды источников электрического тока?

Как собрать электрический распределительный щиток для квартиры

  Чем отличается УЗО от дифавтомата

Что такое импульсное реле — схема подключения для управления освещением

Галерея [ править | править код ]

Клеммы установленные на DIN-рейке

Примеры закрепления оборудования на DIN-рейке в электрощитке трёхфазной системы электроснабжения, слева-направо: клеммники (5 белых для фазных проводов, 1 синий для нулевого провода, 1 жёлто-зелёный для провода защитного заземления), трёхфазный модульный пакетный автоматический выключатель фаз по предельному току, трёхфазное устройство дифференциального тока (УЗО) с порогом срабатывания тока утечки в 30 мА, реле и контактор контроля фаз и защиты напряжения]]

При выборе электрощита, кроме исполнения (внутренний, накладной) и материала, из которого он изготовлен (пластик или металл) важным критерием являются его размеры, а точнее количество модулей щита.

За модуль в щите принято считать один однополюсный автоматический выключатель – автомат, со средней шириной 18 мм.

Одним словом, максимально возможное количество установки однополюсных автоматов в щите и есть количество модулей щита.

Поэтому, приобретая щит необходимо хотя бы приблизительно определиться с модульными элементами щита – автоматами, УЗО, счётчиком и т. д. и их количеством.

Вот примерные значения количества мест (модулей на DIN – рейке) основными модульными элементами:

Однополюсный автоматический выключатель – 1 модуль
Однофазный двухполюсный автоматический выключатель – 2 модуля
Трёхполюсный автоматический выключатель – 3 модуля
Однофазное УЗО (Устройство Защитного Отключения) – 3 модуля
Трёхфазное УЗО – 5 модулей
Трёхфазный дифференциальный автомат – 6 – 8 модулей (в зависимости от производителя)
Электросчётчик модульный на DIN – рейку – 6 – 8 модулей (в зависимости от производителя и исполнения)
Розетка модульная для щита на DIN – рейку – 3 модуля
Клемма на DIN – рейку – 1 модуль
Модульная шина для РЕ – проводника DIN – рейку – 5 модулей

Покупать щит лучше с небольшим резервом по количеству модулей – не стоит брать “впритык”. Напрмер, если общее количество модулей 12, то лучше приобрести щит на 16 модулей. Это даст нужный резерв в случае изменения схемы электропроводки или добавления новых “точек”.

При неполном заполнении щита модульными элементами во избежание попадания в электрощит посторонних предметов можно воспользоваться специальными заглушками для щитов под пустые модули. Это придаст большую эстетичность, улучшив внешний вид щита.

Типичные ошибки при монтаже

Подключение гребенчатой шины не является сложной операцией. Достаточно базового понимания того, как и куда должен протекать электрический ток. Однако даже опытные электромонтажники периодически допускают ошибки подключения гребенки:

  1. При монтаже необходимо учитывать максимальный ток изделия. Еще лучше использовать гребенчатую шину с запасом по току.
  2. В некоторых случаях целесообразно учесть и напряжение. Изоляция типичной гребенки рассчитана на 500 В. Иногда на производстве используется и более высокий вольтаж.
  3. Не стоит забывать про вилкообразные шины. Их максимальный ток составляет 63 А.
  4. Ошибки при выборе гребенки. Этот вид соединителя приобретается после покупки автоматических выключателей, когда известно их точное количество и расположение.

https://youtube.com/watch?v=uGfej7O6_1k

Материалы для изготовления и нагрузочные характеристики

Материал, из которого изготовлена конкретная дин-рейка, должен соответствовать ее назначению. Это значит, что необходимо учитывать предполагаемые нагрузки, в зависимости от которых подбираются стальные или алюминиевые изделия. Первые из этих образцов по своей структуре более прочные и выдерживают предельные нагрузки при минимальной толщине планки всего в 1 мм.

Под критическими или предельными нагрузками понимается ситуация, когда на рейке монтируются габаритные приборы типа преобразователей частоты, мощные магнитные пускатели или силовые трехфазные автоматы.

Нагрузочные характеристики

Стальные рейки толщиной 1,0 мм, выдерживают максимальные нагрузки и не имеют ограничений по монтажу

Поскольку типовая DIN-рейка выпускается как профильное изделие, она способна выдерживать большие деформационные нагрузки, чем металлическая пластина того же размера. Типовые нагрузочные характеристики дин-реек нормируются действующими стандартами по ряду признаков, включая тип металла. Алюминиевые планки выпускаются в следующих исполнениях:

  • рейки толщиной 1 мм, рассчитанные на монтаж одиночных модульных устройств: защитных автоматов, блоков УЗО, модулей питания;
  • планки 1,1 мм, предназначенные для установки одиночных приборов, размещаемых в несколько рядов;
  • те же изделия, но с показателем 1,4 мм, рассчитанные на модульное оборудование любого класса и массы.

Все эти изделия перед установкой нарезаются на отрезки нужной длины.

В комплект могут входить стальные рейки толщиной 1,0 мм, по нагрузочной способности аналогичные алюминиевой рейке толщиной 1,5 мм. Они могут выдерживать максимальные нагрузки без ограничений по весу и количеству посадочных мест в рамках допустимого размера. Кроме того, производители щитового оборудования нередко комплектуют распределительные шкафы рейками нестандартного профиля.

Модули

В случаях, когда вся конструкция успешно установлена и ничего из требуемого минимума не нужно, можно ее усовершенствовать дополнительными модулями. Они необязательны, однако будут весьма полезны тем, кто хочет потратить немного своего времени. Итак, в качестве таковых можно выделить:

Ограничитель. Необходим в тех случаях, когда движение автоматов не нужно и станет больше проблемой, чем полезной функцией. Возможна установка до тех пор, пока есть свободное место.
Розеточная группа. Потребуется только профессиональным строителям или тем, кто видит в этом смысл. Далеко не обязательное улучшение, однако достаточно полезно, если знать зачем использовать.
Вольтамперметр. Позволит в реальном времени мониторить потребляемую мощность. Полезно в случаях, когда нужно вести учет.
Распределительные блоки. Нужны для распределения питания

Особую важность обретают в трехфазном щите.
Счетчик. Благодаря ему можно отслеживать суммарное потребление щита. Единственной проблемой могут стать размеры, так как даже компактные зачастую большие.

Единственной проблемой могут стать размеры, так как даже компактные зачастую большие.

Однако всегда нужно помнить, что отличительной чертой модулей выступает их универсальность. А потому если есть вероятность того, что установленное новшество не сможет в дальнейшем быть оперативно демонтировано, то рекомендуется воздержаться от его использования.

Знание о рейках не сложно доступное и неспецифическое — оно доступно каждому. Однако столь простая информация о типах и способах крепления позволит сэкономить время и деньги на ремонте или строительстве собственного дома.

Оборудование на DIN рейку

: надежные автоматические выключатели и устройство защитного отключения (УЗО) для монтажа на DIN рейку

: AC/DC-DC преобразователи напряжения в конструктиве для крепления на DIN рейку

Для крепления электромонтажного оборудования

Современные производители электрооборудования уже предусматривают наличие DIN-рейки в щитовой. Однако при необходимости ее достаточно просто установить в любом нужном месте. Для этого профиль рейки перфорирован отверстиями, благодаря которым ее можно прикрепить на плоскости болтовыми соединениями или саморезами. Надо только заранее, до монтажа рейки, учесть ширину автоматов, которые вы будете на нее монтировать, чтобы им не было «тесно»! Разрезать DIN-рейку лучше болгаркой, но может с этим справиться и ножовка по металлу.

В современных квартирах полно электроприборов и всяческих устройств, так что электрощит может занимать площадь стены около квадратного метра, вмещать счетчик, десяток автоматических выключателей, нулевую рабочую и защитную шину и прочие важные элементы. Но при компактной «насадке» их на DIN-рейку в укромном месте не нарушается интерьер квартиры, не создается неудобств для жильцов.

Ленту вы закрепили, теперь надо «насадить» на нее все заранее заготовленные устройства. В современном мире электротехники они к счастью унифицированы. А поскольку все элементы современной автоматики адаптированы под DIN-рейки, их очень легко на нее «усаживать» – отжимаете плоской отверткой губку на автомате, затем легкое движение, щелчок – и все, автомат встал на свое место. Для установки одного модуля хватает несколько секунд, это ведь не то, что винтами в стену вживлять!

Кстати и обслуживать такую линейку приборов и устройств гораздо проще. Чтобы заменить автомат на типовых DIN- рейках в электрощитах, достаточно лишь ослабить на клеммах винты крепления проводов для их отсоединения, после чего фиксатор прибора сдвигается вниз и автомат снимается с рейки.

Все остальные детали при выборе столь необходимой вам DIN- рейки вам подскажут наши консультанты, и электромонтаж станет для вас простым, удобным и приятным, ну как при конструировании корабля из детского набора элементов ЛЕГО. Удачи вам!

Изобретение Немецкого института стандартизации, монтажные DIN-рейки позволяют унифицировать и упростить монтаж в электрораспределительных шкафах и шкафах автоматизации.

Размеры DIN-рейки для монтажа

Существуют DIN-рейки нескольких типоразмеров. Широчайшее распространение в электротехнике получили дин-рейки Ω-типа шириной 35 мм и глубиной 7,5 (рис.1) и 15 мм (рис.2).

рис. 1

рис. 2 рис. 3

Именно на них простым защёлкиванием крепятся стандартные модульные устройства (рис.3). Для демонтажа модульного устройства с DIN-рейки надо плоской отвёрткой отжать фиксатор. Кроме самых распространённых 35-мм дин-реек, есть также DIN-рейки других размеров: дин-рейки Ω-типа шириной 15 мм (рис.4), дин-рейки G- (рис.5) и С-типов шириной 32 мм.

рис. 4 рис. 5 рис. 6

Дин-рейки бывают с перфорацией, позволяющей закрепить дин-рейку, используя только отвёртку и саморезы, и без перфорации (рис.6). Шаг перфорации может составлять 10-15 мм.

Соответствие дин-рейки ГОСТ параметрам

DIN-рейка оказалась настолько удачным изобретением, что как стандартное средство монтажа дин-рейка была принята как в Европе (EN), так и во всём мире (IEC), включая Россию (ГОСТ Р МЭК 60715-2003). ГОСТ описывает стандартные размеры дин-реек Ω-, G- и С-типа. Размеры дин-реек, описанные ГОСТом, это максимальное пространство, которое занимает опорная конструкция рейки и средства крепления (рис. 7), края рёбер и допуски технологические (рис.8). Именно эти параметры являются стандартизированными, таким образом, толщина дин-рейки не является стандартизированным параметром, но обычно составляет от 1 до 1,5 мм.

рис. 7 рис. 8

Длина DIN-реек также может быть разной. Обычно, она составляет до 2 м, иногда производители наносят насечку для того, чтобы было удобно резать дин-рейку в соответствии с размерами электрощита.

В качестве материала используются алюминий, гальванизированная или оцинкованная сталь, реже медь и ПВХ. При выборе типоразмера и материала дин-рейки необходимо учитывать вес аппаратуры, планируемой к размещению на ней. Если для размещения компактных клемм подойдёт перфорированная дин-рейка Ω-типа шириной 15 мм из алюминия, то для монтажа контакторов на большие токи, силовых автоматов, источников питания, УПП и преобразователей частоты, могут понадобиться стальные дин-рейки , толщина которых составляет 1,5 мм. В ГОСТе приводится методология вычисления допустимых нагрузок для всех типоисполнений дин-реек.

Использование соединительных шин

Промышленность предлагает два типа «гребенок» для соединения модульных коммутационных аппаратов. У одного типа шин-гребенок контакты выполнены в форме штырьков. У другого типа контакты имеют форму вилки.

Гребенки состоят из токопроводящих шин (обычно медных) с контактами и пластикового изолирующего корпуса. Расстояние между контактами равно ширине одного модуля и составляет 18мм. Соединительные шины могут иметь от 1 до 4 полюсов.

Каждый полюс укладывается в отдельный паз корпуса и оказывается надежно изолированным от других токопроводящих шин. С помощью шины-гребенки можно соединять как однополюсные автоматические выключатели, так и трехфазные УЗО.

Соединительные шины выпускаются на 12, 24, 36 или 48 модулей. Шины можно разрезать для получения нужного количества модулей. Для резки можно использовать любой подходящий инструмент, например ножовку по металлу.

На корпусах шин маркируются следующие технические характеристики:

рабочее напряжение;

номинальный ток;

сечение токопроводящих шин.

Штырьковые соединительные шины подходят ко всем типам модульных коммутационных аппаратов. Для использования шин с вилочными контактами автоматы должны иметь специальные клеммы.

Применение гребенок требует больших материальных затрат, чем применение проволочных перемычек. Однако использование соединительных шин значительно сокращает время выполнения монтажных работ.

К тому же монтаж, выполненный с помощью гребенок, выглядит более эстетичным. В шкафах и щитах появляется больше места.

К недостаткам применения соединительных шин следует отнести невозможность замены несправных автоматов или УЗО без отключения соседних коммутационных аппаратов.

Подводя итог можно сказать, что использовать перемычки лучше при малом количестве модульных аппаратов на рейке. В случае большого объема монтажа целесообразно применять соединительные шины.

Разновидности DIN-реек

Ввиду того, что для крепления модульной розетки зачастую используют дин рейки, рассмотрим их разновидности.

В зависимости от профиля различают несколько видов приспособления:

  1. Ω-тип (Омега) или ТН35. Свое название данный тип получил благодаря изогнутым наружу концам рейки. В сечении изделие напоминает букву Омега греческого алфавита. Иное название взято из-за унифицированного размера, ее ширина составляет 35 мм. Этот вид является модерновой и наиболее используемой разновидностью приспособления. В нашей стране она классифицируется как рейка для установки и крепления низковольтных приборов управления и распределения. Кроме того, есть вспомогательная модификация типа Омега с уменьшенной шириной и толщиной профиля. Она не предназначена для монтажа оборудования, но используется для крепления зажимов с тем, чтобы соединять провода монтируемых приборов.

  2. G-тип. По внешнему виду изделие напоминает букву G латинского алфавита – от этого и получило свое название. Его концы загнуты во внутреннюю часть профиля, один из которых меньше и ниже другого. Применяется при установке и обсаживании колодок для соединения проводов, аппаратных зажимов и клемм.
  3. С-тип. Также, как и предыдущий тип, данная разновидность получила название благодаря форме профиля, концы которого загнуты внутрь и имеют одинаковую длину, напоминающий букву С. Область применения рейки данного типа аналогична G-типу. Тем не менее, определенные устройства или дополнительные приборы, которые требуется установить в щитке, крепятся исключительно на такую форму рейки.

Кроме своей конфигурации дин рейки различаются по материалу изготовления:

  1. Сталь со специальным покрытием. Является одним из основных видов материала. Дополнительный слой покрытия обеспечивает защиту изделия от негативного воздействия внешней среды и предотвращает коррозионное разрушение.
  2. Медь.
  3. Алюминий.

В зависимости от производителя приспособления могут иметь отверстия или насечки, позволяющие без труда их закрепить или разделить на отрезки необходимой длины.

Касательно размеров реек, следует заметить, что они стандартны:

  • 35х7,5 мм – наиболее распространенный вариант ввиду того, что большинство электроприборов рассчитано для монтажа посредством реек с данными параметрами;
  • 35х15 мм – используется в некоторых областях промышленности для монтажа и крепления профессиональных электротехнических установок;
  • 15х5 мм – применяется для установки нестандартных навесных установок, задействованных в узких промышленных областях.

https://youtube.com/watch?v=E77hsiQELqI

Как разместить приборы?

Автоматические выключатели, счетчик или шины на din рейку размещаются при помощи зажимов, предусмотренных на корпусе самого оборудования. Чаще всего таких фиксаторов два или четыре: один, два неподвижных сверху и один, два неподвижных снизу.

Сам процесс монтажа следующий:

  • Повесить прибор на верхний крепеж.
  • Разместить модуль для din рейки в необходимом месте, двигая по всей длине.
  • Оттянуть плоской отверткой нижний фиксатор и зацепить за край планки.
  • Возвратить зажим на место нажатием (или это произойдет автоматически, если механизм оснащен пружиной).

При необходимости усилить защиту и исключить соскальзывание можно при помощи некоторых методов:

  • приобрести и установить специальные фиксаторы;
  • немного разогнуть концы планки пассатижами.

Тоже касается и самой металлической рельсы, ведь с ее помощью можно в разы облегчить процесс сбора электрощитка, грамотно организовать размещение всех модулей и оборудования и значительно повысить безопасность любых будущих электротехнических работ.

Таблица номинального тока S203 С

Количество полюсов Номинальный ток Кол-во модулей Серия Артикул производителя
In A
3P 0.5 3 S203 C0.5 2CDS253001R0984
3P 1 3 S203 C1 2CDS253001R0014
3P 1,6 3 S203 C1.6 2CDS253001R0974
3P 2 3 S203 C2 2CDS253001R0024
3P 3 3 S203 C3 2CDS253001R0034
3P 4 3 S203 C4 2CDS253001R0044
3P 6 3 S203 C6 2CDS253001R0064
3P 8 3 S203 C8 2CDS253001R0084
3P 10 3 S203 C10 2CDS253001R0104
3P 13 3 S203 C13 2CDS253001R0134
3P 16 3 S203 C16 2CDS253001R0164
3P 20 3 S203 C20 2CDS253001R0204
3P 25 3 S203 C25 2CDS253001R0254
3P 32 3 S203 C32 2CDS253001R0324
3P 40 3 S203 C40 2CDS253001R0404
3P 50 3 S203 C50 2CDS253001R0504
3P 63 3 S203 C63 2CDS253001R0634
3P 80 3 S203 C80 2CDS253001R0804
3P 100 3 S203 C100 2CDS253001R0824

Особенности выбора

При подборе необходимого приспособления учитывают такие нюансы:

  • Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу
  • Фотореле для уличного освещения — критерии выбора, советы по подключению и размещению устройства (135 фото)
  • Устройство импульсной защиты: классификация, схема подключения ограничителя и советы по выбору устройства (155 фото)
  • Особой популярностью пользуются рейки в 1 мм из стали при длине 1 м. Это универсальный вариант, который дешевле алюминиевого аналога.
  • Пластины режутся под размер щитов. Выбор производится по размерным характеристикам ящика, куда будет производиться монтаж. Для новых креплений размер планки должен предусматривать запас.
  • Когда ставятся модули для din рейки, обычно берется пластина ан 10-15 мм плюс запас.
  • Если покупается собранные щиты, то в них уже установленные рейки нужного размера.

Крепление рейки производится по краям. Следует избегать провисания, размеры должны четко соответствовать месту установки. При необходимости целесообразно применять специальные держатели.

Целесообразность применения с учетом достоинств и недостатков

В первую очередь рассмотрим плюсы от применения гребенки:

  1. Бесспорное качество коммутации, контакт с ответвлением жилы намного надежней, чем при использовании моножильного провода в качестве перемычки. Соответственно, практически исключается перегрев контактной площадки и связанные с этим многочисленные проблемы.
  2. В большинстве случаев шины гребенки на шесть модулей и более рассчитаны на нагрузку 63А (ГОСТ Р 50030.5.1-99). Чтобы провод выдерживал такую нагрузку, у него должно быть сечение не менее 16мм2, что существенно усложняет работу с ним.
  3. В щитке сокращается количество проводов, это отражается на аккуратности разводки и ее наглядности. Соответственно, при необходимости, разобраться с ней не составит труда. Чтобы убедиться в этом, достаточно посмотреть на рисунок 7.

Рисунок 7. Если применять гребенку, самостоятельно выполнить качественную разводку сможет каждый Безусловно, любое решение имеет свои слабые стороны, в рассматриваем случае к ним относятся следующие особенности:

  1. Часто возникают проблемы, при попытке установки защитных устройств разных брендов. Это может быть связано с габаритами приборов, разным уровнем расположения контактных площадок и другими различиями в конструкциях. В результате, соединить между собой разнотипные АВ не представляется возможным.
  2. Проблемы в случае ремонта. Если требуется заменить вышедшее из строя устройство, понадобиться ослабить крепление на всех отводах, в противном случае снять гребенку для демонтажа не получится.
  3. С модернизацией щитка также возникают проблемы. Например, когда возникнет необходимость поставить дополнительно еще один однополюсный прибор, потребуется замена шины, либо устанавливается переходная перемычка, что негативно отразится на качестве контакта.
  4. При ремонтных работах или модернизации возникает необходимость обесточивать все подключенные к гребенке устройства, в некоторых случаях это может вызвать проблемы.
  5. Стоимость такого решения значительно выше, чем использование перемычки из моножильного провода, особенно если речь идет о брендовой продукции.

Говоря о целесообразности применения, то следует заметить, что для подключения двух-пяти устройств применять гребенку не имеет смысла, Поскольку большинство производителей практически не выпускают шины рассчитанные менее, чем на 6 модулей, они придерживаются того же мнения.

Виды реек

DIN-рейки производятся из гальванически обработанной стали либо алюминия. Некоторые модели перфорированы вдоль всей своей длины для удобства распределения на составляющие требуемого размера.

По типу профиля

По форме профиля рейки разделяются на следующие типы:

  1. Омега-образный профиль, являющийся самым востребованным. Изделия применяются для монтажа распредщитков: установки автоматических защитных приборов, счетчиков и прочих необходимых аппаратов. Губки реек выгнуты в наружную сторону. Ширина устройства равна или 15, или 35 см. По высоте губок производится три типовых размера — 5, 7,5 и 15 мм.

Дин-рейка типа Омега с указанием основных размеров во всех видах исполнения

  1. С-образная рейка предполагает наличие вогнутых краев высотой 15 мм. Такое изделие используется для монтажа аппаратных зажимов и колодок клемм.

Рейка в форме литеры С отличается симметричностью формы по отношению к вертикальной оси

  1. Профиль G-образный используется реже иных реек. Применяется для монтажа некоторых моделей приборов, ввозящихся из-за границы. Отыскать рейку этого типа в нашей стране достаточно трудно.

Рейка G-образной формы в нашей стране не имеет широкого распространения Концы реек типа G вогнуты внутрь, один из них короче другого — высота составляет 9 и 15 мм. Ширин рейки — 32 мм.

По перфорации

По своему прямому предназначению Дин-рейка служит монтажной шиной, представляющей собой профилированную полоску из стали. Горизонтальная площадка в большинстве типах реек перфорирована отверстиями овальной формой, необходимыми для прикрепления изделия в точке его установки. Отверстия располагаются на удалении друг от друга в 10-20 мм.

Также выпускаются рейки и без перфорации, для монтажа которых требуется предварительная наметка и сверление отверстий для крепежа на расстояниях в соответствии с требуемыми размерами.

По способу изготовления

По способу производства изделия разделяются на:

  • штампованные;
  • литые.

Литые рейки обладают высокой надежностью и способны выдерживать значительные нагрузки, не теряя свою форму и свойств от их воздействия.

По материалу изготовления

В зависимости от использующегося при изготовлении материала Дин-рейки разделяются на:

  • стальные, усиленные защитным гальваническим покрытием;
  • алюминиевые, отличающиеся легкостью.

Алюминиевая рейка DIN усиленной конструкции с перфорационными отверстиями для крепления в щитке

По прочим параметрам

DIN-рейки выпускаются также с уменьшенной толщиной и шириной профиля. В иных моделях имеются специальные засечки, при помощи которых изделие разделяется на кусочки требуемой протяженности.

Преимущества применения

Основным преимуществом использования реек DIN можно назвать обеспечение простоты и удобства монтажа в распредщитки модульных приборов различного назначения независимо от типа их конструкции.

Выполнение профилактических работ в электрощитках с установленными DIN-рейками отличается простотой и легкостью. Чтобы выполнить замену УЗО либо иного прибора необходимо просто отключить соединения проводков и демонтировать прибор, освободив защелку. Монтаж нового устройства осуществляется в обратном порядке.
