Заземление розетки в квартире и частном доме

Особенности установки заземления в частных домах, на даче

Жителей частных домов также часто интересует вопрос о том, как сделать заземление в розетке. Обычно, такие дома подсоединены к однофазным сетям с  220 Вт.

При установлении системы заземления на даче, частном доме важно учитывать сопротивление грунтов, на которых расположена конструкция. Те виды грунтов, которые отличаются меньшими показателями сопротивления, достаточно глубоко расположены, поэтому даже при сильных углублениях провода достичь самого высокого результата не получится

Проблему можно решить такими способами:

  • Увеличить глубину, на которой установлены штыри электропроводки;
  • Увеличить количество штырей, площади их расположения.

На даче можно установить своими руками систему, которая состоит из металлических элементов. Для этого нужно подготовить:

  • Профили из металла;
  • Аппарат для сварки;
  • Кувалду;
  • Инструменты для работы с землей.

При выборе места расположения таких профилей нужно учесть, что шина должна удобно «подходить» к щитку распределения. Самым оптимальным расстоянием считается от 3 до 6 метров.

В качестве электродов используют обычные уголки из стали с размерами 50×50. Толщина указанных элементов не должна быть меньше 5 мм. Также можно использовать и оцинкованные трубы, толщина стенок не должна быть больше 3.5 мм.

Этапы:

  1. Делаем разметку.
  2. Роем маленький котлован с глубиной до 1 метра, а также траншею с такой же глубиной.
  3. Подготавливаем электроды с необходимой длиной, обрезаем края под углом.
  4. Вбиваем электроды в землю с помощью кувалды.
  5. Заглубляем электроды таким образом, чтобы они немного выступали над поверхностью — около 200 мм.
  6. Связываем электроды шиной и применяем сварку.
  7. Прокладываем шину в сторону фундамента, привариваем к забитому электроду и укладываем в траншею.
  8. Крепим шину к цоколю.
  9. Чтобы провести провод через цоколь нужно сделать отверстие, вставить в него гильзу из пластика. Сечение провода — 16 или 25 миллиметров квадратных.
  10. Заводим провод к щитку.

Если возникли трудности и не получается правильно забить уголки, необходимо воспользоваться методом, с помощью которого проводят бурление скважин. Это позволит установить профили на нужную глубину. После того, как все электроды будут установлены, их нужно плотно заполнить раствором из грунта. Часто еще добавляют соль, что делает смесь более плотной.

Очень часто для установки системы заземления используют готовые комплекты, которые отличаются удобностью в работе. Их изготавливают заводы, поэтому все характеристики, а также особенности данных элементов находятся под строгим контролем.

Состав комплекта:

  • Набор штырей (каждый штырь оснащен специальной соединительной муфтой);
  • Дополнительные элементы для работы (насадка для ударов, специальный переходник).

Используя данную систему, нужно будет сделать монтаж только одного штыревого электрода, только особенность в том, что он должен находиться на большой глубине — до 15 метров.

Установка требует выполнения таких шагов:

  • Роем котлован небольших размеров (глубина до 1 метра);
  • Последовательно вбиваем штыри;
  • На остальной участок земли «одеваем» зажим.

Именно в последний элемент потом вбивается шина, через которую и будет проходить ток. Дальше она протягивается в дом, подключается к распределительному щитку. После этого в доме можно устанавливать розетки, подключать их к электричеству.

Учитывая все вышеизложенное можно говорить о том, что без заземления просто не обойтись. Если есть уверенность в своих силах, можно внимательно просмотреть и выучить все рекомендации, в результате чего установить розетку с заземлением своими руками. Если же нет желания, стоит обратиться к профессионалам своего дела, которые быстро и эффективно выполнят такую работу.

Что делать, если контура заземления в многоэтажном доме не имеется?

Два выхода из этой ситуации уже были продемонстрированы (замена всей проводки в доме и установка автоматов УЗО). Но последний из них обеспечивает только мгновенную защиту, при этом работает в связке с заземлителем.

Поэтому правильным выбором будет замена двужильных кабелей трехжильными. Необходимо обустроить контур заземления с тыльной стороны дома. Разводка заземляющей жилы по отдельным квартирам выполняется с помощью медной шины, имеющей равное или большее сечение по сравнению с проводником PEN, который входит в кабель, подведенный к дому.

Перед тем как заземлить розетку, нужно соорудить защитный контур. Недалеко от отмостки (не менее 1,5 м) делают треугольные траншеи со сторонами по 1,2 м на глубину 0,6 м. К отмостке прокапывают дополнительную траншею, по которой будет осуществляться подводка заземления к распределительному шкафу в подъезде.

По углам треугольника забивают металлические трубы или уголки небольшого диаметра длиной от 2,5 м.

Их вершины соединяют привариванием металлосвязи (стальных полос 40х4 мм необходимой длины).

После линию заземления от этой конструкции ведут до распределительного шкафа подъезда:

  • от ближайшей вершины треугольника по дополнительной траншее прокладывают стальную полосу того же сечения, что и у металлосвязи;
  • ее конец дюбель-гвоздем фиксируют к домовой стене;
  • установленная конструкция засыпается землей и трамбуется.

После протягивания линии заземления до распределительного шкафа в подъезде каждый собственник сможет пробросить до него свои шины заземления, присоединив их к главной. С помощью выполнения этих трудоемких, но не сложных действий находят решение, как сделать заземление в старом доме.

Как самостоятельно подключить электроплиту?

Как подключить сетевую интернет розетку RJ-45 — схема распиновки

Какие виды систем заземления существуют и что такое защитное заземление?

Как пользоваться и как настроить таймер розетку?

Как подключить двухклавишный выключатель самостоятельно

Как подключить розетку фаркопа к автомобилю: схема розетки прицепа

Соединяем жилы проводов в схему подключения розетки

В нашей схеме участвуют два провода, питающий распределительную коробку (расположен слева) и отходящий на розетку (расположен снизу), снимаем с обоих проводов наружную изоляцию.

Соединение жил в схему будем производить методом скрутки проводов между собой.

На данном этапе хочу обратить ваше внимание на один важный момент. В примере используется метод скрутки, так как он является наиболее наглядным для понимания и восприятия принципа выполнения схемы. В настоящее время правилами устройства электроустановок в чистом виде этот метод запрещен ПУЭ п2.1.21

В настоящее время правилами устройства электроустановок в чистом виде этот метод запрещен ПУЭ п2.1.21.

К разрешенным методам соединения жил проводов относятся:

  • опрессовка;
  • сварка;
  • пайка;
  • винтовые, зажимные и тому подобные сжимы.

Более подробно данный вопрос будет разобран в соответствующей инструкции, в настоящее время статья находиться в написании, но уже в ближайшее время появится на нашем ресурсе.

Скручиваем между собой сначала две белые, фазные жилы провода.

Протягиваем готовую скрутку плоскогубцами, торчащие концы откусываем.

Аналогичным образом соединяем две синих, нулевых жилы провода.

Затем, две жилы заземления.

Схема подключения розетки завершена.

Устанавливаем защитную крышку на механизм розетки.

Изолируем скрутки проводов с помощью изоляционной ленты.

И укладываем их в распределительную коробку.

Теперь, нам необходимо проверить работоспособность готовой схемы. Для этого, подаем на нее напряжение, переведя рычажок автоматического выключателя из нижнего положение – “выключено”, в верхнее положение – “включено”.

Проверку выполняем сначала указателем напряжения, затем, используя любой электроприбор, просто включив его в розетку.

Розетка готова к эксплуатации.

Рисунок. Схема подключения розетки.

В этой работе мы использовали следующий материал:

  • распределительная коробка – 1 шт.;
  • подрозетник – 1 шт.;
  • провод – измеряется по конкретным меркам вашего помещения;
  • розетка – 1 шт.;
  • контакт заземления – 1 шт.;
  • двухполюсный автоматический выключатель – 1 шт.;
  • изоляционная лента – 1 шт..

Сколько мы сэкономили сделав схему подключения розетки своими руками:

  • вызов электрика – 200 рублей;
  • монтаж распределительной коробки внутренней установки – 550 рублей;
  • монтаж подрозеткника внутренней установки (изготовление отверстия, установка) – 200 рублей;
  • монтаж двухполюсного автомата – 300 рублей;
  • монтаж контакта заземления – 120 рублей;
  • штробление стен (1 метр – 120 рублей, для примера возьмем 8 метров) – 960 рублей;
  • монтаж провода открыто, высотой до 2 метров (для примера 2 метра, спуск до розетки, 1 метр – 35 рублей) – 70 рублей;
  • монтаж провода свыше 2 метров (1 метр – 50 рублей, например 8 метров) – 400 рублей;
  • монтаж и подключение розетки с заземлением скрытой установки – 200 рублей.

ИТОГО: 3000 рублей

*Расчет произведен для электропроводки скрытого исполнения

Виды

При выборе штепсельных розеток обратите внимание на виды устройств, отличающихся по характеристикам и сфере применения. Электрические узлы для подключения штепселя бывают следующих видов

Влагозащищенные

Конструктивно имеют специальную крышку, защищающую электрические контакты от попадания влаги. Предусмотрены и другие конструктивные элементы, исключающие короткое замыкание из-за высокой влажности в помещении, где установлен узел. Устанавливаются на улице, в ванных комнатах, саунах и кухнях.

Влагозащищенные розетки отличаются по классу защиты (IP). При классификации используется две цифры. Первая (1-6) отображает степень защиты от пыли, а вторая (1-8) от влаги. Чем выше этот параметр, тем лучше.

К примеру, розетки класса IP68 применяются в бассейнах, фонтанах, промышленном оборудовании.

С УЗО

Современные модели часто оборудуются устройством защитного отключения, обеспечивающим снятие напряжения при КЗ или резком увеличении нагрузки.

Рекомендуются для подключения ответственных электроприемников — микроволновок, холодильников и других устройств.

Некоторые модели реагируют на изменение напряжения. В случае превышения или снижения уровня по отношению к уставке происходит отключение.

Со встроенным контроллером времени

Конструктивно имеется счетчик, обеспечивающий снятие напряжения по истечении определенного времени. Уставка устанавливается вручную или задается производителем.

Штепсельное устройство со встроенным контроллером будет полезно там, где необходимо своевременное отключение питания (аквариум, бойлер, котел и т. д.).

По принципу действия устройства бывают:

  1. С механическим контроллером. Напряжение снимается путем ослабления пружинного элемента через заданный временной промежуток. В результате на электроприбор подается напряжение.
  2. С электронным контроллером. Здесь главная функция возлагается на микропроцессор, воздействующий на тиристорный ключ с последующим отключением питания. Особенность изделий состоит в возможности задания нескольких уставок и даже создания графика включений и отключений.

Больше про розетки с таймером https://elektrikexpert.ru/rozetki-s-tajmerom-ustrojstvo-nastrojka.html.

Со встроенным счетчиком

Особенность штепсельных розеток со счетчиком — наличие дисплея, отображающего текущее потребление электроприемника в кВт*ч. Информация отображается с помощью цифр вверху или внизу конструкции.

Вокруг штепсельной вилки может быть подсветка, сигнализирующая об уровне нагрузки. В зависимости от силы тока цвет меняется от голубого (небольшая нагрузка) до красного (максимальный ток).

Универсальная бытовая

Универсальные штепсельные розетки имеют стандартную форму разъемов, позволяющую подключать разные типы вилок. Во многих моделях предусмотрен встроенный USB адаптер для зарядки разных девайсов.

Умные розетки

Особенность смарт-розеток — возможность контроля подачи питания и управления (включения/отключения) с помощью смартфона и установленного на нем приложения.

Применение умных розеток позволяет задавать графики подачи и снятия напряжения, дистанционно проверять факт включения оборудования и решать иные задачи.

Типы штепсельных розеток

В разных странах внешний вид и конструкция штепсельных розеток может различаться.

Кратко рассмотрим каждый из типов:

  1. «А». 2-контактный штепсель без заземления. Штыри плоские, имеют ширину 6,35 мм и длину 1,524 мм. Находятся на расстоянии 12,7 мм. Разъем применяется в США для напряжения от 100 до 127 В, 60 Гц. В Японии используются похожие вилки, но напряжение сети 100 В, а частота 50 Гц.
  2. «В». Конструкция такая же, как в штепсельной розетке типа «А». Разница состоит в наличии заземляющего разъема внизу. Применяемое напряжение — от 100 до 127 В, но в некоторых странах подается 220 В. Встречается в Канаде, США, Японии.
  3. «С». Конструктивно предусмотрены входы под два штыря диаметром 4 или 4,8 мм. Длина и расстояние между гнездами — 19 мм. Рабочее напряжение — 220 В. Применяется в Германии, Италии, Франции и ряде других стран ЕС, а также в России, Украине.
  4. «D». Особенность — три контакта круглого сечения, размещенные в форме треугольника. Первоначально это был британский стандарт, который в дальнейшем получил распространение в Пакистане, Индии и ряде других государств (тех, которые электрифицировали британцы).
  5. «Е». В отличие от прошлого типа, верхний центральный штырь выступает из розетки и входит в углубление на штепселе. Применяется во Франции и ряде стран Евросоюза.
  6. «F». Особенность штепсельной розетки состоит в наличии заземляющих контактов вверху и внизу. В РФ такое изделие называется «евровилка». Заземление выполняется с помощью специальной скобы из металла, а максимальный ток равен 16 Ампер. Применяется во многих странах, в том числе в Германии, государствах бывшего СССР.
  7. «G». Внешне представляет собой розетку с тремя контактами. Фазный и нулевой имеют прямоугольное сечение и размеры 6,35х3,97 мм. Расстояние между ними — 22,2 мм. Заземляющий контакт имеет другой размер — 3,97х7,92 мм. В вилке обязательно встраивается предохранитель, обеспечивающий защиту фазного провода от КЗ. Применяется в Англии и странах, которые ранее были колониями. Также тип «G» используется в Саудовской Аравии.
  8. «H». Особый тип штепсельной розетки, который не совмещается с другими видами. Контакты размещены в форме буквы «Y». Максимальный ток составляет 16 Ампер. Применяется в Израиле (совмещается с другими типами) и в районах Сектора Газа.
  9. «I». Конструктивно заземляющий контакт находится в центре внизу, а два других (фаза и ноль) справа и слева вверху. В отличие от разъема «H» верхний контакты развернуты в другую сторону. По максимальному току такие вилки отличаются и бывают на 10, 20, 25, 32 Ампера. Применяются в Австралии, Китае. Аргентине, Уругвае и ряде других стран.
  10. «J». Это швейцарский тип штепсельной розетки. Внешне похожа на евровилку с той разницей, что заземляющий контакт немного смещен ближе к центру, а полюсные основания не имеют изоляции. Если не полностью вставить изделие, можно попасть под напряжение. Номинальный ток составляет до 10 А, а с заземлением — 16 А.
  11. «К». Это датский тип розетки, который также подходит для типа «С». Конструктивно представляет собой два разъема (фазный и нулевой) в виде штырей, расположенных под углом. Заземляющая часть имеет форум обрезанного круга.
  12. «L». Представляет собой штепсельную розетку с тремя подряд углублениями. Диаметр штырей — 5 мм, а расстояние между ними — 8 мм. Применяется в Италии.
  13. «М». Очень похожа на тип «D», но отличается диаметром штырей (он больше). Между фазным и нулевым разъемом расстояние 2,54 см. Применяется во многих странах — Шри-Ланка, Пакистан, Намибия, Гонконг, Ботсвана, ЮАР ид другие. Используется для сушильного оборудования и кондиционеров в Израиле и Сингапуре.
  14. «N». Состоит из трех круглых разъемов. Похоже на тип «J». Два основных находятся на расстоянии 1,9 см, а заземляющий расположен на 3 мм выше. Напряжение — от 200 до 250 В. Ток — 16 А. Используется в Южной Африке.

Отметим, что многие страны применяют несколько типов розеток. К примеру, в странах СНГ можно встретить типы С, F и Е.

https://youtube.com/watch?v=iy4naMPK2_4

Технология монтажа: как сделать?

Совет
Необходимо изучить тип монтируемой розетки, выбрать наиболее подходящую методику.

монтажа розетки

Как поставить устройство накладного типа?

Действия должны выполняться по такому алгоритму:

  1. В квартире или доме отключается питание в сети.
  2. С прибора снимается декоративная крышка.
  3. К месту фиксации прикладывается прибор.
  4. Точки, в которые будут вкручиваться дюбели, отмечаются карандашом или маркером.
  5. Дрелью просверливаются углубления на глубину, равную кожуху дюбелей.
  6. Вставляются кожухи, расширяется верхняя часть отверстия, если нужно, чтобы шапочки не мешали плотному прилеганию прибора к стене.
  7. Дюбели вставляются в отверстия монтажной планки, вкручиваются отвёрткой или забиваются молотком.
  8. В клеммы заводятся провода нуля и фазы.
  9. Розетка фиксируется, проверяются на прочность крепления.
  10. Проверяется работоспособность.

Изделия скрытой проводки

  1. Требуется отметка места крепления, а если нет проложенных от распределительной коробки проводов, то и пазов под проводку.
  2. Высверливается углубление под коробку корончатым сверлом или с победитовым напылением (в бетонных, кирпичных стенах).
  3. Штробятся канавы для укладки проводки.

Подключение после таких операций выполняется так:

  1. В квартире отключается питание сети.
  2. Отверстия подготавливаются, очищаются от пыли.
  3. С помещением на внутреннюю полость цементного или гипсового раствора вставляется подрозетник.
  4. Необходимо дождаться схватывания материала, чтобы не нарушить положение коробки.
  5. Для подключения проводов от распределительной коробки снимается изоляция с 0,5-1 см на конце.
  6. Провода заводятся в отверстия клем, закрепляются закручиванием шурупов. Необходимо хорошо их затянуть, чтобы болтающийся провод не приводил к нагреву или искрению контакта.
  7. Прибор устанавливается на саморезы, фиксируется на подрозетнике.
  8. Проверяется работоспособность.

правильной установке розетки
Внимание
Напряжение между заземлением и фазой, нейтралью и фазой должно быть 220 В, если измерения проводятся мультиметром.

Схема подключения устройства

  1. Сначала на расстоянии примерно 10 см от края необходимо зачистить общую изоляцию провода, чтобы получить доступ к трём жилам. Даже примерно на 0,5-1 см снять ножом или кусачками изоляцию с концов проводов. Необходимо очень аккуратно выполнять все операции, чтобы не повредить изоляцию, что приведёт к короткому замыканию и перегоранию розетки. Для подключения заземляющего провода есть дополнительное отверстие, которое расположено дальше от силовых выходов. На функционирование прибора очерёдность подключения проводов не влияет.
  2. Необходимо обеспечить хорошую изоляцию и надёжность контактов. Для этого надеваются термонасадки, подсовываются поближе к клеммам и оплавляются зажигалкой. Главное — не передержать огонь, чтобы не расплавить изоляцию полностью, достаточно 1–2 секунд.
  3. Нужно прочно затянуть шурупы, которые фиксируют провода, чтобы из-за плохого контакта не возникал разогрев или искрение.

Установка розетки открытой проводки

Наружный тип проводки прокладывается по стеновой поверхности посредством разных вариантов фиксации. Основные преимущества такого способа представлены простотой ремонтных работ, отсутствием необходимости выполнять штробление, быстротой и легкостью монтажа.

Прокладка проводов и кабелей осуществляется:

  • по стеновой или потолочной поверхности;
  • с использованием коробов;
  • с применением труб;
  • внутри электрических наличников;
  • внутри плинтусов.

Открытая проводка

Подключать несколько быстроразъемных конструкций можно параллельным шлейфом или так называемой «звездой» с использованием распределительной коробки.

Приборы накладного типа характеризуются наличием задней монтажной планки, имеющей специальные отверстия, облегчающие фиксацию конструкции.

Розетка с заземлением 220 В на 16 и 32 А – технические характеристики

Если взять Европейскую часть континента и всю Россию, то там стандартное напряжение (U) в сети составляет от 220 до 240 В. Обычные розетки рассчитаны на напряжение 220 В с нагрузкой мощностью не более 3,5 кВт.

Эксплуатация таких розеток ограничивается в пределах бытовой техники не большой мощности и рассчитаны на ток (I) 16А.

Если взять электрические приборы более мощные (электроплиты, духовые шкафы и другие электроприборы), то для них предусмотрены другие розетки с предельным током (I) 32 А и предельно допустимой мощностью 7 кВт.

Степень защиты от пыли (предметов) и влаги у розеток разные. Некоторые вообще не имеют никакой защиты, а некоторые имеют IP20, IP44, IP54 и другие. Чем выше IP, тем выше защита. Например, IP54 – «5» защищает от всевозможных предметов полностью и частично от пыли, «4» защищает от брызг воды.

IP54 имеют следующие марки розеток: EL-BI EVA, ABB EVA, VIKO, EKF, DelUMO и другие. Такие розетки устанавливают во влажных помещениях, например, в ванных комнатах.

Материалы и конструкции изделия

В основном в наше время корпуса (не крышка) изготавливаются из керамики и не горючего пластика. Конечно же преимущество у керамики, потому что полимеры всегда проигрывают керамике по стойкости и нагреву.

На корпус прикручиваются с помощью винтов медные или латунные контакты. В некоторых розетках используется пружины для лучшего контакта с вилкой.

Если заглянуть в ПУЭ, то согласно требованию, повсеместно на всех объектах монтируется трех проводная система (фаза, нуль и заземление) при однофазном подключении. Заземление является, как дополнительная мера безопасности от поражения человека электрическим током.

Все оборудование, приборы и инструмент снабжены специальными вилками (с заземлением), где третий провод подключен к корпусу, а значит корпус заземлен и не представляет угрозу попадания человека под напряжение.

При совмещении вилки с розеткой, происходит контакт фазы, нуля и заземления. Причем сначала заземление, потом фаза и нуль.

Подключение двойной розетки с заземлением

Порядок действий для подключения двойной розетки точно такой же, как и для обычной, если это модель для одного подрозетника. В ней делается один заземляющий контакт на обе розетки, поэтому та ее часть, что вставляется в подрозетник ничем не отличается от стандартного устройства.

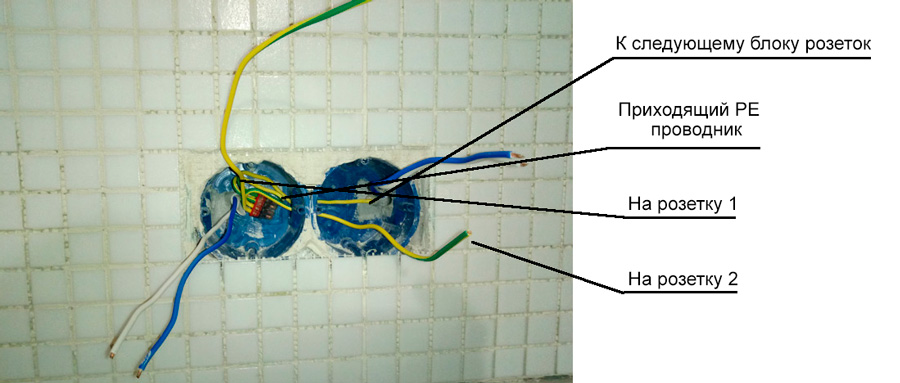

Другое дело, если двойная розетка набрана из двух ординарных, расположенных рядом друг с другом. В таком случае заземление надо рассматривать как сделанное для двух отдельных точек и монтаж заземляющего провода производится несколько иначе, чем фазы и ноля.

Различие в том, что зачастую подключаемый блок розеток соединяется между собой шлейфом, когда к следующей точке провода идут от контактов предыдущей. Если в каком-либо месте отгорит провод, то следующие розетки в цепи работать не будут. Это не является потенциальной угрозой получить удар электрическим током, в отличие от выхода из строя провода заземления.

Чтобы этого избежать, перед тем как подключить двойную розетку, набранную из ординарных, заземляющий провод прокладывают цельным куском до последней точки подключения, а напротив предыдущих делают скрутки, от которых заземление уже идет на заземляющие контакты.

Если заземляющего провода в розетке нет

Здесь все зависит от того, где именно нужно выполнить подключение розетки с заземлением – в частном доме или многоквартирном. Во втором случае еще надо узнать, есть ли заземляющая шина в этажном щитке – вполне может быть ситуация обратная предыдущей – когда проводка в квартире старая, а этажный щиток уже переделан под новые стандарты и в нем есть шина для подключения PE проводника.

Если в этажном щитке нет заземляющей шины, то заземление розеток самостоятельно сделать не получится. Если точнее, то сделать можно, но это будет нарушением – вмешательством в утвержденную схему дома и т.п.

Как итог – если заземления нет, то надо собираться всем жильцам дома и писать коллективное заявление, чтобы сотрудники ЖЭКа провели все необходимые работы. Других вариантов сделать все законным способом не существует.

Также выбор способа подключения зависит от того, нужно заземлить одну розетку или сделать заземление всех, которые есть в квартире. Если к одной розетке можно подвести заземление внешней проводкой, то при необходимости переделки всех точек в квартире, придется проводить масштабные работы по замене электропроводки, которые обычно делаются только при капитальном ремонте.

Заключаются они в том, чтобы извлечь из стены старую проводку, а на ее место установить новую, в которой кроме всего прочего будет еще и заземляющий провод. Рассматривать при этом вариант, когда будет просто добавлена жила заземления не стоит.

Проводка, скорее всего, старая сама по себе, плюс, обычно отсутствует точная схема разводки кабелей внутри стены, поэтому сделать новые штробы под заземление, не повредив старые провода достаточно проблематично.

Заземление розеток.

Как известно, все токопроводящие части электроустановок должны быть заземлены при помощи нулевого защитного проводника. У всех современных бытовых приборов предусмотрена данная защита. На вилке, при помощи которой электроприбор подключается к сети имеются заземляющие контакты, которые соединены с корпусом прибора. Такие же контакты имеются и на розетке. Эти контакты должны быть соединены с помощью нулевого защитного проводника с шиной заземления (шина PE) в распределительном устройстве, либо с объединенной PEN шиной (защитное зануление). Однако здесь есть свои нюансы.

Очень часто приходится сталкиваться с тем, что при подключении розеток последовательно, также последовательно подключают и нулевой защитный проводник. Этот способ подключения является не правильным, так как в случае пропадания электрической связи на первой розетке, пропадет связь с нулевой защитной шиной у всех последующих розеток. Для правильного подключения заземления к розеткам, необходимо проложить одну общую заземляющую магистраль, а уже к ней подключить параллельно каждую из розеток. На фото ниже видно как при помощи тонкой клеммы типа wago можно подключить заземляющие контакты и это не будет мешать механизмам самих розеток.
