Как соединять розетки: последовательно или параллельно

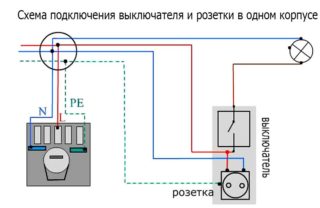

Установка изделия с выключателем

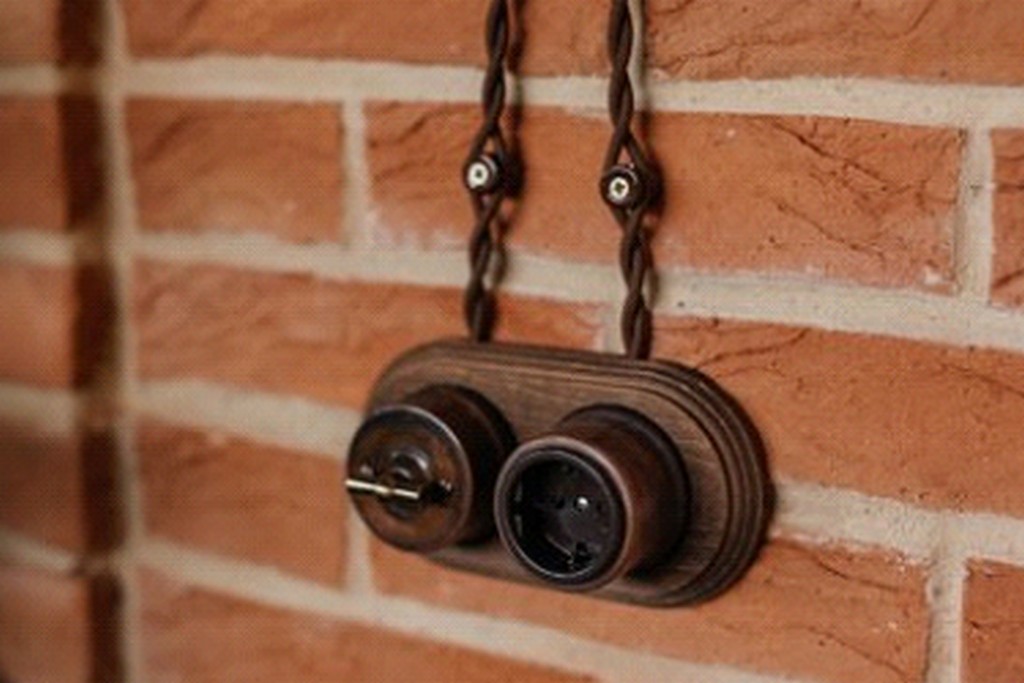

Интересным с точки зрения порядка подсоединения розеток является вариант исполнения с выключателем, размещенным в том же корпусе. В этом случае операция по подключению несколько усложняется, что объясняется особой схемой коммутации розетки. При подсоединении к шлейфу фазный провод делается проходным, он не должен подсоединяться к ответному контакту выключателя. В случае отключения данной розетки вся линейка следующих за ней изделий не будет обесточиваться.

К преимуществам совмещенных конструкций относят:

  • Допустимость исключения электрического узла из общего шлейфа без ущерба для всех остальных его элементов.
  • Удобство обслуживания и ремонта, не касающееся других розеточных изделий.
  • Эстетичность и простота монтажа.

Выбор способа монтажа проводки

Работы проводятся по одному принципу

  • Толщина кабеля. Сечение дочернего совпадает с родительским.
  • Дизайн. Не влияет на функционал, подбирается к интерьеру, зависит от пожеланий хозяина.
  • Система подключения контактов. Зависит от того, сколько контактов расположено на бытовом приборе — два или три.
    1. В первом случае ноль и фаза присоединяются к разным контактам.
    2. При использовании трёх проводков — фаза, ноль и заземление, которое прикрепляют к крепёжному винту, расположенному на корпусе устройства, предварительно сняв с него крышку.
  • Заземление. При его наличии в первой розетке монтируют и на последующих, учитывая требования ПЭУ, где указано об использовании цельного кабеля.

Скрытая

  1. В стене прорезают канавки — штробы, в них укладывают кабель.
  2. Замазывают цементным или гипсовым раствором.
  3. Затем переходят к отделочным работам.

Внимание
Чтобы провести розетку от имеющейся, выясняют, возможно ли вырезать штробу, канавку, высверлить выемку под подрозетник, а только потом приступают к подключению.

Порядок монтажа

План работ

  1. Отключить электричество, обесточить помещение, где проводятся ремонтные работы. Тестером убедиться, что всё сделано правильно.
  2. Снять крышку с основной розетки.
  3. Извлечь прибор, ослабив удерживающие контакты.
  4. Подсоединить кабель к новой точке.
  5. Убедиться, что кабель не передавлен ограничителем, при необходимости отколоть кусочек стены или подрозетника, подогнав под размер провода.
  6. Установить розетку на место.
  7. Просверлить отверстие в декоративной крышке для кабеля.
  8. Прикрутить крышку.
  9. Проводку спустить вниз к плинтусу, провести к нужной точке, прикрепляя к стене скобами на расстоянии 30–40 см друг от друга.

Варианты скрытия

  1. При наружном способе её прикручивают к плинтусу или оставляют в виде переноски. Провод прячут в кабель-канал, приклеенный к стене или прикреплённый между крышкой розетки и плинтусом.
  2. Кабель, установленный на длительный срок, скрывают под слоем штукатурки. Для этого проделывают бороздку, прокладывают проводку, затем замазывают штукатуркой.
  3. Если стена оклеена обоями, их разрезают по линии укладки кабеля, предварительно намочив. Затем аккуратно, чтобы не порвать, разводят края обоев в стороны, делают бороздку для кабеля. После закладки также замазывают раствором цемента, обои приклеивают обратно.

Плюсы и минусы

Для установки в кухне или комнате бытовых приборов используется несколько розеток.

  • кондиционеры;
  • вентиляторы;
  • локальные обогреватели;
  • приборы для ухода за волосами, ногтями, внешностью;
  • увлажнители и ионизаторы воздуха, множество других изделий.

тут

  • невысокая цена;
  • удобство эксплуатации;
  • лёгкий монтаж;
  • в случае появления неисправности легко отремонтировать;
  • могут устанавливаться в подрозетники одинарных предшественников, поэтому сменить одинарную розетку на тройную труда не составит;
  • не требует подведения дополнительной проводки;
  • обладают безопасным креплением;
  • надёжны.
  • Многосекционные блочные отличаются крупными габаритами, что часто приводит к их механическим поломкам, поскольку повышается нагрузка от нескольких вилок приборов.
  • Необходимо рассчитывать максимально допустимую нагрузку. Если подключить сразу 3 мощных электроприбора, то перегореть могут розетка, контакты и вся проводка до распределительного короба, что требует трудоёмкого ремонта.
  • Поскольку вес от трёх вилок разных приборов постоянно будет воздействовать на всю конструкцию, то со временем будет разрушаться декоративное покрытие и корпус из пластика. Это может стать причиной короткого замыкания.

Важно
Чтобы предотвратить эти недостатки, необходимо перед установкой правильно рассчитать мощность подключаемых в неё приборов и взять небольшой запас. Все крепления элементов выполнять качественно.

Порядок работ по монтажу шлейфа

Определение фазы индикаторной отверткой

Все работы требуют профессионального подхода и соблюдения техники безопасности. Нужно знать, как правильно подключить группу розеток. Перед началом  необходимо обесточить всю квартиру, чтобы разъединить и фазу, и ноль. Отсутствие напряжения проверяют индикатором в месте работы. Монтаж проводят в следующей последовательности.

  1. Разметка и подготовка места.
  2. Штробление стен.
  3. Закладка кабеля от распределительной коробки к первому подрозетнику.
  4. Подготовка провода для перемычек.
  5. Установка подрозетников.
  6. Подготовка ответвлений, чтобы соединять РЕ проводники.
  7. Монтаж линии и укладка проводов.

    Правильное подключение шлейфа розетки через соединение проводов в колпачке СИЗ

  8. Соединение нулевых и фазных жил и проводников заземления.
  9. Закрепление рабочих элементов в подрозетнике и установка лицевых крышек.

Качество монтажа зависит от типов контактных элементов. Надежными считаются модели с плоско-пружинным способом соединения. В крайнем случае это может быть пластина, зажатая болтом. Подводной к розетке кабель должен выступать за поверхность стены не более чем на 80 мм. При необходимости его следует укоротить.

Неправильное соединение непосредственно через клеммный контакт розетки приводит к его постепенному выгоранию

Снимается оплетка кабеля, провода разводятся в стороны. Слева фаза, справа ноль, посередине провод заземления. Их концы оголяют на 10мм с помощью съемника изоляции или ножа. Розетка, имеющая самозажимные пружинные клеммы, упрощает работу. Достаточно зачищенный конец провода подать в отверстие до упора.

Затем необходимо потягивающим движением проверить надежность крепления всех жил. В первую очередь упаковываются повода, и вся конструкция вставляется в подрозетник, предварительно закрепляется по бокам винтами. По уровню проверяют горизонтальность, затем винты окончательно затягиваются. Последней устанавливается лицевая панель, накладная рамка.

Специфика параллельного подключения

Особенность параллельной схемы подключения розеток, иначе называемой «звездой», заключается в отдельном подсоединении к щитку каждой розетки. Третье вполне обоснованное название «бескоробочная», т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.

Один из вариантов параллельной схемы демонстрирует подборка фото:

Галерея изображений

Фото из

Шаг 1: Скрытая прокладка кабеля по параллельной схеме

Шаг 2: Подготовка спаренного подрозетника к установке

Шаг 3: Крепление подрозетников в подготовленной стене

Шаг 4: Выравнивание стены вокруг установленных подрозетников

Шаг 5: Удаление общей изоляции кабеля

Шаг 6: Удаление изоляции с ноля, фазы и земли

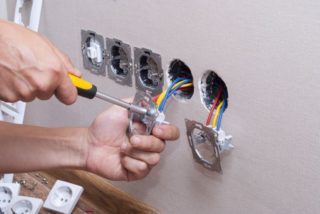

Шаг 7: Параллельная установка розеток

Шаг 8: Установка и фиксация общей лицевой панели

Плюс «звезды» в обеспечении максимальной степени безопасности. Веское преимущество заключается в создании возможности управлять по отдельности крупными энергетическими потребителями, что в приоритете для силовой разводки для «Умного дома», например. Минус схемы кроется во внушительных затратах труда электромонтажника и в почти троекратно увеличенном расходе кабеля.

Параллельную схему также используют для подключения силовых трехфазных розеток, которые будут запитывать мощные электроприборы. При этом сечение жил, питающих такие потребители, должно быть как минимум 2,5 кв. мм.

Для большей надежности они должны располагать небольшим запасом по току. Это позволит компенсировать фактическое отклонение от указанного производителем диаметра от их номинального значения, чем часто «грешат» представленные на современном рынке изделия. К тому же такое решение обеспечит возможность работы оборудования в режиме перегрузки.

Такой способ установки выгоден тем, что работоспособность каждой отдельной точки не оказывает влияние на функционирование остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

Параллельный способ подключения розеток обеспечивает независимость каждой точки электропитания: сколько бы розеток в цепи не присутствовало, напряжение будет сохраняться равномерным

Подключение трехфазной розетки, оснащенной заземлением, выполняют с помощью отдельной четырехжильной проводки. Кабель, включающий три фазы, заземление и ноль, идет напрямую от щита.

Предназначение провода проще всего определить по цвету изоляции:

  • «фаза» — провода с белым оттенком;
  • «нуль» — изоляция окрашена в синий цвет;
  • «заземление» — оплетка желто-зеленого цвета.

Заземление – по сути, защитный ноль. Чтобы он оставался таковым, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом укорачивают их концы. Применение бокорезов позволит максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачищают от внешней изоляции с помощью острого ножа.

Соединение проводов выполняют в такой последовательности:

  1. С розетки снимают пластиковую защитную крышку.
  2. Зажимные винты откручивают на 5-6 мм. Те же манипуляции проделывают с винтом и на клемме заземления.
  3. Зачищенные концы проводов поочередно заводят в коробку с учетом положения вводных клемм и укладывают в соответствующие гнезда.
  4. Гнезда с уложенными проводами плотно затягивают винтами.
  5. Подрозетник с подключенными проводами вставляют в стеновую нишу и фиксируют боковыми зажимами.

Для получения более надежной сборки некоторые мастера оголенные концы жил сворачивают в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек винтов. После этого каждый винт поочередно откручивают, оборачивают его основание проводным кольцом и плотно затягивают.

Схему применяют не только для запитки отдельно расположенных розеток, но и для подключения блоков, включающих две и более точки

При подключении розеточных блоков все преимущества схемы сохраняются. Единственное – процесс подключения отнимает чуть больше времени и сил.

Увеличенные затраты — не аргумент для тех, для кого в приоритете безопасность. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше средств и усилий, обустроив автономную силовую линию для розетки. Тогда не придется каждый раз задумываться над тем, можно ли задействовать точку для подключения того или иного электроприбора.

Как выбрать розетку

Существует множество видов розеток, отличающихся между собой по конструкции и по предназначению.

Конструкция и предназначение розеток

Для использования в квартирах и частных домах рекомендуется использовать несколько видов:

  • Простая без заземления (Тип С 1а) Подходит для работы простых приборов, в рабочем режиме выдерживает напряжение до 250 Вт при постоянном токе 10А либо при переменном до 16А
  • С двумя контактами по бокам для заземления (Тип С 2а) Подходит для подключения нагревательных колонок, котлов, стиральных машин, микроволновых печей, насосов и другой бытовой техники. Параметры мощности сравнимы с предыдущими
  • Оснащёные заземлением штифтового формата (Тип С 3а) Подойдёт для подключения более мощных электробытовых приборов. Характеристики — такие же, как у С2а
  • Тип С5 — розетки старого образца, выдерживающие всего 6А
  • Евророзетки с выступающим корпусом и широко расположенными отверстиями под вилку. (Тип С 6) подходят для устройств с такими же вилками.

Выбираем розетку по способу монтажа

По способу монтажа различают розетки наружной и внутренней фиксации. Часто точку питания выполняют в виде двойника или блока, состоящего из нескольких розеток. Наружная – часто используется в старых домах, ретро интерьерах. В целях безопасности прокладывается под металлическими трубами, чтобы исключить возможность соприкосновения проводки с поверхностью стены. Предусматривает проведение дополнительных слесарных работы. Чтобы не нарушить визуальное восприятие ретро стиля, на одной диэлектрической подложке можно установить дополнительную розетку рядом с основной.

Розетки наружной фиксации с проводкой открытого типа часто используются в ретро-интерьерах

Выбирают розетку согласно стилю, спрятав провода за крышкой, чтобы не нарушить общую картину. При использовании скрытой розетки вся проводка оказывается скрытой внутри стены – кабель укладывается в специальные канавки – штробы, а розетка с подрозетником монтируется в специально высверленную для этого выемку.

Подключение внутренней интернет-розетки

Основная задача подключения состоит в том, чтобы суметь правильно разобрать интернет-розетку, поскольку каждый производитель решает подобную проблему по-своему.

Самое главное, разобрать ее так, чтобы оказался свободным доступ к контактам с микроножами. Именно в этой части осуществляется подключение, после чего крышка корпуса с контактами закрывается. Каждая модель подобной розетки имеет свой способ сборки и разборки.

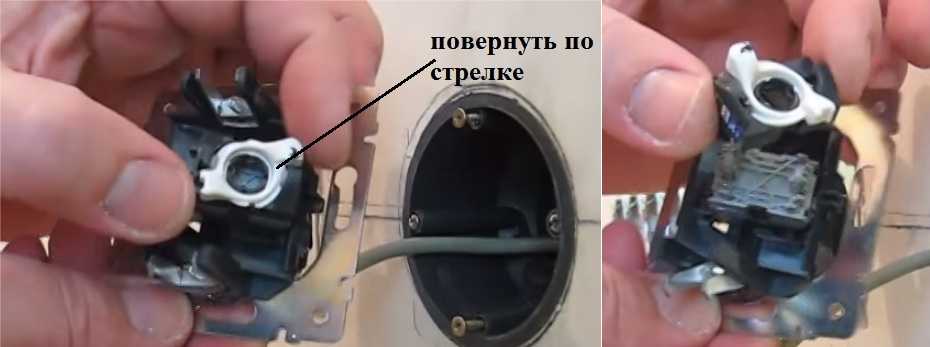

Если взять, например, компьютерную розетку Legrand, то чтобы добраться к месту подсоединения проводов розетки Legrand Valena RJ-45, нужно для начала снять переднюю крышку. Внутри корпуса можно увидеть белую пластиковую панель с крыльчаткой, где нарисована стрелка (см. фото).

Ручка на панели поворачивается по направлению стрелки, после чего передняя панель снимается. На поверхности панели имеется металлическая пластина с рисунком, по которому можно определить, к каким контактам и какой провод следует подключать. Здесь так же указывается и цветная маркировка витых пар . Перед началом подключения, в отверстие, расположенное на пластине, продеваются провода, подготовленные к процессу подключения.

Чтобы было более понятно, лучше посмотреть подготовленное видео.

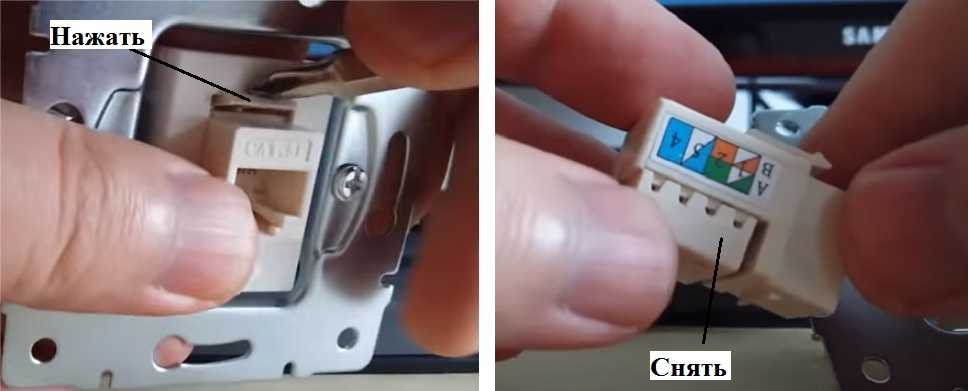

Можно встретить и розетку для подключения интернета фирмы Lezard. Здесь конструкция совсем другая. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты. Что касается ее внутренностей, то все здесь крепится на защелках. Чтобы вытащить из корпуса внутренности, нужно взять в руки обычную, небольшую отвертку и отжать зажимы.

Чтобы добраться до контактной группы и вынуть ее из корпуса, нужно нажать на защелку, которую можно обнаружить сверху. В результате подобных действий, в руках может оказаться коробочка, с которой придется снять крышку, чтобы добраться до контактов. Чтобы снять крышку, достаточно поддеть тонким предметом боковые лепестки. Придется все же приложить определенные усилия, так как защелка достаточно упругая. При этом, нужно помнить, что в руках пластик и, если все делать не аккуратно, то можно и сломать.

Для большей наглядности предлагается ознакомиться с видео-уроком.

В заключение стоит отметить, что наличие в Интернете соответствующего видео упрощает процесс освоения различных действий или проведения работ, связанных с подключением компьютерных розеток. Несмотря на то, что каждая модель розетки устроена по-своему, процесс подключения одинаковый для всех. Самое главное, освоить самому процесс подключения, связанный с определенными особенностями. Казалось бы, было бы проще, если бы соединение осуществлялось с помощью скрутки или пайки, что было бы доступно практически всем. Но при этом, не удалось бы обеспечить компактность и аккуратность самого подключения. Зато в таких подключениях имеются свои плюсы: не пришлось бы запасаться «джеками». Хотя с другой стороны подобный способ подключения больше рассчитан на профессионализм, простоту и быстроту, тем более, если использовать специальный инструмент.

И, тем не менее, если имеются хоть какие-то навыки работы с электропроводами, то подобное подключение не содержит никаких трудностей. Не приглашая никаких специалистов, реально произвести разводку компьютерной сети по своей квартире или частному дому. Тем более, что подобные специалисты возьмут за это немалую сумму.

Занятие достаточно безопасное, если соблюдать элементарные правила. Более того, это несложная процедура, занимающая не более 15 минут, когда уже имеется гнездо для установки, с зафиксированным подрозетником.

Расположение и монтаж розеток на кухне

Имея представление о необходимом минимальном количестве розеток, и о том, какие электроустановочные изделия нам необходимы, можно приступать непосредственно к планированию и монтажу. Каждый из этих пунктов давайте рассмотрим отдельно.

Планирование расположения розеток

Прежде, чем приступать непосредственно к монтажу, следует определиться с количеством и местом расположения розеток. Кроме того, следует определиться, сколько групп нам необходимо для питания комнаты, и какие электроустановочные изделия будут питаться от каждой из них.

  • Для этого, прежде всего, нам необходимо определиться с количеством розеток. Нам необходимо точно знать количество бытовых приборов, которые будут установлены на кухне.
  • Далее, все электрические приборы следует разделить на стационарные и временные. К стационарным приборам мы отнесем холодильник, духовой шкаф, посудомоечную машину, стиральную машину, микроволновку, вытяжку и все то, что в процессе эксплуатации будет изыматься из розетки только на время технического обслуживания или ремонта.
  • К временным электроприборам мы отнесем миксер, кухонный комбайн, электромясорубку и другие приборы, которые будут подключаться к сети только на время работы. Для них мы смонтируем розетки в рабочей или столовой зоне как на видео.
  • Итак, подсчитываем количество розеток. На каждый стационарный электрический прибор нам необходима одна розетка. Для временных электроприборов, мы делаем две или три розетки в рабочей зоне кухни, и одну или две в столовой зоне.

Распределение розеток по группам

  • Теперь, все розетки нам необходимо распределить по группам. Для этого считаем номинальный ток каждой розетки, трезво оцениваем, какова вероятность совместной работы тех или иных приборов, и затем объединяем их в группы. Вдаваться в подробности данного процесса мы не будем, ведь уже не раз подробно расписывали принцип формирования электрических точек по группам.
  • Теперь пришло время определиться с местом расположения розеток. Для этого мы должны знать, что розетки нельзя размещать под мойками и водяными приборами отопления. Все остальные места доступны для установки розеток.

На фото вариант расположение розеток

Исходя из этого розетки для приборов, установленных на нижнем ярусе кухни монтируем за этими приборами, на высоте в 20-30 см от пола. Электроприборы, установленные на втором ярусе, например, розетка на кухне для вытяжки монтируется на высоте в 20-30 см от потолка. Розетки для временных электроприемников могут монтироваться внутри мебели или на стену на высоте в 10-20 см от уровня столешницы. Розетки в столовой зоне монтируются в произвольном месте удобном для их использования.

Монтаж розеток

Несколько слов давайте скажем и о том, как правильно выполнять монтаж розеток. При этом мы обсудим вопрос не только подключения, но и обустройства электрической сети кухни в целом.

В зависимости от насыщенности комнаты электроприборами, у нас может получиться одна, две, а иногда и три группы питания электрических точек. Для каждой из них желательно смонтировать собственную распределительную коробку. Это уменьшит вероятность ошибок при монтаже, кольцевания питания групп, а также упростит последующее обслуживание и ремонт.

Схема подключения электрической плиты

  • Согласно строительным нормам, распределительную коробку рекомендуется монтировать над выключателем общего освещения комнаты. Если же у нас несколько распределительных коробок в комнате, то где монтировать их?
  • Допустим, у нас есть три распределительные коробки. Первую, от которой питается освещение в комнате, мы монтируем, как и рекомендуется, над выключателем. Остальные две мы монтируем над скоплением розеток, которые будут от нее питаться. Если такого скопления нет, то это могут быть розетки на кухне для варочной панели или духового шкафа — в общем, наиболее мощного оборудования.

Схема питания каждой отдельной группы

  • В каждой распределительной коробке подключаем и прокладываем провода к нашим розеткам. Провод должен быть трехжильный для подключения фазного, нулевого и защитного провода. Для упрощения монтажа и последующего обслуживания, в маркировке проводов следует придерживаться норм ПУЭ. Защитный провод должен быть желто-зеленого цвета, нулевой – голубого, а фазный произвольного.
  • Провода от распределительных коробок подключаем к розетке. Здесь главное — не ошибиться с подключением защитного провода, который должен крепиться к заземляющим контактам розетки. Провода к силовым контактам могут крепиться в произвольном порядке.

Схема подключения розетки от двух- и трехпроводной однофазной сети

Подключение

Прикручиваем розетку к стене, вставляем провода в соответствующие гнёзда.

Далее зачищаем концы у продолжения шлейфа. Изгибаем. С помощью клеммных колодок (или гильз с обжимным инструментом) и проводов подходящего размера удлиняем шлейф.

Изгибаем и вставляем провода в соответствующие гнёзда. В каждом гнезде один провод будет находиться слева от прижимного винта, другой — справа. Самый ответственный момент: затягиваем

Здесь важно не перестараться, но еще страшнее недотянуть. Проверяем каждый из четырёх проводов подёргивая их и дозатягивая, при необходимости, винты. Не используйте индикаторную отвёртку для этих целей

Существуют отвёртки с ограничением момента вращения, но это совсем другие деньги. Подключение розетки выполнено как на левой части схемы

Не используйте индикаторную отвёртку для этих целей. Существуют отвёртки с ограничением момента вращения, но это совсем другие деньги. Подключение розетки выполнено как на левой части схемы.

Розетка с присоединёнными проводами

Довольно трудная, но не очень ответственная операция:

Прорезание выемки для провода

У меня никогда не получается сделать это быстро и красиво без специального инструмента. Можно использовать клещи для пробивания дырок в ремне.

Прикручиваем крышку розетки, проверяя горизонтальность с помощью строительного уровня. Включаем главный рубильник. Проверяем сначала на настольной лампе, потом — на утюге. Если при включённом утюге из розетки слышны хоть какие-то звуки, то перепроверяем и перезатягиваем все соединения предварительно выключив главный рубильник!

Поделиться с друзьями:

Можно ли подключать розетки последовательно

Соединение розеток в последовательном режиме имеет ряд недостатков и ограничений. В большом помещении и значительном числе мощных электроприборов нельзя использовать такой способ – нагрузка получается слишком высокой. Лучше запараллелить розетки или использовать кольцевой тип. Рекомендованное количество на одну цепь – 5-6 штук.

Еще один минус – неравномерное распределение напряжения в точках питания. На каждую розетку приходится часть общего электропотока. Потому в помещениях жилого и производственного назначения последовательное подключение не используют. Но в елочных гирляндах и других использовать можно.

Существующие способы подключения

Розетки в количестве больше двух штук соединяются тремя способами: последовательно, параллельно и смешанно. Электрики используют другие термины – звездой (для первого варианта), шлейфом (для второго). Прежде чем выбрать один из методов, необходимо выяснить плюсы и минусы каждого, и выбрать подходящий для конкретной квартиры.

Если в помещении проведена электрика, важно учитывать способ разводки кабелей и общую доступную мощность. Новые могут превысить предел, провод придется тянуть от щитка

Параллельное подключение

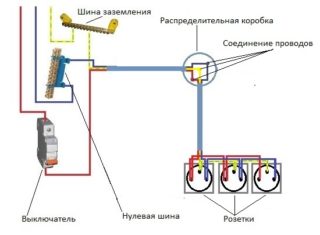

Суть метода – подключение розеток в одном распределительном блоке, на который приходится вся нагрузка при включении электрооборудования. От общедомового щитка к распредкоробке протягивают кабель, от него тянут разводку на каждую точку питания (провода отдельные).

Плюсом способа является независимая работа каждой точки питания и выключателя. Если одно устройство перегорит, другие продолжат работу. Но если основной провод придет в негодность, напряжение пропадет полностью. В такой ситуации проще найти разрыв и устранить неисправность.

Последовательное соединение

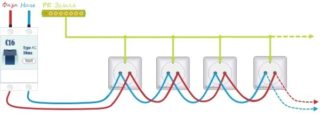

Подключение шлейфом означает последовательный переход от первой розетки к следующей. Вместо скруток проводов используются контакты устройств. На первый механизм подключают фазовый и нулевой кабели, потом на следующий и последовательно до последнего.

Способ «чистом виде» используют редко. Например, если нужно поставить дополнительную розетку или выключатель или переставить одно из устройств на некоторое расстояние. Во второй ситуации старую точку доступа оставляют, от нее проводят к новому месту – так меньше придется штробить стены.

Смешанное соединение и заземление при последовательном подключении

Если принято решение использовать последовательное соединение розеток, можно усилить общую конструкцию, использовав смешанный способ. Суть метода заключается в следующем:

  1. К распределительной коробке от общедомового щитка подводят центральный кабель.
  2. На предварительном плане электропроводки выбирают наиболее отдаленную точку доступа к питанию.
  3. Выбранная розетка подключается от кабеля распредкоробки.
  4. От этого устройства запитываются остальные.

Такой способ повышает надежность сети. Если розетка выходит из строя, остальные продолжают работать. Отключение всей системы возможно только в случае неисправности основного кабеля, скрутки в распредкоробке.

Такая техника имеет минусы – большая длина используемых проводов, необходимость установить несколько распредкоробок (на каждое ответвление). Чтобы точно знать, можно ли в сеть включать высокомощные приборы, необходимо рассчитывать напряжение до этапа проводки кабелей. Точный расчет поможет выбрать, как подключить розетки в итоге – последовательно, параллельно или смешанно.

Кольцевое соединение

Подобный способ подключения является редкостью в постсоветских странах. Метод имеет ряд неоспоримых преимуществ, поэтому в последнее время набирает популярность.

Как правильно соединить розетки между собой при кольцевом соединении:

  1. От основного (общедомового) щитка в квартиру (дом, дачу) проводят общий кабель вкруговую.
  2. В каждой комнате (помещении) на главном проводе делается врезка, устанавливается распределительная коробка и проводится отдельный круг на отдельное помещение.
  3. В последнюю очередь проводят ответвления на каждую точку доступа.

Как подключены розетки и выключатели

Общая часть строения цепи, надеемся, понятна всем. Теперь давайте посмотрим, как подключаются к ней электроточки.

Схема подключения светильников через двухклавишный выключатель

Итак, у нас есть групповой питающий провод, который приходит в распределительную коробку. Провод этот может иметь две или три жилы. По современным стандартам для этих целей используются именно трехжильные провода. Стоит сказать, что схема подключения от количества имеющихся проводов сильно не поменяется.

  • Все три провода будут иметь разную цветовую маркировку. Белый или розовый – это фаза, синий – это нуль, а желто-зеленый – заземление. Будьте внимательны и осторожны при выполнении подключений, так как всегда есть вероятность, что электрик неправильно подсоединил провода к автомату. Предварительно проверьте провода на напряжение тестером.
  • Начнем разбор с подключения розетки. Фаза и нуль соединяются с ее силовыми контактами, тогда как «земля» — с заземляющим. То есть для ее подключения к сети задействуется все три провода.

Заземление требуется для передачи заряда с корпуса устройств в заземляющий контур, что позволяет избежать поражения электрическим током

  • С выключателем все немного сложнее, так как в эту часть цепи еще входит осветительный прибор.
  • Итак, мы имеем три провода в коробке – они отделены друг от друга и мы четко видим цветовую маркировку, которая соответствует фактическим параметрам цепи. От распределительной коробки до коробки выключателя прокладывается двухжильный или трехжильный провод – первый берется под одноклавишный выключатель, а второй – под двухклавишный. Если клавиш еще больше, то количество проводников растет пропорционально.
  • Зачищенные концы провода мы прикручиваем к клеммам выключателя. Сразу скажем, что на этот прибор подходить будут только фазные провода, вне зависимости от их количества. Дело в том, что задача выключателя – разрывать цепь и прекращать подачу электричества к осветительному прибору. То есть концы провода – это ввод и вывод.
  • Уже в распределительной коробке одна жила соединяет с фазным проводником группового провода. Вторую жилу соединяют с другим проводом, который протягивается к светильнику как фаза. У этого провода также две или три жилы – вторая соединяется с нулем по цветовой маркировке, а третья с заземлением. То же самое делаем, если выключатель двухклавишный, но уже по немного усложненной схеме. Тут задача состоит в том, чтобы разбить осветительные приборы по группам и включать их по отдельности.

Соединение проводов в распределительной коробке

Видео – Подключение розетки и выключателя

Если вышеизложенное вы прочитали внимательно, то уже понимаете, что схемы подключения точек совершенно разные и в коробке выключателя попросту нет нуля и заземления, чтобы можно было подключить розетку. Так как же это возможно сделать? Назовем все допустимые способы.

Выводы и полезное видео по теме

Видео #1. Руководство по применению шлейфового способа:

Видео #2. Подробное ознакомление с одним из безопасных вариантов подключения розеток:

При условии того, что количество затрачиваемой на бытовые потребности электроэнергии с каждым годом только увеличивается, а потому требования к надежности розеток непременно будут возрастать, предпочесть все же следует параллельную схему электромонтажа. Особенно, если речь идет о серьезных энергопотребителях.

Для питания светильников, электрических будильников и подобных приборов подойдет вариант подключения шлейфом.

Появились вопросы по теме статьи, обнаружили недочеты в изложенной информации, есть желание поделиться опытом в самостоятельном электромонтаже? Пожалуйста, напишите комментарий в расположенном ниже блоке.
