Что выбрать накладной или встроенный электрощит для квартиры

Содержание

Какие электроприборы должны находиться в щитке

В зависимости от того, квартира это или частный дом, электро-щитки могут устанавливаться по-разному, в зависимости от того, где установлен счетчик и вводной автомат. В наше время, счетчик и вводной автомат, если взять частный дом, устанавливаются снаружи, в удобном для контроля месте. Щиток же устанавливается внутри дома, где удобно осуществлять контроль за электроосвещением и работающими электроприборами. Несколько десятилетий назад и счетчик, и защитные «пробки» устанавливались в доме, что было крайне неудобно для контролирующих организаций. Им приходилось заходить в частные дома, что не очень нравилось хозяевам. Теперь же, когда счетчик располагается на улице, удобно и контролировать, и снижать показания.

К сожалению, не везде и не всегда возможен подобный вариант. В таком случае, счетчик ставится в квартире в щитке, где расположены и автоматы выключения. Поэтому, при установке щитка необходимо учитывать габариты счетчика и количество выключателей.

В многоквартирных домах, как правило, счетчики и вводные автоматы расположены на лестничных площадках, в специальных электро-щитках, куда помещается сразу несколько счетчиков, обслуживающих несколько квартир. При этом, никаких щитков в квартире не предусмотрено, особенно, если квартира не современной планировки. В случае ремонта в квартире, электро-щиток просто необходим, так как это позволит разделить электропитание практически всех комнат, что делает их независимыми. Это особенно актуально в случае какой-либо аварии, когда можно отдельным автоматом обеспечить данную линию и проводить ремонтные работы. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде.

С электричеством шутки всегда заканчиваются плачевно, поэтому, вопрос безопасности должен стоять на первом месте. Существует такое устройство, как УЗО – устройство защитного отключения (фото выше №3 ), которое необходимо установить перед автоматами, которые распределяют нагрузку в квартире. Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом. Автоматы так же имеют встроенную защиту от превышения нагрузки и от коротких замыканий.

Еще один интересный прибор, без которого порой совсем не обойтись – это стабилизатор. Ни для кого не секрет, что качество электроснабжения у нас отвратительное: напряжение постоянно «скачет» от 160 V до 280 V, что негативно сказывается на работе некоторых электроприборов, работа которых управляется микропроцессорами. В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения. Если что-то случится, то их ремонт может дорого обойтись, поэтому, лучше перестраховаться и приобрести стабилизатор не на всю квартиру, а только на ответственные бытовые приборы. Естественно, что об этом следует подумать заранее и объединить ответственные розетки питания в одну группу.

Стабилизатор можно установить, как на одну, так и на несколько групп, если включить его перед автоматами. При этом, нужно тщательно рассчитать необходимую мощность и позаботиться о запасе мощности хотя бы в 20 %, чтобы стабилизатор не перегревался

При этом, следует взять во внимание тот факт, что размеры стабилизатора не позволят поместить его в щиток, а это означает, что стабилизатор придется устанавливать отдельно и об этом необходимо позаботиться заранее

В электро-щитке располагается 2 шины: шина заземления и шина зануления. К шине заземления подключаются все провода, соединенные с заземлением приборов и устройств. На шину зануления подключается провод от УЗО (нулевой). Нулевая линия всегда обозначается буквой «N» и при разводке к нему подключаются все белые или зелено-желтые провода, а фазный провод всегда красный или коричневый. Именно поэтому, для разводки желательно применять разноцветные провода, чтобы потом не пришлось вызванивать каждый провод. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться.

Все автоматы в щитке соединяются параллельно, а точнее, верхние клеммы, куда подается фаза. Нижние же клеммы подключаются каждый к отдельной линии, которые питают отдельные комнаты.

Вариант DIN-реек в корпусе щитка

УЗО и автоматы крепятся на специальную DIN-рейку, с помощью защелок, поэтому проблем с установкой подобных аппаратов не должно быть никаких.

Соединительная гребенка для автоматов в электрощите

Как собрать электрощит своими руками

Watch this video on YouTube

Схема сборки распределительного щитка в квартире

Если вы проживаете в старой квартире, которая имеет всего одну комнату, тогда эта схема может выглядеть, как изображено ниже:

В этой схеме подключения распред щитка нет PE шины. Она отсутствует по причине того, что старые квартиры просто не имеют заземления. Схема этого щитка состоит из следующих элементов:

Автоматического выключателя, который имеет два полюса.
Счетчика электроэнергии.
УЗО.
Групповых «пакетников».

Три автомата, которые изображены на схеме будут обслуживать отдельные группы. Если в вашей квартире будет присутствовать контур заземления, тогда электрическая схема сборки распределительного щита в квартире, схема будет выглядеть следующим образом:

Теперь необходимо подробно рассмотреть эту схему:

Корпус распределительного щитка.
Нулевая шина.
Заземляющая шина.
Гребенка для соединения выключателей.
Однофазное УЗО.

На нижнем ряде этого фото изображены все предметы, которые будут обслуживаться этим щитком.

Иногда также можно встретить просторные квартиры. В этом случае электросхема вводно-распределительного щитка будет более серьезной. Ниже представлена схема распределительного щита для квартиры улучшенной планировки.

При таком количестве потребителей электричества должна быть трехфазная сеть. На вводе должен находиться трехполюсный выключатель на 63 Ампера. Затем вам необходимо будет подключить УЗО на 40 Ампер. Схемы подключения электрического щитка помогут выполнить процесс подключения. После проектировки своего варианта вы можете переходить к подключению. О том, как выполнить монтаж проводки в новостройке мы уже рассказали.

Разновидности ящиков по типу конструкции

Зарубежные и отечественные производители предлагают разные по размерам и вместительности короба. Вариант подбирается в зависимости от параметров оборудования, которое планируется разместить в боксе.

Размеры щитка подбираются и под тип счетчика. Однофазные приборы учета меньше трехфазных по габаритам, иногда в два раза

Есть и определенные маркировки, которые подсказывают тип, назначение бокса. Пример:

ЩУ — обычный и самый простой;
ЩВР — встраиваемый вглубь стены ящик;
ЩРН — распределительно-навесной короб.

Если это просто щиток учета, в нем обычно размещается только счетчик, входной автомат, шины заземления и нулевые. Устройства защитного отключения, а также автоматы защиты устанавливаются в «домашний» ящик. Но можно это все совмещать и в одном боксе.

Конструкция щитка может быть:

напольной;
встраиваемой;
накладной или навесной;
скрытой или открытой;
цельной или разборной.

Какое именно оборудование, в каком количестве и с какими параметрами должно быть установлено в ящике — все эти моменты прописываются в проекте электроснабжения частного дома. Если такого документа нет, нужна консультация профильных специалистов.

Основная функция

Все защитное и распределительное электрическое оборудование принято размещать в специальных щитах. Ранее их роль выполняли распределительные коробки, но их использование не всегда было удобным. К примеру, при ремонте и установке обычной розетки приходилось отключать электричество во всём доме, а при монтаже мощных приборов оснащать их дополнительными защитными устройствами, которые необходимо было где-то размещать.

С помощью электрического щита удалось избавиться от подобных неудобств, а также минимизировать риск сгорания электрооборудования. Благодаря конструктивным особенностям прибора энергия, проходящая через него, не поступает в избыточном количестве по одному из каналов, а равномерно распределяется по всем

Особую важность такая схема представляет для жилых домов, где используется большое количество бытовых электрических устройств

https://youtube.com/watch?v=BDBg0VWzkAU

Монтаж и сборка электрощитка

В состав электрического щита входит сложное модульное оборудование. При необходимости можно самостоятельно провести монтаж, но для начала необходимо узнать, как правильно собирать щиток.

Чтобы разделить работу с электрическими компонентами и установкой корпуса, следует приобретать щит, на котором снимается рамка, и есть рейки DIN.

Есть несколько типов установки электрощитка:

крепление на стену;
установка в стене.

Рассмотрим второй вариант, так как первый устанавливается просто, на держатели. Перед тем как выдолбить проем в стене, необходимо удостовериться, что она не «несущая» в доме. По правилам в ней нельзя делать монтажные работы.

Электрощиток должен быть на виду. Двери не должны препятствовать к его доступу. По технике безопасности нельзя размещать щит вблизи газовых труб и прочих горючих веществ. Для его размещения на стене, необходимо учесть высоту от пола до его нижнего края не менее – 1,4 м, а расстояние верхнего края от пола не более 1,8 м.

Разметить будущую область поможет строительный уровень. Чтобы соблюсти все размеры, можно приложить корпус к стене, и обвести мелом. По намеченным линиям делается прорезь болгаркой.

Выдолбить внутреннюю часть поможет зубило и перфоратор. Нужно проверить глубину полученной ниши, вставив в нее корпус электрощитка.

Вначале туда монтируется крепление, входящее в комплект. Затем электрощит. Для креплений делаются отверстия и вставляются дюбели. Монтажной пеной заделываются оставшиеся полости.

DIN рейки выкручиваются из электрощитка, чтобы на них установить модульное оборудование. Если в комплекте нет специальных креплений, тогда нужно просверлить в задней стенке щита отверстия для будущих креплений. Это делается аккуратно, от чрезмерного усилия корпус может лопнуть.

№2. Основные виды распределительных щитов

Распределительный щит может отвечать за безопасную подачу электричества в квартиру, на этаж или на большое здание. В зависимости от масштаба зоны обслуживания электрощитки делятся на такие виды:

главный распределительный щит (ГРЩ) находится во главе иерархии, устанавливается на трансформаторных подстанциях и на крупных производствах. Он, как правило, отличается внушительными размерами, отвечает за электроснабжение целого объекта, защищает от перегрузок в сети и коротких замыканий. ГРЩ, равномерно распределяющий электроэнергию по всем помещениям, может автоматически переключаться с основного ввода питания на резервный;
вводное распределительное устройство (ВРУ) устанавливают на входе силового кабеля в многоквартирные жилые дома, офисные центры, производственные помещения. ВРУ распределяет питающие линии для квартирных и этажных щитков, ведет учет потребленной электроэнергии, срабатывает в случае перегрузок и коротких замыканий;
аварийный ввод резерва (АВР) используется не везде и предназначен для переключения потребителей с основного источника электропитания на резервный в случае аварии. АВР необходим для больниц и прочих учреждений, где важна непрерывная подача электроэнергии. Иногда такие устройства используют в коттеджах;
щит этажный (ЩЭ) ставится, в основном, в жилых зданиях для распределения электропитания на 2-6 квартир. В таком щитке выделяется место для модульной автоматики и приборов учета электроэнергии. Может использоваться в административных зданиях;
щит квартирный (ЩК) располагается на вводе электрического кабеля в квартиру, устанавливается обычно в прихожей, тамбуре, реже – около входной двери. Квартирные щитки знакомы практически каждому, они используются для защиты от коротких замыканий и перегрузок, распределения групповых линий питания и учета электроэнергии. О выборе распределительных щитков данного типа и пойдет речь.

Среди других видов отметим щиты освещения (ЩО), которые необходимы для редких выключений и включений автоматики, такие устройства защищают от перегрузок, используются в общественных и торговых зданиях. Щит управления (ЩУ) также устанавливают в административных зданиях для управления вентилирующим, отопительным оборудованием и сигнализацией. Щит автоматики (ЩА) необходим для управления программными контроллерами систем вентиляции, отопления и т.д. Есть еще щиты бесперебойной подачи питания (ЩБП), которые устанавливают при подключении вычислительного и медицинского оборудования, требующего постоянной подачи электроэнергии и чувствительного к перепадам напряжения.

Цена комплектации квартирных щитков

Расценки только на комплектующее модульное оборудование (автоматы, УЗО, реле напряжения, выключатели нагрузки) разных производителей для сборки всех вышеприведенных схем сведены в одну таблицу. Цены взяты из интернет магазинов и в вашем регионе могут существенно отличаться.

Наименование схемы	Производитель и цена
	IEK	ABB	Legrand	Schneider	КЭАЗ
Схема №1	1700р	6700р	7300р	4300р	2100р
Схема №2	1600р	6600р	7200р	4200р	2000р
Схема №3	4200р	9200р	9800р	6800р	4600р
Схема №4	2400р	6900р	8100р	5100р	2700р
Схема №5	3400р	9700р	10300р	7500р	3700р
Схема №6	5900р	12200р	12800р	10000р	6200р

Все приведенные схемы являются лишь одним из множества вариантов компановки электрощитка в квартире. Целью статьи было показать их отображение в графическом виде и сделать примерное сравнение денежных затрат на модульное оборудование в том или ином исполнении. В каждом индивидуальном случае все должно просчитываться согласно нагрузкам, количества оборудования, физического места в распредщите и ваших финансовых возможностей.

https://youtube.com/watch?v=6ySL61ZAFcI

Схема переключения реверсивного рубильника ABB. Щит ABB Mistral.

Далее на каждую фазу устанавливается УЗМ-51М для защиты от перенапряжений и обрыва нуля. После УЗМ-51М устанавливаем в щит ABB на каждую фазу устройство защитного отключения (УЗО) с номинальным током 40А и током утечки 30 мА, для защиты от поражения человека током и пожара.

Затем от УЗО подключаются двухполюсные автоматы с характеристикой “В”. То есть у нас щит ABB получился следующим: первая дин-рейка – вводная группа, вторая дин-рейка – одна фаза, третья дин-рейка – вторая фаза и четвертая дин-рейка – третья фаза. Думаю, что такое расположение автоматики в щите ABB на 72 модуля достаточно интуитивно понятным.

Комплектующие электрощита ABB после того, как их установил в щит ABB на дин-рейки, фиксируются специальными ограничителями. Чтобы в щите ABB УЗО и автоматы не расползались по дин-рейкам в разные стороны и прилегали плотно друг к другу.

Верхние контакты автоматов в щите ABB подключаются от УЗО специальной шиной (гребенкой) ABB на 63А. В нашем случае шина ABB у нас двойная L1/L2(N), т.е. для фазы своя шина (гребенка), а для нуля N своя.

Гребенка ABB состоит из двух медных шин, контакты одной из шин изогнуты. Шины ABB я заказываю на 58 модулей и уже в зависимости от схемы обрезаю до необходимого количества автоматов или УЗО. На фото видно, что медные шины можно вынуть из корпуса гребенки и обычными ножницами по металлу отрезать необходимой длины. Пластиковый корпус гребенки ABB отпиливаю небольшой ножовкой по металлу.

После того, как подключил в щите ABB рубильники, УЗМ, УЗО и автоматы, мы берем нашу раму с дин-рейками и устанавливаем в щит ABB, прикрутив раму к корпуса щита ABB саморезами.

Далее соединяю наши клеммные блоки для защитного проводника PE проводом ПВ3 (ПУГВ) сечением 10 кв.мм. желто-зеленого цвета.

Конечно, я проверяю, правильно ли был собран щит ABB Mistral 65. Подключаю к вводному рубильнику кабель под напряжением, и т.к. щит ABB Mistral 65 у нас трехфазный, а сеть в квартире однофазная, то делаю перемычку на другие контакты вводного рубильника АББ, затем также подключаю питание электрощита АББ к реверсивному рубильнику со стороны резервного ввода электричества (бензогенератор). Всё работает, нигде ничего не замкнуло, напряжение на отходящих автоматах в щите ABB Mistral 65 есть и в норме.

Прикручиваю верхнюю часть щита ABB Mistral с дверцами и закрываю пустоты в щите ABB заглушками для пластронов. Заглушки в щит ABB установлены специальные, именно для шкафов Mistral65.

Затем снова настает “типографская” часть работ. В щит ABB, на его пластроны я наклеиваю обозначения автоматики, чтобы было понятно, что у нас включает щит ABB, от каких автоматов запитаны потребители в доме. Способ изготовления маркировки автоматики в щит ABB, тот же самый, о котором было написано выше: двойной скотч, канцелярский нож, прозрачный скотч и металлическая линейка.

Аккуратно наклеиваю обозначения автоматов, вольтметра, рубильников, УЗМ и УЗО на пластроны в щит ABB Mistral.

Вот собственно и всё, сборка трехфазного щита ABB Mistral для частного дома завершена. Затем я доделываю документацию на щит ABB (пояснительная записка с рекомендациями и схемами, товарные чеки от поставщиков, накладные, паспорта и формуляры на автоматы, УЗО и другие устройства, кладу комплект наклеек “молния” и “напряжение”, сам я не наклеиваю, т.к. заказчик сам решит, куда и надо ли, вообще, их наклеивать).

Коробку от щита ABB я не выкидывал, поэтому готовый щит ABB упаковываю в нее. Наклеиваю предупреждающие бумаги, о том, с какой стороны лучше открыть коробку щита ABB, чтобы, например, не поцарапать ножом дверцу.

Отправляю щит ABB транспортной компанией “Деловые Линии” заказчику электрощита, сканирую накладную и по электронной почте, по номеру накладной заказчик может отслеживать местонахождение электрощита. Электрощит в обязательном порядке страхую, хотя каких-либо неприятных ситуаций с пропажей или порчей груза не было.

Сборка электрического щита

Когда схема щитка создана, а электрические провода проложены по квартире, переходят к сборке щитка. При желании, можно заказать подготовленный щит, который останется только установить и подключить входной кабель.

Разметка и установка DIN-реек

Вначале производят разметку, где будут стоять модули, какой длинны необходимы рейки. В процессе примерки также учитывают расстояние между рядами, если их несколько, а также отдаленность шины нуля и заземления. Когда разметка готова, рейки устанавливают на необходимые места.

Монтаж и коммутация модульных устройств

На этапе монтажа модульных устройств выполняют установку автоматов и дополнительных приборов на DIN-рейку. Также производится их подключение между собой. В первую очередь, устанавливают вводной автомат, затем реле напряжения, УЗО и диффавтоматы, которые стоят перед обычными выключателями.

Организация ввода кабелей в электрический щиток

На этапе ввода кабелей необходимо проделать отверстия в щитке. Как правило, все места для ввода предусмотрены производителем, поэтому достаточно выдавить пластик. С одной стороны заводится кабель общей сети, который подключается к входному автомату, а с другой — провода внутренней сети.

Выбор места установки

В большинстве квартир щит устанавливают поближе к входной двери. Это не обязательное требование, главное соблюсти ряд рекомендация:

быстрый доступ для включения или отключения напряжения;
отдаленность от горючих и пожароопасных материалов;
естественное освещение помещения, где установлен щиток, является преимуществом при ремонтных работах.

Разделка кабелей

Для разделки кабеля используют специальный инструмент, предназначенный для снятия изоляции. Как правило, профессиональные электрики используют клешни или нож с пяткой. Оборудование увеличивает скорость работы с кабелем. При разделке снимают внешнюю оболочку, а затем нужное количество изоляции с каждой из жил.

Подключение групп потребителей

При монтаже модули группируют в зависимости от разных факторов. К примеру, по назначению или помещению. Автоматы для освещения квартиры устанавливают поочередно, после чего монтируют защитные устройства для кухни, ванной и других комнат.

Важная информация

Прежде чем узнать, как собрать электрощиток, следует ознакомиться с их основными видами. По способу установки их делят на:

встраиваемые;
накладные.

По материалу изготовления корпуса на:

металлические;
пластиковые.

Электрощиток в частном доме или квартире может быть любого из вышеперечисленных видов. При его выборе, учитывается как, будет производиться монтаж электро-щитка и его дальнейшая эксплуатация. Не лишним будет сказать и о производителях, как самих корпусов, так и комплектующих.

От качества приобретённых материалов во много зависит безопасность и надёжность оборудования. Наиболее известными брендами в этой сфере выступают:

«ABB»;
«IEK»;
«Legrand»;
«Schneider Electric».

Эти компании, за многие годы присутствия на рынке электроэнергетического оборудования, зарекомендовали себя с самой лучшей стороны.

В заключении вводной части перечислим основные компоненты на основе которых осуществляется сборка электро-щитка. К ним относятся:

выключатели автоматического типа;
корпус;
крепёжная шина для автоматики (DIN-рейка);
силовая проводка различного сечения;
шины распределения питания (PE и N);
электросчётчик .

Шины распределения питания для заземления Источник www.kipovec.ru В зависимости от конкретного назначения в щиток могут быть установлены дополнительные элементы или наоборот, некоторые не потребуются. Например, промежуточный распределительный щит, как правило, не требует установки счётчика. Более сложные конструкции могут включать в себя элементы сигнализации и прочих контролирующих приборов.

Нормативные документы и правила

Требования к установке электрощитка прописаны в ГОСТ 51321.1-2007 Щиток – распределительное устройство, работающее под напряжением до 1 кВт. Его особенности рассмотрены в гл. 4.1. 7-го издания ПУЭ. Требования к ВРУ в жилом многоэтажном здании прописаны в ГОСТе 51732-2001, а к распредщиткам – в ГОСТе Р 51628-2000. Поскольку квартирный электрический щиток относится к низковольтным распределительным и управляющим аппаратом, требуется обратиться к ГОСТу 51321.1-2007.

Основные требования и правила установки

В ГОСТах и ПУЭ указан правильный способ подключения щитка.

Нормативы отмечают несколько моментов:

наличие комплектной схемы с номиналом автомата защиты, типа и сечения кабеля, установленной и единовременной мощности, параметров защиты оболочки корпуса; разрешен монтаж модулей, укомплектованных внутри или снаружи паспортной табличкой; обязательное нанесение знака «Осторожно напряжение» по форме, регламентированной ГОСТ Р 12.4.026; выбор сечения кабеля для прокладки внутри согласно номиналу защитных автоматов;

подбор изоляции провода, способной выдержать напряжение переменного тока не меньше 660 В; защита болтовых соединений от вибраций и короткого замыкания тарельчатыми пружинами, контроллерами, пружинными шайбами, наконечниками; сборка нулевых проводников на шинах N и RE; подключение REN-провода на RE щитка; использование клемм для защиты вводного и выводного провода; выполнение работ при помощи отверток со шлицами под шлиц винтов, инструмента с заизолированными ручками; маркировка кабеля цветными ПВХ-трубками – синей/голубой (рабочий ноль), желто-зеленой (ноль защиты), красной/коричневой (фаза); маркировка контактов шин N и RE по порядковым номерам защитных автоматов; подключение по одному проводнику на зажим шины N или RE; обозначение отходящих кабелей круглыми (напряжение линий от 1000 В), квадратными (напряжение до 1000 В), треугольными (контрольный) бирками.

Какой корпус надежнее – из металла или пластика

Металлический распределительный щиток в деревянном доме

Квартирный щиток выпускается в металлическом и пластиковом корпусе. Выбор материала зависит от проекта, техзадания на проектирование и финансовых возможностей пользователя.

Электрощит из металла имеет ряд особенностей:

надежная посадка на защитный ноль;
высокие антивандальные характеристики;
хорошие показатели пожаростойкости;
устанавливается на улице или в подъезд;
влагостойкость класса IP31 – IP54.

Минус металлического корпуса – необходимость заземления. Третий провод понадобится выводить с основного щита питания квартиры.

Пластиковый электрический щиток у двери в прихожей

Пластиковый корпус отличается следующими характеристиками:

подходит под дизайн интерьера;
можно встраивать в специальную нишу;
стойкость к влажной среде;
красивая прозрачная или тонированная дверца;
отличная пылестойкость.

При плохой изоляции есть риски возгорания пластика и возникновения пожара. В данном случае лучше приобретать короб из текстолита.

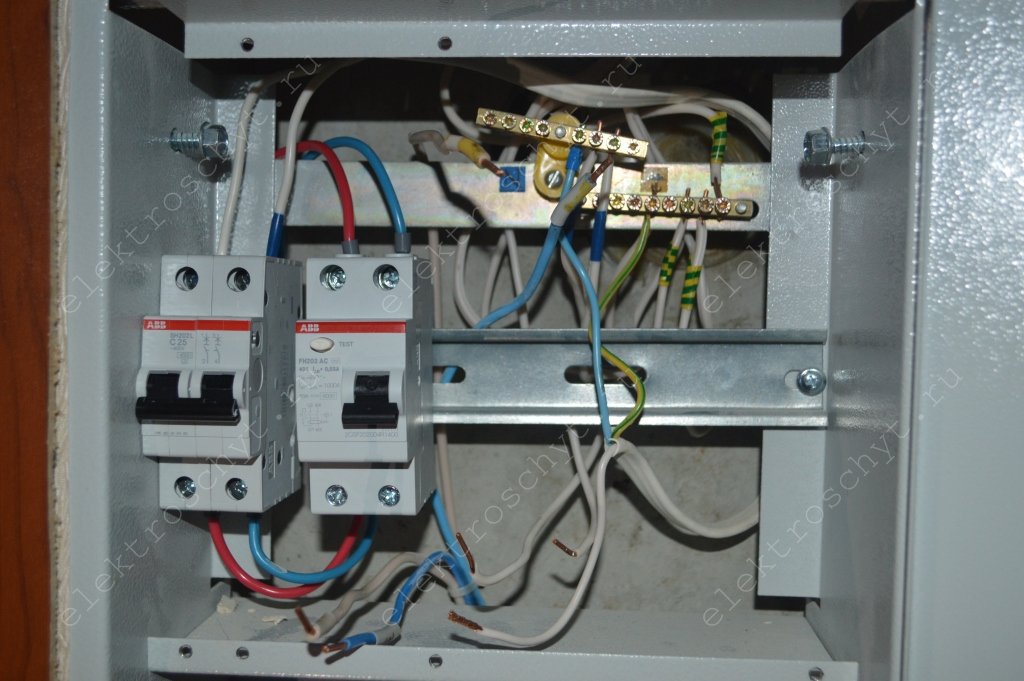

Квартирный щиток. Схема.

Приступим к замене автоматов и УЗО в квартирном щитке. Первое, что нужно сделать – это отключить вводной автомат и УЗО в этажном щитке. Затем откручиваем металлическую панель (пластрон) в квартирном щитке и “помечаем” изолентой провода, синей – рабочий ноль N , желто-зеленой – защитный PE, фазный провод не трогаем, он у нас остается белым. Можно нанести маркировку и обычной ручкой или маркером, но нужно осторожнее обращаться с проводами, чтобы не затереть надписи. Провода у нас все белые (застройщик, как обычно это бывает, экономит на всём) и легко перепутать или забыть, где в квартирном щитке у нас фаза, где ноль, а где защитный проводник.

После этого можно открутить провода из автоматов. Нулевой рабочий и защитный проводники отходящих линий в квартиру можно и не трогать, т.к. автоматы у нас будут однополюсные. Первым в квартирный щиток устанавливаем на дин-рейку и подключаем вводной автомат ABB на 25А. Провод ППВ 4 кв.мм. у нас моножильный, поэтому обжимать его втулочным наконечником НШВИ не нужно.

Далее в квартирный щиток устанавливаем и подключаем согласно схемы УЗО ABB на 40А с током утечки 30 мА. УЗО в квартирном щитке подключаем многопроволочным проводом ПВ-3, концы которого обжаты втулочными наконечниками НШВИ серого цвета для 4 кв.мм.

Можно еще лучше? Можно!

Оптимальным решением является применение специализированных щитков под слаботочные компоненты, так называемых IT – щитков. Это достаточно новый вид оборудования, который активно набирает популярность среди монтажников. И он сочетает в себе дизайнерское и техническое решения. К примеру, возьмем новый щиток для слаботочных систем Mini Pragma от Schneider Electric. По дизайну он одинаков с электрическими щитами Mini Pragma, что позволяет сочетать их при совместном монтаже, при этом имеет внутри достаточно места и может комплектоваться необходимыми элементами для монтажа слаботочных компонентов, в том числе несколькими электрическими розетками для подключения питания устройств.

В зависимости от имеющегося пространства слаботочный щиток может быть установлен как рядом с электрическим щитком, так и под ним, т.к. оба вида щитов имеют одинаковые размеры, а также дизайн лицевых панелей щитов, что выглядит эстетично. Кроме того, при таком способе монтажа силовое и слаботочное оборудование разнесены на безопасное расстояние с точки зрения электро- и пожароопасности, а также взаимного влияния.

Внутри слаботочного щита как правило устанавливается перфорированная монтажная плата, которая позволяет без дополнительных операций с инструментом установить и закрепить компоненты слаботочных систем, а также подводимые к ним кабели, а дополнительные аксессуары обеспечат удобство и быстроту монтажа. Также обычно встроена DIN рейка, на которой можно установить автоматические выключатели и розетки, что позволяет освободить место в электрическом щите.

Таким образом, современные слаботочные щиты позволяют создавать для квартир и домов удобные и эстетичные решения по монтажу компонентов слаботочных систем.

Более подробная информация по щиткам представлена в каталоге производителя на стр. 35.
