Dc/dc преобразователи

Содержание

Принцип работы импульсного преобразователя

Разработано несколько типов конструкций преобразователей, которые отличаются принципом работы:

  • step-down (buck converter) – устройства, способные понижать входное напряжение до заданного;
  • step-up (boost converter) – используются тогда, когда необходимо повысить напряжение на выходе относительно входного;
  • buck-boost converter – способен работать как на понижение, так и на повышение напряжения;
  • SEPIC (single-ended primary-inductor converter) – имеет аналогичные параметры, но работает по другому принципу;
  • inverting converter – основное назначение – инверсия полярности напряжения.

Практически все конструкции используют в работе свойство индуктивности к накоплению энергии. Цепь с катушкой индуктивности (дросселем) управляется ключом, роль которого выполняет быстродействующий транзистор. Различия в схемах заключаются во взаимном расположении дросселя, накопительной емкости и ключевого элемента.

Step-down

Схема содержит индуктивность, расположенную после ключевого элемента и включенную последовательно с нагрузкой. При открытом ключе через дроссель начинает протекать ток. Диод в это время закрыт. После закрытия ключа ток не прекращается мгновенно, а продолжает циркулировать в том же направлении, но уже через открытый диод.

Step-down конвертер

В дальнейшем цикл работы повторяется. Емкость на выходе позволяет сглаживать пульсации выходного напряжения.

Step-up

Данный повышающий преобразователь напряжения также содержит дроссель, соединенный последовательно с нагрузкой, но располагается он до ключа. При открытом ключе через индуктивность течет ток, который линейно растет. После закрытия ключа ток продолжает идти уже через открытый диод в нагрузку. При этом напряжение на входе складывается с ЭДС самоиндукции дросселя.

Step-up конвертер

Остальные схемы имеют аналогичную схемотехнику.

Во всех случаях диод блокирует нагрузку от ключа в необходимом месте цикла преобразования. Падение напряжения на диоде вызывает рассеивание дополнительной мощности, что снижает КПД устройства. Поэтому вместо обыкновенных диодов с падением около 0.7В используют быстродействующие диоды Шоттки, падение напряжения на которых составляет 0.4В.

Классификация Dc Dc преобразователей

Вообще Dc Dc преобразователи можно разделить на несколько групп.

Понижающий, по английской терминологии step-down или buck

Выходное напряжение этих преобразователей, как правило, ниже входного: без особых потерь на нагрев регулирующего транзистора можно получить напряжение всего несколько вольт при входном напряжении 12…50 В. Выходной ток таких преобразователей зависит от потребности нагрузки, что в свою очередь определяет схемотехнику преобразователя.

Еще одно англоязычное название понижающего преобразователя chopper. Один из вариантов перевода этого слова – прерыватель. В технической литературе понижающий преобразователь иногда так и называют «чоппер». Пока просто запомним этот термин.

Повышающий, по английской терминологии step-up или boost

Выходное напряжение этих преобразователей выше входного. Например, при входном напряжении 5 В на выходе можно получить напряжение до 30 В, причем, возможно его плавное регулирование и стабилизация. Достаточно часто повышающие преобразователи называют бустерами.

Универсальный Dc Dc преобразователь – SEPIC

Выходное напряжение этих преобразователей удерживается на заданном уровне при входном напряжении как выше входного, так и ниже. Рекомендуется в случаях, когда входное напряжение может изменяться в значительных пределах. Например, в автомобиле напряжение аккумулятора может изменяться в пределах 9…14 В, а требуется получить стабильное напряжение 12 В.

Инвертирующий Dc Dc преобразователь — inverting converter

Основной функцией этих преобразователей является получение на выходе напряжения обратной полярности относительно источника питания. Очень удобно в тех случаях, когда требуется двухполярное питание, например для питания ОУ (операционных усилителей).

Все упомянутые преобразователи могут быть стабилизированными или нестабилизированными, выходное напряжение может быть гальванически связано с входным или иметь гальваническую развязку напряжений. Все зависит от конкретного устройства, в котором будет использоваться преобразователь.

Чтобы перейти к дальнейшему рассказу о Dc Dc преобразователях следует хотя бы в общих чертах разобраться с теорией.

Работа DC DC преобразователя понижающего типа

Как видно по функциональной схеме DC DC преобразователя класса buck, на входе Uin поступает на фильтр – расположенный здесь конденсатор Cin. Коммутацию тока на высоких частотах выполняет транзистор VT – обычный биполярный или структуры MOSFET, или IGBT. Дополнительно в функциональной схеме предусмотрен разрядный диод VD и расположенный на выходе фильтр LCout. С него напряжение идет в нагрузку Rн, которая подсоединена последовательно к элементам VT и L.

Опишем алгоритм понижения напряжения. Управляющая микросхема создает импульсы в форме прямоугольников, со стабильной частотой. На графике tи – это время импульса при открытом транзисторе, а tп – длительность паузы при его закрытом состоянии. Отношение tи/T=D – это коэффициент заполнения, который измеряется в процентах (от 0 до 100%) или долях числа (от 0 до 1). К примеру, D=50% – это то же самое, что и D=0,5. При D=1 наблюдается полная проводимость ключевого транзистора, а при D=0 ключ закрыт, т.е. наблюдается отсечка. При D=0,5 значение Uвых=0,5Uвх.

Uвых регулируется путем смены ширины импульса управления tи, фактически – за счет смены коэффициента D. Этот принцип регулировки носит название широтно-импульсной модуляции (ШИМ, в английской аббревиатуре – PWM). Стабилизация Uвых в большинстве импульсных БП осуществляется с использованием ШИМ.

Благодаря массовому распространению инверторов производители наладили изготовление ШИМ контроллеров всевозможных типов. Их выбор огромен, поэтому собирать инверторы на дискретных компонентах не приходится. К тому же, готовые инверторы умеренной мощности отличаются ценовой доступностью. Для установки в создаваемую конструкцию остается только припаять к плате проводки на вход и выход, а затем выставить нужное значение Uвых.

Повышающий Dc Dc преобразователь – преобразователь типа boost

Повышающие преобразователи применяются в основном при низковольтном питании, например, от двух-трех батареек, а некоторые узлы конструкции требуют напряжения 12…15 В с малым потреблением тока. Достаточно часто повышающий преобразователь кратко и понятно называют словом «бустер».

Функциональная схема повышающего преобразователя

Входное напряжение U in подается на входной фильтр C in и поступает на последовательно соединенные катушку индуктивности L и коммутирующий транзистор VT. В точку соединения катушки и стока транзистора подключен диод VD. К другому выводу диода подключены нагрузка R н и шунтирующий конденсатор C out.

Транзистор VT управляется схемой управления, которая вырабатывает сигнал управления стабильной частоты с регулируемым коэффициентом заполнения D, так же, как было рассказано чуть выше при описании чопперной схемы. Диод VD в нужные моменты времени блокирует нагрузку от ключевого транзистора.

Когда открыт ключевой транзистор правый по схеме вывод катушки L соединяется с отрицательным полюсом источника питания U in. Нарастающий ток (сказывается влияние индуктивности) от источника питания протекает через катушку и открытый транзистор, в катушке накапливается энергия.

В это время диод VD блокирует нагрузку и выходной конденсатор от ключевой схемы, тем самым предотвращая разряд выходного конденсатора через открытый транзистор. Нагрузка в этот момент питается энергией накопленной в конденсаторе C out. Естественно, что напряжение на выходном конденсаторе падает.

Как только напряжение на выходе станет несколько ниже заданного, (определяется настройками схемы управления), ключевой транзистор VT закрывается, и энергия, запасенная в дросселе, через диод VD подзаряжает конденсатор C out, который подпитывает нагрузку. При этом ЭДС самоиндукции катушки L складывается с входным напряжением и передается в нагрузку, следовательно, напряжение на выходе получается больше входного напряжения.

По достижении выходным напряжением установленного уровня стабилизации схема управления открывает транзистор VT, и процесс повторяется с фазы накопления энергии.

Принцип действия

Классические преобразователи с регулировкой выходного напряжения, как правило, управляют сопротивлением элемента, выполняющего регулировочную роль (транзистор или тиристор), через него постоянно протекает электрический ток, который и заставляет данный элемент нагреваться, при этом теряется значительная часть мощности. Главное преимущество такого устройства это минимум запчастей, простота, и отсутствие помех. Все остальные характеристики больше относятся к недостаткам. Импульсный преобразователь напряжения использует регулировочный элемент лишь в виде ключа. То есть он работает в двух режимах:

  • Закрыт, и не пропускает электрический ток;
  • Открыт, и имеет минимальное проходное сопротивление.

При этом каждый из режимов обладает низким выделением тепла, что даёт возможность показывать высокий коэффициент полезного действия (КПД). Нагрузка же получает непрерывно электроэнергию за счёт накопления и хранения её в таких электрических резервуарах, как:

  1. Индуктивность (катушках);
  2. Конденсаторах.

Регулировка происходит за счёт изменения времени замкнутого состояния ключевого элемента. Снижение габаритов, а также массы устройств, возможно только за счёт повышения частоты, от 20 кГц до 1 МГц. Импульсные устройства могут формировать на выходе как пониженное напряжение, так и с изменением полярности. За счёт применения в них трансформаторов, работающих на высоких частотах позволяет:

  1. Качественно изолировать вход от выхода;
  2. Получить на выходе устройства несколько выходных напряжений.

Как и любое устройство импульсный преобразователь обладает и недостатками, которыми являются:

  1. Сложность схемы и наличие большего количества запчастей, а значит потенциально существует больше причин поломки;
  2. Являются источниками помех.

Однако постоянное развитие технологий в этом направлении снижают эти недостатки к минимальным значениям.

Питание схем с помощью Dc Dc преобразователей

Если питание аппаратуры осуществляется от гальванических элементов или аккумуляторов, то преобразование напряжения до нужного уровня возможно лишь с помощью Dc Dc преобразователей.

Идея достаточно проста: постоянное напряжение преобразуется в переменное, как правило, с частотой несколько десятков и даже сотен килогерц, повышается (понижается), а затем выпрямляется и подается в нагрузку. Такие преобразователи часто называются импульсными.

В качестве примера можно привести повышающий преобразователь из 1,5 В до 5 В (выходное напряжение компьютерного USB).

Dc Dc преобразователь 1,5 В / 5 В

Импульсные преобразователи хороши тем, что имеют высокий КПД, в пределах 60..90%. Еще одно достоинство импульсных преобразователей широкий диапазон входных напряжений: входное напряжение может быть ниже выходного или намного выше.

Универсальный компактный нормирующий преобразователь с гальванической развязкой K121

  • K121 Компактный преобразователь

  • Преобразователь интерфейса EASY-USB

Наименование Наличие на складе Цена руб. с НДС
K121 Компактный преобразователь с гальв. разв. Вх: Pt100,Pt500,Pt1000,Ni100,J,K,R,S,T,B,E,N,0/4…20мА,0/2…10В; Вых: 4…20 мА, питание от токовой петли 6 666 Р
EASY-USB Преобразователь интерфейса USB/TTL для конфигурирования преобразователей K120RTD, K121, T121 6 200 Р

Назначение

K121 способен решать различные задачи, связанные с преобразованием аналогового сигнала в унифицированный сигнал 4…20 мА. Модуль имеет универсальный вход, за счет чего к нему можно подключать термопары, термометры сопротивления, сигналы типа 4…20 мА или 0…10 В, погрешность преобразования при этом не превышает 0,1 %.

Пользователь может не только устанавливать различные диапазоны преобразования, но и самостоятельно задавать кривую преобразования. Конфигурирование модуля осуществляется с помощью ПО Easy Setup и программатора EasyUSB.

Компактные размеры K121 позволяют экономить место в шкафу автоматики, а питание от выходной токовой петли сокращает количество подключаемых проводов.

  • Особенности
  • Технические характеристики
  • Схемы подключения
  • Монтаж
  • Аксессуары
Особенности нормирующего преобразователя с гальванической развязкой K121

К модулю могут быть подключены датчики различных типов:

  • термопары;
  • термометры сопротивления;
  • потенциометры;
  • датчики типа 4-20 мА
  • датчики типа 0-10 В и более.

С помощью ПО Seneca Easy Setup пользователь может задать свои параметры преобразования. В качестве входного сигнала может быть:

  • напряжение, мВ;
  • напряжение, В;
  • ток, мкА;
  • сопротивление, Ом.

Основная погрешность преобразования сигнала составляет 0,1 %.

Для подключения к ПК требуется комплект Easy USB.
ПО Seneca Easy Setup позволяет задавать тип входного сигнала, пределы преобразования, а при необходимости создавать нелинейные кривые преобразования.

Гальваническая развязка между входом и выходом позволяет изолировать датчики, установленные “по месту” и вход ПЛК автоматизированной системы.

Малая ширина модуля (6,2 мм) позволяет значительно экономить пространство в шкафу при использовании большого количества преобразователей.

Технические характеристики нормирующего преобразователя Seneca K121
Параметр Описание
Тип входного сигнала: потенциометр
Значение От 500 ом до 10 кОм
Входное сопротивление 10 МОм
Тип входного сигнала: термопара
Тип термопары J, K, R, S, T, B, E, N
Входное сопротивление 10 МОм
Обнаружение обрыва датчика Да. (Настраивается)
Тип входного сигнала: термосопротивление
Тип термосопротивления PT100, NI100, PT500, PT1000
Входное сопротивление 10 МОм
Ток возбуждения 375 мкА
Сопротивление проводов До 25 Ом
Влияние сопротивления проводов 0,003 Ом/Ом
Схема включения 2-, 3-, 4-проводная
Ток возбуждения Менее 350 мкА
Диапазон измеряемой температуры -200…+210 °С
Тип входного сигнала: напряжение (мВ)
Входное сопротивление 10 МОм
Диапазон -150…150 мВ постоянного тока
Тип входного сигнала: напряжение (В)
Входное сопротивление 200 кОм
Диапазон -30…30 В постоянного тока
Тип входного сигнала: ток
Входное сопротивление 40 Ом
Диапазон -24…24 мА
Условия эксплуатации
Температура работы -20…+65 °С
Относительная влажность окружающего воздуха 30…90 % при 40 °С без конденсации
Температура хранения -20…+85 °С
Степень защиты IP20
Параметры корпуса
Размеры 93 × 102,5 × 6,2 мм
Подключение проводников 8 пружинных клемм
Схемы подключения нормирующего преобразователя Seneca K121
Схемы подключения термосопротивлений и потенциометра Схемы подключения термопар и сигналов, нормированных по напряжению Схема подключения токового сигнала
Аксессуары для нормирующего преобразователя Seneca EASY-USB
  • выбор типа подключаемого датчика;
  • установка пределов преобразования;
  • задание пользовательской кривой преобразования.

Пример

Давайте рассмотрим преобразователь, который дает 24 В при 6 А в непрерывном режиме при входном напряжении в диапазоне от 8 до 18 В.

Начнем с выбора дросселя для одной фазы и эффективности преобразования не меньше чем 95%. Средний ток индуктивности при минимальном входном напряжении 8 В Vin_min будет 19 А, если же добавить ток пульсаций, то пиковый ток уже будет 25 А. Для снижения тока в два раза мы выберем двухфазный режим работы и частоту преобразования 250 кГц. Средний ток I_Lav

уже будет 9,5 А. В качестве индуктивности из серии PB2020 дросселей фирмы Pulse выберем PB2020.153. Для этого дросселя пиковый ток составляет 10,5 А, что ниже тока насыщения с хорошим запасом.

Рис. 3. Двухфазный повышающий преобразователь, V0 24 В на 6 А, Vin от 8 до 18 В

Средний и максимальный ток дросселя будут определять выбор ключевого транзистора. Максимальное значение напряжения на транзисторе 25 В. В качестве ключа мы выберем НАТ2169Н с напряжением 40 Ви LTC3862 (фирмы Linear Technology) в качестве контроллера, который имеет встроенные MOSFET-драйверы. Потери транзистора каждой фазы оценим на уровне 1,6 Вт при минимальном входном напряжении. В качестве выпрямительного диода на 10 А, 40 В выбираем диод Шоттки PDS1040. Мощность рассеивания на диодах каждой фазы оценим как 1,5 Вт. Оба ключевых элемента — транзистор и диод — потребуют дополнительного пространства на печатной плате для отвода тепла. Электрическая схема двухфазного повышающего преобразователя представлена на рис. 3, а временные диаграммы — на рис. 2. В дальнейшем эта схема может быть использована как основа для моделирования и улучшения, если это потребуется.

Рис. 4. Двухфазный синхронный повышающий преобразователь, Vo 24 В на 8,5 А, Vin от 8 до 18 В

Преобразователь напряжения DС-DC с гальванической развязкой

Классическая схема DC-DC устройств отличается существенным недостатком, который заключается в гальванической связи входа и выхода. В связи с этим имеется высокая вероятность удара электрическим током.

Для повышения безопасности перечисленные выше схемы могут комплектоваться разделительным трансформатором, который осуществляет гальваническую развязку входных и выходных цепей.

Обратите внимание! Наличие трансформатора позволяет проектировать устройства с несколькими значениями выходного напряжения. Разделительный трансформатор импульсных источников имеет небольшие габариты и массу, поскольку работает на высокой частоте. Разделительный трансформатор импульсных источников имеет небольшие габариты и массу, поскольку работает на высокой частоте

Разделительный трансформатор импульсных источников имеет небольшие габариты и массу, поскольку работает на высокой частоте.

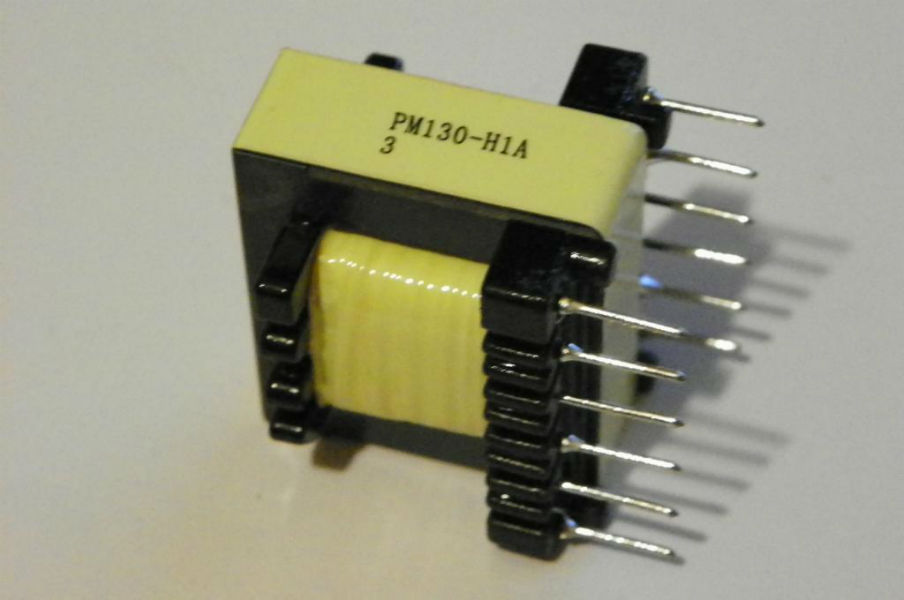

Импульсный трансформатор

Обратная связь для контроля за выходными параметрами осуществляется через дополнительную обмотку трансформатора либо через оптрон.

Повышающий преобразователь с разделительным трансформатором вместо дросселя называется обратноходовым (flyback converter).

Понятие о преобразователях DC DC

Как следует из названия, данный тип устройств преобразует входное напряжение постоянного тока в такое же на выходе, но другого номинала. DC – английская аббревиатура, Direct Current – постоянный ток.

Поскольку для работы трансформатора принципиальным является наличие переменного напряжения, то в указанных преобразователях используется иной принцип. DC–DC устройства представлены двумя основными типами:

  1. Инверторные, в которых вначале выполняется преобразование постоянного напряжения в переменное, высокой частоты, которое поступает на малогабаритный высокочастотный трансформатор.
  2. Импульсные, у которых основными элементами являются накопительный дроссель и конденсатор.

Строго говоря, все перечисленные устройства относятся к импульсным, но указанные различия позволяют отнести их к разным группам.

Нюансы создания схем понижающих преобразователей

В реальности работа схемы инвертора отличается от теоретического описания. При включении и выключении возможны промедления, активное сопротивление отлично от нуля, на работе схемы сказывается качество используемых элементов и паразитная емкость монтажа. Значение индуктивности определяет 2 режима работы понижающего преобразователя:

  1. При малой индуктивности он функционирует в режиме разрывных токов, что не позволяет использовать конвектор с источниками питания.
  2. При высокой индуктивности чоппер работает по принципу неразрывных токов, и есть возможность с использованием фильтров на выходе получить U=const с допустимыми пульсациями. В таком режиме функционируют и модели, увеличивающие напряжение.

С целью увеличения КПД вместо разрядного диода VD можно использовать транзистор MOSFET. Его в нужное время открывает управляющая схема. Такие инверторы называют синхронными и рекомендуются к использованию при достаточно большой мощности инвертора.

Схема dc-dc преобразователя

На главную страницу

   Это DC-DC преобразователь напряжения с 5-13 В на входе, до 12 В выходного постоянного тока 1,5 А. Преобразователь получает меньшее напряжение и дает более высокое на  выходе, чтобы использовать там где есть напряжение меньшее требуемых 12 вольт. Часто он используется для увеличения напряжения имеющихся батареек. Это по сути интегральный DC-DC конвертер. Для примера: есть литий-ионный аккумулятор 3,7 В, и его напряжение с помощью данной схемы можно изменить, чтобы обеспечить необходимые 12 В на 1,5 А.
Схема DC-DC преобразователя на MC34063A
   Преобразователь легко построить самостоятельно. Основным компонентом является микросхема MC34063, которая состоит из источника опорного напряжения (температурно-компенсированного), компаратора, генератора с активным контуром ограничения пикового тока, вентиля (элемент «И»), триггера и мощного выходного ключа с драйвером и требуется только несколько дополнительных электронных компонентов в обвязку для того чтобы он был готов. Эта серия микросхем была специально разработана, чтобы включены их в состав различных преобразователей.
Достоинства микросхемы MC34063A
Работа от 3 до 40 В входа
Низкий ток в режиме
ожидания
Ограничение тока
Выходной ток до 1,5 A
Выходное напряжение регулируемое
Работа в диапазоне частот до 100 кГц
Точность 2%

Описание радиоэлементов

R — Все резисторы 0,25 Вт.

T — TIP31-NPN силовой транзистор. Весь выходной ток проходит через него.

L1 — 100 мкГн ферритовые катушки. Если придётся делать самостоятельно, нужно  приобрести тороидальные ферритовые кольца наружным диаметром  20 мм и внутренним диаметром 10 мм, тоже 10 мм высотой и проволоку 1 — 1,5 мм толщиной на 0,5 метра, и сделать 5 витков на равных расстояниях. Размеры ферритового кольца не слишком критичны

Разница в несколько (1-3 мм) приемлема.

D — диод Шоттки должен быть использован обязательно

TR — многовитковый переменный резистор, который используется здесь для точной настройки выходного напряжения 12 В.

C — C1 и C3 полярные конденсаторы, поэтому обратите внимание на это при размещении их на печатной плате.
Список деталей для сборки
Резисторы: R1 = 0.22 ом x1, R2 = 180 ом x1, R3 = 1,5 K x1, R4 = 12K x1
Регулятор: TR1 = 1 кОм, многооборотный
Транзистор: T1 = TIP31A или TIP31C
Дроссель: L1 = 100 мкГн на ферритовом кольце
Диод: D1 — шоттки 1N5821 (21V — 3A), 1N5822 (28V — 3A) или MBR340 (40В — 3A)
Конденсаторы: C1 = 100 мкФ / 25V, C2 = 0.001 мкФ , C3 = 2200 мкФ / 25V
Микросхема: MC34063
Печатная плата 55 x 40 мм

   Заметим, что необходимо установить небольшой алюминиевый радиатор на транзистор T1 — TIP31, в противном случае этот транзистор может быть поврежден из-за повышенного нагрева, особенно на больших токах нагрузки. Даташит и рисунок печатной платы прилагается

   Схемы блоков питания

Порядок вывода комментариев: По умолчанию Сначала новые Сначала старые 1Дмитрий   (22.02.2016 17:47)
а такая микросхема подойдет mc34063ag

2MAESTRO   (22.02.2016 17:59)

Да, пойдёт.

3Дмитрий   (23.02.2016 15:22)

резистор на 0.22 ом,можно заменить на какой нибудь другой? если да то на какой?

4MAESTRO   (23.02.2016 15:43)

Можно из нескольких по 1 Ому паралллельно составить его.

5Дмитрий   (25.03.2016 07:53)

Прошу помощи или совета: собрал микросхему все работает,выдает 12в, подключаю лампочку на 12в горит, замечательно! Но как только я подсоединяю усилитель НЧ С РАБОЧИМ НАПРЯЖЕНИЕМ 6-18в (ток потребления 60-150 mA )начинает что то пищать, ну пусть бы пищало, только этот писк передается в динамики.да и еще заметил если прибавить звука побольше писк пропадает и в динамиках и в схеме. Не подскажешь в чем может быть проблема или может посоветуешь что нибудь?

6воин2010   (07.04.2016 17:38)
либо конденсатор плохой , либо нужно повысить рассеивающую мощность резисторов , начни с кондюков , их всего 3 , легче и быстрей проверишь. 7воин2010   (10.04.2016 16:00)
вопросик ,собрал схему но выдаёт макс 1.7 вольт , где совершил ошибку подскажите

  • Снижение расхода топлива в авто
  • Ремонт зарядного 6-12 В
  • Солнечная министанция
  • Самодельный ламповый
  • Фонарики Police
  • Генератор ВЧ и НЧ
  • 2009-2020, «Электронные схемы самодельных устройств». Электросхемы для самостоятельной сборки радиоэлектронных приборов и конструкций. Полезная информация для начинающих радиолюбителей и профессионалов. Все права защищены.
  • Вход
  • Почта
  • Мобильная версия

Характеристики:

● Входное напряжение / ток: DC 11-35V/10A (Max) ● Выходное напряжение / ток: DC 11-35V/10A (Max) ● Выходная мощность: 100W (Max, 150W кратковременно), если позволяет источник питания ● Может работать как источник питания для ноутбуков 65W — 90W ● При использовании 12V источника для питания 19V 3.42A ноутбука, температура модуля — около 45 С градусов ● Эффективность преобразования: 94% (вход 16V выход 19V 2.5A) ● Рабочая температура: от -40 до +85 градусов, если температура окружающей среды превышает 40 градусов, необходимо использование активного охлаждения ● Температура при полной нагрузке: 45 градусов Так же на странице товара имеется полезная информация о назначении элементов управления

Особенности

Для производства ss14 диодов используются прямоугольные корпусы класса SMA. Буквы SS в названии изделия обозначают следующее: первая – поверхностный (surface) монтаж, вторая – наличие барьера Шоттки. Выводы изготавливаются из латуни, обработанной лужением. На корпусе отмечается катодная сторона, при этом разные фирмы-изготовители обозначают ее по-разному (точка, полоска определенного цвета, выемка). Также некоторые компании сокращают обозначение модели на корпусе до двухзначного – S4. Компоненты обладают очень малой массой – каждая единица весит не более 0,064 граммов. Миниатюрность и особенности монтажа на плату являются выигрышными с точки зрения производственных процессов, но затрудняют проведение тестирования – для этого мультиметр приходится оснащать специальной конструкцией.

Габариты smd-детали Шоттки

Важно! На графических представлениях электросхем такой элемент может обозначаться стандартно для диодов или иметь некоторые дополнительные знаки. Принятое графическое изображение диода Шоттки для поверхностного монтажа на схемах. Принятое графическое изображение диода Шоттки для поверхностного монтажа на схемах

Принятое графическое изображение диода Шоттки для поверхностного монтажа на схемах

Название класса диодов связано с именем немецкого физика Вальтера Германа Шоттки, которому принадлежит первое описание перехода между металлической поверхностью и полупроводниковым материалом. В рассматриваемых изделиях этот переход создается через непосредственный контакт этих двух материалов. Типичная P – N реализация, задействующая явление электронно-дырочной проводимости, в модели SS14 не используется. Электроток создается собственно электронами. В разных моделях изделий Шоттки могут быть применены серебряные, золотые или платиновые проводники. Полупроводниковый компонент может быть кремниевым или изготовленным из арсенида галлия.

Преимуществами использования таких деталей являются значительное быстродействие и небольшое сопротивление при прямой установке элемента, что минимизирует снижение напряжения на нем. Это дает возможность монтировать эти диоды в устройства импульсного типа. Кроме того, рабочая переходная зона обладает малой электроемкостью, что позволяет использовать данные элементы в высокочастотных установках. Есть у диодов и слабые стороны: они обладают малой устойчивостью к ситуациям превышения наибольшего обратного напряжения, нагревание влечет за собой внезапный рост обратного электротока. Данные особенности связаны с устройством диодных компонентов.
