Введение

В последние годы производители электронных компонентов все чаще используют контрактное производство полупроводниковых приборов. В таких компаниях работают высококлассные специалисты — разработчики и схемотехники, а производство готовых изделий размещается на лучших мировых фабриках, оснащенных самым современным оборудованием. Это связано с очевидными преимуществами, которые получает компания-разработчик:

резкое снижение накладных расходов, связанных с содержанием собственного высокотехнологичного производства;
возможность выбора лучших контрактных производителей для обеспечения высокого качества изделий;
сосредоточение усилий на разработке новых изделий и технологий;
гарантия длительного жизненного цикла приборов;
высокая динамика производства, как следствие — низкие сроки поставки продукции конечным потребителям;
относительно низкая численность сотрудников и одновременно высокий профессиональный уровень.

Все это дает возможность значительно снизить себестоимость изделий и, как следствие, цену для конечного потребителя, обеспечивая при этом высокое качество и передовые схемотехнические решения.

Ярким примером такой компании является Monolithic Power Systems (MPS). MPS была образована в 1997 году в Санта Клара (США). В настоящее время компания насчитывает около 100 человек, среди ее инвесторов — Bank of America, Investar, Aser Venture. Являясь держателем 18 патентов в области технологий BiCMOS и DMOS, компания специализируется на разработке и контрактном производстве силовых интегральных схем для источников питания постоянного тока, твердотельных источников света, драйверов люминесцентных ламп с холодным катодом и аудиоусилителей класса D. В перспективе MPS планирует разработку интегральных контроллеров сетевых источников питания. Передовые технологические решения позволяют интегрировать на одном кристалле цифровые схемы управления, прецизионные аналоговые компоненты и силовые транзисторы и достичь высокой плотности мощности при сверхмалых размерах интегральных схем.

В данной статье будет рассмотрена линейка интегральных схем для источников питания постоянного тока.

Устройство для зарядки гаджетов

Портативный прибор может зарядить смартфон или планшет. Не проблема для него ноутбук, видеокамера. Даже паяльнику можно обеспечить соответствующее «питание». Дело в том, что обычное напряжение, на которое рассчитаны устройства, 220 Вольт. Собственноручное изготовление аккумуляторного устройства дает на выходе 14,8В. Это недостаточно для ноутбука и много для смартфона.

Поэтому универсальный небольшой инвертор просто необходим. Собрать его можно благодаря продукции AKA KASYAN. Небольшие емкости дают требуемый ток. 5А. Процесс изготовления полностью изложен на специализированных сайтах.

Характеристики:

● Входное напряжение / ток: DC 11-35V/10A (Max) ● Выходное напряжение / ток: DC 11-35V/10A (Max) ● Выходная мощность: 100W (Max, 150W кратковременно), если позволяет источник питания ● Может работать как источник питания для ноутбуков 65W — 90W ● При использовании 12V источника для питания 19V 3.42A ноутбука, температура модуля — около 45 С градусов ● Эффективность преобразования: 94% (вход 16V выход 19V 2.5A) ● Рабочая температура: от -40 до +85 градусов, если температура окружающей среды превышает 40 градусов, необходимо использование активного охлаждения ● Температура при полной нагрузке: 45 градусов Так же на странице товара имеется полезная информация о назначении элементов управления

Обзор лучших автоинверторов

Для составления рейтинга были использованы следующие параметры:

мощность;
качество выходного напряжения;
поведение при перегрузках;
комплектация;
дополнительные функции (если есть);
отзывы в реале и интернете;
внешний вид;
средняя цена в марте 2016 года.

МАП «Энергия» 900

Мощность 900 ватт, входное напряжение 10-15 вольт. Выходное напряжение со минимальным количеством гармоник и частотой 50 герц. При нагрузке свыше 1,3 киловатт автоматически отключается. Если нагрузка соответствует норме, то напряжение стабильно. Может использоваться как мощное пускозарядное устройство (обратное преобразование из 220 в 12 вольт). Внешний вид – большая и тяжелая коробка с цифровым индикатором и переключателями. Стоимость 35 тысяч рублей.

Штиль PS12/300

Мощность 300 ватт, входное напряжение 10,5–14 вольт. Выходное напряжение с минимумом количеством гармоник и частотой 50-60 герц. Если нагрузка на выходе менее 300 ватт, то напряжение стабильно. При увеличении мощности нагрузки напряжение начинает падать. Инвертор комплектуется проводами и разъемами для подключения к автомобильному аккумулятору, а также переходником для прикуривателя. На вид серая неказистая коробка на резиновых ножках. Стоимость 4500 рублей.

MobilEn SP-150

Заявленная мощность 150 ватт, но на испытаниях выдерживал нагрузку в 180 ватт, не снижая напряжения. Подключение дополнительной нагрузки приводит к срабатыванию защиты. При перегрузке сигнализирует легким, но неприятным писком. После отключения пищит очень громко. Выходное напряжение с минимумом гармоник частотой 50-60 герц. Оснащен штатным USB-портом, поэтому можно использовать для зарядки телефона, фотоаппарата, видеокамеры или iPod. Внешний вид – небольшая прямоугольная коробка, на одном торце которой расположена стандартная розетка, на другой сдвоенный провод с переходником на прикуриватель. Стоимость 1300 рублей.

MeanWell A301‑150‑F3

Мощность 150 ватт, входное напряжение 10,5–15 вольт. Выходное напряжение с минимумом гармоник и частотой 50-55 герц. При увеличении нагрузки до 175 ватт происходит автоматическое отключение. Оснащен стандартной розеткой и шнуром питания с переходником для прикуривателя. На вид серебристый аккуратный цилиндр. Стоимость 3500 рублей.

AcmePower DS-120

Заявленная мощность 120 ватт, но хорошо работает лишь при нагрузке менее 100 ватт. При увеличении мощности нагрузки до 107-110 ватт устройство автоматически выключается. Выходное напряжение со средним количеством гармоник и частотой 50-60 герц. Оснащен штатным USB-портом, поэтому можно использовать для зарядки телефона, фотоаппарата, видеокамеры или iPod. В комплект входит провод с переходником для прикуривателя. Внешний вид – аккуратная небольшая плоская коробочка из черного/серого пластика. Стоимость 750 рублей.

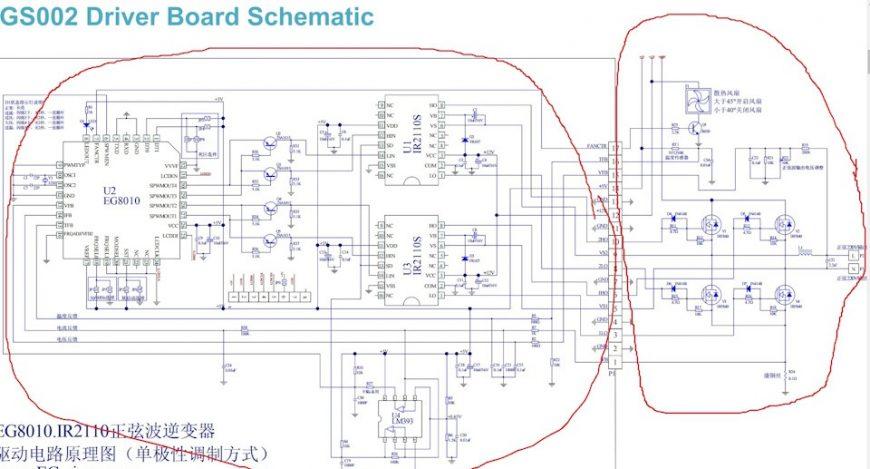

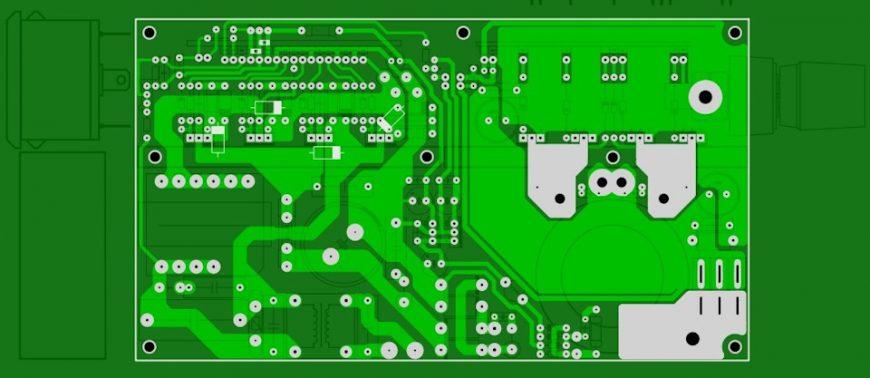

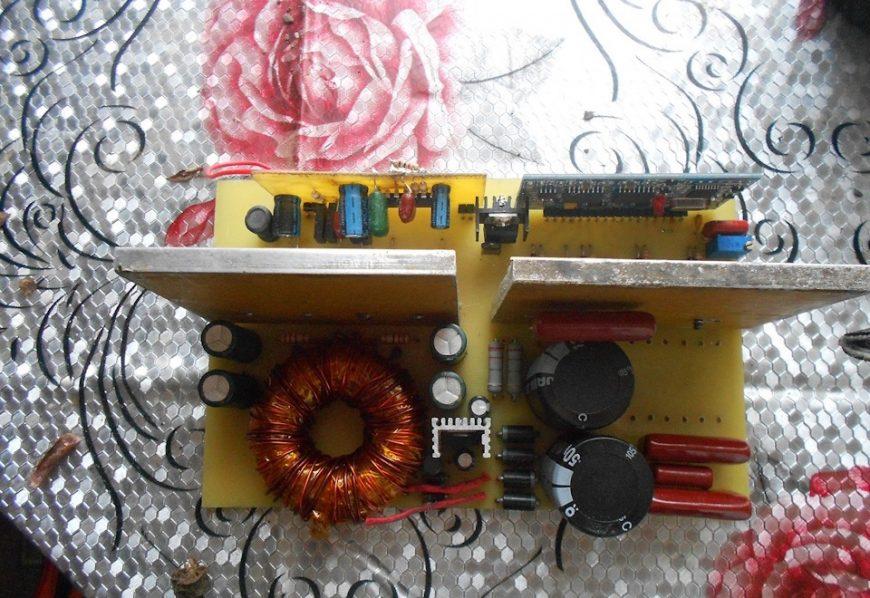

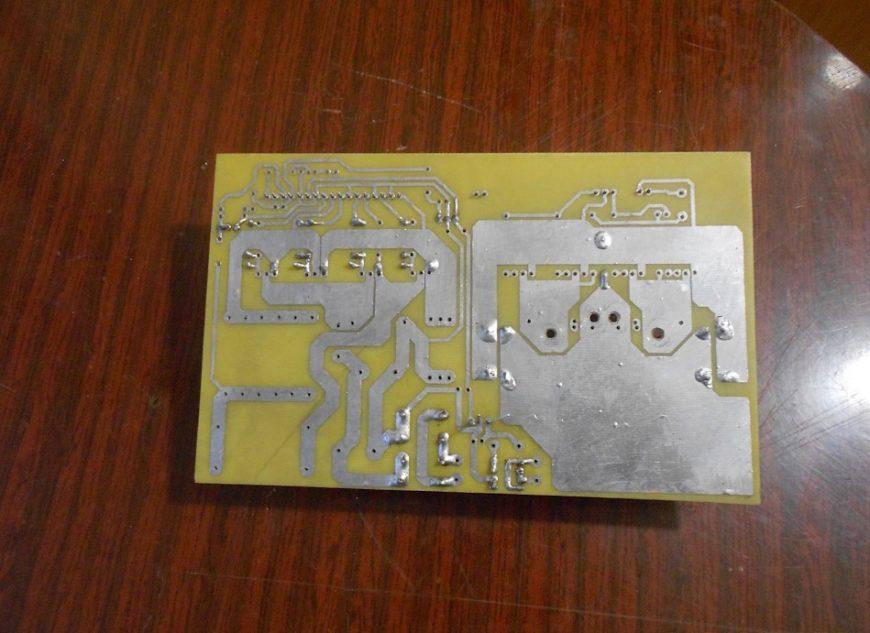

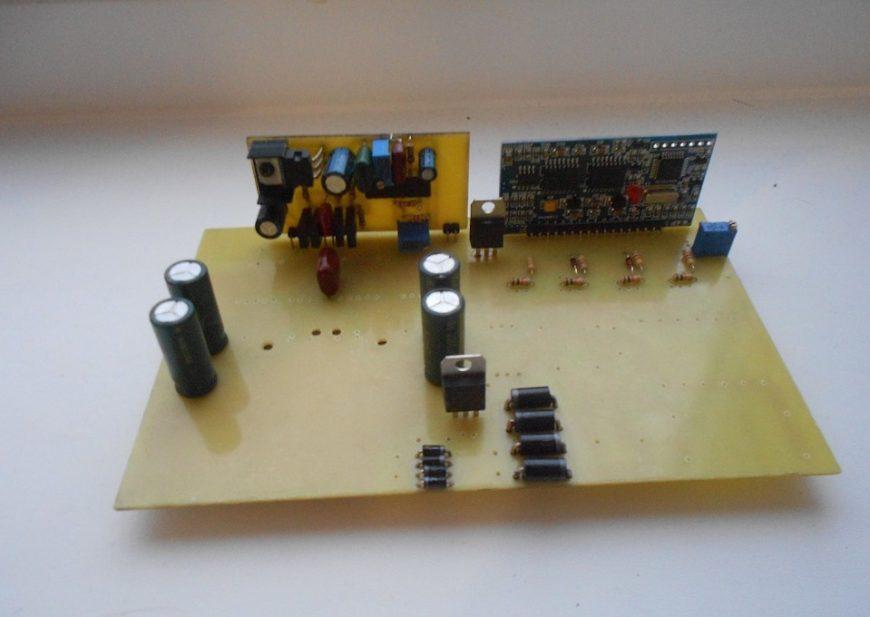

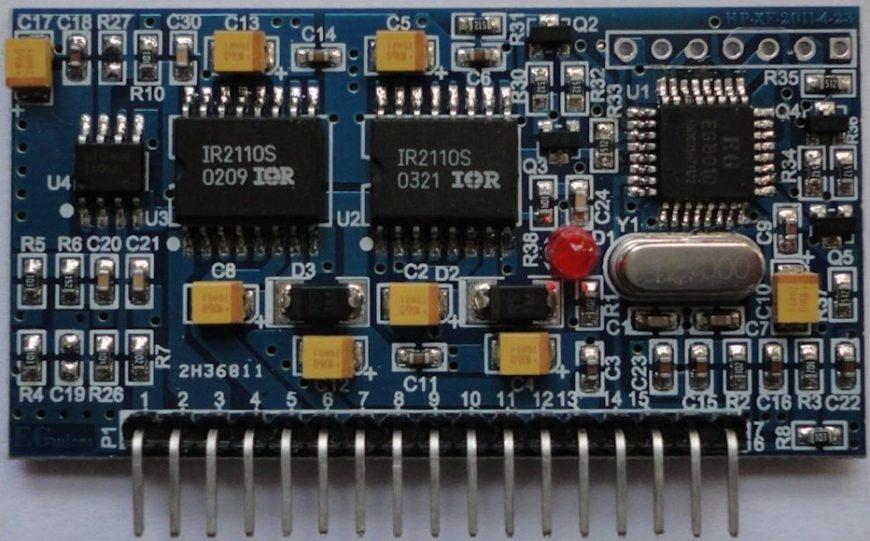

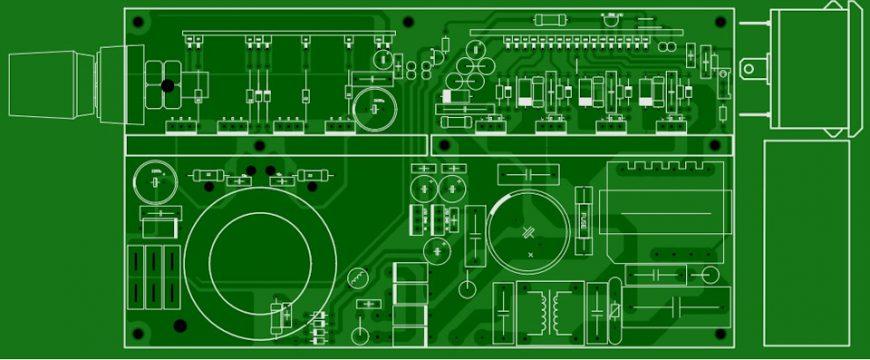

Схема и принцип работы инвертора 12 220

Основная часть радиодеталей, использующих инверторы, используют в работе высокие частоты. Импульсный инвертор в полной мере заменяет классическую схему, в которой применяются трансформаторы. Микросхему К561ТМ2 формируют два D-триггера, у которых присутствует вход R и S. Такая микросхема создается с учетом использования КМОП-технологий, посредством заключения в пластиковый корпус.

Задающие генераторы инверторов монтируются с учетом К561ТМ2, с использованием для функционирования устройства DD1. На делитель частот осуществляется монтирование триггера DD1.2. Усилительные каскады принимают сигнал с микросхем.

Генераторы с синусоидой для инвертора 12 220 В работают на высоких частотах. Чтобы образовать контур с размером 50 Гц, используют вторичную обмотку с параллельным подсоединением конденсаторов и нагрузок. Подключая любое устройство, инверторы создают преобразовательное напряжение в 220 В.

Схема обладает одним существенным недостатком — несовершенной формой параметров на выходах.

Говоря о том, как работает инвертор 12 220, стоит указать что микросхему К561ТМ2 дублирует К564ТМ2. Увеличить мощность на преобразователе можно путем подбора более интенсивного транзистора

Важно учитывать то факт, какие конденсаторы устанавливаются на выходах. Они обладают напряжением 250 В

Глава 2 — Ограничения проектирования boost преобразователя

Выходное напряжение не должно превышать входное более, чем в 3…4 раза.
Тут наверняка набегут специалисты и расскажут, как они в часах на ИН-12 с помощью MC34063 повышали напряжение boost-ом из +5В аж в целых +180В! Это конечно замечательно, но давайте прикинем коэффициент заполнения для данного случая, чтобы поднять напряжение из 5В в 180В надо заставить работать преобразователь при коэффициенте около 0,972(!). Думаю не надо рассказывать, что это плохая идея, что на большой частоте переходные процесс при коммутации транзисторов будут иметь сопоставимую длительность, а может даже и большую.
Так же при таком коэффициенте заполнения получается, что транзистор открыт почти всегда, а значит через него протекает ток и мы получаем максимально возможное значение статических потерь, а значит и низкий КПД.
К чему это собственно ведет… на малой мощности (тот самый случай с mc34063) гарантирована нестабильная работа, низкая надежность, пульсации тока и низкий КПД в совокупности с повышенным нагревом силовых элементов

На большой мощности — бабах.
Для примера обратите внимание на PFC, все они работают при соотношение максимум 1:4, а именно тот самый универсальный вход 85…265VAC или же стабилизатор напряжения с их 90…310VAC. Так же в качестве примера можно рассмотреть сетевые инверторы с MPPT, там при выходе 800В на вход подается 200…600VDC, то есть соотношение 1:4;

Напряжение на транзисторе

Данное ограничение тесно связано с тезисом о соотношение выше и вот почему… Транзистор VT1 должен иметь напряжение сток-исток равное минимум выходному напряжению, а в реальных устройствах иметь еще и запас хотя бы 20% на пульсации. Высоковольтные ключи имеют большое сопротивление канала, а при большом соотношении напряжений и ток на входе будет очень большим, что приведет к большим потерям на транзисторе;

Напряжение диода. Если внимательно посмотреть на схему преобразователя, то станет понятно, что к диоду VD1 прикладывается напряжение равное выходному, то есть если у вас выход 400В, то и диод должен выдерживать эти 400В.
В связи с этим у данной топологии есть интересный «плюс», т.к. диод высоковольтный и в нем протекает ток в разы ниже, чем ток через транзистор, то во многих решениях применение диода Шоттки или SiC-диода позволит получить меньшие потери, чем применение синхронной топологии (полумост на транзисторах). Это касается решений с выходом от 200В и более, а синхронный вариант топологии в основном актуален лишь до напряжения около 100В;

Напряжение конденсаторов. Вроде очевидный момент, но на всякий случай уточню — выходной конденсатор должен выдерживать напряжение равное выходному, что во многих задачах, где применяют boost может составлять и 400, и 800 и даже 1500VDC.

На XL4016

Этот преобразователь имеет такую особенность, что может повышать только до 50% от входного количества вольт. Если подключить 12В, то максимальное увеличение будет 18В. В описании было указано, что его можно применять для ноутбуков, которые питаются максимум от 19V. Но его главное предназначение оказалось работа с ноутбуками от автомобильного аккумулятора. Наверное отграничение в 50% можно убрать, изменив резисторы, которые задают этот режим. Вольты на выходе напрямую зависят от количества входящих.

Отвод тепла сделан гораздо лучше, радиаторы поставлены правильно. Только вместо термопасты теплопроводящая прокладка, чтобы избежать электрического контакта с радиатором. На входе конденсатор 470мФ 50V, на другом конце 470мФ на 35V.

Преобразователь напряжения с гальванической развязкой

Изолированные dc dc преобразователи требуются в широком диапазоне применений, включая измерение мощности, промышленные программируемые логические контроллеры (PLC), источники питания с биполярным транзистором с изоляцией (IGBT) и т. д. Они используются для обеспечения гальванической изоляции, повышения безопасности и помехоустойчивости.

В зависимости от точности регулирования выходного напряжения, dc dc преобразователи с гальванической развязкой делятся на три категории:

регулируемые;
нерегулируемые;
полурегулируемые.

У таких устройств входная цепь изолирована от выходной. Самая простая схема прямоходового преобразователя имеет две изолированных цепи: в одной – ключевой транзистор и трансформатор, в другой – катушка индуктивности, конденсатор, нагрузочное сопротивление. На транзистор подается импульсный управляющий сигнал с рабочим циклом D.

Когда транзистор открыт, то диод VD пропускает ток, а D1 заперт. Ток протекает по контуру через катушку, конденсатор и нагрузку. В катушке идет накопление энергии;
При запирании транзистора напряжение на трансформаторных обмотках изменяет знак, поэтому VD закрывается, а D1 начинает пропускать ток, который протекает по контуру между катушкой, D1, конденсатором и нагрузочным сопротивлением. Выходное напряжение будет равно:

Uout = (w2/w1) x D, где w2, w1 – количество витков двух обмоток трансформатора.

Так работает схема прямоходового однотактного преобразователя. Существуют обратноходовые схемы и двухтактные, с подачей энергии на выход в течение обоих преобразовательных циклов. Для снижения потерь вместо диодов применяются МОП-транзисторы.

Какие элементы необходимы для работы

Понадобиться может следующее:

блок импульсный обеспечивающий подачу питания – 5в на 0,7А;
зарядка автомобиля – панель (солнечная);
лента со световыми диодами на 220 вольт;
модульное устройство для контроля и зарядки электрического аккумулятора (Li-ion), предназначенное для работы с напряжением 12-24 вольта;
преобразователь для повышения напряжения (низковольтный, рассчитанный на 1,5А и 5 вольт).

Для того чтобы сделать преобразователь напряжения 220в своими руками не потребуется сложная электроника. Схематически задача совсем несложная. Новичок спокойно с ней справится. Небольшой комплект составляющих – транзисторы, трансформатор и резисторы, соединенные простой и понятной схемой преобразователя напряжения своими руками. Действовать надо предварительно изучив инструкцию.

Понадобятся по две штуки:

радиаторов (алюминиевых);
TIP 3055 — транзисторов;
100 Ом на 10 Вт – резисторов;
15 Ом на 10 Вт – резисторов.

Дополнительные компоненты:

стяжки из пластика;
винты и гайки, розетка;
термопласт.

Чтобы сборка шла без заминок нужно обзавестись инструментом:

дрелью и паяльником;
кусачками и пистолетом для склеивания.

Проект.

В качестве корпуса для самодельного преобразователя напряжения я решил использовать корпус от отслужившей свой срок батареи «Крона». Такая конструкция, на мой взгляд, более универсальна, да и в мультиметр DT-830B, всё равно, ничего большего размера, чем «Крона», не помещается.

Прорисовка предполагаемой конструкции показала, что пальчиковый аккумулятор форм-фактора «ААА» можно разместить в корпусе от батареи с минимальным увеличением размера последнего.

А именно. Увеличить длину корпуса можно за счёт выпрямления одного из развальцованных краёв жестяной обечайки.

Заднюю стенку, при этом, пришлось немного наклонить, чтобы гайка крепления гнезда не увеличила габариты корпуса.

Классификация Dc Dc преобразователей

Вообще Dc Dc преобразователи можно разделить на несколько групп.

Понижающий, по английской терминологии step-down или buck

Выходное напряжение этих преобразователей, как правило, ниже входного: без особых потерь на нагрев регулирующего транзистора можно получить напряжение всего несколько вольт при входном напряжении 12…50 В. Выходной ток таких преобразователей зависит от потребности нагрузки, что в свою очередь определяет схемотехнику преобразователя.

Еще одно англоязычное название понижающего преобразователя chopper. Один из вариантов перевода этого слова – прерыватель. В технической литературе понижающий преобразователь иногда так и называют «чоппер». Пока просто запомним этот термин.

Повышающий, по английской терминологии step-up или boost

Выходное напряжение этих преобразователей выше входного. Например, при входном напряжении 5 В на выходе можно получить напряжение до 30 В, причем, возможно его плавное регулирование и стабилизация. Достаточно часто повышающие преобразователи называют бустерами.

Универсальный Dc Dc преобразователь – SEPIC

Выходное напряжение этих преобразователей удерживается на заданном уровне при входном напряжении как выше входного, так и ниже. Рекомендуется в случаях, когда входное напряжение может изменяться в значительных пределах. Например, в автомобиле напряжение аккумулятора может изменяться в пределах 9…14 В, а требуется получить стабильное напряжение 12 В.

Инвертирующий Dc Dc преобразователь — inverting converter

Основной функцией этих преобразователей является получение на выходе напряжения обратной полярности относительно источника питания. Очень удобно в тех случаях, когда требуется двухполярное питание, например для питания ОУ (операционных усилителей).

Все упомянутые преобразователи могут быть стабилизированными или нестабилизированными, выходное напряжение может быть гальванически связано с входным или иметь гальваническую развязку напряжений. Все зависит от конкретного устройства, в котором будет использоваться преобразователь.

Чтобы перейти к дальнейшему рассказу о Dc Dc преобразователях следует хотя бы в общих чертах разобраться с теорией.

Схема dc-dc преобразователя

На главную страницу

Это DC-DC преобразователь напряжения с 5-13 В на входе, до 12 В выходного постоянного тока 1,5 А. Преобразователь получает меньшее напряжение и дает более высокое на выходе, чтобы использовать там где есть напряжение меньшее требуемых 12 вольт. Часто он используется для увеличения напряжения имеющихся батареек. Это по сути интегральный DC-DC конвертер. Для примера: есть литий-ионный аккумулятор 3,7 В, и его напряжение с помощью данной схемы можно изменить, чтобы обеспечить необходимые 12 В на 1,5 А.
Схема DC-DC преобразователя на MC34063A
Преобразователь легко построить самостоятельно. Основным компонентом является микросхема MC34063, которая состоит из источника опорного напряжения (температурно-компенсированного), компаратора, генератора с активным контуром ограничения пикового тока, вентиля (элемент «И»), триггера и мощного выходного ключа с драйвером и требуется только несколько дополнительных электронных компонентов в обвязку для того чтобы он был готов. Эта серия микросхем была специально разработана, чтобы включены их в состав различных преобразователей.
Достоинства микросхемы MC34063A
Работа от 3 до 40 В входа
Низкий ток в режиме ожидания
Ограничение тока
Выходной ток до 1,5 A
Выходное напряжение регулируемое
Работа в диапазоне частот до 100 кГц
Точность 2%

Описание радиоэлементов

R — Все резисторы 0,25 Вт.

T — TIP31-NPN силовой транзистор. Весь выходной ток проходит через него.

L1 — 100 мкГн ферритовые катушки. Если придётся делать самостоятельно, нужно приобрести тороидальные ферритовые кольца наружным диаметром 20 мм и внутренним диаметром 10 мм, тоже 10 мм высотой и проволоку 1 — 1,5 мм толщиной на 0,5 метра, и сделать 5 витков на равных расстояниях. Размеры ферритового кольца не слишком критичны

Разница в несколько (1-3 мм) приемлема.

D — диод Шоттки должен быть использован обязательно

TR — многовитковый переменный резистор, который используется здесь для точной настройки выходного напряжения 12 В.

C — C1 и C3 полярные конденсаторы, поэтому обратите внимание на это при размещении их на печатной плате.
Список деталей для сборки
Резисторы: R1 = 0.22 ом x1, R2 = 180 ом x1, R3 = 1,5 K x1, R4 = 12K x1
Регулятор: TR1 = 1 кОм, многооборотный
Транзистор: T1 = TIP31A или TIP31C
Дроссель: L1 = 100 мкГн на ферритовом кольце
Диод: D1 — шоттки 1N5821 (21V — 3A), 1N5822 (28V — 3A) или MBR340 (40В — 3A)
Конденсаторы: C1 = 100 мкФ / 25V, C2 = 0.001 мкФ , C3 = 2200 мкФ / 25V
Микросхема: MC34063
Печатная плата 55 x 40 мм

Заметим, что необходимо установить небольшой алюминиевый радиатор на транзистор T1 — TIP31, в противном случае этот транзистор может быть поврежден из-за повышенного нагрева, особенно на больших токах нагрузки. Даташит и рисунок печатной платы прилагается
