Вольт, как единица измерения:

Вольт – единица измерения электрического потенциала, разности потенциалов, электрического напряжения и электродвижущей силы в Международной системе единиц (СИ), названная в честь итальянского физика и физиолога Алессандро Вольты.

Вольт как единица измерения имеет русское обозначение – В и международное обозначение – V.

Существует несколько определений вольта.

Разность потенциалов между двумя точками равна 1 вольту (В), если для перемещения заряда величиной 1 кулон (Кл) из одной точки в другую над ним надо совершить работу величиной 1 джоуль (Дж).

1 вольт (В) равен электрическому напряжению, вызывающему в электрической цепи постоянный ток силой 1 ампер (А) при мощности 1 ватт (Вт). Либо 1 вольт равен электрическому напряжению на концах проводника, необходимое для выделения в нём теплоты мощностью в один ватт (Вт) при силе протекающего через этот проводник постоянного тока в один ампер (A).

1 вольт (В) равен разность потенциалов на резисторе в 1 Ом (Ω) при протекании через него тока в 1 ампер (А).

В = (м² · кг) / (с3 · A) = Дж / Кл = Вт / А = А · Ом.

1 В = (1 м² · 1 кг) / (1 с3 · 1 A) = 1 Дж / 1 Кл = 1 Вт / 1 А = 1 А · 1 Ом.

В Международную систему единиц вольт введён решением XI Генеральной конференцией по мерам и весам в 1960 году, одновременно с принятием системы СИ в целом. В соответствии с правилами СИ, касающимися производных единиц, названных по имени учёных, наименование единицы «вольт» пишется со строчной буквы, а её обозначение — с заглавной (В). Такое написание обозначения сохраняется и в обозначениях производных единиц, образованных с использованием вольта.

Что такое напряжение

Что такое напряжение в электронике и электротехнике? Как его можно трактовать? Обо всем этом мы как раз и поговорим в нашей статье.

Напряжение с точки зрения гидравлики

Все вы видели и представляете, как выглядит водонапорная башня или просто водобашня. Грубо говоря, это большой высокий “бокал”, заполненный водой.

водоносная башня

Так вот, представим себе, что башня доверху наполнена водой. Получается, в данный момент на дне башни ого-го какое давление!

водобашня, заполненная водой

А что, если слить из башни воду хотя бы наполовину? Давление на дно башни уменьшится вдвое. А давайте-ка нальем в пустую башню одно ведро воды! Давление на дно башни будет мизерное.

Представьте такую ситуацию. У нас есть водонос, а шланг мы закупорили пробкой.

Вода вроде бы готова бежать, но бежать то некуда! Пробка туго закупоривает шланг. Но на саму пробку сейчас оказывается давление, которое создает насосная станция. От чего зависит давление на пробку? Думаю понятно, что от мощности насоса. Если мощность насоса будет большая, то пробка вылетит со скоростью пули, или давление порвет шланг, если пробка туго сидит в шланге. В данном случае давление создается с помощью насоса. То есть можно сказать, что это модель башни с водой в горизонтальном положении.

А теперь представьте себе какое давление на дне океана, особенно в Марианской впадине! Что можно сказать про давление в этих двух случаях? Оно вроде как есть, но молекулы воды стоят на месте и никуда не двигаются. Запомните этот момент. Давление есть, а движухи – нет.

Электрическое напряжение

Это давление на дно и есть то самое напряжение (по аналогии с гидравликой). В данном случае, дно башни – это ноль, начальный уровень отсчёта. За начальный уровень отсчёта в электронике берут вывод батарейки или аккумулятора со знаком “минус”. Можно даже сказать, что уровень “воды в башне” у 12-вольтового автомобильного аккумулятора выше, чем уровень воды 1,5 Вольтовой пальчиковой батарейки.

Так вот, по аналогии с электроникой, это давление называется напряжением. Например, вы, наверное, не раз слышали такое выражение, типа “блок питания может выдать от 0 и до 30 Вольт”. Или говоря детским языком, создать “электрическое давление” на своих клеммах (отметил на фото) от 0 и до 30 Вольт. Нулевой уровень, откуда идет отсчет электрического давления, обозначается минусом.

О сути явления

Природа этого явления достаточно проста. Атомы, участвующие в построении любого вещества, имеют положительно заряженное ядро, вокруг которого быстро вращаются электроны, несущие отрицательный заряд. В обычном состоянии, в тот момент, когда число электронов соизмеримо с числом протонов в ядре, отвечающих за положительную составляющую заряда, сам атом в целом является нейтрально заряженным, то есть не обладает зарядом.

Отсутствие отрицательно заряженных электронов приводит атом в состояние недостатка этих частиц, и он будет стремиться вернуться в исходное состояние, обладая вокруг себя положительным зарядом. Обратная ситуация — возникновение лишних электронов в атоме ведёт к появлению отрицательного заряда (потенциала) в целом. Стоит отметить, что протоны не могут подвергаться удалению в этом случае, так как это изменить всю конфигурацию атома, и он в этом случае превратиться в иной.

Положительный и отрицательный потенциалы испытывают по отношению друг к другу притяжение, причём чем разность этих потенциалов больше, тем сильней действует это явление. Электрический ток появляется в том случае, когда потенциалы проводников, имеющие противоположные заряды, соединяются. Возникает так называемое целенаправленное передвижение частиц, обладающих зарядом, которые пытаются ликвидировать разность потенциалов.

«Сила тока. Напряжение»

Сила тока

Характеристикой тока в цепи служит величина, называемая силой тока (I).  Сила тока – физическая величина, характеризующая скорость прохождения заряда через проводник и равная отношению заряда q, прошедшeгo через пoперeчное сечение проводника за промежуток времени t, к этому промежутку времени: I = q/t. Единица измерения силы тока – 1 ампер (1 А).

Определение единицы силы тока основано на магнитном действии тока, в частности на взаимодействии параллельных проводников, по которым идёт электрический ток. Такие проводники притягиваются, если ток по ним идёт в одном направлении, и отталкиваются, если направление тока в них противоположное.

За единицу силы тока принимают такую силу тока, при которой отрезки параллельных проводников длиной 1 м, находящиеся на расстоянии 1 м друг от друга, взаимодействуют с силой 2*10-7Н. Эта единица и называется ампером (1 А).

Зная формулу силы тока, можно получить единицу электрического заряда: 1 Кл = 1А * 1с.

Амперметр

Прибор, с помощью которого измеряют силу тока в цепи, называется амперметром. Его работа основана на магнитном действии тока. Основные части амперметра магнит и катушка. При прохождении по катушке электрического тока она в результате взаимодействия с магнитом, поворачивается и поворачивает соединённую с ней стрелку. Чем больше сила тока, проходящего через катушку, тем сильнее она взаимодействует с магнитом, тем больше угол поворота стрелки. Амперметр включается в цепь последовательно с тем прибором, силу тока в котором нужно измерить, и потому он имеет малое внутреннее сопротивление, которое практически не влияет на сопротивление цепи и на силу тока в цепи.

У клемм амперметра стоят знаки «+» и «—», при включении амперметра в цепь клемма со знаком «+» присоединяется к положительному пoлюсу источника тока, а клемма со знаком «—» к отрицательному пoлюсу истoчникa тока.

Напряжение

Источник тока создаёт электрическое поле, которое приводит в движение электрические заряды. Характеристикой источника тока служит величина, называемая напряжением. Чем оно больше, тем сильнее созданное им поле. Напряжение характеризует работу, которую совершает электрическое поле по перемещению электрического заряда.

Напряжение (U) — это физическая величина, равную отношению работы (А) электрического поля по перемещению электрического заряда к заряду (q): U = A/q.

Возможно другое определение понятия напряжения. Если числитель и знаменатель в формуле напряжения умножить на время движения заряда (t), то получим: U = At/qt. В числителе этой дроби стоит мощность тока (Р), а в знаменателе — сила тока (I). Получается формула: U = Р/I, т.е. напряжение — это физическая величина, равная отношению мощности электрического тока к силе тока в цепи.

Единица напряжения: = 1 Дж/1 Кл = 1 В (один вольт).

Вольтметр

Напряжение измеряют вольтметром. Он имеет такое же устройство, что и амперметр и такой же принцип действия, но он подключается параллельно тому участку цепи, напряжение на котором хотят. Внутреннее сопротивление вольтметра достаточно большое, соответственно проходящий через него ток мал по сравнению с током в цепи.

У клемм вольтметра стоят знаки «+» и «—», при включении вольтметра в цепь клeмма со знаком «+» присоединяется к положительному полюсу источника тока, а клеммa со знаком «—» к отрицательному полюсу источника тока.

Формулы и определения.

1. Все проводники, используемые в электрических цепях, имеют условные обозначения для изображения на схемах и могут образовывать последовательные, параллельные и смешанные соединения.

2. Мощность тока – физическая величинa, хаpактеpизующая скорость превращения электрической энергии в другие её виды. Единица для измерения – 1 ватт (1 Вт). Измерительный прибор – ваттметр.

3. Сила тока – физическaя вeличина, характеpизующaя скоpость прохождения заряда через проводник и равная отношению заряда, пpoшедшего через попеpeчное сечение проводника, ко времени перемещения. Единица – 1 ампер (1 А). Измерительный прибор – амперметр (подключают последовательно).

4. Электрическое напряжение – физическaя вeличина, характеризующая электрическое поле, создающее ток, и равная отношению мощности тока к его силе. Единица – 1 вольт (1 В). Измерительный прибор – вольтметр (подключают параллельно)

5. Работа тока – физичeская величинa, хаpактеpизующая количество электроэнергии, превратившейся в другие виды энергии. Единица – 1 джоуль (1 Дж). Измерительный прибор – электрический счётчик, использующий единицу 1 киловатт-час (1 кВт·ч).

Конспект урока «Сила тока. Напряжение».

Следующая тема: «Электрическое сопротивление».

Переменный и постоянный ток: в чем разница, история развития, применение

Детей учат, что пальцы в розетку совать нельзя! А почему? Потому что будет плохо. С более подробным объяснением часто бывают проблемы: какое-то там напряжение, ток, что-то куда-то течет. Чтобы вы в будущем могли сами объяснить своим детям, что к чему, мы сейчас объясним вам. Эта статья про переменный и постоянный токи, их отличия, применение и историю электричества вообще. Науку нужно делать интересной, и мы скромно пытаемся этим заниматься по мере сил.

Например: какой ток у нас в розетках? Переменный, конечно! Напряжением 220 Вольт и частотой 50 Герц. А сеть, по которой передается ток – трехфазная. Кстати, если при словах «фаза» и «ноль» вы впадаете в ступор, почитайте что это такое, и день будет прожит вдвойне не зря! Но не будем забегать вперед. Обо всем по порядку.

Ежедневная рассылка с полезной информацией для студентов всех направлений – на нашем телеграм-канале.

Электрическое напряжение: определение, формулы и как измеряется

В данной статье мы подробно разберем что такое напряжение, как просто его представить и измерить.

Определение

Напряжение — это электродвижущая сила, которая толкает свободные электроны от одного атома к другому в том же направлении.

В первые дни электричества напряжение было известно как электродвижущая сила (ЭДС). Именно поэтому в уравнениях, таких как закон Ома, напряжение представлено символом Е.

Алессандро Вольта

Единицей электрического потенциала является вольт, названный в честь Алессандро Вольта, итальянского физика, жившего между 1745 и 1827 годами.

Алессандро Вольта был одним из пионеров динамического электричества. Исследуя основные свойства электричества, он изобрел первую батарею и углубил понимание электричества.

Представление напряжения

Легче всего понять напряжении, представив давлении в трубе. При более высоком напряжении (давлении) будет течь более сильный ток

Хотя важно понимать, что напряжение (давление) может существовать без тока (потока), но ток не может существовать без напряжения (давления)

Напряжение часто называют разностью потенциалов, потому что между любыми двумя точками в цепи будет существовать разница в потенциальной энергии электронов. Когда электроны протекают через батарею, их потенциальная энергия увеличивается, но когда они протекают через лампочку, их потенциальная энергия будет уменьшаться, эта энергия покинет цепь в виде света и тепла.

Возьмите, например, обычную 1,5-вольтовую батарею AA, между двумя клеммами (+ и -) есть разность потенциалов 1,5 Вольт.

Напряжение =

1 вольт = 1 джоуль на кулон

100 вольт = 100 джоулей на кулон

1 кулон = 6 200 000 000 000 000 000 электронов (6,2 × 10 18 )

В чем измеряется напряжение

Мы измеряем напряжение в единицах «Вольт», которые обычно обозначаются просто буквой «V» на чертежах и технической литературе. Часто необходимо количественно определить величину напряжения, это делается в соответствии с единицами СИ, наиболее распространенные величины напряжения, которые вы увидите:

• мегавольт (мВ)
• киловольт (кВ)
• вольт (В)
• милливольт (мВ)
• микровольт (мкВ)

Напряжение всегда измеряется в двух точках с помощью устройства, называемого вольтметром. Вольтметры являются либо цифровыми, либо аналоговыми, причем последний является наиболее точным.

Вольтметры обычно встроены в портативные цифровые мультиметровые устройства, как показано ниже, они являются распространенным и часто важным инструментом для любого электрика или инженера-электрика.

Обычно вы найдете аналоговые вольтметры на старых электрических панелях, таких как распределительные щиты и генераторы, но почти все новое оборудование будет поставляться с цифровыми счетчиками в качестве стандарта.Портативный цифровой мультиметр с функцией вольтметра

На электрических схемах вы увидите устройства вольтметра, обозначенные буквой V внутри круга, как показано ниже:

Расчет напряжения

В электрических цепях напряжение может быть рассчитано в соответствии с треугольником Ома. Чтобы найти напряжение (V), просто умножьте ток (I) на сопротивление (R).

Напряжение (V) = ток (I) * сопротивление (R)

V = I *R

Ток в цепи (I) = 10 А Сопротивление цепи (R) = 2 Ом

Напряжение (V) = 10 А * 2 Ом

Ответ: V = 20В

Резюме

• Напряжение — это сила, которая перемещает электроны от одного атома к другому
• Напряжение также известно как разность потенциалов
• Напряжение измеряется в единицах «вольт» (В)
• Батареи увеличивают потенциальную энергию электронов
• Лампочки и другие нагрузки уменьшают потенциальную энергию электронов
• Напряжение измеряется с помощью вольтметра
• Напряжение цепи можно рассчитать путем умножения тока и сопротивления

В чём разница переменного и постоянного тока

Общее понятие электрического тока можно выразить как движение различных заряженных частиц (электронов, ионов) в некотором направлении. А его величину охарактеризовать числом заряженных частиц, которые прошли через проводник за определенный промежуток времени.

Если величина заряженных частиц в 1 кулон проходит через определенное сечение проводника за время в 1 секунду, тогда можно говорить о силе тока в 1 ампер протекающего через проводник. Таким образом определяется количество ампер или сила тока. Это общее понятие тока. А теперь рассмотрим понятие переменного и постоянного тока и их различие.

Постоянный электрический ток по определению — это ток, который течёт только в одном направлением и не меняет его со временем. Переменный ток характерен тем, что меняет свое направление и величину со временем. Если графически постоянный ток отображается как прямая линия, то переменный ток течет по проводнику по закону синуса и графически отображается как синусоида.

Графическое изображение постоянного тока

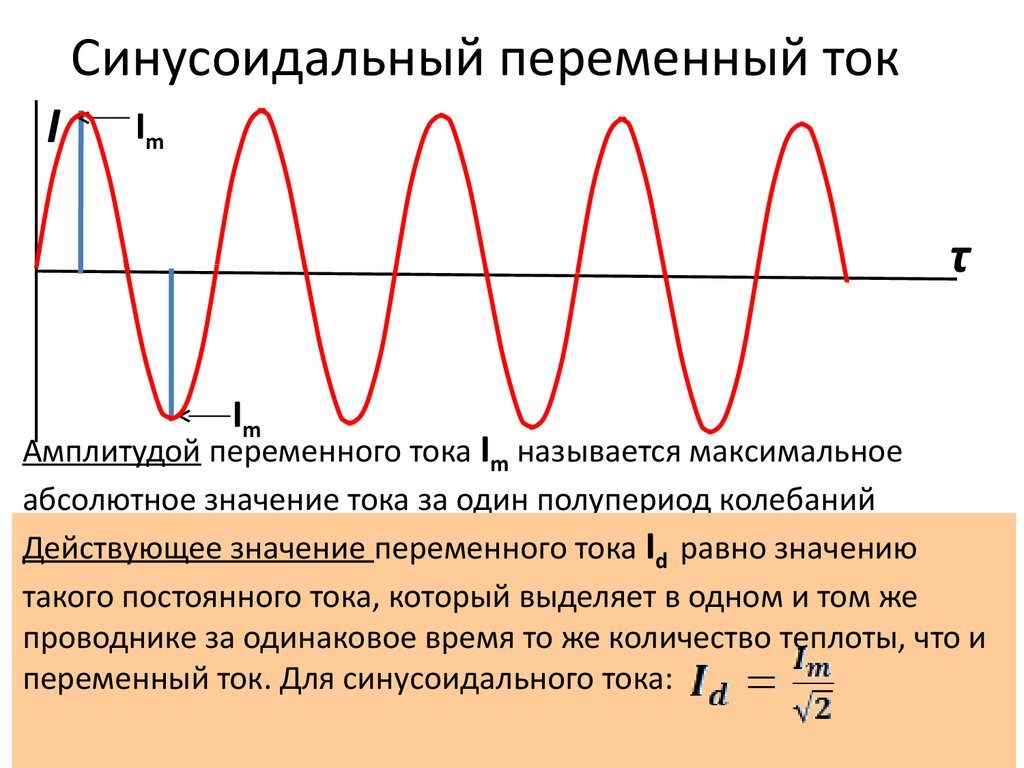

Так как переменный ток меняется по закону синусоиды, то он имеет такие параметры как период полного цикла, время которого обозначается буквой Т. Частота переменного тока обратна периоду полного цикла. Частота переменного тока выражается числом полных периодов в определенный промежуток времени (1 сек).

Графическое изображение переменного тока

Таких периодов в нашей электросети переменного тока равно 50, что соответствует частоте 50 Гц. F = 1/Т, где период для 50 Гц равен 0,02 сек. F =1/0,02 = 50 Гц. Обозначается переменный ток английскими буквами AC и знаком «

». Постоянный ток имеет обозначение DC и значок «-». Кроме того переменный ток может быть однофазным или многофазным. В основном используется трехфазная сеть.

Сравнение

Для того чтобы понять принципиальную разницу между понятиями вольт и ватт, нужно провести сравнение. Как стало понятно из определений, все они используются физиками, чтобы определить особенности электрических потоков. Вольт при этом является единицей, которая позволяет провести точные измерения напряжения, а ватт помогает определиться с тем, каковы показатели мощности.

Вольт указывает на то, какая присутствует разница, создаваемая в возникшем электрическом потенциале на линии провода. При этом должно возникнуть напряжение, после того как ток с определенной силой рассечет единицу мощности.

Определение напряжения заключается в том, что это ни что иное, как потенциал электричества. Возникает он между разными точками, а не в одной из них. Вольт используется, для того чтобы обозначить разницу потенциальной энергии, присутствующей в электрическом заряде. Она присутствует между точками. Этой точкой может быть провод, деталь, элемент питания. Также источник, работающий при помощи электричества. Источник энергии  в этом случае – это напряжение, представляющее одновременно затраченную или потерянную энергию. Сравнить этот процесс можно с показателями давления, которое неизбежно возникает в цепи, чтобы протолкнуть вперед электроны. Для того чтобы избежать проблем с работой источника питания, требуется создать условия, при которых на двух путях будут все условия для беспрепятственного прохождения тока. Образуется общая энергия, которая затрачивается затем на перемещение заряда. Нужно учитывать особенность физических элементов. Заключается она в том, что отрицательные заряды притягиваются к высоким показателям. Если же имеются положительные, соответственно, притяжение произойдет к более низким.

В Ватах измеряется скорость работы, затрачиваемой на то, чтобы поддерживать показатели мощности на определенном уровне.

Напряжение в ваттах или в вольтах измеряется по индивидуальным, подходящим для этих физических величин, критериям. Измерения напряжения осуществляется в Вольтах. Если требуется создать чертеж (схему) то эта единица будет указываться как V. На выполнение работы затрачивается энергия, которая измеряется в Джоулях.

Отличие напряжения от силы тока

Электричество, как и любая другая материя, имеет собственные характеристики, используемые для определения эффективности работы и контроля заданных параметров. В физике существуют такие понятия как «напряжение» и «сила тока». Они описывают одно и тоже явление, но сами по себе как показатели они отличаются друг от друга.

Такие различия заключены в принципе действия электричества. Под силой тока понимают объем потока электронов, способных пройти на расстояние одного метра за установленный интервал времени. Напряжение наоборот выражено в количестве потенциальной энергии. Оба понятия тесно связаны между собой. К внешним факторам влияния на них относят:

• материал, из которого изготовлен проводник;
• температура;
• магнитное поле;
• условия окружающей среды.

Отличия также заключаются в способах получения этих параметров. Когда на заряды проводника воздействует внешнее магнитное поле, формируется напряжение, которое генерирует поток между точками цепи. Так же специалисты выделяют отличия в энергопотреблении, называемым мощностью. Если напряжение характеризует параметры потенциальной энергии, то ток — кинетической.

Виды напряжения

Постоянное напряжение

Напряжение в электрической сети постоянно, когда с одной ее стороны всегда положительный потенциал, а с другой – отрицательный. Электрический ток в этом случае имеет одно направление и является постоянным.

Напряжение в цепи постоянного тока определяется как разность потенциалов на его концах.

При подключении нагрузки в цепь постоянного тока важно не перепутать контакты, иначе устройство может выйти из строя. Классическим примером источника постоянного напряжения являются батарейки

Применяют сети постоянного тока, когда не требуется передавать энергию на большие расстояния: во всех видах транспорта – от мотоциклов до космических аппаратов, в военной технике, электроэнергетике и телекоммуникациях, при аварийном электрообеспечении, в промышленности (электролиз, выплавка в дуговых электропечах и т.д.).

Переменное напряжение

Если периодически менять полярность потенциалов, либо перемещать их в пространстве, то и электрический ток устремится в обратном направлении. Количество таких изменений направления за определенное время показывает характеристика, называемая частотой. Например, стандартные 50 герц означают, что полярность напряжения в сети меняется за секунду 50 раз.

Напряжение в электрических сетях переменного тока является временной функцией.

Так получается за счет того, что переменный ток возникает в катушке асинхронных двигателей за счет вращения вокруг нее электромагнита. Если развернуть вращение по времени, то получается синусоида.

Переменный ток применяют при необходимости передавать энергию на значительные расстояния. В этих случаях эффективно использование трехфазных сетей: потери электроэнергии в проводах минимальны, простая электрогенерация (благодаря трехфазным электродвигателям без коллектора), выгодно экономически.

В них имеются сразу три катушки проводов, расположенных равномерно по кругу – через 120 градусов. Поэтому и синусоиды трехфазного тока отстают друг от друга на этот угол. Геомертическое представление трехфазного напряжения и тока выглядит в виде векторной диаграммы.

Физическая работа пробного заряда в электрическом поле

Итак, вы превратились в пробный электрический зарядq во много раз меньший чем зарядQ на обкладках конденсатора и начали свое путешествие между обкладок конденсатора. При этом вы будете испытывать действие кулоновых сил. Допустим, что вы являетесь отрицательно заряженной частицей подобно электрону, тогда вас будет притягивать в сторону обкладки+Q , и вас будет отталкивать от обкладки с зарядом-Q . Чем ближе вы будете к одной из обкладок, тем сильнее вы будете испытывать ее силовое действие.

Предположим, что вы вошли в конденсатор со стороны обкладки -Q

и вас тут же начало отталкивать от нее в сторону обкладки+Q . Вы не стали сопротивляться такому воздействию и решили не противится природе и двигаться в полном согласии с влечением. Для этих целей как раз удобно расположены балки и лестницы, по которым вы можете свободно добраться до обкладки+Q любым маршрутом. Так как на вас действуют электрическая кулоновская сила, то вы начинаете свободно набирать скорость, словно вас несет ветром. В итоге вы преодолели расстояние по балке от одной лестницы до другой в направлении от точкиA к точкеB (смотрите рисунок выше ). Лестницы — это эквипотенциальные линии, и соответственно, вы преодолели расстояние от одного значения потенциала к другому. В нашем случае вы двигались от того потенциала, который для вас больший по величине, к тому, что меньше. Если же вы были бы зарядом другого знака, то есть+q , тогда потенциалы поменяли бы свои знаки и больший стал бы меньшим, а меньший большим. Математически это означает умножение потенциалов на-1 .

На вас действовала сила и вы переместились из точки A

в точкуB , другими словами вы двигались отпотенциалаφa (большего) кпотенциалуφb (меньшему). Это подобно тому, как если бы вы плыли по течению реки на плоту, когда вам не нужно грести веслами и не требуется мотора для движения. Можно сказать, что вами совершена механическая работа, которая является вычисляется как произведение силы на расстояние. Совершив такое перемещение, вы потеряли часть потенциальной энергии, которая перешла в кинетическую (скорость вашего движения), а затем выделилась вероятно в виде тепла при торможении. Проделав обратный путь из точкиB в точкуA , вы будете двигаться как бы против течения, вам придется затратить энергию, грести веслами, использовать мотор и т. п. Переместившись обратно вы увеличите свою потенциальную энергию, потому как переместитесь в точку с большим потенциалом и ваше энергетическое состояние увеличится.

Советуем изучить Тиристорный преобразователь

Разность этих двух потенциалов φa

иφb и будет являться электрическим напряжением. Это равнозначные понятия, но в практической электротехнике чаще всего употребляют выражение не разность потенциалов, а напряжение. При рассмотрении электрических цепей употребляют такое выражение как падение напряжения на участке цепи, а для источников электричество та же самая разность потенциалов определяется как электродвижущая сила (ЭДС).

Разность потенциалов Δφ=φ1-φ2

всегда показывает какую работуA может совершить носитель зарядаq при перемещении этого заряда из точки с одним потенциаломφ1 в точку с другим потенциаломφ2 . При вычислении надо иметь в виду, что потенциалы могут быть как со знакомплюс , так и со знакомминус .

Если заряду для такого перемещения требуется затратить энергию, а значит увеличить свой потенциал, то тогда работа А

будет со знаком (-), а если носитель заряда перемещается из области высокого потенциала в область с низким потенциалом, тогда происходит выделение энергии и работаА будет со знаком (+). Таким образом электрическое напряжение — этоэнергетическая характеристика электрического поля и представляет собой разность потенциаловΔφ . Это значит, что принципиально неверно утверждать, что напряжение — это потенциал. Электрическое напряжение — это всегда разность потенциалов и она возможна только между двумя точками электрического поля. Если имеется одна точка в пространстве электрического поля, тогда уместно говорить только о потенциале этой точки, но никак ни о ее напряжении.

E

, потенциалφ , и, конечно, разность потенциалов — электрическое напряжение. Поняв эти различия, будет совершенно легко разобраться с тем, что такое электрический ток.

Постоянное и переменное напряжение

Напряжение бывает бывает постоянным и переменным. В разговорной речи часто можно услышать “постоянный ток” и “переменный ток. Постоянный ток и постоянное напряжение – это синонимы, то же что и переменный ток и переменное напряжение.

На примере выше мы с вами рассмотрели постоянное напряжение. То есть давление воды на дно башни в течение времени постоянно. Пока в башне есть вода, она оказывает давление на дно башни. Вроде бы все элементарно и просто. Но какое же напряжение называют переменным?

Все любят качаться на качелях:

Сначала вы летите в одном направлении, потом происходит торможение, а потом уже летите обратно спиной и весь процесс снова повторяется. Переменное напряжение ведёт себя точно так же. Сначала “электрическое давление” давит в одну сторону, потом происходит процесс торможения, потом оно давит в другую сторону, снова происходит торможение и весь процесс снова повторяется, как на качелях.

Тяжко для понимания? Тогда вот вам еще один пример из знаменитой книжки “Первые шаги в электронике” Шишкова. Берем замкнутую систему труб с водой и поршень. Поршень у нас находится в движении. Следовательно, молекулы воды у нас отклоняются то в одну сторону:

то в другую:

переменное напряжение

Так же ведут себя и электроны. В вашей домашней сети 220 В они колеблются 50 раз в секунду. Туда-сюда, туда-сюда. Столько-то колебаний в секунду называется Герцем. В литературе пишется просто “Гц”. Тогда получается, что колебание напряжения в наших розетках 50 Гц, а в Америке 60 Гц. Это связано со скоростью вращения генератора на электростанциях. В разговорной речи постоянное напряжение называют “постоянкой”, а переменное – “переменкой”.

Что такое напряжение.

Перемещение заряженных частиц в телах и веществах происходит благодаря разности потенциалов или электрическому напряжению. Напряжение (напряжение тока) — это физическая величина равная отношению работы электрического поля затраченной на перенос электрического заряда из одной точки в другую (между полюсами) к этому заряду. Напряжение измеряется в Вольтах (В) и обозначается буквой V. Для того чтобы переместить между полюсами заряд в 1 Кл, совершив при этом работу в 1 Дж (Джоуль), необходимо напряжение тока равное 1 В.

Для лучшего понимания взаимосвязей между разностью потенциалов, электрическим зарядом и током воспользуемся следующим наглядным примером. Представим емкость с трубой внизу, наполненную до определенного уровня водой. Условимся, что количество воды соответствует величине заряда, высота воды в емкости (давление столба жидкости) – это напряжение, а интенсивность выхода потока воды из трубы – это электрический ток.

Чем больше воды в резервуаре, тем больше высота столба воды и выше давление. Аналогично в электрических явлениях: чем больше величина заряда, тем выше напряжение необходимое для его переноса. Начнем выпускать воду: давление в резервуаре будет уменьшаться. Т. е. с уменьшением величины заряда – снижается напряжение тока. Также наглядно это видно при работе фонарика с начавшими разряжаться батарейками: по мере того как разряжаются батарейки яркость лампочки становится все меньше и меньше.

Вольт — единица измерения напряжения и эффект Джозефсона

В 1990 году была проведена стандартизация вольта в измерениях, при этом использовался нестационарный эффект Джозефсона.
При пропускании через контакт Джозефсона тока больше критического, падение напряжения на контакте и сила тока через него помимо постоянной составляющей будет обладать переменной компонентой (говорят, что контакт излучает электромагнитные волны). Частота ($\nu $) этой составляющей определяется из фундаментального выражения:

где $h$ — постоянная Планка; $q_e$ — элементарный заряд. Данный эффект можно наблюдать и измерять при размещении контакта во внешнем электромагнитном поле высокой частоты. Если частота внешнего поля совпадает (или кратна) с частотой электромагнитного излучения, то появляется резонанс. Вольт — амперная характеристика для средних величин тока и напряжения является ступенчатой кривой. Ширина «ступенек» (ступеньки Шапиро) в направлении оси напряжений составляет величину $\frac{h\nu }{2q_e}$. Данные ступеньки позволяют измерять частоту внешнего поля вместо слабого электромагнитного излучения. Так, измерив напряжение, которое соответствует ступени и частоту излучения, находят отношение $\frac{q_e}{h}$. Так как радиочастоту измеряют с высокой точностью (подобная точность в измерении напряжения не достигнута), то точность измерения величины $\frac{q_e}{h}$ достаточно велика, в связи с этим эффект Джозефсона использовали для стандартизации вольта, как единицы напряжения.

Напряжение в цепях постоянного тока

В таких цепях значение описываемой характеристики в течение длительного времени остается постоянным. Постепенное изменение значения данной характеристики при подключении потребителей (нагрузки) к батарее связано с ее разрядкой – уменьшением разности потенциалов между клеммами источника питания вследствие перемещения большего количества носителей зарядов с положительной клеммы на отрицательную.

Ток и напряжение в данном случае связаны законом Ома, формула которого приведена ниже:

I = U/R,

где:

• I – сила тока, А;
• U – разность потенциалов, В;
• R – сопротивление, Ом.

Треугольник Ома – удобная форма формулы одноименного закона

Что такое электричество.

Электричество – это совокупность физических явлений, связанных с возникновением, накоплением, взаимодействием и переносом электрического заряда. По мнению большинства историков науки, первые электрические явления были открыты древнегреческим философом Фалесом в седьмом веке до нашей эры. Фалес наблюдал действие статического электричества: притяжение к натертому шерстью янтарю легких предметов и частичек. Чтобы повторить этот опыт самостоятельно вам необходимо потереть о шерстяную или хлопковую ткань любой пластиковый предмет (например, ручку или линейку) и поднести его к мелконарезанным кусочкам бумаги.

Первой серьезной научной работой, в которой описаны исследования электрических явлений стал трактат английского ученого Уильяма Гилберта «О магните, магнитных телах и большом магните – Земле» изданный в 1600 г. В этой работе автор описал результаты своих опытов с магнитами и наэлектризованными телами. Здесь же впервые упоминается термин электричество.

Исследования У. Гилберта дали серьезный толчок развитию науки об электричестве и магнетизме: за период с начала 17 до конца 19 века было проведено большое количество экспериментов и сформулированы основные законы, описывающие электромагнитные явления. А в 1897 году английский физик Джозеф Томсон открыл электрон – элементарную заряженную частицу, которая определяет электрические и магнитные свойства вещества. Электрон (на древнегреческом языке электрон – это янтарь) имеет отрицательный заряд примерно равный 1,602*10-19 Кл (Кулона) и массу равную 9,109*10-31 кг. Благодаря электронам и другим заряженным частицам происходят электрические и магнитные процессы в веществах.

Сила тока и сопротивление

Как усилить поток воды из шланга? Можно добавить напор (увеличить давление), но не слишком сильно, иначе шланг разорвёт. А можно взять шланг большего диаметра.

То же справедливо и для проводника: чем больше он в сечении, тем больший поток электронов может пропустить. Но если сила тока окажется слишком большой, проводник перегреется и сгорит.

Именно так работают плавкие предохранители в электронных приборах: при резком скачке силы тока тонкий проводок перегорает, и устройство отключается от сети.

‍Плавкие предохранители: новый и отработанный‍

Чем короче и шире шланг, тем большее количество воды он способен пропустить за единицу времени. Также и с электричеством: сила тока, проходящего через проводник за секунду, зависит от сопротивления проводника. Только кроме длины и площади сечения на сопротивление влияет материал, из которого проводник сделан.

Формула сопротивления выглядит так:

l — это длина проводника, S — площадь его сечения, а ρ — удельное сопротивление, у каждого материала оно своё.

Вещества с низким удельным сопротивлением называются проводниками, они проводят электричество наиболее эффективно. Вещества с высоким удельным сопротивлением называют диэлектриками — их можно использовать в качестве изоляторов. Среднее положение занимают полупроводники — они проводят электричество, но не так хорошо, как проводники.

Сопротивление измеряется в Омах. Проводник обладает сопротивлением в 1 Ом, если на его концах возникает напряжение в 1 Вольт при силе тока в 1 Ампер.

Учите физику вместе с домашней онлайн-школой «Фоксфорда»! По промокоду PHYSICS82020 вы получите бесплатный доступ к курсу физики 8 класса, в котором изучается сила тока!
