Неисправности строчной развертки телевизоров

Содержание

Поломка

Строчные устройства могут выходить из строя. Работа телевизора, монитора в этом случае будет невозможна. Существует много разновидностей моделей строчных агрегатов. Замена вызвает трудности. Стоимость аналоговых приборов высока. Некоторые телевизоры, мониторы требуют больших затрат при ремонте. Необходимые детали в некоторых случаях тяжело найти.

Чтобы приобрести только ту часть схемы, которая вышла из строя, произвести ее быструю замену, нужно проверить строчный трансформатор. Телевизору проще будет выполнить адекватный ремонт. В первую очередь проверьте, нет ли следующих неисправностей:

  1. Обрыв контура.
  2. Пробой герметичного корпуса.
  3. Замыкание между витков.
  4. Обрыв потенциометра.

Первые две поломки выявить достаточно просто. Это определяется визуально. Для выполнения замены неисправных элементов материал приобретается практически в любом магазине радиотехники.

Сложнее определить замыкание в контурах обмоток. Трансформатором в этом случае производится звук, напоминающий писк. Но не всегда требуется ремонт при появлении такого сигнала. ТДКС иногда пищит из-за высокого напряжения на вторичном контуре. Проверяете, что вызывает звук, при помощи специального прибора. Если оборудования нет, нужно искать другие варианты.

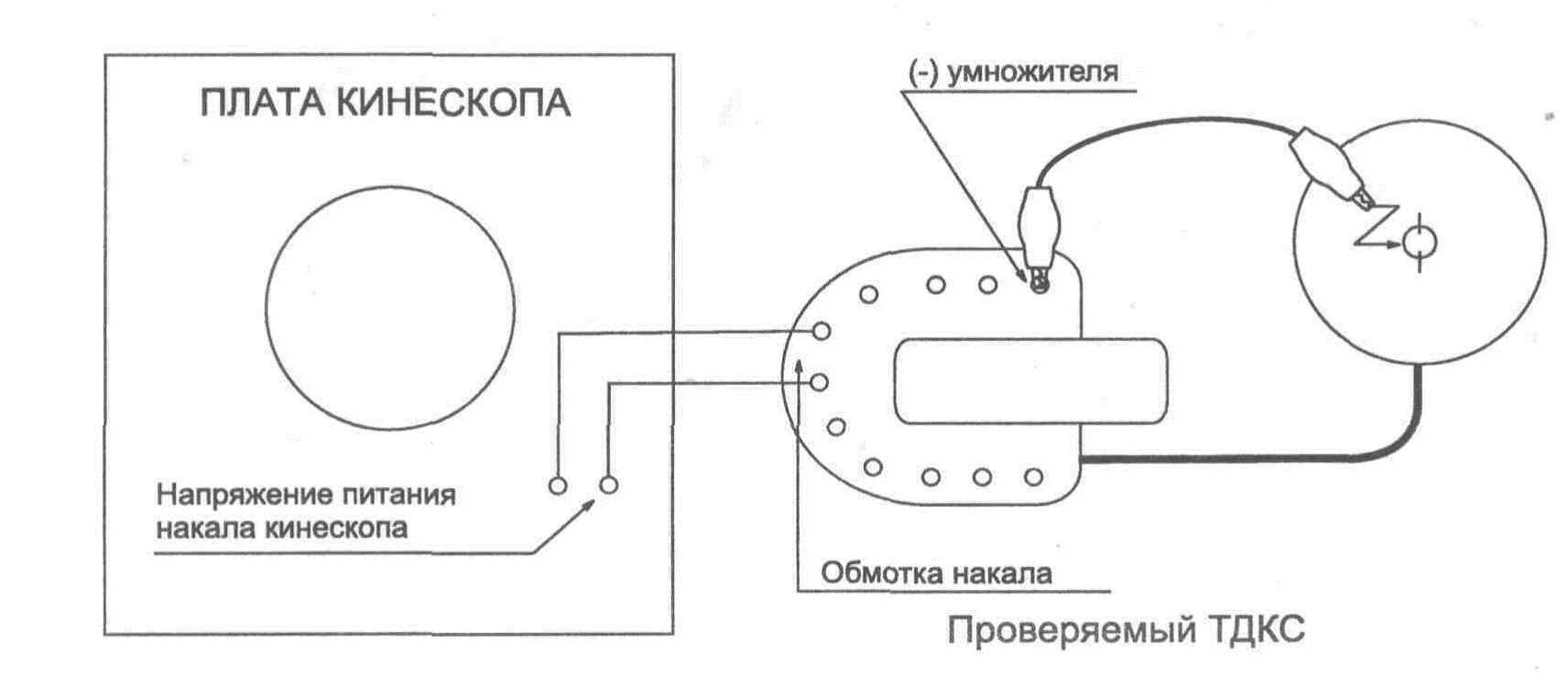

Проверка осциллографом

Если телевизору требуется проверка в системе ТДКС, проверка выполняется при помощи осциллографа. Для ремонта телевизора потребуется отрезать питающий прибор вывод. Далее нужно найти вторичный контур. Его работу исследуют при подключении к отрезанному выводу питания ТДКС через R-10 Ом. Замена или ремонт устройства потребуется, если подключение осциллографа выявит отклонения. Возможны следующие отклонения:

  • Межвитковое замыкание демонстрирует на R=10 Ом «прямоугольник» с большими помехами. Здесь остается почти все напряжение. Если неисправности в этой области нет, отклонение будет определяться долями вольта.
  • Если нет вторичного напряжения, требуется замена контура. Произошел обрыв.
  • Когда убирают R=10 Ом и создают нагрузку 0,2-1 кОм на вторичном контуре, оценивается нагрузка на выходе. Она должна повторять входящие показатели. Если есть отклонение, ТДКС подлежит ремонту или полной замене.

Существуют и другие поломки. Выявить их можно самостоятельно.

Строчная развёртка

Перед диагностикой каскада строчной развёртки потребуется соединить данный элемент телевизионного аппарата с лампой накаливания, которая в этом случае будет выступать в качестве предохранителя. Если каскад работоспособен, то подключённая к нему лампа должна ярко загореться и тут же погаснуть.

В случае, если лампочка продолжает гореть, пользователю необходимо проверить:

  1. Транзистор. Если данный элемент исправен, но высокое напряжение отсутствует, следует проверить управляющие импульсы на источнике вторичного напряжения.
  2. Строчной трансформатор. Опредметить неисправность трансформатора можно при помощи измерения температуры элемента — сильное нагревание несвойственно для корректно функционирующего ТДКС. Чтобы убедиться в поломке трансформатора, потребуется подать на коллекторную обмотку прямоугольные импульсы и с помощью осциллографа сравнить амплитуду входящих и исходящих импульсов ТДКС. Для проведения диагностики выпаливать трансформатор не требуется.
  3. Отклоняющуюся систему. Пользователь может вынуть отклоняющиеся катушки и запустить телевизор на короткое время — если картинка на дисплее будет отображаться без каких-либо дефектов, то для полноценного использования аппарата потребуется заменить всю отклоняющуюся систему.

Важно заметить, что эксплуатация TB-устройства без отклоняющихся катушек непременно приведёт к прожогу кинескопа. Если неисправностей строчной развёртки выявить не удалось, а в нормальном режиме светятся лишь горизонтальные линии кинескопа телевизора, стоит предположить, что причина неработоспособности аппарата кроется в блоке кадровой развёртки

Звуковой тракт

Основная часть звукового тракта находится в микросхеме IC501. Для выделения сигналов звука различных стандартов служит коммутатор IC151 с фильтрами F151-F154, управляемый сигналами МК: SO, S1 и М4.5 (выв. 38, 39, 14). Сигнал ПЧЗ с выхода видеодетектора (выв. 47 IC501) через буфер Q507 подается на входы фильтров F151-F154, подключенных к коммутатору IC151. Выходной сигнал ПЧЗ с выв. 3 IC151 поступает на вход демодулятора — выв. 53 IC501. Выходной звуковой сигнал с демодулятора усиливается и подается на переключатель INT/EXT (внутри IC501) для выбора соответствующего сигнала. Внешний сигнал звука на выв. 55 IC501 поступает с соединителей SCART или «тюльпан». Выбранный микроконтроллером IC01 по интерфейсу I 2 C источник звукового сигнала снимается с выв. 2 IC501 и подается на вход усилителя мощности звуковой частоты (УМЗЧ) — выв. 5 микросхемы IC601 типа TDA7253, представляющей собой однока-нальный двухтактный усилитель класса АВ с защитой от коротких замыканий и входом блокировки звука MUTE (выв. 3). С ее выхода (выв. 8) сигнал через разделительный конденсатор С605 и соединитель Р601 поступает на динамическую головку. УМЗЧ питается от блока питания напряжением 20 В (S-VCC).

Принцип работы разверток

Важно заметить, что, хотя каскады строчной и кадровой развёртки в теории никак не связаны с принципами вывода изображения, кинескопные телевизоры способны воспроизводить видеоряд лишь в чересстрочном режиме. В большинстве старых телевизионных аппаратов чересстрочная развёртка реализована по стандартам PAL, SECAM и NTSC

Луч кинескопа не способен прочертить за один раз все горизонтальные строки видеоряда — чередование четных и нечётных полос сокращает объём работы системы в два раза и позволяет добиться относительно нормальных показателей FPS

В большинстве старых телевизионных аппаратов чересстрочная развёртка реализована по стандартам PAL, SECAM и NTSC. Луч кинескопа не способен прочертить за один раз все горизонтальные строки видеоряда — чередование четных и нечётных полос сокращает объём работы системы в два раза и позволяет добиться относительно нормальных показателей FPS.

Недостатки чересстрочного проигрывания проявляются лишь во время просмотра пользователем динамичных экшн-сцен, в которых отображаемый объект перемещается с большой скоростью: фактически в момент воспроизведения каждого кадра предмет является подвижным только на половину.

Современные телевизоры поддерживают деинтерлейсинг — конвертацию чересстрочной развёртки в прогрессивную: имитируя полноту видеоряда, TV-аппарат самостоятельно восстанавливает недостающие чётные или нечётные горизонтальные строки кадра. Качество преобразования видео зависит от встроенного в устройство программного обеспечения и мощности процессора: если внешние видеокарты способны выдавать чёткий и плавный видеоряд, то встроенные в телевизионные устройства деинтерлейсинг-системы размывают экшн-сцены в 80% случаев.

Заключение

Зная, как работает строчная развёртка телевизора и какие элементы каскадов наиболее подвержены риску выхода из строя, пользователь может попытаться провести самостоятельную диагностику неисправного кинескопа TB-аппарата.

В современных ЖК телевизорах вывод изображения основан на принципе прогрессивной развёртки, что, с одной стороны, делает динамичную картинку более плавной, а с другой — значительно усложняет ремонт устройства: к поиску сломанного осязаемого элемента каскада добавляется тестирование программного обеспечения.

Особенности

Трансформаторы типа ТДКС сегодня включаются в схему телевизора для обеспечения анода (второго) кинескопа электрическим током с требуемыми параметрами. Напряжение исходящее составляет 25-30 кВ. В процессе работы оборудования формируется электрический поток. Это ускоряющее напряжение 300-800 В.

В зависимости от категории трансформаторов ТДКС, цоколевки, образуется вторичное напряжение, которое является дополнительным для обеспечения развертки кадрового типа. Приборы оборудования снимают в трансформаторах телевизоров сигнал луча кинескопа автоматически подстроенной частоты строчной развертки.

Схема подключения, цоколёвка в представленном трансформаторе характеризуют устройство. Прибор обладает первичной обмоткой. На нее подается электрический ток для дальнейшей развертки. С первичного контура подается питание для функционирования усилителей видеосигнала. Обмотка передает электричество на вторичную катушку. Отсюда производится питание соответствующих цепей.

Видео: Строчный трансформатор

Строчному трансформатору вменяется питание второго анода, ускоряющее напряжение, фокусировка. Эти процессы производятся в ТДКС. Регулировка происходит при помощи потенциометров. Трансформаторам представленной категории обеспечивается определенная цоколевка. Расположение выводов может быть в виде буквы О или U.

Аналоги устройства

Если необходимую модель строчного трансформатора сложно найти, оригинальное изделие можно заменить на аналогичное. Аналог подбирается по соответствующим характеристикам, указанным в документации, которой сопровождается прибор от изготовителя.

Кроме параметров, аналог должен соответствовать по габаритам и особенностям подключения.

Строчный трансформатор – важный узел, без исправного состояния которого работа телевизора невозможна. При подозрении на неисправность необходимо провести тщательную диагностику и ремонт или замену, в зависимости от результатов проверки.

Поломки

Как и всякая радиодеталь, строчные трансформаторы тоже ломаются. Так как цены на некоторые модели достаточно велики, необходимо сделать точную диагностику поломки, чтобы не выкинуть деньги на ветер. Основные неисправности ТДКС это:

  • пробой корпуса;
  • обрыв обмоток;
  • межвитковые замыкания;
  • обрыв потенциометра screen.

С пробоем изоляции корпуса и обрывом более менее все понятно, а вот межвитковое замыкание выявить достаточно трудно. Например, пищит ТДКС, это может быть вызвано как нагрузкой во вторичных цепях трансформатора, так и межвитковым замыканием. Самое лучшее использовать прибор для проверки ТДКС, ну а если такового нет искать альтернативные варианты. О том, как проверить ТДКС телевизора, можно почитать в статье на сайте «Как проверить трансформатор «.

Соединение строчных трансформаторов

В данной статье я постараюсь описать способ создания устройства для получения сверхвысокого напряжения за счет практически одних только отечественных комплектующих, которые можно приобрести на любом рынке за гроши

Выходное напряжение выходит около сотни киловольт, которое является однозначно смертельным, но думаю мне не стоит рассказывать штатные меры предосторожности

Много раз видел в интернете статьи о двух вторичных обмотках на одном сердечнике и двух подсоединенных к ним умножителях. Захотелось чего то большего, и я решил соединить четыре вторичные обмотки. Были взяты четыре строчника от малогабаритных телевизоров и залиты эпоксидной смолой в месте, где соприкасаются их свободные стороны сердечников, можно и не совсем прикладывать друг к другу. На это место намотана вторичка пятью витками с отводом от середины, мотается проводом любой толщины, зависимо от поступающего тока и на сколько удобно будит мотать.

Для запитки этого агрегата взят однотактный блокинг генератор на транзисторе КТ839А, так как он пропускает ток до 1500 вольт и можно получить просто дьявольский разряд от соответствующего питания. Естественно для безопасности надо поместить его хотя бы на небольшой радиатор, как на фото. Мной же был взят обычный аккумулятор от телефона на 800 мА для тестирования установки. Резистор взят на 100 Ом, 25 Вт цементный.

Далее самое интересное, приступаем к высоковольтной части. Я использовал четыре умножителя УН 9-27. Для большего умножения, они немного переделаны. На вход для переменного питания ставится высоковольтный конденсатор, желательно керамический с емкостью от 500 до 2200 пФ, по крайней мере эти емкости мной проверенны, лучше брать на 12 кВ, как на фото ниже. Этот вход у нас становиться землей. Землю же и вход под буквой «V» соединяем и это становиться входом для переменки.

Далее идет последовательное соединение умножителей с развязкой для питания каждого как на фото.

Вот наш агрегат целиком.

Естественно при многократном повышении напряжения следует учитывать повышение уровни изоляции во всех местах возможного пробоя. И не привышать ток на входе, так как может не выдержать либо транзистор, либо диодные мосты в умножителях, которые терпят лишь около 40-50 мА. С данной установки можно получить максимум без ущерба компонентам 108 кВ, как суммарное число штатных выходных напряжений умножителей.

Источник

Узлы строчной и кадровой развертки

Строчная развертка построена по обычной двухкаскадной схеме (транзисторы Q401, Q402) с последовательным питанием выходного каскада. Транзистор Q401 питается напряжением 14 В, a Q402 — напряжением +115 В (В+) от блока питания. Выходной транзистор имеет внутренний демпферный диод. Строчный трансформатор Т402 формирует напряжения питания кинескопа, кадровой развертки (24 В) и выходных видеоусилителей (180 В). Все вторичные цепи Т402 защищены от перегрузки разрывными резисторами FR301, FR401 и FR501.

На конденсаторе С418 формируется напряжение, обратно пропорциональное току лучей кинескопа. Сигнал ABL (ОТЛ) с выхода формирователя поступает на выв. 21IC501 для управления схемами регулировки яркости и ограничения тока лучей.

Выходной каскад кадровой развертки реализован на микросхеме IC301 типа LA7833 фирмы SANYO. Пилообразные импульсы кадровой развертки поступают на вход микросхемы (выв. 4) с выв. 24 IC501. К выходу микросхемы (выв. 2) подключены кадровые катушки ОС V-DY. Для контроля и стабилизации размера по вертикали с выхода усилителя снимается сигнал обратной связи V-NFB и подается на выв. 23 IC501.

Как уже отмечалось, микросхема IC301 питается напряжением 24 В (выв. 6) от схемы строчной развертки.

Для синхронизации схемы OSD импульсы ОХ строчной (выв. 10 Т402) и кадровой (выв. 7 IC301) разверток через инверторы Q01, Q02 подаются на МК (выв. 1 и 2).

Восстановление прибора

Самостоятельная замена и ремонт ТДКС вполне возможна. Определив неисправность, можно восстановить работу системы. Рассматривая, как подключить строчный трансформатор к телевизорам, необходимо изучить процедуру возобновления его работы. В случае полной замены трансформаторного прибора, потребуется подобрать новое оборудование с соответствующей системой выводов. Только в этом случае техника будет работать корректно.

Если оборудование не работает из-за пробоя, значит, в корпусе появилась трещина. Найти ее можно при осмотре. Трещину потребуется зачистить, обезжирить, а затем залить эпоксидным клеем. При этом слой смолы должен составлять не менее 2 мм. Это позволит предотвратить пробой в дальнейшем.

Ремонт ТДКС при обрыве контура проблематичен. Потребуется перемотать катушку. Это трудоемкий процесс, требующий от мастера высокой концентрации на протяжении всей процедуры. Замена намотки возможна, но для этого требуется определенный опыт.

Разборка, чистка платы и первоначальная диагностика

После снятия задней крышки, первым делом решил почистить плату от пыли.

Состояние платы после снятия задней крышки

Видно, что телевизор собран на стандартном китайском шасси, ремонт которого обычно не очень тяжелый. Дабы немного упростить работы, решил почистить плату от пыли. Для этого, я использовал малярную кисточку и пылесос.

Плата после чистки

Так как после включения слышен писк, то зачатую виновником такого поведения является короткое замыкание в выходных цепях блока питания. В большинстве случаев это сгоревший строчный транзистор.рочный транзистор. Его я и решил проверить на предмет короткого замыкания. Мои подозрения подтвердились, так как строчный транзистор был полностью закорочен.

Проверка строчного транзистора. Транзистор закорочен, мультиметр в режиме прозвонки показывает падение напряжения 0,003 в

Далее, я выпал  транзистор, и  начал искать возможную причину выхода его из строя.

Что бы исключить замыкание на стороне платы, повторно прозвонил транзистор в выпаянном состоянии

Пошаговая инструкция изготовления каркаса для трансформатора своими руками

Силовые трансформаторы и трансформаторные подстанции (ТП) в подавляющем числе Товариществ собственников недвижимости ТСН (Садоводческих Некоммерческих Товариществ СНТ; огороднических и дачных поселках) установлены десятилетия назад и зачастую не рассчитаны на увеличение количества потребителей и возросшие потребности пользователей электроэнергии.

Для выхода из сложившейся ситуации, как правило, участники ТСН (ранее СНТ) на общем собрании принимают решение о реконструкции трансформаторной подстанции или замене старого трансформатора на новый трансформатор большей мощности для обеспечения электроэнергией всех членов Садового Товарищества в нужном объеме.

Как выбрать трансформатор для ТСН (СНТ), какая нужна мощность?

На этот вопрос ответит Олег Носков, советник генерального директора ОАО «МОЭСК». (Ответы предоставлены сайтом vm.ru).

Что такое строчный трансформатор и особенности конструкции

Строчным трансформатором называют устройство, применявшееся в телевизорах цветного и чёрно-белого изображения устаревших моделей. Этот аппарат обеспечивал преобразование напряжения, подаваемого на умножитель. В дальнейшем стали использовать диодно-каскадное устройство строчной развёртки.

Данный элемент выдаёт на выходе напряжение в пределах от 25 до 30 кВт, с формированием электрического потока.

Напряжение подаётся на первичную обмотку, с выдачей после преобразования на выходную катушку с заданными параметрами. Аппарат помещается в корпус, выполненный из несгораемого пластика. Корпус оборудован двумя потенциометрами, позволяющими регулировать характеристики ускоряющего и фокусирующего напряжения.

Для изготовления магнитопровода применяются П-образные пластины из феррита, обеспечивающие выполнение заданных задач благодаря свойствам данного материала.

От обычного трансформатора строчный отличается конструктивными особенностями, позволяющими обеспечить на выходе высокое напряжение и приспособленностью к установке в качестве детали телевизора.

49 комментариев “ Получаем 10 000 Вольт из строчника) Или самодельный плазменный шарик из обычной лампочки на 220В! ”

Спасибо за то что интересно пишите! Прочитал с удовольствием! Буду теперь посещать ваш сайт чаше, так как закинул его в закладки.

Спасибо за схемку! Для новичков самое то ))

А что если к выходу вот этой вот схемки подключить УН-9/27? Не сгорит?

возможно мало первички или намотана неправильно. генерация есть на входе?

Витков может быть и больше, до 12-15, от этого зависти длина дуги. У меня при 5 – генерация срывается. При 6 самая длинная дуга + стабильная генерация. А проверить можно по звуку.

можно ли просто подключить питание к строчнику без всякой схемы будет ити духа,и вопрос что ето за схема к строчнику и что она ему дает

без генератора не будет работать. вообще!

а если конденсатор на 15 нф 50в пойдёт?

как подключит. питание от компьютерного блока питания? какие провода надо брать? (21pin 300w)

желтый – +12 черный – GND

для запуска БП нужно закоротить зеленый на черный.

можно ли просто подключть умножитель к петанию бес схемы? будет ли он работать?

умножитель работать просто так не будет, на входе то 12 вольт.

и нужно ли замыкать зелёный и чёрный провода на вилке материнки?

а как подключать питание к строчнику он у меня из новых

c импортными может не выйти, у них умножитель встроенный.)

но попробовать стоит) ищи распиновку конкретного строчника, по наклейке, которая на нем.

ты когда нибуть пробивал потключать к строчнику гинератор маркса

нет, но должно работать!

а если сторочник твс-110 то как его подключть и конденсаторы 10нф сколько вольт?

конденсаторы на 15+ вольт, т.е. любая керамика.

а если строчник твс-90пц11 то как его подключить и конденсаторы 10нф сколько вольт?

перемотать первичку как у меня на фото. (5-12 витков медного провода 1 мм., подбирается экспериментально по длине искры, лучше начать с 10)

можно ли подключить питание к строчнику без схемы будет ли он работать и вопрос что ето за схема которую ты подключал к строчнику и что она дает

работать не будет, строчнику нужен генератор (схема), на постоянке ни один трансформатор не будет работать.

народ если можете скинте схему простого но убойного електрошока

народ у меня твс-110 он тоже будет работать если ево подключить.

трансформатор тот что стоит в телеку первый он большой у него первая обмотка толстая медная проволка она подойдет

к тебе хочет добавится тип Виктор Станиславчук ето я добавь пожалуста

а все спасибо ты же меня добавил

До 15 ампер, переменные – можно, только есть нюанс что при регулировке может пробить строчник или транзистор.

Все сделал, сам разобрался, спасибо большое.

Источник

Конструкция и особенности шасси МС-994А

Конструктивно шасси состоит из основной платы, платы кинескопа, платы «EYE» (см. табл. 1) и модуля телетекста. Два последних узла устанавливаются опционно. Главной особенностью нового шасси является использование многофункциональной микросхемы IC501 типа TB1238AN фирмы TOSHIBA, содержащей УПЧ, видеодетектор, демодулятор звука, видеопроцессор, синхропро-цессор и схему интерфейса I 2 C. Ее использование значительно упростило схемотехнику шасси, что, в свою очередь, привело к повышению надежности телевизоров.

Таблица 1. Основные технические характеристики телевизоров LG на базе шасси МС-994А

Характеристика Описание
Диагональ экрана, дюйм 14, 20, 21
Системы цветного телевидения PAL, SECAM, NTSC 4.43 (NTSC 3.58 — с НЧ-входа)
Телевизионные стандарты D/K, B/G, I, M
Диапазон принимаемых частот, МГц VHF-L: 46,25. 168,25 VHF-H: 172,25. 463,25 UHF: 471,25. 863,25
Количество запоминаемых программ 100
Дополнительные функции EYE (автоматическая настройка параметров изображения в зависимости от освещенности); таймер вкл/выкл; таймер «сна»; блокировка от детей; переключение формата изображения (Standart, Wide, Zoom); режим «камера» (не на всех моделях)
Питание Сеть переменного тока 100. 270 В, 50 Гц
Потребляемая мощность, Вт до 95
Звук Монофонический
Выходная мощность звукового канала, Вт 5
Импеданс антенного входа, Ом 75, несимметричный

Система управления шасси построена на микроконтроллере (МК) IC01 типа МС37221 фирмы MITSUBISHI, работающем в паре с микросхемой энергонезависимой памяти IC02 типа 24С04. Для обмена данными между микросхемами и передачи команд на микросхему IC501 МК использует цифровой интерфейс I 2 C.

Особенностью нового шасси является наличие интерфейса для видеокамеры, позволяющего использовать телевизор, в частности, в качестве монитора системы видеонаблюдения.

В табл. 2 приведены параметры сменных элементов в зависимости от диагонали экрана кинескопа.

Таблица 2. Параметры сменных элементов в зависимости от диагонали экрана кинескопа

Позиционное обозначение Номиналы и типы элементов
Кинескоп 14″ Кинескоп 20″ Кинескоп 21″
FR401, Ом 2,4 5,4 1,4
IC804 SE110N SE110N SE115
ТН801 163-054F 163-012С 163-О12С
R303, Ом 5,6 4,7 3,9
R304, Ом 5,6 4,7 3,9
R309, Ом 5,1 5,1 1,2
R311, Oм 1,5 1.5 4,7
R405, Ом 82 47 47
R407, кОм 12 12 10
R410, кОм 130 100 100
R905, Oм 390 330 330
R913, Ом 33 39 27
R915, Ом 390 330 330
R922, Ом 390 330 330
R924, Ом 470 270 270
С402, пф 180 180 390
С412, мкФ 0,39 0,33 0,36
С414, пф 7300 7300 7300
С902, пф 330 560 560
С904, пФ 470 330 330
С907, пф 270 560 560

Рассмотрим работу основных узлов шасси и тракты прохождения звуковых и видеосигналов, а также основные элементы их обработки.

Замена ТДКС

Наименование Замена Коментарии
003071011 003071084
003071084 003071011
003072015 TERMAL 14OREGA 40431-10
1142.02.05 HR 7578
1142.5020 DST2010-T44; 1142.51112; FM-1080; 1142.5086A; 30002051; 1142.5111A; BSC 25-N1613; 11425111A; 1142.5086; JF0501-19959; JF0501-19238; 1142.5111; 40337-63; 30017788; HR7950; 40337-19; BSC24-01N40TA; 40337-16
1142.5056 1142.5057
1142.5057 1142.5056
1142.5086 FM-1080; 1142.5086A; 30002051; 1142.5111A; BSC 25-N1613; 11425111A; 1142.5111; JF0501-19959; JF0501-19238; 1142.5020; 40337-63; 30017788; HR7950; 40337-19; BSC24-01N40TA; 40337-16; DST2010-T44; 1142.51112
1142.5086A 11425111A; 1142.5111; JF0501-19959; JF0501-19238; 1142.5020; 40337-63; 30017788; HR7950; 40337-19; BSC24-01N40TA; 40337-16; DST2010-T44; 1142.51112; FM-1080; 1142.5111A; 30002051; 1142.5086; BSC 25-N1613
1142.5111 JF0501-19238; 1142.5020; 40337-63; 30017788; HR7950; 40337-19; BSC24-01N40TA; 40337-16; DST2010-T44; 1142.51112; FM-1080; 1142.5086A; 30002051; 1142.5111A; BSC 25-N1613; 11425111A; 1142.5086; JF0501-19959
1142.51112 DST2010-T44; 1142.5086A; FM-1080; 1142.5111A; 30002051; 1142.5086; BSC 25-N1613; 11425111A; 1142.5111; JF0501-19959; JF0501-19238; 1142.5020; 40337-63; 30017788; HR7950; 40337-19; BSC24-01N40TA; 40337-16
1142.5111A DST2010-T44; 1142.51112; FM-1080; 1142.5086A; 30002051; 1142.5086; BSC 25-N1613; 11425111A; 1142.5111; JF0501-19959; JF0501-19238; 1142.5020; 40337-63; 30017788; HR7950; 40337-19; BSC24-01N40TA; 40337-16
11425111A 1142.5086A; FM-1080; 1142.5111A; BSC 25-N1613; 30002051; 1142.5086; JF0501-19959; JF0501-19238; 1142.5111; 40337-63; 30017788; 1142.5020; 40337-19; HR7950; 40337-16; BSC24-01N40TA; 1142.51112; DST2010-T44
11921007 130022001B
130022001B 11921007
1352.5003 AT2078/40TB;; AT2078/40TB; 20202(AT2078/40TB)
1372.0093 HR8730; FBT41244; JF0501-2515
1372.0130A 13720130A; 6174V-5013A; HR80070
13720124B HR80230,FBT41268,003323105,TLF157B-02-B,TRR0874,040011TR1
13720130A 1372.0130A; HR80070; 6174V-5013A
14OREGA 40431-10 003072015 TERMAL
154-177B 22-29B; TDKS31-05; 154-177J; PET22-23
154-177J 22-29B; TDKS31-05; PET22-23; 154-177B
154-375F , 154-194D , 154-375E , 6174Z-8004B , 6174V-8001A , HR 7906 6174Z-8004A
154-375H ; 154-177BA 6174Z-8003A
154177B L40B17000
1802-1527 HR6702
20202(AT2078/40TB) AT2078/40TB;; AT2078/40TB; 1352.5003
22-29B 154-177J; PET22-23; 154-177B; TDKS31-05
30002051 30017788; 1142.5020; 40337-19; HR7950; 40337-16; BSC24-01N40TA; 1142.51112; DST2010-T44; 1142.5086A; FM-1080; 1142.5111A; BSC 25-N1613; 11425111A; 1142.5086; JF0501-19959; JF0501-19238; 1142.5111; 40337-63

Частые поломки и способы ремонта

Трансформаторы строчного типа нередко выходят из строя. Дальнейшая эксплуатация телевизора в данной ситуации невозможна. Замена аппарата связана со сложностями, вызванными их высокой стоимостью. Некоторые модели таких трансформаторов сложно отыскать.

В процессе ремонта требуется замена дефектной схемы. В процессе эксплуатации возможно возникновение следующих неисправностей:

  • обрыва контура;
  • пробоя герметичного корпуса;
  • межвиткового замыкания обмоток;
  • обрыва контакта потенциометра.

Первые две из указанных неисправностей идентифицировать достаточно легко по результатам внешнего осмотра. Ремонт выполняется путём замены вышедших из строя элементов, поиск материала для которых не представляет особенных проблем, поскольку его не сложно найти в любом магазине радиотоваров.

С поиском замыкания между витками обмоток несколько сложнее. Такую неисправность можно определить по писку, издаваемому трансформатором при работе. В данной ситуации выполняется диагностика с использованием специального прибора.

Способы проверки

Для проверки аппарата применяется осциллограф. Прибор подсоединяют к выходу вторичного контура через сопротивление на 10 Ом. Необходимость замены или ремонта устройства возникает при выявлении следующих отклонений:

Другие неисправности происходят с меньшей вероятностью, и их не сложно определить самостоятельно человеку, обладающему начальным уровнем знаний в области электротехники.

При подозрении на пробой транзистора, данный элемент извлекается и проверяется работа устройства без него. В случае значительного превышения заданных характеристик, элемент необходимо заменить на идентичный.

Перемотка катушки – достаточно трудоёмкая операция. Поэтому контур проще заменить, чем восстанавливать.

Также в ходе осмотра о неисправностях могут свидетельствовать следы гари на деталях, видимые обрывы контактов. Неисправные элементы следует заменить, не помешает дополнительно пропаять контакты.

Процесс полной диагностики телевизора и устранение неисправностей.

После удаления с платы неисправного транзистора, я решил подать напряжение на плату. Результат порадовал, так как появились все выходные напряжения, в частности питание на строчную развертку составило 111,6 вольт.

Напряжение питания строчной развертки

Для таких телевизоров данное напряжение является нормальным.

Чтобы выяснить истинную причину неисправности строчной развертки, для себя я использую какую последовательность действий:

Для защиты строчной развертки, я выпаял перемычку от блока питания к ТДКС, и вместо нее впаял лампу накаливания на 60 ВТ. Данная лампа защитит строчный транзистор в случае неправильной работы строчной развертки.

Для установки защитной лампы, я удалил перемычку, и вместо нее запаял лампу накаливания

После установки лампы, начал проверку конденсатора в коллектороной цепи. Им оказался конденсатор 912j на 1800 вольт. Его номинал должен соответствовать 9 нанофарадам. Подключив данный конденсатор к мультиметру, тот показал 8,8 nF, что в пределах нормы.

Проверка коллекторной емкости

После проверки конденсатора, решил впаять строчный транзистор и включить телевизор. Лампа ярко загорелась, что свидетельствовало о том, что строчная развертка работает неправильно, так как идет очень большое потребление тока. В нормальном состоянии лампа должна немного загореться, или вообще не гореть. Это актуально для телевизоров 14-21 дюйм, для телевизоров большей диагонали, необходимо использовать лампу большей мощности, так как потребление тока в таких телевизорах намного больше.

Свечение лампы накаливания при включении телевизора

Если бы я не установил бы лампу, то строчный транзистор сразу бы сгорел.

Следующей под проверку попала ОС (отклоняющая система). Чтобы легко ее проверить, необходимо отключить родную ОС, и вместо нее подкинуть какую-то оску с разборки.

Разъем ОС

Если не знаете на доноре где строчные витки, где кадровые, не беда. Берем мультиметр, и измеряем сопротивление на проводах. Где сопротивление меньше (порядка 6 ом), там у нас строчные катушки, где больше там кадровые.

Поискав у себя в закромах, я нашел ОС для проверки.

ОС с донора для подстановки

Предварительно, я отключил разъем оски от родной платы, и вместо нее припаял строчные катушки донорской ОС.  Кадровые катушки не подпаивал, так как они нам не нужны пока. После этого, кратковременно включил плату. Лампа немного засветилась, после чего потухла.

Подпаял к плате донорскую ОС

Я услышал высокое напряжение, после чего отключил плату. Дело в том, что нельзя на долго включать плату без ОС, так как на кинескопе не будет магнитного поля, и все лучи будут бить в одну точку. На кинескопе будет показывать всего одна точка по центру экрана. Если в таком положении оставить телевизор работать, то получим прогар кинескопа.

Итак, неисправность нашли, далее, я решил снять старую ОС, и вместо нее подкинуть новую.

Процесс снятия ОС. отвинчиваем эти 2 болта, после чего снимаем сначала магниты, потом и саму ОС

Отодрав старый клей, и отвинтив 2 болта у меня это получилось. Подкинув новую оску, и подключив ее к плате, и убрав лампу накаливания, включил телевизор.

Включенный телевизор без подключенных кадровых катушек. Полоса ели проглядывается, это еще при том, что ускоряющее напряжение накручено на 100%

Телевизор включился, но картинка была настолько бледна, при этом отсутствовал один из цветов. Проверив кинескоп на приборе, тот оказался полностью севшим. Созвонившись с хозяином, тот подтвердил, что телевизор ели показывал, и обговорив все детали, пришли к выводу, что ремонтировать телевизор нет смысла.

Вот такой ремонт. Хоть в результате работоспособного телевизора нет, но неисправность была найдена. Вот такой ремонт. Если будут вопросы, создавайте темы на форуме, буду рад ответить

Всем спасибо за внимание, и до скорых встреч в новых ремонтах

2

Замена

Подобрать для нужного ТДКС аналоги трудно, но возможно. Просто необходимо сравнить характеристики имеющихся трансформаторов с нужным, по выходным и входным напряжениям, а так же по совпадению выводов. Например, для ТДКС 32 02 аналог — РЕТ-19-03. Однако хотя они идентичны по напряжению, у РЕТ-19-03 отсутствует отдельный вывод заземления, но проблем это не создаст, так как он просто соединен внутри корпуса на другой вывод. Прилагаю для некоторых тдкс аналоги

Иногда не получается найти полный аналог ТДКС, но есть схожий по напряжениям с различием в выводах. В этом случае нужно после установки трансформатора в шасси телевизора, разрезать не совпадающие дорожки и соединить в нужной последовательности кусочками изолированного провода. Будьте внимательны при проведении данной операции.
