Правильная замена проводки в квартире панельного дома

Подготовка стен и разметка

Монтаж электропроводки в квартире бывает двух типов – закрытым и открытым. Открытым способом провода укладываются в кабель-каналы или крепятся непосредственно на стены. Все розетки и выключатели также монтируются без заглубления. Этот способ не требует трудоемких операций по штроблению стен и относительно прост, но менее эстетичный. Такую разводку можно использовать в саду, гараже, кладовке.

Для закрытого размещения проводов нам потребуется сделать углубления и прорези в стене по всей линии, можно использовать технологические отверстия в стенах и потолке. Зато после заделки кабелей получается ровная поверхность, готовая к чистовой отделке. Для квартир используется только этот вариант. Возможно размещение основных кабельных линий на потолке, с последующей установкой натяжного или подвесного потолка.

Подготовка стен начинается с их очистки от старых обоев и штукатурки, демонтируется старая проводка, после чего наносится разметка согласно план схеме. На этом этапе удобно отмечать места прокладки кабелей с помощью лазерного уровня или длинного шнура.

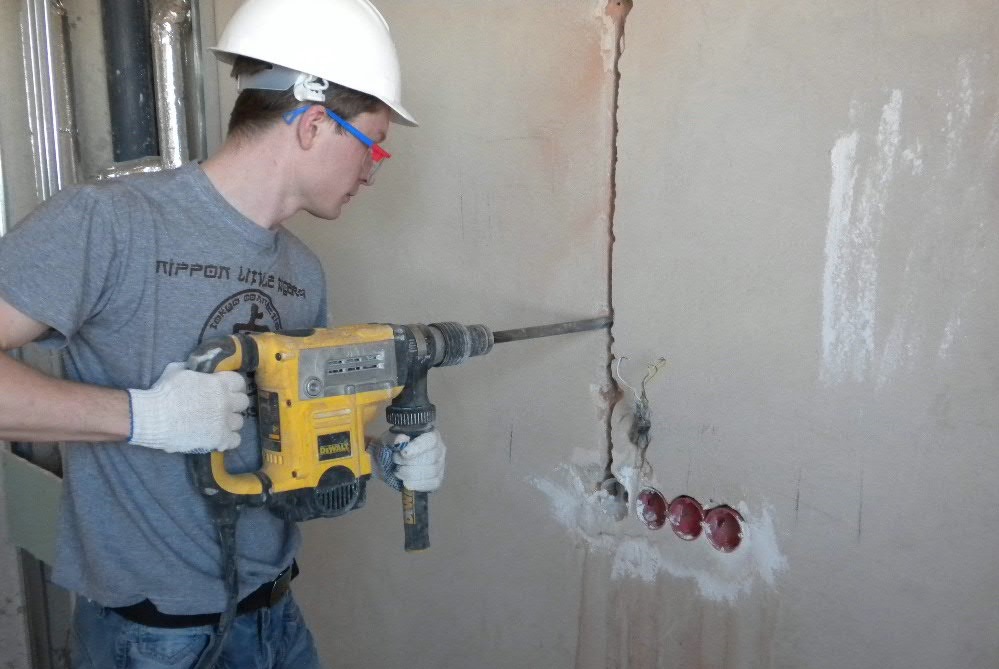

По разметке штробятся углубления с помощью болгарки и зубила или специального штробореза, делаются выемки для распределительных коробок и розеток с выключателями. Для этого потребуется перфоратор со специальными коронками-фрезами по бетону. Это самая трудоемкая часть ремонта, поэтому если вы сомневаетесь в своих силах или у вас нет нужного инструмента, лучше доверить работы специалистам.

Подготовка материалов

При выборе для внутриквартирного электромонтажа медных проводов по сечению рекомендуется ориентироваться на следующие нормы:

  1. Для электроплиты и других подобных мощных потребителей нужны жилы в 6 мм2 (автомат на линии – 32–40 А).
  2. Для розеток и под бытовой кондиционер требуется 2,5 мм2 (автомат 16–20 А).
  3. Для групп освещения хватит 1,5 мм2 (автомат 10–16 А).

Розетки рекомендуется устанавливать из расчета одну на 6 квадратов жилой площади в комнате. Если после автоматического выключателя ставится еще УЗО, то оно должно превосходить автомат по амперам на 10–20%. Кабель лучше всего взять ВВГ, ПВС либо NYM.

Виды кабеля для электропроводки

Если от щитка до каждой розетки прокидывать отдельный провод, то общий их метраж в создаваемой электросети выйдет огромным. Обычно в квартире устанавливают распределительные коробки для электропроводки и разводку делают по группам. Этот вариант дешевле и кабель-каналы требует меньшего размера.

Схема размещения электроприборов в зале

Монтаж в полу пол либо под потолок

Скрытую проводку обычно прокладываем в полу и на потолке жилплощади. Первый вариант может осуществляться только в том случае, если по полу будет производиться бетонная стяжка.

Тогда вся электропроводка в хрущевке будет располагаться в гофрах, которые зальют бетоном. С целью осуществления данного метода вам необходимо определиться с тем, как какая будет схема разводки.

Легкой считается смена электропроводки в панельных зданиях, если собственник жилплощади решил установить потолочную подвесную систему. Тогда все без исключения главные электрокабели будут располагаться под потолком. Трудностей с реализацией данного проекта нет.

Однако тут также имеется свои нюансы. Проблема в том, что главная проводка в панельных домах располагается на уровне пола либо под потолком, но при этом электророзетки находятся внизу на стенах.

Если в помещении не планируется использование штукатурки, то как спрятать провод, который опускается с потолка либо поднимается с поверхности пола? В данной ситуации будет необходимо применить один из 2-ух вариантов: сделать открытую электропроводку либо штробить стены.

Если нет денег на прибор и нет схемы

В ряде случаев поиск проводки является принципиальной задачей: например, нужно срочно проделать сквозное отверстие в стене, забить дюбель или гвоздь. В таких случаях можно воспользоваться подручными средствами для того, чтобы понять, где в панеьном доме располагается проводка:

  1. Индикаторная отвертка. Этот способ уже вскользь упоминался в предыдущем разделе нашей статьи. Обычная индикаторная отвертка определяет напряжение, а потому провод с тонкой изоляцией на небольшой глубине он также обнаруживает без проблем. Можно начать свой поиск от розетки или люстры и вести инструментом по стене до той точки, рядом с которой вы планируете работать. Точность метода очень высокая (плюс-минут пара сантиметров), но универсальным его назвать никак не получается.
  2. При капитальном или косметическом ремонте можно попросту присмотреться к стенам и поискать отличия в цвете штукатурки. Более светлые шершавые полосы другой текстуры — это, вероятно, штробы для проводов. Для них чаще всего используется чуть менее жидкий раствор, да и делаются они гораздо позже — разница точно будет заметна на глаз.
  3. Радиоприемник. Удивительно, но даже с помощью обычного радиоприемника можно сделать свою импровизированную схему проводки в многоквартирном панельном доме. Для этого нужно включить устройство и настроить его на частоту 100 килогерц (кГц). Именно в этом диапазоне кабеля начинают испускать помехи — здесь работает закон единства электрического и магнитного полей. Нужно вести по стене антенной так же, как будто это специализированный прибор или отвертка-индикатор. Единственный недостаток — у метода невысокая точность. Погрешность может составлять до десятка сантиметров, а потому при работе с дрелью или перфоратором лучше отступить столько же во избежание неприятностей.
  4. Микрофон. Фактически, микрофон также является антенной — эти устройства используют примерно один и тот же принцип работы, пусть и имеют разные диапазоны чувствительности. Тем не менее, при полном отсутствии инструмента он поможет вам найти штробу в панельном доме и избежать неприятных ситуаций. Нужно включить микрофон в записывающее устройство и сделать динамики погромче. Затем нужно проводить вдоль им вдоль стены на расстоянии 1–2 сантиметра. Характерный признак обнаруженной проводки — характерный  треск. Точность метода не выше, чем у радиоприемника. Также предполагается сделать запас для предотвращения поражения током.

Расположение электропроводки

При попытке обнаружить старые кабели с целью их демонтажа мастер может столкнуться с трудностями. Во многих панелях каналы были забиты бетоном и это побуждало электриков прокладывать провода с отступлением от правил и традиционных схем. На объектах работало по несколько бригад, поэтому разводка на разных этажах может различаться.

Местоположение кабелей определяют разными способами.

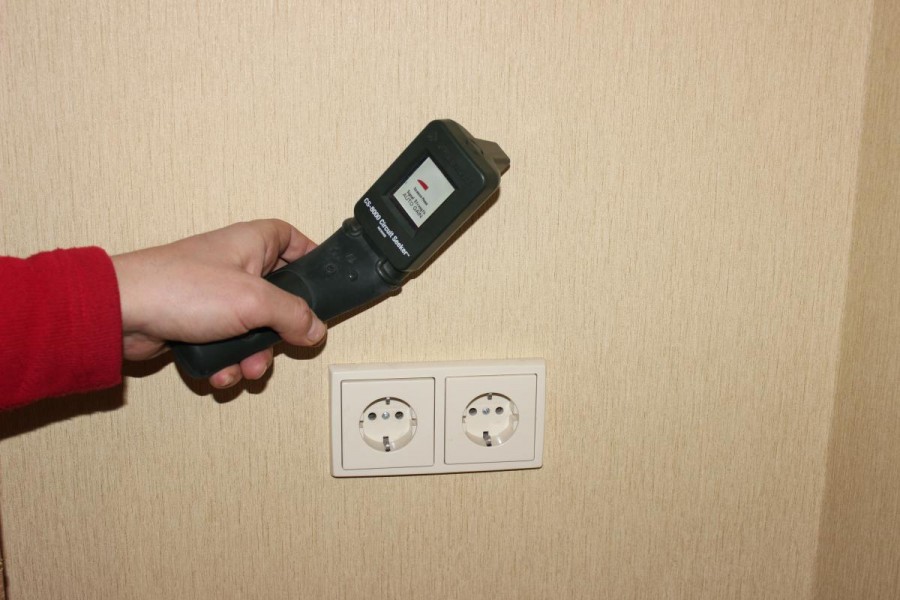

Поиск специальным прибором

По принципу действия детекторы проводки делятся на 2 вида:

  • металлоискатели;
  • регистраторы электромагнитного поля.

В данном случае используется второй тип. Металлоискатель постоянно дает ложные сигналы, реагируя на арматуру. Исключением являются профессиональные модели, способные различать материал заделанного в стену предмета. Но они стоят дорого и тоже могут ошибаться при наличии большого числа посторонних объектов.

Детекторами электромагнитного поля также могут служить компас и радиоприемник (вблизи провода возникают помехи). Но для этого в кабеле должен протекать большой ток, на который стандартная домашняя сеть не рассчитана.

Иные методы

Если замена проводки осуществляется в рамках капитального ремонта, следует дождаться удаления финишной отделки стен. Тогда борозды с кабелями можно будет обнаружить визуально.

Заполняющий их раствор выделяется на фоне штукатурки, например, имеет слегка вогнутую поверхность или отличается шероховатостью.

Практикуют и такой метод:

  1. Находят конец интересующего провода в распределительной коробке.
  2. Отсоединяют его от других кабелей.
  3. Выбивают раствор в том месте, где провод уходит в стену. Часть его удастся после этого извлечь.
  4. Визуально определяют дальнейшее направление прокладки и продолжают поэтапно освобождать кабель, выбивая раствор.

Если планируется перенос всех электроточек, что потребует новой трассировки проводов, старые можно оставить в стене. Их концы подрезают и изолируют.

Пути прокладки проводов и кабелей

Вот, наша монтажная схема электропроводки обретает определенные очертания. На схеме уже имеются разметки осветительных приборов, розеток и выключателей, теперь лишь необходимо развести и соединить все эти элементы электрокабелем или проводкой.

Данный этап является наиболее важным в процессе разводки кабелей в помещении, именно от этого во многом зависит работоспособность электросети в помещении.

Следует отметить, что развод сети рекомендуется делать по наиболее коротким путям, это необходимо делать для экономии проводов.

Разводка самих проводов может иметь два варианта. Первый это когда все провода укладываются по настенным штробам внутри стен, а второй вариант это когда кабель укладывается в специальный короб, который монтируется снаружи стены.

Так же необходимо установить и разветвительные коробки, которые распределяют провода по комнате. Если, в помещении есть необходимость провести заземление, то в этом случае необходимо использовать провода на три жилы.

Очень важное и большое значение имеет запитка электроснабжения в помещении, которая в основном выполняется двумя видами проводов. Первый это силовой кабель способный выдерживать высокие напряжения в электросети, а второй стандартный кабель, который можно использовать для освещения. Итак, в данной статье описаны конкретные шаги по составлению схемы электропроводки для подключения своими руками

Составить подобную схему не так и сложно, как кажется на первый взгляд, с такой работой справится практически каждый, кто хоть немного понимает в электрике

Итак, в данной статье описаны конкретные шаги по составлению схемы электропроводки для подключения своими руками. Составить подобную схему не так и сложно, как кажется на первый взгляд, с такой работой справится практически каждый, кто хоть немного понимает в электрике.

Также в статье имеются различные фото схемы электропроводки, которые помогут разобраться любому желающему на каждом этапе работы.

Поэтому, определенных трудностей при составлении схемы электропроводки быть не должно. При четком и правильном соблюдении всех рекомендаций у вас все получится!

Схемы электропроводки – для частного дома или квартиры

Для примера возьмем однокомнатную квартиру:

  • определитесь с вашей планировкой. Собираетесь ли вы переносить или ломать стену, определиться где будут у вас дверные и оконные проемы после перепланировки и какого размера;
  • сделать план помещения. В плане указываются размеры всех комнат и проходов (длина и ширина), оконные и дверные проемы. Это нужно для подсчета общей длины провода (кабеля), гофры;

нужно будет определиться с расстановкой мебели, точно знать, где и как она будет стоять, какого размера, а также месторасположения стационарных электроприборов (электроплит, электрокотлов, вытяжной вентиляции, стиральной машинки, сплит систем и других приборов).

Это для того, чтобы знать в каких местах будут монтироваться розетки и выключатели, чтобы мебель не перекрывала их.

В плане указать, в каких точно местах будет находиться вся мебель, электротехника и радиоаппаратура. Это позволит определить, где будут стоять розетки.

составьте схему (план) электроснабжения. Это обязательно.

Указать на схеме места планирования установки фурнитуры (розеток) и их количество.

Розетки вы указали в вашей квартире или доме. Теперь возьмемся за освещение вашего жилья.

Схема освещения

Перед тем, как нанести в схему места установки выключателей, нужно вам определиться в какую сторону будут открываться двери, возле которых вы установите выключатели. Как вы знаете двери могут открываться во внутрь и наружу, есть левостороннего и правостороннего исполнения.

Расположение источников света в вашем доме, квартиры в простом варианте устанавливается на потолке ровно посередине комнаты, относительно ширины и длины.

Осталось рассмотреть прокладку кабелей и проводов.

Трассы прокладывания электропроводки

Вам нужно внимательно посмотреть на план вашего дома (квартиры). Определить, где будет стоять ЩО (щиток освещения). Обычно он ставится при входе в дом (квартиру). Именно от него будут проходить все маршруты электропроводки до розеток и распределительных коробок. Поэтому выберите такое место для него, чтобы учесть экономию проводов за счет их длины.

Далее нужно определить, в каких местах будут стоять распределительные коробки, в которые должны приходить питающие провода 220 В и отходить на розетки, выключатели и на источники света (светильники).

Дальше определитесь, каким способом вы будете проводить трассу.

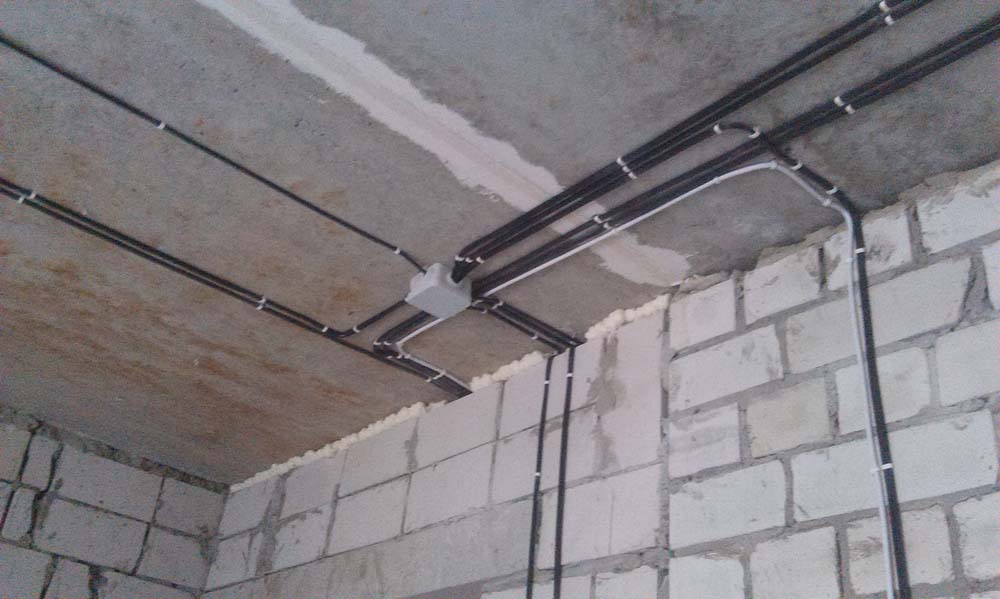

Более современный способ прокладки проводов – это по потолку в гофре. Этот способ прокладки мене трудоемкий и делается быстрее по времени. Но этот способ хорош в том случае, если вы сбираетесь делать подвесные или натяжные потолки, которые закроют полностью всю электропроводку. Это называется открытый способ прокладки. Провода под штукатурку прячут только на спуски к розеткам и выключателям.

Другой способ прокладки – это полностью под штукатурку. Это называется закрытый способ прокладки. Делают штробы в местах прокладки проводов. Затем укладывают провода в эти штробы и штукатурят.

Всю электропроводку нужно распределить на две группы. Это самый простой вариант для наглядности. Первая группа это провод для обеспечения питания розеток. Вторая группа только для освещения. Если вдаваться в подробности, то для правильного электроснабжения всего помещения используется больше двух групп, но об этом можно написать отдельную статью. А пока будем довольствоваться двумя группами.

В статье выше я писал, что в плане помещения вы указываете длину и ширину всех комнат. Зная эти данные, вы можете определить длину всех проводов на розетки и отдельно на освещение.

Провода нужно выбирать из расчета их сечения. Ну а сечение проводников подбирается из расчета токовой нагрузки потребителей (электроприборов).

В расходы включите распределительные коробки, количество установочных коробок должно соответствовать количеству розеток и выключателей.

Пошаговая инструкция по замене электропроводки

Мы рассмотрели основные способы монтажа проводки в квартире панельного дома. Теперь поговорим непосредственно о правилах замены старой электропроводки. Для удобства восприятия материала предоставим все этапы работ в виде пошаговой инструкции. Итак, менять электрическую проводку необходимо в следующей последовательности:

  1. Отключение электроэнергии в квартире. Прежде всего нужно полностью обесточить линию и убедиться в отсутствии напряжения. Единственное, что вам может пригодиться — это одна временная розетка для подключения перфоратора, болгарки либо дрели, без которых невозможно будет выполнить замену проводки. Временная розетка подключается в щитке сразу после прибора учета электроэнергии, ее можно дополнительно защитить автоматом, который сработает при коротком замыкании и перегрузке. Все остальные линии, кроме временной розетки, обязательно должны быть отключены. Убедиться в отсутствии напряжения можно с помощью мультиметра, который также должен быть обязательно подготовлен.
  2. Демонтаж старой фурнитуры. На этом этапе вы должны отодвинуть всю мебель и технику от стен, получить доступ ко всем распределительным коробкам, розеткам и выключателям. Для начала демонтируйте розетки и выключатели, чтобы остались только провода в стене. После этого нужно будет найти распределительные коробки и рассоединить все соединения проводов них.
  3. Следующее что нужно сделать — демонтировать старую проводку со стен. Если демонтаж сильно затрудняется или невозможен без повреждения самих стен, можно просто оставить старые провода в стене, предварительно отключив их от щитка, обрезав на максимально возможную длину и заизолировав концы изолентой. По возможности лучше полностью демонтировать проводку, оставлять ее в панелях нужно в самых крайних случаях.
  4. Выбор нового способа прокладки электропроводки (об этом мы писали выше). Если будет принято решение прокладывать кабель в новых штробах, нужно предварительно составить схему электропроводки и на ее основании сделать новые штробы. Если вы просто решили заменить электропроводку в панельном доме, не меняя схемы, достаточно уложить кабель в старые каналы, предварительно подготовив их. Также можно сделать открытую проводку в плинтусах, но это не самый подходящий и рациональный вариант.
  5. Монтаж новой проводки — установка распределительных коробок, прокладка отдельных линий к мощным потребителям, монтаж розеток и выключателей, сборка щитка. Обо всем этом мы подробно рассказывали, когда описывали технологию монтажа электропроводки в квартире. Не будем повторяться, просто изучите следующий материал: https://samelectrik.ru/montazh-elektroprovodki-v-kvartire.html.
  6. Проверка смонтированной электропроводки. С помощью специальных приборов (мегаомметра и мультиметра) нужно проверить новую проводку на отсутствие короткого замыкания, а также произвести измерение сопротивления изоляции кабеля. Если все в порядке, можно переходить к заделке штроб и отделочным работам. Для проверочных работ лучше вызвать специалиста, заплатить небольшую сумму, зато быть уверенным, что произведенный электромонтаж является безопасным.

Вот и вся технология, по которой осуществляется замена электропроводки в панельном доме. Напоследок рекомендуем просмотреть полезные видео по теме:

Будет полезно прочитать:

  • Как составить смету на электромонтажные работы
  • Как сделать заземление в квартире
  • Как сэкономить на замене электропроводки
  • Как пользоваться мультиметром

Подготовительные мероприятия

Выбор расположения электрооборудования

Итак:

  • Прежде чем выбрать подходящий нам план электропроводки в квартире панельного дома нам следует произвести все необходимые расчеты. И если конструкторские бюро используют для этого специальные методики и формулы, то мы можем выполнить это приблизительно, без использования сложных формул и многочисленных коэффициентов.
    Ведь электрические нагрузки обычной квартиры не так велики, а определенный запас мощности, который мы заложим, позволит не опасаться за надежность нашей электропроводки.
  • На самом первом этапе нам следует определиться с количеством розеток и осветительного оборудования в каждой комнате. От этого напрямую будет зависеть не только наша будущая схема квартирной проводки, но и выбираемый нами провод, а также необходимые автоматические выключатели.
  • Определившись с расположением и количеством электроприборов в каждой комнате, нам следует обдумать, какое электрооборудование в них будет подключаться. Если это маломощная бытовая техника (телевизор, утюг, компьютер, разнообразные видео устройства и т. п.), то она не требует особого подхода.
    Если же это мощное электронагревательное оборудование, то его номинальные параметры следует учитывать отдельно. А в некоторых случаях стоит рассмотреть вопрос об отдельной линии электропитания для такого оборудования.

На фото изображены правила размещения розеток в квартире

Расчет необходимого электрооборудования

Итак:

  • Теперь наступает момент выбора проводки и автоматических выключателей для нашей электросети. Согласно п.6.2.2 ПУЭ (Правила устройства электроустановок), внутренние сети освещения должны питаться от автоматов с номинальным рабочим током не более 25А. Для сети освещения обычно используются автоматы на 16А, а для питания электрических розеток 25А.
  • Чтоб перевести номинальную мощность наших электроприборов в номинальный ток, используем формулу;где Р – номинальная мощность электроприбора, а U – напряжение питающей сети (то есть 220В). Произведя нехитрый расчет, получаем, что электроприбор мощностью 1кВт потребляет ток 4,54А.
    Для упрощения дальнейшего расчета и создания запаса мощности наша инструкция предлагает принимать этот ток равным 5А.
  • Для выбора необходимого нам провода пользуемся таблицами в п. 1.3 ПУЭ. Там приведено множество разнообразных параметров зависимости номинального тока провода от марки провода, количества жил, вида изоляции, влажности воздуха, способов прокладки и некоторым других параметров.
    Все это сильно усложнят расчет. Поэтому обычно электрики исходят из параметров, что медный провод сечением 1 мм2 пропускает ток в 10А, а алюминиевый провод сечением 1 мм2 пропускает ток 5 А.
  • Исходя из всего этого, получаем, что для питания нагрузки до 5кВт потребуется медный провод сечением 2,5 мм2. Это как раз согласуется с максимально допустимой нагрузкой вводного автомата в 25А.
    Для питания же сетей освещения и маломощных электроприборов с суммарной мощностью до 3кВт выбираем провод в 1,5 мм2. Для защиты такого присоединения как раз подойдет автомат на 16А.

Отличия подобных зданий

Схема электропроводки в панельном доме несколько отличается от прокладки в блочном или кирпичном здании. Помнить об этих отличиях во время проведения нового провода взамен старого обязательно нужно, чтобы не привести к пожару. Этот тип домов строится из железобетонных перекрытий, которые могут быть 2 типов — перекрытия и стеновые, они различной конфигураций. Чаще всего они могут выполняться из блоков, состоящих из залитой бетоном стальной арматуры.

Перегородки же выполняются из гипсовых плит, дерева либо прессованных опилок. В подобных стенах нельзя прокладывать новую проводку — это пожароопасное мероприятие, которого лучше избежать. Штробление запрещено, а толщина стены не предполагает скрытую электрику.

Прокладывание под штукатуркой

При прокладке проводки в панельном доме, наиболее подходящим вариантом считается монтирование кабеля в штукатурке стен, стяжке потолка либо пола.

Устанавливая электропроводку собственными руками, необходимо сделать отверстия, в которые нужно поместить элементы для фиксации проводов. Затем кабели фиксируют на стене и замазывают штукатуркой. Проводка проложена.

Этот метод предоставляет возможность установить огромное число кабелей и делать их высококачественную разводку, не нарушая строительные нормы.

Его применение значит то, что в любую комнату панельного дома можно подать отдельные линии: на освещение и розетки, отдельно сформировать линии для работы кондиционера, электрического отопления (например, система «теплый пол») и другого оборудования.

То есть может быть разводящих линий не 2, а 10 и больше. Безусловно, все зависит от габаритов жилплощади и запросов ее владельцев или арендаторов.

Основным минусом установки электропроводки такого типа считается то, что в панельных зданиях штукатурки почти нет. Это значит, что вам необходимо штукатурить собственнолично, что скажется на общей стоимости работ.

Способ 3. Радиоприемник либо обычный микрофон


Если визуально найти прямой электрический провод, расположенный в стене, не получается, то можете воспользоваться обычным радиоприемником или же микрофоном. Оба варианта позволят вам легко отыскать необходимый участок.

Радиоприемник

  • для поиска подойдет любой приемник, настроенный на диапазон 100-150 кГц;
  • включите в розетку электроприбор с сильным потреблением тока;
  • поднесите к стене приемник и начинайте водить вдоль в поисках кабеля;
  • появившийся треск или же постоянное шипение будут сигнализировать о расположении электрического провода.

Микрофон

  • подключаем микрофон к магнитофону;
  • проводим те же манипуляции, что и с приемником;
  • услышали треск или шипение либо любые другие шумы — значит, нашли то, что искали.

1 Проводка в панельном доме – особенности и сложности при замене

Для начала стоит отметить, что существует несколько конфигураций панельных домов. Отличительная особенность проводки в таких жилищах заключается в том, что она проложена в специальных штробах, которые формируются на заводах в момент производства плиты. Кроме этого, все стены в таких домах являются несущими (за исключением перегородки санузла), поэтому в панелях запрещено создавать штробы, поскольку таким образом нарушается несущая способность перегородок. В более старых вариантах панельных домов можно обнаружить, что проводка проложена в местах стыка стен с потолком или же между собой.

В панелях создавать штробы нельзя

Расположение точек в панельках также имеет свои особенности. Розетки размещаются на высоте порядка 90 см, а выключатели – 150–180 см. Делалось это для того, чтобы расстановка мебели в квартирах небольшой площади не мешала пользоваться источниками электроэнергии. Нередко можно обнаружить, что рубильники (автоматы), расположенные в распредщитке, включали одновременно и освещение, и розетки, причем для них прокладывался провод одинакового сечения. Современные правила обязывают разделять освещение и розеточные группы, используя провод сечение 1,5 мм2 и 2,5 мм2 соответственно.

Существует несколько причин, по которым рекомендуется произвести замену проводов в объектах панельного домостроения. Первая из них – это износ алюминиевой проводки. Постоянный перегрев алюминия, а в настоящее время в наших квартирах большое число мощных приборов, приводит к его осыпанию. В связи с этим толщина жилы кабеля уменьшается, что может вызвать перегрев проводов, короткое замыкание или вовсе воспламенение. Если в проводке отсутствует провод заземления, ее также рекомендуется заменить.

В панельных домах проводка расположена в специальных каналах, которые формируются во время производства плиты

Замена электропроводки в панельном доме может быть осуществлена по существующим каналам, расположенным в стенах. Как правило, они представляют собой пластмассовые трубы, которые замоноличены в стене. Этот способ актуален, если существующее расположение розеток и выключателей полностью устраивает хозяев, а добавлять новые в планы не входит. При необходимости монтажа дополнительных точек без штробления, увы, не обойтись. В таком случае стоит выбрать открытый тип прокладки, о котором будет рассказано ниже.

На первоначальном этапе необходимо обесточить квартиру. После этого снимают все выключатели и розетки и проводят визуальную оценку состояния подрозетников. Если их состояние удовлетворительное, то элементы можно оставить, в противном случае рекомендуется сменить изделия на новые

Кроме подрозетников следует уделить внимание и распаячным (распределительным) коробкам. При необходимости их также рекомендуется заменить. Следующий этап заключается в непосредственной замене проводов

Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами

Следующий этап заключается в непосредственной замене проводов. Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами.

Аналогичным способом поступают и с проводами, идущими к источникам освещения. После того, как в распределительной коробке окажутся концы медной проводки, их следует соединить между собой при помощи одного из следующих способов:

  • болтовые соединения.
  • клеммные колодки;
  • опрессовка гильзами;
  • пайка;
  • пружинные зажимы;
  • сварка;

Мы не будем говорить о том, какой из этих способов более надежный или предпочтительный, поскольку у каждого из них есть как свои сторонники, так и ярые противники. Вы можете выбирать наиболее предпочтительный для вас и производить соединение проводов так, как вам удобно.

Варианты разводки

В панельном доме проводка может укладываться такими способами:

  • Традиционный. Такой способ используется все реже. Проводку прокладывают в штробах. Так называются специальные каналы, выполненные в бетонных стенах. Их выполняют еще на стадии строительства. Они указываются в схеме электропроводки. После укладки кабелей стены оштукатуриваются. Этот же способ используется и при прокладке кабелей в потолке. Подобная проводка заменяется очень легко – достаточно снять штукатурку в нужном месте. Однако при устройстве проводки в панельном доме следует учитывать, что самостоятельно выполнение штроб в стенах подобных зданий запрещается. Однако немногие хозяева квартир учитывают этот фактор во время ремонтных работ.
  • Современный. Его часто применяют при проведении проводки в новостройках. Схема укладки кабелей в таких зданиях предполагает более удобные варианты. В ней имеется покомнатное распределение потребителей тока.

При выполнении ремонта не следует самостоятельно проводить какие-либо действия со стенами, поскольку они являются несущими.
