Блокинг генератор для светодиода на одном транзисторе своими руками: схема с самозапиткой

Принцип работы

Разобраться с функционированием блокинг генератора поможет схема, изображённая ниже.

Принципиальная схема типового генератора

В следующем перечне приведены основные этапы работы:

После подачи напряжения через резистор R1 происходит зарядка конденсатора C Время завершения этого процесса определяется параметрами данных элементов.

Величину тока ограничивает сопротивление цепи, а напряжение на конденсаторных клеммах не успевает стать максимальным.

• Как только оно достигло определённой величины, транзистор начнёт открываться. Ток начинает проходить по цепи: обмотка трансформатора – коллектор – эмиттер. На этом этапе, напряжение почти мгновенно становится максимальным, а ток увеличивается относительно медленно.
• Он индуцирует ЭДС в обмотке трансформатора, соединённой с базой, что ещё больше увеличивает напряжение и открывает транзистор. Этот процесс завершается при насыщении сердечника трансформатора (материал не способен проводить магнитное поле определённой интенсивности). Также он прекратится при увеличении тока базы, до порога насыщения полупроводникового прибора.
• Транзистор закрывается. Начинается зарядка конденсатора C Индуктивность обмотки трансформатора образует ЭДС с направлением, противоположным первоначальному. Это ускоряет закрытие транзистора.

Принцип работы блокинг генератора проще понять с помощью временных диаграмм, которые иллюстрируют изменение электрических параметров в отдельных частях схемы.

Диаграммы токов и напряжений

Эти рисунки необходимо изучать совместно со следующим чертежом, на котором изображена другая принципиальная схема блокинг генератора.

Схема блокинг генератора

На рисунке выше не приведена определённая нагрузка (обозначение Rн). Диод выполняет демпфирующие функции. Он предотвращает броски напряжения, способные повредить транзистор.

Описанные выше этапы хорошо видны на диаграммах. Ниже отмечены особенности, которые характерны для второй схемы:

• Комбинацией t0 отмечен момент, когда напряжение на базе транзистора недостаточно для его открытия.
• Временной отрезок t0 – t1 обозначает период постепенного открытия транзистора. В конечной точке насыщение произошло, поэтому изменение тока в базе не оказывает влияние на форму импульса.
• Однако разряд конденсатора происходит. Поэтому происходит постепенное уменьшение тока базы.
• Так как нагрузка на коллекторе обладает индуктивными характеристиками, ток Ic не уменьшается. Продолжительность этого периода определяется параметрами сердечника трансформатора.
• С точки t2 начинается срез импульса. Ток, созданный индукцией, уменьшается, что провоцирует постепенное закрытие транзисторного ключа. На рисунках видно, когда появляется ток в обратном направлении. Этот процесс интенсифицирует разряд конденсатора. Скорость закрытия транзистора увеличивается, и срез получается крутым (образуется за малое время).
• Точкой t3 обозначен момент полного закрытия затвора транзистора. После него допустимо появление колебательных процессов. Для их блокировки в данной схеме установлен диод.

Расчёт блокинг-генератора в автоколебательном режиме

Как любая электронная схема параметры работы блокинг-генератора полностью зависят от величин элементов составляющих схему, поэтому для расчёта необходимо задаться параметрами схемы.

Для расчёта блокинг-генератора обычно задаются следующими выходными характеристиками схемы: амплитуда импульсов U_m, период прохождения импульсов Т, длительность импульса τ_i, сопротивление нагрузки R_H.

Так как в настоящее время блокинг-генераторы очень часто используют в качестве задающих генераторов импульсных блоков питания, то для примера рассчитаем простейшую схему, на основе которой можно создать импульсный блок питания.

Зададим следующие параметры для расчёта: частота прохождения импульсов F = 50 кГц, скважность импульсов Q = 0,3, амплитуда выходных импульсов Um = 5 В, сопротивление нагрузки RH = 25 Ом, напряжение питания схемы ЕК = 310 В (выпрямленное сетевое напряжение). 1.Первым этапом расчёта является определение типа транзистора, как основного элемента схемы

Транзистор выбирается по следующим параметрам: максимально допустимое напряжение UCBmax, максимально допустимый ток коллектора ICmax и предельная частота fh21e

1.Первым этапом расчёта является определение типа транзистора, как основного элемента схемы. Транзистор выбирается по следующим параметрам: максимально допустимое напряжение U_CBmax, максимально допустимый ток коллектора I_Cmax и предельная частота f_h21e.

где n_H — коэффициент трансформации из коллекторной обмотки в обмотку нагрузки.

Примем I_C = 0,02 А

Данным параметрам удовлетворяет транзистор MJE13001 со следующими характеристиками:

• • тип транзистора: NPN;
  • U_CBmax = 600 В;
  • U_BЕmax = 7 В;
  • I_Cmax = 0,2 А;
  • I_CBO = 10 мкА;
  • f_h21e = 8 МГц;
  • h_21e = 5…30;
  • r_b ≈ 200 Ом.

2.Определим величину сопротивления R1

Примем значение R1 = 390 Ом.

3.Рассчитаем параметры импульсного трансформатора. Коэффициент трансформации для выходной обмотки n_H

Коэффициент трансформации для обмотки в цепи базы n_B

где U_b – напряжение на базе транзистора VT1.

Выберем U_B = 5 В. Тогда

Индуктивность коллекторной обмотки трансформатора

где t_i – длительность импульса;

R’_H – приведённое сопротивление нагрузки;

r’_b – приведённое к коллекторной нагрузке сопротивление базы.

Определим длительность импульса и приведённые сопротивления

где r_b – внутреннее объемное сопротивление базы. Тогда

Тогда индуктивность первичной обмотки будет равна

Примем С1 = 12 нФ
Сопротивление резистора R2

Примем R2 = 62 кОм.

5.В коллекторную цепь транзистора необходимо включать демпфирующую цепочку. Она позволяет ограничить всплески импульсов на трансформаторе, вследствие чего уменьшаются импульсные помехи и вероятность пробоя транзистора. В данном случае применена простейшая демпфирующая цепь в виде диода VD1, который должен удовлетворять следующим условиям

Данным параметрам удовлетворяет диод типа 1N4004.

Более подробно о демпфирующих цепях я расскажу, когда будем рассматривать индуктивные элементы и импульсные источники питания.

Блокинг-генератор

В этой статье я поведаю вам о том, что такое блокинг-генератор.

Блокинг-генератор — это генератор импульсов сравнительно небольшой длительности и большого периода. Он работает благодаря трансформаторной обратной связи. Из-за простоты блокинг-генератор широко применяют в компактных преобразователях напряжения (например в каждой второй схеме электронной зажигалки можно встретить эту схему).

Вот это блокинг-генератор(одна из многих вариаций этой схемы):

Как видите, он реально прост в сборке. Самая сложная часть в нем — это трансформатор.Но обо всем по порядку.

1) Принцип работы

Сначала обмотка 2 работает как «резистор», т.е. через нее и резистор протекает ток, который начинает открывать транзистор.Открывание транзистора приводит к появлению тока в обмотке 1, а это в свою очередь приводит к появлению напряжения на обмотке 2, т.е. напряжение на базе транзистора увеличивается еще, он открывается ещё больше, и так происходит до тех пор, пока сердечник или транзистор не войдет в насыщение. Когда это произошло, ток через обмотку 1 начинает уменьшаться, следовательно напряжение на обмотке 2 меняет полярность, что приводит к закрыванию транзистора.Все, цикл замкнулся!

2) Детали

Трансформатор обмотка 1 обычно в 2 раза больше обмотки 2, а число витков и диаметр провода подбираются в зависимости от напряжения на обмотке 3 и тока через нее.

Резистор обычно берут в районе 1кОм — 4,7кОм.

Транзистор подойдет почти любой.

3) Тест

Сначала соберем базовую схему генератора. Трансформатор вот такой от балласта энергосберегающей лампы:

На нем я намотал сначала обмотку 2 (18 витков проводом 0,4мм)

Изолировал ее (подойдет обычная изолента)

А потом намотал и обмотку 1 (36 витков тем же проводом, что и 2-ую)

И наконец, вставил сердечник и зафиксировал его той же изолентой

На этом трансформатор готов.

Транзистор я выбрал мощный: кт805, потому что в обмотке всего 36 витков не самого тонкого провода(малое сопротивление).

Резистор 2,2кОм.

Вот что у меня в итоге получилось:

Питание, как вы поняли, я буду брать от кроны.

Итак, с транзистором кт805, резистором 2,2кОм и обмоткой 1 в 2 раза больше обмотки 2, осциллограмма напряжения между коллектором и эмиттером выглядит так:

Амплитуда 60В, частота около 170кГц.

Теперь поставим резистор на 4,7кОм. Осциллограмма выглядит так:

Амплитуда около 10В, частота такая же.

Поставим теперь резистор 1кОм:

Амплитуда 120В, частота около 140кГц.

Теперь поставим обратно резистор 2,2кОм, и поменяем местами обмотки:

Амплитуда 80В, частота около 250кГц.

4) Вывод

Чем больше коэффициент обратной связи, тем быстрее нарастает сигнал, и частота выше.(чем меньше резистор, и больше соотношение число витков обмотки 2/число витков обмотки 1, тем больше коэффициент ОС).Ещё на ОС влияет коэффициент усиления транзистора.

5) Практическая польза

Вы наверняка заметили, что я ни слова не сказал про обмотку 3. Она нужна для того, чтобы снять выходное напряжение.

Давайте посмотрим что будет, если намотать в обмотку 3 100 витков провода 0,08мм:

Сначала нам, конечно, нужно домотать трансформатор. Изолируем в прошлом последний слой:

Теперь наматываем 100 витков провода 0,08. Собираем сердечник. НА ВЫХОД ЦЕПЛЯЕМ ДИОД (можно любой с обратным напряжением не менее 200В. К примеру я взял дешевый и распространенный 1n4007). Спаиваем схему:

Диод нужен для отсекания отрицательных выбросов. Смотрим осциллограмму на выходе:

Постоянная составляющая 50В, импульсы амплитудой 50В. Чтобы убрать импульсную составляющую, поставим конденсатор на выходе. Подойдет 0,1мкФ:

Осциллограма:

Постоянное напряжение амплитудой 100В.

При приближении:

Небольшие колебания амплитудой 50мВ.

И наконец, полная схема:

Если генерации нет, впаяйте параллельно резистору конденсатор на пару микрофарад.

Список радиоэлементовОбозначение Тип Номинал Количество ПримечаниеМагазинМой блокнот

Биполярный транзисторКТ805А1

Выпрямительный диод1N40071

Резистор2.2 кОм1

Резистор4.7 кОм1

Резистор1 кОм1

Конденсатор0.1 мкф1 Добавить все

Монохромный образ

Чтобы монохромный образ не казался скучным и, главное, тяжелым, при его создании рекомендую руководствоваться следующими моментами:

1. Используйте разные оттенки в рамках выбранного цветового решения.
2. Используйте разные фактуры.
3. Добавьте ахром (нейтральный цвет, например, серый, черный, бежевый, темно-синий).
4. Нарушьте монохромность, добавив акцентный аксессуар, занимающий минимальную площадь (до 10 %).

Примеры монохромных образов вы можете видеть на картинках ниже.

Согласитесь, позволить себе подобные наряды может женщина в любом возрасте и любой комплекции, тем более что монохромность способствует созданию цветовой вертикали, которая каждого человека делает визуально стройнее и выше.

Блокинг-генератор: виды, принцип работы

Блокинг-генератор – это релаксационный генератор импульсов, выполняется он на базе усилительного элемента (например, транзистора) с сильной трансформаторной обратной связью. Чаще всего используют положительную обратную связь.

Преимущества и недостатки

Достоинством таких генераторов считается относительная простота, возможность подсоединения нагрузки через трансформатор

Форма генерируемых импульсов приближается к прямоугольной, скважность достигает десятков тысяч, длительность – сотен микросекунд. Предельная частота повторений импульсов достигает нескольких сотен кГц

Емкость колебательных контуров у таких устройств небольшая, обуславливается межвитковыми емкостями и, конечно же, емкостью монтажа. Благодаря этим качествам блокинг-генератор нашел широкое применение в производстве: в устройствах автоматики, регулирования и промышленной электроники.

Недостатком этих генераторов является зависимость частоты от изменения напряжения питания. Стабильность частоты ниже, чем у мультивибратора, составляет всего 5-10 процентов.

Блокинг-генератор, собранный по схеме с положительной сеткой или с резонансным контуром, который настроен на частоту повтора импульсов, с фиксирующим диодом, имеет довольно высокую стабильность колебаний. Нестабильность частоты в таких схемах менее одного процента.

Существует множество схем реализации таких генераторов: ламповые транзисторные с базовым смещением, транзисторные с эмиттерной связью, с положительной сеткой, с усиленным каскадом, на полевых транзисторах и другие.

На фото изображен блокинг-генератор на полевом транзисторе.

Наибольшую популярность получили устройства на обычных транзисторах. В таких устройствах обычно используют импульсные трансформаторы. Генератор может работать в заторможенном режиме, он легко синхронизируется внешним сигналом.

Блокинг-генератор, принцип работы

Работа схемы разделяется на несколько этапов. Этап первый: происходит отпирание транзистора при поступлении импульса на эмиттер. Прибор начинает работать. Когда на базу транзистора поступает отпирающий ток, он вызывает накопление заряда, а также возрастание коллекторного тока. Через резистор положительная обратная связь, осуществляемая обмотками импульсного трансформатора, возбуждает лавинообразный процесс нарастания базового, коллекторного токов и тока нагрузки. При этом уменьшается разность потенциалов между эмиттером и коллектором транзистора, когда она достигнет нуля, прибор переходит в состояние насыщения. Этап второй: пренебрегая сопротивлением первичной обмотки, считаем, что на обмотку подано постоянное напряжение питания. В результате на остальных обмотках трансформатора напряжение также неизменно. Характер изменения токов схемы определяется свойством цепей, которые включены последовательно с вторичными обмотками, а также со свойствами сердечника трансформатора. Например, при активной нагрузке ток будет постоянным. Ток на базе транзистора постоянный, но начинает уменьшаться при заряде конденсатора. Коллекторный ток определяется суммой тока намагничивания и переходных токов обмоток.

Ток намагничивания возрастает, характер роста определяется петлей гистерезиса материала сердечника. Вследствие этого увеличивается и ток коллектора. Это приводит к тому, что транзистор выходит из состояния насыщения, сформирована вершина импульса. Коллекторный ток снова становится зависимым от величины базового заряда, а базовый ток при этом начинает лавинообразно уменьшаться. Транзистор запирается, формируется срез импульса. При запирании прибора блокинг-генератор начинает восстанавливаться в исходное состояние.

Генератор Тесла

Линейный электрогенератор Тесла является основным прототипом рабочего прибора. Патент на него был зарегистрирован еще в 19 веке. Главным достоинством прибора является то, что его можно построить даже в домашних условиях с использованием солнечной энергии. Железная или стальная пластина изолируется внешними проводниками, после чего она размещается максимально высоко в воздухе. Вторую пластину размещаем в песке, земле или прочей заземленной поверхности. Провод запускается из металлической пластины, крепление производится с конденсатором на одной стороне пластины и второй кабель идет от основания пластины к другой стороне конденсатора.

Фото — Бестопливный генератор тесла

Такой самодельный бестопливный механический генератор свободной энергии электричества в теории полностью работающий, но для реального осуществление плана лучше использовать более распространенные модели, к примеру изобретателей Адамса, Соболева, Алексеенко, Громова, Дональда, Кондрашова, Мотовилова, Мельниченко и прочих. Собрать рабочий прибор можно даже при перепланировке какого-либо из перечисленных устройств, это выйдет дешевле, нежели самому все подсоединять.

Кроме энергии Солнца, можно использовать турбинные генераторы, которые работают без топлива на энергии воды. Магниты полностью покрывают вращающиеся металлические диски, также к прибору добавляется фланец и самозапитанный провод, что значительно снижает потери, благодаря этому данный теплогенератор работает более эффективно, чем солнечный . Из-за высоких асинхронных колебаний этот ватный бестопливный генератор страдает от вихревой электроэнергии, так что его нельзя использовать в автомобиле или для питания дома, т.к. на импульсе могут сгореть двигатели.

Фото — Бестопливный генератор Адамса

Но гидродинамический закон Фарадея также предлагает использовать простой вечный генератор. Его магнитный диск разделен на спиральные кривые, которые излучают энергию из центра к внешнему краю, уменьшая резонанс.

В данной высоковольтной электрической системе, если есть два витка рядом расположенных, электроток передвигается по проводу, ток, проходящий через петлю, будет создавать магнитное поле, которое будет излучаться против тока, проходящего через вторую петлю, создавая сопротивление.

Расчёт

Принцип работы блокинг генератора понятен. Ниже приведён расчёт, который поможет правильно выбрать транзистор второй принципиальной схемы.

Для примера использованы следующие исходные параметры:

частота (Ч) – 40 кГц; скважность (С) – 0,25; амплитуда (АМ) – 6 V; сопротивление Rнг (нагрузки) – 30 Ом; напряжения на выходе источника питания (НП) – 300 V. Допустимое напряжение базы-коллектора должно быть от 1,5 до 2 раз больше, чем НП

Для этого примера – от 450 до 600 V

Допустимое напряжение базы-коллектора должно быть от 1,5 до 2 раз больше, чем НП. Для этого примера – от 450 до 600 V.

Ток коллектора ( I к ) определяют по формуле:

Iк должен быть равен или больше чем ((3…5)*АМ*КТФ)/ Rнг.

КТФ – это коэффициент, который учитывает особенности трансформации энергии (коллекторная – нагрузочная обмотки):

КТФ=(1,2*АМ) / НП=(1,2*6)/300=0,024.

Таким образом, допустимый ток коллектора должен быть больше следующих величин:

((3…5)*6*0,024)/ 30 = 0,0144…0,024.

Максимальная частота (Чмакс, кГц) рассчитывается по следующей формуле:

Чмакс?(5…8) * Ч = (5…8) * 40 = 200…320.

На основании полученных данных определяют тип транзистора.

Параметры подходящего условного прибора:

• максимальное напряжение коллектор-база (НКБ) – 620 V;
• максимальное напряжение база-эмиттер (НБЭ) – 8 V$
• максимальный ток коллектора (Iк) – 0,03 А;
• ток коллектор-база (Iкб) – 12 мкА;
• максимальная частота (Чмакс) – 1000 кГц;
• сопротивление базы (Rб) – 250 Ом.

Расчёт и практика позволяют собрать блокинг генератор своими руками

Чтобы создать блокинг генератор правильно, необходимо знать теорию и практику, уметь сделать расчёт.

Подписи к слайдам:

Слайд 1

Генератор на транзисторе. Автоколебания. L св . L Э Б Сдала Карташова Яна Ученица 11 а класса МБОУ СОШ №64

Слайд 2

Автоколебательной называется колебательная система, совершающая незатухающие колебания за счёт действия источника энергии, не обладающего колебательными свойствами. Например: часы, двигатель внутреннего сгорания, духовые инструменты.

Слайд 3

Обратная связь в генераторе автоколебаний должна удовлетворять двум условиям: 1. энергия от источника должна поступать в такт с колебаниями в контуре. 2. поступающая от источника энергия должна быть равна её потерям в контуре. L св . L Э Б К

Слайд 4

Колебательная система состоит из: Источник энергии Батарея гальванических элементов К лапан Транзистор Колебательная система Колебательный контур Обратная связь Индуктивная – через катушки

Слайд 5

Колебания в контуре происходит с большой частотой. Конденсатор восполняет потери энергии лишь в те моменты, когда его полярность совпадает с полярностью источника. В те моменты, когда полярности противоположны, он будет разряжаться через источник. L C _ + + _ _ +

Слайд 6

Очевидно, что обязательным условием получения незатухающих колебаний в контуре является восполнение потерь энергии именно в моменты совпадения полярности конденсатора и источника и отключение конденсатора от источника в другое время. В качестве устройства, способного осуществить такую функцию можно использовать транзистор , через который конденсатор колебательного контура будет соединен с источником тока. быстродействующий прибор пока на базу не подан сигнал – ток через транзистор не идет, конденсатор отключен от источника при подаче сигнала – ток через транзистор идет и конденсатор заряжается от источника ?

Слайд 7

В качестве устройства, способного «подать сигнал» в нужный момент, используют катушку обратной связи , один конец которой соединен с базой, а другой с эмиттером ( связь индуктивная) L св . L Э Б К Мы получили систему, в которой могут вырабатываться незатухающие колебания за счет восполнения потерь энергии от источника внутри самой системы.

Слайд 8

Процесс в автоколебательной системе: После зарядки конденсатора его верхняя обкладка заряжена положительно, нижняя — отрицательно Конденсатор начинает разряжаться через катушку. Ток в первой четверти периода постепенно нарастает, затем убывает, порождая переменное магнитное поле, пронизывающее витки катушки L . В катушке L св , которая индуктивно связана с катушкой контура, возникает магнитное поле, имеющее такое же направление и появляется индукционный ток, направленный от эмиттера к базе. Транзистор пропускает ток к конденсатору, в котором в это время протекает еще индукционный ток, совпадающий по направлению с первоначальным. Все потери энергии восполняются, знаки зарядов пластин меняются на противоположные L св . L Э Б — I К + —

Слайд 9

Ток через конденсатор теперь течет в противоположном направлении, нарастая в первой четверти и убывая во второй Порождаемое током магнитное поле, пронизывает витки катушки контура, а, следовательно, и индуктивно связанной с ней катушки L св .. В катушке обратной связи возникает индукционный ток, направленный от базы к эмиттеру , в результате чего потенциал базы оказывается выше и ток к конденсатору не идет. В конденсаторе протекает только индукционный ток, совпадающий по направлению с током в начале полупериода. Конденсатор перезаряжается, знаки пластин меняются на противоположные. L св . L Э Б + — + — + —

Принцип работы

Чтобы разобраться с главным принципом, по которому работают такие устройства, сначала надо вспомнить одно правило — напряжённость в каждой точке устройства прямо пропорциональна квадрату тока, который протекает по проводнику. При появлении электрического тока вокруг последнего всегда появляется поле. Оно способно распространять своё действие на большие расстояния. Легко создать и в генераторе Романова свободную энергию по инструкции своими руками.

Схему обеспечивает постоянная подкачка энергии из внешнего источника. Образуется она за счёт переменного ВЧ тока. Результат — поле начинает пульсировать, распространять свой сигнал. Энергетические характеристики, таким образом, проявляются в кинетическом виде. Если этот процесс форсировать, удастся получить интересный эфирный эффект. Он проявляет себя как волна, обладающая мощной ударной характеристикой. Электромагнитные установки работают иначе.

Интересно. Ситуация способствует переходу к оперированию с большими мощностями.

Генераторы Тесла — устройства, в которых удаётся реализовать этот процесс. Природный аналог — эфирный разряд молнии, электрогенераторы тоже могут создавать такую энергию.

Генератор Бедини на самозапитке: развенчание мифа

Первая эйфория от изобретения прошла достаточно быстро. Умельцы, сконструировавшие генератор Бедини своими руками по схеме автора, быстро поняли, что якобы вечное движение без подзарядки сравнительно быстро заканчивается и прибор останавливается. Никто не спорил, что открытие имеет неплохие перспективы на условиях доработки и усовершенствования. Но назвать его вечным двигателем было бы преувеличением.

https://youtube.com/watch?v=nq6kuBLd9cI

Доказать несостоятельность представленного устройства можно, если собрать и протестировать генератор Бедини на самозапитке. Единственное, что стоит учесть, — длительность такого эксперимента. На фоне мощных аккумуляторов расход энергии на вращение энерджайзера минимален, поэтому ее запасов хватит надолго. Возможно, этот момент и стал фактором обмана комиссии по изобретениям, которым мотор Бедини был представлен как условно-вечный.

Собрать конструкцию генератора Бедини на мофсет транзисторе можно по предлагаемой схеме.

Задача опыта – доказать, что в устройстве происходит так называемое приращение энергии, которая стимулирует дальнейшее вращение и не дает энерджайзеру останавливаться. Далее рекомендуется действовать по такому плану:

• Две равные по емкости аккумуляторные батареи заряжают в течение одинакового времени в одной сети;
• После полного заряда одну из батарей разряжают, не допуская ее полной разрядки. Оптимальный вариант – подключение ее к лампе накаливания на условиях постоянного контроля заряда.
• Замеряют начальное напряжение и плотность батарей.
• Батареи подключают к генератору следующим образом: полную – в качестве первичного аккумулятора, разряженную – в качестве вторичного.
• Установка подключается в работу.
• В процессе работы необходимо контролировать уровень заряда первой и второй батарей.
• Если уровень напряжения в первичной батарее достигнет значения вторичной до момента ее подключения к генератору, двигатель следует отключить. Если же уровень заряда вторичной батареи увеличится до уровня первичной АКБ, двигатель также отключают.
• Замеряют напряжение и плотности батарей, какое-то время проработавших в установке Бедини.

Чтобы упростить задачу, можно использовать вместо двух аккумуляторов один в качестве и первичного, и вторичного источника энергии

При этом важно переключить выход установки с вторичных батарей обратно на первичную. Если нужно сократить длительность элемента, в качестве потребителя стоит подключить к генератору лампу накаливания на 10-15 Вт

В подавляющем большинстве экспериментов заряд первичной батареи снижался, а уровень заряда второй увеличивался незначительно или оставался на прежнем уровне. Добиться горения лампы в течение хотя бы нескольких недель не удалось никому. Таким образом, вечный двигатель Бедини – интересная, но простая игрушка, действие которой не вышло за рамки законов, известных современной физике.

Автоколебательный блокинг-генератор

Как говорилось выше, автоколебательный блокинг-генератор является наиболее распространённым. Давайте рассмотрим его устройство и принцип работы на основе простейшей схемы, которая изображена ниже

Простейшая схема автоколебательного блокинг-генератора.

Простейший блокинг-генератор состоит из транзистора VT1 по схеме с общим эмиттером, трансформатора обратной связи Т1, демпфирующей цепи в виде диода VD1, времязадающей цепочки R2C1, базового резистора R1 и сопротивления нагрузки Rн.

Рассмотрим работу блокинг-генератора на основе временных диаграмм его работы, которые представлены ниже

Временные диаграммы работы блокинг-генератора.

Первая стадия (формирование фронта импульса

) начинается в момент времени t0, то есть в момент включения питания либо по окончании периода предыдущего импульса. В этот момент транзистор оказывается заперт, а конденсатор С1 начинает заряжаться через резистор R2. По мере заряда конденсатора С1 увеличивается напряжение UBE на базе транзистора VT1, что приводит к постепенному открытию транзистора и возрастанию коллекторного тока IC. Возрастающий ток коллектора приводит к формированию ЭДС в трансформаторе и на его зажимах формируется возрастающее напряжение и ток пропорционально току коллектора транзистора VT1. Данная стадия заканчивается в момент времени t1, когда транзистор перешёл полностью в режим насыщения.

Вторая стадия (формирование вершины импульса

) начинается в момент времени t1. После того как транзистор VT1 перешёл в режим насыщения на него уже мало влияет ток протекающий через базу транзистора, поэтому нарастание амплитуды импульса прекращается и начинает формироваться плоская вершина импульса. В данный период времени напряжение на зажимах трансформатора практически не изменяется, поэтому напряжение на коллекторе не изменяется, но так как происходит разряд конденсатора С1 уменьшается напряжение на базе транзистора VT1, а следовательно и ток базы Ib. По мере уменьшения тока базы Ib начинает уменьшаться ток коллектора IC, но вследствие индуктивного характера коллекторной нагрузки, начинает увеличиваться ток намагничивания трансформатора, а, следовательно, и коллекторный ток транзистора VT1, в результате напряжение на коллекторе остаётся постоянным некоторое время, которое зависит от параметров трансформатора Т1.

Третья стадия (формирование среза импульса

) начинается в момент времени t2. В это время ток подмагничивания уменьшается и транзистор VT1 начинает закрываться под воздействием уменьшающегося тока базы Ib, вследствие разряда конденсатора С1. Когда транзистор полностью закроется коллекторный ток уменьшится практически до нуля и потенциал на выводах трансформатора Т1 также уменьшится, но вследствие этого в обмотках трансформатора возникнет ток обратный току коллектора IC и соответственно току базы Ib, что приведёт к ещё быстрейшему разряду конденсатора и образованию отрицательного всплеска напряжения на базе. Отрицательный импульс напряжения на базе транзистора VT1 ещё быстрее разрядит конденсатор, что уменьшит продолжительность среза импульса по сравнению с фронтом.

Четвёртая стадия (восстановление

) начинается в момент времени t3. В это время транзистор находится в полностью закрытом состоянии. В этот период времени происходит рассеивание энергии в конденсаторе и трансформаторе, запасённой в третьей стадии работы блокинг-генератора. В этот период времени в трансформаторе могут возникать некоторые колебательные процессы (изменение напряжения до уровня UK max), что в общем случае нежелательны, поэтому для предотвращения этого параллельно коллекторной обмотке трансформатора включают различные демпфирующие цепи, в данном случае эту роль выполняет диод VD1.

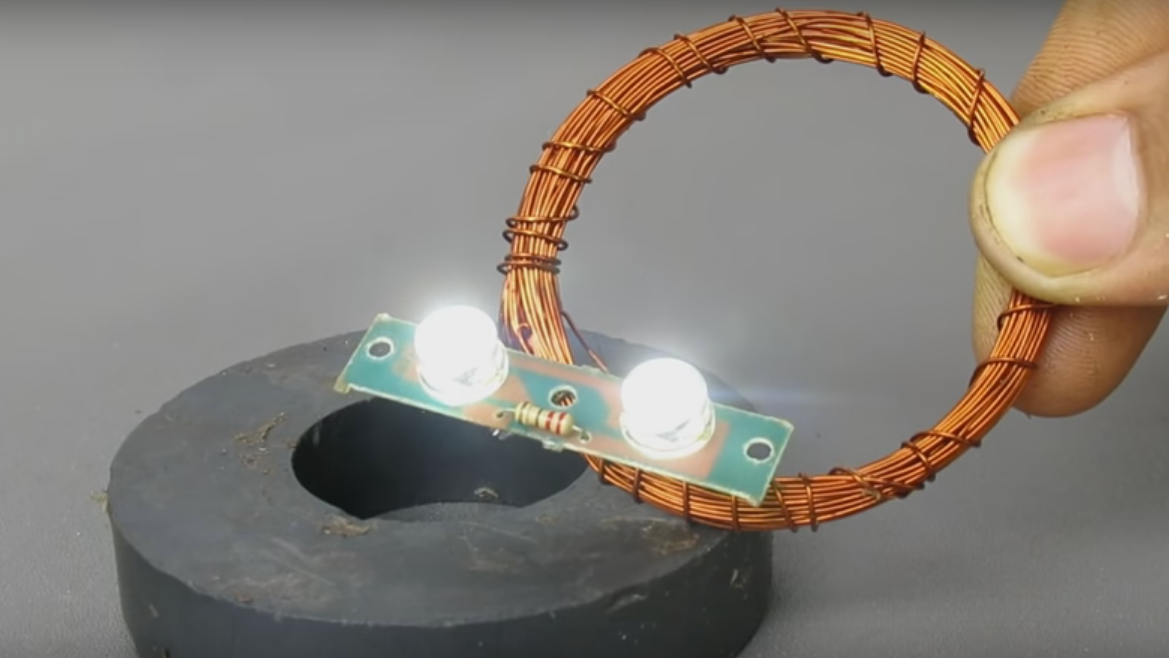

Бестопливное устройство для получения бесплатного электричества

Известно, что возникновению магнитного поля в любом двигателе способствуют обычные катушки индуктивности, изготовленные из медного или алюминиевого провода. Чтобы компенсировать неизбежные потери вследствие сопротивления этих материалов, двигатель должен работать непрерывно, используя часть вырабатываемой энергии на поддержание собственного поля. Это значительно снижает КПД устройства.

В трансформаторе, работающем от неодимовых магнитов, нет катушек самоиндукции, соответственно и потери, связанные с сопротивлением, отсутствуют. При использовании постоянного магнитного поля токи вырабатываются ротором, вращающимся в этом поле.

Похожие записи:

Что такое латр и как он работает? Что такое изолированная нейтраль и где она используется Американский калибр проводов — american wire gauge, awg (калибр проводов) → площадь в квадратных миллиметрах (mm², площадь сечения) Какая трехфазная система переменного тока называется симметричной Как производится перемотка электродвигателя своими руками Как сделать ветрогенератор своими руками
