Как устроен и работает светодиод

Виды

В общем случае драйверы для светодиодов можно разделить на две категории: линейные и импульсные.

У линейного выходом служит генератор тока. Он обеспечивает стабилизацию выходного тока при нестабильном входном напряжении; причем подстройка происходит плавно, не создавая высокочастотных электромагнитных помех. Они просты и дешевы, но невысокий КПД (менее 80%) ограничивает сферу их применения маломощными светодиодами и лентами.

Импульсные представляют собой устройства, создающие на выходе серию высокочастотных импульсов тока.

Обычно они работают по принципу широтно-импульсной модуляции (ШИМ), то есть среднее значение выходного тока определяется отношением ширины импульсов к периоду их следования (эта величина называется коэффициентом заполнения).

На диаграмме выше показан принцип работы ШИМ-драйвера: частота импульсов остается постоянной, но изменяется коэффициент заполнения от 10% до 80%. Это ведет к изменению среднего значения тока Icp на выходе.

Такие драйверы получили широкое распространение благодаря компактности и высокому КПД (около 95%). Основным недостатком является больший по сравнению с линейными уровень электромагнитных помех.

Классификация светодиодов по их области применения

Такие элементы могут быть индикаторными и осветительными. Первые были изобретены раньше вторых, при этом они уже давно используются в радиоэлектронике. А вот с появлением первого осветительного светодиода начался настоящий прорыв в электротехнике. Спрос на осветительные приборы подобного типа неуклонно растет. Но и прогресс не стоит на месте – изобретаются и внедряются в производство все новые виды, которые становятся все ярче, не потребляя при этом больше энергии. Разберем более подробно, какими бывают светодиоды.

Индикаторные светодиоды: немного истории

Первый такой светодиод красного цвета был создан в середине ХХ века. Хотя он имел низкую энергоэффективность и излучал тусклое свечение, направление оказалось перспективным и разработки в этой обрасти продолжились. В 70-х годах появляются зеленые и желтые элементы, а работы по их усовершенствованию не прекращаются. К 90-му году сила их светового потока достигает 1 Люмена.

В наше время светодиодные лампы могут быть даже такими

1993 год ознаменован появлением в Японии первого синего светодиода, который был намного ярче предшественников. Это означало, что теперь, совмещая три цвета (которые и составляют все оттенки радуги), можно получить любой. В начале 2000-х сила светового потока уже достигает 100 Люмен. В наше время светодиоды не перестают совершенствоваться, наращивая яркость без увеличения потребляемой мощности.

Использование светодиодов в бытовом и промышленном освещении

Сейчас подобные элементы используются во всех отраслях, будь то машино- или автомобилестроение, освещение производственных цехов, улиц или квартир. Если взять последние разработки, то можно сказать, что даже характеристики светодиодов для фонариков порой не уступают старым галогеновым лампам на 220 В. Попробуем привести один пример. Если взять характеристики светодиода 3 Вт, то они будут сопоставимы с данными лампы накаливания с потреблением 20-25 Вт. Получается экономия электроэнергии почти в 10 раз, что при ежедневном постоянном использовании в квартире дает весьма существенную выгоду.

Фонари на диодах со специальными линзами светят на расстояние до 3 км

Чем хороши светодиоды и есть ли в них минусы

О положительных качествах световых диодов можно сказать многое. Основными из них можно назвать:

  • Экономичность без потери силы светового потока – здесь они вне конкуренции;
  • Прочный корпус – отсутствует опасность механического повреждения;
  • Долговечность – такие элементы работают в десятки раз дольше ламп накаливания;
  • Компактность – имеют малые габариты;
  • Наиболее безопасны – работают от сети 3-24 В;
  • Экологичны – не требуют специальной утилизации.

Что же касается отрицательных сторон, то их всего две:

  • Работают только с постоянным напряжением;
  • Вытекает из первого – высокая стоимость ламп на их основе по причине необходимости использования драйвера(электронного стабилизирующего блока).

Ультрафиолетовый и инфракрасный световые диоды – изготавливают даже такие

Интересные факты.

Светодиодная лента.

Получение белого цвета. Есть три варианта. Первый – по технологии RGB. Включение всех трех цветов на 100% дает белый цвет. Во втором случае на линзу наносят три люминофора: голубой, красный и зеленый. Третий вариант заключается в нанесении красного и зеленого люминофора на оптическую систему голубого светодиода.

Работа при повышенных температурах. С ростом температуры в области p-n-перехода уменьшается яркость свечения. Причем у красных и желтых падение яркости больше, чем у синих и зеленых. Поэтому нужно использовать хороший теплоотвод и не допускать эксплуатации led при повышенных температурах.

Как готовят полупроводники? В основном по технологии металлоорганической эпитаксии в атмосфере особо чистых газов. Выращиваются пленки толщиной от ангстремов до микрон. Разные слои легируются примесями, которые дадут слою высокую концентрацию электронов или дырок, то есть сформируют n или p структуру полупроводника. Зачем пленки травят, создают контакты к n и p слоям и делят на чипы нужных размеров.

Чем хороша СОВ-технология? Тем, что кристаллы монтируются на металлическую подложку, которая одновременно выполняет функции радиатора. Таким образом получают отличный теплоотвод непосредственно от полупроводникового кристалла. Дополнительно можно получить разную форму светодиода, разную гибкость и и.п.

Как узнать полярность SMD?

SMD активно применяются практических в любой технике:

  • Лампочки;
  • светодиодные ленты;
  • фонарики;
  • индикация чего-либо.

Их внутренностей разглядеть не получится, поэтому нужно либо использовать приборы для проверки, либо полагаться на корпус светодиода.

Например, на корпусе SMD 5050 есть метка на углу в виде среза. Все выводы, расположенные со стороны метки – это катоды. В его корпусе расположено три кристалла, это нужно для достижения высокой яркости свечения.

Подобное обозначение у SMD 3528 тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.

Маркировка выводов SMD 5630 аналогична – срез указывает на катод. Его можно распознать еще и по тому, что теплоотвод на нижней части корпуса смещён к аноду.

Как определить напряжение питания светодиодов

Источник питания для светодиодов — основная комплектующая деталь, которая преобразует сетевое напряжение. Как известно светодиоды питаются током, но напряжение, которое подается в данном случае, значения не имеет. Это может быть как 12 В, так и 1000 В. Главное для светодиода — это ток. При его нехватке свет лампочек тускнеет, а при переизбытке они начинают нагреваться, и даже теплоотвод не всегда может справиться. Если простая лампа накаливания «самостоятельно» выбирает для себя ток, то светодиод сам выбирает напряжение. Если светодиод требует напряжение в 5 В, а блок питания подает ему, к примеру, 5 В, то высока вероятность того, что светодиод просто сгорит. Дело в том, что возникает «конфликт» между источником питания и светодиодом. Первый пытается честно выдать 5 В, а второй старается взять только положенные для себя 3 В. Светодиод может «просадить» напряжение до нужного, если блок питания слабенький, но чаще в этой схватке все же побеждает хаос и разрушение и светодиод перегорает.

Чтобы подобных проблем не возникло, необходимо стабилизировать ток. Самый простой вариант — резистор. Он подключается последовательно со светодиодами. Резистор помогает ослабить источник питания и заставить его выдавать светодиоду нужное напряжение. Если речь идет о мощных светодиодах, то слабенькому резистору с ними не справиться. В этой ситуации потребуется полноценный стабилизатор.

Расчет резистора провести довольно просто. Для вычислений необходимо знать напряжение питания, падение напряжения и ток. От значения напряжения питания отнимают падение напряжения, а получившуюся величину делят на ток. Теперь остается только выбрать резистор с ближайшим стандартным сопротивлением. Некоторые предпочитают вообще убирать из формулы падение напряжения, так как его точное значение не всегда известно, но ниже приведены два способа для определения этой величины.

Осветительные LED

Эти светодиоды применяются при освещении помещений и улиц в составе фонарей, автомобильных фар, светодиодных лент и т.д. В связи с этим обладают большой мощностью, высокой интенсивностью излучения, и выпускаются только в белом цвете в корпусах для поверхностного монтажа.

Обычно производятся две разновидности, различающиеся цветовой температурой: cool white (холодный белый) и warm white (теплый белый).

Поскольку кристаллов, излучающих белый свет, в природе не существует, при производстве осветительных светодиодов прибегают к различным технологиям смешения трех базовых цветов (RGB). От способа их сложения зависит цветовая температура получаемого белого света.

Одним из способов получения белого свечения является покрытие излучающего кристалла тремя слоями люминофора, причем каждый слой отвечает за свой базовый цвет. Другой метод состоит в нанесении двух слоев люминофора на кристалл голубого цвета.

Осветительные SMD LED

Большинство осветительных светодиодов также выпускаются в корпусах SMD. В отличие от индикаторных, характеризуются большей мощностью и производятся только в белом цвете.

Основная область применения SMD – светодиодные ленты и лампы, переносные фонари, фары автотранспорта. При этом они дают довольно направленное излучение (порядка 100⁰-130⁰), поэтому при освещении больших территорий приходится использовать большое количество этих LED для равномерной засветки площади.

Конструктивно осветительные SMD представляют собой покрытый люминофором излучающий кристалл на теплоотводящей подложке, обычно медной или алюминиевой. Встречаются как разновидности с линзой, так и без нее.

COB светодиоды

Большое распространение получили светодиоды типа COB (Chip On Board, чип на плате). По сути, это интеграция большого количества (обычно несколько десятков) кристаллов SMD в одном корпусе, которые потом покрываются люминофором.

На картинке вверху показаны для сравнения Cree SMD 5050 (слева) и COB – матрица из 36 чипов (справа).

COB используются только для освещения. Их световой поток на порядок больше, чем у одиночных SMD. Однако следует учесть, что эти светодиоды не подойдут для создания узконаправленного излучения ввиду большого угла рассеяния светового потока. При этом создать абсолютно ненаправленное излучение тоже не получится – угол рассеяния светодиодов менее 180⁰.

Filament LED

Этот тип светодиодов также используется пока только для освещения. Широкое распространение получили в качестве декоративной подсветки помещений. Спектр свечения, в отличие от SMD и COB, гораздо приятнее человеческому глазу и напоминает свет лампы накаливания. При этом сохраняются все присущие LED достоинства: низкое энергопотребление и долгий срок службы.

В этом ролике демонстрируется сравнение декоративной лампы накаливания мощностью 40 Вт и лампы Filament на 4 Вт:

https://youtube.com/watch?v=mfT9w8gVz9Y

Здесь видно, что при мощности в 10 раз меньше, световой поток, отдаваемый лампой Filament, в 3-4 раза больше.

В то же время КПД Filament даже выше, чем у тех же SMD, — при одинаковой мощности первые позволяют получить большую освещенность. Это достигается за счет технологии COG (Chip On Glass, чип на стекле), при которой светоизлучающие кристаллы устанавливаются на стеклянную подложку, а затем покрываются люминофором.

Сама подложка имеет цилиндрическую форму, что позволяет получить угол рассеяния светового потока 360⁰. То есть такие LED очень хороши при создании ненаправленного излучения.

Технические характеристики и их зависимость друг от друга

Основными функциональными и эксплуатационными параметрами светодиодных светильников являются:

  • интенсивность светового потока (яркость);
  • рабочее напряжение;
  • сила тока;
  • цветовая характеристика;
  • длина волны.

Светодиодное напряжение и яркость выступают прямо пропорциональными величинами – чем выше одна, тем выше другая. Но это не напряжение питающего тока, а величина падения напряжения на приборе. Кроме того, от напряжения зависит и цвет светодиода. Таким образом, между собой связаны яркость, длина волны, напряжение и цвет светодиода, а их соотношение представлено в следующей таблице.

Цвет Длина волны Напряжение
Белый Широкий спектр 3,0-3,7 В
Ультрафиолетовый 10-400 нм 3,1-44 В
Фиолетовый 400-450 нм 2,8-4 В
Синий 450-500 нм 2,5-3,7 В
Зелёный 500-570 нм 2,2-3,5 В
Жёлтый 570-590 нм 2,1-2,2 В
Оранжевый 590-610 нм 2,3-2,1 В
Красный 610-760 нм 1,6-2,03 В
Инфракрасный >760 <1,9 В

Принцип действия микроэлемента так устроен, что для стабильной работы в соответствии с номинальными характеристиками необходимо отслеживать не напряжение питания, а силу тока. Светодиоды работают от пульсирующего или постоянного тока, регулируя интенсивность которого можно изменять яркость излучения. Индикаторные светодиоды работают при токе в пределах 10-20 мА, а осветительные – от 20 мА и выше. Так, к примеру, элементы типа COB с четырьмя чипами требуют 80 мА.

Цветовая характеристика

Цвет свечения светодиодного элемента зависит от длины волны, которая измеряется в нанометрах. Для изменения цвета свечения в материал полупроводника на этапе производства добавляются активные вещества:

  • полупроводники обрабатываются аллюминий-индий-галлием (AlInGaP) для получения красного цвета;
  • оттенки зелёного и сине-голубого спектра получаются с использованием индий-нитрида галлия (InGaN);
  • для получения белого свечения на базе синего светодиода его кристалл покрывают люминофором, который преобразует синий спектр в красный и жёлтый свет;
  • для фиолетового свечения применяется индий-галлия нитрид;
  • для оранжевого – галлия фосфид-арсенид;
  • для синего – селенид цинка, карбид кремния или индий-галлия нитрид.

Аналогично методу получения белого свечения можно использовать люминофоры разных цветов для получения дополнительных оттенков. Так, красный люминофор позволяет выпускать розовые и пурпурные светодиоды, а зелёный – салатных оттенков. В обоих случаях люминофор наносит на основу в виде синего светодиода.

Читайте подробнее:индекс цветопередачи светодиодных ламп

Расчет резистора для светодиода и различные подключения LEDs

Подключать светодиоды — дело не из сложных. Для правильного подключения достаточно знать школьный курс физики и соблюсти ряд правил.

Сегодня рассмотрим как правильно рассчитать резистор для светодиода и подключить его, чтобы он горел долго и на радость потребителю.

Главный параметр у любого светодиода — ток, а не напряжение, как считают многие. Светодиод необходимо питать стабилизированным током, величина которого всегда указана производителем на упаковке или в datasheet.

Ток на светодиодах ограничивается резистором — это самый дешевый вариант. Но есть и более «продвинутый» — использовать светодиодный драйвер. По факту, использование резисторов — пережиток прошлого, ведь на сегодняшний день драйверов на любой вкус и цвет полным-полно и по самой привлекательной цене. К примеру, самые дешевые можно приобрести тут. Драйверы обеспечивают стабильный ток на светодиодах независимо от изменения напряжения на его входе.

Правильное подключение светодиода к драйверу следует так: сперва необходимо подключить светодиод к драйверу, только после этого включаем драйвер.

Существует несколько типов подключения светодиодов:

Расчет резистора для светодиода

Вспомним закон Ома:

U=I*R

R=U/I где,

R — сопротивление — измеряется в Омах

U — напряжение-  измеряется в вольтах (В)

I — ток- измеряется в амперах (А)

Пример расчета резистора для светодиода:

Допустим, источник питания выдает 12 В: Vs=12 В

Светодиод — 2 В и 20 мА

Чтобы рассчитать резистор нам необходимо преобразовать миллиамперы в амперы:

20 мА=0,02 А.

R=10/0.02=500 Ом

На сопротивление рассеивается 10 В (12-2)

Посчитаем мощность сопротивления:

P=U*I

P=10*0.02 A=0.2 Вт

Необходимый резистор — R=500 Ом и Р=0,2 Вт

Расчет резистора для светодиода при последовательном соединение светодиодов

Минус светодиода подключается с плюсом последующего. Так соединить можно до бесконечности. При таком соединении падение напряжения на светодиоде умножается на количество диодов в цепи. Т.е. если у нас 5 светодиодов с номинальным током 700 мА и падением напряжения 3,4 Вольта, то и драйвер нам необходим на 700 мА 3,4*5=17В

Это мы рассмотрели какие можно подбирать драйверы, а теперь вернемся непосредственно к тому, как произвести расчет резистора для светодиода при таких соединениях.

Выше мы рассмотрели расчет резистора для светодиода (одного). Пр последовательном соединении расчет аналогичный, но необходимо учитывать, что падение напряжения на резисторе меньше. Если «на пальцах», то от источника питания Мы отнимается суммарное падение напряжения на светодиодах Vl=3*2=6В. При условии, что у нас источник выдает 12В, то 12-6=6В.

R=6/0.02=300 Ом.

Р=6*0,02=0,12Вт

Т.е. нам нужен резистор на 300 Ом и 0,125 Вт.

Характеристики светодиода и источника питания аналогичные предыдущему примеру.

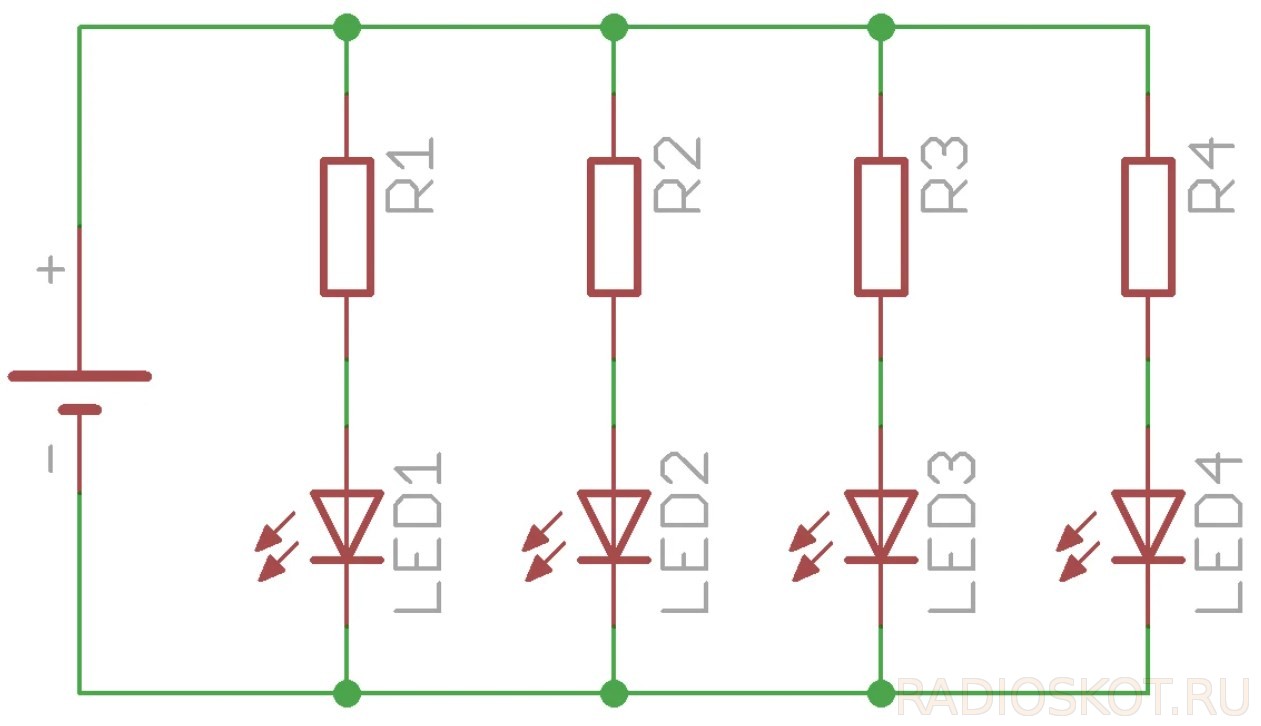

Расчет резистора для светодиода при параллельном соединении

При таком соединении плюс светодиода соединяется с плюсом другого, минус с минусом. При таком соединении ток суммируется, а падение остается неизменным. Т.е. если мы имеем 3 светодиода 700 мА и падением 3,4 В, то 0,7*3=2,1А, то нам потребуется драйвер с параметрами 4-7 В и не менее 2,1А.

Расчет резистора для светодиода в этом случае аналогичен первому случаю.

Расчет резистора для светодиода при последовательно-параллельное соединении

Интересное соединение. При таком расположении диодов несколько последовательных цепочек соединяются параллельно. Необходимо знать, что количество светодиодов в цепочках должно быть равным. Драйвер подбирается с учетом падения напряжения на одной цепочке и произведению тока на количество цепочек. Т.е. 3 последовательные цепи с параметрами 12В и 350 мА подключаются параллельно, напряжение остается 12В, а ток 350*3=1,05А. Для долгой работы чипов нам нужен светодиодный драйвер с 12-15В и током 1050мА.

Расчет резистора для светодиода в этом случае будет таким:

Резистор аналогичен при последовательном соединении, однако, стоит учитывать, что потребление от источника питания увеличится в три раза (0,2+0,2+0,2=0,06А).

При подключении светодиодов через резистор нужен стабилизированный источник питания, т.к. при изменении напряжения будет изменяться и ток, идущий через диод.

Существует еще один способ соединения светодиодов — параллельно-последовательное с перекрестным соединением. но это достаточно сложная тема в расчетах, поэтому не буду ее тут раскрывать. Если потребуется, конечно, опишу, но думаю это нужно только узкому кругу специалистов.

В сети можно найти много онлайн-калькуляторов, которые Вам рассчитают сразу резисторы. Но слепо верить им не стоит, а лучше перепроверить, следуя поговорке: «Хочешь сделать это хорошо, сделай это сам».

Цвета и материалы светодиодов:

Ниже в таблице представлены цвета и материалы полупроводника светодиода.

Цвет длина волны, нм Материал полупроводника светодиода
Инфракрасный λ > 760 Арсенид галлия (GaAs)
Арсенид алюминия-галлия (AlGaAs)
Красный 610 < λ < 760 Арсенид алюминия-галлия (AlGaAs)
Арсенид-фосфид галлия (GaAsP)
Фосфид алюминия-галлия-индия  (AlGaInP)
Фосфид галлия (GaP)
Оранжевый 590 < λ < 610 Арсенид-фосфид галлия (GaAsP)
Фосфид алюминия-галлия-индия (AlGaInP)
Фосфид галлия (GaP)
Жёлтый 570 < λ < 590 Арсенид-фосфид галлия (GaAsP)
Фосфид алюминия-галлия-индия (AlGaInP)
Фосфид галлия (GaP)
Зелёный 500 < λ < 570 Нитрид индия-галлия (InGaN) / Нитрид галлия (GaN)
Фосфид галлия (GaP)
Фосфид алюминия-галлия-индия (AlGaInP)
Фосфид алюминия-галлия (AlGaP)
Синий 450 < λ < 500 Селенид цинка (ZnSe)
Нитрид индия-галлия (InGaN)
Карбид кремния (SiC) в качестве субстрата
Фиолетовый 400 < λ < 450 Нитрид индия-галлия (InGaN)
Пурпурный Смесь нескольких спектров Двойной: синий/красный диод,
синий с красным люминофором,
или белый с пурпурным пластиком
Ультрафиолетовый λ < 400 Алмаз (λ  = 235 нм)Нитрид бора (ВN) (λ  = 215 нм)
Нитрид алюминия (AlN) (λ  = 210 нм)
Нитрид алюминия-галлия (AlGaN)
Нитрид алюминия-галлия-индия (AlGaInN) (λ < 210 нм)
Белый Широкий спектр Сочетание трех светодиодов основных цветов (красный, синий, зеленый),

Синий или ультрафиолетовый светодиод с покрытием из люминофора

Примечание:  Фото //www.pexels.com, //pixabay.com

Найти что-нибудь еще?

карта сайта

Коэффициент востребованности
200

Определение светодиода

Диод, который излучает свет во время проводимости, известен как светодиод или LED (Light-emitting diode). Он работает «с феноменом» электрического излучения, при котором полупроводниковый материал излучает свет, когда находится под воздействием электрического поля.

Когда прямое смещение применяется к полупроводниковому материалу, свободные электроны пересекают N-область и входят в P-область. В P-области дырки являются основными носителями заряда. Свободные электроны находятся в зоне проводимости, а дырки — в валентной зоне, то есть электроны имеют высокий уровень энергии, а дырки имеют низкий уровень энергии.

Электроны и дырки рекомбинируются только тогда, когда они имеют одинаковую энергию. Для рекомбинации электроны отдают энергию дыркам. Они дают энергию в виде фотонов или света. Поэтому светодиод излучает свет при прямом смещении.

Полупроводниковый материал (кремний и германий) передает энергию в виде тепла. При этом фосфид галлия (GaP) и арсенид галлия (GaAs) отдают
свою энергию в виде света. То есть, GaAs и GaP используются для изготовления светодиодов. При обратном смещении LED не излучает света.

Светодиоды имеют много преимуществ — они меньше по размеру, имеют более низкое энергопотребления, доступны в разных цветах, требуют меньше площади при монтаже, требуют малой мощности постоянного тока и так далее. Единственным недостатком светодиодов является то, что они легко повреждаются в результате перенапряжения или перегрузки по току.

Светодиоды типа DIP

Полупроводниковые элементы данной категории относятся к слаботочным изделиям, поэтому они в основном применяются для дополнительной подсветки. Обычно они устанавливаются в качестве индикаторов или основных источников в гирляндах. С появлением более совершенных технологий их производство существенно сократилось.

Принцип работы светодиода малой мощности сравнительно прост. В качестве основы выступает корпус, имеющий цилиндрическую форму. Он изготавливается из эпоксидной смолы. Во внутренней части находятся специальные выводы, вставленные в печатную плату. Закругленный цилиндр позволяет создать направленный световой поток.

Излучающий элемент в виде кристалла размещен на катоде, который напоминает небольшой флажок. Он при помощи сверхтонкого провода соединен с анодом. Встречаются изделия сразу с двумя или тремя кристаллами, имеющими разные цвета. При необходимости в корпус внедряется управляющий чип, необходимый для контроля над свечением.

Для наращивания уровня светового потока в таких светодиодах начали делать четыре вывода вместо двух. Однако при таком варианте нагрев кристалла значительно увеличился, что привело к ограничению возможной сферы применения.

Принцип работы светодиода

Несмотря на рассмотренные технологические особенности, работа всех светодиодов базируется на общем принципе действия излучающего элемента. Преобразование электрического тока в световой поток происходит в кристалле, который состоит из полупроводников с разным типом проводимости. Материал с n­-проводимостью получают путем его легирования электронами, а материал с p-проводимостью – дырками. Таким образом, в сопредельных слоях создаются дополнительные носители заряда противоположной направленности.

Вообще, данное физическое явление применимо ко всем полупроводниковым диодам. Но в большинстве случаев длина волны фотона находится за пределами видимого спектра излучения. Чтобы заставить элементарную частицу двигаться в диапазоне 400-700 нм ученым пришлось провести немало экспериментов с подбором подходящих химических элементов. В результате появились новые соединения: арсенид галлия, фосфид галлия и более сложные их формы, каждая из которых характеризуется своей длиной волны, а значит, и цветом излучения.

https://youtube.com/watch?v=-rohaI6a48o

Кроме полезного света, испускаемого светодиодом, на p-n-переходе выделяется некоторое количество теплоты, которая снижает эффективность полупроводникового прибора. Поэтому в конструкции мощных светодиодов должна быть продумана возможность реализации эффективного отвода тепла.

Светодиод и его устройство:

Светодиод – это полупроводниковый прибор с электронно-дырочным переходом, чья задача – трансформировать (преобразовывать) электрический ток непосредственно в видимое свечение. Его официальное название – light-emitting diod (кратко – LED), что в переводе на русский точно характеризует его назначение – «диод, излучающий свет».  Состоит он из:

– чипа – полупроводникового кристалла;

– электродов (катода и анода),

– тонкого проволочного контакта, соединяющего анод (в некоторым конструкциях также и катод) с чипом (полупроводниковым кристаллом),

– подложки, на которой размещен сам чип (полупроводниковый кристалл);

– корпуса, оснащенного контактными выводами;

– оптической системы.

Оптическое излучение возникает в результате прохождения прямого электрического тока через кристалл, а излучаемый цвет зависит от материала (химического состава), из которого тот изготовлен, а также возможного включения в состав чипа (кристалла) различных добавок. Большинство светодиодов имеет один полупроводниковый кристалл, но существуют диоды с двумя и более чипами. Такие приборы изготавливаются, если требуется увеличить их мощность или получить разноцветное свечение.

Обычно светодиод подключается к электрической сети через резистор, устанавливаемый на вводе. Резистор предохраняет светодиод от скачков напряжения и высокой силы тока. В случае отсутствия резистора светодиод может перегореть.

Светодиоды нашли широкое применение благодаря своим характеристикам и преимуществам относительно других видов ламп. Они используются в таких устройствах, как: светодиодные ленты, переносные фонари, уличные светильники, специализированные светодиодные взрывозащищенные светильники, а так же в других устройствах, помимо задач освещения, например, в: светофорах, дорожных знаках, декоративном освещении, и пр.

Схемы включения мигающих светодиодов

Мигающий светодиод — это светодиод, в который встроен интегральный генератор импульсов. Частота вспышек у него составляет от 1,5 до 3 Гц.

Несмотря на то что мигающий светодиод достаточно компактный, в него вмещен полупроводниковый чип генератора и дополнительные элементы.

Что касается напряжения мигающего светодиода, то оно универсально и может варьироваться. Например, для высоковольтных это З-14 вольт, а для низковольтных 1,8-5 вольт.

Соответственно, к положительным качествам мигающего светодиода можно отнести, помимо маленького размера и компактности устройства световой сигнализации, еще и широкий диапазон допустимого напряжения тока. К тому же он может излучать различные цвета.

В отдельные виды мигающих светодиодов встраивают около трех разноцветных светодиодов, у которых разная периодичность вспышек.

Мигающие светодиоды еще и достаточно экономичны. Дело в том, что электронная схема включения светодиода сделана на МОП-структурах, благодаря чему мигающим диодом можно заменить отдельный функциональный узел. По причине маленьких габаритов мигающие светодиоды часто применяются в компактных устройствах, требующих наличия маленьких радиоэлементов.

На схеме мигающие светодиоды обозначаются так же, как и обычные, исключение лишь в том, что линии стрелок не просто прямые, а пунктирные. Тем самым они символизируют мигание светодиода.

Через прозрачный корпус мигающего светодиода видно, что он состоит из двух частей. Там на отрицательном выводе катодного основания находится кристалл светоизлучающего диода, а на анодном выводе расположен чип генератора.

Соединены все составляющие данного устройства с помощью трех золотистых проволочных перемычек. Чтобы отличить мигающий светодиод от обычного, достаточно просмотреть прозрачный корпус на свету. Там можно увидеть две подложки одинаковой величины.

На одной подложке находится кристаллический кубик светоизлучателя. Он состоит из редкоземельного сплава. Для того чтобы увеличить световой поток и фокусировку, а также для формирования диаграммы направленности используют параболический алюминиевый отражатель. Этот отражатель в мигающем светодиоде по размеру меньше, чем в обычном. Это по причине того, что во второй половине корпуса находится подложка с интегральной микросхемой.

Между собой эти две подложки сообщаются при помощи двух золотистых проволочных перемычек. Что касается корпуса мигающего светодиода, то он может быть выполнен либо из светорассеивающей матовой пластмассы, либо из прозрачного пластика.

Из-за того, что излучатель в мигающем светодиоде находится не на оси симметрии корпуса, то для функционирования равномерной засветки необходимо применение монолитного цветного диффузного световода.

Наличие прозрачного корпуса можно встретить лишь у мигающих светодиодов большого диаметра, которые обладают узкой диаграммой направленности.

Из высокочастотного задающего генератора состоит генератор мигающего светодиода. Его работа постоянна, а частота составляет около 100 кГц.

Наравне с высокочастотным генератором также функционирует делитель на логических элементах. Он, в свою очередь, осуществляет деление высокой частоты до 1,5-3 Гц. Причиной совместного применения высокочастотного генератора с делителем частоты является то, что для работы низкочастотного генератора необходимо наличие конденсатора с наибольшей ёмкостью для времязадающей цепи.

Доведение высокой частоты до 1-3 Гц требует наличия делителей на логических элементах. А их достаточно легко можно применить на небольшом пространстве полупроводникового кристалла. На полупроводниковой подложке, помимо делителя и задающего высокочастотного генератора, находится защитный диод и электронный ключ. Ограничительный резистор встраивается в мигающие светодиоды, которые рассчитаны на напряжение тока от 3 до 12 вольт.

Как питать несколько светодиодов

Предположим, есть 4 светодиода для подключения. Первый и самый простой вариант, — подключить каждый из них через отдельный резистор:

Независимое питание каждого светодиода

С точки зрения стабилизации рабочих параметров диодов это лучший подход: каждый из них запитан отдельно и не влияет на остальные. Проблемы с одним не повлияют на остальных. К сожалению, такой способ питания связан с большими потерями энергии. Вот пример питания 4-х красных светодиодов — каждый из них подключен через отдельный резистор 330 Ом. При таком подключении на каждый резистор подается напряжение, необходимое для правильного питания одного светодиода. С каждым последующим LED и его резистором потребление тока всей схемы соответственно увеличивается/
