Реле времени

Особенности классификации

Временные релейные приборы разделяют по вариантам работы элемента восприятия, по конструктивным особенностям и виду исполнительной части, по функционированию элемента замедления. Наиболее часто используются следующие устройства:

  • Электроустройства, известные своими небольшими габаритами и способностью экономить энергию:
  • Приборы, в которых имеется электромагнитный замедляющий элемент. Их используют только при постоянном токе, изделие включает в себя основную и короткозамкнутую цепь;
  • Прибор с пневматической задержкой в виде специального демпфера. С его помощью регулируется временной интервал задержки изменением размеров отверстий, сквозь которые проводится забор воздушных масс;
  • Реле моторное. Оно устроено на долгую сработку, имеет синхронный электрический моторчик, передаточный редуктор и электромагнит;
  • Временное устройство, в котором применяется механизм часов или анкера, работающий за счет пружины и электрического магнита.

Программирование микропроцессорных устройств

Как уже было описано ранее, вехой развития реле времени стали микропроцессорные устройства. Суть того, для чего они нужны, заключается в универсальности прибора. Его можно запрограммировать на выполнение функций отключения, включения, поддержки активности линии в установленный период, причем все названое выполнить без изменения самой конструкции прибора. Любая сложность операций будет выполнена силами всего лишь одной микросхемы, расположенной на плате устройства.

Кроме указанных возможностей, хорошим бонусом идет расширение функциональности за счет интерфейсов связи с системами «умного» дома. Последние могут не только контролировать состояние реле времени, но и задавать его параметры или непосредственно воздействовать на механизмы отключения.

К примеру, универсальное двухканальное программируемое реле времени УТ24 от производственного объединения «Овен» показано на картинке ниже:

Чтобы запрограммировать его таймеры требуется обратиться к блок-схеме и следовать по пунктам, узнать назначение настраиваемого пункта можно в руководстве пользователя, которая прилагается к каждому устройству:

Как можно заметить микропроцессорные устройства кажутся только на первый взгляд сложными, но стоит немного разобраться, и вы сможете с легкостью применять их для своих целей и настраивать.

Применение кнопочного поста совместно с реле времени

Реализовать возможность запуска двигателя не только от реле времени, но и от кнопочного поста можно, добавив второй пускатель и собрав специальную схему «подхвата».

Внешний вид кнопочного поста с двумя кнопками

Рассмотрим принципиальную схему ниже. При нажатии на кнопку «ПУСК» происходит срабатывание Пускателя 1 и замыкание соответствующего контакта K1.1, подключенного параллельно кнопке «ПУСК». При отпускании этой кнопки, напряжение питания продолжает поддерживать Пускатель 1 во включенном состоянии и, соответственно, параллельный контакт K1.1 — в замкнутом.

Одновременно с контактом K1.1 замыкается контакт K1.2, который непосредственно включает Пускатель 2, управляющий нагрузкой. В момент срабатывания реле времени происходит срабатывание «контакта реле времени» и включение Пускателя 2.

В момент нажатия на кнопку «СТОП» (по умолчанию она замкнута) происходит размыкание цепи и Пускатель 1 отключается. Состояние Пускателя 2 при этом будет зависеть только от состояния реле времени.

Пускатель может управлять, к примеру, двигателем или еще чем-то. Если числа его контактов не достаточно, то их количество может быть увеличено специальными приставками.

Преимущества и недостатки устройства

У электронных реле преимущественным качеством является то, что они с высокой точностью выполняют свои функции. Из отрицательных качеств можно отметить только то, что для них требуется точность в программировании, интервал времени, который может устанавливаться, значительно меньше чем у электромеханических. Также стоит отметить и достаточно высокую стоимость.

Основными достоинствами электромагнитных реле являются низкая цена, они не требуют постоянного обслуживания, регулярного программирования, изменения настроек. Недостатком таких устройств является ограниченный ресурс работы, а также не слишком хорошая работа с постоянным током.

Реле времени на современном рынке представлены в широком разнообразии типов и моделей

Общая информация об устройстве

Реле – это устройство, которое работает по принципу аккумулятора. По продолжительности рабочего механизма могут быть суточные, недельные, часовые. Устанавливают эти приборы там, где нужен контроль цепей, которые обладают небольшими мощностями. При этом происходит полная изоляция между контрольным и управляемыми проводниками. Реле направлено контролировать одновременно несколько схем, при помощи одного сигнала.

Изначально, реле применялись в междугородных телефонных цепях. Они выполняли функцию усилителя: дублировали сигнал от одного контура к другому и передавали его цепной реакцией. Реле работало в первых компьютерах, выполняло простые команды в логических цепях.

Для чего в реле используется электромагнитное поле? Оно является амортизатором, который замедляет или полностью обесточивает движение, при резком попадании катушки в среду напряжения. Именно это свойство даёт возможность реле задерживать время: замедляется время подключения якоря к катушке напряжения.

Несколько вариантов таких устройств

  • Электронные. Они используются чаще других видов. Устройства могут контролировать процессы с выдержкой времени в доли секунд, при продолжительности бесперебойной работы на несколько тысяч часов. Основными преимуществами являются небольшие габариты, минимальное потребление электроэнергии, наличие разнообразных функциональных программ;
  • С электромагнитным замедлением. Особенностью таких устройств является наличие постоянного тока для работы. Принцип работы заключается в задержке срабатывания устройства, при нарастании основного магнитного тока. Для этого в дополнительной обмотке создаётся дополнительный поток, который препятствует увеличению основного. Такие устройства способны выдерживать включения от 0,07 до 0,11 с, отключения от 0,5 до 1,4 с;
  • Реле с пневматическим замедлением. Оно способно обеспечить выдержку от 0,4 до 180 с. В самом устройстве установлен специальный механизм – пневматический демпфер. Для регулировки времени необходимо изменить сечение отверстия для забора воздуха. В основном используется такой вид реле на промышленных станках, транспортёрах, где необходим последовательный контроль. В них предусмотрено наличие большого числа контактов, которые могут преобразовываться из нормально-разомкнутого состояния в нормально-закрытое. В таких реле легко заменяются катушки, это даёт возможность разместить на одном приборе компактно сразу несколько реле;
  • С часовым или анкерным механизмом. Работа устройства обеспечивается благодаря установленной пружине, которая заводится под электромагнит. Когда на шкале выставляется определённое время, срабатывают контакты, и анкерный механизм начинает свою работу;
  • Моторные реле. Устройство может работать от 10 секунд до нескольких часов. В комплектацию таких устройств, входят: синхронные двигатели, редуктор, электромагнит для сцепления и расцепления двигателя с редуктором и контактами.
  • Контакторное программированное реле. Такой вид используется для коммуникации электрических двигателей и осветительных нагрузок. Для таких реле контакты изготавливаются из сплава серебра. Основной недостаток такого типа – высокий шум при работе. Такие реле используются в приборах для освещения, электродвигателях, отопительных устройствах, конденсаторных батареях тепловых испарителях, вентиляторах, аквариумах, холодильниках и инкубаторах.

Использование реле времени даёт возможность экономить на потреблении электроэнергии, так как свет будет включаться и выключаться автоматически, через установленный промежуток времени.

Регулировка приборов с цифровой шкалой

Пользование приборами с функциями механической настройки можно продемонстрировать на примере таймера бытового марки REV Ritter, предназначенного для включения в сетевую домашнюю розетку.

Так называемое «розеточное» реле, предназначенное для использования в бытовых условиях. Время действия, как правило, ограничивается суточным диапазоном. Этого времени вполне достаточно для бытового применения

При помощи розетки с таймером можно управлять в заданном диапазоне времени практически любой бытовой техникой. Для применения этого суточного таймера достаточно включить устройство в розетку и настроить.

Настройка сопровождается следующими действиями:

  1. Поднять все сегменты, расположенные по окружности диска настройки.
  2. Опустить только те сегменты, которые соответствуют времени настройки.
  3. Поворотом диска настройки выставить указатель диска на текущее время.

Например, если были опущены сегменты между цифрами шкалы 18 и 20, после того, как реле начнёт отсчёт времени, нагрузка будет включена в 18 часов и отключена в 20 часов.

В целом, конструкция механического реле REV Ritter позволяет организовать до 48 включений за полные 24 часа.

Модификация «розеточного» реле времени: 1 – розетка подключения нагрузки; 2 – ручное управление; 3 – шкала, размеченная на 24 часа; 4 – программные сегменты; 5 – указатель текущего времени; 6 – вилка включения в розетку бытовой сети (+)

Вместе с тем, устройство поддерживает функцию внепрограммного включения нагрузки. Для этого имеется отдельная кнопка, расположенная на боковой стороне корпуса. Если пользователь активирует эту кнопку, нагрузка подключается к сети непосредственно, независимо от состояния контактов реле.

Как подключить реле времени

Существует большое количество вариантов подключения РВ. Это связано как с разным типом устройств, так и с выполняемой ими задачей. В качестве примера выбрана простая схема подключения электронного реле времени на 220в, которую легко обустроить своими руками. Этот тип приборов чаще всего используется в бытовых целях. Представленная схема может применяться для решения простых задач. Например, для контроля включения и отключения отопления, полива газонов, освещения внутри или снаружи дома. Электронные устройства позволяют задавать множество параметров, все что нужно – тщательно ознакомиться с их инструкцией.

Реле времени достаточно простое в пользовании устройство, которое при этом может решать необходимые задачи разной степени сложности. Кроме обеспечения функционала РВ позволяет экономить средства. Ведь, как бы человек ни старался вовремя включать и отключать необходимые электроприборы, устройство сделает это более точно. Еще реле времени поможет сэкономить время и физические силы, которые тратятся на такие действия, а также разгрузит голову от излишних забот.

Переходим к принципу работы схемы

После подачи питания цепочка R1–C3 генерирует стартовый импульс, длительностью примерно 100мс для микросхемы DD1, с которого выход OUT микросхемы устанавливается в лог.1, включая тем самым оптосимистор VS1, симистор VS2 и подключая нагрузку к сети 220В. С этого же момента начинается отсчет времени.

Время выдержки таймера задается цепочкой R3–R6–C2. Время зарядки конденсатора C2 до напряжения отключения выход OUT микросхемы DD1 в логический 0 определяется формулой:

t = 1,1*(R3+R6)*C2

Резистор R6 ограничивает минимальное время задержки 3 сек. Конденсатор C1 необходим для фильтрации помех в питании микросхемы DD1 и должен располагаться максимально к ней близко.

Резистор R4 задает ток светодиода оптосимистора и при применении аналогов MOC3043, например MOC3042 или MOC3041 должен быть уменьшен, так как им необходим больший ток для работы.

Данная схема может применяться и для коммутации пускателей, но учтите, что в случаях малых токов пускателей возможно ложное срабатывание или их жужжание в отключенном режиме, так как они могут включаться через цепочку R5–C5. В таком случае, эта цепочка требует коррекции по номиналам.

Такое устройство можно купить сразу в готовом виде, либо применить ненужный от какого-либо устройства: роутера, модема, телефона или подобного. В таком случае устройство реле заметно упростится.

Трансформатор T1 можно заменить на любой другой с номинальным входным напряжением 220 Вольт, выходным — 12 Вольт.

Если схема реле задержки выключения вас заинтересовала и вы бы хотели скачать файл с изображением разведенной печатной платы — оставляйте ваши комментарии.

Примеры схем подключения

В зависимости от конкретной модели реле времени или поставленных задач, которое оно должно решать, схема подключения может коренным образом отличаться.


Рис. 7: пример схемы подключения

Посмотрите на рисунок 7, в данном примере приведен один из простейших вариантов управления осветительными приборами при помощи реле времени. Подача управляющего сигнала осуществляется на выводы 1 и 2, а к нагрузке от вывода 3 и нулевого провода. Клемма 4 получает питание от сети 220В. Данная схема широко используется для бытовых нужд и практически не применяется для промышленных целей, так как обеспечивает работу только с одним потребителем (прибором освещения, линией, сигнализацией и т.д.).


Рис. 8: Еще одна схема подключения реле времени

На рисунке 8 приведена схема включения реле времени, здесь способ питания аналогичен предыдущей схеме. Но на выходе устройства реализовано подключение двух независимых групп потребителей от контактов 3 и 5, которые могут иметь индивидуальную логику работы. Такой способ подключения предоставляет куда больший функционал, за счет чего он применяется в местах, где требуется управление сразу несколькими приборами.

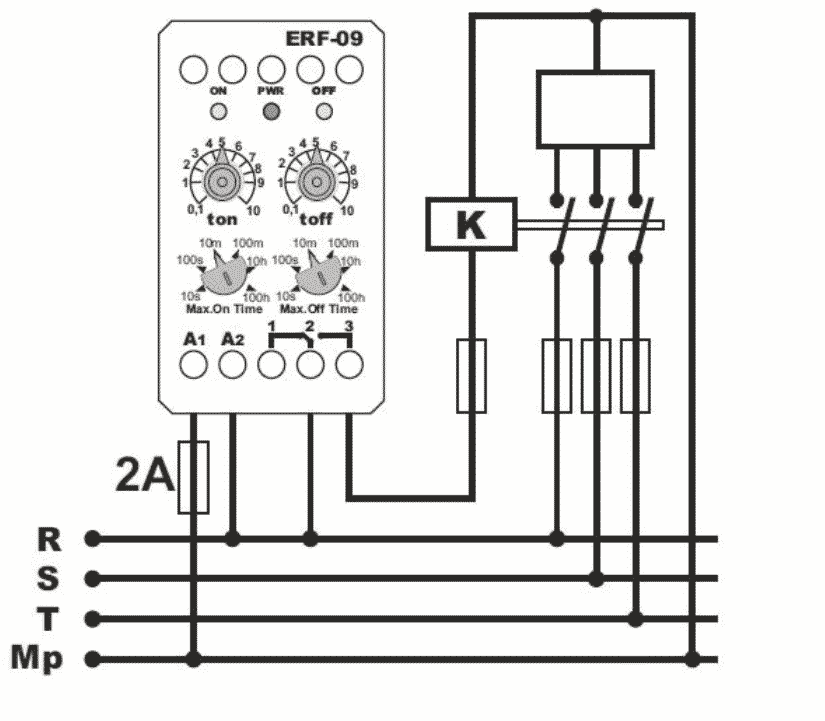

Рис. 9: схема включения реле через контактор

Как видите на рисунке 9, при подключении мощного оборудования, для которого реле времени не может осуществлять его электроснабжение из-за недостаточной проводимости собственных цепей, применяется подключение логического элемента через силовой контактор. В данной схеме рабочим органом выступает контактор, управляющий сигнал на который подается с контактов реле времени. Основным преимуществом такой схемы подключения является возможность запитать потребитель любой мощности и принципа действия.

Что такое реле времени

Реле времени предназначено для отключения/включения питания через определенные временные периоды

Временное реле представляет собой электромеханическое (электронное) устройство, основное назначение которого состоит в автоматическом отключении нагрузки с некоторой задержкой. Приборы этого класса широко применяются в электросетях промышленных установок, позволяя управлять режимами их работы без помощи человека. Кроме того, реле времени используются в быту, обеспечивая своевременное снятие напряжения 220 Вольт с подключенных через них приборов. В качестве таких нагрузок могут использоваться:

  • бытовые осветители любого типа;
  • образцы климатического оборудования;
  • системы вентиляции и другие устройства.

Первые образцы – механические прототипы этих устройств – были разработаны еще в середине XIX века. Они управляли включением и выключением линий развивающейся тогда телеграфной связи. С тех пор эти изделия существенно усовершенствовались, их функциональность заметно возросла. При этом принцип работы таких приборов остался прежним: спустя заданный промежуток времени срабатывает исполнительное устройство, после чего напряжение питания автоматически снимается с нагрузки или подается на нее. В системах управления промышленным оборудованием коммутация контролируемых цепей осуществляется по определенному алгоритму, задаваемому путем программирования электронных реле.

Тестирование реле

Тестирование реле

Электронные аппараты работают на основе цифровых импульсов. Современные устройства имеют высокопроизводительные микропроцессоры. Обычно РВ расчитано на коммутацию индуктивных или неиндуктивных нагрузок. Для настройки прибора цифрового типа потребуется ввести нужные параметры времени, используя функциональные клавиши. Возможность широкой настройки позволяет выставлять не только секунды, но и дни недели.

Цель тестирования – разобраться с конструкцией и принципом действия реле времени. Проверка прибора при новом включении производится в следующей последовательности.

  • Внешний осмотр и проверка механической части.
  • Проверка действия искрогасительного контура.
  • Тестирование выпрямительного устройства.
  • Определение сопротивления току цепи обмотки.
  • Проверка напряжения при срабатывании и возврате.
  • Контроль времени срабатывания.

Тестирование основных параметров проводится с помощью специального устройства. При осмотре механической части выявляют коррозию, загрязнения. Проверяют ход и балансировку подвижных частей, состояние осей и пружин, затяжку винтов и осевой люфт.

Важным моментом является проверка прочности изоляции. Напряжением поочередно воздействуют на все цоколи и зажимы. Изоляция должна выдерживать напряжение 1000 В при частоте переменного тока 50 герц.

Создание своими руками реле времени на таймере 555NE

Многие электрические схемы построены на интегральном таймере NE555. Такую систему несложно создать в домашних условиях. Контроллер собирается из следующих элементов:

  • клеммники винтового типа;
  • диод;
  • плата размером 65х35;
  • резистор;
  • паяльник для точечных соединений;
  • программный файл Sprint Layout;
  • биполярный транзистор типа n-p-n.

В качестве основы для монтажа элементов используется плата. Резистор крепят сверху или выводят с помощью проводов. Для винтовых клеммников в плате предусмотрены специальные места. После того как все комплектующие будут впаяны согласно схеме, излишки на местах соединений нужно убрать и проверить надежность контактов. Чтобы защитить транзистор, нужно выполнить монтаж диода. Он устанавливается параллельно реле. Затем выставляется период срабатывания. Если реле будет размещено на выходе, оно позволит корректировать нагрузки.

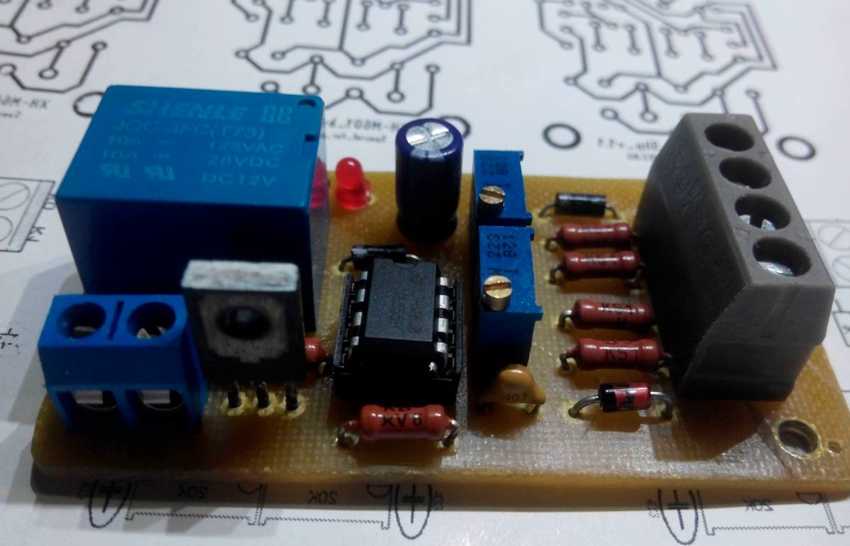

Таймер, изготовленный своими руками.

Как работает эта система:

  1. Нажатием кнопки выполняется запуск.
  2. Схема замыкается и на прибор дается напряжение.
  3. Загорается лампочка и запускается процесс отсчета времени.
  4. Когда установленное время проходит, лампочка гаснет и прерывается подача электричества.

Такая схема позволяет регулировать период срабатывания в пределах 4 мин. Если будет установлен конденсатор, настраиваемое время увеличивается до 10 мин.

Это простые схемы, для создания которых требуются минимальные навыки обращения с платами и электричеством. Разнообразный и богатый ассортимент современных устройств позволяет подобрать разъем под любые нужды, поэтому нет необходимости в самостоятельном изготовлении розеток, укомплектованных таймером. Чтобы найти подходящую модель, достаточно сопоставить ее возможности с теми условиями, в которых она будет эксплуатироваться, а также изучить отзывы о производителях и качестве их продукции в интернете.

Подключение реле времени

В современных условиях чаще всего используются цифровые электронные таймеры. Они обеспечивают стабильную работу, высокую точность действий и широкий диапазон установки временных задержек. Программа таких приборов предусматривает большое количество включений и отключений. Для нормальной работы электрической цепи используется схема подключения реле времени.

Основой типового прибора является таймер на микропроцессорах, имеющий жидкокристаллический дисплей. Программирование осуществляется с помощью специальных кнопок.

Необходимая коммутация задается с помощью реле, в котором имеются переключающиеся контакты №№ 3, 4, 5, показанные на рисунке. Для подачи питающего напряжения к таймеру существуют клеммы №№ 1, 2. Переключающиеся контакты дают возможность различных операций с электрическими нагрузками не только путем обычного включения или выключения. Они позволяют работать сразу с несколькими электрическими цепями, выполняя их включение или отключение.

Таким образом, область использования реле времени существенно расширяется. Это позволяет по очереди освещать большие площади, путем автоматического отключения и включения светильников. Получается существенная экономия электрической энергии.

Принцип поочередного включения и отключения разных групп освещения активно используется в частных загородных домах. В разных комнатах происходит автоматическое включение света, создавая иллюзию присутствия хозяев. Эта мера очень эффективно предупреждает воровство в период длительного отсутствия жильцов. Электропитание нагрузки и реле времени осуществляется раздельно и никак не связано между собой. Это позволяет задавать управление нагрузками с большими мощностями, вплоть до 380 вольт.

https://youtube.com/watch?v=IYZCY1hXFdc

Назначение и виды

Реле времени предоставляет возможность задать определенный временный интервал, необходимый для работы электрооборудования. Зачастую оно используется в случаях, когда предполагается автоматическое включение различных приборов через определенный промежуток времени.

В быту реле времени применяется с целью экономии электроэнергии. При автоматическом включении и отключении бытовой техники и освещения, население существенно экономит свой бюджет. Кроме этого данный прибор востребован среди потребителей благодаря длительному сроку эксплуатации, а также практичности в использовании.

Приспособления цикличного вида вызывает сигнал через установленный временной промежуток. Исконный вариант этого типа был механическим. Он взаимодействовал с контактами посредством запрограммированного механизированного барабана. Когда появились микропроцессоры, реле стало обладать различными диапазонными критериями. Цикличное реле по большей части применяется в уличном освещении.

Промежуточный тип предусматривает временную задержку при подключении электроприбора на установленный момент. Такая задержка необходима для правильной и корректной работы электрических приборов, имеющих сложный механизм. В свою очередь промежуточные реле делятся на электромагнитные реле; пневматические устройства; приспособления, имеющие часовой механизм; электронные реле; а также моторные реле.

Блочные реле применяются в областях узкой специализации, к примеру, задержка во времени фотопечати. Блочный прибор обладает вмонтированным питанием и устанавливается как самостоятельное устройство.

Встраиваемое устройство не имеет корпуса и собственного источника питания. Реле является частью более сложного механизма. Используется в качестве вспомогательного элемента, и имеет общий корпус с другими элементами. Самым распространенным примером может являться стиральная машина автомат.

Модульные приспособления схожи с блочными разновидностями. Зачастую их устанавливают в распределительные щитки на дин-рейку.

Электромагнитные

Данный вид применяется только в сетях, имеющих постоянный ток. Реле оснащено короткозамкнутой обмоткой на подобие, медной гильзы. Задержка во времени происходит благодаря этой гильзе, которая препятствует увеличению магнитного потока и включению якоря главного реле. Устройство можно устанавливать на временной отрезок, который составляет пять секунд. Такие типы используются в электроприводах с целью их разгона или торможения.

Электромагнитное реле

Электронные

Электромагнитные устройства обладают функцией программирования задержки времени. Выпускаются аналоговые и цифровые виды. Приспособление контролирует процессы в электронных схемах, производит отсчет установленного количества импульсов, регулирует разряд и заряд конденсаторов. Такие устройства широко применяются в быту.

Пневматические

Реле называется пневматическим благодаря содержанию в своем механизме пневматического катаракта. Посредством специального регулировочного винта изменяется диаметр отверстия, которое поглощает воздух, в результате чего происходит задержка во времени. Такой аппарат можно запрограммировать на шестидесятисекундную задержку. Это изделие можно применять для автоматического управления электрооборудованием, а также для управления электроприводом, его разгоном и торможением.

Моторные

Данные типы используются для защиты воздушных линий при их повторном подключении. Основным элементом данного устройства является синхронный двигатель, который осуществляет свою работы с помощью электрической сети переменного тока, имеющей частоту в 50 Герц. Кроме этого в механизм реле входит электромагнит, посредством которого осуществляется сцепление двигателя и редуктора. Прибор способен произвести задержку времени от десяти секунд до нескольких часов.

С часовым механизмом

В основе такого реле лежит пружина. Электромагнит, входящий в конструкцию, приводит данную пружину в действие. На специальной шкале устанавливается необходимое время, по истечению которого контакты реле замыкаются. Временной промежуток может быть установлен на величину от 0,1 до 20 секунд.

Реле времени с часовым механизмом

Разновидности устройства

Основные виды реле времени от применяемых технологий в их конструкции:

Самые надежные и использующиеся длительное время – часовые или анкерные.Их работа обеспечивается пружинным механизмом, заводящимся руками или автоматически, при подаче напряжения на устройство. Отличительный признак такого прибора – наличие механической надстроечной шкалы, выставляя значения на которой, устанавливают время и период включения и прерывания линии тока для потребителя.Устройство часового реле

Моторные.Чем-то такие реле похожи на анкерные, вот только для хода часов используется не пружина, а маленький электродвигатель. От него и работает механизм прибора – он обеспечивает вращение всех шестеренок редуктора, осуществляющих перемещение замыкающих контактов в состояние «включено» или «отсоединено». Сами параметры срабатывания выставляются вручную специальными фиксаторами.

Простое, моторное реле времени

Пневматические или гидравлические. Применяются в основном в производстве, для управления станками. Замедление механизма включения обеспечивается специальным воздушным или жидкостным демпфером, замедляющим ход толкателя в электромагните, который в свою очередь и соединяет контакты. Период срабатывания зависит от объема рабочего тела в ограничивающей камере. Когда при включенном электромагните толкатель жмет на мембрану, та не сразу прогибается – сначала должен выйти воздух или жидкость из камеры демпфера под ней, и только тогда он дойдет до финиша и соединит клеммы. Регулируя скорость истечения рабочего тела, и устанавливают временные промежутки срабатывания пневматических или гидравлических реле.

Устройство пневматического реле

Электромагнитные.Уже более близкие к современным и до сих пор часто используемые реле времени. Их принцип действия – электромагнит, который при наборе на магнитный сердечник необходимой силы поля соединяет с его с помощью контакты прохождения питания клиентского устройства. Пауза срабатывания обеспечивается дополнительной катушкой (гильзой), одетой на тот же магнитный якорь, но с обратным ходом тока. Время действия такого реле основано на эффекте остаточного магнетизма сердечника, который продолжает создавать поле еще некоторое время после отключения основной обмотки.

Устройство электромагнитного реле

Электронные.Условно, они все построены на периоде заряда конденсатора, замедление которого обеспечивается характеристиками нагрузки-резистора. При достижении полной емкости конденсатор перестает пропускать через себя ток, что дает возможность открыться полупроводниковому или ламповому элементу, от которого уже и срабатывает включение или разрыв питания клиентского устройства. После разряда конденсатора происходит обратная отсечка потребителя. Устройства на основе таких элементов узнать достаточно просто – на их поверхности находятся регуляторы, выполненные или в виде пазов под отвертки, или рукояток, которыми контролируется параметры сопротивления резисторов в цепи.

Простая схема электронного реле

Логические.Реле времени с такой основой используют для своей работы микросхемы, в составе которых находятся логические сумматоры, отсчитывающие время в зависимости от пройденного количества тактов задающего генератора. В момент, когда достигаются установленные значения, «процессор» устройства подает сигнал на исполнительный контур, который в свою очередь производит подключение питания потребляющей части. После того, как количество тактов достигает второго заданного прибору значения – линия прерывается. Такой класс оборудования легко узнать по наличию цифровых дисплеев и множества клавиш, которыми и программируются требуемые параметры.

Схема простого логического реле

Как выбрать

Основные критерии выбора продукции:

  • Упаковка должна быть без повреждений, а также чистой и сухой.
  • Обязательное наличие штрихкода (и/или QR-кода).
  • Правильность написания названия продукции и производителя.
  • Наличие паспорта и/или инструкцию.
  • Все технические характеристики содержатся на коробке или в паспорте и/или в инструкции

При выборе устройства важно обращать внимание на такие характеристики:

  • репутация производителя;
  • допустимый предел напряжения;
  • мощность;
  • уровень защиты от влаги и пыли;
  • предел срабатывания;
  • отсутствие любых повреждений на корпусе;
  • источник питания (от сети или автономный).

Область применения устройств

Таймеры используются во многих устройствах, окружающих современного человека. Зачастую, в жизни, требуется автоматизация циклов запуска и остановки различного оборудования.

Схема подключения реле времени настолько проста, что позволяет применять такой контроллер работы в широком спектре бытовой и производственной аппаратуры, запуская или выключая оборудование через определенные периоды. Примерами использования служат стиральные машины, микроволновки, станки, светофоры, уличное освещение, системы полива и управления отоплением дома. Современное реле времени

Реле времени применяются настолько давно, что даже информации о первом инженере, введшим такие функции в свое оборудование, найти не удалось. Первое упоминание и попытка разделения систем контроля времени работы по принципу действия была предпринята в 1958 году, в книге В. Большова «Электронные реле времени».

Показательно, что даже тогда необходимость периодического запуска и отключения оборудования была принято за данность. В книге предлагалось разделить таймеры на часовые, воздушные, электронные и электромагнитные, от вида механизма функционирования. Реле времени, использовавшиеся в СССР

В современной жизни, отключающие и контролирующие питание оборудования таймеры, а это другое название такого прибора, используются повсеместно, как для управления производственными процессами, так и бытовой электроникой.

Особенно важны реле времени в системах «умного дома», в которых они отмеряют временные промежутки и контролируют те или иные процессы. Самый простой пример – автоматический свет в подъездах жилых домов. Датчик, при обнаружении движения дает сигнал на запуск таймера, который зажигает освещение. Если длительный период нет сигнала от сенсора, срабатывает реле времени и свет гаснет. Одна из схем подключения реле времени к освещению подъезда

Это интересно: Независимый расцепитель или реле напряжения — что лучше выбрать

Выводы и полезное видео по теме

Разобраться с нуля во внутреннем устройстве реле времени часто бывает сложно. У одних не хватает познаний, а у других опыта. Чтобы упростить вам выбор нужной схемы, мы сделали подборку видеоматериалов, в которых подробно рассказывается обо всех нюансах работы и сборки рассматриваемого электронного девайса.

Принцип работы элементов реле времени на транзисторном ключе:

https://youtube.com/watch?v=zmsNm0ga4rI

Автоматический таймер на полевом транзисторе для нагрузки 220 В:

https://youtube.com/watch?v=OEj24x5eEr8

Пошаговое изготовление реле задержки своими руками:

https://youtube.com/watch?v=d7SIuRwWibg

Собрать самостоятельно реле времени не слишком сложно – есть несколько схем для реализации этого замысла. Все они основаны на постепенной зарядке конденсатора и открытии/закрытии транзистора или тиристора на выходе.

Если нужен простой прибор, то лучше взять транзисторную схему. Но для точного контроля времени задержки придется паять один из вариантов на той или иной микросхеме.
