Правила прокладки кабеля в лотках

Когда в производственных помещениях количество проводов и кабелей, прокладываемых по общим трассам, бывает очень большим, целесообразно применить прокладку кабелей на лотках. Лотки предназначены для:

открытой прокладки кабелей в сухих, сырых и жарких помещениях;
помещениях с химически активной средой;
пожароопасных помещениях для прокладки проводов и кабелей, допускаемых для таких помещений;
кабельных полуэтажах и подвалах электромашинных отделений;
проходах за щитами и панелями станций управления и переходах между ними;
технических этажах зданий и сооружений.

Эта система канализации электроэнергии обладает большой гибкостью, существенно облегчает монтаж и эксплуатацию. Проводка в лотках обеспечивает хорошие условия охлаждения кабелей, дает большую экономию и снижает стоимость работ по сравнению с другими видами проводки.

При использовании лотков легче выполнить проводки на сложных трассах, возможно устроить ответвление на любом участке трассы лотковой линии.

Небронированные кабели напряжением до 1 кВ с сечением жил до 25 мм2 допускается прокладывать в лотках многослойно, пучками и однослойно без промежутков. Высота слоев кабелей, прокладываемых многослойно, должна быть не более 150 мм. Высота (диаметр) пучка должна быть не более 100 мм. Расстояние между пучками силовых кабелей должно быть не менее 20 мм; расстояние между пучками контрольных кабелей, а также силовых и контрольных кабелей не нормируется.

Скрытая прокладка

Скрытая прокладка – это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Требования к электромонтажным работам

Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, основные правила прокладки кабелей в земле описаны в главе ПУЭ 2.3 начиная с пункта 83, а также СНиП 3.05.06-86, «Единые технические указания по выбору и применению электрических кабелей» и других нормативных документах. В статье рассмотрим особенности прокладки кабельных линий напряжением до 1000В

Выделим самое важное:

Глубина прокладки кабеля в земле согласно ПУЭ 2.3.84 должна быть не менее 0,7 м для кабелей до 20 кВ, в местах пересечения с проезжей частью – не менее 1м. Для ввода в здание и в местах пересечения с подземными сооружениями допускается прокладка на глубине 50 см с защитой от механических повреждений, то есть прокладкой в трубе (на такой глубине обязательно или кабель должен быть бронированным). При этом длина такого участка должна быть не больше 5 метров.

Согласно ПУЭ 2.3.85. под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане, гаражу или другой постройке, прокладывайте кабель как указано выше, а переход через стену (фундамент) обязательно выполняйте в жесткой ПВХ, ПНД или в стальной трубе.

Согласно ПУЭ 2.3.86 расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина траншеи. 50 см нужно отступать от кабелей других организаций и кабелей связи.
От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. (согласно п. 2.4.87). Это расстояние можно сократить при прокладке кабеля в трубе, например, если делать подкопку под деревом).
Во всех случаях, когда возможны повреждения кабельной линии – прокладывайте её в трубах. В остальных случаях – непосредственно в земле на указанной выше глубине.
Расстояние до трубопроводов и канализации при параллельной прокладке должно быть не меньше 1 м (п. 2.3.88), до теплопровода – 2м (п. 2.3.89). До газопровода давлением 0,0049-0,588 МПа – не меньше 1м, с давлением более 0,588 МПа – 2 метра. Прокладка над и под трубопроводами не допускается.
При пересечении кабелей, они должны быть разделены слоем земли толщиной 50 см (п. 2.3.94-95).
По п. 2.3.37 нужно использовать преимущественно бронированные кабели, например, (А)ВБбШв. Небронированные кабели должны быть стойкими к механическим нагрузкам.
Согласно «Единым требованиям…» и ГОСТ 16442-80, о которых мы упоминали выше – допустимо использовать и (А)ВВГ в земле непосредственно (без трубы). Но только в случае отсутствия нагрузки на растяжение и если это не болотистая местность, насыпные или пучинистые грунты или вертикальные участки линии, а также в траншеях в грунте с низкой и средней коррозийной активностью. Однако прокладка кабеля в ПВХ, ПНД или стальных трубах позволяет в случае чего легко заменить кабель без вскрытия грунта.
Чтобы не было нагрузок на линию из-за растяжений и давления грунта – укладывайте кабель змейкой с запасом по длине 1-2%, а при прокладке в пучинистом грунте или при прокладке горячего кабеля (если работа производится на морозе) запас должен составлять 3-4%.
Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото.

Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже). Использовать пустотелый кирпич запрещается. Учтите, что защита от механических повреждений кирпичами или бетонными плитами кабелей до 20 кВ, проложенных на глубине 1 метр и больше – необязательна, согласно п. 2.3.83 ПУЭ

В тоже время кабели до 1 кв ДОЛЖНЫ иметь такую защиту только в тех местах, где вероятны частые раскопки.

Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».

Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.

Какой проводник лучше использовать для монтажа подземных электрических линий?

Установка подземной электролинии требует немалых затрат сил и времени. Чтобы не мучиться в дальнейшем с постоянным ремонтом, лучше сразу выбрать качественный провод, который на протяжении долгих лет сможет исправно выполнять свою функцию. Поэтому к вопросу подбора кабеля, который будет использован для прокладки под землей, следует подойти с максимальной ответственностью.

Используя бронированный кабель от надежного производителя, можно не сомневаться в его исправной и долговечной работе. Однако стоимость такого проводника достаточно высока, и если человек не может себе позволить такую покупку, он использует простые провода марки NYM или ВВГ. Чтобы повысить надежность таких линий, следует использовать двустенный гофрированный шланг ДКС, в который помещается электропровод на всем его протяжении.

В местах, где вероятность повреждения проводки из-за больших нагрузок достаточно высока, рекомендуются защитные футляры. Эти приспособления защитят токоведущие жилы, приняв на себя большую часть нагрузок. При прокладке нескольких кабелей каждый из них должен быть снабжен отдельным футляром.

Прокладка электролиний внутри гофрошланга или труб имеет дополнительное преимущество, заключающееся в легкости замены кабеля. Если старый провод пришел в негодность, достаточно вскрыть концы трассы и привязать к концу нерабочего кабеля новый. После этого неисправный проводник вытягивается наружу, а новый устанавливается вместо него. Конечно, это возможно лишь в том случае, если длительное время нахождения в земле не привело к разрушению защитных приспособлений.

ОБЩИЕ ТРЕБОВАНИЯ, ПЛЮСЫ И МИНУСЫ ОТКРЫТОГО СПОСОБА

К открытой проводке относят все линии, проложенные по поверхности строительных элементов, включая стены, потолки, опоры и фермы.

При этом для прокладки кабеля используется один из следующих способов:

непосредственное крепление по поверхностям (допускается только при прокладке поверх конструкций из несгораемых материалов);
свободный подвес или использование струн, роликов и тросов;
защиту электропроводки трубами, коробами и гибкими металлическими рукавами, в свою очередь фиксируемыми к стенам и потолкам;
прокладку в лотках, специализированных наличниках или плинтусах.

В отличие от скрытой такая проводка может быть, как стационарной, так передвижной или переносной. В жилых помещениях чаще всего реализуется первый вариант, с прокладкой кабеля в коробах из ПВХ или полиэтилена, в свою очередь бывающими настенными, потолочными или плинтусными.

Подобрать соответствующий интерьеру профиль и цвет короба не составит труда, для его крепежа используется любой доступный способ (скобы, термоклей, шурупы или дюбеля).

Требования прокладки кабеля стандартные: все повороты делаются исключительно под прямым углом, линия размещается строго вертикально или горизонтально. Провода по возможности прокладываются без взаимных пересечений или с обеспечением как минимум 3 мм изоляции между соприкасающимися элементами.

Минимальный зазор между кабелем и отопительными коммуникациями поддерживается в пределах 3 см, расстояние до пола или потолка – 15, проемов – 10. К рекомендуемым, но необязательным условиям относят подвод провода к розеткам снизу, а к выключателям – сверху.

При прокладке кабеля по поверхности конструкций открытым способом розетки и выключатели также выделяются и выступают (в отличие от вмурованных в стены при скрытом монтаже). Расчет максимальной токовой нагрузки и разводка в любом случае планируются заранее.

К монтажу электролинии обычно приступают после проведения отделочных работ или минимального выравнивания поверхности.

К преимуществам открытого способа относят простоту прокладки новых линий или ремонта старых и возможность визуальной оценки их состояния. При выборе этого варианта риски повреждения электролинии при проведении любых ремонтных работ сведены к минимуму, с отводом или удлинением не возникает проблем.

С другой стороны, открытая проводка не всегда выглядит привлекательно, на подбор сочетающихся с интерьеров аксессуаров тратятся силы и время. Недостатком отрытого способа считается рост трат на дополнительные элементы в целом, введение доп. крепежей или привлекательно выглядящих коробов отрицательно сказывается на смете.

Теперь к практике, как самостоятельно проложить слаботочные кабели в квартире

1. Для слаботочных сетей квартиры, нужно прокладывать отдельные кабель каналы или делать отдельные штробы скрытой проводки

Прокладка слаботочной сети в штробе

2. Если слаботочные сети монтировать в электроплинтусах (электрокоробах), лучше исключить из них электрические провода для розеток. Нет возможности исключить, разделить по каналам

Прокладка слаботочной сети в плинтусе

3. Каждая слаботочная цепь, должна проводиться отдельным кабелем

4. При прокладке нескольких кабелей, они не должны переплетаться и перекручиваться

5. При прокладке слаботочных кабелей в конструкции потолка или стен лучше использовать для их прокладки специальные металлические короба для защиты от электропомех. Для максимальной защиты кабели должны полностью заполнять короб, лучше в два слоя.

Прокладка кабеля в металлорукаве

Все то же самое как для прокладки в гофре, только вместо ПХВ или ПВХ гофры используется металлорукав типа РЗ-Ц или РЗ-ЦХ. Назначение металлорукава — защита от механических повреждений кабелей, например в производственных помещениях, металлообрабатывающих цехах. Некоторые предполагают, что кабель в металлорукаве можно прокладывать по горючим основаниям, в деревянных домах, но это не верно. ПУЭ разрешает прокладку кабеля по горючим основаниям в металлической трубе, в то время как металлорукав не является металлической трубой и имеет воздушные зазоры по всей длине. Подходящим вариантом для прокладки по деревянным основаниям является сплошная гофрированная металлическая труба типа Lavita или Kofulso, смотрите далее. Трудность такого монтажа обусловлена тем, что металлорукав часто не имеет кондуктора, и гораздо тяжелее, чем пластиковая гофротруба. Таким образом, возрастают трудозатраты как при затяжке кабеля в металлорукав, так и при монтаже металлорукава к основанию.

Лучшим такой вид прокладки является:

для мест с негорючими основаниями
помещения с возможностью механических воздействий на кабель.

Чаще всего такой способ прокладки кабеля применяется на промышленных объектах, иногда в частном деревянном домостроении.

Подсыпка траншеи песком

Ошибка №5Нижний слой траншеи обязательно засыпается песком, не пропускайте этот этап.

Иначе острые камешки и другие посторонние элементы в земле через некоторое время повредят изоляцию.

Ошибка №6Песок в обязательном порядке трамбуется. Нельзя укладывать кабель на рыхлое основание.

Что делать, если песка у вас в наличии нет и заказывать его не охота? В этом случае просейте выкопанную землю.

Фракция отдельных элементов после просеивания должна быть не более 5мм. А можно вообще обойтись без этой песчаной подушки или ее аналога? Зачем она вообще нужна? Нет, нельзя.

Помимо защиты изоляции от острых предметов она играет еще одну важную роль. Слой песка под кабелем и над ним, практически не подвержен пучению.

Он легко поддается трамбовке, вследствие чего не возникает просадки грунта в траншее. Нет просадки – нет пустот.

А именно они приводят к локальному перегреву кабеля. Получается ситуация, когда в месте образования неглубокой ямы, кабель нагревается значительно больше, чем на этом же участке, но в паре метров отсюда.

Из-за разницы температур кабель начинает “тянуть”. При значительных нагрузках ПВХ изоляция лопается и впоследствии через эти микротрещинки начинает активно сосать влагу.

Ну и не надо забывать про дренажные свойства песка. Вода даже достигнув глубины 0,7м, пройдет через песок, не задерживаясь возле самого КЛ.

Особенности зимней прокладки подземных электролиний

Если обстоятельства таковы, что заниматься этой работой приходится в условиях низкой температуры, то при ее выполнении необходимо учитывать несколько рекомендаций:

Перед укладкой проводника в траншею его необходимо согреть в теплой комнате. Можно сделать это быстрее, воспользовавшись трансформатором, но только в том случае, если вы обладаете навыками и опытом такой работы.
Теплый кабель нужно уложить в траншею. Работать при этом следует быстро, чтобы не дать ему промерзнуть. Если температура на улице – 15-20 градусов ниже нуля, то на укладку отводится не более получаса. Если мороз еще сильнее, монтаж силовой линии производить нельзя.

Допускается прокладывать подземную линию без подогрева в нижеперечисленных случаях:

1. Если используется электрокабель высокого давления, а температура воздуха равна -5 градусов и выше.
Если используется провод с простой изоляцией, а температура воздуха равна -7 градусов и выше.
Если используется проводник с изоляцией из резины или ПВХ, а температура воздуха не ниже -15 градусов.
Если жилы изолированы полиэтиленом или резиной, а кроме того, имеют дополнительную оболочку из свинца.

В этой статье мы подробно разобрались с вопросом, как проложить кабель под землей и каковы особенности этой процедуры в различных условиях. Работа эта, несмотря на трудоемкость, не является слишком сложной в техническом плане. Самое главное – учитывать требования ПУЭ и изложенные в этом материале рекомендации.

Сколько проводов можно проложить в одной гофре

Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения. По правилам монтажа электроустановок, по разным каналам требуется прокладывать основной и резервный кабель, а также жилы аварийного и рабочего освещения.

Приблизительный подсчет, сколько кабелей можно проложить в одной гофре:

При диаметре 16 помещается 3 кабеля.
Если он равен 20, поместится 4-5.
Диаметр более 25 вмещает 5-6 кабелей.

Точное количество рассчитывается при условии, что длина трубы составляет не менее 35 метров.

Преимущества гофры заключаются в доступной стоимости, легком весе, что значительно упрощает процесс транспортировки и установки, высокая сопротивляемость термическим и механическим воздействиям, длительный эксплуатационный срок.

Как правило, трудностей при выборе и установке гофрированных труб не возникает

Во время проведения работ нужно соблюдать технику личной безопасности, при работе с электрическими кабелями важно обесточить помещение и проверить в жилах напряжение

https://youtube.com/watch?v=vGFYjWc5Wx4

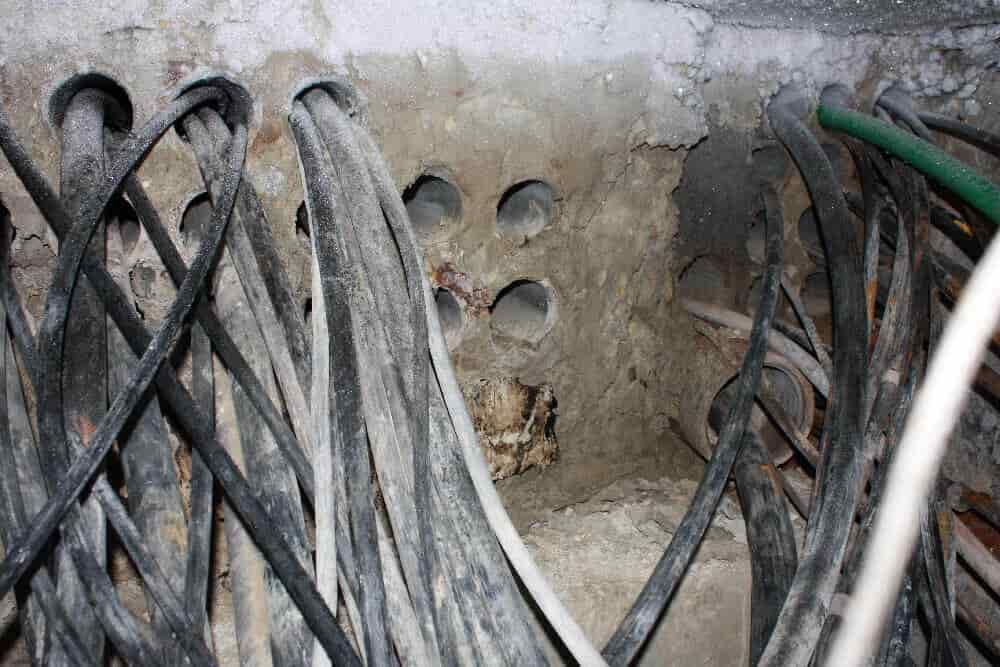

Устройство кабельной канализации

Кабельная
канализация к системам водоотведения никакого отношения не имеет. Это
инженерная сеть, обеспечивающая размещение и защиту кабелей и проводов
электропитания, связи, передачи информации.

Принято
использовать два способа подземного проведения линий:

укладка в трубу;
использование кабельной канализации.

Прокладка в трубе применяется для
одного, отдельного провода. Обычно, этот способ используется при необходимости
прокладки дополнительной или временной линии. Иногда в трубу помещают сразу
несколько проводов, если они выполняют одинаковые задачи и не создают помех
друг другу.

Кабельная канализация
представляет собой подземную систему коммуникаций для размещения множественных соединительных
линий. Прокладка кабеля в
кабельной канализации — сложное и дорогое мероприятие, поэтому для
отдельных проводов строить систему нецелесообразно. Чаще всего подобным
способом делается разводка телефонных проводов. Их очень много, поэтому
строительство траншей и каналов экономически оправдано.

Конструкция кабельной канализации
может различаться. Это зависит от типа и назначения проводов. Например, прокладка телефонного кабеля в
канализации требует затяжки пучка пар в сравнительно небольшие трубы.
Если надо проложить силовую линию, используются тоннели с настенным креплением
кабеля. От типа укладки зависит способ монтажа или обслуживания.

По способу строительства
различают два вида:

бестраншейный. Используются специальные методики горизонтального бурения. Этот способ позволяет сохранить благоустроенную поверхность земли;
траншейный. Строят обычным способом, с помощью землеройной техники. При этом, земная поверхность терпит серьезное вмешательство, нарушается благоустройство линии.

В состав кабельной канализации
входят;

траншеи или участки подземных трубопроводов;
смотровые колодцы.

Первые используются для
размещения проводов, вторые необходимы для соединения, ремонта или замены
вышедших из строя участков линии.

Основной особенностью кабельной
канализации является отсутствие жидкостей, участвующих в работе системы. это позволяет
значительно уменьшить глубину траншей, что снижает расходы и увеличивает
скорость монтажных работ.

Этапы прокладки кабельных линий в грунте

Работа выполняется в следующем порядке.

Выбирается трасса прокладки и производится разбивка ее на местности. Составляется проект, согласно которому земляные работы согласовываются со всеми организациями и предприятиями, чьи коммуникации могут быть в земле.
С помощью землеройной техники производится рытье траншеи. В особо сложных и ответственных случаях (если рядом есть другие инженерные коммуникации) земельные работы выполняются вручную.
По всей длине прокладки силовой линии на дне траншеи устраивается песчаная подсыпка. Такая подушка может быть также устроена из мелкой земли, очищенной от камней и строительного мусора.
В том случае, если необходима дополнительная защита кабеля (предусмотренная проектом), укладываются асбесто-цементные или трубы из ПВХ.
Кабель подготавливается к прокладке. Распаковываются барабаны и устанавливаются на кабелеукладчики. Небольшой длины — укладывают и выравнивают рядом с траншеей.
Выполняется собственно прокладка силовой линии, в том числе и протяжка в трубах.
При необходимости, устанавливаются соединительные муфты. Их места расположения наносятся на схему прокладки.
Если предусмотрено проектом – производится защита силовой линии бетонными плитами или красным кирпичом, укладывается сигнально-предупредительная лента.
Кабель засыпается слоем земли, очищенной от камней и составляется акт скрытых работ.
Производятся испытания изоляции на пробой, измерения ее сопротивления и затем — полная засыпка траншеи грунтом.
Устанавливаются реперные столбики и предупредительные охранные таблички.

Все работы выполняются строго в указанном порядке силами бригад, в состав которых должны входить аттестованные специалисты, обладающие необходимыми навыками и знаниями

Особое внимание следует уделять правилам техники безопасности

https://youtube.com/watch?v=z8q_sUm3BZM

Требования к совместной прокладке

При рассмотрении вопроса относительно совместной прокладки кабелей различного назначения не всегда есть требуемая документация и инструкции. Производители оборудования приводят нормы относительно правильности разводки требуемых цепей, но в данном случае даются рекомендации относительно монтажа цепей одного устройства или элемента оборудования. То есть при этом не учитывается, что при монтаже большого количества оборудования, сложных систем, те или иные электропроводки взаимодействуют по-разному.

Поэтому при необходимости проведения технического переоснащения, которое предусматривает замену различных цепей, помимо рекомендаций заводов-изготовителей, следует учитывать опыт совместной эксплуатации сетей различного назначения. То есть если в электроустановке оборудование и соединяющие его кабельные проводки функционировали не один десяток лет корректно, без помех, то при замене проводки необходимо соблюдать прежние требования к взаимной прокладке цепей различного напряжения.

Но в данном случае следует учитывать то, что если меняется тип оборудования, различных устройств и систем, применяются другие типы кабелей, то старые правила будут неактуальными, так как при полной реконструкции объекта создается, по сути, новая система. В таком случае необходимо ориентироваться на требования, которые приведем ниже.

В одной трубе, связке проводов, кабель-канале разрешено прокладывать совместно силовые и слаботочные кабеля различного назначения: управления, защиты, сигнализации, измерения и др. напряжением до 440 В, как переменного, так и постоянного тока, за исключением:

цепей от нескольких независимых источников питания, которые осуществляют взаимное резервирование;
цепей вторичной коммутации устройств релейной защиты и автоматики, цепей приборов учета и измерительных приборов, которые могут создавать взаимные помехи, превышающие допустимые значения и которые будут нарушать нормальную работу данных устройств;
низковольтных электропроводок напряжением до 42 В, которые прокладываются с целью обеспечения безопасности в отношении поражения электрическим током;
цепей пожарной сигнализации и автоматики.

При необходимости совместной прокладки силовых и слаботочных кабелей открытым способом, в кабельных каналах, в лотке и т.д. необходимо придерживаться следующих рекомендаций:

При односторонней прокладке кабельных линий необходимо разделять силовые и слаботочные кабеля асбестовыми перегородками, которые характеризуются достаточной огнестойкостью. При этом силовые кабели должны располагаться сверху слаботочных. Если слаботочные сети резервируют друг друга, то их также необходимо разделять перегородками или, при наличии такой возможности, прокладывать в разных каналах, на разных полках и т.д.
Допускается параллельная прокладка силовых (класса напряжения до 1000 В) и слаботочных (к примеру, контрольных) кабелей на разных полках или в разных отсеках, но при условии, что это не нарушает требования безопасности.
При двухстороннем способе прокладки электропроводки разделяют: на одной стороне силовые, на другой — слаботочные, как показано на схеме ниже.
Минимальное расстояние между горизонтальными конструкциями с кабелями должно быть не менее 100 мм.

В том случае, если нет возможности или нельзя определить взаимное влияние тех или иных цепей, то их следует прокладывать раздельно. Как правило, в течение первых месяцев эксплуатации монтированного оборудования и устройств удается обнаружить все ошибки, устранить их и в конечном итоге добиться наиболее оптимальной совместной прокладки сетей различного назначения.

Также, для более детального изучения вопроса рекомендуем изучить главу 2.1. ПУЭ п. 2.1.15 и 2.1.16, а также главу 2.3. пункты п.2.3.122-2.3.133 о прокладке кабельных линий в кабельных сооружениях

Прокладка кабеля в трубе

Под трубой в этом случае понимается пластиковая жесткая ПНД труба, которая применяется для водопровода низкого давления. Радиус изгиба такой трубы с внешним диаметром 25мм составляет примерно 0,5 метра, что при определенной сноровке позволяет проложить трубы от распределительной коробки до розеток и выключателей одним участком с одним-двумя поворотами. При этом в трубу может закладываться кондуктор, и кабель протягивается после монтажа и заделки трубы. Данный способ является одним из немногих способов скрытого электромонтажа проводки, обеспечивающим сменяемость, которая требуется по ПУЭ. При этом чаще используют отдельные провода типа ПВ1 (ПуВ), а не кабели. В сметных расценках (ГЭСН, ФЕР, ТЕР) под прокладкой кабеля в трубе понимают именно этот способ, а не «прокладка в гофре», отсюда возникают термины «затяжка первого провода и последующих», где под «первым» понимается кондуктор, а «последующие» это пучок кабелей.

В настоящее время существует также класс электропроводки в жестких пластиковых ПХВ-трубах. Такой вид прокладки кабеля обладает более высокой эстетикой, и защитой кабеля от механических воздействий, чем прокладка в гофротрубе.

Этот способ прокладки лучший по:

требованию сменяемости электропроводки, когда поврежденный участок может быть легко заменен новым.

Такой вид монтажа следует отнести к разряду дорогостоящих. Пример прокладки в пластиковых трубах к светильникам здесь.

2.3.140

Расстояние между кабелями, заглубляемыми в дно
рек, каналов и т. п. с шириной водоема до 100 м, рекомендуется принимать не
менее 0,25 м. Вновь сооружаемые подводные кабельные линии должны прокладываться
на расстоянии от действующих кабельных линий не менее 1,25 глубины водоема,
исчисленной для многолетнего среднего уровня воды.

При прокладке в воде кабелей низкого давления на глубине
5-15 м и при скорости течения, не превышающей 1 м/с, расстояния между
отдельными фазами (без специальных креплений фаз между собой) рекомендуется
принимать не менее 0,5 м, а расстояния между крайними кабелями параллельных
линий — не менее 5 м.

При подводных прокладках на глубине более 15 м, а также при
скоростях течения более 1 м/с расстояния между отдельными фазами и линиями
принимаются в соответствии с проектом.

При параллельной прокладке под водой кабельных
маслонаполненных линий и линий до 35 кВ расстояние по горизонтали между ними в
свету должно быть не менее 1,25 глубины, исчисленной для многолетнего среднего
уровня воды, но не менее 20 м.

Расстояние по горизонтали от кабелей, заглубляемых в дно
рек, каналов и других водоемов, до трубопроводов (нефтепроводов, газопроводов и
т. п.) должно определяться проектом в зависимости от вида дноуглубительных
работ, выполняемых при прокладках трубопроводов и кабелей, и быть не менее 50
м. Допускается уменьшение этого расстояния до 15 м по согласованию с
организациями, в ведении которых находятся кабельные линии и трубопроводы.
