Основные способы прокладки кабеля
Кабеля могут прокладываться:
- по открытой местности;
- по стенам зданий и сооружений;
- в земле.
Существует два способа прокладки кабеля: открытый и скрытый. Монтаж кабеля открытым способом допускается на специальных опорах, столбах, стенах зданий и на иных сооружениях, при условии защиты его от механических повреждений и прокладке на высоте не менее 2 м. Под землёй разрешена укладка бронированного кабеля открытым способом. В остальных случаях допустим только скрытый монтаж кабеля:
- в коробах, трубах, железобетонных лотках;
- в блоках или каналах;
- в траншеях.
При выполнении вышеперечисленных требований допускается прокладка кабеля по забору. Забор может быть выполнен из камня, железобетона, пластика или дерева. Не рекомендуется прокладывать кабель по забору из металла.
2.3.31
При сооружении кабельных линий в районах
многолетней мерзлоты следует учитывать физические явления, связанные с природой
многолетней мерзлоты: пучинистый грунт, морозобойные трещины, оползни и т. п. В
зависимости от местных условий кабели могут прокладываться в земле (в траншеях)
ниже деятельного слоя, в деятельном слое в сухих, хорошо дренирующих грунтах, в
искусственных насыпях из крупноскелетных сухих привозных грунтов, в лотках по
поверхности земли, на эстакадах. Рекомендуется совместная прокладка кабелей с
трубопроводами теплофикации, водопровода, канализации и т. п. в специальных
сооружениях (коллекторах).
Выбор способа прокладки кабеля в земле
Способ прокладки кабеля в земле выбирается в зависимости от напряжения кабельной линии, назначения кабельной линии, характера грунта и окружающей инфраструктуры.
Линии электропередачи до 35 киловольт могут прокладываться в земле в любом кабельном сооружении, а также в траншее. Использование траншее ограниченно на территории электростанций.
На всех остальных территориях, включая города и населенные пункты траншея, из-за недорого устройства, является разрешенным и часто рекомендованным, способом прокладки кабельных ЛЭП.
Важное значение при выборе траншеи, как способа прокладки, имеет грунт. Траншея не может использоваться в пучнистых грунтах и грунтах, которые могут просаживаться
Преимущество отдается грунтам с галькой, песком, щебнем, скальными породами. Количество кабелей для прокладки в траншеи ограниченно четырьмя.
Прокладка кабеля в земле
Часто встает вопрос перед хозяевами частных домовладений можно ли прокладывать силовой кабель под землей? Какой провод лучше использовать? Какие нормы следует соблюдать? Главный способ прокладки электролиний к частому дому, даче являются — воздушный либо подземный.
Для передачи электроэнергии к пункту потребления применяется такой метод, как прокладка кабеля в земле. Это экономичный вариант монтажа электролиний. Преимуществом такого способа является – скрытность проводки, что не портит внешний вид здания, провода не схлестываются при ветре, при перемещении негабаритных грузов провода не помешают.
Ну и как бонус — охлаждение кабеля в земле, что предотвращает его перегрев и повреждение.
Плюсы при использовании данного метода прокладки
Прокладка проводов и кабелей в земле имеет множество преимуществ. При монтаже данной проводки необходимо соблюдение специального технологического процесса. Можно выделить такие преимущества:
- Экономичность, стоимость работ не будет превышать стоимость используемых материалов. Наиболее приемлемый вариант, в сравнении с прокладкой воздушной линии, на которую необходимо специальное согласование, дополнительные материалы, техника;
- Во избежание повреждения кабеля делается не глубокая траншея и не потребуются материальные и другие средства на обслуживание линии;
- Возможность провести прокладку кабеля своими руками не прибегая к помощи монтажников и не привлекая спецтехнику в виде вышки;
- Место проводки скрыто от взора, поэтому не портит внешний облик местности;
- Данный метод позволяет использование электрического высоковольтного кабеля разнообразного сечения, без применения усилений подвесных устройств.
Правила, которые обязательно соблюдать для прокладки провода под землей
Монтаж выполняются с соблюдением ПТЭЭП а так же ПУЭ не зависимо от назначения и типа используемого провода. Должны соблюдаться следующие пункты:
- Кабель укладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель имеет защиту в виде трубы, то допускается прокладка на 50–ти сантиметровой глубине;
- Не допустима прокладка проводки под фундаментом строения. От фундамента следует отмерить минимум 60 сантиметров для монтажа линии. Если тянется провод из одного строения в другое через фундамент то его необходимо защищать стальной трубой.Такая защита обязательна поскольку любой кабель подвержен всевозможным вредоносным воздействиям;
- Расстояние в траншее между проводами, как правило не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
- Он деревьев на участке при прокладке кабеля стоит отступать 2 метра не менее, отступ от кустарника необходим -75 см. Данные правила возможно нарушить, если присутствует дополнительная защита, например, в виде трубы из стали;
- От коммуникаций таких, как канализация, водопровод необходимо сделать дистанцию -1 метр и более, от газопровода -2 метра и более;
- Если в траншеи пересекаются кабели, то следует изолировать их друг от друга земляной прослойкой, размером — 50 см и более;
- Если используется подземный способ проводки, то провод следует выбирать бронированный, специально предназначенный для этих целей. Это необходимо для создания защиты от влияния физических воздействий и подземных вредителей;
- При укладке с применением лебедки , которая разматывает барабан, необходимо оснащение механизма ограничителем.В таком случае возможен монтаж змейкой, тогда линия не будет иметь натяжку;
- При необходимости проведения соединения электрического провода самостоятельно применяются муфты из металла. Данные способ соединения дает хороший контакт на длительный срок;
- Для дополнительной защиты силовой линии применяют трубу асбоцементную либо специальную конструкцию из кирпича;
- После укладки проводки сверху прокладывают сигнализационную ленту с обозначением и предупреждением об электропроводке.
Кусковое соединение
Для прокладки лучше использовать цельный кабель, но если нет возможности найти отрезок провода нужной длины, соединять два провода лучше на поверхности земли, внутри герметичной монтажной коробки. Такое соединение легко обслуживать, а при необходимости – переделывать. Помещать его в самодельную муфту и закапывать в землю не рекомендуется – контакт будет быстро нарушаться, и для его восстановления траншею каждый раз придется раскапывать.
Для сравнения на видео показано изготовление полноценной муфты, которую можно прятать под землю:
https://youtube.com/watch?v=amaKOiMZYYM
Преимущества подземной проводки
Прокладка кабеля под землёй имеет есть ряд преимуществ перед наземной:
- Уменьшение шанса на повреждение сети. При соблюдении всех норм укладки кабель будет сложно передавить или переехать, а также на его состояние не будут влиять погодные условия и деревья.
- Проще определить длину провода. Если выбирается кабель для подземной прокладки, то во время выбора требуется учёт сечения и длины всей линии. Для воздушного кабеля необходимо было бы вычислять вес и силу натяжения, чтобы не было перегрузки.
- Меньшие затраты. Для подключения необходим только устройство принудительного отключения сети, а также небольшие траты на проект.
- Меньше риск возникновения пожара.
- Также уменьшается воздействие электромагнитных волн и грозы.
- Эстетичность. Так как провода находятся под землёй, участок можно использовать по своим предпочтениям. Главное – помнить, где располагается провод, чтобы при посадке деревьев не возникло неприятностей.

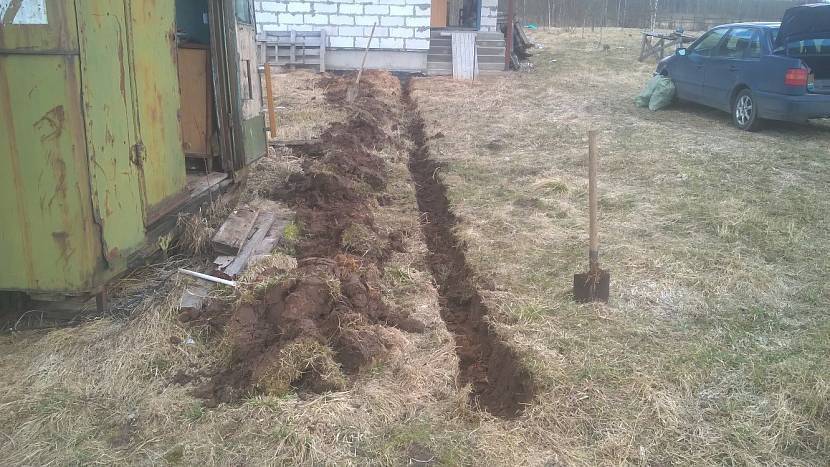

Участок перед закапыванием траншеиИсточник s00.yaplakal.com
Для чего они необходимы?
Применение слаботочных сетей дает возможность осуществить следующее:
• принимать, а также распределять как эфирное, так и спутниковое телевидение • обеспечивать доступ к телефонной связи • нормализовать работу и предоставить доступ к интернету • выполнить оформление сетей проводного вещания • добиться эффективного функционирования охранно-пожарных систем, а также систем оповещения и сигнализации • получить доступ к различным объектам • автоматизировать учет системы управления всевозможными энергетическими ресурсами • обеспечить корректную работу локально-вычислительных сетей • добиться взаимодействия между переговорными устройствами • получить полноценное структурирование кабельных систем
Прежде чем осуществить установку слаботочных сетей, необходимо знать, что изначально организовывается полноценный проект будущей сети, в том числе определяется будущее размещение щита, розеток, реле и прочих устройств, входящих в систему. В процессе прокладки кабелей монтажники осуществляют все работы в полном соответствии со специализированными правилами и принятыми стандартами. Сама установка слаботочных сетей состоит из проведения телефонных, компьютерных или телевизионных линий, монтажа специализированных информационных розеток и других средств коммуникации, домофонов, приборов видеонаблюдения, охранно-пожарных сигнализаций и прочего оборудования.
Существуют определенные рекомендации, которых необходимо обязательно придерживаться, монтируя слаботочные сети. Они состоят в следующем:
- Соблюдение минимального расстояния, на котором следует разместить силовые и слаботочные кабеля, проложенные провода
- Расстояние между линиями сети интернет и специализированными силовыми кабелями должно быть не меньше 0,3 м
- Нельзя заводить слаботочные кабели в стояк, где находятся другие электрические кабеля
- Категорически запрещается сращивать провода. Монтаж осуществляется только при использовании цельного кабеля
- Если провода телефонной коммуникации прокладываются в определенном направлении, они размещаются параллельно, плотно прижимаясь друг к другу
- При наличии открытой проводки минимальное расстояние, на котором необходимо расположить кабеля телефонной сети, составляет от 15 мм и более (при длине 10м)
- Распределительная коробка размещается на стене, но только не над дверями, окнами или другими проемами
- Наименьшее расстояние, которое допускается при установке распределительной коробки на стене, составляет 300 мм относительно потолка
- Кабели различной емкости при пересечении между собой должны прилегать к стене или огибать ее сверху или снизу (это зависит от емкости проводов)
- Обязательно необходимо предусмотреть надежную защиту кабелей. Особенно это относится к наружным слаботочным сетям, устанавливающимся непосредственно под окнами или водосточными трубами
- Следует позаботиться о заземлении, используя для этого специальные шины, составляющиеся из хорошо изолированных медных проводников
- При открытой прокладке слаботочных сетей для телефонной коммуникации кабеля должны размещаться на расстоянии не менее 200 мм от пола и 150 мм от потолка
- При закрытом способе прокладки провода могут располагаться на любой высоте, которая покажется удобной
- Ели по линиям передаются всевозможные оцифрованные сигналы, слаботочные электрические сети можно разместить по стенам в штробах, ПВХ-рукавах в фальшполе либо стяжке полов. Кроме того, допускается подвешенное состояние над фальшпотолком
Материалы для слаботочной проводки в квартире, доме
Чтобы выполнить полноценную прокладку компьютерной, телевизионной либо телефонной сети, применяются различные виды проводов. Для монтажа компьютерных слаботочных систем и сети используются кабели, выполненные из меди. Они представлены в качестве формата «витая пара». Что касается принадлежности к классу, их стоит отнести к В и Е соответственно. Также встречаются специализированные волоконно-оптические провода. Если необходимо прокладывать телефонные сети, в данной ситуации достаточно воспользоваться стандартными слаботочными кабелями 3-й категории.
Слаботочные сети, виды проводов
Стоит отметить, что для выполнения монтажа слаботочных сетей следует использовать электрические провода. Через них можно осуществлять передачу данных, что достигается при наличии тактовой частоты до 1 МГц. Применение оптических кабелей зачастую наблюдается в случае необходимости укладки магистральных сетей. Это объясняется тем, что в данном случае существует надобность в довольно высокой скорости передачи данных. Что касается марки кабеля, она изначально указана в схеме монтажа.
Защита кабелей в земле
Приоритетным использованием для прокладки в земле, являются бронированные кабели с защитным внешним покровом от воздействия химии почв. Их можно прокладывать в оборудованной траншее без трубной защиты.
Однако все кабели от 35 кВ, должны быть защищены 5-ти сантиметровыми бетонными плитами на всем протяжении линии. При напряжении линии до 25 кВ, бетонные плиты можно заменить на один слой кирпича (красного, полнотелого), уложенного поперек линии. Бронированные кабельные линии до 1 кВ, не требуют дополнительной защиты в виде плит или кирпича.
Небронированные кабели могут использоваться для прокладки кабельных линий при следующих условиях монтажа:
Небронированный кабель не требует дополнительной защиты трубами, если глубина его залегания выше 2 метров и траншея оборудована по правилам, а именно. На дне траншеи устроена песчаная подушка, засыпаны кабели мелкой землей без мусора.
Во всех остальных случаях небронированный кабель должен защищаться. По нормативам защита осуществляется стальными уголками, коробами, трубами. По практике прогрессивного строительства для защиты кабеля в земле используются пластиковые трубы низкого давления. Они удобны в работе, надежны в эксплуатации и обслуживании.
Популярным брендом технических пластиковых труб является компания ПротекторФлекс. Изготовленные из термостойкой полимерной композиции они великолепно выполняют защитные функции для кабелей. Кроме этого труба для кабеля в земле ПротекторФлекс может использоваться в технологии прокладки кабеля горизонтальным направленным бурением.
Основные документы
Правила монтажа электропроводки описаны в СНиП – это нормы и рекомендации, помогающие безопасно провести электропроводку в процессе строительства или ремонта. С 2010 года все строительные нормы были признаны сводом правил. Совсем недавно вышел СП 256.1325800.2016, в котором описаны требования к устройству электроснабжения, заземления, монтажу электропроводки в квартирах, частных домах и общественных помещения. Это обновленная версия, однако можно пользоваться и более ранними, предварительно ознакомившись с пунктами обновления.
В свою очередь СНиП должны соответствовать Правилам устройства электроустановок (сокращенно ПУЭ) и правилам пожарной безопасности.
Помимо этого существуют различные ГОСТы, расписывающие стандарты устройства заземления, кабелей, и других важных элементов электросети. Так ГОСТ 31565-2012 регламентирует устройство кабельных изделий с точки зрения пожарной безопасности. А ГОСТ 50571.15-97 применяют для правильной прокладки кабеля. Используется пятая глава, в которой описаны требования к монтажу электропроводки. Опытный электрик знает основные правила безопасности и стандарты, и всегда сможет качественно провести монтаж электропроводки.
Способ укладки кабеля в земле

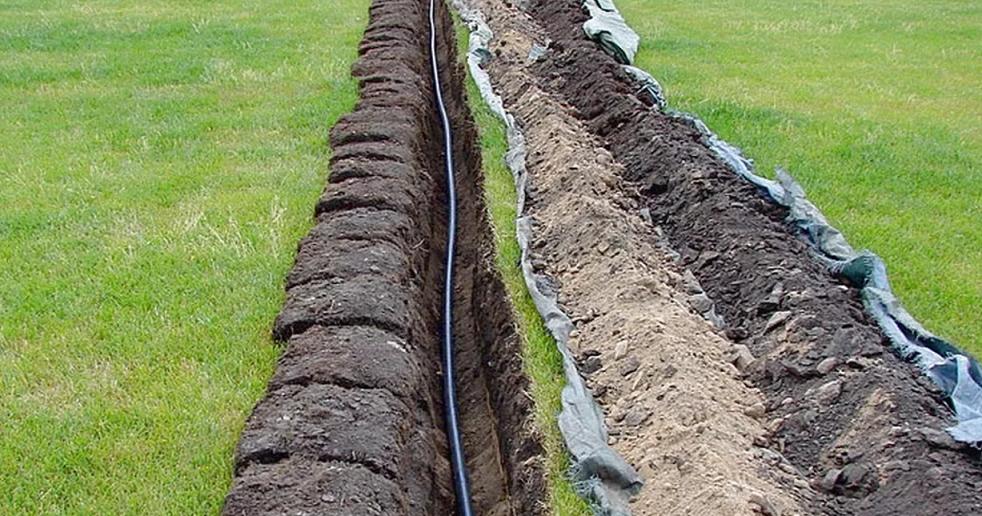

Укладка кабеля в земле
После того, как разработан проект укладки электрокабеля, приступают к земляным работам. Глубина траншеи должна быть 70-80 см, а ширина зависит от того, сколько жил будет уложено в траншею. Расстояние между ними должно быть минимум 10 см. Если траншея готова, необходимо выполнить такие операции.
Извлечь и удалить все, что может повредить изоляцию кабеля и стать причиной перебоев с электричеством: камни, осколки, корни и другие острые предметы.
Разровнять землю на дне и немного утрамбовать.
Дно траншеи засыпать песком толщиной 10 см и слегка разровнять. Допускается использовать обычный песок из карьера, только его необходимо просеять для удаления камней, стекла и т. д.
Песчаную подушку утрамбовать, убирая впадины и возвышенности.
Проверить состояние изоляции кабеля, если обнаружено нарушение целостности — дополнительно заизолировать.
На кабель надеть футляры.
Уложить кабель в траншею с песчаным дном, не натягивая. Кабель должен лежать с легкими изгибами. Волны предохраняют линию от разрыва при вспучивании от мороза или при движении грунтов.
В местах усиленного давления размещают футляры.
Перед тем, как зарыть траншею, смонтированный электрокабель следует проверить на предмет повреждений. Жилы можно прозвонить мультиметром или обычным тестером, проверить заземление. Если изоляция повреждена, придется искать место повреждения и устранять его.
Если параметры в пределах нормы, зарисуйте план прохождения трассы в масштабе с привязкой к окружающим объектам. Обязательно проставьте расстояние от надежного объекта до кабеля. Например, от угла дома или края участка. В случае возникновения необходимости ремонта или замены кабеля, план с размерами облегчит доступ к поврежденному участку.
Уложенный кабель засыпать просеянным песком. Слой не менее 10 см. Сильно утрамбовывать нет необходимости, можно просто уплотнить ногами.
Далее насыпают слой 15-20 см вынутого ранее грунта. По мере засыпки также нужно удалять камни и посторонние предметы
Слой земли также выравнивают и уплотняют.
Неглубоко в землю закапывают сигнальную ленту с надписью «осторожно, кабель!». Во время земляных работ она предохранит подземную электропроводку от случайных повреждений.
Лента в траншее с кабелем «Осторожно кабель»
- Далее канаву засыпают оставшимся грунтом чуть выше уровня почвы, так как спустя время порода уплотнится и осядет.
- Заключительный этап — контроль электрических параметров перед тем, как включить электрокабель в работу.
Глубина прокладки электрокабеля в грунте
Глубина прокладывания электрических кабельных линий должна в полной мере обеспечить безопасность эксплуатации.
Согласно ПУЭ заложение кабеля производится:
- при напряжении линии до 20 кВ на глубине не менее 0,7 м.
- при напряжении линии от 20 кВ до 35 кВ на глубине не менее 1,0 м.
Глубина заложения не должна быть менее 1,0 метра в местах пересечения кабельных линий улиц и площадей независимо от напряжения.
Прокладка кабельных линий напряжением 10 кВ по пахотным землям должна производиться на глубине не менее 1 м, при этом полоса земли над трассой может быть занята под посевы.
При пересечении кабельной линией автомобильной или железной дороги, трасса должна прокладываться в блочном или трубном туннеле, на глубине 1 м от полотна и полуметра от дна водоотводного кювета.
При прокладке на глубине 1-1,2 м кабели (кроме кабелей городских электросетей) допускается не защищать от механических повреждений (п. 2.3.83. ПУЭ), поэтому для снижения материальных затрат на дополнительную защиту кабеля от механических повреждений траншею следует копать на глубину 1,2 метра.
Глубина прокладки кабеля определяется р.ч. и не должна отклоняться от принятой величины более чем на ±10 см. В процессе укладки кабеля эта величина должна систематически контролироваться. Как правило, глубина траншеи должна быть не менее 0,8 м для того, чтобы обеспечить укладку кабеля на глубине не менее 0,7 м от поверхности почвы, или от планировочной отметки. На дне траншеи не должно быть воды.
При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.
Необходимость защиты кабельных линий от коррозии должна определяться по совокупности данных измерений и химического анализа почвы.
Для защиты кабелей следует применять трубы (асбестоцементные, безнапорные пластмассовые, бетонные, керамические, чугунные), при этом диаметр труб должен быть не менее полуторакратного наружного диаметра кабеля.
Вся процедура подземной прокладки кабелей включает в себя несколько этапов:
- выбор и согласование трассы прокладки кабеля,
- разметка и разбивка трассы,
- рытье траншеи,
- обустройство подсыпки (подушки) из мелкой земли без камней или песка,
- укладка защитных труб (в том случае, если предусмотрено проектом),
- приемка траншеи под прокладку кабеля,
- подготовка кабеля к прокладке,
- прокладка кабеля (если кабель прокладывается в трубах, то протяжка кабеля в трубах),
- установка соединительных муфт,
- засыпка кабеля мелкой землей без камней или песком,
- защита кабеля красным глиняным кирпичом или асбоцементными плитами,
- прокладка сигнально-предупредительной ленты (если предусмотрено проектом),
- составление акта скрытых работ,
- испытания кабельной линии и засыпка траншеи грунтом.
Порядок работы
Сам процесс прокладки кабеля начинается непосредственно с земляных работ. После того, как будет разработана и нанесена трасса на план, необходимо выкопать траншею, убирая острые и твердые предметы со стенок. Желательно, чтобы стенки имели небольшой уклон.
После того, как работы по выкапыванию траншее завершены, необходимо действовать по такому порядку:
- Тщательный осмотр дна и стенок с последующим удалением всех острых и твердых предметов (камней, палок, корней деревьев и т.д.).
- Выравнивание и утрамбовка дна;
- Уплотнение и выравнивание песка, толщина слоя должна быть не меньше 100 мм, а лучше и вовсе 150 мм, для чего можно использовать самый обыкновенный песок из карьера, который перед этим рекомендуется просеять от посторонних элементов.
Выполнив все эти пункты переходите к дальнейшему алгоритму действий:
разложение футляров в необходимых местах;
протяжка кабеля, при этом во время укладки важно не повредить слой изоляции;
покрытие песком, не менее 25 см, который необходимо слегка уплотнить и выровнять, а вот трамбовки ногами будет достаточно;
укладка сигнальной ленты, обратите внимание, что она должна везде лежать надписями вверх;
засыпка заранее просеянным грунтом без лишних элементов, который лучше насыпать слоями, постепенно уплотняя каждый слой.
На данном этапе прокладка кабеля в земле является завершенной, но имеется еще ряд нюансов.
Какие марки электрокабелей можно использовать для прокладки под землей
ГОСТом предписано, что в землю укладывают электрокабели с дополнительной защитой от механических повреждений и повышенной влажности. То есть, для ввода в дом от столба желательно брать бронированный электрокабель таких марок:
АВБбШв расшифровывается как (А — Алюминиевая токопроводящая жила, В — Изоляция жил из поливинилхлоридного пластиката, Б-Броня из двух стальных лент, б — Без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони, Шв — Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката;
Кабель АВБбШв
ВБбШв расшифровывается как (*- отсутствие буквы А означает, что токопроводящая жила — медная, В— изоляция из ПВХ пластиката, Б— броня из стальных оцинкованных лент, б— без подушки под броней, Шв— выпрессованный ПВХ защитный шланг;

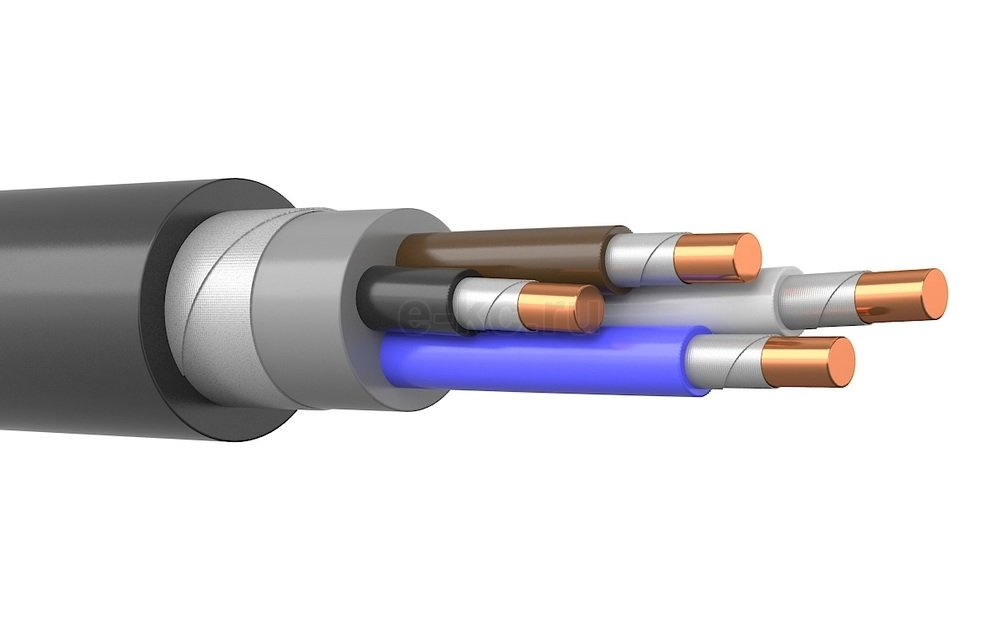

Кабель ВБбШв
ПвБШв расшифровывается как (Пв — Изоляция — сшитый ПЭ, Б — Бронепокров — стальные оцинкованные ленты, Шв — Защитный шланг — ПВХ пластикат.
Кабель ПвБШв
Так же для почвы с нормальным показателем кислотности подойдут электрокабели ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и другие подобные изделия.
Укладка электрокабеля в химически активных почвах (болотистая местность, солончаки, зашлакованность и замусоренность почв) возможна при наличии свинцовой брони или оболочки из алюминия. Здесь целесообразно использовать следующие виды кабельной продукции: ААПл, АСБ, ААБ2л, АВБбШп, АВБбШв, АПвБбШв АСПл, ААШв, ААБл, ААШп, ААП2л, и другие.
Для бытовых нужд подойдет обычный кабель в оболочке ПВХ, так как он прочный и герметичный. Его вполне хватит, чтобы запитать объект с небольшим количеством электроприборов (баня, хозблок, помещение для животных, душевая). Для подключения уличного освещения на участке обычно применяют NYM, СИП, ВВГ, которых хватает на несколько лет. Но все эти кабели не предназначены для подземной укладки и быстро приходят в негодность. Более мощные кабели стоят дороже, но и служат намного дольше. Если учитывать трудоемкость укладочных работ, предпочтение лучше отдать специальным кабелям: ААП2л, АСБ, АПвВГ, АСПл, АПВГ, АПсВГ, ААБл, ААШп, ААПл, АВВГ, ААШв и т. д. В районах вечной мерзлоты для прокладки под землей используют специальные морозостойкие виды кабелей — ПвКШп.
