Какие нужны розетки для телевизора и сколько?

Содержание

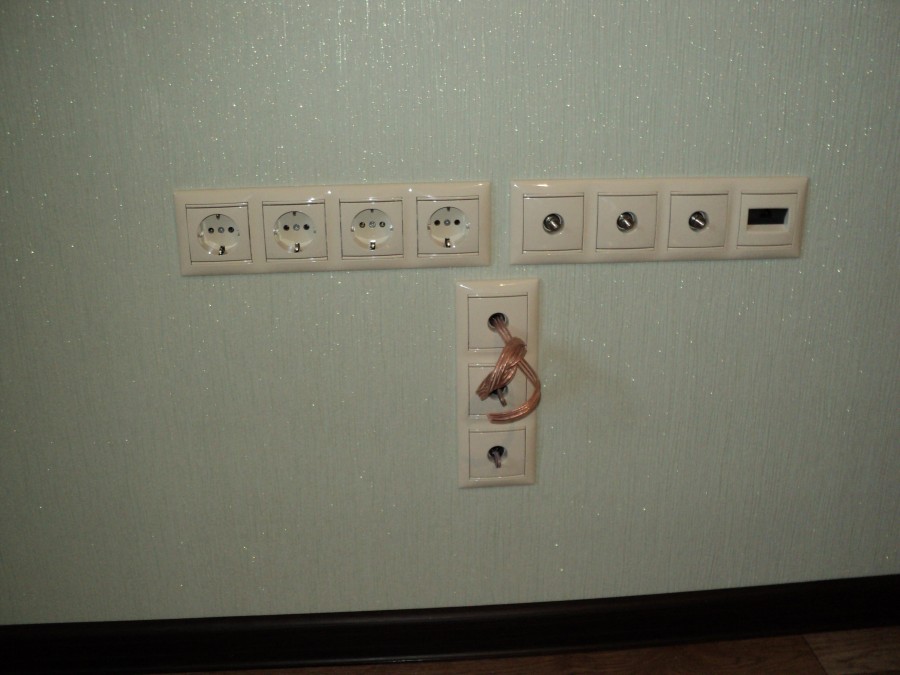

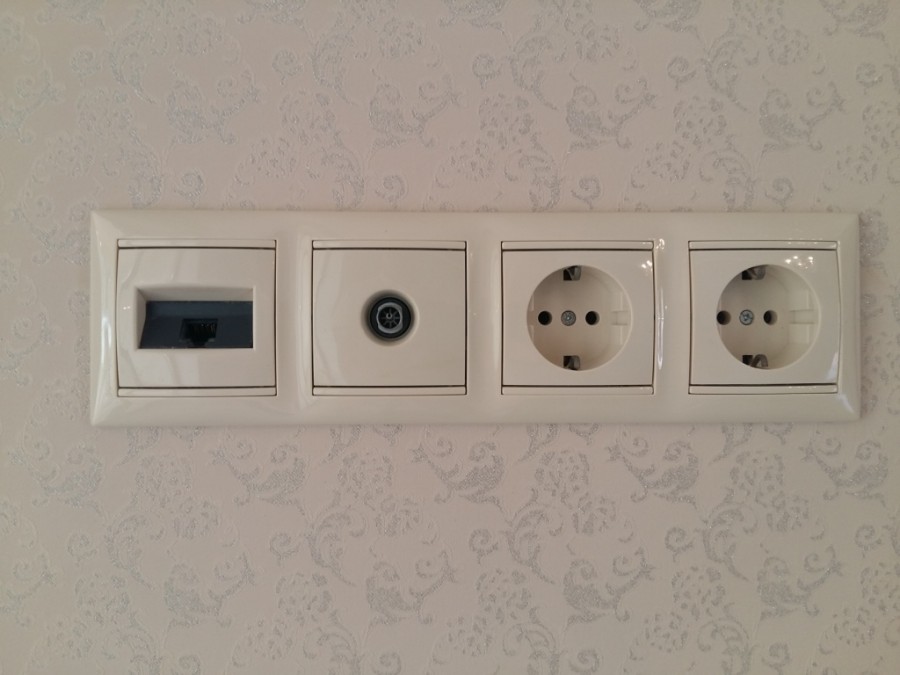

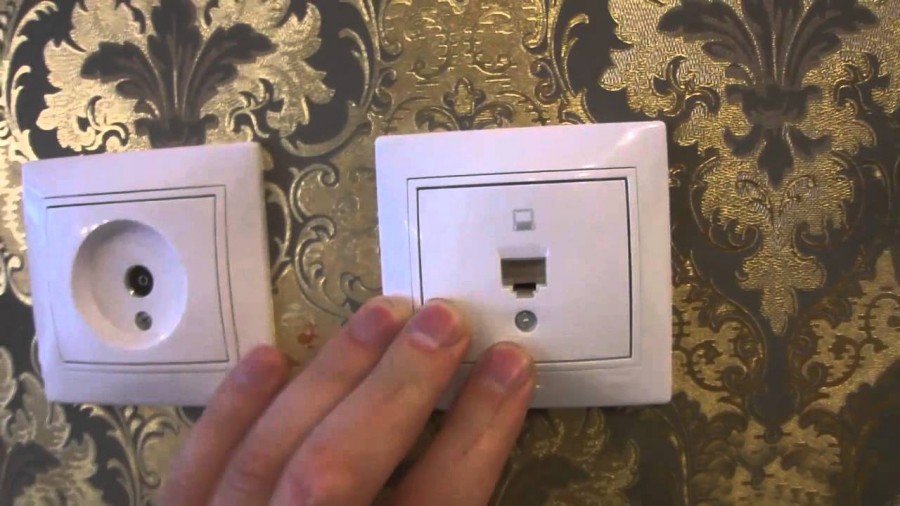

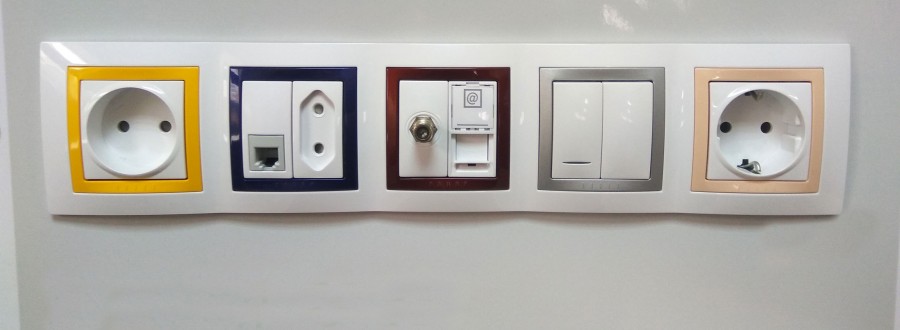

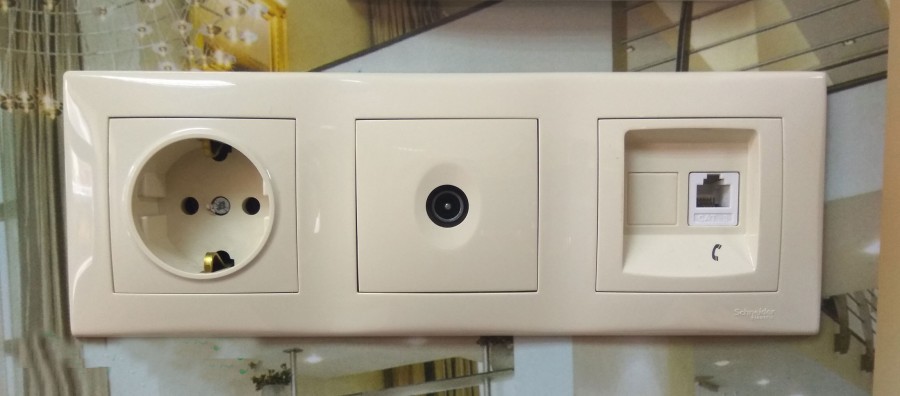

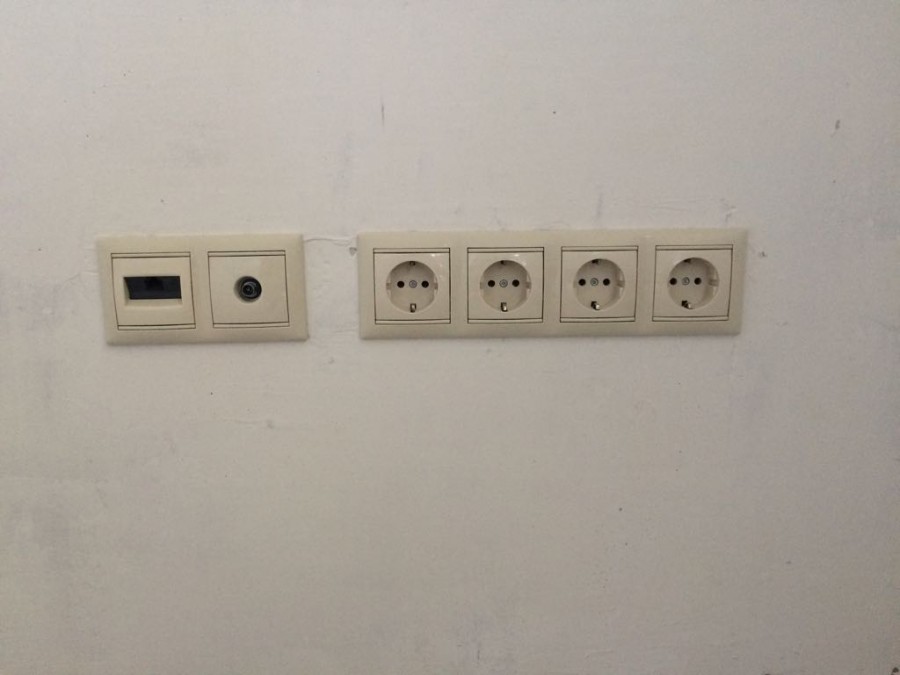

Фото ТВ-розеток

Также рекомендуем просмотреть:

  • Схема подключения проходного выключателя
  • Как выбрать и установить электрический распределительный щит
  • Виды распределительных коробок для электропроводки
  • Какие кабельные стяжки выбрать
  • Как выбрать лучший дверной звонок
  • Какой силовой кабель лучше выбрать
  • Назначение и принцип работы дифференциального автомата
  • Для чего нужна термоусадочная трубка
  • Какой терморегулятор для теплого пола лучше выбрать
  • Как выбрать и подключить двойную розетку
  • Инструкция, как подключить розетку своими руками
  • Схема подключения выключателя
  • Как подключить двойной выключатель
  • Лучший светильник с датчиком движения для дома
  • Какой счетчик электроэнергии лучше выбрать
  • Как выбрать и установить подрозетник
  • Компьютерные розетки RJ45
  • Какой должна быть высота установки розеток
  • Как подключить розетку с заземлением
  • Лучшие стабилизаторы напряжения для дома
  • Как выбрать и настроить розетку с таймером
  • Как подключить телефонную розетку самостоятельно
  • Как выбрать люминесцентный светильник
  • Выдвижные и встроенные розетки
  • Как выбрать лучший галогенный прожектор
  • Какой светодиодный прожектор выбрать
  • Лучшие пластиковые короба для электропроводки
  • Что такое умная розетка
  • Что такое УЗО и как оно работает
  • Обзор современных сенсорных выключателей
  • Выбор и установка одноклавишного выключателя
  • Правильный выбор автоматического выключателя
  • Выбираем лучший крепеж для проводов
  • Виды гофр для электрических кабелей
  • Как выбрать точечный светильник для натяжных потолков

Практические советы

Все существующие способы установки подрозетника в стену своими руками мы перечислили. Напоследок хотелось бы дать несколько полезных советов, которые позволят быстрее и правильнее монтировать стаканы в штробах.

  1. Если у Вас стены зашиты панелями ПВХ (к примеру, в ванной комнате), купите подрозетник под гипсокартон и осуществите монтаж аналогично технологии крепления в листах ГКЛ. Чтобы случайно не вырвать розетку из пластиковой панели при вытаскивании электрической вилки, рекомендуется за пластиком сделать усиливающий каркас из фанеры либо того же гипса.
  2. Осуществляйте установку изделий после штукатурки стен. Если Вы сначала установите стакан в штробу, а потом уже оштукатурите стены, возможно в дальнейшем не получиться установить розетку заподлицо. Лучше перестраховаться и не производить монтаж, пока стены неоштукатуренные. В то же время ставить подрозетник после того, как уже будут поклеены обои тоже не самое удачное решение, т.к. придется нарушать декоративную отделку стен, что может испортить интерьер комнаты. Именно поэтому золотой серединой является установка изделия сразу же после штукатурки, т.к. в крайнем случае финишная шпаклевка и обои смогут закрыть все дефекты.
  3. Проверяйте строительным уровнем горизонтальность разметки, особенно если Вы решите установить блок подрозетников (на 3-4 розетки). В противном случае после того, как Вы закрепите соединенные стаканы в стене, может получиться косой блок, который негативно отобразиться на интерьере комнаты (двойная розетка будет кривой). На видео инструкции по установке стаканов в кирпичную стену (в самом начале статьи) показывается очень удобная технология разметки и штробления, которая позволит сделать посадочные места под розетки и выключатели идеально ровными.
  4. Если у Вас возникла ситуация, когда нужно установить подрозетник в сквозном отверстии (к примеру, в квартире) либо в слишком большой дырке, просто наложите больше алебастра и по обычной методике вмажьте стакан в стене. Также можете использовать распор из деревянных брусков для предварительного крепления пластикового стаканчика. Использовать монтажную пену для крепления – вопрос спорный. С одной стороны правилами ПУЭ не запрещается использовать данный материал, но с другой стороны, пена не удовлетворит условия пожарной безопасности, поэтому лучше все таки использовать алебастр.
  5. При замене электропроводки в доме можно конечно оставить старые отверстия для подрозетников, если Вас устраивает высота установки встраиваемых розеток и выключателей. В противном случае Вы всегда можете замазать старые дырки и сделать новые там где это будет более востребовано.
  6. Если стена слишком тонкая для крепления стандартного стакана, лучше установить накладной выключатель либо розетку. Можно конечно же немного подрезать высоту подрозетника и сделать ее подходящей, но это только в крайнем случае.

Вот и все, что хотелось рассказать Вам о том, как установить подрозетники в бетонную, кирпичную, деревянную и гипсокартонную стену. Надеемся, что предоставленная информация, фото примеры и видеоуроки были для Вас полезными и понятными!

Также читают:

  • Как правильно сделать штробы под проводку
  • Какие бывают электрические розетки
  • Как провести электропроводку под гипсокартоном

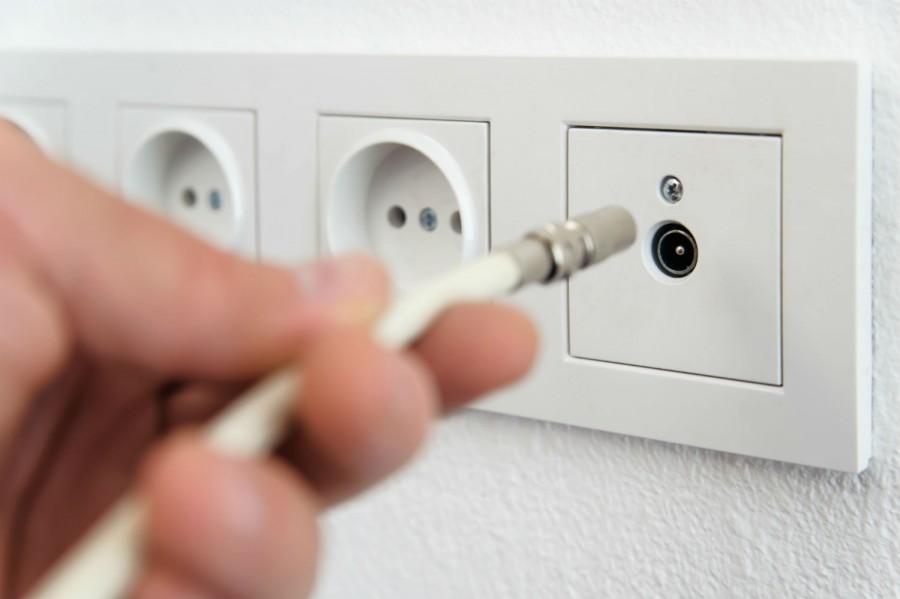

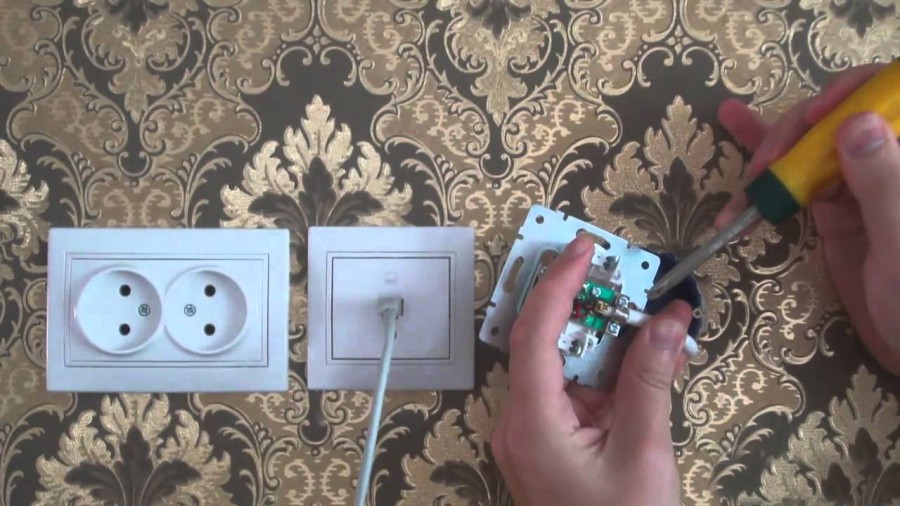

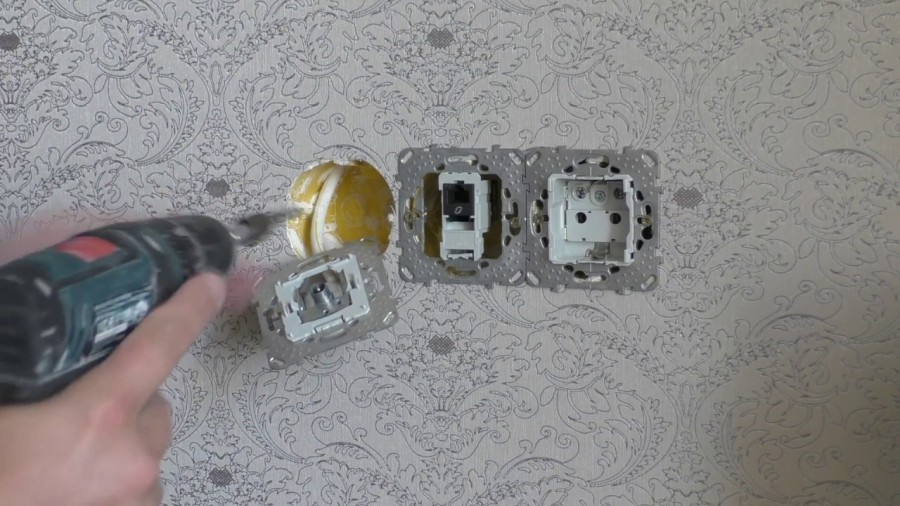

Подключение кабеля

Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.

Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.

В серии Unica он самозажимной, ничего затягивать здесь не нужно. В других марках может присутствовать зажимной винт, который необходимо будет предварительно ослабить и после, подтянуть отверткой.

Обращайте особое внимание, чтобы ”волоски” экрана нигде не соприкасались с центральной жилой. Остается центральным винтом поджать сам кабель и поставить на место внешнюю накладку

Остается центральным винтом поджать сам кабель и поставить на место внешнюю накладку.

Если что-то не понятно и не получается, всегда можно обратиться к инструкции.

За и против

Телевизор – популярный электроприбор. Современная техника оборудована множеством инструментов, функций и расширенных возможностей. Плоская телеаппаратура монтируется на стене, поскольку такое расположение экономит место и выглядит современно

Чтобы техника работала, нужно подключение к сети, поэтому так важно знать, как правильно и грамотно расположить розетки для телевизора

У правильного монтирования оборудования ряд преимуществ:

  1. Возможность спрятать провода, шнуры, идущие от аппаратуры. Убрав их за экран, улучшается внешний вид гостиной или спальни.
  2. Сокращение расстояния между розеткой и ТВ-приемником до минимального. Современная техника имеет тонкий экран, не занимает много места, в отличие от коробок, поэтому смотрится утонченнее и изысканнее.
  3. Найдя подходящее место для разъема, устанавливают крепления и размещают шнуры таким образом, чтобы гнездо не создавало препятствий.
  4. Включение необходимой техники в один блок.
  5. Создание безопасности для детей. Они не дотянутся до разъемов.

Если разъем смонтировать далеко от крепления телевизора, то его потребуется переносить, а это немалый объем работы. Можно воспользоваться удлинителем, но он будет некрасиво проходить через комнату, портя внешний облик помещения.

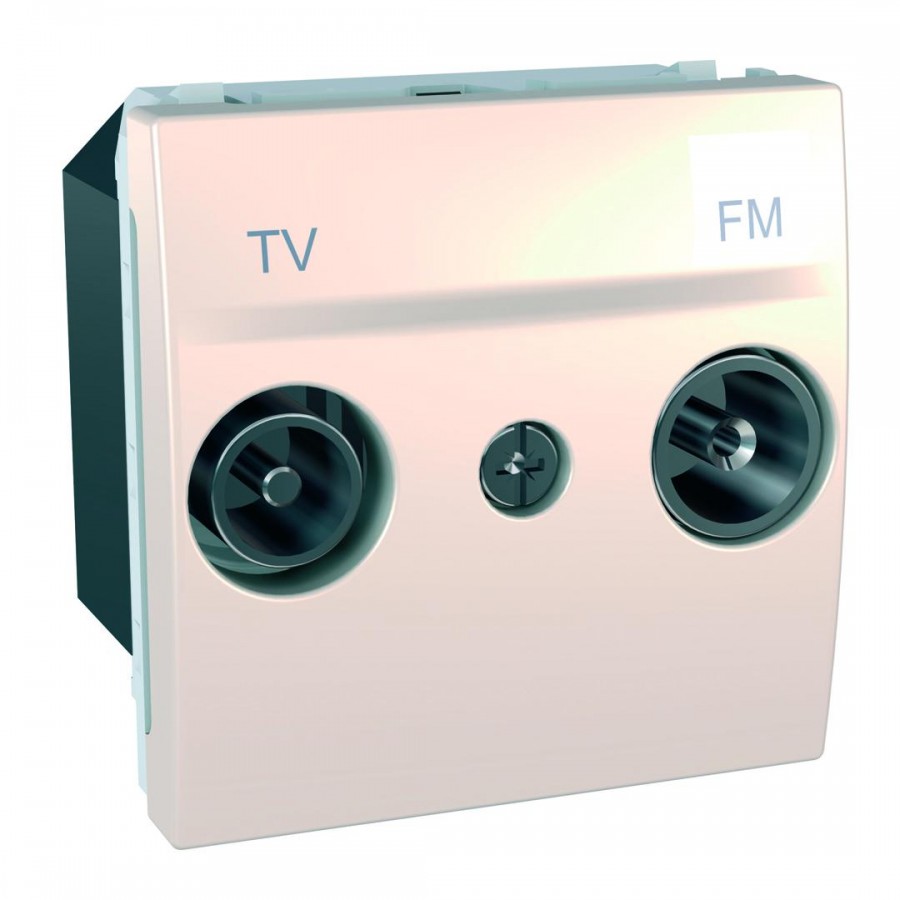

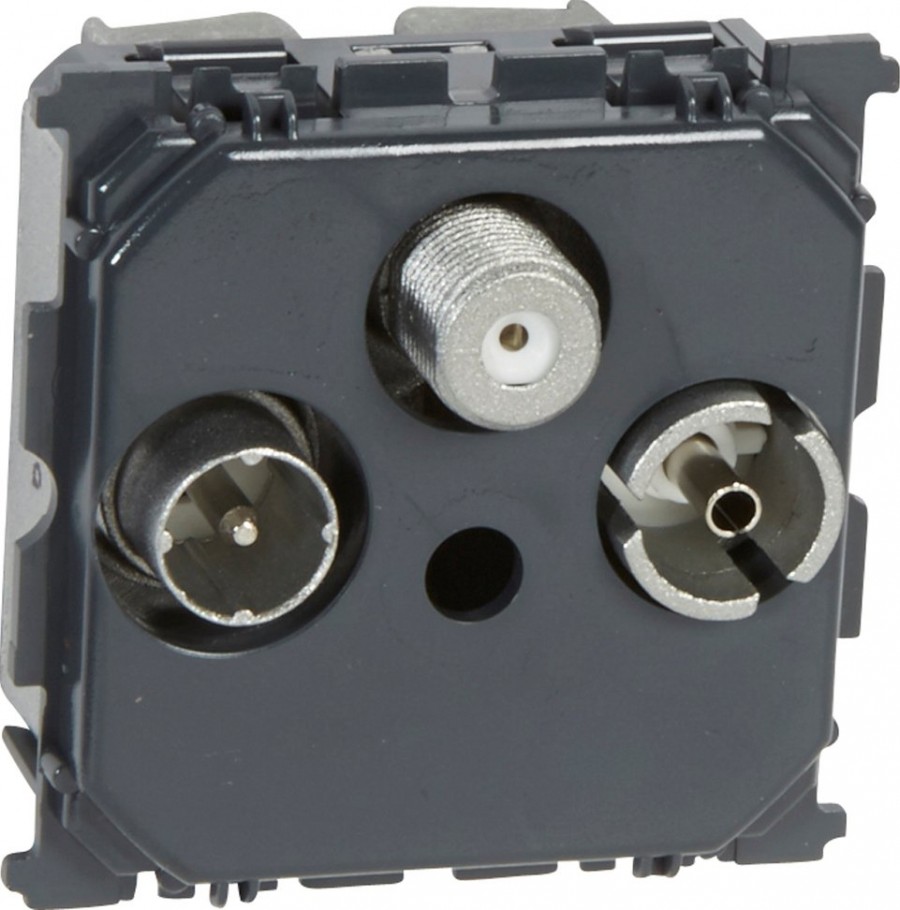

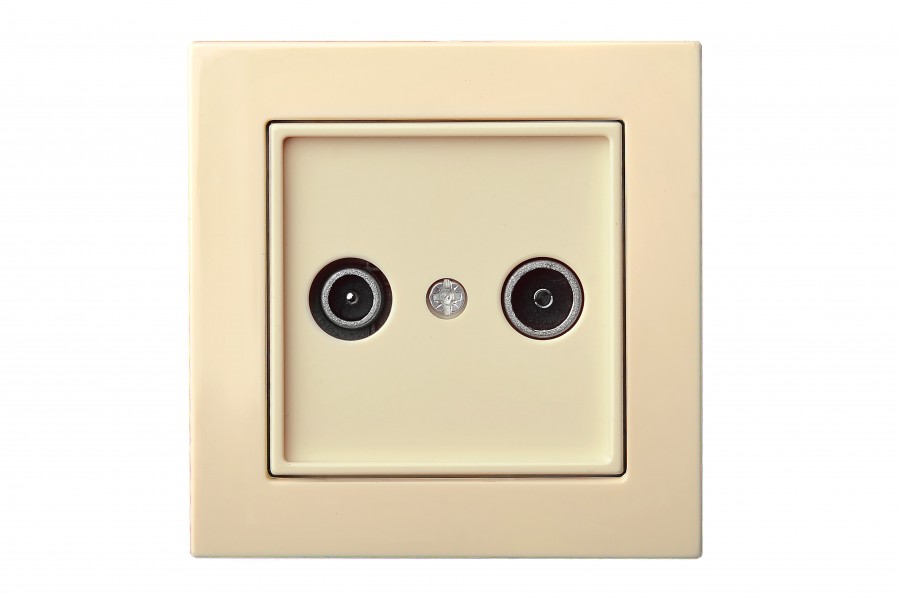

Виды ТВ розеток

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

одиночные

оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

проходные

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением

Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

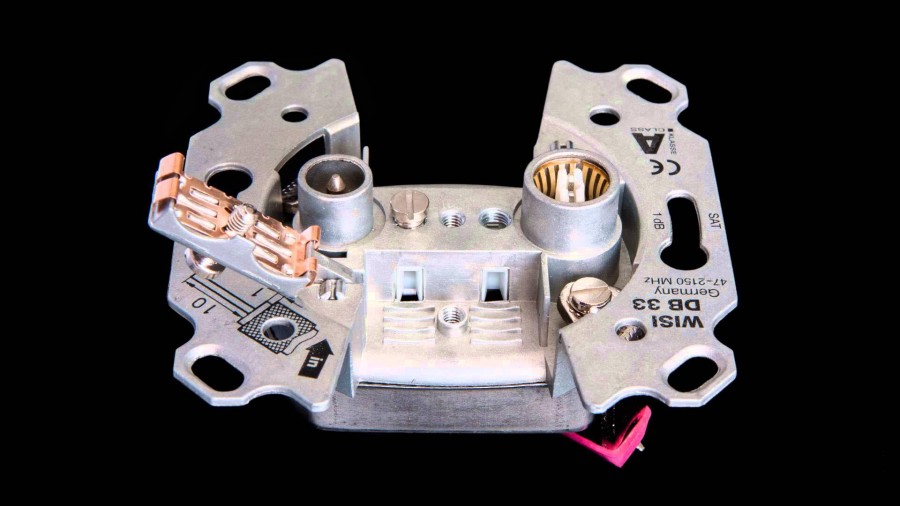

Устройство антенной розетки

Подключение ТВ кабеля к розетке начинается с подбора необходимого устройства. Как правило, в доме необходимо подключить несколько телевизионных приемников, идущих по последовательной схеме. Первая и последующие розетки должны быть проходными, а последняя оконечная.

В этом случае телевизионный сигнал будет более или менее распределен равномерно. Внешне проходная и оконечная розетки могут ничем не отличаться, но поставленные перед ними задачи совершенно разные.

Проходная розетка имеет сквозной канал, на котором затухание сигнала минимально, а отходящий к ТВ приемнику вывод имеет большее затухание.

Оконечная розетка не имеет сквозного канала, она предназначена для непосредственного подключения к нагрузке. В ее электрической схеме могут присутствовать согласующие электронные элементы, позволяющие уравновесить волновое сопротивление линии и телевизора.

Любая розетка имеет корпус, на котором расположены крепежные элементы, плата и F – соединение в виде телевизионного штекера.

Также на корпусе имеется крепежный механизм для монтажа в стене. Чтобы определить, к какому типу относится розетка, можно посмотреть на внутреннюю ее сторону.

Конечные имеют один вход, если не предназначены для подключения двух и более входных кабелей и один выход, расположенный на панели. У проходной розетки имеется также один вход, обычно помечается буквами in и несколько выходов, один из которых соединен с разъемом на панели.

Чтобы понять, как подключить ТВ кабель к розетке, необходимо внимательно изучить маркировку. Рядом с разъемами могут стоять стрелки, показывающие в каком направлении должен идти сигнал

Немаловажную роль играет и сам кабель, обратим на это внимание

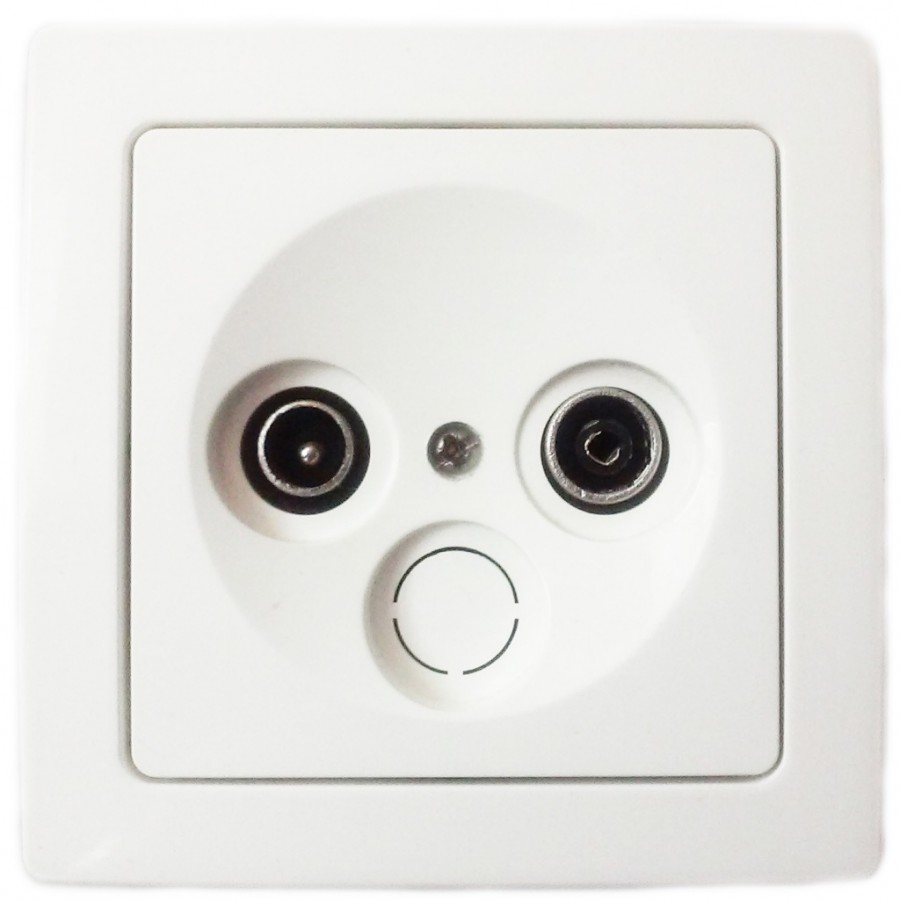

Обзор различных видов ТВ розеток

Каждый тип розетки относится к определенной схеме, самые основные виды указаны в таблице 1.

Таблица 1. Разновидности телевизионных розеток

Название Описание

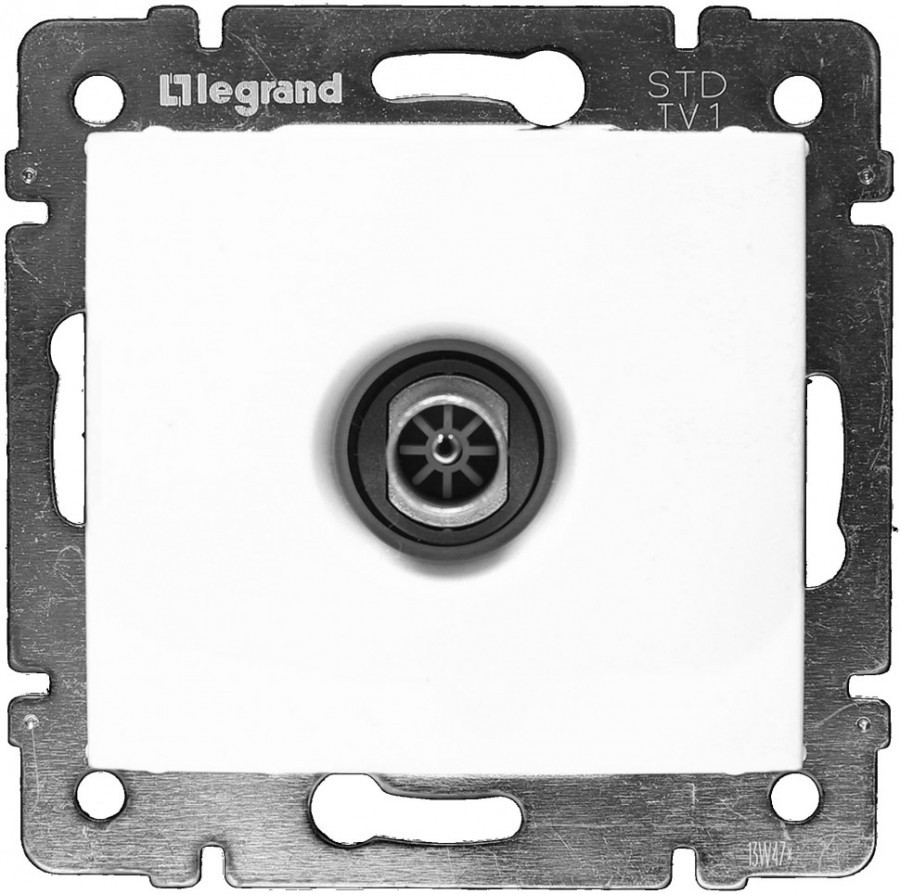

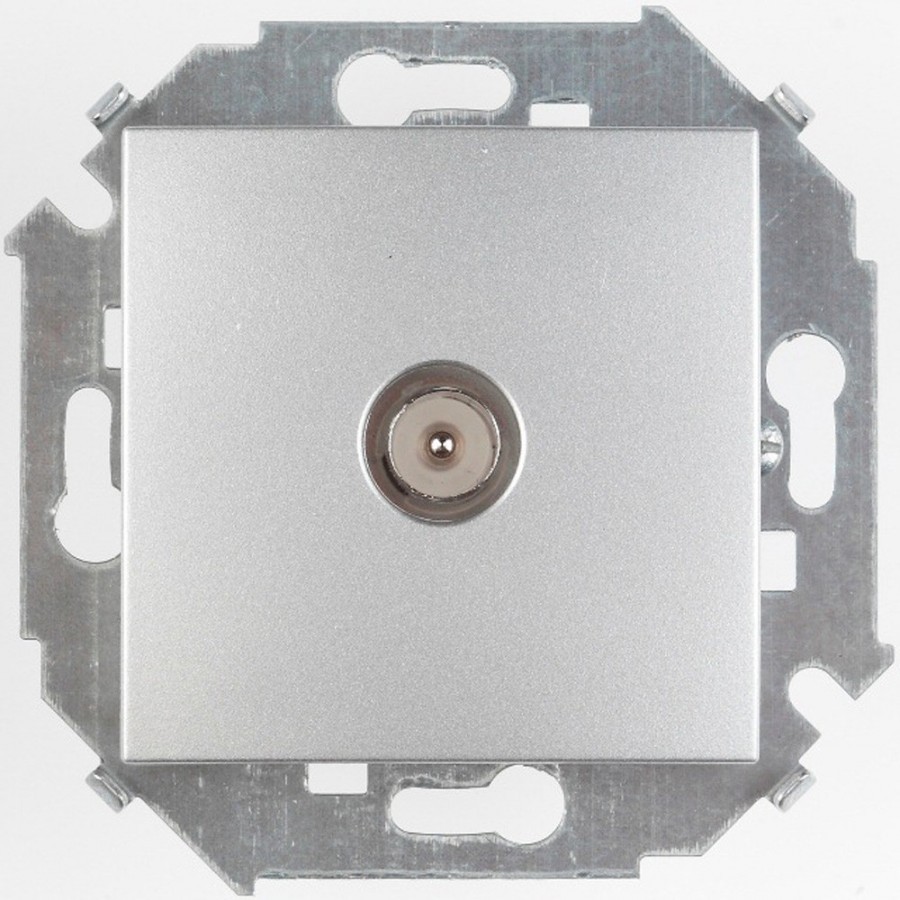

Одиночная Самая простая разновидности теле-розеток. Применяется для подключения только одного вывода. Наличие специальных зажимов и клемм способствует надежному подключению. Уровень сигнала в данной разновидности составляет 1-4 дБ.
Проходная

Конструкция сложнее одиночной, правильный монтаж обеспечивает четкий прием сигнала для себя и последующих пользователей. В ее строение входят 2 разъема:

  • входящие;
  • отступающие.

Зажим производится при помощи винтовых зажимных клемм. Такой тип монтажа не является сложным выполнением.

При падении сигнала, ухудшение изображения происходит лишь на отступающем выводе. Для создания прохождения высокого качества изображения на всех выводах – устанавливаются фильтры для отраженных импульсов. Для снижения электромагнитных помех применяются специальные элементы сопротивления, имеющие резисторные либо емкостные типы.

Оконечная Такой тип ставится в шлейфовой схеме и используется, как конечный элемент. По внешнему виду напоминает тип розетки – одиночную. Если к такой разновидности теле-розетки подключить телевизор, то он будет давать сигналы отражения, проявляющиеся помехами либо иными несоответствиями на других участниках, включенных в цепь. Монтаж выполняют с применением несогласованного сигнала, таким образом будет снижена потеря электроимпульса.

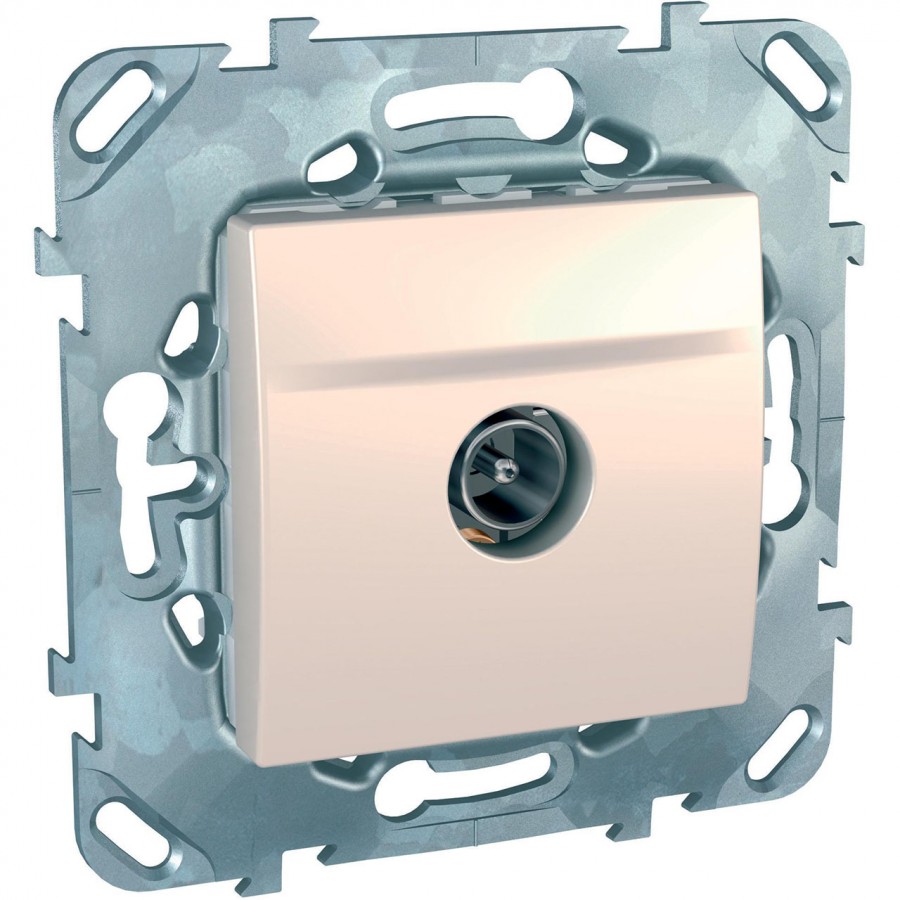

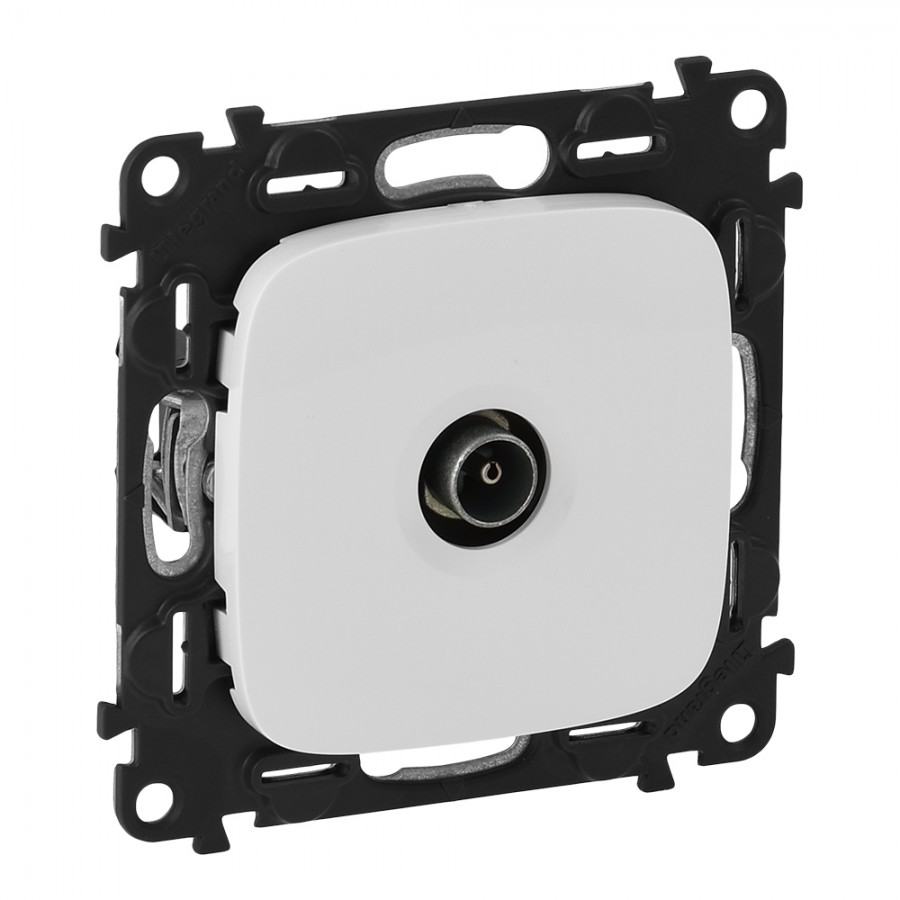

Изображение внешнего вида одиночной телевизионной розетки, используемой для подключения ТВ-кабеляИзображение внешнего вида проходной телевизионной розетки, используемой для подключения 2-х ТВ-кабелейИзображение внешнего вида проходной телевизионной розетки, используемой для конечного подключения телевизионного провода

Тв розетка – советы по выбору, схемы подключения и идеи по размещению (105 фото)

Сегодня в каждом доме обязательно присутствует большое количество техники – компьютер, телевизор, обычно, даже не один.

Не все из этого имеет беспроводное подключение или может работать через Wi-Fi, поэтому в данной ситуации всегда помогает обыкновенный кабель или телевизионная розетка.

Когда предоставляется возможность спрятать все провода в стены, лучше ей воспользоваться, поэтому предстоит тщательно продумать как они будут устанавливаться.

Телевизионная розетка – это оборудование, которое необходимо для устройств без функции беспроводного подключение, которую имеют уже многие девайсы. Таким примером может служить телевизор, которому потребуется подключение к телевизионной, спутниковой или радиосети.

Тв розетка предоставляет пользователю доступ к комфортному пользованию соединением (в процессе установки производиться как можно более эстетичное крепление, провода и кабели убираются в стену или прикрываются плинтусом на полу). А также подобный способ дает возможность подключаться нескольким устройствам при установке и подключению усилителя сигнала для хорошего качества.

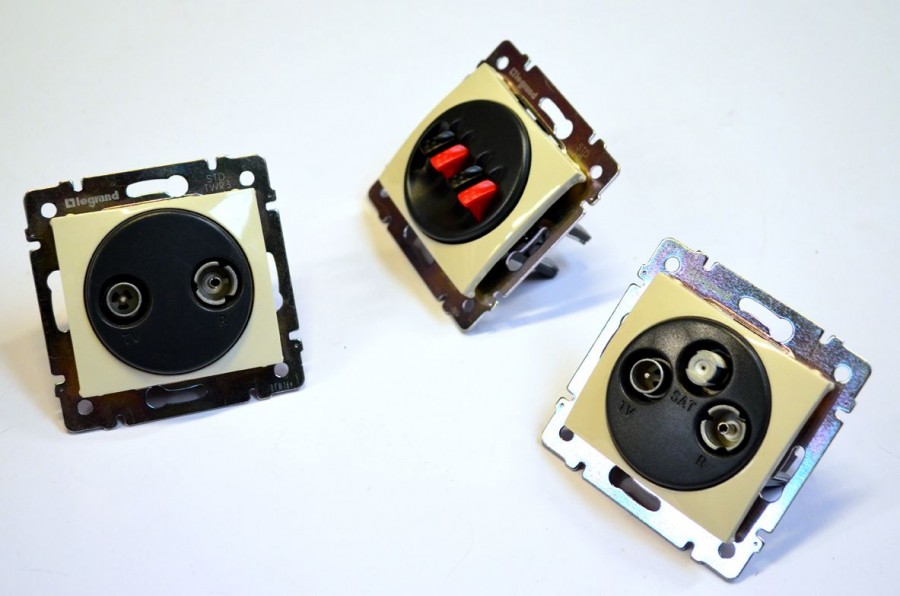

Основные виды

  • Виды тв розеток представлены, следующими вариантами:
  • Простая или одиночная – самая простая из всеобщей разновидности, которая имеет только единственное отверстие для установки кабеля, также мощность которой составляет не более 1,5 децибела, что отличается ее от других вариантов.

В тех случаях, когда розетка приобретается для одного телевизора, следует использовать именно одиночную розетку, это способствует сохранению качества сигнала.

Проходная розетка – представляет собой тройник, конструкция более сложная, чем предыдущий вариант, подключается к телевизору и далее к проходной или оконечной. Использовать такой тип лучше комплексно с необходимым количеством дополнительных розеток.

Оконечная розетка – основная функция такого варианта заключается в том, что она является замыкающей в цепочке проходных. По своему внешнему виду полностью повторяет вид одиночного типа.

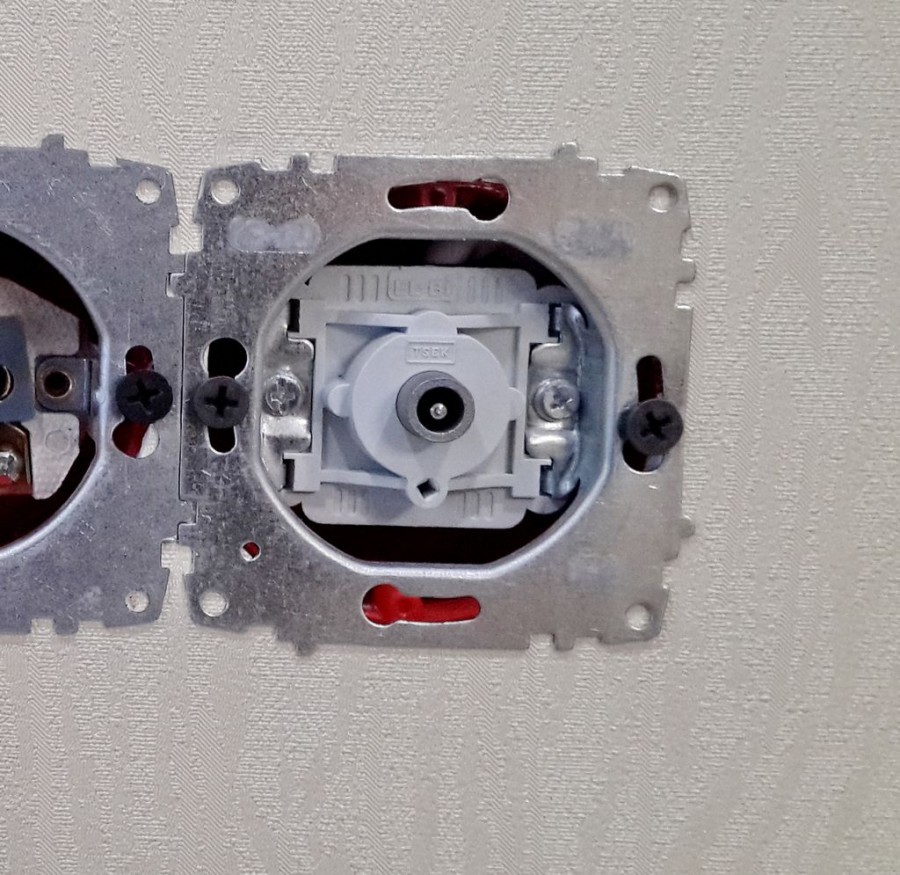

Процесс установки

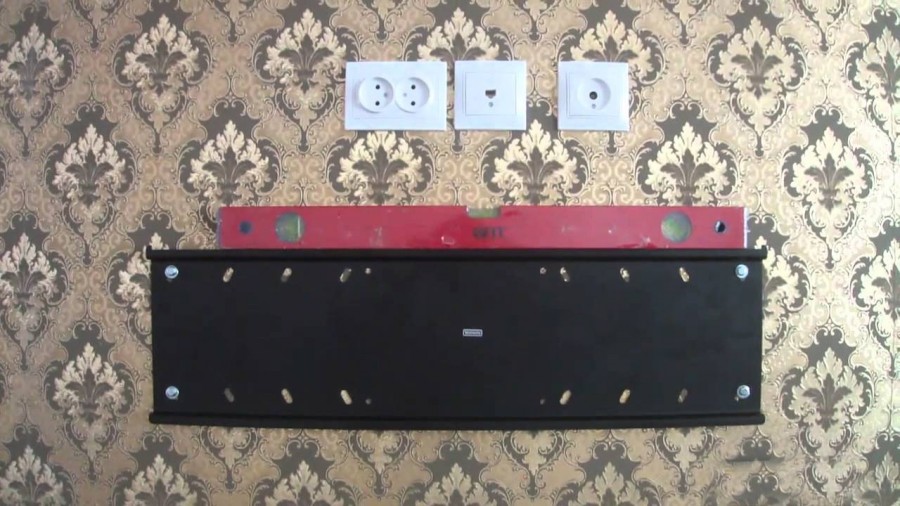

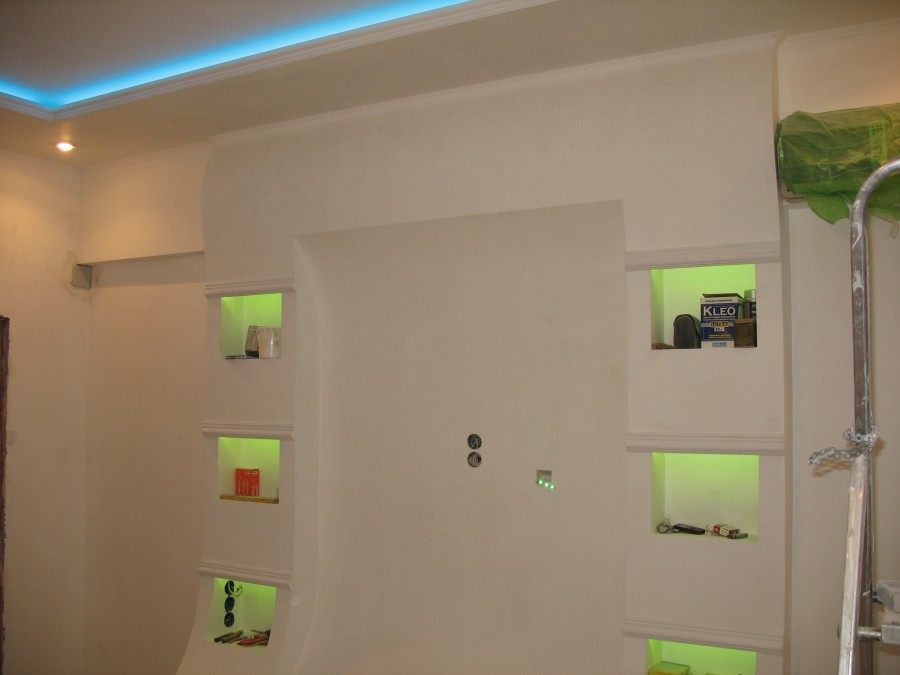

Высота установки тв розетки подбирается относительно индивидуальных критериев, равных высоте на которой будет располагаться ваш телевизор или другой девайс. Ориентироваться нужно на край телевизионного экрана, чтобы провода и шнуры были не видны.

При монтаже тв розетки своими руками, стоит спрятать все кабели в стены, в таком случае они не будет торчать и это избавит их от незапланированных повреждений.

Но в том случае, если желаете обойтись без ремонта, а необходимость в прокладывании кабеля присутствует, подключить кабель к тв розетке можно, используя плинтуса и кабель-каналы.

Инструкция по установке тв розеток

Начать следует с монтажа кабелей. Для этого понадобится некоторое количество приспособлений:

  • При слабо поступающем сигнале будет необходимо усилить теле-импульс, что усилит сигнал и улучшит изображение;
  • Также разделитель тв провода, потому как сигнал будет подаваться общий, а только потом разделится по всем телезрителям;
  • Теле-сигнальный сумматор, соберет вместе сигналы разной частоты и передаст импульс с помощью проводника на ваш телевизор;

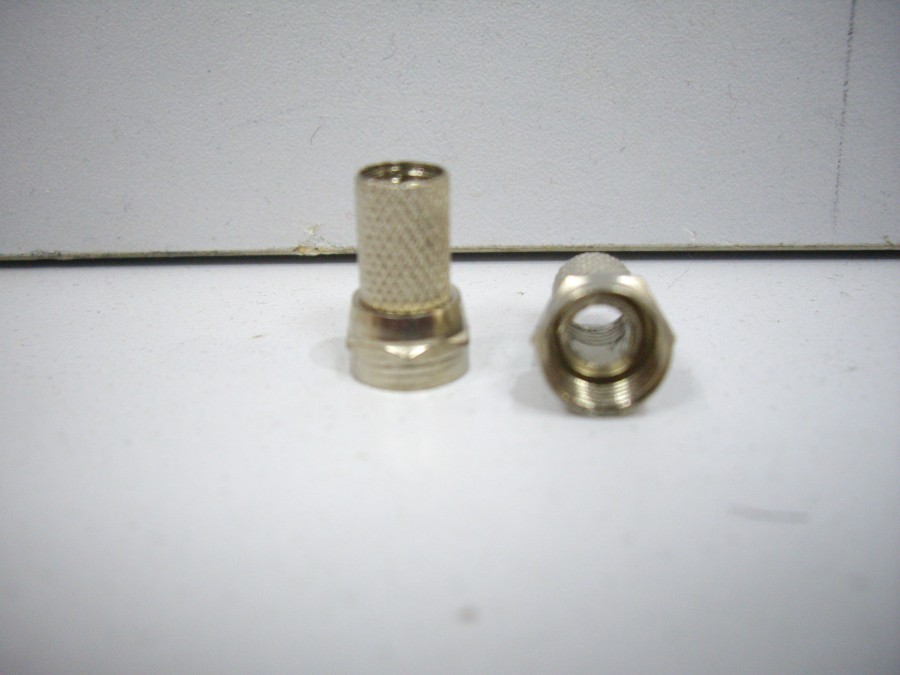

  • Далее необходимы антенные штекера, для закрепления телевизионного кабеля, путем пайки, которая создаст надежное соединение.

Следующий этап – монтаж. В первую очередь, следует определиться с типом крепежа, которые делятся по видам установки розетки:

  • Накладыющаяся
  • Закрытый монтаж
  • Проходная

Далее понадобятся рабочие инструменты для монтажа:

  • сама ТВ-розетка;
  • перфоратор;
  • отвертки разных видов;
  • крепежи;
  • приспособления для удаления изоляции.

Порядок монтажа прибора:

  • По габаритам прибора проделывается отверстие в стене.
  • Непосредственно сама установка и фиксирование устройства.
  • Снятие изоляции провода, контролируем процесс, особенно препятствуем повреждению жила, иначе кабель может перегнуться и обломиться.
  • Закрепляем все с помощью винта.
  • Фиксируем наружной крышкой.

Если все операции проведены правильно и тщательно, то прибор полностью готов к применению.

Подключение телевизора

Рассмотрим, как можно более подробно процесс подключения телевизора к тв розетке, следуйте инструкции, чтобы подключение было произведено верно:

Схемы подключения ТВ розеток

Но с начала давайте определимся как подключить ТВ розетку и какие схемы для этого используются? На данный момент существуют последовательная схема подключения, так называемая «звезда» и смешанная схема. Смешанная схема является производной от первых двух вариантов.

Последовательная схема подключения ТВ розеток

Последовательная схема подключения достаточно проста в реализации, цена ее монтажа на порядок ниже, но в то же время для современного цифрового телевиденья она не подходит. Исходя из этого сфера ее применения постоянно уменьшается.


Проходная схема подключения ТВ розеток

Итак:

  • Суть данной схемы сводится к следующему. От источника сигнала – это может быть антенна или входящий сигнал кабельного телевиденья, подключается первая ТВ розетка. От этой розетки запитывается еще одна, от второй третья и так до нужного нам количества розеток.
  • Для реализации данной схемы используются розетки двух типов – проходная и оконечная. Проходная розетка имеет два ввода для подключения ТВ кабеля. Первый используется для подключения входящего кабеля, а второй для подключения следующей розетки в схеме.
  • Последней в этой схеме должна стоять оконечная розетка. Она имеет только один ввод для подключения кабеля от предпоследней розетки в схеме.
  • Главной особенностью проходных и оконечных розеток является наличие в них специальных фильтров. Дело в том, что любой телевизор при приеме телевизионного сигнала формирует так называемый отраженный сигнал. Он проявляется в виде помех или наложенного изображения на соседнем телевизоре.
  • Дабы избежать в розетках применяются специальные фильтры. Эти фильтры гасят отраженный сигнал. Но и здесь есть определенный нюанс. Дело в том, что такой фильтр гасит не только отраженный, но и основной сигнал.
  • Исходя из этого, перед тем как подключить ТВ кабель к розетке по проходной схеме, вам нужно рассчитать максимально возможное количество розеток в схеме. В этом вопросе нам следует отталкиваться от нормативов ГОСТ 28324-89 который нормирует уровень сигнала в нашей стране.
  • Так для нашей страны действует норматив 57 – 83дБ. Для сравнения в Европе этот норматив составляет 57 – 74дБ. И тут следует отметить, что более высокий уровень сигнала далеко не всегда означает более высокое качество изображения. Зачастую повышения мощности сигнала выше нормируемых значений приводит к обратному эффекту.
  • Исходя из этого, многие производители рекомендуют устанавливать дополнительный усилитель на каждые 3 – 4 розетки.

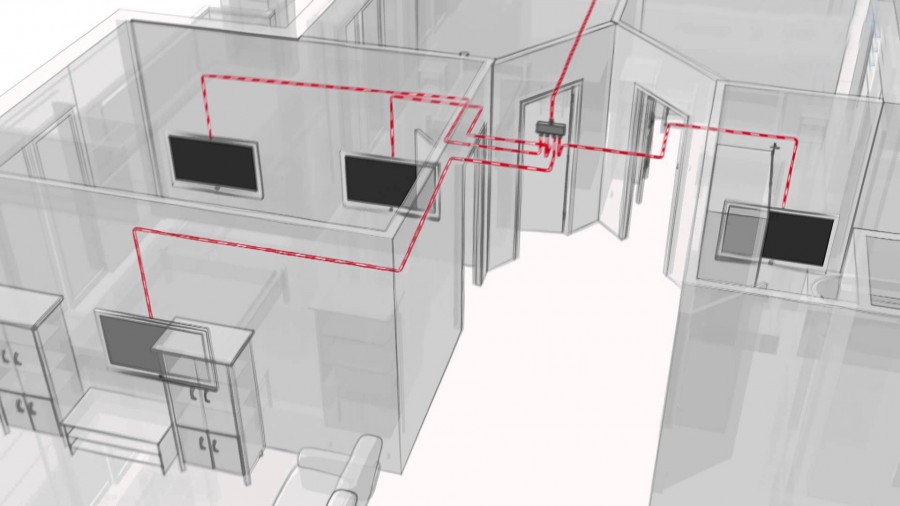

Схема подключения ТВ розеток «звезда»

Подключение розетки ТВ можно выполнить и по так называемой схеме «звезда». Данная схема несколько дороже в реализации, но зато она обеспечивает одинаково качественный уровень сигнала на всех розетках в схеме. Кроме того, она практически не ограничивает нас в их количестве.


Схема «звезда»

  • Суть данной схемы сводится к следующему. От антенны или другого источника сигнала кабель подключается к так называемому сплиттеру или размножителю. Это устройство разделяет сигнал и уже от него подключаются ТВ розетки.
  • Число подключаемых ТВ розеток зависит от количества выводов сплиттера. Оно может колебаться от двух до 32 и более. Для подключения к сплиттеру применяются одинарные розетки.

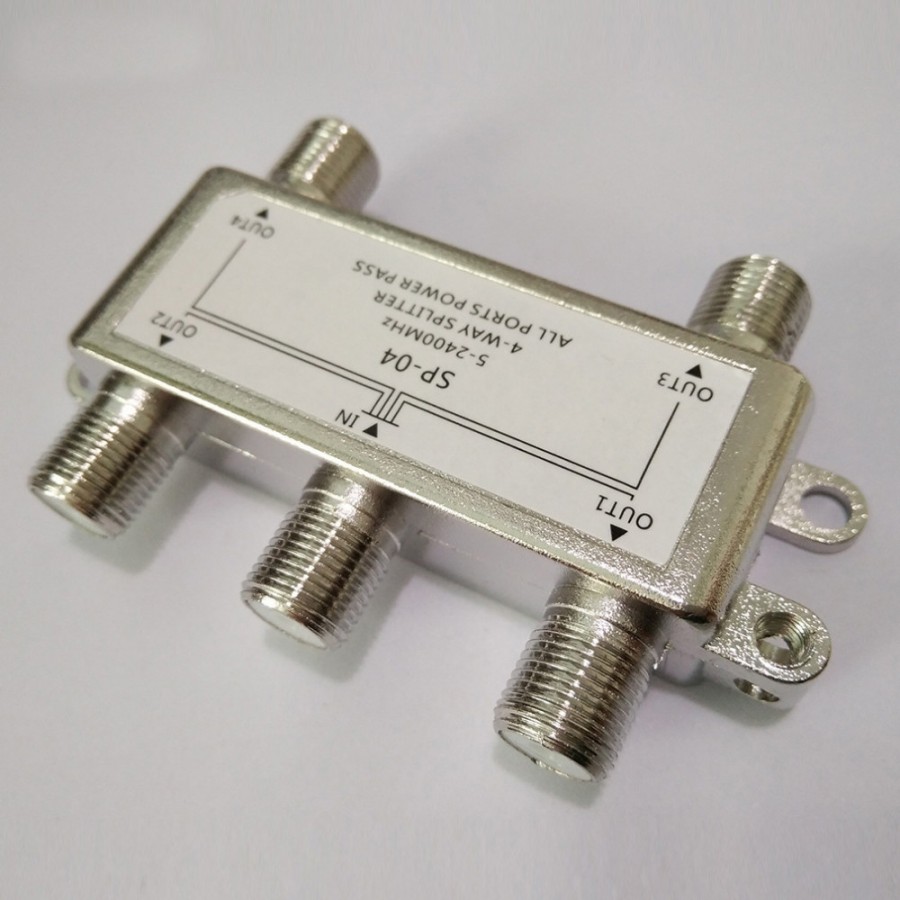

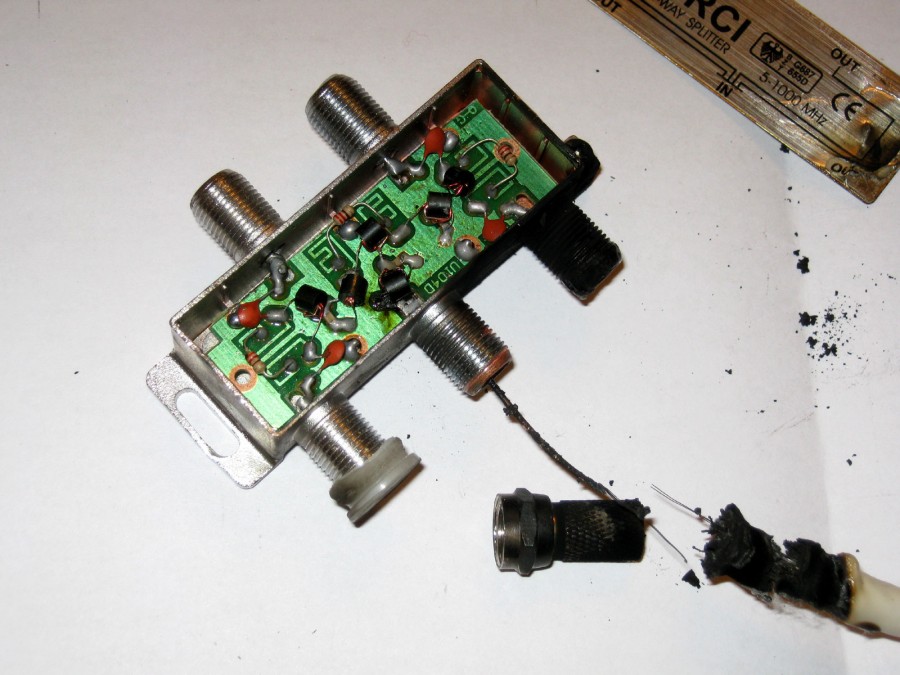

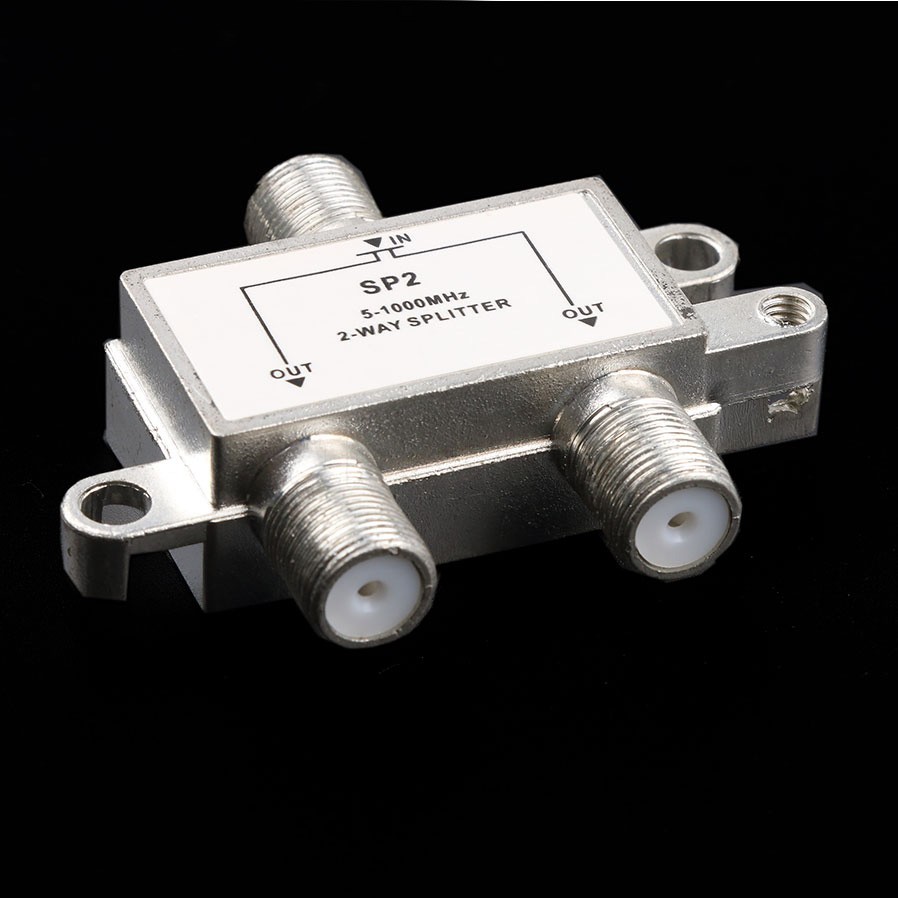

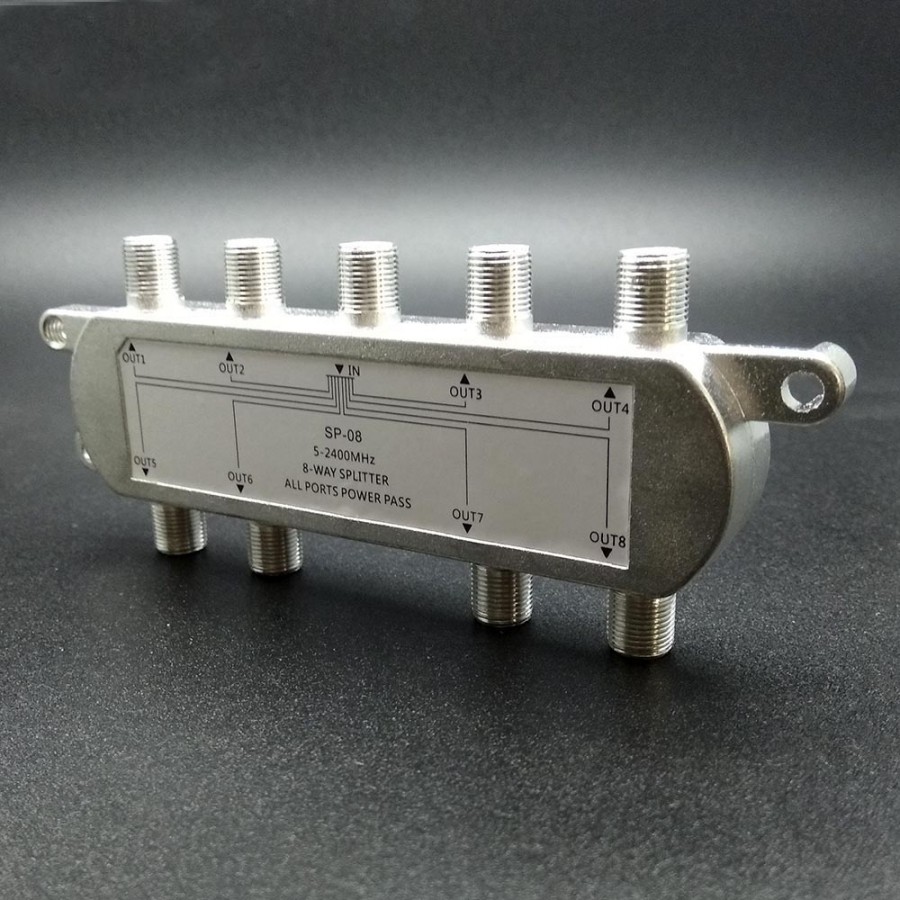

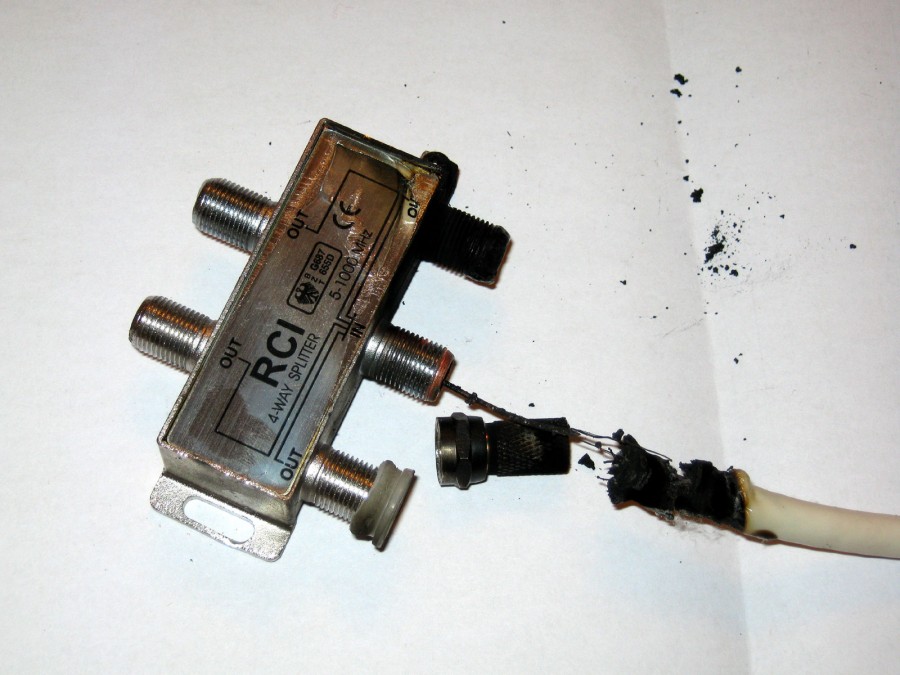

Различные типы сплиттеров

Одинарная розетка не имеет никаких особенностей или встроенных фильтров. По сути это обычный переходник, который за счет переходных процессов на коммутации дает падение сигнала не более 3дБ.


Одинарная розетка ТВ

  • Если входной сигнал слаб, то еще перед сплиттером инструкция советует установить усилитель. Это позволит усилить сигнал на всех розетках ТВ. В то же время это компенсирует падение уровня сигнала в самом размножители. Ведь именно в нем расположена не только схема разделения сигнала, но и схема гашения отраженного сигнала.
  • Смешанная схема подключения является производной от схемы «звезда» и последовательного соединения.


Смешанная схема соединения ТВ розеток

Схема подключения

Чтобы подключить, используют две основные схемы:

  1. Параллельная, также называемая «звездой».
  2. Последовательная, которую называют проходной или «шлейф».

В интернете можно найти ещё большое количество вариантов, и затейливых советов, как подключить телевизионную розетку. Но есть нюанс – все они всего лишь комбинации двух основных видов. Поэтому нет смысла выбирать сложно выполнимые задачи мудреным описанием. Два типа похожи на простые электронные схемы, но при этом используют меньшее напряжение.

Звезда

В прежние времена в доме ставили только один телевизор и видео приемник. Сейчас практически в каждой комнате (в гостиной, в спальне) можно увидеть по ТВ-устройству.

Чтобы подключить аппараты к одному кабелю, который тянется от щитка или антенны, необходимо устройство раздачи – это разветвитель и сплиттер.

Иными словами, это коммутирующий организатор, к которому с одной стороны подключают антенный кабель, и он имеет несколько выходов для телевизоров.

В таком случае используется параллельное подключение, которое хорошо отражается на качестве сигнала. Для бесперебойной работы, нужно выбрать удобное место монтажа. Идеально подходит коридор.

От одной точки проще проводить осветления в разные комнаты. Если один из кабелей повредиться, все остальные системы будут функционировать по-прежнему.

Можно использовать улучшенную схему звездочка, подключив усилитель. Таким образом, это станет гарантом минимизации затухания поступаемого сигнала от видеоприемника. Мощности хватит несколько приемников.

Используя параллельное соединение, нужно использовать простые или оконечные типы. Второй вид предпочтительнее, поскольку поможет избежать помех, если один телевизор используется редко. От простых вариантов они отличаются волновым сопротивлением 75 Ом. Так сигнал уравновешивается.

Шлейф

Это последовательная схема, это на которую можно потратить меньше денег, но при этом качество сигнала станет хуже, чем при подключении предыдущего варианта. В прежние годы использовали только эту схему, но новые технологии вытеснили ее, поскольку работают исключительно с помощью параллельного соединения.

«Шлейф» пригодится, если в доме подключено аналоговое телевидение, и в ближайшее время жильцы не планирует менять его на другие варианты.

В проходных розетках устанавливают специальные фильтры, которые заглушают сигнал. Если фильтр не установлен, то на экране появляется рябь.
При покупке нужно изучить характеристики затухания на проход, что может равняться от 1,5 до 5 ДБ, и на ответвление – от 10 до 15 ДБ. Желательно отдавать предпочтение меньшим параметрам.

Если качество подключения улучшится, сигнал станет слабее, даже если использовать усилитель или авторегулятор. Поэтому если в доме больше 5 приемников, желательно использовать параллельную схему подключения

При этом важно внимательно изучить договор со своим провайдером, поскольку иногда они ограничивают активные точки, а за дополнительные варианты налагают штраф
