Разновидности электрических автоматических выключателей

Как подключить электрический автомат?

Когда в квартире разведена проводка, пришло время установки электрических автоматов и распределительного щитка. Концы всех проводов, которые установлены на стенах, должны быть подписаны, промаркерованые и зачищены для подключения к автоматам.

Электрические автоматы предназначены для включения/выключения общего питания помещения, включая розетки и выключатели для освещения.

Если в доме есть мощное оборудование, требующее большего питания, его следует выводить на отдельные автоматы. Есть, также защитные автоматы, которые называются УЗО, предназначены для защиты человека от поражения током.

Особенности подключения к защитному автомату

Каждый автомат имеет технический паспорт, в котором указаны четкие требования к используемым проводникам:

  • тип крепления;
  • диаметр сечения;
  • величина удаляемой с концов изоляции.

Например, при подключении автомата ВА 47-29 С10, изоляция с конца удаляется на 0,7-1 сантиметр. Затем жила вводится в зазор контактного зажима и фиксируется винтом. Прочность крепежа проверятся опытным путем – нужно как следует потянуть за провод с покачиваниями в разные стороны.

При использовании гибкого провода, наконечники должны иметь соответствующее сечение.

Каким образом подключать автоматы, если они расположены в ряд? В случае, когда на распределительном щитке количество автоматов превышает один и они установлены в ряд, то для их соединения лучше всего использовать не отдельные куски провода, как это бывает на практике, а специальную медную шину. Она подгоняется под нужную длину и затем к ней подключаются фазы выключателей в порядке очередности.

Вот в принципе и все, что нужно знать, чтобы не допустить ошибок при монтаже автоматических защитных выключателей и подключить их самостоятельно, без привлечения профессионального электрика.

Для закрепления материала по теме «Как подключить автоматический выключатель» можно посмотреть соответствующие видео-материалы, которые можно найти в свободном доступе в сети Интернет.

Зачем использовать два и четыре полюса

Вводной автоматический выключатель обязательно должен полностью отключать все фазы и рабочий ноль, т.к. один из проводов вводного кабеля может давать утечку на ноль и если его не отключить, используя однополюсный или 3-х полюсный автоматический выключатель, есть вероятность поражения током.

Утечка при 3-х полюсном автоматическом выключателе

На рисунке видно, что в таком случае весь рабочий ноль в сети оказывается под напряжением. Если использовать вводной автомат, отключающий фазу и ноль, этого можно избежать, следовательно использование четырехполюсного и двухполюсного автоматических выключателей для трехфазных и однофазных электросетей более безопасно.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию

Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Назначение

Отключение цепи происходит, когда ток превышает номинальное значение. Чем он больше, тем выше скорость срабатывания. Кроме того, автомат отключается при коротком замыкании, когда в защищаемой цепи возникает очень большой ток. Здесь отсечка происходит мгновенно.

В качестве примера можно рассмотреть блок соединенных шлейфом розеток, к которому одновременно подключены несколько мощных потребителей. Ток при этом превышает номинал, и силовые провода начинают нагреваться. Чтобы они не оплавились, автомат вовремя отключает цепь.

Реакция устройства подбирается такой, чтобы провода не перегрелись. Автоматический выключатель также защищает подключенные нагрузки. Но человека от прямого воздействия электрического тока он не спасает. Для этого применяются устройства защитного отключения.

Недостатки сумеречных переключателей

Наряду с неоспоримыми преимуществами фотореле имеют и ряд значительных недостатков, о которых тоже стоит упомянуть в данной статье.

В отличие от датчика движения световые датчики не способны освещать определённое место в нужный момент. Свет загорается сразу на всех осветительных приборах, и освещение происходит не совсем рациональным способом. Может работать только одна лампа либо все сразу одновременно.

Данные приборы очень чувствительны к воздействиям извне и погодным условиям. Особенно часто они негативно реагируют на обычную пыль. Также девайс может не совсем адекватно срабатывать при внезапной перемене погоды, например, при наплыве тёмных туч он может «подумать», что наступила ночь и включить освещение.

Фотореле с регулировкой уровня освещения отличаются своим высоким ценником относительно своих аналогов.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Как подключить однофазный автомат.

Однофазный автоматический выключатель выполняет 2-е основные функции: защищает от перепадов напряжения и тепловых перепадов, при нагрузке на кабелях.

Перепады напряжения очень частое явление. Оно может возникнуть при коротком замыкании, после чего напряжение в кабелях может достичь до 100А. Электрический автомат сразу отключает питание. Таким образом, предотвращается повреждение проводки.

Что касается тепловой защиты, то она производит отключение питания в случае превышения, более 5А, номинального ампеража автоматического однофазного выключателя.

Это сделано специально, чтобы исключить ложные отключения автомата, в момент запуска оборудования.

Для бытовой проводки, напряжением 220В и частотой 50Гц, достаточно будет однофазного автомата номиналом 25А.

Автоматы устанавливаются только на фазные провода. Чтобы правильно подключить однофазный автомат, необходимо:

  • установить автомат на специальную металлическую рейку, при помощи тыльных зажимов;
  • затем послабить крепежные винты снизу и сверху;
  • сначала подключаем верхний провод (ввод). Вставляем его в клемму и затягиваем до упора;
  • в нижнюю клемму нужно вставить провод потребителя электроэнергии и закрепить его также до упора.

Монтажные тонкости выключателей

Для всех электрических приборов подобного исполнения определён порядок внедрения в состав электрической схемы.

Монтаж автоматических выключателей – на первый взгляд процедура технически несложная. Однако если учитывать в точности все существующие правила инсталляции, монтажный процесс автоматов можно сравнить с работой по созданию компьютерного программного обеспечения

Установленным порядком, в частности, предполагаются следующие действия монтажников, прежде чем двухполюсные и трехполюсные выключатели будут установлены:

  • прибор должен соответствовать исполнению под текущую схему;
  • корпус автомата не имеет деформаций и повреждений;
  • рычаг включения/отключения чётко срабатывает в режиме ручной активации.

Основание, на которое предполагается инсталляция устройства, необходимо проверить на ровность поверхности. Не допускается монтаж на основания, где за счёт неровной поверхности после крепления корпус автомата подвергается напряжениям изгиба.

Соединение с проводниками сети

Присоединение медных проводников, имеющих сечение 16 – 25 мм2, выполняют через кабельные наконечники (ГОСТ 9688-82). Если необходимо сделать соединение проводниками из меди сечением 4 – 16 мм2, используются кабельные наконечники иного типа (ГОСТ 7386-80).

Применительно к соединениям алюминиевых проводов, используются концевые элементы по аналогии ТАМ-7, соответствующие параметрам ГОСТ 9581-80.

Наконечники проводников, подводимых на контактные зажимы автоматов. Зачастую этот момент игнорируется, проводники попросту скручивают и в таком состоянии подключают к устройству. По сути, такой подход уже считается нарушением. Исключение составляют провода сечением менее 4 мм

Сетевое проводники, подводящие напряжение от источника питания, подключают к верхней группе неподвижных контактов автоматических выключателей. Подводить и подключать проводники необходимо так, чтобы они не создавали усилия на зажимах автомата.

Наконечники следует затягивать контактными зажимами плотно, но без критичных усилий, способных привести к срыву резьбы

Заделке проводников в кабельных наконечниках следует уделять высокое внимание. Обязательно использовать изоляционные трубки, ленту в качестве защитной оболочки

Нюансы расстановки и крепежа

Когда выполняют монтаж нескольких единиц оборудования, требуется соблюдать правила расстановки приборов относительно друг друга. Так, расстояние между близко расположенными приборами следует выдерживать не менее 5 мм.

Установка выключателей в группу. Выглядит вполне красиво и аккуратно. Между тем, в данном случае монтажный процесс выполняется с ошибками. Согласно нормативам, при монтаже в группе расстояние между стенками рядом расположенных приборов должно составлять не менее 5 мм

Минимальные расстояния от металлических частей распределительных устройств: сверху 30 – 50 мм, сбоку 5 – 10 мм, в зависимости от величины подведённого напряжения.

Если на монтаже применяются приборы, конструктивно сделанные в дополнительной оболочке, все монтажные манипуляции с ними производятся при снятой крышке оболочки. Установку крышки выполняют с учётом правильного вхождения поводка приводного механизма. Крепление крышки винтами исполняют равномерно.

По завершении монтажа автоматы обязательно проверяются на чёткость момента включения/отключения.

Монтажные схемы и правила подключения выключателя подробно описаны в этой статье.

Устройство и принцип работы

Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом. Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе. Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно. В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.

Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.

В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.


Рисунок 1. Автоматический выключатель старого образца

Принцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается. Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ. Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.

Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.

Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных дифференциальных автоматов-выключателей и устройства защитного отключения (УЗО).


Рисунок 2. Устройство современного автомата

Благодаря электромагнитному расцепителю механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.

Принцип действия электромагнитного расцепителя.

По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.

Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления. Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание. Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.

Полезные советы

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору

На что необходимо обязательно обратить внимание?

У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки

Это обязательно указывается в паспорте изделия.
Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.

Устройство автомата

Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.

https://youtube.com/watch?v=v53UMXSpc5A

Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора. При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.

Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.

Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.

Электромагнитный расцепитель

Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи, куда был установлен сам автомат, появилось короткое замыкание. Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз). Чтобы не сгорела проводка и бытовые приборы, включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В быту чаще используются типы «А», «В», и «С».

Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем. Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты. Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты. А, значит, сеть будет обесточена.

Тепловой расцепитель

Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия. Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.

Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты. При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма. Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.

Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.

Установка стиральной машины

Стиральная машина на даче без водопровода может быть установлена в любом помещении, где есть возможность подключить насос. Следует иметь в виду, что отработанная вода должна куда-то сливаться, а значит, потребуется специальная емкость или водоотвод.

Если имеется шланг достаточной длины, то легче всего вывести его на дворовую территорию и сливать в заранее подготовленную яму.

Решая, как подключить стиральную машину, стоит обратить внимание на способ с имитацией насосной станции. Для его реализации потребуется небольшое количество расходных материалов, а так же обычный насос – погружной, дренажный, и любой другой, используемый на даче

Материалы, необходимые для подключения:
— насос;
— бочка или другая емкость для воды;
— реле для включения/выключения насоса;
— расходники: крановый шар, тройник, штуцер, переходники, фум-лента.

Если стиральной машины еще нет, то для дачи рекомендуется выбирать с маленьким объемом и, соответственно, небольшим потреблением воды (около 40 л. на 1 цикл). В зависимости от этого подбирается и емкость для воды. Для такого объема достаточно бочки на 100-110 литров.

Подключить стиральную машину автомат без водопровода можно следующим образом:

Собирается система, состоящая из насоса, реле давления, шланга. Объединяется это все при помощи тройника, от которого один шланг идет на стиральную машину, второй к реле давления, третий к насосу. Провода от реле давления (их всего два) подключаются, соответственно, к насосу и к сети в 220V.

Принцип работы реле заключается в следующем: при замкнутом реле в шланге отсутствует давление, насос работает для создания этого давления. Когда стиральная машина открывает электроклапан для заполнения водой, в системе падает давление, и, автоматически, срабатывает реле.

Оно, в свою очередь, запускает насос, который закачивает воду в машинку. Когда барабан наполнен водой в достаточном количестве, электроклапан закрывается и от реле на насос снова подается сигнал, теперь уже об отключении.

Важно! При соединении всех деталей и шлангов необходимо использовать фум-ленту и герметик, во избежание утечек воды и замыкания. Реле давления – довольно дорогой агрегат, поэтому, при желании и знании электрики, можно обойтись без него

Есть два варианта его замены:

Реле давления – довольно дорогой агрегат, поэтому, при желании и знании электрики, можно обойтись без него. Есть два варианта его замены:

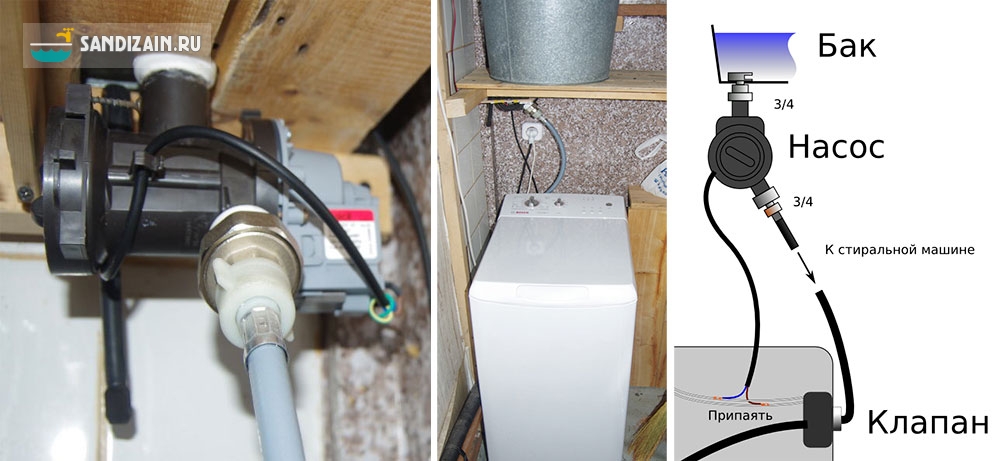

— подключение напрямую к электроклапанам стиральной машинки. Для этого потребуется собрать схему, которая подключается к клапанам и работает, когда хотя бы один из них открыт. Для осуществления этой задачи потребуется вскрывать крышку стиральной машинки;

— подключение с помощью герконов (контакты в колбе из стекла). Геркон будет срабатывать и передавать насосу сигнал на включение, когда открывается клапан и вокруг него создается магнитное поле. Для реализации этой схемы машинку вскрывать не требуется.

Когда схема готова, подключение стиральной машины автомата без водопровода можно считать законченным. Необходимо только наполнить емкость водой и опустить в него шланг.

Выезжая из шумного города на дачу, нет нужды полностью отрываться от преимуществ цивилизации. Если в загородном доме нет централизованного водоснабжения, стирка не обязательно должна быть трудоемкой и ручной. Можно подобрать подходящую модель стиральной машинки для экстремальных условий.

Главное, чтобы в доме была постоянная подача электроэнергии и возможность слива воды.

Если семья живет в загородном доме лишь по выходным, достаточно маленького простого агрегата. Но если дача используется круглый год, то разумнее выбрать машинку с полным набором функций.

Стиральная машина для дачи должна соответствовать основным требованиям:

Компактность. Чтобы машинку можно было легко перевозить.
Небольшая мощность. Электропроводка в сельском доме не всегда надежная.
Маленький расход воды

Это важно, если в бак придется заливать воду вручную.
Небольшой расход электричества.
