Обозначения на электрических схемах выключателей, розеток и лампочек

Виды электросхем, принятых в отечественной практике

Согласно требованиям ЕСКД схема представляет собой графический документ, где специальными значками отмечаются структурные части системы и технологии их соединения. По принятой международной классификации их более 10. На территории РФ используются не все.

Функциональная и структурная схемы

Структурная – простейшая схема, на которой изображение элементов цепи производится квадратами с пояснениями. Такой прием помогает разобраться в особенностях работы системы. Функциональный чертеж содержит подробную характеристику узлов, их электрических связей.

Принципиальная электросхема

Применяется для обустройства распределительных линий и панелей управления. На ней начертаны элементы без взаимного расположения. Принципиальный чертеж бывает:

• однолинейным с силовыми цепями – для земли, фазы и нуля используется одна общая линия;
• полным со всеми узлами и жилами их соединения – электрические коммуникации рисуются в развернутом и поэлементном виде.

Полная принципиальная схема составляется на нескольких листах.

Монтажный чертеж

Содержит план размещения осветительных устройств, розеток и выключателей с указанием способа соединения. Может содержать дополнительную информацию, нужную для электромонтажных работ.

При необходимости сэкономить место на листе и знании маркировки без подписей используется объединенная схема. В ней совмещены указанные выше типы чертежей.

Обозначение розеток

Розетка – коммутационный аппарат, который является частью штепсельного соединения, работает в паре с вилкой, предназначен для подключения электроприборов в сеть.

Обозначение розеток на чертежах выполняется полукругом, от выпуклой части которого отходят одна или несколько чёрточек в зависимости от типа коммутационного аппарата.

На видео показаны основные обозначения электрооборудования:

Розетки по способу монтажа бывают:

1. Наружные (для открытой проводки). Их монтируют на стенной поверхности. Они обозначаются пустым полукругом, не имеющим внутри никаких дополнительных чёрточек.
2. Внутренние (для скрытой проводки). Они монтируются внутри стены, для этого необходимо проделать отверстие и вставить в него специальный подрозетник, напоминающий по форме неглубокий стакан. В схематическом изображении таких коммутационных аппаратов полукруг внутри имеет по центру черту.

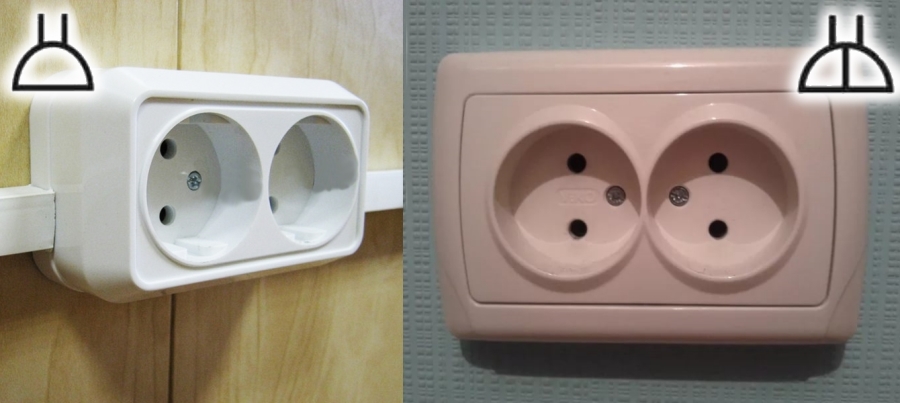

Часто применяют в бытовых сетях сдвоенные розетки. Они представляют собой моноблок, в котором есть два штепсельных разъёма (то есть можно подключить в них две вилки от двух различных электроприборов) и одно установочное место (монтаж производится в один подрозетник). Обозначение сдвоенной розетки на электрической схеме выглядит как полукруг с двумя чёрточками с внешней выпуклой стороны:

В современных бытовых сетях всё чаще используют розетки с заземлением, они гарантируют долгую надёжную работу электроприборов и безопасность людей в плане поражения электрическим током.

Этот провод идёт к общему распределительному щитку, где подключается к специальной клемме заземления. Обозначение такой розетки на электрической схеме выглядит следующим образом:

Как видите, заземление обозначается горизонтальной чертой, которая по касательной примыкает к выпуклой части полукруга.

Уже не редкость, когда для современного дома подводится не однофазная электрическая сеть, а трёхфазная. Некоторые потребители электроэнергии требуют напряжения именно 380 В (отопительные котлы, водонагреватели, электрические плиты). Для их подключения применяют трёхполюсные розетки с защитным заземлением. Коммутационные аппараты такого типа имеют пять контактов – три фазных, один нулевой и ещё один для защитного заземления. Розетка трёхполюсная обозначается с тремя чёрточками с внешней стороны полукруга:

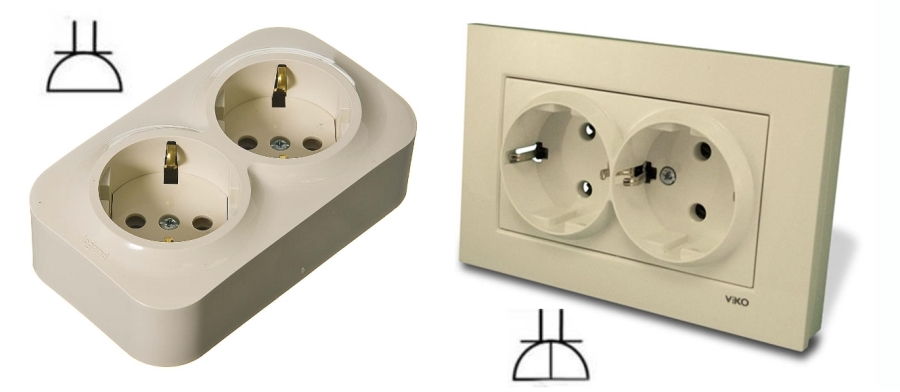

А вот так выглядят условные обозначения розеток сдвоенных, с защитным заземлением:

Иногда вы можете увидеть обозначение розетки, у которой полукруг внутри полностью закрашен чёрным цветом. Это означает, что коммутационный аппарат влагостойкого исполнения, он оснащён защитной крышкой, которая исключает возможность попадания в розетку влаги или пыли. Степень защиты подобных элементов маркируется специальными символами:

• Две английские буквы IP обозначают само понятие, что розетка имеет определённый уровень защиты.
• Затем следуют две цифры, первая из которых означает степень защиты от пыли, вторая – от влаги.

На схеме розетки со степенью защиты IP 44-55 выглядят так:

Если у них есть контакт защитного заземления, то соответственно добавляется ещё горизонтальная черта:

Если делать схему электропроводки в специализированных программах, то на видео пример чертежа в AutoCad:

https://youtube.com/watch?v=MlHD4WczKck

Как правильно обозначаются розетки и выключатели на схемах

Любой правильный ремонт или стройка начинаются именно с чертежа, и от того насколько грамотно он составлен, порой зависит абсолютно все. Ведь на чертеже не только обозначается где и как будут прокладываться питающие провода, но также указываются распределительные коробки, розетки и выключатели и каждый из этих элементов имеет свое условное обозначение. В этой статье я вам расскажу, как обозначаются розетки и включатели открытого, скрытого размещения и многое другое.

Нормативные документы

Для того, чтобы в каждом конкретном случае энергетик не придумывал «велосипед» и составленную схему мог прочитать абсолютно любой энергетик были введены стандарты, данный материал основан на ГОСТ 21.210-2014 . В качестве основы взяты элементарные геометрические фигуры, комбинируя оные и можно получить условное обозначение того или иного элемента.

Как изображаются розетки

Начнем мы наше с вами рассмотрение с самых простых розеток внешней установки: итак, условное обозначение их таково:

Это были розетки без заземления, а с заземляющими контактами скрытого монтажа, они рисуются следующим образом:

Если взглянуть на схемы, где обозначены розетки в ванной комнате, то можно увидеть, что внутренняя часть их закрашена. Это означает, что эти розетки имеют повышенную защищенность от влаги IP 44 или даже IP 55.

Компьютерные розетки обозначаются так:

Единственным нюансом является тот фактор, что по ГОСТу непонятно каким образом обозначать влагозащищенную розетку внутренней установки.

Вроде с розетками все более-менее понятно, давайте теперь узнаем как же обозначаются выключатели.

Условное обозначение выключателей

Изображение выключателей так же стандартизировано и представляют собой окружность с черточкой в верхней половине с крючком на конце:

Выключатели скрытой установки изображаются следующим образом

Все выше представленные выключатели относятся к коммутационным аппаратам с защитой IP 20-23. Обозначение влагозащищенных выключателей от обычных отличается лишь тем, что у защищенных закрашивается окружность.

Проходные переключатели обозначаются следующим образом:

Зачастую, для экономии места и денег выбираются так называемые совмещенные блоки, в состав оных входит, например, розетка и выключатель. Такие гибриды имеют свое собственное изображение, оные давайте рассмотрим более подробно.

Вывод

Вот таким образом и обозначаются розетки и выключатели согласно действующему ГОСТу. Эта информация позволит вам грамотно прочитать, а так же составить схему проводки в вашем доме или квартире.

Как правильно разместить розетки на кухне: три уровня высоты

Нельзя не сказать о том, что трехуровневая система размещения розеток признана специалистами наиболее эффективной. Именно поэтому стоит придерживаться именно ее:

• первый уровень предназначен для крупных бытовых приборов, и, как правило, расположен на высоте от 10 до 30 см;
• второй уровень, средний, используется для большей части бытовой техники. Обычно их монтируют в кухонном фартуке и используют чаще всех прочих. Высота розеток на кухне над столешницей составляет примерно 10-20 см;
• верхний уровень – те самые розетки, в которые подключают кухонную вытяжку, а также светильники, которые получают питание через электровилку. Высота таких розеток от пола 2 м и более.

Самым удобным считается трехуровневый способ расположения розеток на кухне

Видео по теме

Также рекомендуем посмотреть несколько видео, которые откроют для вас полное понимание того, как выглядит обозначение розеток и выключателей на схемах, используемых во время электромонтажа любой сложности. Посмотрев этот ролик, вы поймете, как читать обозначения розеток и выключателей:

https://youtube.com/watch?v=VKMdk2kPdi8

В этом видео подробно рассказывают, как нарисовать розетки и выключатели на электрических схемах.

https://youtube.com/watch?v=zHJXlr-sxws

Рекомендуем прочесть: как правильно подключить розетку.

Есть три основных вида обозначения розетки, это штепсельная, под номером один, штепсельная и накладная розетки с контактом для подключения заземления – соответственно под вторым и третьим номером.

Общее, что объединяет эти изображения, это полукруг с входящей центральной линией. Данный полукруг может быть полностью окрашен в черный цвет, а так же иметь множество входящих линий, показывающих число полос, защитных контактов, выключателей. Подробнее в прилагаемой таблице с условными обозначениями, которые соответствуют ГОСТу.

Розетка на два полюса (фаза+ноль) без заземления накладная или открытой установки – полукруг лежащий на разрезе, сверху одна вертикальная полоска, если полоски две, то розетка сдвоена.

Розетка на два полюса (фаза+ноль) с заземлением накладная или открытой установки – полукруг лежащий на разрезе, сверху одна горизонтальная полоска, лежащая на полукруге и от неё отходит одна вертикальная полоска, если из углов отходят ещё две полоски, то розетка трёхполюсная, т.е. на 380 Вольт.

Розетка на два полюса (фаза+ноль) без заземления встроенная или скрытой установки – разрезанный одной линией полукруг лежащий на разрезе, сверху одна вертикальная полоска, если полоски две, то розетка сдвоена.

Розетка на два полюса (фаза+ноль) с заземлением встроенная или скрытой установки – разрезанный одной линией полукруг лежащий на разрезе, сверху одна горизонтальная полоска, лежащая на полукруге и от неё отходит одна вертикальная полоска, если из углов отходят ещё две полоски, то розетка трёхполюсная, т.е. на 380 Вольт.

Розетка на два полюса (фаза+ноль) с заземлением встроенная или скрытой установки – разрезанный одной линией полукруг лежащий на разрезе, сверху одна горизонтальная полоска, лежащая на полукруге и от неё отходят две вертикальные полоски.

Розетка на два полюса (фаза+ноль) с заземлением накладная или открытой установки – закрашенный полукруг лежащий на разрезе, сверху одна горизонтальная полоска, лежащая на полукруге и от неё отходит одна вертикальная полоска, если без горизонтальной полоски, то розетка без заземления.

Если розетка находится в одном блоке вместе с выключателями, то к ним пририсовывается значок в форме буквы «Т»

Перед прокладкой электрических сетей в доме или квартире в обязательном порядке составляется монтажная схема. Кроме кабельных линий, в ней наносится множество других условных знаков. Поскольку большинство монтажных работ может быть выполнено самостоятельно, необходимо правильно читать и расшифровывать обозначение розеток и выключателей на чертежах. Такие знания позволят избежать ошибок при установке, а каждое изделие займет свое место, отведенное на схеме.

Классификация выключателей и их обозначение на строительных чертежах и планах

Автоматические и проходные типы выключательных устройств делятся между собой по таким параметрам:

• способ установки;
• метод подключения;
• тип активации и деактивации.

В зависимости от вида монтажа

По методу установки выключательные устройства делятся на внутренние и наружные либо встроенные и накладные. У первого типа переключателей сам механизм активации и деактивации утапливается в стену, он используется при организации скрытых соединителей. Наружные выключатели устанавливаются при укладке открытой проводки либо при отсутствии возможности монтажа встроенных.

Маркировка переключательных устройств по типу монтажа

В зависимости от способа коммутации

По методу подключения приспособления могут разделяться на выключатели, оборудованные винтовыми либо безвинтовыми зажимами. При первом способе коммутации проводники прижимаются к пластинным элементам, для чего используется специальный болт. Основной недостаток такого типа подключения заключается в ослаблении контакта со временем, поэтому потребителю придется периодически подкручивать винт.

Использование устройств безвинтового типа во многом упрощает процедуру установки. Благодаря конструктивным особенностям обеспечивается качественный контакт кабеля с токопроводящей арматурой.

В зависимости от типа выключения и включения

В этой категории устройства делятся на:

1. Поворотные приспособления появились в продаже достаточно давно и сегодня относятся к категории ретро-устройств.
2. Переключатели кнопочного типа предназначены для управления освещением помещений. Практика показывает, что такие приборы удобные в использовании.
3. Клавишные устройства — самый распространенный на сегодня вариант. Они используются в большинстве современных жилых домов и офисных зданий, наличие нескольких кнопок позволяет управлять группой осветительных приборов.
4. Устройства, оснащенные контроллерами движения, автоматически активируют свет в помещении при появлении в нем человека. Для выполнения этой функции используются специальные инфракрасные датчики. Принцип действия таких контроллеров основан на фиксации уровня излучения в поле действия устройства, как правило, пироэлектрического. Сам датчик присутствия обычно имеет достаточный угол обзора и устанавливается на потолке помещения. Некоторые устройства позволяют не только определить появление человека или домашнего животного в комнате, но и изменить интенсивность освещения.
5. Веревочные модели оснащаются шнуром для активации и отключения света и характеризуются экзотическим видом. Обычно они устанавливаются в местах, где тяжело дотянуться до осветительного оборудования.
6. Сенсорные устройства позволяют активировать и выключать свет в комнате по одному прикосновению пальца до рабочей поверхности.
7. Беспроводные изделия и димеры функционируют на основе подключения к осветительному оборудованию по Блютуз или Wi-FI каналам связи.

Обозначения выключательных устройств разных типов

Принципы проектирования однолинейной схемы электроснабжения

При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).

Что должна включать однолинейная схема электроснабжения

На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:

граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;

Отображение зоны балансовой принадлежности на схеме электроснабжения объекта

вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;

• приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5Ампер;
• информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
• длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
• технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
• данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания

Читать также: Магнитный угольник для сварки своими руками

Этапы проектирования

Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.

В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:

1. Запрос и получение технических условий;
2. Разработка однолинейной схемы электроснабжения на основании полученных документов;
3. Согласование разработанной документации в организации, выдавшей технические условия.

Вариант оформления технических условий на электроснабжение

Правила оформления, требования ГОСТов

При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:

• ГОСТ 2.709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
• ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
• ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
• ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».

Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.

Расчётная однолинейная схема электроснабжения жилого дома

Условные обозначения, используемые при составлении однолинейных схем

Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.

Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так

Приборы электрического освещения изображаются следующим образом

Силовые трансформаторы и трансформаторы тока изображаются так

Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ

Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом

Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так

Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании

Однолинейная схема электроснабжения своими руками | ProElectrika.com

Графическое отображение схем электроснабжения

Схемой называется графическое отображение элементов той или иной конструкции, указанных на чертеже. Кроме того, бывают схемы электронных устройств, в том числе интегральных и изложения какого либо материала в упрощенном виде. Однолинейная схема энергоснабжения, например, частного дома, тоже не является исключением из основного определения.

Касательно термина «однолинейная схема электроснабжения» понимается графическое изображение трех фаз питающей сети и соединяющих различные электрические элементы в виде одной линии. Это введение условного обозначения значительно упрощают и делают не громоздкими схемы электроснабжения. По определению электрическая схема является документом, содержащим в виде обозначений и изображений составные элементы изделий, принцип действия которых основан на использовании электрической энергии и их связи между собой. Правила, согласно которым выполняются все виды электрических схем, в том числе и однолинейная схема электроснабжения, определены ГОСТ 2.702-75, а выполнение схем цифровой электроники и вычислительной техники определяются ГОСТ 2.708-81. Условное отображение трехфазного напряжения питания, для примера, приведено на рисунке «а», а его упрощенное отображение, которое и явилось причиной появления однолинейных схем отображено на рисунке «б».

Кроме того, чтобы визуально отобразить на схемах трехфазное подключение, используют несколько обозначений, таких как перечеркнутая линия с цифрой «3», расположенной рядом с вводом или выводом проводки, и прямая линия, перечеркнутая тремя косыми отрезками. Для однолинейных схем электроснабжения обозначения приборов, пускателей, контакторов, выключателей, розеток и прочих элементов применяют согласно ГОСТ и европейских правил конструирования, проектирования и монтажа электроприборов.

Линейная схема электроснабжения, примеры которой приведены на рисунках 1 и 2, отображает простейшее соединение и взаимодействие элементов освещения, силового питания и розеток для бытовой техники.

Промышленные схемы обеспечения электроэнергией предприятий и подключения оборудования не имеют принципиальных различий с однолинейной схемой электроснабжения частного дома или другого сооружения.

Виды схем электроснабжения

При проектировании систем электроснабжения различают схемы эксплуатационной ответственности, балансовой принадлежности, исполнительные и расчетные, которые призваны отобразить как планируемые работы, так и существующую систему или разделение систем по потребителям с целью установления границ безопасности.

Исполнительная схема электроснабжения

представляет собой документ, составленный на действующем объекте, отображающий текущее состояние сетей, приборов, входящих в эти сети, и рекомендации по устранению недостатков и дефектов, если таковые были выявлены в результате проведения соответствующего комплекса мероприятий.

В случаях проектирования новых строительных объектов составляется расчетная установочная схема. Такой элемент строительного проекта включает в себя структурную электрическую схему, функциональную электрическую схему, монтажную электрическую схему, а при необходимости кабельные планы и принципиальные электрические чертежи. Кроме того, если составляется, например, схема электроснабжения коттеджа, то в соответствии с последними тенденциями загородного строительства в нее включается проект пожарной безопасности.

Структурные схемы

представляют общую информацию об электроустановке, выраженную в указании взаимосвязей силовых элементов, таких как трансформаторы, распределительные щиты, линии электропередач, точки врезки и прочее.

Функциональные схемы

выполняются в основном для абстрактной передачи функций механизмов, к которым выполняется электроснабжение, их взаимодействие между собой и влияние на общую обстановку с точки зрения безопасности. Применяют такие проекты в основном при проектировании промышленных объектов с высокой наполняемостью площадей машинами, механизмами и оборудованием которые на схеме могут быть обозначены любым способом удобным проектировщику. Кроме того в этих документах часто не указывают размеры объектов, и они не являются планировочными документами.

Принципиальные схемы

принято выполнять в соответствии с ГОСТ и стандартами, действующими в странах не входящих ранее в состав СССР. Стандарты, действующие в мировом сообществе, отвечают требованиям национальных производителей согласованных с государственными органами. К ним относятся стандарты IEC, ANSI, DIN и другие.

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

• Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
• В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
• Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
• Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
• Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Условное обозначение розеток на чертеже

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

• крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
• черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
• если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Условное обозначение выключателей

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

• конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
• конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Обозначение блока выключателей с розеткой

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Автоматический выключатель на обычных и однолинейных схемах

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Изображение УЗО и дифференциального автомата на схемах

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Схема реле контроля напряжения

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Условные обозначения светильников

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.

Руководящие документы

Для того чтобы унифицировать обозначения, используемые в электрических схемах, еще в советское время был принят ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

В соответствии с этим документом, для обозначения всех элементов электросети используются простейшие геометрические фигуры, позволяющие легко наносить, а также идентифицировать тот или иной элемент на электрической схеме.

Жесткие требования к выполнению подобных чертежей исключают путаницу и двоякое толкование всех нанесенных на схеме символов, что крайне важно при выполнении монтажных работ в электрической сети

Условное обозначение розетки на схеме

Одним из наиболее распространенных элементов домашней электросети является электрическая розетка. На схеме она может выглядеть в виде различных обозначений, которые зависят от типа и конструкции этого устройства.

Важнейшим этапом обустройства электрической проводки является составление плана размещения всех ее элементов.

Грамотное нанесение на электрическую схему всех составных частей электросети обеспечивает правильность планирования необходимого количества материалов, а также высокий уровень электробезопасности.

Совет

Правильно составленная схема значительно облегчает выбор типов необходимого оборудования.

План электрической проводки составляется с учетом масштаба помещений и особенностей его планировки.

Руководящие документы

Для того чтобы унифицировать обозначения, используемые в электрических схемах, еще в советское время был принят ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

В соответствии с этим документом, для обозначения всех элементов электросети используются простейшие геометрические фигуры, позволяющие легко наносить, а также идентифицировать тот или иной элемент на электрической схеме.

Жесткие требования к выполнению подобных чертежей исключают путаницу и двоякое толкование всех нанесенных на схеме символов, что крайне важно при выполнении монтажных работ в электрической сети

Обозначения элементов открытой установки

Простейшая двухполюсная электрическая розетка открытой установки без заземляющего контакта изображается на электрической схеме в виде полукруга с чертой, проведенной перпендикулярно к его выпуклой части.

Обозначение сдвоенной розетки отличается от предыдущего наличием двух параллельных линий. Графический символ, соответствующий трехполюсному изделию, представляет собой полукруг, к выпуклой части которого примыкают три линии, сходящиеся в одной точке и расположенные веером.

Розетки для скрытой электропроводки

Скрытая электропроводка является наиболее распространенным типом домашней электрической сети. Для ее прокладки используются устройства, встраиваемые в стену при помощи специальных монтажных коробок.

Единственным отличием обозначения подобных розеток от приведенного выше рисунка является перпендикуляр, опускаемый от середины прямого отрезка к центру окружности.

Устройства с повышенной защитой от пыли и влаги

Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия.

Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).

Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.

Выключатели

Выключатель на схеме обозначается в виде окружности, к которой под углом 45 с наклоном в правую сторону проведена черта, имеющая на конце один, два или три перпендикулярных отрезка (в зависимости от количества клавиш изображаемого выключателя).

Изображение выключателей скрытой установки такое же, только отрезки на конце наклонной черты проводятся в обе стороны от нее на одинаковое расстояние.

https://youtube.com/watch?v=o6JdksrVH6A

Стоит обратить внимание на изображение проходных выключателей, которое напоминает два обычных выключателя, зеркально отраженных от центра одной окружности

Блоки розеток

Нередко в плане домашней электросети необходимо предусмотреть установку блоков, включающих в себя различное количество наиболее распространенных элементов – розеток и выключателей.

Простейший блок, содержащий в своем составе двухполюсную розетку, и одноклавишный выключатель скрытой установки изображается в виде полукруга, от центра которого проведен перпендикуляр, а также линия под углом 45 , соответствующая одноклавишному выключателю.

Аналогичным образом наносятся на схему блоки, содержащие различное количество розеток и выключателей. Например, блок скрытой установки, имеющий в своем составе двухполюсную розетку, а также одноклавишный и двухклавишный выключатели, имеет обозначение:

Похожие записи:

Распиновка цоколя лампы h4. led лампы autoleader h4 в фары Обзор makita 5704r Установка столба на дачном участке. установка столбов под электричество Топ-7 лучших терморегуляторов: какой выбрать, для теплого пола, с датчиком, отзывы, цена Автоматическое включение фар при запуске двигателя автомобиля своими руками Топ новых гаджетов 2020 года
