Значение букв и цифр в IPXX
В первую очередь это система классификации степеней защиты оболочки электрооборудования в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).
Классификация IPXX имеет несколько уровней защиты, которые указывают на то, что смартфон защищен от брызг, струй воды, пыли, погружений в воду.
Буквы IP означают — «International Protection Marking» или в переводе «Международные коды защиты». За этими буквами следуют две цифры, каждая из которых несет в себе особое значение.
Первое число указывает уровень защиты от твердых частиц (от пыли или грязи). Существуют всего шесть уровней:
IP1x — защита от проникновения предметов >50 мм (большие поверхности тела, в том числе руки).
IP2x — защита от проникновения предметов >12 мм (пальцы и прочие подобные объекты).
IP3x — защита от проникновения предметов >2.5 мм (инструменты, кабели).
IP4x — защита от проникновения предметов >1 мм (провода, болты, гвозди).
IP5x — частичная защита от пыли (некоторое количество пыли может проникнуть внутрь корпуса, что не нарушает работу устройства).
IP6x — полная защита от пыли, не позволяет пыли проникать внутрь корпуса.
Второе число указывает сколько минут/часов устройство может продержаться под водой:
IPx1 — вертикально капающая вода не должна нарушать работу устройства.
IPx2 — вертикально капающая вода не должна нарушать работу устройства, а также если его отклонить от рабочего положения на угол до 15 градусов.
IPx3 — защита от дождя или брызг вертикально или до 60 градусов к вертикали.
IPx4 — защита от брызг, которые падают с любого направления.
IPx5 — защита от струй воды с любого направления.
IPx6 — защита от водяных струй или волн с любого направления.
IPx7 — защита при кратковременном погружении в воду на глубину до 1 м.
IPx8 — защита при полном погружении в воду на глубину более 1 м.

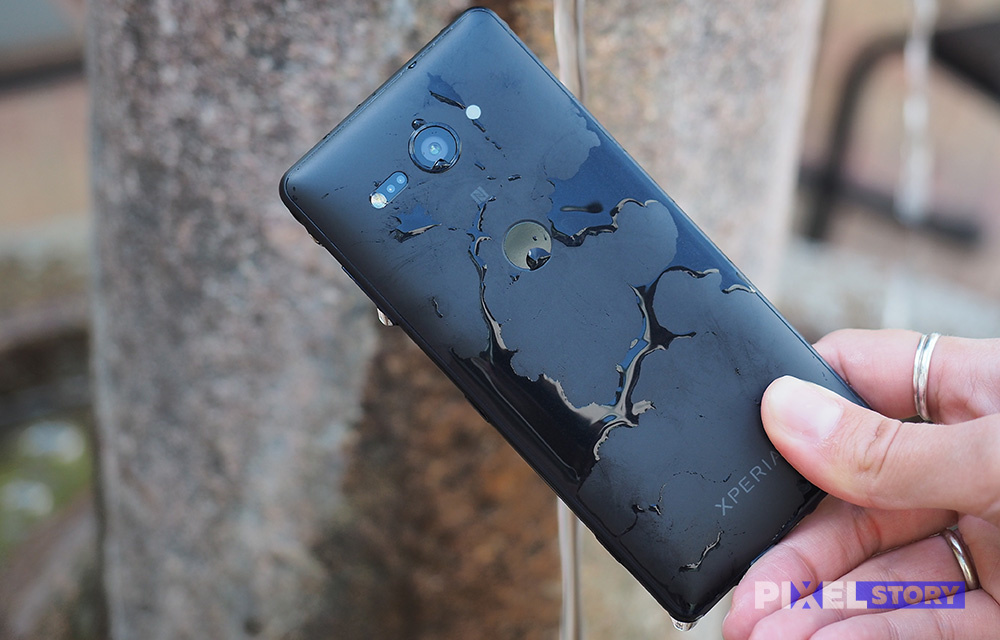

Глядя на список выше, можно с уверенностью сказать, что смартфон с классом защиты IP67 полностью герметичен и сможет выдержать до одного метра в глубину до метра в течении 30 минут.
Устройство с IP68 точно также полностью герметично, но его надежность и сопротивление к погружениям в воду еще выше.
Как читать IP код – пример расшифровки
В качестве примера трактовки кода, который характеризует степень защиты ip, рассмотрим оборудование с популярным на практике обозначением IP54. Даже без использования таблицы из индекса следует, что:
- IP указывает на то, что кодируемая информация относится к параметрам защиты электротехнического изделия от внешних воздействий окружающей среды;
- цифровой индекс 5 указывает на то, что рассматриваемое изделие представляет собой продукт внешнего применения с усиленной устойчивостью к проникновению воды.
Для конкретизации этих данных и расшифровки степени защиты следует обратиться к таблице, согласно которой речь идет о конкретном образце техники, который:
- полностью защищен от попадания пыли и в собранном состоянии не позволяет коснуться внутренних элементов схемы как руками, так и различными предметами (число 5 на первой позиции цифровой части индекса);
- обеспечивает полную защиту от попадания внутрь брызг воды вне зависимости от направления воздействия (число 4 на второй позиции цифровой части индекса).
Отсутствие буквенного суффикса-расширения свидетельствует о том, что перед разработчиком оборудования не ставилась задача получения у него защитных свойств, превышающих общепринятые.
Наиболее распространенные классы защиты и область их применения
Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.
- IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
- IP 21/22. Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.
- IP 43/44. Оборудование может использоваться во влажных помещениях.
- IP 54/55. Могут быть установлены на улице под открытым небом, переносят дождь, снег, оледенение.
- IP 67/68. Оборудование может быть погружено в воду. Такой класс защиты светильников нужен для организации подсветки бассейна.
Еще несколько классов защиты IP с областью их применения
В общем и целом, определить для каких условий подходит тот или иной прибор, можно по расшифровке цифровых значений.
IPX7 – степень защиты устройства от влаги
IPX7 – среди восьми степеней, вторая по максимально защищенной от влаги. Устройство с этим обозначением может не долго находиться под водой на глубине около метра без потери работоспособности. Сейчас множество приборов имеют эту степень IP, в том числе и некоторые модели телефонов.
Степень защиты IP и уровень защищенности оборудования
Уровень защиты используемого оборудования определяется в соответствии с системой классификации Ingress Protection Rating (сокращенно IP). Она определяет степень защиты корпуса (шкафа) от проникновения твердых частиц и воды, что является основанием для эксплуатации оборудования в определенных условиях.
В маркировке IP первая цифра указывает на степень защиты электрооборудования от прикосновений и проникновения пыли, вторая – на степень защиты от воды. Чем больше эти показатели, тем выше уровень защиты.
Шкаф IP54
Маркировка шкафа со степенью защиты IP54 указывает на полную защиту от контакта, пылезащищенное исполнение корпуса (допустимо попадание крайне незначительного количества пыли, которое не способно нарушить работу устройства), а также на защиту от брызг воды, падающих в любом направлении.
Такие электротехнические шкафы имеют хорошо защищенный корпус и дверь со специальным уплотнением, обеспечивающим плотное примыкание к корпусу. Они могут устанавливаться в помещениях бытового и промышленного назначения с повышенным уровнем влажности и запыленности (в цехах, мастерских, на складах и пр.).
Шкаф IP55
Обладая степенью защиты IP55, электротехнический шкаф обеспечивает полную защиту от контакта. Он имеет пылезащищенное исполнение и, в отличие от корпуса IP54, защищает не только от брызг воды, но и водяных струй, направленных на корпус с любого направления.
Благодаря таким техническим параметрам шкафы со степенью защиты IP55 могут использоваться в помещениях с повышенным уровнем пыли, влаги, а также в условиях открытого пространства, обеспечивая надежную защиту оборудования.
Уровни водонепроницаемости АТМ, метры, бары
Со степенями защиты от пыли и влаги IP разобрались. Теперь разберемся с уровнями водонепроницаемости часов. Разные производители в своих устройствах используют разные обозначения и стандарты водонепроницаемости. Одни используют обозначения в барах (бар), другие в метрах, третьи в атмосферах. Есть также разные стандарты ISO определяющие водостойкость и водонепроницаемость устройств.
Практически на всех водонепроницаемых часах можно встретить надпись Water Resistant + уровень защиты в АТМ (атмосферное давление), метрах или барах. Расшифровку уровней водонепроницаемости можно увидеть в таблице ниже.
Стоит отметить, что даже если на часах стоит отметка «WATER RESISTANT 50M», это не означает, что в часах можно нырять на глубину до 50 метров. Это означает, что они могут выдержать давление 50 метрового водяного столба (неподвижная вода). Давление морской волны может значительно превышать этот показатель, поэтому в часах можно работать и плавать на небольшой глубине, но заниматься дайвингом в них не стоит. Например, плавая в бассейне, часы подвергаются давлению до 3 атмосфер ( 3 АТМ, 30 м).
Таблица уровней водонепроницаемости
| Уровень водонепроницаемости | Условия применения |
|---|---|
| 1 АТМ (10 м или 1 бар) | Часы с таким уровнем водонепроницаемости устойчивы к дождю и брызгам. |
| 3 АТМ (30 м или 3 бар) | Выдержат попадание под дождь, брызги и кратковременное погружение в воду. Купаться в часах с таким рейтингом запрещено. |
| 5 АТМ (50 м или 5 бар) | Выдерживают попадание брызг, дождя, переживут душ и плавание на небольшой глубине. Нельзя использовать для ныряния, прыжков в воду, винсерфинга и т.д. |
| 10 АТМ (100 м или 10 бар) | Часы с таким уровнем водонепроницаемости можно использовать для ныряния на небольшую глубину. |
| 20 АТМ (200 м или 20 бар) | Часы с таким рейтингом называют “дайверскими”. С такими часами можно смело купаться в бассейне и море, и даже заниматься дайвингом на небольшой глубине. Но, большого давления и горячей воды они все равно боятся. |
| 30 АТМ (300 м или 30 бар) | Таким уровнем водонепроницаемости обладают только настоящие “дайверские” часы, позволяющие заниматься глубоководным дайвингом. |
Подведем итоги
Надеемся, наша информация окажется вам полезной и поможет вам выбрать устройство с подходящим для вас уровнем влагозащиты и водонепроницаемости
Осталось только дать несколько рекомендаций, на которые стоит обращать внимание при выборе водонепроницаемых часов или фитнес-браслетов
- Тестирование всех устройств проводится в пресной холодной воде с температурой 15° до 35° C. Попадание горячей или соленой морской воды может вывести устройство из строя. Если, конечно, производитель дополнительно не указал, что гаджет устойчив к морской воде и более высоким или низким температурам.
- Даже если устройство водоустойчивое или водонепроницаемое, перед погружением их в воду стоит проверить, все ли заглушки портов для зарядки или наушников на месте и закрыты.
- Не стоит под водой нажимать кнопки. В водонепроницаемых часах они защищены манжетами, но риск попадания воды внутрь остается.
- И последняя рекомендация. Что бы быть на 99% уверенным в водонепроницаемости, не стоит полностью доверять надписи на коробке или продавцу, гарантирующему полную водонепроницаемость. Обязательно проверьте эту информацию на официальном сайте производителя
При выборе техники часто возникает вопрос – «А что означает маркировка степени защиты IP на корпусе?”
Степень защиты корпусов различного оборудования от влаги регулируется: ГОСТ 14254 – 2015, IEC 60529, DIN 40050.
Что обеспечивает каждый уровень защиты корпусов? Маркировка степеней защиты IP (Ingress Protection Rating) ― это международные стандарты защиты электрического и электротехнического оборудования от вредного воздействия окружающей среды.
Цифра IP означает в каких условиях могут устанавливаться и эксплуатироваться электроприборы (обогреватели, кондиционеры, бытовые вытяжные вентиляторы, тепловые пушки и другое оборудование).
Наиболее распространенные классы защиты и область их применения
Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.
- IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
- IP 21/22. Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.
- IP 43/44. Оборудование может использоваться во влажных помещениях.
- IP50 Устройства для пыльных сред, защищенные от быстрого внутреннего загрязнения. Снаружи приборы IP50 могут легко очищаться. Отдельные частицы не могут выпасть из корпуса. В помещениях с повышенной влажностью приборы IP50 применять нельзя.
- IP 54/55. Могут быть установлены на улице под открытым небом, переносят дождь,
- IP60 Приборы полностью защищены от накопления пыли и могут использоваться в очень пыльной среде (например, это предприятия по переработке шерсти и тканей, в каменоломнях).
IP65 - IP65 / IP66 относятся к струезащищенным прибьорам, которые применяются там, где для их очистки используются струи воды под давлением или в пыльной среде. Хотя устройства не являются полностью водонепроницаемыми, проникновение влаги не оказывает никакого вреда на их работу. Приборы часто выпускаются в ударозащищенном исполнении. снег, оледенение.
- IP 67/68. Оборудование может быть погружено в воду. Такое оборудование может использоваться, например в бассейне под водой.
Разберем на примерах
Степень защиты IP55 означает, что корпус или оболочка изделия — это может быть что угодно, силовой шкаф, пускатель, автомат, УЗО, выключатель и так далее — обеспечивает полную защиту от случайного касания внутренних узлов, находящихся под током, пальцем, отверткой или тонким щупом. При этом допускается незначительное проникновение внутрь пыли (корпус не герметичен), которое не должно вызывать перебои в рабте устройства. Оно также обладает надежной защитой от дождя. Это «уличный» класс исполнения изделий, но при этом окатывание водой, например, из ведра оно уже не выдержит.
Степень защиты класса IP44 — это «безопасное» исполнение изделий, рассчитанных на работу в помещении, но в условиях повышенной влажности. Этому классу должны соответствовать розетки, выключатели и другие элементы, располагаемые, например, в ванной комнате. Фактически они могут выглядеть как розетки с закрывающимися крышками и автоматическими «шторками» на контактах. Они не должны иметь защиту от пыли, но короткое замыкание от случайного попадания внутрь влаги исключено. Прикосновение к ним влажными пальцами также безопасно.
А что может предложить низкий класс защиты? Ознакомимся со степенью защиты класса IP20. Изделие такого класса защищает свое содержимое только от проникновения внутрь достаточно крупных объектов, диаметром около пальца. С конструктивной точки зрения это может быть, например, монтажная коробка. Она может иметь небольшие технические отверстия для инструментов — контактных щупов тестеров, отверток и так далее. Располагать ее можно только в помещении либо внутри другого электротехнического шкафа с высокой степенью защиты, поскольку даже сверху такое изделие не защищено от влаги.
Буквенные обозначения класса защиты
Согласно стандартам, принятым в ГОСТ 14254-96, в обозначениях дополнительно могут использоваться буквы, которые ставятся после цифр. Для определения степени защиты IP нужно уметь прочесть маркировку, т. е. сделать ее расшифровку.
Расшифровка первой буквы
Символ, стоящий сразу же после цифр, обозначает параметры доступа к внутреннему устройству электрооборудования.
В таблице приводится расшифровка первого и второго буквенных обозначений с указанием уровня защиты при прикосновении, допустимом использовании, функциональных особенностей приборов (+)
Первый буквенный символ после двухзначного числа имеет следующее значение:
- А – корпус таких устройств создает препятствие для проникновения крупных предметов; к частям прибора, находящимся под напряжением, нельзя прикоснуться ладонью;
- В – оболочка приспособления не дает пользователю дотронуться пальцем до токоведущих элементов;
- С – надежная защита делает невозможным контакт проводников с отверткой, ключом и другими инструментами;
- D – идеально подогнанный кожух препятствует доступу в устройство иголки или тонкой проволоки.
Как пример, рассмотрим маркировку IP20В. Прибор, на который она нанесена, не имеет какой-либо защиты от влаги; внутрь него нельзя проникнуть предметом, толщина которого более 12,5 мм.
О чем скажет вторая буква
Следующий буквенный символ, используемый в маркировке, обозначает возможность функционирования электрооборудования в особых условиях.
Вторая буква маркировки содержит дополнительные сведения, которые могут оказаться полезными для пользователя (+)
В маркировке применяются следующие латинские буквы:
- H – высоковольтный прибор, выдерживающий напряжение до 72 кВольт;
- М – устройство способно выдерживать повышенную влажность, находясь в движении;
- S – влага не попадает в неподвижно расположенное электрооборудование;
- W – приспособление имеет добавочное предохранительное оборудование, гарантирующее абсолютную защиту от климатических факторов: росы, ветра, снега, града, дождя, инея.
Стоит отметить, что действующий в настоящее время ГОСТ упразднил обозначение «W», но оно может присутствовать в маркировках возрастного оборудования
Разберем на примерах
Степень защиты IP55 означает, что корпус или оболочка изделия — это может быть что угодно, силовой шкаф, пускатель, автомат, УЗО, выключатель и так далее — обеспечивает полную защиту от случайного касания внутренних узлов, находящихся под током, пальцем, отверткой или тонким щупом. При этом допускается незначительное проникновение внутрь пыли (корпус не герметичен), которое не должно вызывать перебои в рабте устройства. Оно также обладает надежной защитой от дождя. Это «уличный» класс исполнения изделий, но при этом окатывание водой, например, из ведра оно уже не выдержит.
Степень защиты класса IP44 — это «безопасное» исполнение изделий, рассчитанных на работу в помещении, но в условиях повышенной влажности. Этому классу должны соответствовать розетки, выключатели и другие элементы, располагаемые, например, в ванной комнате. Фактически они могут выглядеть как розетки с закрывающимися крышками и автоматическими «шторками» на контактах. Они не должны иметь защиту от пыли, но короткое замыкание от случайного попадания внутрь влаги исключено. Прикосновение к ним влажными пальцами также безопасно.
А что может предложить низкий класс защиты? Ознакомимся со степенью защиты класса IP20. Изделие такого класса защищает свое содержимое только от проникновения внутрь достаточно крупных объектов, диаметром около пальца. С конструктивной точки зрения это может быть, например, монтажная коробка. Она может иметь небольшие технические отверстия для инструментов — контактных щупов тестеров, отверток и так далее. Располагать ее можно только в помещении либо внутри другого электротехнического шкафа с высокой степенью защиты, поскольку даже сверху такое изделие не защищено от влаги.
Распространенные маркировки электроприборов
Поскольку современные электрические устройства используются в самых различных условиях, в быту и производстве получило распространение оборудование разных классов защиты от влаги и твердых частиц.
К числу наиболее востребованных маркировок относятся коды IP20, IP44, IP65, IP30, IP54.
Для установки на открытом воздухе важно подобрать светильники класса IP54 и выше. Только в этом случае они будут эффективно защищены от попадания влаги и твердых частиц. Уровень защиты IP20 указывает, что корпус прибора защищает от попадания внутрь предметов, диаметром свыше 12,5 мм, но совершенно не препятствует попаданию влаги
Уровень защиты IP20 указывает, что корпус прибора защищает от попадания внутрь предметов, диаметром свыше 12,5 мм, но совершенно не препятствует попаданию влаги.
Приспособления, отмеченные этой маркировкой, рекомендуется устанавливать в помещениях домов с сухим воздухом и хорошим отоплением.
Подобное оборудование требует бережного отношения: не слишком высокая степень защиты от проникновения твердых предметов способствует механическим повреждениям.
Маркировка IP30 обозначает отсутствие защиты от влаги, однако подобный прибор лучше предохраняет устройства, препятствуя вмешательству плотных объектов диаметром 2,5 мм и более.
Твердая оболочка изделий класса IP44 надежно предотвращает внутренний механизм от попадания проводников, гаек, ручного инструмента, размер которых превышает 1 мм.
Одновременно кожух гарантирует защиту от водяных паров и брызг, падающих под 60-градусным углом.
Даже техника, обладающая значительной степенью защищенности от твердых частиц, может пострадать от длительного контакта с пылью или песком. Даже если они не попадут в механизм, они вполне могут повредить корпус или экран
Оборудование с уровнем IP44 подходит для установки во влажных помещениях и на улице. В последнем случае его лучше поставить под навесом, чтобы защитить от струй дождя.
Приборы этого класса можно также монтировать в производственных помещениях и мастерских за исключением мест, где скапливаются груды пыли.
Приспособления класса IP54 отличаются от описанного выше полной защищенностью от вмешательства твердых предметов и наличием частичной пылезащиты.
Их можно устанавливать как внутри, так и снаружи. Однако при монтаже на открытом воздухе, желательно продумать дополнительные укрытия от атмосферных осадков.
Корпус оборудования с маркировкой IP55 обеспечивает отличную защиту от влаги, а также предохраняет от попадания пыли. Аппараты этого уровня подойдут для влажных помещений, их можно устанавливать на улице, где они выдерживают даже кратковременные дожди.
Осветительные приборы с наиболее высоким уровнем защиты IP68 подходят подсветки бассейнов, оформления берега пруда или других влажных мест
Изделия с маркировкой IP65 обладают полностью пыленепроницаемыми свойствами. Их можно монтировать практически всюду: в производственных помещениях, мастерских, складах или других запыленных пространствах.
Такие аппараты идеальны также для установки в подвалах либо погребах, для которых характерно сочетание высокой влажности и наличия пыли.
Что дает степень защиты IP67 потребителю

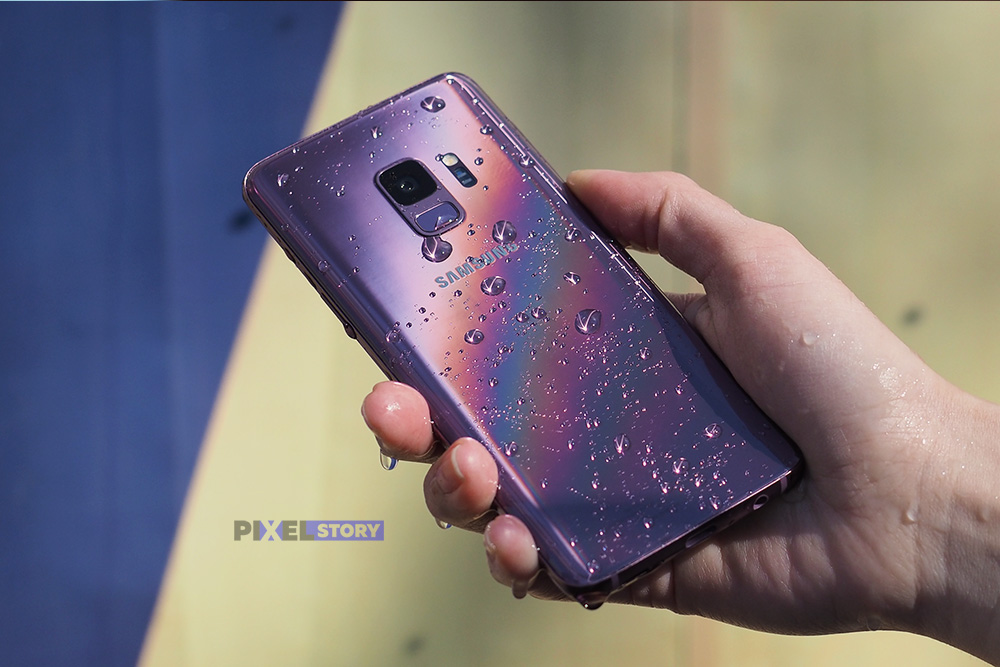

Если вы решили приобрести смартфон с защитой IP 67, то вы должны ясно представлять, на что реально вы можете рассчитывать.
Итак, если в характеристиках прибора приведен класс влагозащиты IP67, то это как минимум означает, что некая независимая испытательная лаборатория протестировала прибор на соответствие стандарту и подтвердила заявленный класс официальным документом-сертификатом
Что само по себе уже весьма важно
IP67 дает нам 6 класс защиты от пыли и 7 класс защиты от влаги. То есть, защита от пыли — максимальная.
7 класс защиты от влаги означает, что прибор будет работоспособен после погружения в воду на глубину до 1 метра на короткое время.

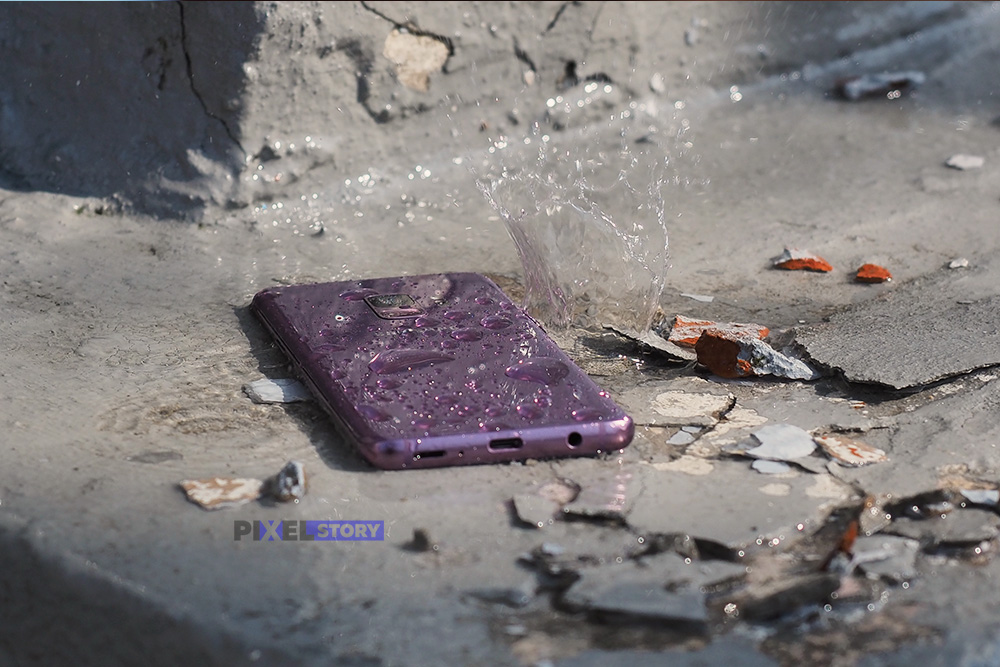

Означает ли это что с этим смартфоном можно нырять в бассейн, плавать в море или принимать душ? Некоторые рекламные ролики действительно вводят нас в заблуждение на этот счет.
Испытания в условиях лаборатории сильно отличаются от тех, что встречаются в реальной жизни. При испытании на погружение прибор опускается в чистую пресную воду. Ни в коем случае, не в соленую морскую. Присутствие в воде каких-либо химических веществ также не предполагается. Защита IP67 не гарантирует полную герметичность. Влага хоть и понемногу, но проникает внутрь. Все равно в корпусе имеются отверстия для микрофона, динамика, разъемов. Поэтому при испытаниях время погружения ограничено.
И дело не в том, что трудно сделать полностью герметичный корпус. С этой задачей прекрасно справится любая резиновая прокладка. Проблема в том, что в любой герметичной конструкции возникает конденсат. Приборы собирают не в безвоздушном пространстве. Внутрь корпуса при сборке всегда попадет воздух. А в воздухе всегда содержится влага в виде пара. При герметизации корпуса она остается внутри и выйти наружу уже не может. Корпус ведь не пропускает воздух. При понижении температуры ниже так называемой точки росы влага выпадает в виде конденсата.
В полностью герметичном исполнении проблему конденсата можно решить только двумя способами. Полностью откачать изнутри воздух и создать вакуум либо залить все компаундом и получить реально подводное исполнение. На сегодняшний день никто не делает реально герметичных телефонов. И вряд ли в этом есть реальная необходимость.
Если вы действительно надолго утопите свой смартфон, и он выйдет из строя по этой причине, то не стоит рассчитывать на ремонт по гарантии. Многие производители размещают внутри корпуса специальные наклейки. Эти наклейки меняют цвет при попадании избыточной влаги. После вскрытия корпуса в сервисном центре по цвету наклейки сразу определят утопленника. И случай будет признан негарантийным.
Уровень влагозащиты IP67 определяет только степень защиты от пыли и влаги. И ничего не говорит об общей механической прочности прибора, его способности переносить тряску и вибрацию, выдерживать удары и падение с высоты.
Также он ничего не говорит о климатическом исполнении прибора, его способности работать при предельно низких и высоких температурах, повышенной влажности, устойчивости к воздействию прямого солнечного света. Для этого существуют другие стандарты.
Что такое степень защиты IP
Одним из наиболее важных параметров при выборе электрооборудования (электродвигателей, частотных преобразователей и проч.) является его защищённость от влияния окружающей среды. Этот параметр называется класс или степень защиты IP (от англ. Ingress Protection Rating). Он подразумевает защиту оборудования от вредных внешних воздействий за счет определенных конструктивных особенностей.
Значение степени IP наносится на корпус электрооборудования, а также указывается в паспорте прибора. Чаще всего устройства с высокой защитой от пыли и твёрдых предметов хорошо защищёны и от влаги.
