Что такое однолинейная схема электроснабжения и какие требования для её проектирования

Содержание

Программы для оформления исполнительной документации

В настоящее время чтобы оформить разработанную однолинейную схему в соответствии с требованиями ГОСТ, достаточно просто только наличия персонального компьютера и специального программного обеспечения, позволяющего выполнить эту работу. Существует несколько видов компьютерных программ, предназначенных для этих целей:

  1. «Компас-Электрик»– бесплатная программа, достаточно проста в использовании, пользуется популярностью среди инженерно-технических работников, трудящихся в службах главного энергетика предприятий различного профиля.

Составление электрической схемы с использованием «Компас-Электрик»

Работа по составлению однолинейной схемы распределительного щита в программе «AutoCAD Electrician»

Программы для оформления исполнительной документации

В настоящее время чтобы оформить разработанную однолинейную схему в соответствии с требованиями ГОСТ, достаточно просто только наличия персонального компьютера и специального программного обеспечения, позволяющего выполнить эту работу. Существует несколько видов компьютерных программ, предназначенных для этих целей:

  1. «Компас-Электрик» – бесплатная программа, достаточно проста в использовании, пользуется популярностью среди инженерно-технических работников, трудящихся в службах главного энергетика предприятий различного профиля.

Составление электрической схемы с использованием «Компас-Электрик»

Работа по составлению однолинейной схемы распределительного щита в программе «AutoCAD Electrician»

Принципы проектирования однолинейной схемы электроснабжения

При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).

Что должна включать однолинейная схема электроснабжения

На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:

граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;

Отображение зоны балансовой принадлежности на схеме электроснабжения объекта

вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;

  • приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5Ампер;
  • информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
  • длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
  • технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
  • данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания

Читать также: Мотоблок пахарь отзывы владельцев

Этапы проектирования

Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.

В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:

  1. Запрос и получение технических условий;
  2. Разработка однолинейной схемы электроснабжения на основании полученных документов;
  3. Согласование разработанной документации в организации, выдавшей технические условия.

Вариант оформления технических условий на электроснабжение

Правила оформления, требования ГОСТов

При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:

  • ГОСТ 2.709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
  • ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
  • ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
  • ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».

Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.

Расчётная однолинейная схема электроснабжения жилого дома

Условные обозначения, используемые при составлении однолинейных схем

Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.

Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так

Приборы электрического освещения изображаются следующим образом

Силовые трансформаторы и трансформаторы тока изображаются так

Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ

Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом

Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так

Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании

Что такое однолинейная схема электроснабжения и зачем нужна

Однолинейная электрическая схема – документ, репрезентирующий элементы электросети объекта энергоснабжения. На нем указываются также технические характеристики каждого элемента и показатели мощности системы (расчетный и установленный). Цель создания линейной схемы – продемонстрировать наглядную конфигурацию ее составляющих и связей между ними.

Характеристика «однолинейный» в применении к схемам электропитания значит изображение коммуникативных каналов, передающих энергию, одной чертой, независимо от того, являются они одно- или трехфазными. Такая графическая репрезентация позволяет обозначить силовые линии и упростить изображение шин и жгутов управления, снабженных несколькими проводами. Это делает данный вид схем одновременно лаконичными и информативными.

Где можно найти условное обозначение разных видов розеток?

Регламентирует обозначение розеток на схеме ГОСТ. В нем указаны точные размеры и вид условно-графического обозначения.

Было бы слишком просто, если бы я сейчас начал рассказывать про ГОСТ 21.614. Думаю, большинство знает его очень хорошо. Дело в том, что в этом ГОСТе не хватает всех необходимых условных обозначений. Кстати, в проекте новая редакция данного ГОСТа.

Насколько мне известно, последняя версия ГОСТ 21.614-88.

Я разработал свои условные обозначения для розеток и выключателей на основе данного документа. Ведь ничто нам не запрещает вводить новые обозначения?

Может быть мои обозначения получат более широкое распространение и станут поводом для внесения в данный ГОСТ, т.к. я сомневаются, что разработкой ГОСТов занимаются проектировщики. А посторонние от проектирования люди не всегда знают тех тонкостей, с которыми сталкиваются при проектировании.

1 В зависимости от исполнения:

  • скрытой установки;
  • открытой установки.

2 В зависимости от степени защиты от попадания влаги и пыли:

  • без защиты IP20;
  • с защитой IP44 (IP54).

На основе этой классификации я разработал свои обозначения.

Для розеток скрытого исполнения IP44 я ввел обозначение в виде «заливки половины области розетки», чтобы было видно как бы вертикальную черту розетки, которая указывает, что розетка скрытого исполнения, розетка открытого исполнения IP44 имеет всю залитую область розетки.

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения.

Все розетки с заземляющим контактом.

Похожее обозначение ввел и для выключателей. Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р – нужен для обозначения проходного выключателя при управлении из трех или более мест (средние выключатели по схеме).

Можно было бы расширить список обозначений или даже наоборот, некоторые исключить, т.к. они возможно и не существует в природе, но пока остановлюсь на таком списке.

На выключатели и розетки у меня сделано 2 блока. Сейчас я их тестирую и буду применять уже в новых проектах. Данные условные обозначения буду прилагать к каждому проекту.

P . S . Скоро поговорим и о блоках программы AutoCAD , а все те, кто оказывает помощь в развитии блога, будут периодически получать подарки в виде моих блоков.

Мы уже много раз говорили о том, насколько важно перед выполнением ремонтных работ по домашней электрике грамотно составить схему электроснабжения, с неё всё должно начинаться. На схемах отображаются основные электрические узлы – вводная линия, счётчик электрической энергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, осветительные элементы. Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах

Предлагаем вам этому немного поучиться

Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам этому немного поучиться.

Очень многие начинают ремонтные работы в строящемся доме или вновь приобретённой квартире с приглашения специалиста для помощи в составлении схемы. От вас потребуется лишь подробно рассказать, где вы планируете располагать крупногабаритную мебель и бытовую электротехнику. А уже задача профессионала – схематически отобразить всё это с указанием места установки выключателей и розеток на плане. Такой чертёж поможет вам чётко определиться с количеством необходимых материалов и рационально распланировать порядок ведения электромонтажных работ.

Мы не будем вести речь о сложных электрических элементах, типа рубильников, реле, тиристоров, симисторов, двигателей. Для домашних электросетей в этом нет необходимости. Наша главная задача – научиться распознавать обозначение бытовых выключателей и розеток на схематических чертежах.

Зачем нужны проекты электроснабжения

Независимо от выбранной категории надежности электроснабжения, приступать к монтажу можно только после того, как составлен и утвержден проект электроснабжения. Некоторые люди действительно не понимают, зачем это нужно. Ведь зачастую на составление проекта уходит несколько недель, а сама эта услуга обходится весьма и весьма недешево. И все же, начинать работу без готового проекта нельзя.

Во-первых, именно качественно составленный проект позволяет вести работу быстро и без остановок для уточнения каких-то данных, выбора материала и проведения сложных подсчетов.


готовый проект электроснабжения дома

Имея же на руках готовый проект, монтажники смогут быстро разобраться во всей системе, и заниматься непосредственно своей работой, не отвлекаясь ни на что постороннее. Благодаря этому монтаж системы электроснабжения занимает минимум времени.

Во-вторых, если в будущем придется проводить ремонт электропроводки (а специалисты рекомендуют делать это минимум раз в 20-25 лет), подробная схема электроснабжения дома позволит легко и быстро выполнить всю работу – приглашенные специалисты, изучив план по бумагам, смогут сориентироваться в здании, нанося минимальный урон стенам при замене проводки.

В-третьих, если имеет место серьезная авария, связанная с повреждением проводки в жилом, офисном или административном здании, электрику достаточно изучить проект, чтобы понять, где расположены ключевые узлы, с которых нужно начинать проверку всей системы. Поэтому на ремонт будет затрачено минимум времени.

ПРИЛОЖЕНИЕ 2

Обязательное

Таблица 1

Название Изображение
1. Светильники:
а) светильники с люминесцентными лампами, установленные в линию;
б) щелевой светильник-световод.
Примечание. Залитый торец обозначает вводное устройство с источником света;
в) люстра
2. Патроны:
а) стенной
б) подвесной
в) потолочный
3. Звонок
4. Автоматический выключатель
5. Шкаф, ящик управления
6. Пускатель магнитный
7. Кнопка управления
8. Трансформатор понижающий малой мощности
9. Выключатель для открытой установки со степенью защиты IР20+IР23.
а) однополюсный
б) однополюсный сдвоенный
в) однополюсный строенный
г) двухполюсный
д) трехполюсный
10. Выключатель для скрытой установки со ступенью защиты IР20+IP23
а) однополюсный
б) однополюсный сдвоенный
в) однополюсный строенный
г) двухполюсный
11. Выключатель для открытой установки со степенью защиты IР44-IP55
а) однополюсный
а) двухполюсный
в) трехполюсный
12. Переключатель на два направления со степенью защиты IР20-IР23:
а) однополюсный
а) двухполюсный
в) трехполюсный
13. Переключатель на два направления со степенью защиты IР44-IР55:
а) однополюсный
а) двухполюсный
в) трехполюсный
14. Розетка штепсельная для открытой установки со степенью защиты IР20-IР23:
а) двухполюсная
б) двухполюсная сдвоенная
в) двухполюсная с защитным контактом
г) трехполюсная с защитным контактом
15. Розетка штепсельная для скрытой установки со степенью защиты IР20-IР29:
а) двухполюсная
б) двухполюсная сдвоенная
в) двухполюсная с защитным контактом
г) трехполюсная с защитным контактом
16. Розетка штепсельная со степенью защиты IР44-IР55:
а) двухполюсная
б) двухполюсная с защитным контактом
в) трехполюсная с защитным контактом
17. Блоки с выключателями и двухполюсной штепсельной розеткой для открытой установки со степенью защиты IР20-IР23:
а) один выключатель и штепсельная розетка
б) два выключателя и штепсельная розетка
в) три выключателя и штепсельная розетка
18. Блоки с выключателями и двухполюсной штепсельной розеткой для крытой установки со степенью защиты IР20-IР23:
а) один выключатель и штепсельная розетка
б) два выключателя и штепсельная розетка
в) три выключателя и штепсельная розетка
Примечание к п.п. 9 — 15. Степени защиты оболочек электрооборудования приняты по ГОСТ 14254-80 и ГОСТ 8223-81

Рекомендуемые размеры условных графических изображений

Таблица 2

Номер изображения по табл.1 Изображение графическое Обозначение размера Размеры, мм, для масштабов чертежей
1:50 2:100 1:200
1 6 5 3,5
а 4 2,5 2
в 4 2,5 2
2 а 4 3 2
3 2,5 2
3 5 3,5 2,5
4 — 7 а 4 3 2,5
8 4 3 2,5
9 — 18 2.6 2 1,5
6 5 3.5
Примечание. Для чертежей в масштабе меньше 1:200 размеры условных графических изображений не регламентируются.

Возобновляемые источники энергии

На самом объекте могут устанавливаться приборы технического учета для контроля общего потребления и оценки тепловых потерь электроэнергии.

Пример оформления однолинейной схемы электроснабжения промышленного предприятия Виды однолинейных электрических схем В зависимости от того, на каком этапе выполнения работ по созданию электрической сети объекта составляется однолинейная схема, зависит её вид и прямое предназначение.

ИНН, ситуационный план, какие-то документы из Правления поселка? Итак, можно сделать вывод, что однолинейные графические системы должны быть созданы согласно действующим в стране строительным правилам и нормам и включать в себя такую информацию: полные и правдивые сведения об оборудовании; расчеты аварийного выключения электроснабжения объекта как целиком, так и частично; сведения о системе автономного питания, что важно на этапе проектирования частных домов, располагающихся вдалеке от центральных электромагистралей. Фото — однолинейная схема Существует два типа таких схем : Расчетная; Исполнительная

Однолинейная схема — это та же принципиальная схема, только выполненная в упрощенном виде: все линии однофазных и трехфазных сетей изображаются одной линией, отсюда и название. Она же позволяет определить нахождение запитывающей магистрали

Фото — однолинейная схема Существует два типа таких схем : Расчетная; Исполнительная. Однолинейная схема — это та же принципиальная схема, только выполненная в упрощенном виде: все линии однофазных и трехфазных сетей изображаются одной линией, отсюда и название. Она же позволяет определить нахождение запитывающей магистрали.

Пример проекта электрики магазина

В особенности она необходима для подключения к локальной сети дома с АВР: Фото — дом с авр Чтобы бесплатно разработать однолинейную схему электроснабжения детского учреждения, частных построек гаражей, домов, квартир, киосков , многоэтажного жилого здания, завода СНТ , вахтовых вагонов, Вам понадобится ЕСКД. Иногда её проектируют после того, как будет рассчитана потребность проводов и питающих кабелей. На самом объекте могут устанавливаться приборы технического учета для контроля общего потребления и оценки тепловых потерь электроэнергии.

Однолинейная схема — это та же принципиальная схема, только выполненная в упрощенном виде: все линии однофазных и трехфазных сетей изображаются одной линией, отсюда и название. Для проектируемых новых объектов выполняется расчетная однолинейная схема. Если на схеме показано 2 штриха — то питание двухфазное, если 3 — то, соответственно, трехфазное. Согласно нормам, у Вас должно получится изображение 3 фаз, питающих сеть конкретного помещения и линии групповых сетей, которые отходят от питающих.

Этот этап включает в себя все необходимые материалы для прокладки сети, разъяснения по схемам монтажа кабелей, подключение к сети объектов-потребителей, запуск аппаратов защиты в распределительном щитке и вводном устройстве частного дома. Если на схеме показано 2 штриха — то питание двухфазное, если 3 — то, соответственно, трехфазное.

Такие схемы называют мнемосхемами, они имеют вид плакатов, где действующими элементами выступают приборы и сигнализирующая аппаратура и всевозможные имитационные агрегаты. Моя дача находится в МО Одинцовский р-он, пос. ЕСКД — это Единая система конструкторской документации. Этапы проектирования Особенности электроснабжения Значение линейной схемы трудно переоценить. Порядок получения технических условий на подключение к электрическим сетям регламентирован рядом документов.
Вводная видеолекция «Электрические станции и подстанции 2»

Однолинейная схема электроснабжения своими руками | ProElectrika.com

Графическое отображение схем электроснабжения

Схемой называется графическое отображение элементов той или иной конструкции, указанных на чертеже. Кроме того, бывают схемы электронных устройств, в том числе интегральных и изложения какого либо материала в упрощенном виде. Однолинейная схема энергоснабжения, например, частного дома, тоже не является исключением из основного определения.

Касательно термина «однолинейная схема электроснабжения» понимается графическое изображение трех фаз питающей сети и соединяющих различные электрические элементы в виде одной линии. Это введение условного обозначения значительно упрощают и делают не громоздкими схемы электроснабжения. По определению электрическая схема является документом, содержащим в виде обозначений и изображений составные элементы изделий, принцип действия которых основан на использовании электрической энергии и их связи между собой. Правила, согласно которым выполняются все виды электрических схем, в том числе и однолинейная схема электроснабжения, определены ГОСТ 2.702-75, а выполнение схем цифровой электроники и вычислительной техники определяются ГОСТ 2.708-81. Условное отображение трехфазного напряжения питания, для примера, приведено на рисунке «а», а его упрощенное отображение, которое и явилось причиной появления однолинейных схем отображено на рисунке «б».

Кроме того, чтобы визуально отобразить на схемах трехфазное подключение, используют несколько обозначений, таких как перечеркнутая линия с цифрой «3», расположенной рядом с вводом или выводом проводки, и прямая линия, перечеркнутая тремя косыми отрезками. Для однолинейных схем электроснабжения обозначения приборов, пускателей, контакторов, выключателей, розеток и прочих элементов применяют согласно ГОСТ и европейских правил конструирования, проектирования и монтажа электроприборов.

Линейная схема электроснабжения, примеры которой приведены на рисунках 1 и 2, отображает простейшее соединение и взаимодействие элементов освещения, силового питания и розеток для бытовой техники.

Промышленные схемы обеспечения электроэнергией предприятий и подключения оборудования не имеют принципиальных различий с однолинейной схемой электроснабжения частного дома или другого сооружения.

Виды схем электроснабжения

При проектировании систем электроснабжения различают схемы эксплуатационной ответственности, балансовой принадлежности, исполнительные и расчетные, которые призваны отобразить как планируемые работы, так и существующую систему или разделение систем по потребителям с целью установления границ безопасности.

Исполнительная схема электроснабжения

представляет собой документ, составленный на действующем объекте, отображающий текущее состояние сетей, приборов, входящих в эти сети, и рекомендации по устранению недостатков и дефектов, если таковые были выявлены в результате проведения соответствующего комплекса мероприятий.

В случаях проектирования новых строительных объектов составляется расчетная установочная схема. Такой элемент строительного проекта включает в себя структурную электрическую схему, функциональную электрическую схему, монтажную электрическую схему, а при необходимости кабельные планы и принципиальные электрические чертежи. Кроме того, если составляется, например, схема электроснабжения коттеджа, то в соответствии с последними тенденциями загородного строительства в нее включается проект пожарной безопасности.

Структурные схемы

представляют общую информацию об электроустановке, выраженную в указании взаимосвязей силовых элементов, таких как трансформаторы, распределительные щиты, линии электропередач, точки врезки и прочее.

Функциональные схемы

выполняются в основном для абстрактной передачи функций механизмов, к которым выполняется электроснабжение, их взаимодействие между собой и влияние на общую обстановку с точки зрения безопасности. Применяют такие проекты в основном при проектировании промышленных объектов с высокой наполняемостью площадей машинами, механизмами и оборудованием которые на схеме могут быть обозначены любым способом удобным проектировщику. Кроме того в этих документах часто не указывают размеры объектов, и они не являются планировочными документами.

Принципиальные схемы

принято выполнять в соответствии с ГОСТ и стандартами, действующими в странах не входящих ранее в состав СССР. Стандарты, действующие в мировом сообществе, отвечают требованиям национальных производителей согласованных с государственными органами. К ним относятся стандарты IEC, ANSI, DIN и другие.

Возобновляемые источники энергии

Расчет требуемой мощности потребителя и в соответствии с ним — разработка однолинейной схемы электроснабжения частного дома. Пример однолинейной схемы электроснабжения Однолинейные схемы электроснабжения других объектов не имеют принципиальных различий с рассмотренной нами однолинейной схемой электроснабжения частного дома или любого другого сооружения.
Она же позволяет определить нахождение запитывающей магистрали. В проекте должны быть также учтены наружное и внутреннее освещение, а также дополнительные требования по проектированию определенных систем безопасности дома — сигнализаций, камер видеонаблюдения, защиты систем доступа.
На правильной, схеме электрооборудования, показываются все розетки квартиры, указывается их высота от пола и обозначается трассировка электропроводки от квартирного электрощита или распределительного этажного щита. Так, она включает в себя: точку подключения объекта к электросети; вводно-распределительные устройства; точку прибора, применяемого для подключения и его марку; иногда нужны параметры щита; кабель питания должен не только быть изображенным схематически, то и должно быть указано его сечение и марка; информация о номинальных и максимальных токах приборов, которые применяются в рамках того или иного помещения.
Правила выполнения могут варьироваться в зависимости от требования к конкретным помещениям.
Однолинейная схема электроснабжения бывает нескольких видов Это пара основных видов однолинейных схем, которые при грамотном составлении, становятся удобной инструкцией для быстрого монтажа элементов электрической сети

Однолинейные схемы бывают нескольких видов: Исполнительная.
Вы должны уделять внимание любой мелочи, ведь основные требования к проекту выдвигаются снабжающей электричеством компанией.
Поэтому, по окончании работ, заказчик получает не только схему, но и рекомендации по устранению дефектов, выявленных при обследовании.
Однолинейная схема электроснабжения дома.

5.2 Форматы

5.2.1 Форматы листов схем
выбирают в соответствии с требованиями, установленными в ГОСТ 2.301 и ГОСТ
2.004, при этом основные форматы являются предпочтительными. При выборе
форматов следует учитывать:

– объем и сложность
проектируемого изделия (установки);

– необходимую степень
детализации данных, обусловленную назначением схемы;

– условия хранения и
обращения схем;

– особенности и
возможности техники выполнения, репродуцирования и (или) микрофильмирования
схем;

– возможность
обработки схем средствами вычислительной техники.

Выбранный формат должен
обеспечивать компактное выполнение схемы, не нарушая ее наглядности и удобства
пользования ею.

ПРИЛОЖЕНИЕ 6

Рекомендуемое

Поясняющие надписи на принципиальной схеме питающей сети, выполняемой с учетом расположения электрического оборудования по частям и этажам здания

1. У комплектных распределительных устройств на напряжение до 1000 В:

Руст — установленная мощность, кВт;

Ррасч — расчетная нагрузка, кВт.

2. У групповых щитков:

,

где А — номер по плану расположения;

D — потеря напряжения до щитка, %.

3. На линиях питающей сети с расчетными данными (указывают конкретные величины);

,

где a — маркировка линии;

Iрасч — расчетный ток, А;

l — длина участка питающей сети, м;

q — марка проводника, сечение, мм2;

s — способ прокладки.

4. На линиях питающей сети без расчетных данных:

l — q —s

Видео: cоветы опытного электрика

В настоящем видеосюжете мы расскажем, как сделать однолинейную схему электроснабжения дома на основе трёхфазного распределительного щита.

Экономьте время: отборные статьи каждую неделю по почте

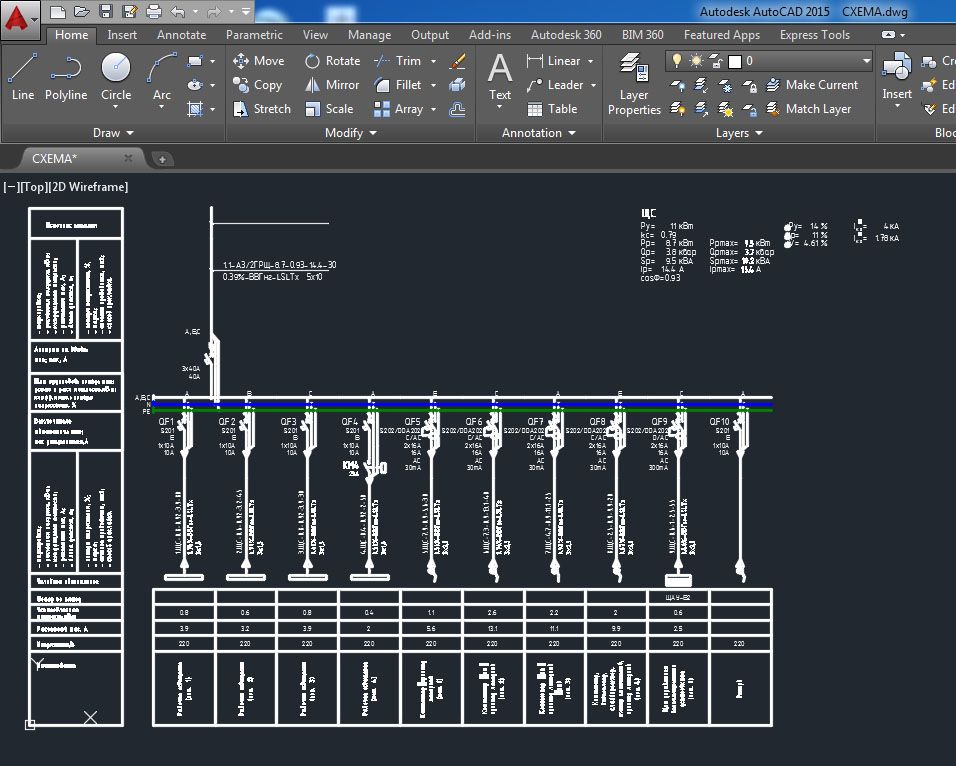

Однолинейные схемы (принципиальные схемы питающей и распределительных сетей, магистральных и групповых щитков освещения) внутреннего электрического освещения должны оформляться в соответствии с ГОСТ 21.608-2014 «Правила выполнения рабочей документации внутреннего электрического освещения». Данный ГОСТ заменяет ГОСТ 21.608—84 и принят в таких странах как: Российская Федерация, Республика Беларусь, Республика Казахстан, Молдова и Таджикистан.

В Украине принят ДСТУ Б А.2.4-24:2008 СПДБ. «Внутрішнє електричне освітлення. Робочі креслення».

Приведенные ниже требования по оформлению однолинейных схем освещения приняты в соответствии с ГОСТ 21.608-2014.

Боковик для однолинейных схем питающей и распределительных сетей рекомендуется оформлять по форме 4.

Боковик для однолинейных схем магистральных и групповых щитков освещения рекомендуется оформлять по форме 5, по данной форме допускается указывать не все, а только необходимые данные.

Данный ГОСТ 21.608-2014 допускает заполнение боковика для однолинейных схем по другим формам, но при условии что будут указаны все технические данные в соответствии с формой 4 и 5.

Примеры оформления однолинейных схем освещения представлены на рисунке Г.1 для питающей и распределительной сети и на рисунке Д.1 для схемы группового щитка освещения.

Допускается однолинейные схемы питающей и распределительной сети для многоэтажных зданий выполнять по этажам, пример оформления представлен в приложении Е.

Поясняющие надписи на схеме оформляются в соответствии с приложением Ж.

Что бы избавить Вас от поисков данных нормативных документов, выкладываю их в архиве.

Однолинейная схема электроснабжения представляет собой документ, передающий в графической форме эксплуатационные характеристики и расчетные данные проекта электросети того или иного помещения, будь то жилой частный или многоквартирный дом, квартира, гараж или предприятие. Согласно документации, регламентирующей использование потребительских электроустановок, наличие рассматриваемой схемы у лица, эксплуатирующего электрическую сеть, является принципиальным моментом, проверяемым в ходе разного рода согласований

Поэтому при проектировании этого документа надлежит брать во внимание не только соответствующие ГОСТы, но и ограничения, налагаемые региональными отделениями Ростехнадзора и Энергосбыта

Формат электропроета частного двухэтажного дома

Предлагаю для скачивания несколько форматов электропроекта двухэтажного дома:

Электросхемы проекта в формате jpeg ,размер картинок 1127×671 .

Полный проект в формате PDF(36 листов). Можно бесплатно скачать ТУТ.

Основные электросхемы проекта электропроводки частного дома выполнены в формате DWG.

Немного о формате DWG

Это формат документов в системе AutoCAD.В данном случае AutoCAD использовалась как система для черчения. Чтобы посмотреть документ в формате DWG, нужен инструмент просмотра документов в этом формате. Можно воспользоваться Brava Viewer. Программа абсолютно бесплатная. Скачать Brava Viewer можно с сайта автора, тут: http://infograph.com/products/viewers.asp

Скачать электропроект в формате DWG можно тут.

  • 1й этаж розетки.dwg
  • 1й этаж.dwg334 КБ
  • 2й этаж розетки.dwg269 КБ
  • 2й этаж.dwg269 КБ
  • Приложение Расчет заземляющего устройства.doc47 КБ
  • Проект.dwg789 КБ

Другие Электропроекты и Электросхемы

  • мая 2012

    Схема электропроводки в квартире

  • июня 2012
    • Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg

    • Электропроект большой квартиры,№1.Посмотреть и скачать

  • октября 2012
    • Условные обозначения на схемах, обозначение розеток, выключателей, оборудования

    • Схемы освещения 3-х этажей трехэтажного частного дома

    • Схема электропроводки этажа частного дома

    • Схема электропроводки стандартной двухкомнатной квартиры

    • Схема электропроводки однокомнатной квартиры

    • Схема электропроводки круглой квартиры

    • Схема размещения электрического оборудования в интерьере большой квартиры

    • Схема освещения этажа частного дома

    • Схема освещения 3-х комнатной квартиры с кухней

    • Общая схема электропроводки четырех комнатной квартиры с кухней

    • Новые схемы электропроводки

    • Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C

  • ноября 2012
    • Схема квартирного электрощита с электропитанием 380 Вольт и защитным проводником

    • Наглядная трехфазная схема вводно–распределительного щита частного дома

    • Наглядная схема электрощита квартиры с реле напряжения

    • Наглядная схема электропроводки стандартной квартиры

    • Наглядная схема электропитания квартиры с заземлением

    • Наглядная схема распределительного электрощита частного дома с ошибками зануления

    • Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления

    • Наглядная схема принципа работы устройства УЗО в системе TN-S
