Маркировка транзисторов

Содержание

Маркировка года и месяца изготовления

В соответствии с ГОСТ 25486-82, для обозначения даты используют две буквы или букву и цифру. Первый символ соответствует году, а второй — месяцу. Такой вид кодирования применяется не только для транзисторов, но и для других отечественных полупроводниковых элементов. На зарубежных приборах дата обозначается четырьмя цифрами, первые две из которых соответствуют году, а последние — номеру недели. Рассмотрим, что означает кодовая маркировка транзисторов, соответствующая дате изготовления. Год выпуска/символ: 1986 — U, 1987 — V, 1988 — W, 1989 — X, 1990 — А, 1991 — В, 1992 — С, 1993 — D, 1994 — Е, 1995 — F, 1996 — Н, 1997 — I, 1998 — К, 1999 — L, 2000 — М и т. д. Месяц выпуска: первые девять месяцев соответствуют цифрам от 1 до 9 (январь — 1, февраль — 2), а последние — начальным буквам слова: октябрь — О, ноябрь — N, декабрь — D.

Принцип работы прибора

Транзистор — полупроводниковый прибор, предназначенный для усиления электрического сигнала. Благодаря особому строению кристаллических решёток и полупроводниковым свойствам, этот прибор способен увеличивать амплитуду протекающего тока.

Полупроводники — вещества, которые способны проводить ток, а также препятствовать его прохождению. Самыми яркими их представителями являются кремний и германий. Существует два вида полупроводников:

  1. Электронные.
  2. Дырочные.

В полупроводниках электрический ток возникает из-за недостатка или переизбытка свободных электронов. Например, кристаллическая решётка атома состоит из трёх электронов. Однако если ввести в это вещество атом, состоящий из четырёх электронов, один будет лишним. Он является свободным электроном. Соответственно, чем больше таких электронов, тем ближе это вещество по своим свойствам к металлу. А значит, и проводимость тока больше. Такие полупроводники называются электронными.

Теперь поговорим о дырочных. Для их создания в вещество вводятся атомы другого вещества, кристаллическая решётка которого содержит больше атомов. Соответственно, в нашем полупроводнике становится меньше электронов. Образуются вакантные места для электронов. Валентные связи будут разрушаться, так как электроны будут стремиться занять эти вакантные места. Далее, мы будем называть их дырками.

Электроны постоянно стремятся занять дырку и, начиная движение, образуют новую дырку. Таким поведением обладают абсолютно все электроны. В полупроводнике происходит их движение, а значит, начинает проводиться ток. Такие полупроводники называются дырочными.

Таким образом, вводя недостаток или избыток электронов в кремний или германий, мы способствуем их движению. Получается ток. Транзисторы состоят из соединений этих полупроводников по определённому принципу. С их помощью можно управлять протекающими токами и другими параметрами электрических сигналов.

PRO-ELECTRON (система, разработанная в Европе)

Маркировка приборов у европейских производителей несколько отличается. Код, которым промаркирован иностранный транзистор – это комбинация символом:

  1. Символ под номер один указывает на материал, из которого изготовлен прибор: А – из германия, В – из кремния, С – из арсенида галлия, R – из сульфида кадмия;
  2. Второй символ сообщает о типе транзистора: С – маломощный прибор с низкой частотностью; D – мощный элемент с низкой частотностью; F – прибор маленькой мощность с высоким уровнем частотности; G – в одном корпусе присутствует одновременно два и более элемента; L – прибор с высокой мощностью и частотностью; S – маломощный прибор с функцией переключения; U – транзистор-переключатель высокой мощности;
  3. Третий символ означает номер серии продукта: изделия общего пользования маркируются цифрами от 100 до 999; в том случае, когда перед цифровым значением прописана буква, это говорит о том, что данная деталь изготовлена для использования в промышленности или специализированного пользования.

Более того, общая кодировка иногда дополнятся символом модификации. Определить ее может только сам производитель.

Литература по электронике

Наука, которая изучает транзисторы и другие приборы, называется электроника. Целый ее раздел посвящён полупроводниковым приборам. Если вам интересно получить больше информации о работе транзисторов, можно почитать следующие книги по этой тематике:

  1. Цифровая схемотехника и архитектура компьютера — Дэвид М.
  2. Операционные системы. Разработка и реализация — Эндрю Т.
  3. Силовая электроника для любителей и профессионалов — Б. Ю. Семенов .

В этих книгах описываются различные средства программируемой электроники. Конечно же, в основе всех программируемых схем, лежат транзисторы. Благодаря этим книгам вы не только получите новые знания о транзисторах, но и навыки, которые, возможно, принесут вам доход.

Теперь вы знаете, как работают транзисторы, и где они применяются в жизни. Если вам интересна эта тема, продолжайте её изучать, ведь прогресс не стоит на месте, и все технические устройства постоянно совершенствуются

В этом деле очень важно идти в ногу со временем. Успехов вам!

Для каких устройств нужны условные графические обозначения?

Для всех устройств, входящих в состав технического решения по системе видеонаблюдения, а также для указаний по прокладке кабельных линий. Приведем лишь часть необходимых УГО:

№ п/п Тип оборудования Условное графическое обозначение Чем регламентируется?
1 Видеокамера Р 071-2017
2 Видеокамера (купольная) Р 071-2017
3 Видеокамера с поворотным устройством Р 071-2017
4 Видеокамера в герметичном термокожухе Р 071-2017
5 Видеокамера с передачей по радиоканалу Р 071-2017
6 Видеомонитор Р 071-2017
7 Пульт управления поворотной видеокамерой Р 071-2017
8 Видеонакопитель Р 071-2017
9 Сервер Р 071-2017
10 Источник бесперебойного электропитания Р 071-2017
11 Источник электропитания постоянного тока Р 071-2017
12 Батарея аккумуляторная ГОСТ 21.210-2014
13 Грозоразрядник Р 071-2017
14 Видеоусилитель Р 071-2017
15 Преобразователь сигнала для передачи по витой паре Р 071-2017
16 Преобразователь сигнала для передачи по оптоволоконной линии связи Р 071-2017
17 Преобразователь сигнала для передачи по коаксиальному кабелю Р 071-2017
18 Оборудование освещения Р 071-2017
19 Персональный компьютер Р 071-2017
20 Принтер Р 071-2017
21 Дополнительное оборудование (например, KVM-удлинитель, контроллеры видеостен и т.п.) Р 071-2017
22 Коробка соединительная Р 071-2017
23 Коробка распределительная телефонная (типа КРТН) Р 071-2017
24 Бокс телефонный Р 071-2017
25 Устройство коммутационное (типа УК1) Р 071-2017
26 Линия проводки. Общее изображение Р 071-2017
27 Линия цепей управления Р 071-2017
28 Линия сети аварийного эвакуационного и охранного освещения Р 071-2017
29 Линия напряжения 36 В и ниже Р 071-2017
30 Линия заземления и зануления Р 071-2017
31 Металлические конструкции, используемые в качестве магистралей заземления, зануления Р 071-2017
32 Прокладка на тросе и его концевое крепление Р 071-2017
33 Проводка в трубах. Общее изображение. Р 071-2017
34 Коробка ответвительная ГОСТ 21.210-2014
35 Проводка в лотке ГОСТ 21.210-2014
36 Проводка в коробе ГОСТ 21.210-2014
37 Проводка под плинтусом ГОСТ 21.210-2014
38 Конец проводки кабеля ГОСТ 21.210-2014
39 Проводка уходит на более высокую отметку или приходит с более высокой отметки ГОСТ 21.210-2014
40 Проводка уходит на более низкую отметку или приходит с более низкой отметки ГОСТ 21.210-2014
41 Проводка пересекает отметку, изображенную на плане, сверху вниз или снизу вверх и не имеет горизонтальных участков в пределах данного плана ГОСТ 21.210-2014
42 Коробка вводная ГОСТ 21.210-2014
43 Коробка протяжная, ящик протяжной ГОСТ 21.210-2014
44 Ящик с аппаратурой ГОСТ 21.210-2014
45 Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления ГОСТ 21.210-2014
46 Шкаф, панель двустороннего обслуживания ГОСТ 21.210-2014
47 Оптический волновод, оптическая линия, оптическое волокно, волоконный световод, оптический кабель. Общее обозначение ГОСТ 2.761-84
48 Optical fiber cable TIA-606-B
49 Соединительная неразъемная муфта ГОСТ 2.761-84
50 Оптический ответвитель ГОСТ 2.761-84
51 Access Point TIA-606-B
52 Сетевой коммутатор Cisco Systems, Inc
53 Сетевой роутер Cisco Systems, Inc
54 Многоуровневый коммутатор Cisco Systems, Inc

Комментарий Видеомакс

К сожалению, в нормативных документах содержатся не все необходимые в проекте УГО. Например, в Р 071-2017 УГО камер видеонаблюдения всего три — отдельно выделены поворотные и в термокожухе. Но что делать с огромным количеством различных типов корпусов для камер? Ведь они не укладываются в эти три типа. Да и для много другого оборудования УГО не хватает. Мы крайне не рекомендуем изобретать собственные УГО, а важные отличительные особенности видеокамер и оборудования указывать в буквенно-цифровом обозначении устройства или рядом с ним.

Виды записи

Производители транзисторов применяют два основных типа шифрования — это цветовая и кодовая маркировки. Однако ни один, ни другой не имеют единых стандартов. Каждый завод, производящий полупроводниковые приборы (транзисторы, диоды, стабилитроны и т. д.), принимает свои кодовые и цветовые обозначения. Можно встретить транзисторы одной группы и типа, изготовленные разными заводами, и маркированы они будут по-разному. Или наоборот: элементы будут различными, а обозначения на них — идентичными. В таких случаях различать их можно только по дополнительным признакам. Например, по длине выводов эмиттера и коллектора либо по окраске противоположной (или торцевой) поверхности. Маркировка полевых транзисторов ничем не отличается от меток на других приборах. Такая же ситуация и с полупроводниковыми элементами зарубежного производства: каждым заводом-изготовителем применяются свои типы обозначений.

Схема включения полевых транзисторов

Распространены три схемы включения полевых транзисторов. Первая схема – с общим истоком. Вторая – с общим стоком. Третья – с общим затвором. Самой распространенной является схема с общим истоком. Она очень похожа на схему биполярного транзистора с общим эмиттером. Очень большое усиление мощности и тока достигается каскадом с общим истоком.

Схема с общим затвором также сравнима с одной из схем биполярных транзисторов, а именно – с общей базой. Усиления тока она не дает, а потому не трудно предположить, что в ней и усиление мощности намного меньше, чем в схеме с общим истоком.

Последняя схема – с общим затвором – имеет достаточно ограниченное применение на практике. Связано это в первую очередь с тем, что каскад общего затвора имеет крайне низкое сопротивление на входе.

Отличие биполярных транзисторов от полевых

Полевые транзисторы управляются при помощи электрического поля и благодаря этому они очень энергоэффективны. Именно по этой причине они используются при производстве процессоров.

С другой стороны, у полевых транзисторов есть слабое место. Это их тонкий p-n переход. Он очень чувствителен к статическому электричеству. Кстати, именно из-за статического электричества перестают работать флешки и карты памяти, если вы их вытащили из устройства во время работы.

Схемы защиты от статического электричества не успевают сработать, и статика разрушает полевые транзисторы.

А вот биполярные транзисторы наоборот, лучше переносят статику. Но в тоже время, они потребляют больше мощности, так как для их открытия нужен электрический ток.

Маркировка года и месяца изготовления

В соответствии с ГОСТ 25486-82, для обозначения даты используют две буквы или букву и цифру. Первый символ соответствует году, а второй — месяцу. Такой вид кодирования применяется не только для транзисторов, но и для других отечественных полупроводниковых элементов. На зарубежных приборах дата обозначается четырьмя цифрами, первые две из которых соответствуют году, а последние — номеру недели. Рассмотрим, что означает кодовая маркировка транзисторов, соответствующая дате изготовления. Год выпуска/символ: 1986 – U, 1987 – V, 1988 – W, 1989 – X, 1990 – А, 1991 – В, 1992 – С, 1993 – D, 1994 – Е, 1995 – F, 1996 – Н, 1997 – I, 1998 – К, 1999 – L, 2000 – М и т. д. Месяц выпуска: первые девять месяцев соответствуют цифрам от 1 до 9 (январь – 1, февраль – 2), а последние — начальным буквам слова: октябрь – О, ноябрь – N, декабрь – D.

Транзисторы в корпусе типа КТ-27

На эти полупроводниковые элементы принято наносить либо буквенно-цифровой код, либо шифр, состоящий из геометрических фигур. Рассмотрим, что означает графическая маркировка транзисторов.

  • КТ972А — один «лежачий» прямоугольник.
  • КТ972Б — два прямоугольника: левый лежит, правый стоит.
  • КТ973А — один квадрат.
  • КТ973Б — два квадрата.
  • КТ646А — один треугольник.
  • КТ646Б — слева круг, справа треугольник.

Кроме того, существует и дополнительная цветовая маркировка торца корпуса, который противоположен выводам:

  • КТ 814 — серо-бежевый;
  • КТ 815 — сиренево-фиолетовый или серый;
  • КТ 816 — розово-красный;
  • КТ 817 — серо-зеленый;
  • КТ 683 — фиолетовый;
  • КТ9115 — голубой.

Транзисторы серии КТ814-817 группы Б могут маркироваться только путем окрашивания торца, без нанесения символьного кода.

Полевые SMD транзисторы

Маркировка Тип прибора Маркировка Тип прибора
6A MMBF4416 C92 SST4392
6B MMBF5484 C93 SST4393
6C MMBFU310 H16 SST4416
6D MMBF5457 I08 SST108
6E MMBF5460 I09 SST109
6F MMBF4860 I10 SST110
6G MMBF4393 M4 BSR56
6H MMBF5486 M5 BSR57
6J MMBF4391 M6 BSR58
6K MMBF4932 P01 SST201
6L MMBF5459 P02 SST202
6T MMBFJ310 P03 SST203
6W MMBFJ175 P04 SST204
6Y MMBFJ177 S14 SST5114
B08 SST6908 S15 SST5115
B09 SST6909 S16 SST5116
B10 SST6910 S70 SST270
C11 SST111 S71 SST271
C12 SST112 S74 SST174
C13 SST113 S75 SST175
C41 SST4091 S76 SST176
C42 SST4092 S77 SST177
C43 SST4093 TV MMBF112
C59 SST4859 Z08 SST308
C60 SST4860 Z09 SST309
C61 SST4861 Z10 SST310
C91 SST4391

А это пример n-p-n и p-n-n биполярных транзисторов (sot-23, sot-323) с типовым расположением выводов:

PRO-ELECTRON (система, разработанная в Европе)

Маркировка приборов у европейских производителей несколько отличается. Код, которым промаркирован иностранный транзистор – это комбинация символом:

  1. Символ под номер один указывает на материал, из которого изготовлен прибор: А – из германия, В – из кремния, С – из арсенида галлия, R – из сульфида кадмия;
  2. Второй символ сообщает о типе транзистора: С – маломощный прибор с низкой частотностью; D – мощный элемент с низкой частотностью; F – прибор маленькой мощность с высоким уровнем частотности; G – в одном корпусе присутствует одновременно два и более элемента; L – прибор с высокой мощностью и частотностью; S – маломощный прибор с функцией переключения; U – транзистор-переключатель высокой мощности;
  3. Третий символ означает номер серии продукта: изделия общего пользования маркируются цифрами от 100 до 999; в том случае, когда перед цифровым значением прописана буква, это говорит о том, что данная деталь изготовлена для использования в промышленности или специализированного пользования.

Более того, общая кодировка иногда дополнятся символом модификации. Определить ее может только сам производитель.

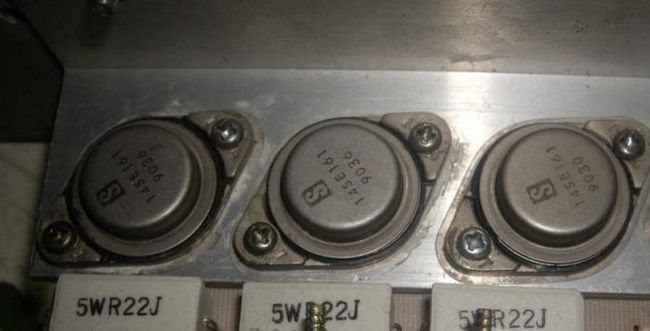

Японская система JIS

Стандарты маркировки, выработанные в Японии представлены буквами и цифрами в количестве 5 штук:

  1. Цифра под номером 1 – тип полупроводникового транзистора: 0 – обозначение фотодиода или фототранзистора; 1 – обозначение диода; 2 – обозначение транзистора;
  2. Буквенный символ S проставляется на каждом выпущенном элементе;
  3. Третий по счету маркировочный элемент говорит о разновидности детали: А – PNP с высокой частотностью; В – PNP с низкой частотностью; С — NPN с высоким уровнем частотности; D — NPN с низким уровнем частотности; Н – однопереходной; J — транзистор полевого типа с N-каналом; К — транзистор полевого типа с P-каналом;
  4. Цифра под номер 4 – номер серии в диапазоне от 10 до 9999;
  5. Пятый символ маркировки обозначает модификацию. Иногда данный символ отсутствует.

Бывают ситуации, когда в кодировке присутствует 6 символ – это дополнительная литера N, M или S, которая отвечает за соответствие прибора определенным стандартам. Маркировка, разработанная в Японии, не предусматривает использование обозначений цветом.


Источники

  • https://habr.com/ru/post/133136/
  • https://remont220.ru/osnovy-elektrotehniki/1098-tranzistor/
  • https://remont220.ru/stati/595-shemy-vklyucheniya-tranzistorov/
  • https://go-radio.ru/transistor.html
  • https://tyt-sxemi.ru/tranzistor/
  • https://tokar.guru/hochu-vse-znat/tranzistor-vidy-primenenie-i-principy-raboty.html
  • https://raschet.info/cvetovaja-i-simvolno-cvetovaja-markirovka-tranzistorov/
  • https://www.radiodetector.ru/markirovka-tranzistorov/

Цветовая маркировка диодов в корпусах SOD-80

Корпус SOD-80, известный также как MELF, представляет из себя маленький стеклянный цилиндр с металлическими выводами. Примеры маркировки диодов.

Маркировка 2Y4 к 75Y (E24 серия) BZV49 1W кремниевый стабилитрон (2.4 – 75V) Маркировка C2V4 к C75 (E24 серия) BZV55 500mW кремниевый стабилитрон (2.4 – 75V)

Катодный вывод помечен цветным кольцом.

Маркировка приборов цветными кольцами.

Вывод катода Прибор
Черный (Black) BAS32, BAS45, BAV105 LL4148, 50, 51,53, LL4448 BB241,BB249
Черный и кочичневый (Black Brown) LL4148, LL914
Черный и оранжевый (Black Orange) LL4150, BB219
Коричневый и зеленый (Brown Green) LL300
Коричневый и черный (Brown Black) LL4448
Красный (Red) BA682
Красный и оранжевый (Red Orange) BA683
Красный и зеленый (Red Green) BA423L
Красный и белый (Red White) LL600
Оранжевый и желтый (Orange Yellow) LL3595
Желтый (Yellow) BZV55,BZV80,BZV81 series zeners
Зеленый (Green) BAV105, BB240
Зеленый и черный (Green Black) BAV100
Зеленый и кочичневый (Green Brown) BAV101
Зеленый и красный (Green Red) BAV102
Зеленыый и оранжевый (Green Orange) BAV103
Серый (Gray) BAS81, 82, 83, 85, 86
Белый (White) BB219
Белый и зеленый (White Green) BB215

БИПОЛЯРНЫЕ ТРАНЗИСТОРЫ

Принцип действия, условные обозначения биполярного транзистора.

  1. Биполярный транзистор состоит из трех слоев полупроводника, называемых «база» (Б), «коллектор» (К), «эмиттер» (Э). Ток, протекающий через переход база — эмиттер (Iб) вызывает изменения сопротивления зоны эмиттер — коллектор, соответственно изменяется ток коллектора Iк, причем его значения больше нежели базового. Это основной принцип работы биполярного транзистора, его практические приложения рассмотрим позже.
  2. Поскольку материал транзистора полупроводник, то ток может протекать только в одном направлении, определяемом типом перехода. Соответственно этим определяется полярность подключения (тип проводимости) транзистора (прямая — p-n-p, обратная — n-p-n. Вот, собственно, вся теория, которая Вам первоначально необходима.

SMD элементы

Маркировка SMD-транзисторов бывает только символьной. Из-за миниатюрных размеров этих элементов цветовую кодировку не используют. Единого стандарта шифрования для них не существует. Каждый завод-производитель использует свои символы. Буквенно-цифровой код в данном случае может содержать от одной до трех букв или цифр. Каждый завод выпускает свои таблицы маркировок полупроводниковых элементов.

  • В России создали устройство для «просвечивания» земли
  • Физики заглянули в первые мгновения после Большого взрыва
  • Самые невероятные факты о Вселенной
  • Конспект урока по ФГОС физика 8 класс ‘Энергия топлива’
  • Допотопный — это что значит? Происхождение и значение слова
  • Созвездие Рыбы — интересные факты
  • Роскосмос и NASA анонсировали создание совместной окололунной станции уже в 2024-2026 году (11/11)
  • Конспект внеурочного мероприятия Посвящение в химики
  • Видимое движение Солнца по эклиптике
  • Приставка «бес» в русском языке ранее не существовала

← Практикум: Изучаем интернет-банкинг от МТС БанкаРемонт в новостройке под ключ в Москве с материалами от 6100 руб →

Применение транзисторов в жизни

Транзисторы применяются в очень многих технических устройствах. Самые яркие примеры:

  1. Усилительные схемы.
  2. Генераторы сигналов.
  3. Электронные ключи.

Во всех устройствах связи усиление сигнала необходимо. Во-первых, электрические сигналы имеют естественное затухание. Во-вторых, довольно часто бывает, что амплитуды одного из параметров сигнала недостаточно для корректной работы устройства. Информация передаётся с помощью электрических сигналов. Чтобы доставка была гарантированной и качество информации высоким, нам необходимо усиливать сигналы. Транзисторы способны влиять не только на амплитуду, но и на форму электрического сигнала. В зависимости от требуемой формы генерируемого сигнала в генераторе будет установлен соответствующий тип полупроводникового прибора.

Электронные ключи нужны для управления силой тока в цепи. В состав этих ключей входит множество транзисторов. Электронные ключи являются одним из важнейших элементов схем. На их основе работают компьютеры, телевизоры и другие электрические приборы, без которых в современной жизни не обойтись.

Полевые транзисторы с управляющим р-n-переходом

В полевых транзисторах с управляющим р-n-переходом управление током транзистора достигается путем изменения сечения канала за счет изменения области, занимаемой этим переходом. Управляющий р-n-переход образуется между каналом и затвором, которые выполняются из полупроводников противоположных типов проводимости. Так, если канал образован полупроводником η-типа, то затвор – полупроводником p-типа. Напряжение между затвором и истоком всегда подается обратной полярности, т.е. запирающей р-n-персход. Напомним, что при подаче напряжения обратной полярности область, занимаемая р-n-переходом, расширяется. При этом расширяется и область, обедненная носителями заряда, а значит, сужается область канала, через которую может течь ток. Причем, чем больше значение запирающего напряжения, тем шире область, занимаемая р-n-переходом, и тем меньше сечение и проводимость канала.

Так же, как и для биполярных транзисторов, для описания работы полевых транзисторов используют выходные характеристики. Выходная характеристика нолевого транзистора – это зависимость тока стока Iс от напряжения между стоком и истоком при фиксированном напряжении между затвором и истоком. В отличие от биполярного, работа нолевого транзистора может также описываться непосредственной зависимостью выходного параметра – тока стока от входного – управляющего напряжения между затвором и истоком. В зависимости от температуры, эти характеристики несколько изменяются. Напряжение UЗИ, при котором канал полностью перекрывается (IС = 0), называется напряжением отсечки Uотc. Управляющее действие затвора характеризуют крутизной, которая может быть определена по выходным характеристикам (см. рис. 1.15, г):

S = ΔIсΔUЗИ, при UСИ = const.

Будет интересно Как устроены многоцветные светодиоды

Так как управляющий p-n-переход всегда заперт, у полевых транзисторов практически отсутствует входной ток. Благодаря этому они имеют очень высокое входное сопротивление и практически не потребляют мощности от источника управляющего сигнала. Это свойство относится не только к транзисторам с управляющим р-n-переходом, но и ко всем полевым транзисторам, что выгодно отличает их от биполярных.

Европейская система PRO-ELECTRON

Маркировка транзисторов и других полупроводниковых приборов у европейских производителей осуществляется следующим образом. Код представляет собой символьную запись. Первая буква означает материал полупроводника: кремний, германий и т. п. Наиболее распространен кремний, ему соответствует литера В. Следующий символ — это тип прибора. Далее ставится номер серии продукта. У этого номера существует несколько диапазонов. Например, если указаны цифры от 100 до 999, то эти элементы относятся к изделиям общего назначения, а если перед ними ставится буква (Z10 — А99), то эти полупроводники считаются деталями специального или промышленного назначения. Кроме того, к общей кодировке может добавляться дополнительный символ модификации прибора. Ее определяет непосредственно производитель полупроводниковых элементов.

Первый символ (материал): А — германий, В — кремний, С — арсенид галлия, R — сульфид кадмия. Второй элемент означает тип транзистора: С — маломощный низкочастотный- D — мощный низкочастотный- F — маломощный высокочастотный- G — несколько приборов в одном корпусе- L — мощный высокочастотный- S — маломощный переключающий- U — мощный переключающий.

Диоды полупроводниковые

Быть может, раздел называется несколько тривиально, нужно было обычные диоды отличить от морально устаревших электронных ламп, современнейших SMD модификаций. Рядовые полупроводниковые диоды – самое простое горе радиолюбителя. Боковина цилиндрического корпуса с дисковым основанием, ножками содержит нанесенную краской легко различимую надпись.

Полупроводниковые резисторы. Отличите невооруженным глазом?

Цвет корпуса значения не играет, размер косвенно указывает рассеиваемую мощность. У мощных диодов зачастую в наличии резьба под гайку крепления радиатора. Итог расчета теплового режима показывает недостаток собственных возможностей корпуса, система охлаждения дополняется навесным элементом. Сегодня потребляемая мощность падает, снижая линейные размеры корпусов приборов. Указанное позволило использовать стекло. Новый материал корпуса дешевле, долговечнее, безопаснее.

Первое место занимает буква или цифра, кратко характеризующая материал элемента:

  1. Г (1) – соединения германия.
  2. К (2) – соединения кремния.
  3. А (3) – арсенид галлия.
  4. И (4) – соединения индия.
  • Вторая буква в нашем случае Д. Диод выпрямительный, либо импульсный.
  • Третье место облюбовала цифра, характеризующая применимость диода:
  1. Низкочастотные, током ниже 0,3 А.
  2. Низкочастотные, током 0,3 — 10 А.
  3. Не используется.
  4. Импульсные, время восстановления свыше 500 нс.
  5. Импульсные, время восстановления 150 — 500 нс.
  6. То же, время восстановления 30 — 150 нс.
  7. То же, время восстановления 5 — 30 нс.
  8. То же, время восстановления 1 — 5 нс.
  9. Импульсные, время жизни неосновных носителей ниже 1 нс.
  • Номер разработки составлен двумя цифрами, может отсутствовать вовсе. Номинал ниже 10 дополняется слева нулем. Например, 07.
  • Номер группы обозначается буквой, определяет различия свойств, параметров. Буква зачастую является ключевой, может указывать рабочее напряжение, прямой ток, многое другое.

В дополнение к маркировке справочники приводят графики, по которым можно решить задачи выбора рабочей точки радиоэлемента. Могут указываться сведения о технологии производства, материале корпуса, массе. Помогает информация проектировщику аппаратуры, любителям практического смысла не несет.

Маркировка года и месяца изготовления электронных компонентов

Согласно ГОСТ 25486-82, для того, чтобы обозначить месяц и год изготовления транзистора и других электронных компонентов, используются буквы и цифры: первое значение – год, второе значение – месяц. Что касается приборов, изготовленных за рубежом, для обозначения даты выпуска применяется кодировка из четырех цифр, где первые две – это год, следующие – номер модели.

Каждому году соответствует своя буква:ГодКод

1986 U
1987 V
1988 W
1989 X
1990 A
1991 B
1992 C
1993 D
1994 E
1995 F
1996 H
1997 I
1998 K
1999 L
2000 M
2001 N
2002 P
2003 R
2004 S
2005 T
2006 U
2007 V
2008 W
2009 X
2010 A
2011 B
2012 C
2013 D
2014 E
2015 F

Маркировка месяцаМесяцКод

Январь 1
Февраль 2
Март 3
Апрель 4
Май 5
Июнь 6
Июль 7
Август 8
Сентябрь 9
Октябрь O
Ноябрь N
Декабрь D

Чтобы обозначить месяц выпуска, применяются не только цифры, но и некоторые буквы: месяцы с января по сентябрь полностью соответствуют цифрам, следующие – первым буквам названия месяца.

Основная классификация транзисторов, параметры

Основная классификация транзисторов ведется по исходному материалу, на основе которого они сделаны, максимальной допустимой мощности, рассеиваемой на коллекторе и частотным свойствам.

Эти параметры определяют их основные области применения. По мощности транзисторы делят на:

  • транзисторы малой мощности,
  • транзисторы средней мощности,
  • транзисторы большой мощности.

По частоте транзисторы делят на:

  • низкочастотные,
  • среднечастотные,
  • высокочастотные,
  • сверхвысокочастотные.

По исходному полупроводниковому материалу транзисторы разделяют на:

  • германиевые,
  • кремниевые.

Основными параметрами биполярных транзисторов являются:

  • статический коэффициент усиления по току а в схеме с общей базой;
  • статический коэффициент усиления по току |3 в схеме с общим эмиттером. Параметры аир связаны зависимостями вида в = а/(1 — а) или а = в/(1 + в);
  • обратный ток коллектора Іко;
  • граничная fгр и предельная fh21 частоты коэффициента передачи тока.

Основными параметрами полевых транзисторов являются:

  • напряжение отсечки U0 — приложенное к затвору напряжение, при котором перекрывается сечение канала;
  • максимальный ток стока Іс. макс;
  • напряжения: между затвором и стоком Uзс, между стоком и истоком Uси и между затвором и истоком Uзи;
  • входная Свх, проходная Спр и выходная Свых емкости.
