Организация аварийного освещения

Как уже было сказано выше, на производствах и в административных зданиях обязательно наличие аварийных резервных источников питания с автоматическим запуском. Есть два основных способа выполнить монтаж резервных сетей:

Прокладка еще одной сети переменного тока, которая выполняется параллельно основной. Она имеет идентичную мощность и напряжение. Переподключение выполняется в течение одной минуты, тем самым обеспечивая бесперебойную работу на производстве

Однако параллельная электросеть прокладывается не везде, список потребителей делится на три категории по устройству аварийного освещения.
К первой категории относятся объекты стратегической важности, где отключение электроэнергии даже на короткий срок может привести к масштабным чрезвычайным происшествиям, травмированию или смерти большого количества людей, нарушению безопасности государства, массовым остановкам важных производств и прочим авариям. Такие объекты должны обязательно иметь дополнительную электрическую сеть мощностью аналогичной основной

В случае отказа и резервной электросети должны быть задействованы аварийные литий-ионные батареи с параллельным подключением дизельных или бензиновых электрогенераторов. Допустимо использование и прочих аварийных источников, которые смогут поддерживать работоспособность объекта достаточное количество времени, чтобы были проведены ремонтные работы по восстановлению электропитания.
Ко второй категории относятся производства и прочие объекты, где отсутствие электроэнергии может привести к значительным простоям большого количества работников, массовому браку продукции, нарушению работы зависящих от производства узлов. Здесь применяются такие же меры аварийного питания, но допускается незначительный простой и без него. Основное отличие в том, что запуск освещения безопасности выполняется ответственным оператором вручную. Практически все производства и административные здания относятся ко второй категории.
Существует и третья категория – на таких объектах допускается простой производства без электроэнергии не более суток. Здесь обычно отсутствует мощный источник аварийного света, а эвакуационное и освещение безопасности включается автоматически от дизельных генераторов или аккумуляторов (как автоматически, так и вручную, эвакуационное включается только автоматически во время сигнала пожарной тревоги).

В небольших помещениях допускается монтаж специальных светильников и ламп, которые имеют свой собственный аккумулятор. Они продолжают гореть даже при отключении основного источника света и заново заряжаются при восстановлении работоспособности последнего.

Светодиодная лампа аварийного освещения с аккумулятором

Согласно СП 52.13330.2011:

Виды аварийного освещения приведены в п.7.104 СП 52.13330.2011 «Естественное и искусственное освещение (СНиП 23-05-95)»:

Аварийное освещение подразделяется на эвакуационное и резервное.

Эвакуационное освещение подразделяется на: освещение путей эвакуации, эвакуационное освещение зон повышенной опасности и эвакуационное освещение больших площадей (антипаническое освещение).

Аварийное освещение предусматривается на случай нарушения питания основного (рабочего) освещения и подключается к источнику питания, не зависимому от источника питания рабочего освещения.

Эвакуационное освещение  (п.7.107 СП 52.13330.2011) зон повышенной опасности следует предусматривать для безопасного завершения потенциально опасного процесса или ситуации.

Эвакуационное освещение больших площадей (антипаническое освещение) (п.7.108 СП 52.13330.2011) предусматривается в больших помещениях площадью более 60 м2 и направлено на предотвращение паники и обеспечение условий для безопасного подхода к путям эвакуации.

Резервное освещение (п.7.109 СП 52.13330.2011) следует предусматривать, если по условиям технологического процесса или ситуации требуется нормальное продолжение работы при нарушении питания рабочего освещения, а также если связанное с этим нарушение обслуживания оборудования и механизмов может вызвать:

  • гибель, травмирование или отравление людей;
  • взрыв, пожар, длительное нарушение технологического процесса;
  • утечку токсических и радиоактивных веществ в окружающую среду;
  • нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ, и т.п.

Резервное освещение, как правило, не должно использоваться для целей эвакуационного освещения. Если резервное освещение проектируется так, чтобы быть использованным для целей эвакуационного освещения, то оно должно удовлетворять соответствующим требованиям, установленным выше для эвакуационного освещения.

Согласно п.7.110 СП 52.13330.2011 освещенность от резервного освещения должна составлять не менее 30% нормируемой освещенности для общего рабочего освещения. Необходимость создания для резервного освещения более высоких освещенностей определяется технологами в зависимости от условий функционирования данного объекта.

Резервное освещение должно обеспечивать 50% нормируемой освещенности не более чем через 15 с после нарушения питания рабочего освещения и 100% нормируемой освещенности — не более чем через 60 с, если иное не установлено специальными нормами или соответствующим обоснованием.

Световые указатели (знаки безопасности) устанавливаются (п.7.111 СП 52.13330.2011) :

  • над каждым эвакуационным выходом;
  • на путях эвакуации, однозначно указывая направления эвакуации;
  • для обозначения поста медицинской помощи;
  • для обозначения мест размещения первичных средств пожаротушения;
  • для обозначения мест размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации.

Питание световых указателей в нормальном режиме должно производиться от источника, не зависимого от источника питания рабочего освещения; в аварийном режиме переключаться на питание от третьего независимого источника, например — встроенную в светильник аккумуляторную батарею. Продолжительность работы световых указателей должна быть не менее 1 ч.

Для аварийного освещения следует применять (п.7.112 СП 52.13330.2011):

а) светодиодные источники света;

б) люминесцентные лампы — в помещениях с минимальной температурой воздуха не менее 5 °С и при условии питания ламп во всех режимах напряжением не ниже 90% номинального;

в) разрядные лампы высокого давления при условии их мгновенного или быстрого повторного зажигания как в горячем состоянии после кратковременного отключения, так и в холодном состоянии;

г) лампы накаливания — при невозможности использования других источников света.

п.7.113 Осветительные приборы аварийного освещения допускается предусматривать постоянного действия, включенными одновременно с осветительными приборами рабочего освещения, и непостоянного действия, автоматически включаемыми при нарушении питания рабочего освещения в данной зоне. В случае применения для рабочего и аварийного освещения светильников с однотипным корпусом светильники аварийного освещения должны быть помечены специально нанесенной буквой «А» красного цвета.

Классификация аварийного освещения

Аварийное освещение подразделяется на:

  • Освещение для спасательных путей; для возможности персонала и находящихся в помещении людей покинуть помещение, для этого требуется минимальная освещенность в размере минимум 1 Лк на каждые 0,2 м высоты, при этом желательная равномерность освещения не менее 1:40
  • Антипаническое освещение, предотвращающее панику во время отключения основного освещения, это как правило освещение запасных выходов из больших помещений. Включаться такое освещение должно незамедлительно после аварийного отключения основного освещения
  • Освещение безопасности (как правило применяется в крупных производственных помещениях с работающими станками), где при отключении освещения возникает опасность аварии и опасность для жизни и здоровья сотрудников производства.

Аварийное освещение нормы в жилых помещениях

  • Для промышленных зданий такой тип освещения следует организовывать если здание не имеет естественного освещения, если при исчезновении основного освещения продолжают работать механизмы. Освещение организуется по основным проходам если суммарное число персонала превышает 50 человек.
  • Аварийное освещение торговых залов – следует организовывать на лестничных пролетах и основных проходах если суммарное количество эвакуирующихся равно или превышает 50 человек. Кроме того, такое освещение должно быть в зданиях в которых одновременно могут находится более 100 человек, а также во всех торговых помещениях площадью более 90м2.
  • Аварийно-эвакуационное освещение  необходимо устанавливать во всех детских,  дошкольных и общеобразовательных учреждениях, спортивных, банных и лечебно-профилактических учреждениях.
  • В жилых зданиях данный тип аварийного освещения должен быть предусмотрен во всех зданиях высотой 6 и более этажей. Кроме того, согласно п.2.3 ВСН 59 — 8– эвакуационное освещение следует предусматривать в общежитиях с количеством проживающих 50 и более человек.
  • В аварийных же ситуациях эвакуационное освещение должно обеспечить освещенность достаточную для безопасной эвакуации людей. Согласно п.7.63 СНиП 23 – 05 – 95 для помещений эта норма составляет 0,5 Лк. Вне зданий аварийное освещение и нормы проектирования должны предусматривать освещенность не менее 0,2 Лк.
  • Для эвакуационного освещения важным аспектом является и разность между наиболее и наименее освещёнными участками. Ведь значительный перепад может дезориентировать человека. Поэтому введена норма, которая не допускает перепад между точками освещения более чем в 1/40.
  • Определенные нормы предъявляются и к расположению светильников. Так согласно п.6.1.23 ПУЭ световой указатель «Выход» должен быть расположен над каждым выходом из здания. Высота установки данного указателя должна быть не ниже 2 метров.
  • Светильники аварийного освещения должны быть расположены в коридорах через каждые 25 метров. Независимо от расстояния между светильниками они должны иметься на каждом повороте.
  • Отдельные требования предъявляются к светильникам в лечебно-профилактических заведениях. Для них следует предусматривать светильники дежурного освещения, которые подключаются к сети эвакуационного освещения. Эти светильники должны быть установлены в специальных нишах на высоте 0,3 метра над полом.
  • Для детских и дошкольных заведений светильники эвакуационного освещения должны устанавливаться на высоте 2,2 метра. Если они располагаются на меньшей высоте, то они должны питаться от сети напряжением не выше 42 В.

Устройство сети аварийного освещения

Следующим важным вопросом является устройство сети. Ведь аварийное и рабочее освещение должны конструктивно дополнять друг друга. И при аварийных ситуациях на одной из сетей освещения это не отражалось на работоспособности второй.

Питание сетей аварийного освещения

Прежде всего рассмотрим вопрос питания сетей аварийного освещения. Ведь от него напрямую зависит не только цена проекта, но условия по их монтажу. И здесь для нас есть несколько возможных вариантов реализации.

Сети аварийного освещения должны питания от автономного источника питания, не зависящего от рабочего освещения. Для этого применяются резервные лини электроснабжения, дизельные или бензиновые генераторы с автоматической системой запуска, аккумуляторные батареи. Причем последние могут применяться как для питания всей аварийной сети в целом, так и для питания отдельных светильников.

Питание аварийного освещения от резервной электросети

  • Давайте рассмотрим каждый из этих вариантов отдельно. Первым из них является наличие отдельного питания от сети переменного тока. Но такое резервное питание электроснабжающие компании обычно предоставляют только потребителям 1 или 2 категории.
  • Вторым возможным вариантом является установка дизельного или бензинового аварийного генератора. Причем обязательным условием является его автозапуск при исчезновении рабочего напряжения, как на видео.
  • При небольшом количестве светильников в помещении достаточно часто применяются устройства с аккумуляторами. Они представляют собой единый блок, который содержит сам светильник, аккумулятор, блок контроля наличия напряжения рабочей сети, коммутационное устройство для отключения светильника от рабочей сети и под зарядное устройство для аккумулятора.
  • Как вы понимаете стоимость таких устройств на порядок выше, но зачастую их применение обходится значительно дешевле чем монтаж и обслуживание полноценной сети постоянного тока.

На фото лампы аварийного освещения со встроенным аккумулятором

Полноценная сеть постоянного тока питается от аккумуляторных батарей соответствующей емкости. Такой блок аварийного освещения кроме самой батареи должен иметь под зарядное устройство, независимые распределительные щиты и полностью автономную электрическую сеть.

Требования к сетям аварийного освещения

Теперь давайте поговорим о общих правилах устройства аварийных сетей освещения. Ведь здесь все строго регламентировано начиная от качества светильников, которые должны соответствовать ГОСТ Р МЭК 60598-2-22-99 не только по своим качествам, но и по эксплуатационным испытаниям, и заканчивая требованиями к распределительным щитам.

Итак:

  • Прежде всего то, что касается работы аварийного освещения. Согласно п.7.66 СНиП 23 – 05 – 95 освещение рабочее и аварийное может находится в работе постоянно, а может включаться в работу только в аварийных ситуациях.
  • Если аварийная сеть включается в работу только при исчезновении питания рабочей сети, то должна быть предусмотрена схема и обратного перехода при появлении рабочего напряжения.
  • Если обратный переход не допустим по условиям сети. Например, при питании сети аварийного освещения от сети постоянного тока, либо при несинхронности работы автономного генератора, то в этом случае должна быть предусмотрена механическая блокировка. Она должна обеспечить обратный переход только с перерывом питания.

Механическая блокировка между автоматами питания рабочего и аварийного освещения

  • Если применяются светильники со встроенными аккумуляторными батареями, то для них должно быть предусмотрено дистанционное управление. Ведь в случае их питания от рабочей сети, при обычном отключении рабочего освещения может произойти саморазряд батареи. Поэтому должна быть предусмотрена система для подачи напряжения и их подзарядки.
  • Теперь что касается ламп. Для аварийных сетей следует использовать лампы накаливания. Так же допускается использовать люминесцентные и газоразрядные лампы, но только при их быстром повторном загорании и отсутствии стартера. Кроме того, такие лампы разрешается использовать только в помещениях температура в которых не опускается ниже +5⁰С.
  • Согласно ГОСТ Р 50571.5.56-2013 п.560.9.2 к одной линии аварийного освещения запрещается подключать более 20 ламп. При этом их суммарная мощность не должна превышать номинальные параметры защитного устройства более чем на 60%.
  • Щит аварийного освещения должен располагаться в местах удобных для обслуживания, иметь соответствующее обозначение и иметь защиту от теплового воздействия.

Безопасность

Оно запускается лишь в случае обесточивания основных приборов для освещения внутри цехов, а также прочих помещениях, где темнота может повлиять на образование пожара, аварийной ситуации и прочих критических ситуаций. При включенном освещении безопасности сотрудники должны беспрепятственно продолжать свою работу, не нарушать технологический процесс.

Освещение безопасности непременно должно быть оборудовано в детских учреждениях, вне зависимости от того, какое количество детей там находится. Ключевые стратегические объекты также обязательно должны оснащаться освещением безопасности. К таким объектам можно отнести насосные очистительные станции, пункты связи, а также прочие постройки, где отсутствие света может повлиять на работу ключевых механизмов.

При работающем устройстве безопасности уровень освещенности должен быть не меньше 15 люкс для энергосберегающих ламп и от 10 люкс для ламп накаливания.

Каждый вид аварийного эвакуационного освещения непременно должен действовать от отдельного вспомогательного источника питания и не быть зависимым от основной электрической сети. Освещения для безопасности и во время эвакуации также не должны быть зависимы друг от друга. Они лишь дополняют друг друга, поэтому необходимо обзавестись отдельными источниками питания для каждой из аварийных сетей. Выход аварийного освещения должен быть обустроен соответственно всем стандартам безопасности.

По европейским стандартам аварийные системы можно разделить на такие типы: аварийное эвакуационное и резервное. Под аварийным эвакуационным освещением подразумевается обеспечение видимости на путях для экстренной эвакуации, а также в зонах, представляющих риск для жизни. В эту же разновидность входят устройства, помогающие предотвратить возникновение паники.

Аварийное освещение требования пожарной безопасности

Нормативная база для системы аварийного света

Всю информацию о том, какие требования предъявляются к аварийному освещению, можно найти в следующих нормативных документах:

  • ГОСТ IEC 60598-2-22-2012. Здесь идет речь об аварийных светильниках: какие виды могут использоваться, особенности конструкции. В основном в документе описываются частные требования к осветительным приборам.
  • ГОСТ 27900-88. Основной документ, регулирующий типы и конструкцию светильников, используемых в аварийной системе света.
  • СП 52.13330.2016. В этом документе приводится классификация и нормы проектирования аварийного освещения. Здесь можно найти нормативные значения освещенности, цветопередачи и прочих важных параметров.

Стоит отметить, что безопасная работа на производстве также требует решения вопроса об установке надежного молниеотвода.

Все разновидности аварийного освещения по СП

Информация о том, на какие виды делится аварийное освещение, представлена в п. 7.6.1 СП 52.13330.2016. В документе описываются:

  • Эвакуационное освещение. Обеспечивает нужную видимость при нештатных ситуациях, которые привели к отключению от централизованной сети. Это могут быть стихийные бедствия, аварии или пожары.
  • Резервное освещение. Требуется в ситуациях, когда произошло обесточивание основных осветительных приборов. Организуется, чтобы обеспечить условия, позволяющие продолжить работу без нарушения технологии, чтобы обезопасить производство от возникновения аварий.

Не стоит путать аварийное с охранным освещением периметра и помещений

Оно тоже важно в вопросе безопасности объекта, но преследует несколько иные цели

Особенности эвакуационного освещения

Требования к аварийному освещению на путях эвакуации приводятся в п. 7.6.3 СП 52.13330.2016. Здесь есть точный список мест, где нужно предусмотреть свет для безопасной эвакуации. К ним относятся:

  • места, где есть перепады в уровне пола;
  • пересечение коридоров;
  • основной выход/вход в здание;
  • медицинский кабинет;
  • в зоне расположения плана эвакуации;
  • места расположения огнетушителей;
  • в каждом месте, где меняется направление пути.

Антипаническое освещение, согласно п. 7.6.4 СП 52.13330.2016, организуется при площади помещения более 60 м2 и одновременном нахождении в нем более 30 человек. В таблице 7.28 указанного документа можно найти требования, предъявляемые к системе эвакуационного света:

  • норму освещенности;
  • порядок включения;
  • продолжительность работы;
  • предельную равномерность освещенности.

Перечисленные параметры будут несколько отличаться для разных мест на объекте.

Особенности резервного освещения

Все важные требования к резервной системе света приводятся в п. 7.6.6 СП 52.13330.2016. Она не может использоваться в качестве эвакуационной. Если же такое решение было принято, то резервный свет должен отвечать всем нормам, которые предъявляются к эвакуационному. В большинстве случаев выполнить такое условие достаточно сложно, поэтому лучше организовывать оба вида освещения отдельно друг от друга.

Какими должны быть светильники для аварийного освещения

В СП 52.13330.2016 содержится и вся необходимая информация по поводу осветительных приборов, используемых в аварийной системе. Список рекомендованных источников приводится в п. 7.6.2 указанного документа. Какие светильники рекомендуется применять для аварийного освещения согласно СП:

  • светодиодные источники света;
  • люминесцентные лампы;
  • разрядные лампы высокого давления, но только если они будут мгновенно включаться и быстро зажигаться после непродолжительного отключения.

Лампы накаливания не рекомендованы специалистами, их применяют, только если нельзя прибегнуть к другим вариантам.

Все элементы (лампа, блок, батарея питания и контрольные приборы) обязательно располагаются либо внутри светильника, либо рядом с ним в пределах 500 мм). Важный нюанс – у аварийных светильников должен быть индикатор, который указывает на работу в конкретном режиме. Остальные моменты относительно конструкции осветительных приборов подробно описаны в части 6 ГОСТ 27900-88.

Главное требование к светильникам аварийного освещения – индекс цветопередачи (Ra) не менее 40. Еще один важный момент – необходимо ограничить слепящий эффект осветительных приборов. Согласно п. 7.6.7 СП 52.13330.2016, для этого должны соблюдаться установленные нормы для величины силы света. Они приводятся в таблице указанного свода правил. На рисунках представлена схема ограничения слепящего действия.

Выбор источников света и требования к аварийному освещению

 Основными параметрами, которые играют важную роль при выборе осветительного оборудования, являются строительные характеристики, архитектурные показатели, внешние условия окружающей среды, дизайнерские решения и вопросы экономической эффективности. Главное, чем должны кардинально отличаться светильники аварийного освещения от обычных светильников, предназначенных для рабочего освещения – это знаки либо окраска.

Аварийное освещение при эвакуации

Лампы накаливания считаются низко экономичными, их светоотдача может варьироваться от семи до двадцати шести люменов на ватт. Спектр освещенности таких устройств не четкий. Помимо этого они достаточно быстро нагреваются до высокого температурного уровня. К их плюсам можно бесспорно отнести не высокую стоимость, легкость в использовании. Газоразрядные лампы характеризуются высокой светоотдачей, стоимостью, трудной пусковой системой, создают много шума, время их работы может доходить до десяти тысяч часов. Приоритетными являются светодиодные светильники, применяемые для аварийного освещения, так как имеют длительный срок эксплуатации, минимальное энергопотребление, отсутствие УФ- и ИК- излучения, ртути, небольшие размеры, и многие модели оснащаются собственным аккумулятором.

Маркировка светильников представляется в виде буквенно-цифрового шифра, где каждой букве присваивается свое значение. Первая буква – тип лампы, вторая – способ установки, третья – назначение светильника, четвертая – число, означающее номер серии, пятая – количество ламп, шестая – номер модификации.

Ключевые требования, предъявляемые к аварийному освещению, прежде всего будут зависеть от его типа. Для подачи источника света безопасности требуется:

  1. Обеспечение от пяти процентов от нормы освещенности общего показателя.
  2. Самый низкий показатель Минимальная освещенность в помещении составляет не меньше двух люксов, вне его она должна составлять 1люкс.
  3. Самый высокий показатель не должен быть выше тридцати люксов, только при конкретном обосновании его можно увеличить.
  4. При проведении монтажных работ, линии основного источника подачи света и аварийного размещать в одном коробе не рекомендуется.
  5. Силовые устройства и розетки запрещается подключать к линиям аварийного светового запуск

Эвакуационное освещение можно совмещать с общим, выделяют основные требования:

  1. Норма безопасного освещения для эвакуации группы лиц равна 0,5лк. Вне строения = 0,2лк.
  2. Означающий направление указатель «Выход», следует располагать на высоте от двух метров над каждым проемом места выхода из строения. Надпись можно наносить вручную, но с условием, что над нанесенной надписью будет расположен светильник.
  3. С шагом в 25м. следует располагать светильники, которые требуется устанавливать на каждом отдельном повороте.
  4. Светильник специального дежурного освещения устанавливается в нишах спец. назначения с высотой в 0,3 метра над уровнем пола. Дежурное освещение применяется в учреждениях лечебно-профилактического профиля.
  5. Детским учреждениям необходимо применять светильники эвакуационного направления с высотой, равной 2,2 м.

Главные требования к аварийному освещению заключаются в обязательном наличии автономной подсветки в указателях

Также важно следовать требованиям, включенным в ПУЭ. Указатели устанавливаются с шагом от двадцати пяти метров, также и на коридорных поворотах

Типы приборов аварийного освещения при пожаре

Существует три основных типа осветительных электроустановок предназначенных для аварийного или эвакуационного освещения во время пожара.

  1. Постоянного действия – светильник не отключается и работает, постоянно давая дополнительный свет в помещении. В непрерывной схеме можно использовать энергосберегающую лампу и рассеиватель.

Непостоянное действие – люминесцентный светильник в пожаробезопасном исполнении включается только после отключения основного питания. Если в сети есть напряжение, лампы отключаются и ток подается на аккумуляторы.

Комбинированные модели – источники света подключаются таким образом, чтобы постоянно работали только несколько ламп. После отключения электроэнергии включаются все светильники, питаясь от аккумулятора.

Типы осветительных приборов для пожароопасных зон могут отличаться и по основному предназначению. Некоторые служат для обеспечения быстрой эвакуации, другие выполняют функцию дополнительного освещения здания.

Нормы ПБ при установке в пожароопасных помещениях предписывают необходимость постоянного включенного дежурного света. Допускается монтаж светильников с натриевыми лампами. Управление освещением должно осуществляться централизованно благодаря установленному электрощитку.

Централизованное аварийное освещение

Централизованное аварийное освещение – это современный способ контроля и управления САО на больших площадках (торговый центр, промышленные предприятия, офисные здания).

Система управляет группой ОП (по этажам, помещениям) или каждым светильником, для этого ему дается свой «адрес».

Схема централизованной САО

Аварийные светильники в такой системы выполнены без БАП, а их тестирование проводится при помощи контроллеров, управление которым выведено на один пульт.

Преимущества централизованной САО:

  • периодичность тестирования заведена в контроллер и проводится автоматически. Результаты хранятся в памяти контроллера.
  • Надежность. Достигается за счет минимальной комплектации светильника аварийного освещения.
  • Экономичность в сравнении с отдельно стоящими автономными ОП.
  • Срок эксплуатации (12 лет) центральной аккумуляторной установки.
  • Сонаправленность в работе с системой пожарного оповещения.
  • Одна точка управления (пульт).
  • Модернизация существующей системы.

Популярные модели ЦСАО

Популярные модели ЦСАО, их описание и технические характеристики предоставлены международной группой компаний «Световые технологии».

ЦСАО DIALOG-20-AM00-AC00-3-1

Параметры ЦСАО DIALOG-20-AM00-AC00-3-1

  1. Источник бесперебойного питания DIALOG 24-4-400-1H

ИБП DIALOG 24-4-400-1H

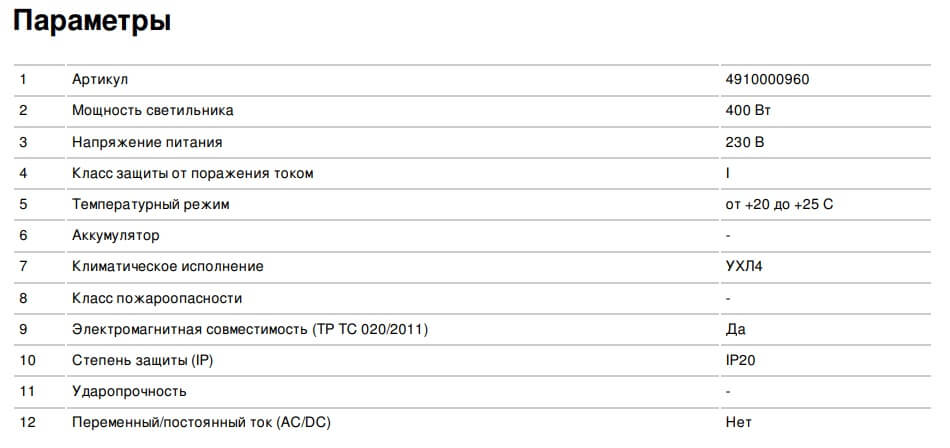

Параметры ИБП DIALOG 24-4-400-1H

  1. Устройство дистанционного тестирования и управления аварийным освещением Telemando

Устройство дистанционного тестирования и управления аварийным освещением Telemando

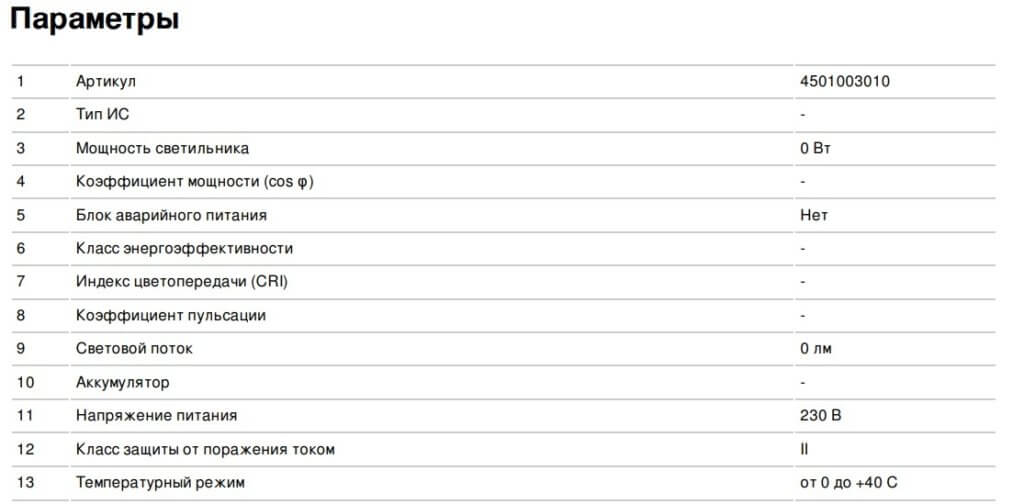

Параметры устройства Telemando (часть 1)

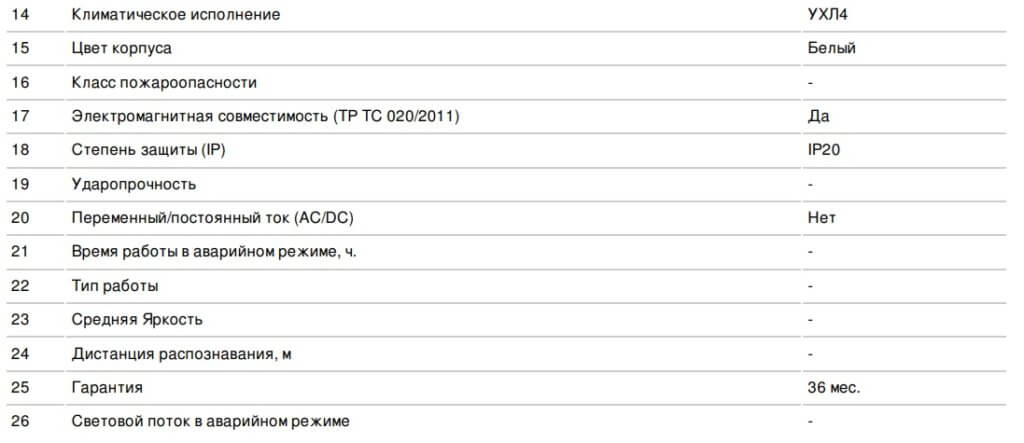

Параметры устройства Telemando (часть 2)

Типы аварийных светильников

Все аварийные светильники можно разделить на две большие группы:

обеспечивающие подсветку путей эвакуации

То есть, создающие непосредственно сам свет.

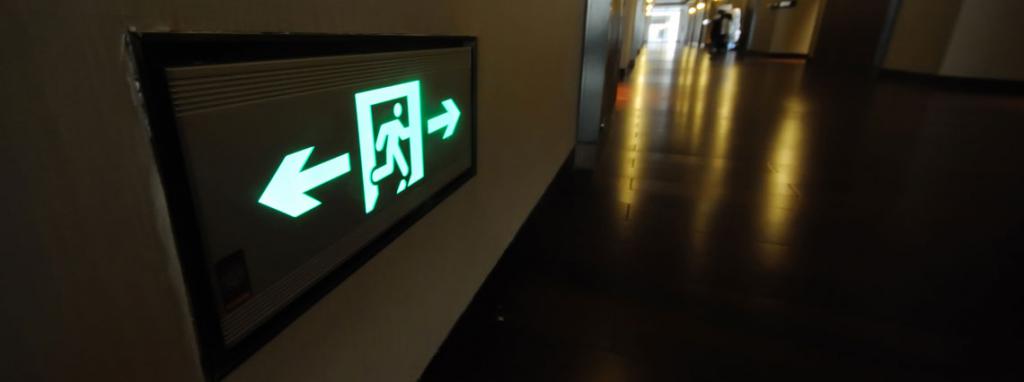

эвакуационные указатели

Которые по факту не дают столько света как первые, но указывают людям куда нужно бежать.

К первому типу относятся обычные рабочие светильники, которые дополнительно снабжаются блоками аварийного питания (БАП).

Схема их расстановки должна быть такой, чтобы обеспечить при аварии минимальную освещенность 1 люкс, с неравномерностью не более 1 к 40.

Это означает, что в самой темной точке между двумя лампами, освещенность должна равняться 1 Лк (можно и больше). При этом другая самая освещенная точка может быть ярче ее в 40 раз (40Лк).

Длительность работы такого освещения по норме — не менее 1 часа.

Пожарный сертификат

Одна из функциональных особенностей некоторых моделей аварийных светильников – пожарное оповещение.

При срабатывании системы пожарного оповещения светильник принимает извещающий сигнал с помощью специального разъема и загорается. Тем самым оповещает о пожаре.

Обязательное условие при эксплуатации светильников пожарного аварийного освещения – это наличие сертификата соответствия (пожарного сертификата) (ФЗ РФ №123). При его отсутствии светильник не имеет функции оповещения.

Пример пожарного сертификата

Одна из задач аварийных светильников – защита от воздействия электрического тока (ТР ТС 004/2011 ст.4).

Классификация и определения из НТД

Аварийное освещение должно работать при отключении питания. Это обеспечит безопасное передвижение людей в случае короткого замыкания в электропроводке, которое сопровождает пожар, аварию или другую подобную ситуацию.

В зависимости от требований к аварийному освещению подразделяется на следующие виды:

  • резервное освещение.
  • эвакуационное освещение;

Рассмотрим первый член. Эти системы используются для освещения проходов, замкнутых пространств, лестниц и пандусов, а также для организации выхода людей на улицу. Их основная цель — указать самый простой, безопасный и быстрый выход.

Эвакуационное освещение делится на:

  • антипаническое освещение.
  • освещение путей эвакуации;
  • охранное освещение;

Освещение путей эвакуации должно позволять идентификацию. Он используется для обеспечения безопасности при движении потока людей по всему маршруту.

Рисунок 1. Эвакуационное освещение.

Защитное освещение используется в зонах, представляющих высокий риск для людей, участвующих в производственном процессе. Это позволяет выполнять работу без препятствий.

Рисунок 2. Охранное освещение.

Паническое освещение применяется в помещениях площадью более 60 квадратных метров. Он обеспечивает порядок при перемещении большого количества людей к выходу. Этот тип освещения необходим для больших помещений, даже если естественного света достаточно.

Рисунок 3. Паническое освещение.

Отличие резервного освещения от эвакуационного освещения заключается в обеспечении условий для непрерывной работы оборудования и продолжения производственного процесса при выключении основного освещения.

Как правило, системы аварийного освещения проектируются без возможности использования для эвакуационного освещения. Но если комбинация необходима, параметры систем резервного освещения должны соответствовать требованиям, предъявляемым к системам освещения при эвакуации.

Типы светильников аварийного освещения.

Согласно ГОСТ МЭК 605981-1-2003, светотехническое оборудование для аварийного освещения делятся на осветительные приборы:

  • Постоянного действия – находятся в работе всегда (в рабочем и аварийном режимах).
  • Непостоянного действия – подключаются только в аварийном режиме.
  • Комбинированные – приборы, как минимум с двумя лампами, в котором одна работает от аварийной линии, а другая от рабочей. Могут быть как постоянного действия, так и непостоянного.
  • Автономные – светильники с аккумуляторными батареями.

Централизованного электропитания – электропитание таких осветительных приборов производится от централизованной аварийной системы. Могут быть постоянного и непостоянного действия.

Вас может заинтересовать – «Как найти подряд на электромонтажные работы».
