Как сделать гирлянду из лампочек своими руками

Что нужно знать по поводу гирлянды

Так как в продаже много некачественных гирлянд, можно собрать самостоятельно надежное и долговечное устройство. Но в первую очередь надо разобраться в особенностях этого типа изделий:

1. Вид используемых лампочек. Если раньше применялись лампы накаливания, что не очень экономно и надежно, то сейчас почти все модели оснащены светодиодными лампами, которые служат в десятки раз дольше, не греются при работе и намного безопаснее в использовании.

   Светодиодное оборудование работает от низкого напряжения.

2. Тип подключения. Самые простые и дешевые варианты имеют последовательное соединение, когда провод идет от одного цоколя к другому, что не очень хорошо. Постепенно снижается напряжение, а если сгорает одна из лампочек в цепочке, то все устройство перестает работать. При параллельном соединении напряжение приходит на каждую лампу отдельно, что обеспечивает равномерное свечение. А если выйдет из строя один из источников света, остальные будут работать.

   Схема параллельного подключения

3. Напряжение сети. Есть решения, которые работают от стандартного показателя в 220 В, но гораздо проще и безопаснее использовать блок питания, чтобы гирлянда включалась от 12 В.

Как изготовить светодиодную ленту своими руками

Копию LED-полосы фабричного производства изготовить в домашних условиях очень трудно. Она представляет собой печатную плату на гибкой основе, на которой смонтированы светодиоды и резисторы серии SMD. В домашних условиях эти материалы можно заменить текстолитовой полоской и обычными светодиодами и сопротивлениями, на ножках.

Необходимые инструменты и материалы

Для самостоятельного изготовления светодиодной ленты необходимы следующие инструменты:

• ножницы или резак для отрезания текстолитовой полосы;
• шило или тонкое сверло, соответствующее толщине ножек светодиодов и резисторов;
• паяльник с припоем и канифолью;
• строительный фен для прогрева термоусадочной трубки.

Кроме инструментов, необходимы следующие материалы:

• Светодиоды. Количество зависит от напряжения, необходимого для работы каждого из светодиодов, напряжения питания – 12 В или 24 В, и желаемой яркости. Самодельная полоса подключается также к батарейке или USB. При изготовлении RGB-ленты диоды нужны разных цветов – красные, зеленые и синие.
• Резисторы. Они необходимы для ограничения тока, протекающего через светодиоды.
• Полоса гетинакса или текстолита толщиной 0,5 – 1 мм. При наличии фольгированного гетинакса можно изготовить печатную плату.
• Отрезки провода для монтажа схемы. Сечение может быть любым, но не более 0,35 мм2, иначе они будут слишком жесткими.
• Полоска, вырезанная из непрозрачной пластиковой бутылки или другой тонкой пластмассы. Размеры этой полосы совпадают с размерами текстолитовой полоски.
• Прозрачная термоусадочная трубка. Диаметр должен позволять надеть ее на готовую полосу, а длина на 30 мм больше ее.

Процесс изготовления

Изготовление самодельной светодиодной полоски состоит из нескольких этапов:

1. Составление принципиальной схемы. У каждого светодиода есть номинальное напряжение и ток. Исходя из этого, они соединяются группами последовательно с токоограничивающим резистором. Его номинал и мощность можно рассчитать по закону Ома или воспользоваться одним из онлайн-калькуляторов.
2. Отрезается текстолитовая полоска. Длина и ширина полоски должны позволять разместить на ней все элементы схемы.
3. Шилом или тонким сверлом сверлятся отверстия для монтажа деталей. Светодиоды размещаются в ряд, на одинаковом расстоянии друг от друга, а резисторы между ними, сбоку или с обратной стороны полосы, в зависимости от местных условий. Для изготовления RGB-полоски светодиоды располагаются с чередованием цвета.
4. В просверленные отверстия вставляются элементы полосы.
5. Отрезками провода с помощью паяльника соединяются все элементы согласно схеме.
6. Припаиваются провода для подключения.
7. Для придания конструкции более эстетичного внешнего вида полосы со светодиодами и вырезанная полоса из бутылки помещаются в прозрачную термоусадочную трубку. Полоса из бутылки размещается с задней стороны полоски со светодиодами.
8. Термоусадочная трубка прогревается феном для стягивания всех деталей в одно целое. Для использования конструкции в воде, например, в аквариуме, ее концы герметизируют силиконовым герметиком. Это делает конструкцию водонепроницаемой.

Изготовление гирлянды из светодиодов

При последовательно подключенных светодиодах можно создать мерцающую гирлянду. На ее создание уйдет минимум времени, а с задачей сможет справиться практически каждый человек с начальными знаниями электрики. Самое главное в данном случае: четко следовать инструкции.

Для самостоятельной сборки светодиодной гирлянды своими руками вам нужно выполнить действия в следующем порядке:

1. Определитесь с желаемым расстоянием между соседними источниками (диодами).
2. Раскрутив провод, маркером любого цвета нанесите соответствующие отметки на те места, где предположительно будут установлены светодиоды. В идеале расстояние между ними должно составлять 200-250 мм.
3. В тех точках, где были оставлены пометки, удалите с провода изоляцию, создав «голые островки» длиной по 20-30 мм. Действовать нужно аккуратно, чтобы не повредить сам кабель. Это упростит процесс будущего крепления диодов.
4. На такие участки нужно нанести канифоль с припоем.

https://youtube.com/watch?v=S_tpoZjNRpE

1. К образовавшимся наплывам закрепите светодиоды, соединяя паяльником их ножки с проводом. Учтите, что данный вариант крепления будет менее надежным, поэтому придется воспользоваться усиливающими фиксаторами, которые также закроют оголенные части гирлянды.
2. Узкий скотч нарежьте на разные кусочки длиной 30-40 мм, затем примените в качестве изоляции для диодов. В результате этих действий каждый светодиод должен быть расположен в «кармашке», крепко удерживающем его на кабеле. Обмотать нужно все источники света на проводе.
3. Затем нужно обеспечить герметизацию верхней части «кармашка». Для этого сгодится силиконовый герметик, который не просто повышает прочность конструкции, но и совершенствует свечение.
4. Остается подключить к схеме резистор и блок питания, а затем протестировать работу самодельного оборудования.

Обратите внимание! Данная разновидность гирлянды не боится холода, поэтому может эксплуатироваться в системах наружной иллюминации. В таком случае рекомендуется применять блоки питания на 8-12 В. Чтобы проверить работоспособность изделия, вы можете применить аккумуляторную батарейку смартфона, блок питания от зарядки телефона

Чтобы проверить работоспособность изделия, вы можете применить аккумуляторную батарейку смартфона, блок питания от зарядки телефона.

Подготовка к созданию светодиодной гирлянды на батарейках

Не менее красиво смотрится светодиодная гирлянда, подключаемая к батарейкам. Кроме того, такое изделие будет максимально безопасным для детей. Данная разновидность иллюминации используется в качестве наружного источника света. При перемещении в воздухе будет оставаться яркий разноцветный шлейф, который дизайнеры часто используют для создания в пространстве разнообразных узоров. Изделие должно быть защищено от ветра, осадков и низкой температуры.

Для производства гирлянды на батарейках вам будут нужны:

• светодиоды диаметром 10 мм разных цветов с рассеивающим эффектом;
• магниты диаметром 1,3 и толщиной не более 30 мм;
• изолента или узкий скотч;
• литиевая батарейка (например, CR2032 3V);
• эпоксидный клей.

Процесс изготовления гирлянды на литиевых батарейках

Для создания яркой мерцающей гирлянды потребуется выполнить качественную пайку. Спешить в процессе выполнения работы не стоит. Запаситесь терпением, будьте аккуратны и внимательны, следуйте шагам:

1. Выполните тестирование светодиодов, чтобы увидеть уровень их свечения. По очереди подключите компоненты к литиевой батарейке (одну, более длинную ножку, соедините с «плюсом», другую короткую – с «минусом»).
2. Зафиксируйте положение диодов, затем каждый элемент вместе с батарейкой оберните скотчем или изолентой в 2 слоя.
3. С положительным контактом батарейки совместите магнит, зафиксировав его.
4. Каждая часть конструкции должна быть установлена на тонкий провод. Проверьте работоспособность изделия!

Использование резисторов парами

В данном случае вы сможете снизить себестоимость изделия, сделав его более экономичным, но помните: гораздо лучше с точки зрения электрической безопасности и долговечности оборудования соединять каждый светодиод с собственным резистором. К тому же, последние компоненты дешевые.

Разновидности

Выбирая гирлянду, необходимо внимательно изучить имеющиеся на современном рынке разновидности этого украшения и их различия. Традиционно по степени назначения гирлянды можно разделить на 2 группы.

Модели для улицы. Как правило, лампы в них большие и снабжены дополнительными средствами защиты от механических повреждений. Кроме того. они обладают повышенной сопротивляемостью к непогоде, сырости и резким скачкам температуры.

Также выделяют следующие виды моделей.

Универсальная линейная. Представляет собой длинный провод с последовательно расположенными на нем лампами.

9 украшений для электрогирлянд своими руками

Как вы имели возможность убедиться в посте «Светящиеся гирлянды: интересные способы декора» у этих чудесных огоньков большой потенциал в украшении дома. Но обычные гирлянды можно сделать гораздо лучше, если дополнительно украсить.

Если обобщить, есть два способа: надеть что-нибудь на каждую лампочку или добавить декоративных элементов на провод гирлянды.

Впереди вас ждут несложные мастер-классы, которые помогут преобразить гирлянду согласно вашему настроению или стилю интерьера.

Шарики для пинг-понга

Очаровательная гирлянда с мягко светящимися шариками делается с помощью мячиков для пинг-понга. Запаситесь количеством, равным лампочкам на гирлянде, проделайте в них дырочки и наденьте на лампочки. Светодиодная гирлянда, которая не нагревается, будет здесь самым разумным решением. Отлично смотрятся и белые огоньки, и разноцветные.

Цветы из формочек для кексов

Очень нежный вариант — цветочная гирлянда из бумажных формочек для выпечки. Чтобы было проще делать цветы симметричными, сложите их перед вырезанием. Можно сделать и зимний вариант из белых формочек, вырезав из них снежинки.

Морское настроение

Просто украсив гирлянду морской веревкой, вы получите уникальный элемент декора для морского стиля. Как бонус — с помощью веревки можно спрятать провод, чтобы электрогирлянда смотрелась изящнее.

Шарики из ниток

Создание этой гирлянды потребует довольно много времени, но эффект превосходный. Вам понадобится много маленьких надувных шаров, нитки и клей ПВА.

Шарики оплетаются ниткой, смоченной в клее, а потом лопаются и достаются через отверстие, когда нитка засыхает. В то же отверстие продевается лампочка. Гирлянда выглядит теплой и уютной, а переплетение ниток отбрасывает интересные тени.

Попробуйте сделать такие, взяв бечевку вместо ниток, как мы рассказывали в посте «10 DIY идей декора бечевкой».

Шарики из ротанга

Эта гирлянда идейно похожа на предыдущую, но делается проще: такие шарики продаются во флористических магазинах. Свет от ротанговых шариков не такой мягкий, и выглядят они более ярко и декоративно.

Изящные бантики

Легкое и романтичное настроение создаст гирлянда с бантиками из органзы или кружева. Просто разрежьте ткань на ленточки и завяжите пушистые бантики вокруг каждой лампочки. Можно сочетать оба типа ткани, так получится еще интереснее.

Немного оригами

Подойдут для украшения гирлянды, особенно светодиодной, различные поделки из бумаги. От самых простых, например, снежинок, до сложных оригами. Попробуйте сложить эти симпатичные японские фонарики (схема на последнем фото) или воспользуйтесь нашим мастер-классом.

Одноразовые стаканчики

Одноразовые стаканчики похожи на мини-абажуры. Именно поэтому из них получается отличная основа для декора гирлянды. Лучше брать бумажные стаканчики для кофе, а не пластиковые. Вариантов декора множество: можно оклеить цветной бумагой, покрасить или расписать, можно украсить лентами или обмотать жгутом.

Гирлянда с фотографиями

Интересная альтернатива размещению фоторамок на стенах. Сочетание гирлянды и фотографий или открыток выглядит волшебно, при этом не так портятся стены, фотографии всегда достаточно освещены и удобно держатся на проводе между лампочками.

Фотографии: homesthetics.net, architecturendesign.net, self.com, hannahhoijar.com, topinspired.com, pathhomeschool.com, apartmenttherapy.com

У наших друзей вы можете приобрести светодиодные гирлянды оптом.

Пошаговая инструкция

Чтобы собрать гирлянду из лампочек своими руками, не обязательно быть профессиональным электриком. Инструкция разработана для параллельного подключения светильников.

Подготовка витого провода

Основа гирлянды в стиле ретро – витой провод, подобный тому, который активно использовали для наружной проводки до середины прошлого века. Переплетают кабели так:

1. Складывают пополам, разрезают, раскладывают, выравнивают концы и фиксируют их стяжкой.
2. 1 конец прикрепляют к загнутому гвоздю, вставленному в дрель, второй привязывают на расстоянии к какому-либо предмету – крючку, ножке стола.
3. Включают дрель. Из простого провода длиной 15 м получается 7,3-7,4 м ретро.
4. Не снимая с крючков, кабель слегка разминают по всей длине и дают ему немного полежать в таком положении, чтобы все жилы зафиксировались в новой форме.

Обработка провода

На этом этапе определяют точки, где будут висеть лампы, и подготавливают их к подключению:

Отмеряют участок не меньше 1,5 м для соединения с розеткой с одной стороны кабеля. Выбирают вариант оформления другой стороны, она может заканчиваться лампой или дополнительной розеткой.
Отмеряют и отмечают самоклеющимся маркером места расположения ламп (в зависимости от размера, их размещают с шагом 45-60 см). Разметку лучше сделать сразу по всей длине изделия, чтобы откорректировать расстояние между элементами.
Вставляют плоскую отвертку в отмеченной точке и раздвигают кабели так, чтобы между ними образовался участок в форме кольца.
Оголяют по 1-1,5 см в центре обоих проводов напротив друг друга с помощью стриппера или ножа

Слой изоляции снимают осторожно, чтобы не повредить жилы.
Скручивают оголенные участки в петли с помощью отвертки или тонкого гвоздя.

В результате обработки на кабеле появляются отрезки с попарно расположенными петлями, к каждой паре будет крепиться патрон.

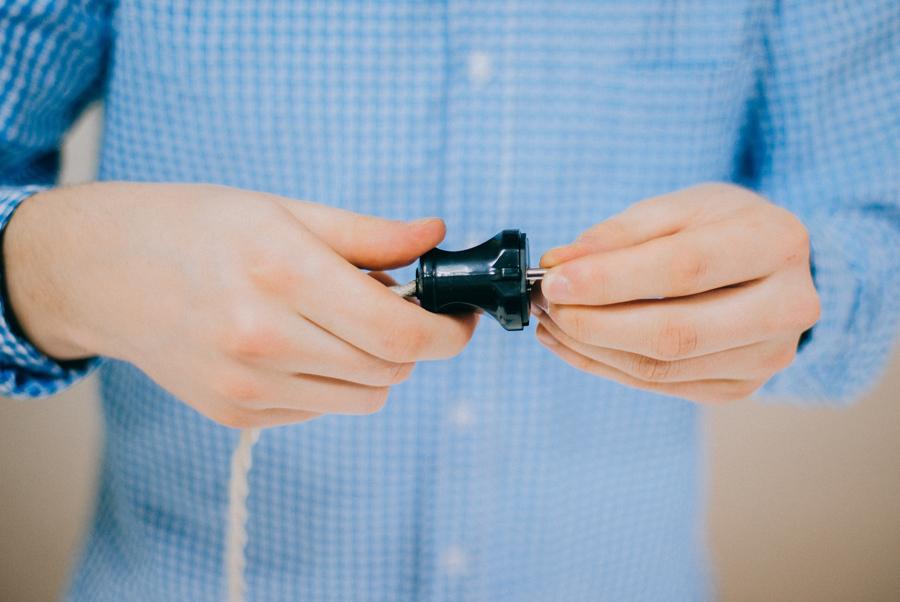

Вилка

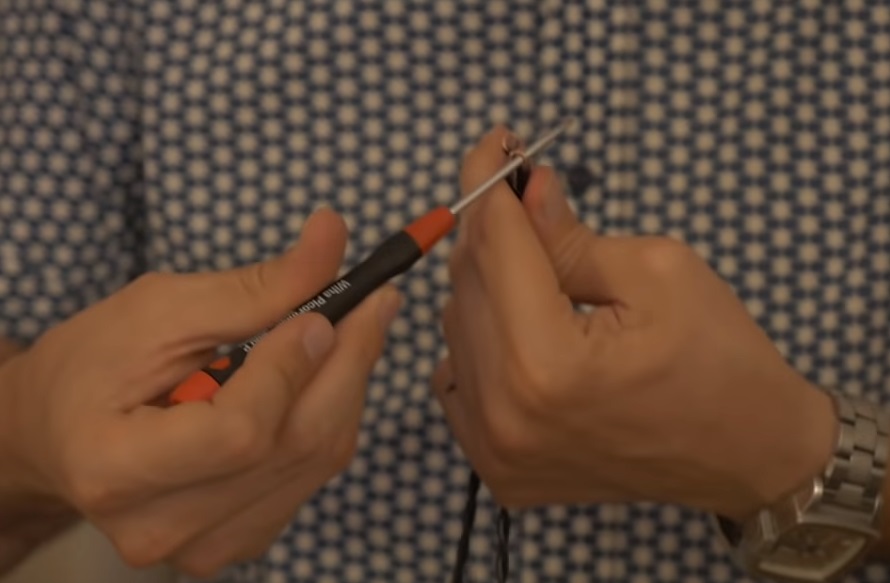

Вилка подбирается по внешнему виду, без заземления. Сначала ее надо разобрать, а затем подключить к кабелю:

1. Оголить концы проводов на 1,5 см. Часть, которая будет прижиматься фиксатором, должна оставаться в изоляции, это предохранит кабель от сильных перегибов.
2. Зажать концы проводов фиксирующими винтами так, чтобы оголенные части не касались друг друга.
3. Надеть и зафиксировать крышку.

Если запланировано сделать гирлянду с диммером, кроме него понадобится соединительная колодка, быстро обеспечивающая контакт и хорошую изоляцию. В колодке ослабляют винты (4 шт.), затем с одной стороны в каналы-гильзы вставляют провода гирлянды, с другой – диммеры и закручивают винты.

Лучше приобрести диммер с кабелем и вилкой – его проще монтировать (по технологии подсоединение к устройству проводится припаиванием).

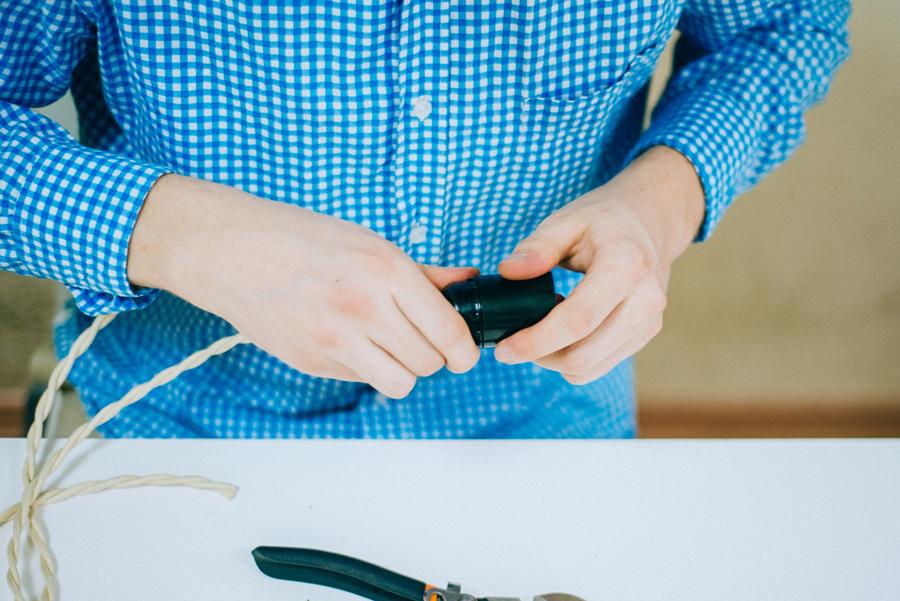

Монтаж патронов

В гирлянде не имеет значения, какой кабель к какому контакту присоединять. Для изделия в стиле ретро больше подойдут патроны старого образца – карболитовые, которые состоят из 3 частей:

• цилиндрического корпуса с резьбой;
• дна (юбки);
• керамического вкладыша.

Кабель пропускают через дно патрона, надевают на контакты керамической вставки скрученные в петли провода и фиксируют винтами так, чтобы оголенные части не касались друг друга. Затем накручивают корпус.

Подключение

Гирлянда, представляющая собой провод без разрывов, надежна при растяжении и провисании.Она рассчитана на 220 вольт. Рекомендуется каждую лампу перед вкручиванием проверить на целостность с помощью мультиметра. Только после этого ее можно включать в сеть.

Что нужно еще знать

Есть несколько важных моментов, которые также стоит учесть:

1. Чтобы сделать гирлянду с бегающим огоньками, нужно приобрести трехфазный мультивибратор. Он работает только со светодиодным оборудованием.
2. Для использования на улице применять только диодные изделия, лучше всего дополнительно защитить соединения термоусадочной трубкой, а розетку и блок управления поместить в помещении. Уличная гирлянда должна быть на порядок прочнее домашней.
3. Если есть старая неработающая гирлянда, ее можно починить. Для этого вначале убирается блок питания, измеряется диаметр использованных диодов, чтобы выяснить их характеристики через интернет. Рассчитывается мощность резистора, он впаивается вместо блока, после чего можно включать огоньки.

Новогодний декор из гирлянд: 12 идей с инструкциями — Мастер-классы на BurdaStyle.ru

В нашей подборке — разнообразные идеи, как украсить дом к Новому году с помощью гирлянд огоньков и лампочек.

Автор мастер-класса

Natalya_Pyhova

Ёлочные игрушки, живая или искусственная хвоя, ёлочные бусы, шишки — разложите все новогодние богатства в прозрачные вазы и украсьте гирляндами огоньков.

brookstone.com, sortrature.com

2. Гирлянда на зеркале

Просто, при этом красиво и празднично: гирлянда на большом зеркале или вокруг него.

sortrature.com, urbanoutfitters.com

3. Декор из гирлянды в форме ёлки

Доску сначала размечают с помощью шнура, затем вворачивают саморезы (молоток и гвозди — тоже вариант) и на них располагают гирлянду.

4. Фотостена из гирлянды

Провод гирлянды можно использовать и как основу для подвешивания памятных фотографий и открыток. Добавьте небольшие прищепки, убедившись, что они не пережимают провода.

lights4fun.co.uk

5. Декор для гирлянды из стаканчиков

Простую гирлянду из лампочек можно превратить в необычную, добавив «фонарики» из небольших стаканчиков. Можно использовать маленькие пластиковые стаканчики, украсив их цветной бумагой, а можно взять бумажные (если они однотонные, их можно покрасить).

6. Декор из блестящих звёзд для гирлянды огоньков

Суть в том, что к гирлянде из лампочек добавляется гирлянда из звёзд, вырезанных из блестящей бумаги. Звёзды можно приклеить на нитку или, как в этом случае, собрать в гирлянду, прострочив на швейной машине.

songbirdblog.com

7. Декор из бантиков для новогодней гирлянды

1. Простая идея праздничного декора: добавьте на гирлянду бантики из ткани традиционных рождественских цветов — зелёного, красного и белого, или тех цветов, что подходят к убранству вашей ёлки.

8. Декор из гирлянды и пялец

Вариант для истинных рукодельниц с богатым парком приспособлений для вышивания. Гирлянды оборачиваются вокруг пялец, а сами пяльца можно расположить по‑разному.

abubblylife.com

9. Гирлянда как украшение для комнатного растения

Вдруг вы забыли об этом способе? Гирляндой из огоньков (проверьте, чтобы лампочки не грелись) можно украсить большой фикус, комнатную пальму или другое растение с достаточно прочными ветвями и стволом.

urbanoutfitters.com

10. Мини-очаг из гирлянды

Для этого необычного проекта нужны несколько камней, ветки дерева, фольга, кружево, клей ПВА и новогодняя гирлянда. Ветки оборачиваются фольгой. Кружево пропитывается клеем и оборачивается вокруг веток.

Когда клей высохнет, принявшее форму веток кружево надо аккуратно разрезать, ветки — вынуть, форму кружевных веток закрепить, обернув ниткой. Так получатся будто бы уже прогоревшие полупрозрачные палочки, которые будут светиться, подсвеченные гирляндой.

Останется только сформировать композицию из камней, кружевных веток и огоньков.

11. Шары из верёвки с огоньками из гирлянды

Шары для такого декора делаются при помощи воздушного шарика, верёвки и клея ПВА. Когда клей высохнет, шарик надо проколоть, достать из верёвочного шара и поместить внутрь огоньки.

12. Бумажные светильники из новогодней гирлянды

Для высокого цилиндрического светильника подойдёт обрезанная пластиковая бутылка, а для светильника пониже и пошире — пластиковый контейнер. Плафоны сделаны из листов бумаги: в них надо вырезать макетным ножом узоры-отверстия и заклеить с изнанки калькой или прозрачной тканью.

Что понадобится для изготовления гирлянды?

Чтобы сделать гирлянду из лампочек своими руками, нужны такие материалы и инструменты:

провод ПВ 1×0,75 (многожильный одиночный сечением 0,75 мм²), важно, чтобы провод был мягким, но мог держать форму;
лампочки на 25 W с цоколем Е14 или Е27 (они светят ярко и экономичны);
патроны карболитовые, пластиковые или фарфоровые, соответствующие лампам;
вилка;
поворотный выключатель (диммер), чтобы менять яркость свечения;
кусачки;
острый нож;
маркер;
изолента;
дрель или шуруповерт;
отвертки – плоская и крестовая;
портновский метр (им удобно отмерять изогнутый провод);
гвоздь;
мультиметр (тестер).

Длину гирлянды определяют в зависимости от места, где ее предполагается использовать. Провод может быть черным, белым, цветной встречается редко. Он должен совпадать по цвету с патронами. Для гирлянды длиной 5 м понадобится 7 ламп, 7 патронов к ним, 14-15 м провода, из которых 10 м – основные, а остальное количество необходимо на запас для подключения к розетке. Если используются лампы Е12, то потребуется адаптер.

Особый шарм имеют гирлянды с большими лампами, светящиеся не на полную мощность, с выделяющимися в темноте яркими спиралями. Такой эффект обеспечивается диммером. Его выбирают так: суммируют мощность подсоединенных ламп и прибавляют к ней 30-50%. Например, если общий показатель составит 100 Вт, выключатель должен быть рассчитан на 150 Вт. Иначе он быстро выйдет из строя.

Для использования на улице

Подойдут ли наши конструкции для улицы? Светодиодная – вполне. Мы загерметизировали светодиоды термопистолетом, а пятивольтовое питание обеспечивает полную электробезопасность, даже если вода и просочится или зальет провода.

А вот с гирляндой из ламп на 220 В не все так просто. Во-первых, патроны негерметичны. Во-вторых, лампа накаливания сильно греется, и при попадании на колбу капли воды она может просто взорваться. Ну и 220 В – опасное для жизни напряжение, которое, кстати, может вызвать пожар. Таким образом, эта гирлянда может работать на улице, но под навесом и вне досягаемости людей.

Основные выводы

Подсветка на базе
светодиодных лент – это наиболее часто применяемый декоративно-практический тип
освещения в различных областях. Гибкая лед-полоска достигает в ширину около
сантиметра, в толщину 3 мм и в длину 5 метров. Среди наиболее значимых ее
характеристик выделяются:

1. Мощность.
2. Количество диодов на метр.
3. Габариты кристалла.
4. Цветность.
5. Степень влагозащиты.

Светодиодная ленточная
подсветка применяется:

1. Для
   декоративного оформления дизайна.
2. Как
   дополнительное освещение на рабочем месте.
3. В качестве
   базовой подсветки в подсобных помещениях.
4. В создании
   эффектов визуализации в аквариумах и бассейнах.
5. Для автотюнинга.
6. В оформлении
   праздничных мероприятий.

Чтобы сделать светодиодную подсветку своими руками, необходимо правильно рассчитать мощность и прочие характеристики лед-полоски и подобрать для них соответствующий блок питания и контроллер (если используются RGB-ленты. Далее все оборудование нужно собрать по схеме и, подключив к сети, проверить работоспособность.

Существуют следующие
виды схем подсветки:

1. Одна лента.
2. Две полоски параллельно.
3. Четыре лед-ленты.

При этом подключать
последовательно несколько лент длиннее 5 метров не рекомендуется. Кроме того,
для каждой полоски лучше использовать свой блок питания, чем один общий, так
как это более выгодно. Для схем с RGB светодиодной подсветкой контакты от
светоисточника подключаются к контроллеру, а он – к трансформатору. При многоленточной
версии для экономии блока управления лучше в цепь включать усилитель со своим
трансформатором.

Подсветку на основе
светодиодной ленты с кристаллами размером 3528 – 2835 и ниже можно использовать
без радиатора. Для более мощных лед специальный отвод тепла обязателен, так как
в противном случае они не проработают и нескольких десятков часов. Чтобы
максимально быстро и легко соединить ЛЕД-полоски, можно использовать
коннекторы.

Предыдущая
СветодиодыОсвещение светодиодной летной для сауны
Следующая
СветодиодыПодсветка стен своими руками

Похожие записи:

Распиновка цоколя лампы h4. led лампы autoleader h4 в фары Обзор makita 5704r Установка столба на дачном участке. установка столбов под электричество Топ-7 лучших терморегуляторов: какой выбрать, для теплого пола, с датчиком, отзывы, цена Автоматическое включение фар при запуске двигателя автомобиля своими руками Топ новых гаджетов 2020 года
