Содержание
Разновидности
Группировать агрегаты с опцией автозапуска можно по такой же методике, что и агрегаты с ручным пуском. Как правило, их делят на группы по предназначению и параметрам, которыми наделен агрегат. Уяснить значение этих спецификаций просто. Прежде всего нужно знать, какой объект станет питаться от дополнительного источника, в данном случае можно выделить 2 вида установок:
- бытовые;
- промышленные.
Также генераторы можно разбить по таким критериям.
По виду топлива
Разновидности:
- дизельные;
- газовые;
- бензиновые.
Имеются еще твердотопливные виды установок, однако, они не так распространены. Если оценивать вышеперечисленные, у каждой техники есть свои плюсы и минусы
Дизельный генератор обычно дороже своих прототипов, функционирующих на иных видах горючего, неважно себя показывает в мороз, что вынуждает ставить его в обособленные помещения закрытого типа. Кроме того, мотор функционирует более шумно
Бензогенератор является самым распространенным и простым в использовании, представлен наибольшим количеством модификаций на рынке, в различных ценовых категориях, что и стало его ключевым плюсом. Недостатки этого агрегата: внушительный расход горючего, маленький ресурс работы, однако, в то же время как раз его больше всего покупают для хозяйственных целей и готовят под автозапуск в случае отключения электроэнергии.
Газовый генератор – самый экономичный в плане потребления горючего по сравнению со своими соперниками, меньше шумит и обладает продолжительным ресурсом работы при правильном использовании. Основной недостаток – риск работы с газом и более сложная заправка горючим. Газовые агрегаты эксплуатируются в основном на производственных объектах, так как такое оснащение предполагает наличие обслуживающего персонала высокой квалификации. В быту практикуются бензиновые и дизель-генераторы – они попроще и менее опасны.
По различию фаз
Агрегаты бывают однофазные (220 В) и 3-фазные (380 В). Однофазный и 3-фазный – различные установки, у них свои характеристики и условия работы. 3-фазный следует выбирать, если только имеются 3-фазные потребители (в наше время в загородных домах или маленьких производствах такие попадаются нечасто).
По мощности
Маломощные (до 5 кВт), среднемощные (до 15 кВт) либо мощные (более 15 кВт). Это разделение весьма относительно. Практика демонстрирует, что для обеспечения бытовых электрических приборов вполне хватает агрегата с предельной мощностью в границах до 5-7 кВт. Организации с небольшим числом потребителей (мини-цех, контора, маленький магазин) реально могут обходиться автономной электрической станцией на 10-15 кВт. И лишь производства, использующие мощное производственное оснащение, имеют необходимость в электроагрегатах на 20-30 и больше кВт.
Область применения АВР
В продуктовых магазинах используются сканеры и компьютерные системы управления, и они не могут работать без питания. Другие предприятия всех видов также зависят друг от друга. Системы резервного источника энергии дороги, поэтому одним из наиболее важных факторов при составлении бюджета является определение того, соответствует ли система потребностям бизнеса. Тип выбранной системы резервного копирования во многом зависит от того, какой тип сбоя может повлиять на бизнес и где находится само пространство. В сельской местности питание часто подается от базового единого сервисного участка через воздушные распределительные линии. Эти линии могут быть подвержены дорожно-транспортным происшествиям, которые способны привести к отключению электроэнергии в нескольких местах.
В сфере коммунальных услуг существует множество тенденций, поскольку к поставщикам коммунальных услуг предъявляются все более высокие требования. Технология зависит от хорошего качества и надежной мощности
Все больше отраслей обращают внимание на резервное питание, потому что сегодня просто отсутствие питания – это не единственный ответ, ключом является бесперебойное питание. Меньший генератор может быть подключен к инвертору или зарядному устройству и блоку аккумуляторов для оптимизации эффективности
Как работает система автозапуска генератора
Эту систему генератор+АВР можно по праву назвать Умной, так как она работает вообще без участия человека, полностью автоматически.
В отличие, например от генератора без автозапуска, подключаемого к дому через сделанный мной АВР. Вот пример такого подключения, инверторный генератор Elitech Big 2000.
Система работает так.
В случае, когда электроэнергия поступает с улицы, она проходит через АВР, и далее – на дом.
Если вдруг питание с улицы пропадает, АВР это сразу распознаёт, и запускает бензиновый двигатель генератора. Поскольку генератор с автозапуском, он сам запускает себя посредством стартера, который питается от встроенного аккумулятора. Далее, через несколько секунд, когда генератор прогреется и выйдет на рабочий режим, АВР переключает дом на питание от генератора. Обитателям дома придётся несколько секунд посидеть без света. Но важные вещи, такие, как котёл отопления, компьютерная и охранная техника, должны питаться через источники бесперебойного питания (ИБП), поэтому особых проблем быть не должно, если всё продумано.
Когда питание с улицы появляется, АВР автоматически подключает дом к улице, и глушит генератор.
Аккумулятор, встроенный в генератор с автозапуском, при первом пуске разряжен, и генератор приходится заряжать посредством ручного стартера, как в генераторе без системы автозапуска. После первого, ручного, запуска аккумулятор автоматически заряжается, и служит в дальнейшем для автоматического запуска. Аккумулятор каждый раз подзаряжается во время работы двигателя генератора, как это происходит в автомобиле.
Необходимый минимум для подключения генератора
Впрочем, для технически правильного подключения генератора к домашней электросети нужно не так много. В первую очередь — обеспечить отдельный ввод. Его рекомендуется выполнять медным кабелем высокого сечения (не менее 4 мм 2 ) и прокладывать от вводно-распределительного устройства до специально оборудованного места установки генератора.
Также понадобится перекидной рубильник. Для бытовых нужд в последнее время появилось много вариантов подобных устройств в модульном исполнении для монтажа на 35 мм DIN-рейку. Навскидку можно предложить целый ряд устройств. От наиболее дешёвых изделий марки TDM-63 до более добротных и надёжных устройств серии E200 от ABB или SFB от Hager.
Устройства имеют простейшую схему включения и принцип работы. На нижние контакты, как правило, подключают общую шину отходящих нагрузок. С обратной стороны, там, где контакты парные, подключают два отдельных ввода. Клавиша переключения имеет три положения, в среднем все цепи разомкнуты. Практически во всех сериях устройства могут быть многополюсными, что значительно облегчит работу с трёхфазной сетью и сложной системой заземления/зануления.
Важно помнить, что трёхпозиционный (перекидной) рубильник работает по принципу выключателя нагрузки, в нём не предусмотрено ни теплового, ни электромагнитного расцепителя. Поэтому каждый ввод нужно дополнительно защищать автоматом, предельный ток которого определяется допустимой нагрузкой на питающую линию. Простейшее перекидное устройство можно изготовить и самому из пары двухполюсных автоматов одного и того же производителя
Их нужно поставить рядом, один перевернуть вверх ногами, а затем сцепить вместе клавиши, вставив стальной штифт в штатное отверстие
Простейшее перекидное устройство можно изготовить и самому из пары двухполюсных автоматов одного и того же производителя. Их нужно поставить рядом, один перевернуть вверх ногами, а затем сцепить вместе клавиши, вставив стальной штифт в штатное отверстие.
Через автоматический (распределительный) выключатель
Идеальный вариант, если в щитке есть розетка. Не надо путать этот способ с описанным выше. На рынке электротоваров некоторые готовые щитки изначально комплектуются такими выходами (рекомендовано выбрать их для частного домовладения). Иногда и при самостоятельной сборке щитка устанавливают вводной АВ, счетчик, УЗО и одну-две розетки для страховки, так удобно осуществлять ремонт. Тогда генератор без проблем подсоединяют туда.
Надо быть достоверно осведомленным, что это не обычная сетевая розетка.
Правила соблюдать обязательно:
- розетка должна пропускать как минимум 16 А или больше под мощность резервного аппарата;
- АВ на вводе надо отключить.
Если же описанных элементов в щитке нет, то откидывают вводные жилы из распредавтомата и подсоединять к нему аппарат напрямую. Если дальше смонтированы УЗО, АВДТ, полярность соблюсти надо. Напомним: если подключится к «пожарному» АВ перед прибором учета, то схема будет работать, но счетчик будет считать уже произведенное собственное электричество. Вводной АВ пломбируется энергосбытом, поэтому чаще возможность такого варианта вовсе отсутствует. Надо выбрать именно распределительный (групповой, общий) АВ или АВДТ после прибора учета.
Алгоритм действий:
- Выключить автомат на вводе. После подсоединения резервного источника его можно снова активировать, и это понадобится перед монтажом контрольной лампочки.
- Открутить зажимы на клеммах распредавтомата, отвести проводки.
- На место указанных жил, соблюдая полярность, особенно если дальше УЗО, АВДТ, присоединить жилы от кабеля генератора.
- На откинутые провода можно смонтировать лампочку, которая покажет возобновление основного питания, после ее установки вводный автомат включают.
Существует три способа использования бензогенератора
Подключение удлинителя, подача электроэнергии к основным потребителям. Образно говоря – вы запускаете генератор во дворе, тянете кабель в дом, включаете телевизор, холодильник и настольную лампу. Простое с точки зрения реализации решение, но неудобное для пользователя.
Подключение генератора к входному щитку. При пропадании электроэнергии вы опять же вручную запускаете генератор, коммутируете его нагрузку на вход в щитке, и ваш дом запитан в штатном режиме
Это более комфортный вариант, нежели таскать по комнатам провода, но все же подразумевает значительный перерыв в подаче энергии и ручное включение электростанции.Важно! Обязательно позаботьтесь об электрической развязке между штатным вводом от энергетической компании, и подключением генератора. Одновременная подача энергии может привести к выходу из строя оборудования, или пожару.
Автоматика для бензогенератора
Резервный источник электропитания, по прежнему подключен к входному щитку. Но коммутацией, и даже пуском генератора заведует электронный контроллер – АВР.
Вам необходимо лишь поддерживать запас топлива в баке, и позаботиться о противопожарной безопасности: сам генератор и особенно выхлопная система не должны быть закрыты посторонними предметами.

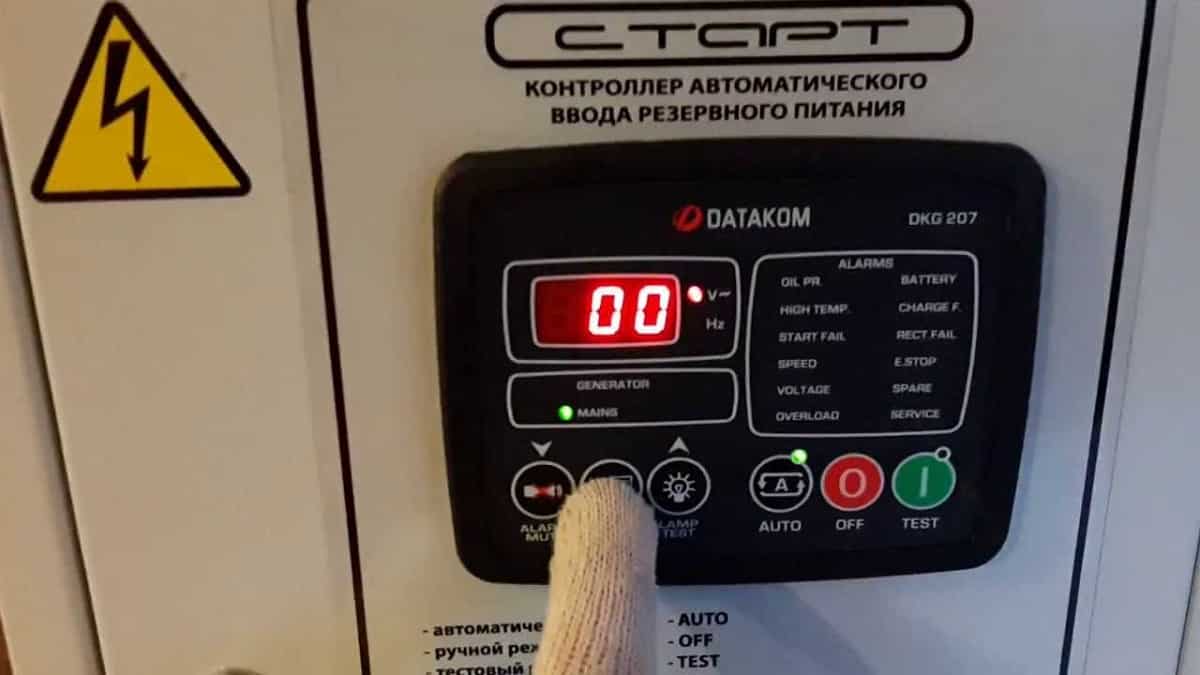

Автоматический запуск генератора
Дизельная или бензиновая электростанция является надежным помощником хозяина загородного дома, который используется для обеспечения электроэнергией бытовых и осветительных приборов в случаях частого отключения основной электросети. Нередко при выборе электростанции для дачи или коттеджа решающим моментом являются цены на дизельные генераторы или их бензиновые аналоги. Действительно, не стоит покупать дорогостоящее оборудование, если его использование не оправдано нуждами владельца загородного дома. Однако при этом нужно четко представлять себе, из чего складывается цена на дизельгенератор или бензиновую электростанцию. Многие производители стараются максимально упростить и облегчить потребителю жизнь, оснащая свою продукцию полезными дополнительными устройствами. Они действительно повышают цену на электростанцию, но делают ее эксплуатацию удобной и простой. Одним из таких устройств является автоматический ввод резерва (АВР).
О работе автоматики поговорим подробней
Видео демонстрация работы системы АВР для бензогенератора Бензогенератор с автоматическим запуском при отключении электроэнергии действительно позволяет чувствовать себя уверенно. Однако есть простые правила, которые необходимо соблюдать для собственной безопасности:
- Поддержание достаточного уровня топлива и смазочных материалов
- Аккумулятор и электростартер генератора должны быть исправны и готовы к работе в любой момент. Понятное дело, ваша электростанция должна быть ими оборудована. Автоматика не сможет дернуть за шнур стартера
На генераторе должно быть установлено устройство прогрева. После достижения рабочей температуры, пусковое устройство и управление прогревом должны отключаться автоматически
Помещение (или навес), где расположен генератор, не должно иметь свободного доступа для тетей и животных. При внезапном старте можно получить травму
Если вы проживаете в холодном регионе, необходимо позаботиться о готовности генератора работать при любых метеоусловиях
Саму электростанцию, необходимо регулярно обслуживать. Вы также должны знать, как проверить АВР бензогенератора. Не надо стесняться проводить тренировки для членов семьи и техники. Иначе в критический момент техника вас обязательно подведет
Решите вопрос запуска генератора в ваше отсутствие. Либо он запускается с соблюдением мер пожарной и электрической безопасности, либо, уходя их дому, отключайте АВР. Важно! Бесконтрольно работающий бензиновый двигатель, и внезапная подача электроэнергии после отключения может привести к порче электроприборов и пожару.
А вы не сможете предотвратить последствия
Мощность генератора должна соответствовать техническим условиям вашего вводного щитка. Если потребителей будет слишком много – электростанция не сможет запуститься
Необходимо понимать, что после запуска двигателя, генератору понадобится время для выхода на расчетную мощность. Моментального восстановления электроэнергии не произойдет. Свет погаснет минимум на одну минуту
Кроме того, генератор должен блокировать подключение нагрузки до момента выхода мотора на расчетную мощность.
Популярное: Вакуумный насос для откачки воздуха – делаем своими руками
Описание возможных методов подключения ABP
Взаимосвязь контактов КМ1 и КМ2Источник asutpp.ru
Когда осуществляется подключение генератора с автозапуском, самое главное в этом процессе позаботиться о том, чтобы исключить малейшую возможность попадания в схему встречных токов. Это может случиться при неправильном срабатывании контакторов, то есть, питание пойдет с двух источников. Вверху есть простенькая схема с клеммами K1 и K2, которые всегда должны находиться в разном положении. Когда включается один, другой обязательно размыкается и наоборот. На данный момент в интернете можно найти не одну схему, указывающую, как происходит автозапуск для бензогенератора, но общий принцип с учетом положения K1 и K2 никогда не изменится.
Принцип подключения ввода резерва никогда не изменяетсяИсточник asutpp.ru
Также никогда не меняется место расположения ABP на схеме, хотя физически его можно повесить где угодно – даже на потолке. Суть врезки заключается в том, что автомат всегда будет между электросчетчиком и подстанцией и никто не станет ставить его после счетчика, чтобы не пришлось платить за электроэнергию, которую вы сами и производите.
Принципиальная схема для частного домаИсточник asutpp.ru
Когда речь идет о частном доме, то автозапуск для генератора можно собрать по схеме, расположенной выше. Да, вы видите именно принципиальный варрант установки ABP, но для того, чтобы составить конкретную схему монтажа, нужно в точности знать расположение, вид и мощность оборудования, которое должно запускаться от резерва. Так что, если проявите немного смекалки, то подтянете эту схему к потребностям вашего здания и электроприборов, расположенных в нем.
Детальная схема подключения АВРИсточник asutpp.ru
Прежде чем самостоятельно собирать систему по принципиальной схеме, изучите этот вариант в деталях, как показано на изображении вверху. Здесь K1 и K2, это контакторы, о которых мы говорили выше, а обведенные окружностями цифры показывают номера клемм. То есть, если вы разберетесь с тремя схемами, приведенными в этом разделе (Описание возможных методов подключения ABP), то сами сможете установить автоматический запуск генератора для своего дома.
Как рассчитать мощность генератора?
Как говорилось выше, работа инвертора от генератора сопровождается потреблением определенного объема энергии. То есть, мощности генератора и сварочного аппарата должны, как минимум совпадать.
С генератором все понятно – его мощность указана на коробке или даже в названии электроприбора. Со сварочным аппаратом все не так просто – его мощность либо вовсе не указывается в паспорте, либо упоминается в каких-то кВА (киловольтамперах).
Поэтому для определения мощности вашего инвертера вам придется воспользоваться следующей схемой расчетов:
- Вначале найдите в паспорте прибора максимальную силу тока, которую генерирует ваш инвертер. Допустим, она равна 180 Амперам.
- После этого вы можете воспользоваться формулой из школьного курса физики, определяющей мощность, как произведение силы и напряжения тока. Правда, в эту формулу вам придется ввести (на правах знаменателя) коэффициент полезного действия вашего инвертора (как правило, он равен 85 процентам). В итоге, при напряжении сварочной дуги в 25 Вольт «черновая» мощность инвертора равна 5294 Ватта (180Ах25В/85%).
- Зная «черновую» (по сути максимальную) мощность потребления можно рассчитать рабочие показатели, используя для этих целей коэффициент продолжительности включения. Его значения указаны в паспорте инвертора и увязаны с величинами силы генерируемого тока. И если ПВ при 180 Амперах равно 20 процентам, то рабочая мощность нашего аппарата составляет всего 1058 Ватт. Но ориентироваться следует на максимальную мощность.
Выбор генератора
В зависимости от конструкции бензогенератора устройство АВР может быть как встроенным, так и покупаемым и подключаемым отдельно. Также нужно учитывать фазность резервируемого напряжения и максимальную мощность питаемой нагрузки.
Для питания дачи с небольшим числом потребителей достаточно однофазного генератора мощностью до 6 кВА. Такие модели генераторов могут не иметь встроенного устройства ввода резерва, и его придется приобретать отдельно. Мощность блока АВР не должна быть ниже, чем мощность генератора. Внешний блок автозапуска для упрощения подключения лучше всего приобретать той же фирмы, что и сам генератор.
Частный дом с достаточно большой суммарной мощностью потребителей потребует и более мощный генератор, зачастую — трехфазный. Модели со встроенным АВР уже согласованы с ним по мощности, при покупке внешнего устройства также нужно учитывать мощность генераторной установки.
Если бензогенератор будет размещен в доме, стоит присмотреться к установкам закрытого исполнения, имеющим шумозащитный кожух
Длительная работа бензинового генератора ощутимо раздражает постоянным шумом мотора, и на эту характеристику нужно обращать внимание при покупке генератора
Приблизительно оценить уровень звука можно по такому сравнению: шум в 70 дБ сравним с громким разговором, 80 дБ — это уже работа мощного пылесоса или двигателя мотоцикла.
Электросеть в доме, где планируется использование генератора с автозапуском, проектируется из двух независимых частей. К одной подключаются потребители, для которых обязательно резервирование питания, и она выводится к выходу устройства АВР. Вторая часть проводки вместе со входом АВР подключаются к выходу электросчетчика. Если ввод питания в здании выполнен трехфазным, то однофазная нагрузка должна распределяться равномерно между фазами.
Расчет требуемой мощности затрудняет использование разных единиц, вызванных сильным влиянием индуктивной и емкостной составляющей нагрузки на сопротивление переменному току. Из-за этого мощность генератора, указываемая в кВА (киловольт-амперах), не равна его мощности в привычных киловаттах. Реактивную составляющую нагрузки описывает так называемый коэффициент мощности, обозначаемый как cos φ. Эта величина обязательно указывается в характеристиках генератора. Например, бензогенератор с мощностью 10 кВА при собственном cos φ=0,8 сможет из-за собственных потерь обеспечивать только 8-киловаттную нагрузку, и именно такой мощности АВР ему будет достаточно. При расчете же требуемой мощности генератора нужно учитывать все потребители, имеющие электромоторы: их cos φ обычно находится между 0,7 (маломощные дрели и прочий электроинструмент) и 0,5 (холодильники, насосы циркуляции). Также в систему закладывается как минимум 25% запаса мощности.
Пример: Для примера возьмем случай, когда нам нужно обеспечить резервирование в доме, где есть 300-ваттный холодильник, 65-ваттный насос системы отопления, 6 ламп освещения по 75 ватт каждая и, скажем, 65-ваттный блок питания ноутбука. Сосчитаем суммарное электропотребление:
300/0,5(учтем коэффициент мощности холодильника)+65/0,5(cos φ насоса) +6*75+65=1245 Вт
С учетом минимального запаса мощности нам потребуется как минимум 1,5 кВт мощности — то есть нам нужно устройство АВР мощностью не менее полутора киловатт и генератор как минимум на 2кВА. Учтите, что указанные цифры находятся на нижнем пределе запаса мощности, и для долговечности оборудования его нужно закладывать как можно большим.
Читать также: Чертежи мангалов из металла с размерами dxf
Домашний генератор на 220в с системой автозапуска
Система резервного энергоснабжения загородного дома. Подключение генератора с автозапуском.
Многие из нас задумывались как обеспечить свой дом электроэнергией при аварийном отключении. О том как это сделать с минимальными затратами читайте дальше.
Если в вашем загородном доме электроэнергия поступает с перебоями то в качестве резервного источника электроэнергии можно использовать бензиновый, дизельный или газовый генератор электроэнергии.
Включать генератор параллельно городской сети напрямую нельзя, это приведет к серьезным повреждениям генератора или другим печальным последствиям. Для этих целей существуют щиты автоматического или ручного переключения на резерв АВР
(автоматический ввод резерва), так называемые сильноточные коммутаторы нагрузки или еще как их называют – Automatic Transfer Switch или сокращенно ATS (внимание,не путать с AVR – Automatic Voltage Requlator или автоматический регулятор напряжения генератора). В щит АВР
В щит АВР
приходят два силовых кабеля, один от основной сети, другой от резервной сети а отходит к потребителям всего один силовой кабель.
В зависимости от алгоритма щит АВР подключает потребителей либо к основной сети либо к альтернативному резервному источнику напряжения.
Как работает автоматический запуск генератора
Схема работы щита АВР представлена на рисунке 1.
Получается, что при пропадании напряжения на основном вводе и при наличии напряжения на резервном вводе щит АВР переключит потребителей к резервному вводу. Вроде все хорошо, но есть одна проблема – нужно завести генератор, ведь генератор не умеет заводится самостоятельно .
Обычно генератор стоит на улице или в подвале и до него еще нужно дойти. А если дело происходит поздно вечером – будем заводить его в полной темноте.
Давайте автоматизируем процесс запуска генератора!
Установите на свой генератор Блок Автоматического Запуска Генератора БАЗГ-10 который сам, при необходимости запустит двигатель генератора. Блок автоматического запуска генератора имеет небольшие габаритные размеры и может устанавливаться непосредственно на генератор или в щит АВР (автоматический ввод резерва).
Небольшая доработка Вашего генератора и вуаля! У генератора появляется функция автоматического запуска! Теперь подключение генератора с автозапуском к вашей электросети выглядит простой процедурой.
Для бензиновых генераторов необходимо приобрести электропривод управления дроссельной заслонкой, необходимый для уверенного запуска двигателя. Мы предлагаем два типа электроприводов под разные карбюраторы.
Поскольку без управления дроссельной заслонкой генератора («подсосом») запуск генератора будет затруднен, а в некоторых случаях вообще невозможен, перед запуском блок автозапуска генератора автоматически закроет дроссельную заслонку а по мере прогрева двигателя откроет ее. Механизм привода дроссельной заслонкой (рис 3 ) можно устанавливать на любой тип карбюраторов.
Примечание: для газовых генераторов REG ( Russian Engineering Group ) и дизельных генераторов привод заслонки не требуется.
Теперь предположим что генератор простоял без работы несколько дней. Аккумулятор генератора разрядится и в нужный момент может подвести. Как быть в этой ситуации? Ответ прост – поддерживать аккумулятор генератора в боевой готовности с помощью зарядного устройства! Причем нам понадобится автоматическое зарядное устройство с функцией сохранения заряда, то есть аккумулятор заряжается до определенного уровня и зарядное устройство отключается. При снижении заряда ниже определенного уровня зарядное устройство снова включается и процесс заряда аккумулятора снова повторяется. Эта функция присутствует в недорогом зарядном устройстве «СОНАР».
Устройство и принцип работы
АВР для генератора состоит из трёх взаимосвязанных основных блоков:
- семейства контакторов, коммутирующих вводные и нагрузочные цепи;
- логических и индикационных устройств;
- блока релейных переключателей, предназначенных для управления генератором.
С целью повышения надёжности резервной энергосистемы устройства АВР могут комплектоваться дополнительными блоками. Например, включение в схему инверторов позволяет выровнять провалы в напряжениях, исключить временные задержки, сделать выходной ток более качественным.
Включение резервной линии обеспечивает контактная группа. За наличием вводного напряжения следит реле контроля фаз.

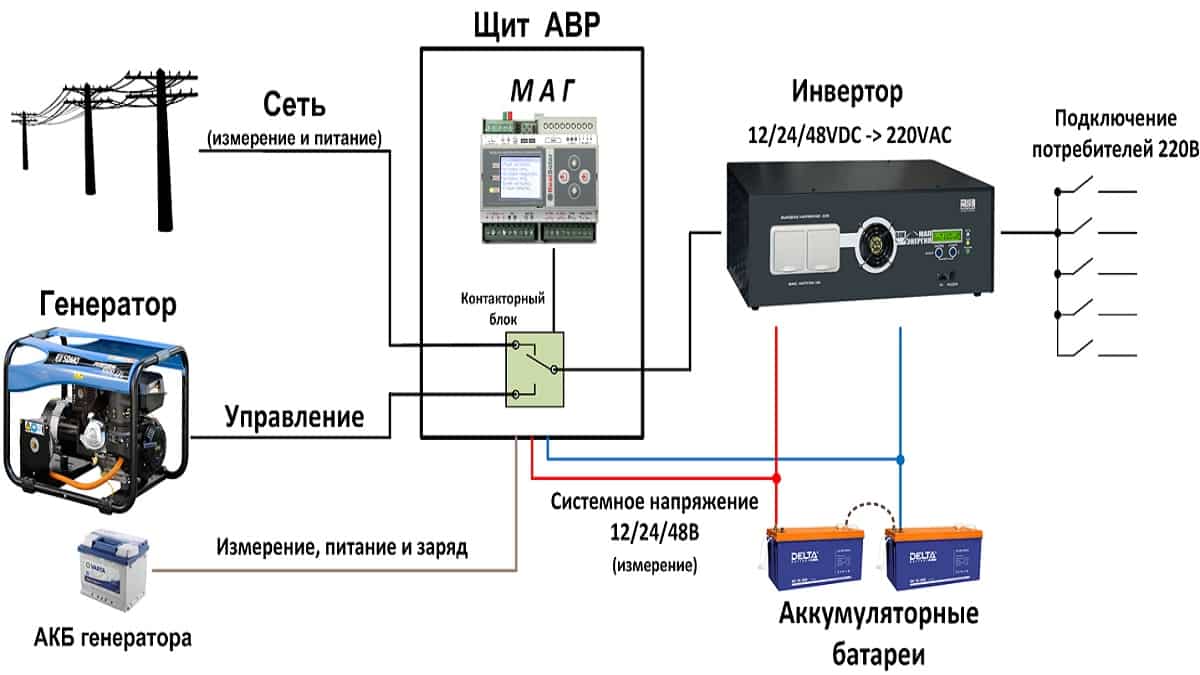

Рассмотрим принцип работы системы резервного питания на примере упрощённой схемы (рис. 2). В штатном режиме, когда питание осуществляется от основной сети, контакторный блок направляет электроэнергию на линии потребителей. На схеме показан дополнительный блок – инвертор, преобразующий постоянный ток от аккумулятора в переменный, напряжением 220 В.
Сигнал о наличии вводного напряжения подаётся на блок логических и индикационных устройств. В номинальном режиме вся система находится в устойчивом состоянии. При аварии в основной сети (напряжение падает ниже установленного уровня) насыщение соленоида реле контроля фаз становится недостаточным для удерживания контактов в рабочем (нормально замкнутом) состоянии. Происходит разъединение контактов и отключение нагрузки от линии электропередач.
Если система оборудована инвертором, как показано на схеме, он переходит в режим генерации переменного тока, напряжением 220 В. Таким образом, потребители получают стабильное напряжение даже при полном отсутствии тока в коммерческой сети.
Если параметры линий электропередач не восстанавливаются в заданный промежуток времени, контролёр подаёт сигнал на запуск генератора. При поступлении от альтернатора стабильного напряжения, контакторы переключаются на резервную линию.
Автоматическое включение потребительской сети происходит следующим образом: на реле контроля фаз поступает напряжение, переключающее контакторы на основную линию. Цепь резервного питания разъединяется. Сигнал от контролёра поступает на механизм управления подачей топлива, который закрывает заслонку в бензиновом двигателе или перекрывает дизтопливо в системе питания дизеля. Электростанция отключается.
При полном автоматическом переключении участие оператора не требуется. Система надёжно защищена от взаимодействия встречных токов и КЗ. Для этого применяются дополнительные реле и механизмы блокировок, которые не показаны на схеме.
При необходимости оператор может переключать линии вручную с панели контролёра. Он также может изменять настройки блока управления, включать ручной или автоматический режим работы. Фото панели показано на рис. 3.
В АВР могут реализовываться несколько режимов функционирования:
- ручной;
- автоматический;
- полуавтоматический.
Ручной режим чаще всего используют наладчики при настройке АВР.
Система автозапуска генератора
Ручное переключение подачи электричества потребует много времени. Вначале рубильником отключается основная сеть, затем нужно подойти к генератору, завести его, дать прогреться и только после этого можно подавать электричество на объект. После того как городское электричество вновь появилось, процедура отключения генератора повторяется в обратном порядке. Для того чтобы избежать подобных движений, был придуман автозапуск генератора, самостоятельно выполняющий все операции. Принцип действия данных устройств один и тот же, они различаются лишь по количеству функций, качеству сборки, комплектности и стоимости.
Автоматический запуск генератора осуществляется в той же последовательности, что и при ручном режиме, только значительно быстрее. Самые простые устройства выполняют обычное включение и выключение домашней электростанции. В современных моделях представлен более широкий набор функций. В основе конструкции таких устройств лежат новейшие программируемые процессоры. Система позволяет контролировать не только наличие сетевого напряжения, но и его номинальное значение по верхнему и нижнему пределам, а также разница напряжения между фазами. При выходе параметров за допустимые пределы, выполняется автоматическое переключение на генераторную установку. На некоторых моделях автоматического ввода резерва (АВР) возможно самостоятельное программирование всех необходимых параметров, обеспечивающих нормальную и корректную работу электростанции. Дополнительные настройки предусмотрены в бензиновых и дизельных генераторах с учетом их специфики.
Одна заправка топливом обеспечивает работу устройства в течение 7-9 часов. Для увеличения этого показателя работа генератора может вестись автоматически в экономичном режиме. Например, при отключении электричества, нецелесообразно включать электростанцию, чтобы обеспечить непрерывную работу только одного холодильника или газового котла. В таких случаях может задаваться режим работы «один час через три», что означает один час работы и три часа отдыха. За это время ни с холодильником, ни с системой отопления ничего не случится. За счет такой экономии увеличивается не только временной период действия станции, но и ее моторесурс.
Качественная автоматика делает эксплуатацию генератора значительно проще и доступнее практически для каждого человека. Выбор системы автозапуска рекомендуется делать в специализированных организациях, которые не только продают, но и устанавливают необходимое оборудование.
Возможности электрогенератора и характеристики
Генератор с автозапуском при отключении электричества нормально включается лишь при наличии блока ATS, при своей работе не нуждающегося во вмешательстве человека. Эти изделия представлены на рынке различными моделями, отличающимися своими характеристиками, среди которых выделяются:
- возможность автоматического включения при ухудшении качества электрического питания;
- высокая скорость переключения на АВР;
- автоматическое возвращение к безаварийному режиму работы (отключение при восстановлении сети).
Сложность использования этих устройств в домашних условиях объясняется также их высокой стоимостью.
Бензиновый генератор с автозапуском ELITECH БЭС 12500 ЕАМК 10 кВт
Генератор бензиновый ELITECH БЭС 12500 ЕАМК – это современный высоконадежный агрегат повышенной мощности, предназначенный для питания электрооборудования в качестве основного или запасного источника энергоснабжения. Отличный вариант для профессионального и бытового использования.
Генераторы данной модели оснащаются качественными моторами, обеспечивающими эффективность и долговечность эксплуатации даже при интенсивных нагрузках. Важными достоинствами устройства является наличие уникальной системы регулировки выходного напряжения и действенная система защиты от возможных аварийных режимов.
Особенности:
- Защита розеток
- Специальные пластиковые колпачки защищают розетки Elitech БЭС 12500ЕАМК от попадания влаги и пыли.
- Сглаживание вибраций
- Предусмотрены демпферные подушки для подавления вибраций во время работы устройства.
Преимущества:
- Счетчик моточасов.
- Автоматическая регулировка выходного напряжения.
- Четырехтактный бензиновый двигатель.
- Металлический топливный бак с указателем уровня топлива.
- Розетка 220В/16А.
- Две силовые розетки 220В/32А.
- Многоразовый воздушный фильтр.
Видео описание
Генератор с автозапуском для дома и дачи. Автономное и практичное решение.
Виды ABP
Все блоки автоматического ввода резерва можно классифицировать по следующим признакам:
- напряжение;
- секции ввода резерва (количество);
- тип сети (одно- и двухфазные);
- мощность.
Схему подключения автоматического запуска генератора можно настроить так, чтобы запускалась не вся разводка, питаемая основным источником, а лишь те блоки, где отключение может быть критичным. Например, в больнице так подключают реанимацию и операционную, а в частном секторе – мастерскую и/или пилораму. Сделать это несложно: при монтаже разводки жизненно важные или технически критичные блоки выводятся отдельно от всех остальных, поэтому ABP врезают непосредственно в эту цепь.
Устройство ABP
Простейшая схема АВР для трехфазной сети Источник piter220.ru Все системы автоматического запуска генератора состоят из трех основных блоков.
- Контакторы или клеммы, для коммутации входных и нагрузочных цепей;
- Логические и индикационные устройства.
- Блоки реле, ответственных за управление (пуск/стоп) генератором.
ABP может стать палочкой-выручалочкой не только при отключении основной ЛЭП, но и при провалах напряжения, что иногда может происходить на загородных участках из-за слабых трансформаторных подстанций. То есть, включение в схему функции запуска при падении напряжения до 90% (вместо 220 V — 200 V) от потребности. Это позволит работать электродвигателям без перебоев и лишней нагрузки. При таком варианте системы автозапуска генератора позволяют сэкономить на ремонте и закупке нового оборудования. За пуск схемы резерва отвечает контактная группа, а за входным напряжением наблюдает РКФ или реле контроля фаз.
Простейшая схема АВР для однофазной сети Источник asutpp.ru
Теперь при помощи схемы, расположенной выше, немного подробнее рассмотрим, как дизель или бензогенератор с автоматическим запуском позволяет устранять провалы (полное отключение или понижение) в напряжении от основного источника питания. Здесь тоже все очень просто: когда стабильно поступает ≈220 V, реле контроля фаз удерживает клеммы в обычном замкнутом состоянии. При какой-либо поломке со стороны ЛЭП насыщение соленоида РКФ становится слабым и не может удержать эти клеммы, следовательно, они размыкаются. В тех ситуациях, когда присутствует инвертор, как это указано на вышеприведенной схеме, он начитает генерировать ≈220 V, которые необходимы потребителю. Если основное питание не могут восстановить в течение времени, установленного в зависимости от мощности аккумуляторов, то контроллер подает команду для автозапуска к генератору.
Как только на контакторный блок поступает напряжение от основной трансформаторной подстанции, система автоматического запуска генератора срабатывает в обратном порядке – клеммы переключаются и вся схема запитывается по предусмотренному проекту. Если говорить проще, то сигнал при восстановлении трансформатора от ЛЭП дает команду на заслонку топливного шланга, будь то бензин, соляр или газ. Заслонка блокирует подачу топлива и двигатель останавливается.
