Замена одиночной розетки своими руками
Для установки скрытых розеток в стене высверливают отверстие, в которое вставляют подрозетник. В него заводят силовой кабель. Во время косметического ремонта квартиры старую розетку демонтируют, устанавливают новую, отвечающую требованиям ГОСТ 7396.1-89.
https://youtube.com/watch?v=ZrjcIO6MwlU
Какие инструменты понадобятся
Чтобы ровно установить декоративный корпус, нужен уровень. С ним просто наносить на стену вертикальные и горизонтальные линии. Если фурнитура ставится после наклейки обоев, то необходим строительный нож. Им обои обрезают по периметру подрозетника. Для удаления изоляции понадобятся бокорезы (кусачки). Еще нужны 3 вида отверток:
- обычная;
- отвертка-индикатор;
- отвертка крестообразная.
Алгоритм
Прежде чем демонтировать старую розетку, сеть обесточивают – отключают автомат. Отсутствие напряжения проверяют отверткой-индикатором. Когда нет фазы, лампочка-индикатор не светится. Крестообразной отверткой выкручивают винты, снимают старый корпус. Вытаскивают силовой кабель. У него 3 провода (фаза, ноль, заземление) и 2 слоя изоляции:
- наружный.
- внутренний.
Цвет проводов разный: ноль – синий, фаза – коричневый, заземление – зеленый. Сначала кусачками снимают наружную изоляцию, потом зачищают концы проводников. При использовании клеммников WAGO изоляцию удаляют на 1,5 см.
Общей изоляции снимают в 2 раза больше, чем внутренней.
На следующем этапе занимаются новой розеткой. В ее составе 2 узла:
- декоративная коробка, состоящая из лицевой панели и рамки;
- колодка, состоящая из корпуса, контактов, клемм, крепежных лапок.
Для присоединения проводов нужно получить доступ к клеммам. Для этого розетку разбирают. Отверткой откручивают винт, который фиксирует корпус. Следующий шаг основной. Провода присоединяют к розетке.
Во время монтажа кабель располагают так, чтобы проводники внутри корпуса не соприкасались. Если клеммы в розетке винтовые, провод сначала загибают в кольцо, потом закручивают винт, это улучшает контакт. В моделях с безвинтовыми зажимами провод до щелчка втыкают в клемму.
На последнем этапе устанавливают розетку. Сначала крепят колодку, контролируя положение крепежных лапок. Они должны располагаться строго параллельно линии пола, тогда декоративная панель будет установлена правильно.
У современных моделей штепсельных соединений на монтаж лицевой панели уходят секунды. Места, где нужно надавить отверткой, отмечены на корпусе. Изделия старого образца прикручивают винтом.
Новые розетки устанавливают по этой же схеме. Их количество в квартире рассчитывают по нормам. В жилом помещении их нужно по одной на каждые 4 м², в коридоре – 1 на 10 м². Для их монтажа кроме отверток и кусачек понадобятся перфоратор, бур, коронка.
https://youtube.com/watch?v=zWPD6q1sPJM
В интерьер квартиры отлично вписываются изделия фирм ABB, Shneider electric, Legrand, Siemens. Их плюсы: долговечность, качественные контакты, современный дизайн.
Подключение к разветвителю (сплиттеру)
В наше время никого уже нельзя удивить наличием телевизора в каждой комнате. Небольшая проблема заключается в подаче телесигнала на все приемники, так как источник сигнала в большинстве случаев один. Решением этой задачи является использование антенного разветвителя. Качество картинки при подключении телеприемников через сплиттер может несколько ухудшиться, но сам процесс подключения не составляет никакого труда и выполняется буквально за несколько минут.
Поэтапно схему подключения можно представить в следующем виде:
- выбор места размещения сплиттера и закрепление его в нем;
- снятие заглушек с использующихся разъемов;
- разделка и подсоединение ТВ кабеля.
Когда может понадобиться наращивание
Ко всем рассмотренным ситуациям напишем лучшие варианты для наращивания проводов.
- Жила в стене сломалась.
Это же может случиться, если Вы переносите розетку с одного места на другое.
Если провода достаёт, можно использовать клемму с таким же сечением и материалом изготовления.
Иной вариант: разобрать участок с повреждением, зачистить отломанную часть и нарастить до нужной длины.
- Удлинение кабеля в водной среде.
Не забудьте обезопасить себя от тока.
Оголённые участки всегда нужно изолировать, чтобы избегать попадания влаги.
- Увеличение кабеля для мощных энергопотребителей.
Иногда техника, которая оказывает больше всего напряжения на сеть, требует наращивания проводов. Проводник может обломаться при подключении духовки, электрической плиты или кондиционера.
- Термодатчику в тёплом полу не хватает провода.
Для начала прочитайте инструкцию. Если нет никаких рекомендаций и ограничений, удлините провод при помощи клеммных колодок.
- Кабель светодиодной ленты слишком короткий для установки.
Этот случай не доставит много проблем
Есть коннекторы для увеличения лед-ленты, но важно, чтобы требования подходили. Саму жилу можно удлинить любым из описанных в статье способов
- Провод витой пары повреждается.
Этого можно избежать при помощи скотч-локов, которые часто задействуют при работе с сетью.
Более наглядно способ наращивания можно увидеть в следующем видео:
Это основные моменты в наращивании проводов.
Благодаря этой информации Вы можете самостоятельно удлинить все необходимые провода и не бояться ситуаций, когда жила сломана и провода не хватает!
Технологии монтажа
В бетоне и кирпиче
Если Вам необходимо установить подрозетник в бетонной либо кирпичной стене, тут нужно действовать следующим образом:
- Сделать разметку на поверхности с помощью строительного уровня и маркера в соответствии со схемой электропроводки в доме. Высота установки розеток может быть выбрана на свое усмотрение, нормами СНиП и ГОСТ данный момент не оговаривается. Все что нужно – поставить крестик в подходящем месте (центр будущего отверстия), прислонить подрозетник по центру и обвести маркером.
- С помощью перфоратора и подходящей коронки просверлить штробу на 4-5 мм глубже, чем высота стакана, который Вы собираетесь установить. Если нет специальной фрезы под рукой, просто по кругу высверлите дрелью с победитовым сверлом группу отверстий и выбейте сердцевину зубилом и молотком. Еще один способ – аккуратно сделать квадратное отверстие болгаркой с алмазным диском.
- Когда у Вас получится сделать круглую штробу, вычистите ее изнутри, после чего примеряйте подрозетник, чтобы он хорошо заходил в посадочное место и в дальнейшем не возникли трудности с установкой. Сразу же вырежьте в нем отверстие под ввод провода и заведите жилы внутрь.
- Разведите раствор для того чтобы вмазать подрозетник в бетонной либо кирпичной стене. Хороший раствор может получиться из гипсовой шпаклевки, алебастра и воды.
- Смочите отверстие и шпателем набросайте внутрь раствор, как показано на фото. После этого аккуратно закрепите стакан заподлицо со стеной, при этом чтобы шурупы по бокам были расположены строго параллельно полу (иначе розетку не получиться установить ровно).
- Замажьте края и удалите лишний раствор, чтобы стакан был чистым и подготовленным к дальнейшим электромонтажным работам, после того как шпаклевка схватится.
Вот таким простым способом можно самостоятельно установить подрозетник в стене из кирпича, бетона, пеноблока либо даже газобетона. Обязательно просмотрите видео инструкции, предоставленные ниже, чтобы увидеть наглядно всю сущность монтажа.
Видеоурок по креплению блока стаканов в монолите
https://youtube.com/watch?v=_iGtvhaerZ4
В гипсокартоне
Крепить подрозетник в гипсокартонной перегородке на порядок проще. Тут уже не нужно разводить раствор и выбивать сердцевину штробы зубилом. Как мы говорили ранее, существует специальный стакан с прижимными лапками, которые запросто фиксируют подрозетник в гипсокартоне.
Для того чтобы самому установить стакан в гипсовой стене, нужно выполнить следующие действия:
- Нанести разметку на поверхности по аналогии с предыдущей технологией. Подробно разметку гипсокартонной стены мы рассмотрели, когда рассказывали о том, как установить розетку в гипсокартоне.
- Вырезать в дне отверстие под провода и вставить изделие внутрь штробы.
- Закручивать винтики по бокам до тех пор, пока коробка плотно не зафиксируется внутри.
Как монтировать подрозетник в гипсокартон
https://youtube.com/watch?v=mZGsh7VK9UI
Вот и все, что Вам нужно сделать для установки подрозетника в гипсокартонную стену своими руками. Как Вы видите, все очень просто и установить изделие сможет даже новичок в электрике
Обращаем Ваше внимание на то, что если гипсовая перегородка будет дополнительно облицована кафелем, нужно действовать немного иначе. На видео ниже предоставлена технология крепления стакана под керамической плиткой. Как выполнить установку на кафельной плитке
Как выполнить установку на кафельной плитке
https://youtube.com/watch?v=DUgjtxDYaL8
Второй способ сделать блок розеток в кафеле
https://youtube.com/watch?v=ZFHf3am3-lw
В дереве
Ну и последний из вариантов крепления – в деревянной стене. Если Вы решили провести скрытую проводку в деревянном доме, что очень странно и небезопасно, нужно будет сделать штробы в дереве под установку металлических подрозетников.
В этом случае можно использовать специальную коронку по дереву и стамеску, но мы все же настоятельно рекомендуем осуществить монтаж открытой электропроводки, т.к. в этом случае штробить деревянные стены либо вагонку не придется.
Как опустить (перенести) розетку или выключатель?
—неудобно высоко поднимать руку для включения выключателя, особенно детям, которые то и дело просят родителей включить им свет, либо же подставляют табуретку;
—выключатель или розетка находятся в неудобном месте (за диваном или же шкафом), всё время нужно куда-то тянутся;
—хочется чтобы было по евростандарту;
—хочется избавиться от переносок (удлинителей) и увеличить количество розеток, например для компьютера, или телевизора с DVD;
—надоели свисающие шнуры с розеток от бытовых приборов.
Что же касается необходимости, то это перестановка или же новая установка мебели в Вашем жилище. Старое расположение розеток или выключателей уже крайне неудобно или уже нежеланно, хочется просто включать в другом месте.
Чтобы установить розетки или выключатели на новое место нужно сначала определиться с местом, потом сделать углубляющий паз под провод(штробу) и подготовить места под коробочки на розетки (рис.1) или выключатели (рис.2). Сверху видно места установок старых розеток и выключателей.
Эти работы самые пыльные и выполняются перфоратором. Когда всё готово, укладываем провод в штробу и закрепляем коробочки (рис.3—начальный этап, рис.4—установленные коробки). Коробочки крепятся за подлицо со стеной. Если планируется укладка керамической плитки, то выдвигать коробочку нужно на предполагаемую толщину раствора вместе с плиткой. Всё крепим при помощи гипса, предварительно смочив водой место под коробки. Крепить можно конечно и цементным раствором, но придётся около суток ждать полного высыхания смеси. В невысохший раствор устанавливать розетки и выключатели не рекомендую, со временем последние начнут вываливаться из установительных коробок.
На рисунке 5 и 6 видно уже полное готовое изделие. Следует сказать, что на рис. 5 была оставлена старая одна розетка, так как вверху находится кондиционер, и от него ближе к вилке находится именно эта розетка, и чтобы не дотачивать провод от него к нижним розеткам, она была сохранена. В противном случае делается соединение, которое садится на винтовой клемник, заматывается изолентой и замазывается тем же гипсом (рис.7). Торчащий провод на фото—это под старую розетку (в данном случае). В это место вставляется коробка и в неё выводится только два или три (если есть земля) провода. Можно ещё конечно купить удлинённую в глубину установительную коробку (l=70-80мм), тогда можно и не прятать соединения под гипс, а оставить всё внутри, таким образом всегда будет доступ к соединительным контактам. Но это только когда позволяет толщина стены. Ну, в принципе, и всё, кому чего не ясно, пишите, звоните. Я, как электрик, объязательно помогу.
P.S. В данной ситуации я описалкак опустить (перенести) розетку и выключатель. Старая ситуация—стояла розетка в комнате.Сразу же за стеной другая розетка в том же месте. Переделанная—сохранены и та и другая розетки, плюс три дополнительных розетки внизу (рис.5).На рис. 7 видно, что у меня получилось соединения из четырёх проводов—один входящий 220В, второй пошёл на нижние три розетки, третий—выход на розетку в этой же комнате, и четвёртый—выход на розетку в другую комнату за стеной. Так как на один из контактов розетки можна привинтить только два провода, больше попросту не помещаются, были применены именно клемники. Можно ещё и клемники Ваго, но не при больших нагрузках (не более 1 кВт). Почему? Если интересно, тогда Вам сюда. Источник
https://youtube.com/watch?v=tDfx4vqqKUw
https://youtube.com/watch?v=Yg08OiCReiU
Основные способы наращивания
Для начала рассмотрим, как можно удлинить провод либо электрический кабель в домашних условиях. Если жилы обоих сращиваемых проводников из одного металла (медные либо алюминиевые), то можно использовать следующие способы удлинения:
- С помощью клеммных колодок WAGO. Самый удобный вариант не только наращивания, но и соединения электрических проводов. Рекомендуется использовать даже в той ситуации, если жилы проводников из различных металлов. Главное условие их использования – соединять цепи, ток в которых не превышает номинальный указанный на клеммнике. Советуем покупать их в «проверенных» местах и не обольщаться на низкую стоимость – рынок перенасыщен подделками, которые плавятся и горят.
- Бюджетные соединительные колодки, так называемые полиэтиленовые клеммники, позволяющие удлинить проводку. Особенностью является то, что при сильной затяжке монолитной жилы трескается металлическая часть клеммника. Ими нельзя соединять многопроволочные жилы. Для этого их нужно залудить или обжать наконечником типа НШВИ, чтобы получить надежный и долговечный контакт.
- Скручивание жил. Дедовский способ, который является одним из самых небезопасных, но в то же время популярных даже у опытных электриков. Чтобы нарастить электропроводку с помощью скрутки необходимо, чтобы обломанный конец был не менее 30 мм (для надежного сращивания). О том, как правильно сделать скрутку проводов читайте в соответствующей статье. Знайте, что делать скрутки запрещено согласно ПУЭ 2.1.21. Поэтому не используйте этот способ в чистом виде (без обжима гильзой или СИЗом, пропайки или сварки).
- Пайка. Еще один вариант удлинения электропроводки – использование пайки жил. Если Вы умеете пользоваться сварочным аппаратом, данный способ позволит качественно нарастить проводник даже большого сечения (4-6 мм.кв.).
- Гильзы. Обжимка с помощью гильз – это отличный способ соединений и хорошо подходит для наращивания кабеля. Но для наращивания оборванного провода в розетке вам может не хватить места.
- Орех или другие подобные ответвительные зажимы. С их помощью подключаются ответвления для ввода в частные дома от ВЛЭП. Также подходят для удлинения проводов. Главный недостаток – большие габариты.
- Скотчлоки – отлично подходят для ответвления, соединения и удлинения слаботочных проводов. Могут исползоваться для соединения цепей 220В, но лучше подходят для информационных линий, например витой пары.
Обращаем Ваше внимание на то, что удлинить алюминиевые жилы медными можно лишь в том случае, если для сращивания будет использована специальная клемма. Все остальные варианты, позволяющие нарастить линию, использовать категорически запрещается! Подробнее о соединении алюминиевых и медных проводов читайте в статье: https://samelectrik.ru/kak-soedinit-alyuminievyj-provod-s-mednym.html
Вот мы и рассмотрели, какие существуют методы наращивания электрических проводов в домашних условиях
Далее к Вашему вниманию будут предоставлены типичные случаи, когда нужно самостоятельно удлинить проводку, а сейчас мы рекомендуем просмотреть наглядную видео инструкцию:
Вот мы и рассмотрели, какие существуют методы наращивания электрических проводов в домашних условиях. Далее к Вашему вниманию будут предоставлены типичные случаи, когда нужно самостоятельно удлинить проводку, а сейчас мы рекомендуем просмотреть наглядную видео инструкцию:
Мастер-класс по удлинению участка электропроводки с помощью обжима гильзами
Внутренности удлинителей
Один из самых распространенных типов – это так называемый компьютерный удлинитель или сетевой фильтр. Он имеет в корпусе встроенный выключатель, которым можно отключать питание всех розеток.
Рассчитан он обычно на ток от 10А (мощность 2,2кВт). Каждая розетка в них имеет заземляющий контакт. Что крайне необходимо для квартир с трехжильной проводкой (фаза-ноль-земля).
Питающий провод на качественных моделях должен быть промаркирован. На нем штампуется марка и сечение жил.
Не покупайте переноски, где сечение жил менее чем 0,75мм2 или где вообще нет никаких опознавательных надписей на проводах.
При этом не стоит особо доверять толщине самого кабеля. Вполне возможно, что изоляция в нем будет довольно толстая, а вот жилки совсем тонюсенькие.
Такой провод будет однозначно греться, даже при минимальной нагрузке.
Самое главное в таких моделях, чтобы внутри был не просто выключатель, а именно “автомат”, который будет автоматически срабатывать при превышении нагрузки.
Данный удлинитель используется для питания компьютеров, ЖК и Led телевизоров, принтеров и другой бытовой техники.
Каким же образом он защищает оборудование от перепадов напряжения? Для того чтобы это понять, необходимо заглянуть во внутрь корпуса.
Для этого раскручиваете винты на обратной стороне и снимаете крышку. Контактные площадки розеток переноски должны быть выполнены из латунных пластин.
В большинстве своем они идут толщиной 0,3мм. Более качественные модели под большие токи, имеют толщину до 0,6мм.
В дешевых китайских подделках можно встретить не латунные, а всего лишь напыленные латунью железные шинки-пластины. Проверить это дело можно обыкновенным магнитом. Цветной металл магнититься не будет, а железо запросто.
Кроме худшей токопроводимости, железные контакты после первого применения широкой евровилки расширятся, а в обратное состояние уже не вернутся. Латунь же обладает значительной упругостью.
Кстати, многие “советские”вилки в такие разъемы не подойдут из-за наличия боковых штырьков заземления.
Самый главный элемент, защищающий все подключенное оборудование – это варистор. К нему с двух сторон подходят фаза и ноль. При кратковременном скачке напряжении (около 300В), у него резко падает сопротивление, зато возрастает ток протекающий через него.
За счет этого напряжение на самом варисторе стабилизируется. Если же скачок не кратковременный, а перенапряжение идет постоянно, то он просто замыкает цепь и внутри корпуса создается искусственное короткое замыкание.
https://youtube.com/watch?v=9DESFwWRsOo
То есть, если напряжение в розетках подскочило и держится в пределах 300В, у варистора резко уменьшается внутреннее сопротивление (вплоть до нуля), он срабатывает, создавая КЗ.
И именно от этого КЗ отключается автоматический выключатель, защищая все подключенные приборы.
Более качественные изделия комплектуются несколькими варисторами, плюс конденсаторами и катушками индуктивности.
В недорогих, вся защита заканчивается варистором и автоматом или кнопочным предохранителем.
Применять такой удлинитель-переноску рекомендуется именно для бытовых приборов, а не для силовых инструментов – болгарка, дрель, фен и т.д. Включая в него мощные приборы, вы уменьшаете срок службы удлинителя в разы.
Сами пластинки здесь не подпружинены, хоть и латунные. И при относительно больших токах быстро прогорают.
Виды наращивания кабелей
Итак, какими способами обычно увеличивают кабель своими руками. Когда жилы изготовлены из меди и алюминия, используют следующие варианты.
Соединительные колодки WAGO, благодаря которым можно не только наращивать кабель, но и соединять их.Поэтому лучше покупайте соединительные элементы в магазинах, в которых Вы уверены, не экономя на материале.
Наращивание с помощью полиэтиленовых клеммников
Но важно знать, что в этом случае металлическая часть соединительного элемента может треснуть. Это значит, что многопроволочные жилы кабелей такой клеммой соединить нельзя
Для того, чтобы сделать подобный контакт надёжны в использовании, нужно обернуть его наконечником НШВИ.
Использование скручивания жил для наращивания. Не самый безопасный способ, но берущий начало со времён появления у людей электричества.Скрутка запрещена правилами устройства электроустановок, поэтому для такого способа используйте обжимы, сварку или пропайку.
Пайка жил. Один из самых популярных способов, если Вы можете орудовать сварочным аппаратом.

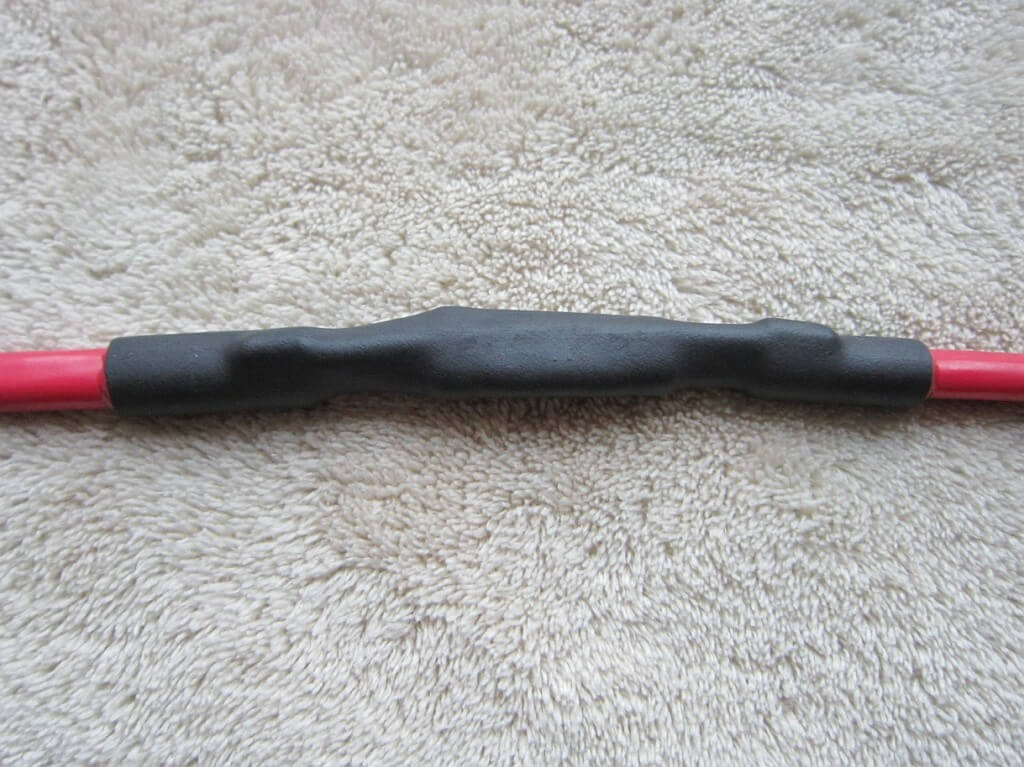

Обжимка при помощи гильзы. Может не только наращивать, но и соединять провода. Но если кабель оборван в розетке, места может не хватить.
Зажимы для ответвлений, например, «орех». Подходят не только для ответвлений, но для наращивания. Однако довольно большие, что может быть неудобно при монтаже.
Наращивание с помощью скотчлоков. Ими можно не только наращивать, но и ответвлять и соединять кабеля. По размеру меньше «орехов». Отлично применимы в информационных линиях.
Нарастить алюминиевые кабеля можно только тогда, когда будет использован специальный соединительный элемент. Остальные варианты к кабелям из этого материала применять нельзя.
Это все способы наращивания проводов своими руками. В нашей статье поговорим о том, когда наращивание может понадобиться. Кроме того, для лучшего понимания представленной информации советуем посмотреть видео:
https://youtube.com/watch?v=KcrTzL6bZj8
Как нарастить силовой вводной кабель в квартире
Эта процедура может потребоваться при замене прибора учёта электроэнергии. Вам понадобится:
- купить отрезок кабеля подходящего сечения и марки;
- соединительную муфту нужного размера;
- определённое количество гильз эквивалентное числу соединений в многожильном проводнике;
- электромонтажные клещи;
- изоляционный материал (термотрубки либо специальные изоляционные смеси).
Технологическое решение:
конец каждой жилы основного кабеля и перемычки вставляют в гильзу и обжимают элктромонтажными клещами; фиксируют подготовленные жилы болтом в посадочном месте соединительной муфты; проводят герметичную изоляцию одним из двух способов: прогревают термотрубку до её усадки по контуру; используют комплекты, состоящие из муфты, фум-ленты для уплотнения кабельных концов в ней и герметика, осторожно заливающегося внутрь муфты. Такое наращивание обеспечивает хороший контакт и несильно увеличивает сопротивление в месте соединения, не боится повышенной влажности
Такое наращивание обеспечивает хороший контакт и несильно увеличивает сопротивление в месте соединения, не боится повышенной влажности.
Замена одиночной розетки своими руками
Для установки скрытых розеток в стене высверливают отверстие, в которое вставляют подрозетник. В него заводят силовой кабель. Во время косметического ремонта квартиры старую розетку демонтируют, устанавливают новую, отвечающую требованиям ГОСТ 7396.1-89.
Какие инструменты понадобятся
Чтобы ровно установить декоративный корпус, нужен уровень. С ним просто наносить на стену вертикальные и горизонтальные линии. Если фурнитура ставится после наклейки обоев, то необходим строительный нож. Им обои обрезают по периметру подрозетника. Для удаления изоляции понадобятся бокорезы (кусачки). Еще нужны 3 вида отверток:
- обычная;
- отвертка-индикатор;
- отвертка крестообразная.
Технические требования к перемещению розеток
Переустановка розеток не относится к сложным работам. Однако любое вмешательство в электрическую систему должно отвечать ряду требований, касающихся прежде всего безопасности:
- Подключение розетки осуществляют только с использованием силового кабеля ВВГнг сечением не менее 1,5 квадратных миллиметров.
- По условиям НБП и ГОСТ прокладывать кабель разрешается лишь по вертикали или горизонтали. Не допускаются перпендикулярные, диагональные линии, пересечение проводов. Если кабель прокладывают горизонтально, необходимо отступить 200 миллиметров от потолка и 100 миллиметров от карнизов и балок. Вертикальные линии должны находиться на расстоянии 100 миллиметров от дверей и окон, а также углов комнат.
- Розетки устанавливают на высоте 50-80 сантиметров от пола. Нельзя располагать устройства ближе чем в 50 сантиметрах от батарей, стальных труб и газовых плит.
- Соединения и ответвления проводов пропускают через специальные коробки или корпуса монтажных устройств.
Прежде чем передвигать розетки в другое место, нужно разобраться в устройстве распределительной коробки, от которой питается старая электрическая точка. Определяющим фактором является и металл, из которого произведены жилы старых кабелей.
Чтобы установка прошла легче, рекомендуется заранее составить схему. Планирование дает возможность предусмотреть наиболее подходящий способ монтажа розетки. По схеме есть возможность установить участок, где отсутствует скрытая электропроводка. В конечном счете именно наличие схемы обеспечивает минимизацию затрат финансовых и трудовых ресурсов.
Можно ли соединиться без потери сигнала
Если делать обыкновенное скручивание жилы и оплетки кабеля, ничем не изолируя сверху, то потери будут максимальны. А вот применение соединительного переходника для двух F-разъемов на концах кабелей позволяет передать сигнал без потерь.
Потери могут быть, но для просмотра цифровых каналов они будут вообще незначительны. Погрешность между изначальным сигналом на антенне и конечным на телевизоре обычному пользователю станет незаметна. На шкале сигнала в настройках телевизора вы не увидите разницу в процентах. А на качестве изображения при просмотре телевидения это никак не скажется.
Поэтому соединить ТВ кабель без потери сигнала лучше через резьбовой переходник типа F-F.
Удлинение наращивание utp кабеля витая пара скруткой
Удлинение кабеля витая пара скруткой более доступный, не требует высокой квалификации, обеспечивает достаточную надежность и гарантированно сохраняет работоспособность линии на скорости до 100 Мбит/с. При правильном выполнении скруток, соединение получается достаточно надежным в течении продолжительного времени. Традиционно все провода в utp кабеле скручивают на одном уровне и изолируют каждое соединение по отдельности, изолирующей лентой или трубочками из полихлорвинила. Я Вас познакомлю с технологией, которой пользуюсь давно при соединении любых проводов, в том числе и кабеля витая пара. Отличительной особенностью ее является смещение вдоль кабеля мест соединений скруткой или пайкой относительно друг друга.
С конца кабеля разрезается вдоль внешняя оболочка на 8 см. Для этого достаточно прорезать ее на пару сантиметров, найти внутри капроновую разрезную нить и потянуть за нее, оболочка разойдется. Такую же операцию нужно провести и со вторым концом кабеля витых пар. Разрезанную вдоль оболочку отрезать не нужно, она еще пригодится.
Далее нужно зачистить все концы витых пар на один сантиметр от изоляции таким образом, чтобы исключить касание соседних скруток между собой. Главное правильно зачистить провода, не подрезав медные жилы. Лучше снимать изоляцию постепенно, после выполнения очередной скрутки. Примерять два проводника, отрезать лишнее, зачистить и затем уже скрутить.
Для соединения проводников скруткой, нужно приложить соединяемые проводники накрест, затем взять пальцами и проворачивать, пока оба конца полностью не обовьют друг друга. Должно быть не менее 5 витков. Нужно не допустить, чтобы один провод оставался прямым, а второй обвился вокруг него. В таком случае механическая прочность соединения будет очень слабой. Для минимизации потерь сигнала в месте соединения нужно развивать витые пары только на минимально необходимую для скрутки длину. В заключение сгибается с помощью пинцета скрутка пополам, для того, чтобы уменьшить ее размер и увеличить механическую прочность.
В результате получается состыкованный кабель. Все скрутки сделаны на достаточном расстоянии друг от друга.
Далее заправляются проводники в одну оболочку кабеля и закрываются второй. Перед заправкой для удобства, витые пары можно стянуть витком изоленты.
Осталось обвить место соединения изоляционной лентой и кабель готов для эксплуатации.
Если Вы ранее не занимались подобными работами, то лучше потренироваться до получения положительного результата на куске не нужного кабеля.
Как удлинить провода в розетке
Необходимость в этом возникает обычно в двух случаях: обрыв электрической цепи или подключение нового оборудования. Перед тем, как приступить к работе, отключите подачу электроэнергии на щите и проверьте подачу напряжения на провода, подлежащие ремонту.
Медные провода
Для их наращивания лучше всего подойдёт опрессовка:
- взять гильзу лужёную из меди диаметром 4 мм2;
- вставить в неё оголённые провода внахлёст, добавив для надёжности дополнительную медную жилу сечением 1,5 мм2;
- спецклещами зажимаем патрон с двух сторон;
- изолировать соединение термотрубкой, которая должна быть длиннее гильзы;
- нагреть трубку горячим воздухом;
- уложить кабель в короб.
Для верности на место соединения можно положить ещё один слой изоляции.
Алюминиевый провод
По степени надёжности алюминий уступает меди в плане окисляемости и ломкости. Поэтому работая с ним нужно быть предельно внимательным. Наиболее подходящий вариант для их наращивания – клеммные блоки. Подойдут и самозажимающиеся, и винтовые.
При использовании винтовых клемм необходимо:
снять изоляцию с участков проводов необходимой длины; вставить один конец в клеммное отверстие и осторожно затянуть винт; проделать аналогичную операцию с оголённым концом второго отрезка. Это соединение не требует дополнительной изоляции
Это соединение не требует дополнительной изоляции.
5 способов удлинения кабеля
https://youtube.com/watch?v=IkZfc45iwFo
Причин, когда пользователю понадобится нарастить интернет-кабель может быть несколько: перепланировка в комнате, обрыв провода, добавление нового оборудования. Во всех случаях удлинить провод можно самостоятельно, без привлечения представителей провайдера. Однако интернет-кабель (витая пара) чувствителен к изменению сопротивления проводников. Применение фабричных соединителей либо кустарных скруток препятствуют прохождению цифровых сигналов.
При необходимости нарастить витую пару делать это нужно как можно аккуратней. Слабый контакт в соединении приведет к перебоям доступа к Сети либо полному отключению интернета. Если пользователь решился удлинить шнур, стоит выбрать подходящий способ коммутации для установления надёжного подключения к удалённому оборудованию провайдера. К простым вариантам относят такие:
- Скрутка медных жил с последующей их герметизацией изоляционным материалом.
- Пайка припоем под флюсом. Метод сращивания проводов, эксплуатируемых на улице.
- Соединение при помощи двусторонней розетки.
- Коммутация проводов при помощи контактной коробки Coupler.
- Соединение жил в сетевой розетке.
Скрутка
Вариант соединения медных жил, о котором в первую очередь вспоминают все, кто немного владеет навыками электротехники. Коммутация заключается в последовательном переплетении токоведущих сердечников с последующей их изоляцией. Несмотря на кажущуюся простоту, качественную скрутку витой пары сделать сложно. Тонкие проводки при деформации ломаются, а в зоне контакта образуется повышенное сопротивление. К тому же заизолировать восемь проводков, идущих в одном жгуте, по силам не каждому электрику.
Пайка
Технология наращивания витой пары пайкой схожа со скруткой. Однако применение припоя сводит к минимуму возникновение локальных сопротивлений в зоне контакта. Такие соединения применяют для уличных коммутаций, где возможно попадание воды на удлинённый провод. Такой способ подразумевает наличие у пользователя паяльного комплекта с необходимыми материалами и опыта работы с ними.
Соединение «джойнером»
Распространённый способ соединения витой пары. Им пользуются монтёры и инсталляторы интернет-провайдеров. Суть процедуры заключается в закреплении на концах проводов коннекторов RJ45. Последние подключаются к двусторонней розетке с соответствующими разъёмами. Коннекторы надёжно соединяются с жилами витой пары, а контакты «джойнера» плотно их удерживают. Самостоятельно удлинить кабель можно, приобретя коммутационный шнур (патч-корд) либо установив коннекторы. В последнем случае понадобится обжимной инструмент для разъёмов RJ45.
Коммутация в «каплере»
Coupler, он же «каплер» – способ профессионального соединения LAN-кабеля. Делают его в пластиковом боксе с 16 ножевыми контактами. При коммутации в нём витой пары сопротивление токоведущих жил практически не увеличивается. Для фиксации контактов не нужен обжимной инструмент, а очистка сердечников от изоляции происходит непосредственно в соединителе. Корпус «каплера» делают в двух исполнениях – пыле- и влагозащищённый. Первый применяют в помещениях, второй – на улице.
Соединение в сетевой розетке
Обычную сетевую розетку можно применить не по прямому назначению, а соединить в ней два отрезка витой пары для увеличения общей длины LAN-кабеля. Обычно к такому способу прибегают, когда затруднительно достать «каплер» или «джойнер». Коммутацию осуществляют путём зажима соответствующих жил интернет-кабеля в сетевой розетке. Одну часть витой пары отвёрткой заправляют в ножи, согласно цветовой схемы. Второй кабель обжимают в коннекторе и вставляют в разъём.
Нарастить LAN-кабель можно самостоятельно. Следует аккуратно выполнить все соединения обжимным либо подручным инструментом. Только надёжное соединение позволит обеспечить высокую скорость доступа к Сети и непрерывность трафика.
Распиновка камеры заднего вида
Камера заднего вида – прекрасный прибор для контроля за пространством позади автомобиля при движении задним ходом и парковке.
В большинстве своем современные автомобили имеют в своем составе парктроники. Но они имеют недостатки – не всегда могут обнаружить длинный тонкий предмет – арматуру, например. Бывает, у них просто отказывают датчики – или механическое повреждение, или обрыв провода. Результат известный – правка или замена бампера. С камерой такого не случится, да и визуальная картина даёт гораздо больше, чем сигналы с парктроника.
Выбор сейчас обширный, на любой вкус. И легко можно найти подходящий вариант в нашем каталоге: https://electro-kot.ru/elektronika-dlya-avto/kamery-zadnego-vida/
При выборе руководствуйтесь принципом необходимой достаточности – за бесполезные излишки переплачивать совершенно ни к чему. Это касается качества картинки, количества кадров в минуту, угла обзора и т. п. Нужно выбирать среднюю по характеристикам, желательно с установкой в номерной знак – у неё наиболее хороший обзор пространства снизу, удобное крепление, отверстие под кабели закрыто номерным знаком, и обязательно с инфракрасной подсветкой. Световой день в России короток, а света фонарей заднего хода в темное время суток может быть недостаточно. У некоторых автомобилей задние фонари (а то и вообще один фонарь) носят только предупреждающую функцию, а не осветительную.
Распиновка проводов может быть от 3 до 6. В этой статье не будем останавливаться на различных типах устройств, рассмотрим только подключение приборов с распиновкой на 4 и 5 проводов, то есть на 5 пин (pin) и 4 пин (pin).
