Выключатель нагрузки и автомат в чем разница

Содержание

Расчет автомата для электродвигателя

Еще недавно для защиты электрических моторов использовалась следующая схема: внутри пускателя устанавливался тепловой регулятор, подключенный последовательно с контактором. Этот механизм работал таким образом. Когда через реле в течение длительного времени проходил ток большой величины, происходил нагрев установленной в нем биметаллической пластины, которая, изгибаясь, прерывала контакторную цепь. Если превышение установленной нагрузки было кратковременным (как бывает при запуске двигателя), пластинка не успевала нагреться и вызвать срабатывание автомата.

Внутреннее устройство автомата защиты двигателя на видео:

Главным минусом такой схемы было то, что она не спасала агрегат от скачков напряжения, а также дисбаланса фаз. Сейчас защита электрических силовых установок обеспечивается более точными и современными устройствами, о которых мы поговорим чуть позже. А теперь перейдем к вопросу о том, как производится расчет автомата, который нужно установить в цепь электромотора.

Чтобы подобрать защитный автоматический выключатель для электроустановки, необходимо знать его времятоковую характеристику, а также категорию. Времятоковая характеристика от номинального тока, на который рассчитан АВ, не зависит.

Чтобы автоматический выключатель не срабатывал каждый раз при запуске мотора, величина пускового тока не должна быть больше той, которая вызывает моментальное срабатывание аппарата (отсечка). Соотношение тока запуска и номинала прописывается в паспорте оборудования, максимально допустимое – 7/1.

Производя расчет автомата практически, следует использовать коэффициент надежности, обозначаемый символом Kн. Если номинальный ток устройства не превышает 100А, то величина Kн составляет 1,4; для больших значений она равна 1,25. Исходя из этого, значение тока отсечки определяется по формуле Iотс ≥ Kн х Iпуск. Автоматический выключатель выбираем в соответствии с рассчитанными параметрами.

Еще одна величина, которую необходимо учитывать при подборе, когда автомат монтируется в электрощитке или специальном шкафу – температурный коэффициент (Кт). Это значение составляет 0,85, и номинальный ток защитного устройства при подборе следует умножать на него (In/Кт).

Требуются ли серьёзные монтажные работы для замены выключателей с предохранителями?

А.К.: Раньше при замене защитных аппаратов требовалось полностью отключать питание, с системы вводных шин, обеспечить заземление электроустановки и многие другие меры, предотвращающие возможные электротравмы. Даже при подобном комплексе мероприятий электротравмы на предприятии были не редкостью, возможно по вине невнимательности персонала. Кроме того, все эти операции занимали немало времени. Сегодня есть решения, делающие замену защитных аппаратов быстрой и безопасной. Если есть вероятность, что в процессе эксплуатации потребуется оперативное вмешательство и замена аппарата, можно использовать втычную серию выключателей нагрузки с предохранителями SlimLine XR. Аппараты этой серии монтируются в специальном стандартизованном шкафу на систему вертикальных шин при помощи двух винтов на передней панели. Это позволяет значительно ускорить монтаж, обновление или замену аппаратов, причём при необходимости можно производить «горячую» замену защитных устройств, то есть без снятия напряжения с системы шин.

За счёт простоты своей конструкции и надёжности выключатели с предохранителями на сегодняшний день, как считают эксперты, являются наиболее предпочтительной защитой для всех уровней распределения на предприятии, как на вводе, так и на отходящих линиях. Не зря эти устройства нашли широкое применение в таких сферах, как судоходство, нефтяная, химическая и газовая промышленность.

1 https://ru.wikipedia.org/wiki/%D0%97%D0%98%D0%9F

Технические характеристики приборов

Приборы, осуществляющие выключение нагрузки путем размыкания электрической цепи, обладают различными техническими характеристиками

Все они имеют важное значение и становятся определяющими при выборе подходящего для приобретения агрегата и его последующего монтажа

Показатель номинального значения напряжения отражает рабочее напряжение электротехнического прибора, на которое он изначально рассчитан производителем.

Максимальное значение рабочего напряжения показывает крайне возможное допустимое высокое напряжение, при котором выключатель способен функционировать в нормальном режиме без ущерба для своей работоспособности. Обычно эта цифра превышает размер номинального напряжения на 5-20%.

Поток электрического тока, при прохождении которого уровень прогрева изоляционного покрытия и частей токопровода не препятствует нормальной работе системы и может быть выдержан всеми элементами в течение неограниченного времени, называется номинальным током. Его значение обязательно учитывается при выборе и покупке выключателя нагрузки.

Величина сквозного тока допустимых пределов демонстрирует, какой объем тока, протекающего по сети в режиме короткого замыкания, сможет выдержать установленный в системе выключатель нагрузок.

Ток электродинамической стойкости отражает величину тока короткого замыкания, которая, воздействуя на прибор в течение нескольких первых периодов, не оказывает на него никакого негативного воздействия и механически его никак не повреждает.

Ток термической стойкости определяет предельный уровень тока, чье нагревающее действие на протяжении определенного отрезка времени не выводит из строя выключатель нагрузки.

Также очень важны техническое выполнение привода и физические параметры приборов, определяющие общий размер и массу устройства. Ориентируясь на них, можно понять, где удобнее будет разместить аппараты, чтобы они корректно работали и четко выполняли поставленные задачи.

Достоинства и недостатки аппаратов

Среди безусловных положительных качеств устройств, отвечающих за отключение нагрузки, находятся следующие позиции:

простота и доступность в изготовлении;
элементарный способ эксплуатации;
очень низкая стоимость готового изделия по сравнению с другими видами выключателей;
возможность комфортной активации/деактивации номинальных токов нагрузок;
видимый глазу разрыв между контактами, обеспечивающий полную безопасность любых работ на отходящих линиях (монтаж дополнительного разъединителя не требуется);
недорогая защита от сверхтокового потока посредством предохранителей, как правило, заполненных кварцевым песком (тип ПКТ, ПК, ПТ).

Из минусов выключателей всех типов наиболее часто упоминается способность коммутировать только номинальные мощности, не работая при этом с токами аварийного режима.

Несмотря на дешевизну в стоимости и обслуживании, автогазовые модули признаны устаревшими и при плановом обслуживании или во время реконструкции сетей и подстанций их целенаправленно заменяют на более современные вакуумные элементы

Автогазовым модулям обычно ставят в упрек ограниченный рабочий ресурс, обусловленный постепенным выгоранием внутренних деталей, генерирующих образование газа в дугогасительной камере.

Однако этот момент вполне решаем, причем небольшими средствами, так как элементы газогенерации и парные контакты, предназначенные для дугопоглащения, стоят очень недорого и легко заменяются, причем, не только профессионалами, но и рабочими с невысокой квалификацией.

Выбор

Выбор производится по следующим параметрам:

напряжение;
исполнение устройства;
комплектация;
выполняемые функции;
номинальный ток;
способ крепления.

В отличие от промышленных аппаратов с автоматическим управлением, выключатель нагрузки в квартирах или индивидуальных домах управляется вручную и коммутирует токи не более 100 А.

Выключатель нагрузки подбирается под больший номинальный ток, чем суммарный ток потребителей. Номинал должен быть выше, чем у подключенного с ним в одной цепи автомата на одну или две ступени. Иначе его контакты будут перегреваться при перегрузке линий. Если у автомата номинальный ток составляет 20 А, то последовательно установленный с ним выключатель нагрузки должен быть рассчитан на 25 А или на 32 А. Внешне они похожи, но у выключателя есть обозначение на корпусе в виде букв ВН, а ручка управления имеет больше размер. На рис. 1 изображены модели небольшой мощности.

Виды рубильников (выключателей нагрузки): а – Hager; б – АВВ

Выключатели нагрузки обладают электродинамической стойкостью при отключении тока короткого замыкания, но основной упор делается на плавкие предохранители, которые следует дополнительно устанавливать.

В отличие от автоматов, выключатели нагрузки снабжены усиленными контактами, рассчитанными на долгий срок службы. У некоторых моделей применяются следующие способы повышения надежности:

двойной разрыв контактов, гарантирующий отключение линии;
смотровые окошки для визуального контроля состояния контактов;
блокировка ручки управления от случайного включения устройства аналогично высоковольтным устройства, например, типа ВНА.

Монтаж электрических установок — Выключатели нагрузки

Выключатели нагрузки предназначены для отключения и включения электрических цепей выше 1 кВ как при отсутствии, так и при наличии тока нагрузки. В сочетании с предохранителями выше 1 кВ (рис. 8.16) эти выключатели обеспечивают возможность отключения как токов нагрузки, так и аварийных токов КЗ. Выключатели выпускают типов ВН-16, ВНз-16, ВНП-16, ВНПз-16, ВНП-17, ВНПз (В — выключатель, Н — нагрузки, П — с пристроенными предохранителями, з — с заземляющими ножами). Выключатель ВНП-17 отличается от ВНП-16 тем, что имеет устройство, отключающее выключатель при перегорании плавкой вставки предохранителя на любом из трех полюсов. Последнее необходимо во избежание работы электродвигателей на двух фазах при перегорании одного из предохранителей. При работе двигателя в таком режиме происходит перегрев обмотки статора и, если он не будет быстро отключен от сети, изоляция обмотки может загореться. Выключатель нагрузки представляет собой разъединитель, приспособленный для отключения токов нагрузки до 400 А при 6 кВ и до 200 А при 10 кВ. Надежное гашение электрической дуги, образующейся при разрыве цепи, обеспечивается применением дугогасительного устройства, устанавливаемого на неподвижных главных контактах выключателя. Это устройство представляет собой дугогасительную камеру, в щель которой входит нож выключателя. При размыкании контакта выключателя образуется электрическая дуга. Под действием высокой температуры дуги внутренние стенки дугогасительной камеры, изготовленные из органического стекла, интенсивно выделяют газы, которые устремляются с большой скоростью через щель камеры и способствуют быстрому гашению дуги. Дугогасительное устройство выключателя нагрузки называется автогазовым потому, что гасительная камера сама автоматически генерирует газы, способствующие гашению электрической дуги. Токи КЗ отключаются в результате перегорания плавкой вставки предохранителя. При перегорании плавкой вставки на любом из трех полюсов выключателя из нижнего торца патрона предохранителя выдвигается под действием пружинки указатель действия предохранителя. У выключателя ВНП-17 этот указатель воздействует на систему рычагов. При этом освобождается защелка, удерживающая заведенную при включении выключателя пружину вспомогательного контакта, замыкающего цепь катушки отключающего электромагнита.

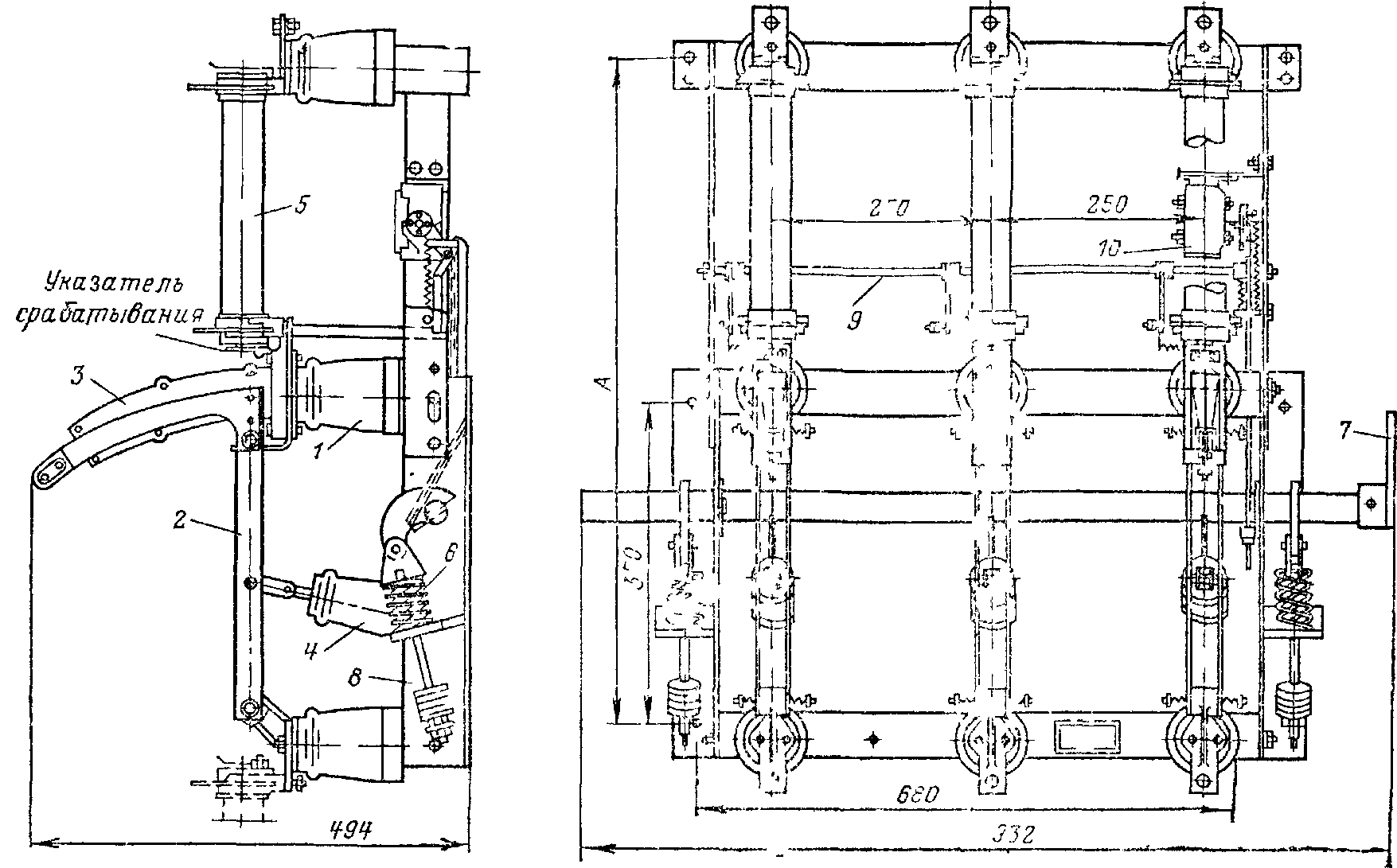

Рис 8 16 Выключатель нагрузки ВНП 17 на 6 и 10 кВ 1 — опорный изолятор, 2 — нож, 3 — дугогасительное устройство, 4 — фарфоровая тяга 5 — патрон предохранителя, 6 — отключающая пружина, 7 — рычаг для присоединения к приводу, 8— опорная pама 9 — устройство отключающее выключатель при перегорании предохранителя на любом из трех полюсов, 10 — отключающий электромагнит

Все части выключателя нагрузки собирают на опорной раме. Токоведущие части устанавливают на опорных изоляторах. Выключатели нагрузки ВНз и ВНПз снабжены комплектом заземляющих ножей, которые крепят к раме выключателя дополнительно при помощи боковых пластин. Предохранители у выключателей ВНП и ВНПз укреплены на полураме (скобе). Полураму крепят к раме выключателя при помощи болтов со стороны, противоположной ножам заземления. Она может быть установлена как сверху, так и снизу выключателя. Кинематическая система рычагов выключателя исключает возможность включения заземляющих ножей при включенном выключателе, и наоборот. Включение и отключение выключателей нагрузки производят с помощью ручного рычажного привода ПР-17 или с помощью ручного автоматического привода ПРА-17 с механизмом свободного расцепления, имеющего катушку для дистанционного отключения от реле защиты или от кнопки дистанционного управления. Выключатель нагрузки при необходимости может устанавливаться с электромагнитным приводом ПС-10, позволяющим осуществлять его дистанционное включение и отключение. Когда для включения и отключения цепи не могут быть применены выключатели нагрузки, а также когда необходимо отключать аварийные токи (токи КЗ), применяют описанные выше силовые выключатели.

Назад
Вперед

Подробное описание прибора

Выключатель нагрузки представляет собой прогрессивный коммутационный прибор, снабженный дугогасительной камерой и приводом для автоматического или неавтоматического управления.

Отключающие устройства имеют расширенную рукоятку. Диапазон рабочих температур колеблется в пределах от –40 — +50 °С. Насечки на контактовых зажимах уменьшают теплопотери и увеличивают механическую устойчивость соединения

Предназначается для механического размыкания/смыкания группы контактов на участке находящейся под нагрузкой электрической цепи переменного тока. Подходит для коммутирования цепей низкого и высокого напряжения с рабочей нагрузкой.

При коротком замыкании не используется, так как разработан для погашения маломощной дуги и снятия номинальной нагрузки.

В производственных цехах и на предприятиях, занимающих большую площадь, обычно устанавливают автогазовые выключатели нагрузки. Эти элементы просты в эксплуатации и легко ремонтируются персоналом даже с невысокой квалификацией

Относится к классу высоковольтных приборов и, как правило, размещается в электрических установках, функционирующих под напряжением 6-10 киловольт, не оснащенных автоматической системой, предохраняющей сеть от короткого замыкания.

Отдельные продвинутые модули выключателей нагрузки снабжены специальным просмотровым окошкам. Через него можно наглядно убедиться в каком состоянии – сомкнутом или разомкнутом – в конкретный данный момент находятся контакты рубильника

Прибор снабжен усиленными контактами, имеющими пролонгированный срок службы, значительно превышающий эксплуатационный период контактных соединений у простых автоматов. Это обеспечивает возможность абсолютно безопасно обесточить находящуюся под нагрузкой линию и произвести все необходимые мероприятия.

Конструкция и принцип работы агрегата

Устройство для отключения нагрузки состоит из прочной сварной рамы, снабженной специальным валом. На ней стоят 6 опорных изоляторов. К трем, располагающимся в нижней части, шарнирно прикрепляются контактные ножи, а на остальных элементах, находящихся наверху, держатся главные и дугогасительные контакты. Изоляционные тяги корректно осуществляют передачу движения от валовых рычажных элементов непосредственно к контактным ножам.

Агрегат снабжен отключающими пружинами, приваренными к концам вала. Они позволяют с определенной скоростью деактивировать выключатель после того, как механизм свободного расцепления провода оказывается освобожденным

Контакты, отвечающие за дугогашение, размыкаются в специальных дугогасительных камерах, изготовленных из фенопласта. Этот материал имеет высокую механическую и коррозийную стойкость, демонстрирует чрезвычайную прочность и обладает беспрецедентно высокими электроизоляционными характеристиками.

Внутренние вкладыши, находящиеся в камерах, сделаны из стеклонаполненного полиамита, отличающегося плотной структурой и ударной устойчивостью. Дугообразная форма камер и вкладышей дает возможность подвижным дугогасительным контактам входить внутрь легко и без напряжения.

Приборы для выключения нагрузки в электрических сетях применяют для прерывания/возобновления подачи напряжения на подстанциях, отвечающих за распределение электроэнергии в городской и сельской местности

При активации прибора в первую очередь замыкаются дугогасительные контакты, а уже следом за ними ножи замыкают основные контакты. В момент отключения все происходит наоборот: сначала размыкаются главные и только после них дугогасительные контакты.

Монтаж переносного заземления на устройство отключения напряжения обеспечит безопасность сети и позволит без риска проводить любые плановые или ремонтные работы с электросистемой и оборудованием

В неактивном режиме подвижный дугогасительный контакт создает четко видимый воздушный промежуток с дугопоглащающей камерой, точно такой же, как в традиционном разъединителе. Непосредственно в момент отключения между дугогасительными контактами образуется дуга.

Под воздействием высокой температуры дуги вкладыш из стеклонаполненного полиамида выделяет специфические газы. Этот поток, появившийся в камере, гасит дугу, обеспечивая дальнейшую безопасность для работы с токовой цепью и электрооборудованием.

Конструкция

Полюс разъединителя

Разъединители 35-220 кВ представляет собой двухколонковый аппарат с поворотом главных ножей в горизонтальной плоскости. Разъединители состоят из главной токоведущей системы опорной изоляции и несущей рамы. Контактные ножи разъединителей на номинальные напряжения 35 и 110 выполнены из медных шин, ножи разъединителей на номинальное напряжение 220 выполнены из медных труб. Выводные контакты выполнены с переходными контактными роликами и герметично закрыты. Это обеспечивает стабильное контактное нажатие в течение всего срока службы и небольшие усилия оперирования на рукоятке ручного привода. Контактирующие поверхности разъемного и выводного контактов покрыты серебром. Изоляторы разъединителя выполнены из высокопрочного фарфора или полимера.
Несущая рама состоит из двух швеллеров с установленными на них поворотными основаниями. В основании поворотной колонки установлены закрытые подшипниковые узлы, не требующие обслуживания в течение всего срока эксплуатации разъединителя. Заземлители выполнены из алюминиевых труб, к которым закреплены стежки (ламели) из бериллиевой бронзы, которые при включении врубаются в пластинчатые контакты на главных ножах. Контур заземления замыкается через гибкий проводник, соединяющий вал заземлителей и цоколь ведущего полюса.

Управление разъединителями и заземлителями осуществляется отдельными ручными приводами или двигательными приводами (например ПДГ-9УХЛ1). Привода комплектуются устройствами на базе герконов взамен коммутирующих устройств типа КСА и модернизированной электромагнитной блокировкой типа 3Б-1М.
Детали и узлы разъединителя имеют стойкое коррозионное покрытие горячим или термодиффузионным циклом. Разъединители серии SGF (АББ-УЭТМ) двухколонковые разъединители горизонтально-поворотного типа могут быть применены на высоковольтных подстанциях любого типа, с номинальным напряжением 110, 150, 220, 330 и 500кВ. Они выпускаются на номинальные токи от 1600 до 4000 А (в зависимости от типа). Для заземления отключенных участков цепи каждый полюс разъединителя может оборудоваться одним или двумя заземляющими ножами.
Несущим элементом разъединителя является стальная рама. На ней располагаются поворотные основания закрытой конструкции, защищённые от атмосферных воздействий. Изолятор устанавливается на плиту поворотного основания. На верхних фланцах изоляторов установлена токоведущая система, выполненная в виде двух токопроводов с высоковольтными выводами.

Токоведущая система разъединителя

Когда разъединитель находится в замкнутом положении, контактная площадка располагается между контактными пальцами. Прохождение тока через защищённые от внешних воздействий вращающиеся контактные выводы осуществляется посредством розеточных контактов, установленных вокруг двух медных стержней, покрытых серебром. Такой вариант дает свободу в установке, поскольку высоковольтный вывод имеет возможность вращаться на 360° и подвод проводов возможен в любом направлении.
Токопровод изготовлен в виде сварной алюминиевой конструкции с минимальным количеством точек, подверженных коррозии и, как следствие, не меняет свою электропроводность в течении всего срока эксплуатации. Разъединители на номинальные напряжения 150 кВ и выше оборудуются блокировочным устройством, которое в случае прохождения токов короткого замыкания удерживает токопроводы от разделения в продольном направлении. Отклонение изолятора, возникающее вследствие воздействия сил тяжения проводов, можно легко компенсировать путем регулировки шпилек на поворотных основаниях. Поскольку разъединители рассчитаны на высокие механические нагрузки на выводы, то регулировка для разъединителей на классы напряжения до 150 кВ включительно обычно не требуется.Заземлитель на разъединителе 220 кВ.

Дополнительно может устанавливаться устройство заземления, состоящее из заземлителя, который в отключённом положении располагается вдоль рамы.
Во включенном положении заземлитель своим контактными пальцами, входит в сцепление с контактом, установленном на токопроводе. Заземлитель может быть установлен либо у одного из токопроводов, либо у обоих. Универсальность конструкции заземлителя позволяет монтировать его непосредственно на месте установки разъединителя. Заземлитель также может быть легко подвергнут модернизации.

Возможности и назначение многополюсных аппаратов

Установка двухполюсного АВ позволяет обеспечить контроль:

Двух независимых друг от друга цепей с их одновременным отключением при возникновении неполадок.
Параметров каждой из независимых линий (хотя при появлении проблем в одной из них обесточиваются обе одновременно).
Линии постоянного тока, имеющей аналогичные параметры отключения.

Исходя из этого, вводной автомат должен быть как минимум двухполюсным, поскольку он позволит отключить питание во всем доме, если по какой-либо причине АВ неисправного участка сети не сработал. Как и любой пакетник, он позволяет также обесточить квартиру вручную.

Рассмотрим такую ситуацию. В одной из линий домашней электропроводки произошло КЗ, на которое АВ проблемного участка не успел отреагировать и сгорел, превратившись из выключателя в проводник электротока. Если даже общая сеть защищена устройством защитного отключения, это в большинстве случаев не решит проблему, поскольку УЗО выключает питание в случае пробоя кабеля, чтобы не допустить поражения людей током. Поэтому оно тоже выйдет из строя, и в цепи, которую защищает вводной двухполюсный автомат, возникнет дисбаланс.

Наглядно про многополюсные автоматы на видео:

https://youtube.com/watch?v=0CKNaI3EwnI

При превышении разницы напряжений на входе и выходе более чем на 30% (а при коротком замыкании в одной из веток это произойдет очень быстро), сработает автомат ввода, отключив и фазный и нулевой кабель. При этом электрическая сеть будет обесточена целиком, и не будет утечки тока даже на кабель заземления. Таким образом, опасность выхода приборов из строя и возгорания линии будет ликвидирована. Устранив неисправность, можно будет вновь вручную включить автомат.

Разновидности высоковольтных выключателей нагрузки

Автогазовые:

BHA-10/630. Такой тип выключателя обеспечивает коммутацию электрических трехфазных цепей на напряжение в 6000 и 10000 В, частота которых равна 50 Гц, находящихся под нагрузкой. Предусматривается автоматическое заземление выключенных линий специальными заземляющими ножами. Эти модели устройств устанавливают в основном на трансформаторных подстанциях, в устройствах распределительных и в боксах обслуживания. Тип дугогасителя – автогазовый, привод может быть как ручного управления, так и электрического. Рассчитаны агрегаты на двадцатипятилетний срок работы с промежуточными капитальными ремонтами через каждые две тысячи операций.

ВНБ-10/630. Выключатель нагрузки 10 кв повышенной скорости отключения используют в нагруженных цепях с силой тока до 630A. У него нейтральный провод заземлен либо изолирован. Узлы применения – это одностороннего обслуживания камеры стационарные, подстанции трансформаторных устройств, шкафы распределителей комплектных, также ими проводят замену старых модификаций выключателей. Система гашения дуги при помощи выделения газа.
BHP-10/630. Работает по аналогии с выключателем BHA-10/630, но привод имеет только ручное исполнение. Может быть укомплектован заземляющими контактами и дополнительными предохранителями.

Вакуумные:

ВБСК-10-20/1000. Выключатели нагрузок, рассчитанные на напряжение до 12000 В, которые способны коммутировать цепи электрические (трехфазные с нейтралью изолированной) в режимах нормальной работы и в аварийных ситуациях. Устройства применяют во всех вышеперечисленных системах, а также когда проводят замену выключателей маломасляных. Выключатели этого типа имеют малые габариты, поэтому удобны для монтажа в разных типах распредкоробок.
BBTEL. Универсальный разъединительный прибор, система гашения дуги которого основана на затухании ее в глубоком вакууме. Фиксирует контакты дугогашения при замыкании электромагнитный механизм. Отличаются эти системы большим ресурсом и высокой износостойкостью. Они малогабаритны и не требуют ремонта.
BBT-10-20. Вакуумный тип выключателя с моторно-пружинным приводом, который предназначен для тех же целей, что и ВБСК-10-20/1000, но этот выключатель нагрузки 10 кв выдерживает только.

Устройства разъединители:

РВЗ-10/630 разработаны для коммутационных целей при работе с высоким напряжением, но отсутствием нагрузочных токов. При помощи их можно проводить переподключение и изменение схем, осуществляются ремонтные работы в безопасном режиме (обесточенные линии). Имеют конструкцию привода рычажного принципа действия.
РЛНД — выполняют те же функции, но допустимы для установки вне помещения.

Читать далее: Коллектор для отопления: принцип работы, правила установки и подключения. Что такое распределитель тепла: преимущества, особенности работы и монтаж

Виды устройств

Вакуумный выключатель нагрузки

Выключатели делятся по методу гашения дуги. Есть следующие виды:

Вакуумные. Работают на свойствах вакуума, в которых дуга не распространяется.
Автогазовые. Дуга гасится под действием газов, которые выделяются под высокими температурами в камере.
Автопневматические. Воздух сжимается, из-за чего происходит гашение дуги.
Электромагнитные. Направление дуги изменяется под действием электромагнитного поля.
Электрогазовые. Гашение происходит в среде электротехнического газа, состоящего из шестифтористой серы.

По количеству полюсов можно выделить:

однополюсные;
двухполюсные;
трехполюсные устройства.

тепловые;
полупроводниковые;
электромагнитные;
комбинированные.

Как подключать выключатель нагрузки

Для квартиры с большим количество бытовой техники один общий автоматический выключатель будет просто бесполезен. Он не выдержит токов, которое будет проходить через него все время и при малейшей перегрузке после частой коммутации его силовые контакты могут быстро выйти из строя. Хотя его можно использовать для защиты отдельных маломощных потребителей.

Принцип подключения выключателя нагрузки приблизительно такой же, как и при монтаже УЗО. Начало работ от входа в дома или квартиру, главное, установить его до счетчика

Но нужно обратить внимание на то, какой вводной автомат вы купили. Существует два типа аппаратов: однофазные (защищено только фазный полюс), двухфазный с нулем (защищено оба полюса нагрузки)

Первые рекомендуется использовать в условиях многоквартирного дома, вторые – для защиты электрических сетей на производстве, или в больших частных домах, где расположено несколько водонагревателей или мощных бутовых приборов (скажем, электрических плит или стиральных машин).

Руководство по установке выключателей:

запрещается размыкать нулевой и защитный заземляющий проводник;
запрещается устанавливать какие либо шунтирующие перемычки на выключатель;
запрещается устанавливать выключатели нагрузки в местах, не предусмотренных ПУЭ.

Монтаж может производиться как на общую din-рейку распределительного щита, так и отдельно, для конкретного потребителя, в своем монтажном корпусе. Помните, обозначение, которое имеется на корпусе выключателя – это величина тока, которую он может через себя пропустить, не следует подключать нагрузку, номинальным током, больше этого значения.

Хотя зачастую завод-изготовитель пишет касаемо этих моментов достаточно развернутую инструкцию к прибору, где описывается его ГОСТ, производство, технические характеристики, и т.д. При покупке обязательно проверяйте паспорт и прайс-лист, иногда из-за ошибки можно купить не тот выключатель, который обозначен на коробке. Если Вы живете в больших городах, то не составит особого труда купить выключатели от производителей в официальных магазинах и у дилеров в Киеве, Москве, Екатеринбурге, Красноярске, Санкт-Петербург.

Разновидности высоковольтных выключателей нагрузки

Выключатели нагрузки типы имеют следующие.

Автогазовые:

ВНБ-10/630. Выключатель нагрузки 10 кв повышенной скорости отключения используют в нагруженных цепях с силой тока до 630A. У него нейтральный провод заземлен либо изолирован. Узлы применения – это одностороннего обслуживания камеры стационарные, подстанции трансформаторных устройств, шкафы распределителей комплектных, также ими проводят замену старых модификаций выключателей. Система гашения дуги при помощи выделения газа.
BHP-10/630. Работает по аналогии с выключателем BHA-10/630, но привод имеет только ручное исполнение. Может быть укомплектован заземляющими контактами и дополнительными предохранителями.

Вакуумные:

ВБСК-10-20/1000. Выключатели нагрузок, рассчитанные на напряжение до 12000 В, которые способны коммутировать цепи электрические (трехфазные с нейтралью изолированной) в режимах нормальной работы и в аварийных ситуациях. Устройства применяют во всех вышеперечисленных системах, а также когда проводят замену выключателей маломасляных. Выключатели этого типа имеют малые габариты, поэтому удобны для монтажа в разных типах распредкоробок.
BB\TEL. Универсальный разъединительный прибор, система гашения дуги которого основана на затухании ее в глубоком вакууме. Фиксирует контакты дугогашения при замыкании электромагнитный механизм. Отличаются эти системы большим ресурсом и высокой износостойкостью. Они малогабаритны и не требуют ремонта.
BBT-10-20. Вакуумный тип выключателя с моторно-пружинным приводом, который предназначен для тех же целей, что и ВБСК-10-20/1000, но этот выключатель нагрузки 10 кв выдерживает только.

Устройства разъединители:

РВЗ-10/630 разработаны для коммутационных целей при работе с высоким напряжением, но отсутствием нагрузочных токов. При помощи их можно проводить переподключение и изменение схем, осуществляются ремонтные работы в безопасном режиме (обесточенные линии). Имеют конструкцию привода рычажного принципа действия.
РЛНД — выполняют те же функции, но допустимы для установки вне помещения.

Заключение

С каждым днем в нашей жизни возникает все больше бытовых электроприборов. Соответственно, повышается риск утечки тока, что порой приводит даже к летальному исходу. Если вас и не убьет ударом тока, то доставит серьезные неприятности здоровью или спровоцирует пожар. От всех этих бед есть одно спасение – устройство защитного отключения. Настоятельно советуем установить его у себя дома, как говорится, от греха подальше.
