Конструкция и применение рубильников

Отличие рубильника от разъединителя

Отличие рубильника от разъединителя заключается в механизме обесточивания линии, расстоянием между разведенными концами и наличием электрической дуги.

Выключатель 380 В используется, чтобы отсоединять приборы, находящиеся под нагрузкой – во включенном состоянии. Устройство дает возможность проводить какие-либо манипуляции с электрическим оборудованием без обесточивания всего жилого объекта. При этом расстояние между контактами достаточное, чтобы не возник пробой. Корпус устройства закрывает контакты, что предотвращает попадание ионной дуги на соседние детали или линию заземления.

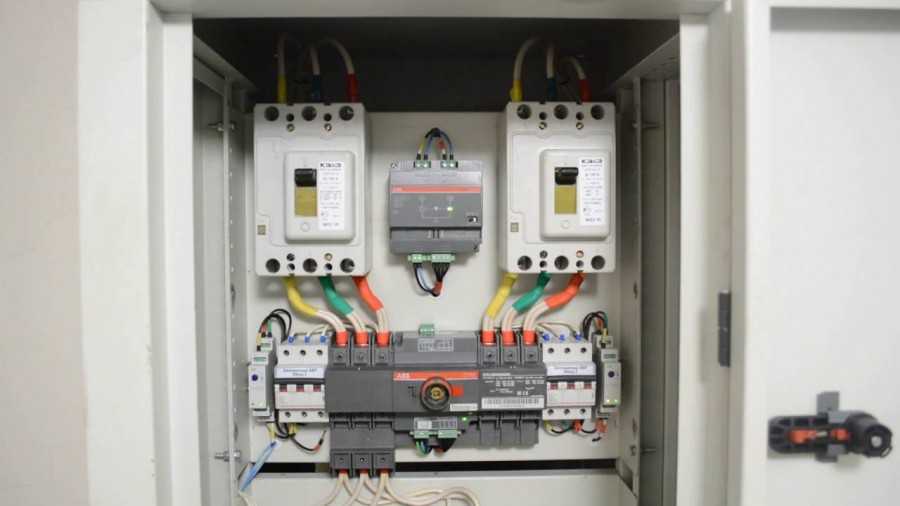

Организация автопереключения

Далеко не каждому понравится своими руками менять положение рубильника в случае отключения внешнего электричества. Чтобы не пришлось постоянно следить за тем, когда ток перестанет поступать от магистрали, стоит организовать простую систему автопереключения. С ее помощью, как только будет запущен бензогенератор, удастся сразу организовать переход к резервному источнику.

Чтобы смонтировать автоматическую систему переключения рубильника, необходимо будет запастись двумя пусковыми устройствами с перекрестным подключением. Они называются контакторами. Их работа задействует два вида контактов:

  • силовые;
  • нормально замкнутые.

Дополнительно потребуется купить реле времени, если хочется предоставить генератору несколько минут на прогревание перед началом работы.

Принцип действия контактора прост. Когда подача электричества на внешней линии восстанавливается, его катушка блокирует доступ к силовым контактам и открывает доступ к нормально замкнутым.

Исчезновение напряжения приведет к обратному действию. Устройство заблокирует нормально замкнутые контакты и запустить реле времени. Спустя определенный временной промежуток генератор начнет вырабатывать электричество, подавая необходимое напряжение. Оно тут же будет направлено на контакты резервного хода.

Такой принцип работы позволит своевременно организовать блокировку контактов внешней сети и обеспечит подачу электричества мобильной станцией. Как только подача напряжения от магистрали восстановится, в работу включится катушка основного пускателя. Ее действие замкнет силовые контакты, и это приведет к автоматическому отключению генератора.

О том, как безопасно подключить бензогенератор, смотрите в следующем видео.

Рубильник перекидного типа для генератора

Рубильник для генератора обязан быть одномодульной модификации, а блокираторная конструкция должна иметь классическую схему контактов. Говоря о реверсивном блоке, он изготавливается в версии с контроллером. Вследствие этого, на аппаратах, оборудованных резонатором, не нужно устанавливать выбор.

Перед тем, как начать устанавливать рубильник, нужно внимательно изучить, как устроена система заземления. В ней обязательно должен присутствовать особый заземляющий электрод с маркировкой, содержащей всю необходимую информацию о защите.

Чаще всего в продаже можно найти изделия с маркировкой «ИП30». Такие сведения говорят о том, что расходник обладает довольно надёжной изоляцией.

Основные виды

По маркировке рубильника в щитке можно узнать его тип, устройство и потенциальные возможности.

Установлена такая расшифровка:

  • Р — рубильник;
  • П — переключатель;
  • П — переднее присоединение проводов;
  • Б — боковая рукоятка;
  • Ц — центральный рычаг;
  • цифры — первые (1-3) число полюсов, (4-6) сила тока (1 – 100 А, 2 – 250 А, 4 – 400 А и 6 – 600 А).


Различные типы рубильников классифицируются по таким направлениям:

  • Сила тока (100-1000 А).
  • Количество полюсов (1-3).
  • Вид тока (постоянный, переменный).
  • Способ управления (сбоку, по центру).
  • Способ присоединения проводов (переднее, заднее).
  • Направления тока (1-3).
  • Присутствие предохранителя в ноже.
  • Наличие системы гашения дуги.
  • Установка вспомогательных контактов.
  • Степень защиты (открытое и закрытое исполнение).
  • Температурный режим эксплуатации (жаркий, холодный, умеренный).

Типы рубильников

Рубильник

, являясь, пожалуй, наиболее простым устройством коммутации электрических цепей постоянного и переменного тока, тем не менее, имеет довольно большое количество различных параметров, классифицирующих и определяющих еготип. Ниже перечислены основные, наиболее важные параметры рубильников: Модификации рубильников. Исходя из этого параметра можно выделить основные типы рубильников:

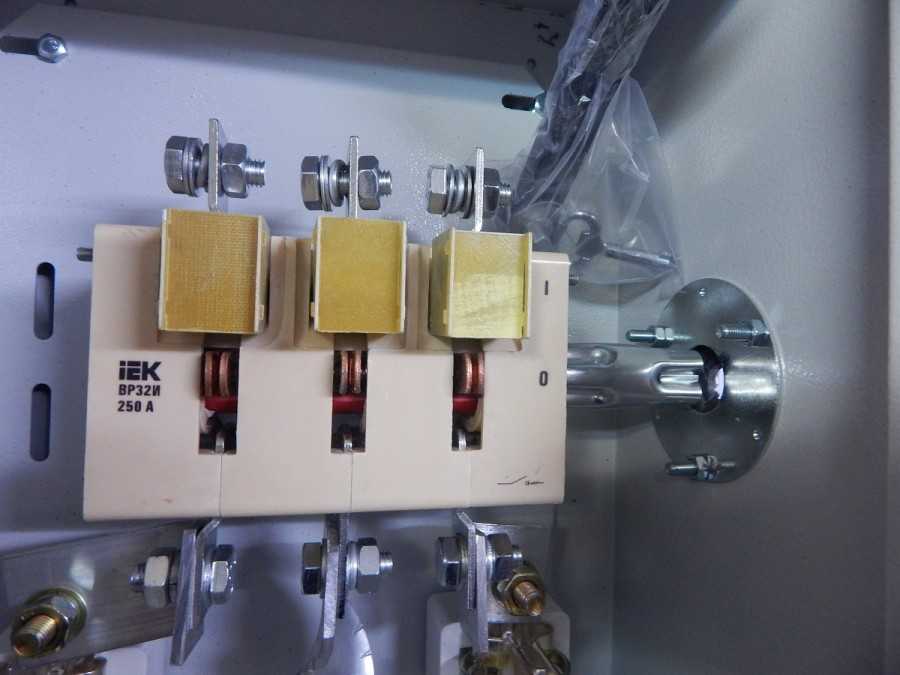

  • Перекидные рубильники. Это, в общем-то, самая простая и ранняя модификация рубильников. Данное устройство, имеет одно или два фиксирующих положения коммутации, в таких рубильниках реализована возможность одновременного коммутирования большого количества электрических линий
  • Рубильники с поворотным приводом. В нашей стране рубильники этой модификации получили наибольшее распространение
  • Рубильники-выключатели или разъеденители. Рубильники этого типа изготавливаются в защитном корпусе и отличаются относительно небольшими габаритами и короткой рукояткой привода (менее 20 см)

Количество полюсов и направлений. Производителями рубильников выпускаются устройства с одним, двумя и тремя одновременно коммутируемыми полюсами на одно или два направления.

Степень защиты рукояти рубильников. Наиболее распространенными являются рубильники открытого исполнения со степенью защиты IP00. Они помещаются в специальные защитные ящики, а для оперирования нагрузкой на внешнюю стенку ящика выводится рычаг управления.

Номинальные токи рубильников. Производителями рубильников выпускаются устройства с максимальным номинальным током — 1000 А, при напряжении 500 В. Для коммутрирования цепей с нагрузкой, токи в которых превышают это значение используются специальные рубильники с защитными кожухами, управление рубильником производится дистанционно с применением дистанционного привода.

Расположение плоскости присоединения внешних зажимов контактных выводов. Данные плоскости могут быть расположены как параллельно или перпендикулярно плоскости монтажа, так и комбинированно: ввод — параллельно, вывод — перпендикулярно и наоборот.

Наличие или отсутствие вспомогательных контактов.

Наличие или отсутствие дугогасительных камер в рубильнике, позволяющих производить отключение, переключение цепей, не снимая токов нагрузки. Неизменно появляющаяся при этом электрическая дуга очень быстро гасится в дугогасительной камере, что препятствует разрушению силовых контактов рубильника и преждевременному выходу его из строя.

Наличие предохранителей (плавких вставок) в рубильнике, обеспечивающих кроме защиты цепей от коротких замыканий и токовых перегрузок еще и двукратный видимый разрыв при отключении рубильника (со стороны ввода питания и со стороны нагрузки).

volt220.ru

Установка устройств


В настоящее время перекидные рубильники встречаются не так часто, однако места установки могут быть разными. На промышленном предприятии устройства устанавливаются при небольшой входной мощности, однако наилучшим вариантом будет установить 1 автомат на каждый ввод. При неполадках в питании и коротком замыкании срабатывает защита, и разъединитель отключает потребителя от питания.

Еще один плюс автомата в том, что он снимает нагрузку с перекидного электрорубильника. При наличии трехфазного генератора и питающей сети используют четырехполюсные приборы, благодаря которым осуществляется переключение фаз и нуля основной и резервной сети.

ГРЩ и ВРУ. В чем их различия?

ГРЩ и ВРУ. В чем их различия?

Сложная система электроснабжения включает в себя несколько видов сетей и множество устройств для распространения электрической энергии. Одними из них являются электрощиты. Они соединяют источники электроэнергии и ее потребители.

Что касается конфигурации, устройства такого типа могут быть различными: уличными или монтируемыми в помещении, напольными или подвесными, вертикальными или горизонтальными. Они также отличаются по функционалу и внутренним компонентам. Среди них выделяют шкафы ввода, приема и распределения ресурса, а также управления какими-либо аппаратами.

Наиболее популярными являются главные распределительные щиты и вводно-распределительные устройства. Они очень похожи, но в то же время имеют существенные отличия. Оба модуля созданы для распределения электроэнергии и безопасной непрерывной работы всех элементов сети. Они одинаково надежно защищают своих потребителей от токов коротких замыканий и скачков напряжения. Для их изготовления используются прочные металлические листы или нержавеющая сталь, что позволяет обеспечить высокие антивандальные свойства и повысить износостойкость изделия. Так в чем же их различия?

Главный щит

ГРЩ неспроста носит свое название. Он устанавливается сразу после трансформаторной подстанции и обеспечивает ввод силовых линий питания, а также их дальнейшее распространение к другим электрощитовым аппаратам. Он находится на самой верхней ступени в иерархии оборудования такого типа.

Дело в том, что подобные модули могут контролировать работу других устройств, координировать ее в зависимости от заданных параметров, обнаруживать ошибки в системе и сообщать о них курирующему персоналу. Главный распределительный щит подчиняет себе другую аппаратуру. Его размещают на территории котельных, в производственных помещениях, рядом с подстанциями. Без них не обходится функционирование больниц, детских домов, школ, сельскохозяйственных построек и различных промышленных объектов.

Конструкция может состоять из одного большого шкафа или нескольких ящиков с силовыми панелями, каждая из которых отвечает за выполнение своих задач. Климатическое исполнение также отличается и зависит от пожеланий заказчика и дальнейших условий эксплуатации.

Вводно-распределительное устройство

ВРУ имеет комплекс электротехнической автоматики и применяется для приема вводного силового кабеля от ГРЩ. От него распределяются питающие линии к этажным и квартирным щиткам, осветительным шкафам, силовым установкам и станциям управления. Оно может устанавливаться в общественных зданиях: садах, школах, университетах и администрациях, в жилых пространствах: на стенах частных домов и многоквартирных зданий. Также изделие монтируют в производственных цехах на текстильных фабриках, фармакологических предприятиях и машиностроительных заводов. Без них нельзя представить функционирование больничных городков, медицинских центров, аптечных пунктов и других сооружений.

Что касается материала, для сборки подобных изделий используют металлический профиль, обладающий высокой прочностью и антивандальными свойствами. Внутрь вводно-распределительного устройства помещают всевозможные автоматы и средства защиты, необходимые реле и шины. Для бесперебойной эксплуатации осветительных, отопительных и вентиляционных систем даже при возникновении аварий в корпус монтируют систему аварийного ввода резерва. В случае обнаружения скачков напряжения или коротких замыканий, она переключает питание с основного источника на дополнительный, тем самым сохраняя функционирование всей сети.

В отличие от главных щитов, ВРУ состоит из одного ящика с несколькими монтажными панелями. Конструкция закрывается металлической дверцей, питающие кабели подводятся сверху или снизу.

Главный распределительный щит. Краткий обзор

Вводно-распределительные устройства. Общая информация

Сфера применения главных распределительных щитов

faber-electro.ru

Схемы подключения

Перекидные рубильн ики, применяемые совместно с генераторами могут подключаться разными способами, в зависимости от типа конкретной электрической сети.

Однофазная сеть. К данной сети может подключаться лишь двухполюсный рубильн ик. Такие приборы функционируют только совместно с блоком питания с рабочим напряжением 300 вольт. Отрицательное сопротивление составляет 50 Ом. В некоторых случаях в схему добавляются электросчетчики. Для обеспечения нормального контакта следует выбирать медные перемычки. Двухполюсные рубильн ики должны устанавливаться в электрощит КК202 и других аналогичных модификаций.

Двухфазная сеть. Данная схема подключения генератора к сети дома используется вместе с приборами переходного типа с блоком питания на 200 В, который является соединяющим элементом. Эти рубильн ики в двухфазной сети применяются совместно с выключателями расширительного типа, что дает возможность их использования независимо от количества модулей. Предельное напряжение для подобных устройств находится на уровне 300 вольт, а токовая нагрузка составляет около 20 ампер. Наиболее часто преимущество отдается рубильн икам серии РР30. При наличии двух модулей они могут достигать выходного напряжения в 350 вольт. В схеме блоков управления присутствуют тиристоры. Используемые контактные системы эксплуатируются лишь в моделях закрытого типа. Для контроля над скачками электроэнергии применяются проходные конденсаторы. Необходимая частота тока поддерживается с помощью реверсивного блока.

Трехфазная сеть. Установка перекидного рубильн ика в этом случае выполняется совместно с блоками питания, у которых рабочий показатель напряжения составляет 400 вольт. В случае использования трансформатора, его конструкция должна быть импульсного типа. Для подключения устройства применяется инвертирующий вход. Подача входного тока осуществляется через специальное устройство, состоящее из проходных конденсаторов. В таких цепях используются рубильн ики с двумя модулями. Однако в некоторых случаях допускается эксплуатация одномодульных конструкций. Они отличаются минимальным пределом порогового напряжения, составляющего 350 вольт. Значение отрицательного сопротивления находится в пределах 55 Ом.

Данные устройства рекомендуется использовать совместно с блокиратором. В жилых домах должны устанавливаться специальные электрические щиты. Таким образом, перекидные рубильн ики, используемые совместно с генераторами, являются наиболее оптимальным вариантом именно для таких случаев. С помощью них осуществляется контроль над рабочими параметрами сети, предупреждаются опасные ситуации, обеспечивается защита приборов, подключенных к сети.

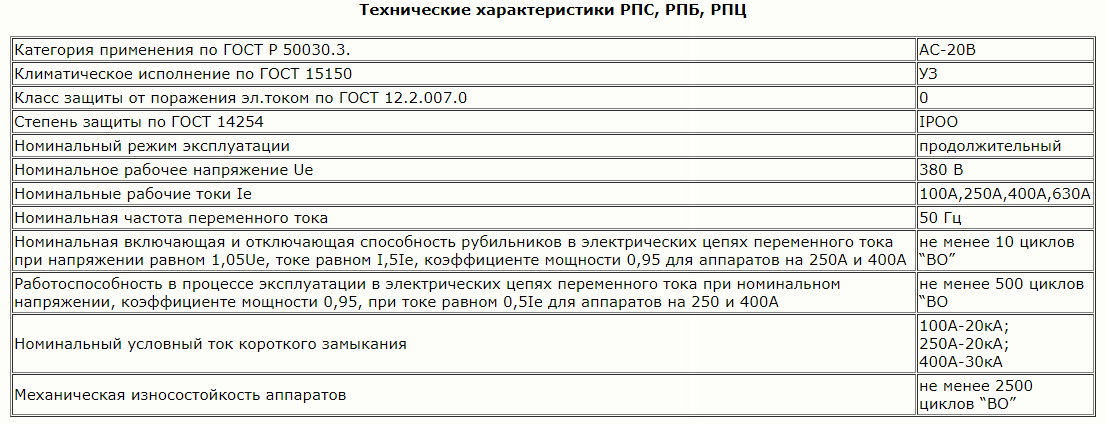

Характеристики

Основными характеристиками выключателя перекидного являются:

  • Номинальный ток, который он может пропускать. Устройства выпускают на 15.0, 25.0, 32.0, 40.0, 63.0, 80.0, 100.0 и 125.0 А.
  • Тепловой ток, не разрушающий элементы.
  • Допустимое напряжение сети.
  • Кратковременное импульсное напряжение, которое выдерживает изоляция.
  • Число полюсов, которые одновременно способен коммутировать выключатель перекидной.
  • Износостойкость электрических контактов определяется рабочим напряжением и величиной пропускаемого тока.
  • Износостойкость механических элементов определяется количеством циклов переключения.

Установка устройств

В настоящее время перекидные рубильники встречаются не так часто, однако места установки могут быть разными. На промышленном предприятии устройства устанавливаются при небольшой входной мощности, однако наилучшим вариантом будет установить 1 автомат на каждый ввод. При неполадках в питании и коротком замыкании срабатывает защита, и разъединитель отключает потребителя от питания.

Еще один плюс автомата в том, что он снимает нагрузку с перекидного электрорубильника. При наличии трехфазного генератора и питающей сети используют четырехполюсные приборы, благодаря которым осуществляется переключение фаз и нуля основной и резервной сети.

1.ТИПЫ РУБИЛЬНИКОВ. Типы рубильников. Вакуумные выключатели. Назначение и устройство

Типы котлов

Котельные агрегаты для производства пара или горячей воды различаются многообразием конструктивных форм, принципов действия, используемых видов топлива и, как следствие, имеют разную производительность…

Виды и расчет волновой электростанции

1.1 ТИПЫ ЭЛЕКТРОСТАНЦИЙ

Все существующие виды топливной энергии в природе подразделяются на твердые, жидкие и газообразные. Некоторые группы топлива, в свою очередь, подразделяются на две подгруппы, из которых одна подгруппа представляет собой топливо в том виде…

Возобновляемые источники энергии. Расчет, виды и задачи геотермальной электростанции

1.1 ТИПЫ ТОПЛИВА

Все существующие виды топливной энергии в природе подразделяются на твердые, жидкие и газообразные. Все виды органического природного топлива состоят из одних и тех же химических элементов. Разница между видами топлива состоит в том…

Использование ветряной энергии

Типы ветродвигателей

Большинство типов ветродвигателей известны так давно, что история умалчивает имена их изобретателей…

Наноматериалы в солнечной энергетике

5.2.1 Типы гелиоэлектростанций

В настоящее время строятся солнечные электростанции в основном двух типов: СЭС башенного типа и СЭС распределенного (модульного) типа. Идея, лежащая в основе работы СЭС башенного типа, была высказана более 350 лет назад…

Нейтрино

2.5 Типы Hейтрино

Тип Нейтрино фиксируется его соответствием оп-редел. заряж. лептону. Соответствие устанавливается по взаимодействию; так, электронным называют H., к-рое переходит в электрон либо рождается вместе с позитроном или при захвате электрона…

О научно-исследовательской работе воздушных линий электропередач ультравысокого напряжения постоянного тока

Типы схем

Различают следующие типы схем: — монополярная; — биполярная; — вставка постоянного тока; — системы с линиями электропередачи; — трёхполярная. В монополярной схеме, один из выводов выпрямителя заземляют. Другой вывод…

Общепромышленные установки: компрессоры, насосы, вентиляторы

4.2 Типы вентиляторов

В общем случае вентилятор — ротор, на котором определенным образом закреплены лопатки, которые при вращении ротора, сталкиваясь с воздухом, отбрасывают его. От положения и формы лопаток зависит направление, в котором отбрасывается воздух…

Оптическая изомерия

2.3 Типы хиральности

Молекулы, содержащие тетраэдрический атом, например, углерода с четырьмя разными заместителями принадлежат к точечной группе С1. Они асимметричны и центральный атом называется асимметрическим атомом. Адамантаны…

Силовые трансформаторы и счетчики электроэнергии: назначение, принцип действия

Виды и типы

Счетчики электроэнергии можно классифицировать по типу измеряемых величин, типу подключения и по типу конструкции. По типу подключения все счетчики разделяют на приборы прямого включения в силовую цепь и приборы трансформаторного включения…

Теория горения

Типы взрывов

Взрыв — это освобождение большого количества энергии в ограниченном объеме за короткий промежуток времени. Взрыв приводит к образованию сильно нагретого газа (плазмы) с очень высоким давлением…

Технология монтажа электропроводок жилого дома

1.1 Типы электропроводок

Скрытая проводка. Скрытая проводка наиболее распространена и безопасна в эксплуатации. Она, как правило, выполнена под штукатуркой. Скрытая проводка безопасна в пожарном отношении…

Управляемый термоядерный синтез

Типы реакций

Реакция синтеза заключается в следующем: берутся два или больше атомных ядра и с применением некоторой силы сближаются настолько, что силы, действующие на таких расстояниях…

Электроснабжение цеха

в) Выбор рубильников ввода и магнитных пускателей

Рассмотрим в качестве примера выбор рубильника и магнитного пускателя к трубоотрезного станка № п.п.4…

Энергосбережение в доме

1.3 Типы электростанций

Тип электростанций Строительство и эксплуатация Работа в энергосистеме Воздействие на окружающую среду Тепловые (ТЭС) Строятся быстро и дешево, но потребляют большое количество топлива, следовательно…

fis.bobrodobro.ru

Классификация рубильников

Производители рубильников предлагают множество самых разных моделей своих изделий. Такое многообразие модельных рядов создано специально для того, чтобы можно было подобрать рубильник для любой электрической сети, с любыми характеристиками. Облегчить выбор необходимого рубильника среди всего этого многообразия устройств поможет импровизированная классификация рубильников.

Рубильники классифицируются за множеством разных параметров. Первый параметр, по которому различают несколько видов рубильников это тип рукоятки ручного привода. В этом случае выделяют устройства с центральным приводом, устройства с боковым смещенным приводом, устройства с боковой рукояткой и устройства без рукоятки. Примером рубильника с центральным приводом может служить модель «Рубильник АВВ 2-полюсный E 202r 100A рычаг красный». Примером рубильников без рукоятки могут служить реверсивные или перекидные устройства, в том числе модель «Рубильник реверсивный АВВ ОТ125F3C 125 A (без ручки)». Также выделяют разные модели в зависимости от исполнения привода и рукоятки. Оно может быть правым или левым. К этой же категории относятся и байпасные модели устройств.

Одни из главных параметров классификации рубильников это количество полюсов. В данном случае выделяют следующие категории рубильников: однополюсные, двухполюсные и трехполюсные. В качестве примера однополюсного рубильника можно привести модель устройства «Рубильник АВВ 1-полюсный Е 201r 63A рычаг красный». Одним из примеров двухполюсного рубильника может послужить модель «Рубильник АВВ 2-полюсный Е 202r 80A рычаг красный». Пример трехполюсного рубильника это «Рубильник трехполюсный ОТ125F3 125 A». Также, к трехполюсным устройствам относятся мачтовые рубильники с предохранителем.

Вместе с классификацией по количеству полюсов рубильники классифицируют также и по количеству направлений. Специалисты выделяют следующие категории рубильников: однополюсные рубильники на одно направление, однополюсные устройства на два направления, двухполюсные изделия на одно направление, двухполюсные рубильники на два направления, трехполюсные устройства на одно направление и трехполюсные изделия на два направления.

Еще один важный параметр это степень защиты рукоятки. У рубильников разных производителей степень защиты может быть разной. Так, например, у модели устройства «Рубильник АВВ 1-полюсный Е 201r 125A рычаг красный» степень защиты равна IP10. А при установке этой же модели в панель щита ее степень защиты возрастает до IP40. Здесь также стоит упомянуть переключатели и разъединители, у которых рукоятки имеют разную степень защиты, в зависимости от модели. К разъединителям также относятся и секционные рубильники.

Специалисты различают модели рубильников также в зависимости от наличия вспомогательных контактов на таких устройствах. В этом случае выделяют рубильники со вспомогательными контактами и рубильники без вспомогательных контактов.

В зависимости от комплектации выделяют рубильники в корпусе и без оного.

Все модели рубильников классифицируются также в зависимости от того, в какой плоскости присоединены внешние зажимы контактных выводов. В этом случае специалисты выделяют целых четыре типа рубильников. Первый тип рубильников это устройства, в которых внешние зажимы контактных выводов расположены параллельно плоскости монтажа. Во втором типе рубильников плоскость внешних зажимов расположена перпендикулярно плоскости монтажа. К третьей группе рубильников относятся устройства, которые сочетают в себе комбинированное расположение. То есть ввод плоскости присоединения распложен параллельно, а вывод расположен перпендикулярно плоскости монтажа. К четвертой группе тоже относятся модели рубильников с комбинированным расположением. Только в данной категории изделий ввод плоскости присоединения расположен перпендикулярно, а вывод – параллельно плоскости монтажа.

Таким образом, ознакомившись с приведенной выше классификацией рубильников, можно сделать выбор необходимого изделия исходя из конкретных характеристик, которыми такое изделие должно обладать.

Общие сведения

По своему техническому устройству рубильник – самый простой коммутационный аппарат. Они выпускаются в различных вариантах и модификациях. Сейчас основными видами являются однополюсные, двухполюсные и трех полюсные конструкции. Каждый полюс содержит плавкий предохранитель, представляющий вместе с полюсом единое целое на панели электрощита. Рубильники, кроме того, разделяются на устройства с различными приводами – центральным и рычажным и различаются по расположению рукоятки. Устройство с центральным расположением рукоятки отключают электрические цепи, в которых нет напряжения. С боковым расположением рукоятки производит отключение сетей, находящихся под напряжением.

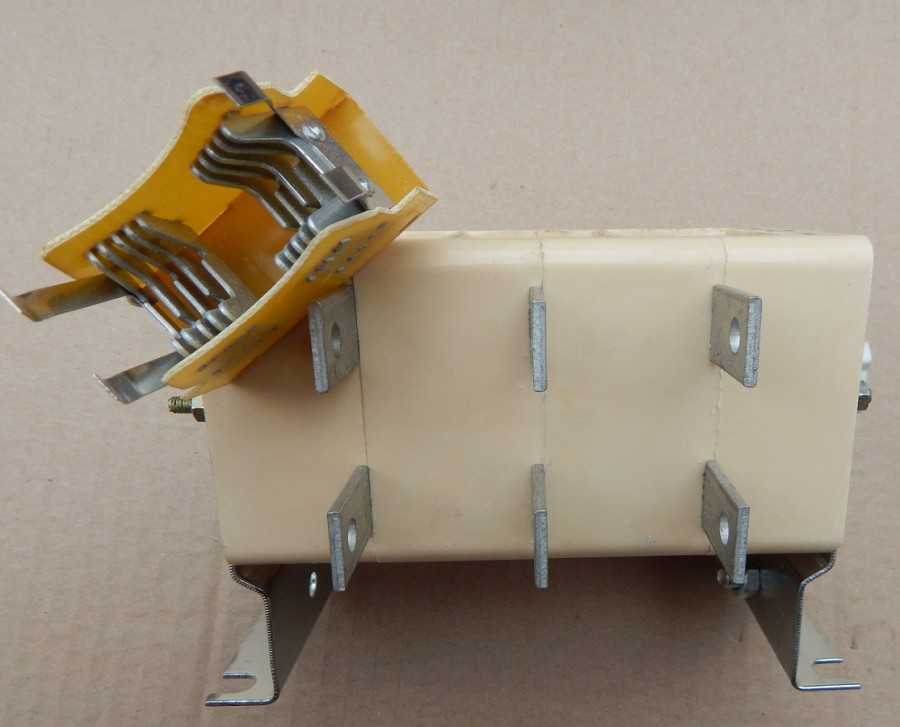

Устройство рубильника
