Прокладка электропроводки в квартире: разбор схем + пошаговая инструкция

Содержание

Монтаж скрытой проводки

В квартирах и частных домах провода укладывают скрытым способом. Для этого предварительно нужно проштробить монтажные отверстия в стенах.

Для штробления потребуются такие инструменты:

  • Штроборез;
  • Перфоратор;
  • УШМ с алмазным диском по бетону;
  • Монтажное зубило;
  • Молоток.

Необязательно использовать профессиональный штроборез. Можно обойтись болгаркой с диском для резки бетона и перфоратором. Но, штроборезом проделывать штробы гораздо проще и быстрее.

Штроба под стандартный трёхжильный кабель должна иметь такие параметры:

  • Глубина – 2-3 см;
  • Ширина – 2 см.

Прокладка производится с помощью специальной ПВХ гофры, необходимой для защиты проводки от механических повреждений, влаги и дополнительной изоляции.

  • Провода в гофре укладываются в штробы, которые затем заделываются гипсовой штукатуркой.
  • На каждом выводе (розетки, выключатели, распределительные коробки) необходимо оставлять минимум 10 см провода для выполнения соединений.
  • Далее устанавливают подрозетеники, коробки и выключатели.
  • Затем выполняют соединения с помощью специальных обжимных гильз.
  • На завершающем этапе устанавливают розетки и выключатели, подключают к ним провода согласно схеме.

Способ подключения может варьироваться в зависимости от выбранных приборов. Декоративные накладки монтируют только после чистовой отделки помещения.

Настенный монтаж провода в кабель-канале

Возможно с помощью кабель-каналов смонтировать электропроводку в деревянном доме своими руками. Пошаговая инструкция укладки провода в кабель-канале:

  • производят разметку линии прохода провода, согласно имеющейся схеме;
  • сечение кабель-канала зависит от количества размещаемых в нем проводов;
  • снимают крышку короба и крепят его саморезами к стене или потолку. Саморезы располагают с интервалом в полметра. Места поворотов дополнительно укрепляют саморезами;
  • в установленных местах монтируют распределительные коробки;
  • необходимые провода укладывают в кабель-каналы и защелкивают крышкой. В местах подключения розеток и выключателей оставляют запас провода для их подсоединения;
  • соединяют все провода в распределительных коробках, соединяют с зажимами автоматов, выключателей и розеток.

Схема обустройства открытой электропроводки по кабель-каналам.

Этапы монтажа можно увидеть на различных фото электропроводки в деревянном доме.

Где установить электрический щиток?

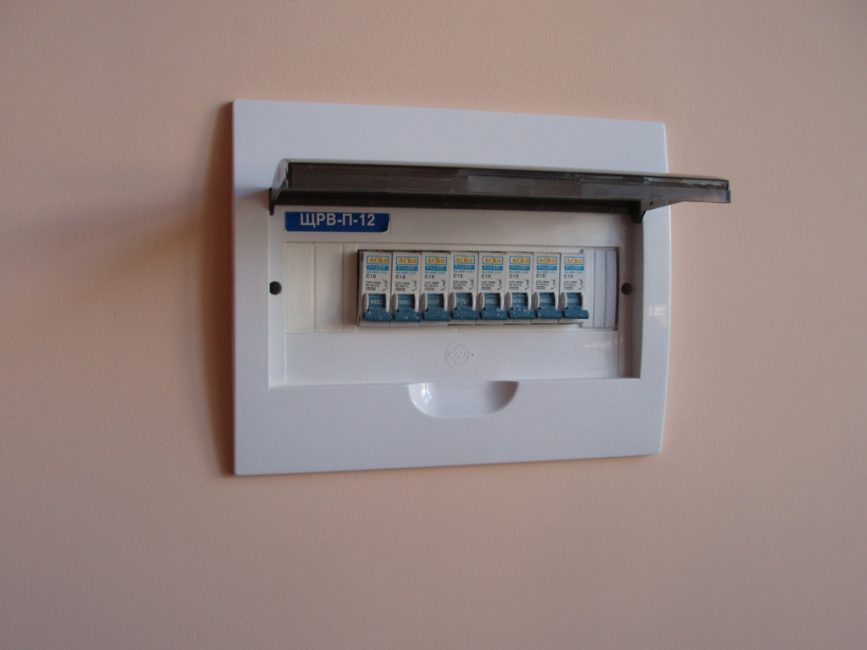

Электрощит

Конкретное место для монтажа щитка не указано, в каких либо нормативах. Только нельзя его устанавливать ближе 1 метра от любого трубопровода – газовой линии, водосточные трубы, канализация, отопительной системы, водовод, даже нельзя размещать рядом счетчики газа.

По предназначению помещений не существует запретов, часто располагают щитки в котельных – здесь удобно собрать все коммуникации, приемная комиссия не выскажет претензий. Если у щитка высокий класс защиты, то можно поместить распределительный щиток поблизости от входной двери.


Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Монтаж электропроводки в частном доме своими руками пошаговое описание

Теперь давайте рассмотрим порядок действий при монтаже электрической проводки.

Схемы электропроводки в частном доме своими руками

  • Электрический щиток располагается внутри дома, в отдельном помещении. Часто его можно увидеть в коридоре или на улице. Второй вариант предусматривает применение надежного ящика с защитой от влаги. Щитков может быть и два – наружный и внутренний. Внешний оборудуется защитными устройствами со степенью срабатывания на 1 шаг выше, чем внутренний. Это будет дополнительная подстраховка на случай отказа УЗО.
  • Для многоэтажных строений рекомендуется установить по щитку на каждом уровне, что сделает управление электропитанием более удобным.
  • В щиток заводится вводный кабель, подключаемый к общему рубильнику. Далее провода разводятся по комплексу защитных устройств и выключателей, установленных последовательно на монтажной шине. В зависимости от разработанной схемы электропроводки тут выполняется разводка для подключения нужного количества веток.
  • В щитке могут быть остановлены: УЗО однофазное или трехфазное; автоматические выключатели одно-, двух- и трехполюсные; дифференциальный автомат; клеммники; электрический счетчик, модульная розетка и реле напряжения.

Внимание! Отдельно отметим реле напряжения, которое следит за этим параметром и отключает нагрузку при превышении допустимых значений. Это дополнение гарантированно убережет ценные потребители тока от резких скачков напряжения

Пример простейшей компоновки этих устройств показан на следующей схеме.

Монтаж электропроводки в частном доме, схема проводки, как развести

  • На вводе установлен двухмодульный двухполюсный автомат, который последовательно соединен со счетчиком электрической энергии.
  • Далее начинается деление сети. Нейтраль уходит на вводную шину, а фаза на 2 УЗО, подключенных последовательно, и также соединенных с вводной шиной.
  • Затем фаза снова делится, уже по однополюсным автоматическим выключателям. Нейтраль уходит на отдельные шины, с которыми соединяются соответствующие провода, идущие от розеток и выключателей.
  • Отдельно мы видим шину заземления. Она минует все приборы и соединения с каждой точной электропотребления в доме.

Описанная схема предполагает наличие двух основных линий, и трех подлиний в каждой из них. Такое ступенчатое управление очень удобно в эксплуатации, так как пользователь всегда может отключить нужную розетку, не трогая остальные.

От щитка выходят провода, которые по описанным ранее требованиям протягиваются к точкам потребления или к помещениям, внутри которых они заходят в распределительные коробки, где выполняется коммутация всех проводов в нужной последовательности. Есть смысл объединить освещение отдельных комнат в обособленные группы. Так же часто поступают и с розетками, что позволяет уменьшить расходы на материалы.

Скрытая проводка

Провода необходимо утопить в стены на определенную глубину – не более 35 мм. Электропроводка в доме из газобетона своими руками допускает и большие значения.

Для этого в перегородках и стенах, не являющихся несущими, делаются штробы. Для работы используется специальный штроборез и перфоратор. При отсутствии штроборез заменяется болгаркой. Более подробную информацию о штроблении можно почитать здесь.

Штробление стен

  • По размеченным линиям в стенах делаются параллельные пропилы определенной глубины. Затем материал между пропилами выбивается долбежным методом.
  • В местах расположения коробок для розеток и выключателей делаются глухие отверстия круглой формы – проще всего их сделать специальными коронками.
  • Затем производится монтаж проводов, помещенных в защитную гофру. Внутри гофры имеется проволока, к концу которой приматывается кабель. Втягивая второй конец проволоки, вы заменяете ее проводом.
  • Удерживается провод в штробе за счет специальных монтажных клипс из нейлона. Гофра крепится проволокой, привязанной к дюбель-шурупу.

Фиксация кабеля

Затем штробы штукатурятся, скрывая свое содержимое. На гипсовые смеси крепятся коробки.

Внутренняя электрическая проводка

Внутренняя проводка бывает трех типов

  • Скрытая. Такая проводка проведена под декоративным покрытием стен и полов. Используется в жилых помещениях.
  • Открытая. Проложена непосредственно по поверхности конструкций. Ее могут заключать в специальные оболочки или оставлять без них.
  • Комбинированная. Чаще всего используют в коридорах и подсобных помещениях. Комбинированный тип включает в себя открытость доступа и в то же время противопожарную безопасность.

Внутренняя электропроводка используется для подачи электричества в здания. При устройстве необходимо следовать правилам.

  1. Обеспечить открытый доступ к оборудованию учета и распределительным коробам, выключателям и розеткам.
  2. Монтировать выключатели необходимо на расстоянии 60-150 см от пола.
  3. Розетки располагают на высоте 50-80 см от пола.
  4. Между розеткой и газовой плитой, радиатором отопления и трубами должно соблюдаться безопасное расстояние – 50 см.
  5. Количество розеток рассчитывается, исходя из площади помещения. Одна штука на каждые 6 кв.м. На кухне количество розеток соответствует количеству бытовых приборов.
  6. При закрытой установке кабеля его укладывают строго горизонтально и вертикально, чтобы при монтаже не повредить.
  7. При горизонтальной укладке соблюдается расстояние от потолка и пола – 15 см.
  8. Вертикальные провода укладывают не меньше чем на 10 см от края проема.
  9. Электропроводка не должна прикасаться к металлическим конструкциям.

Внутренняя проводка может осуществляться двумя способами – закрытым и открытым.

Открытая внутренняя электропроводка

Открытый тип подходит для помещений, функциональное назначение которых часто меняется. Например, в офисе, когда каждый последующий арендатор меняет ее под свои потребности. В таком случае используются каналы из ПВХ, которые крепятся на стенах и ведут к каждому рабочему месту в отдельности. ПВХ отличный изолятор, потому что не подвержен горению.

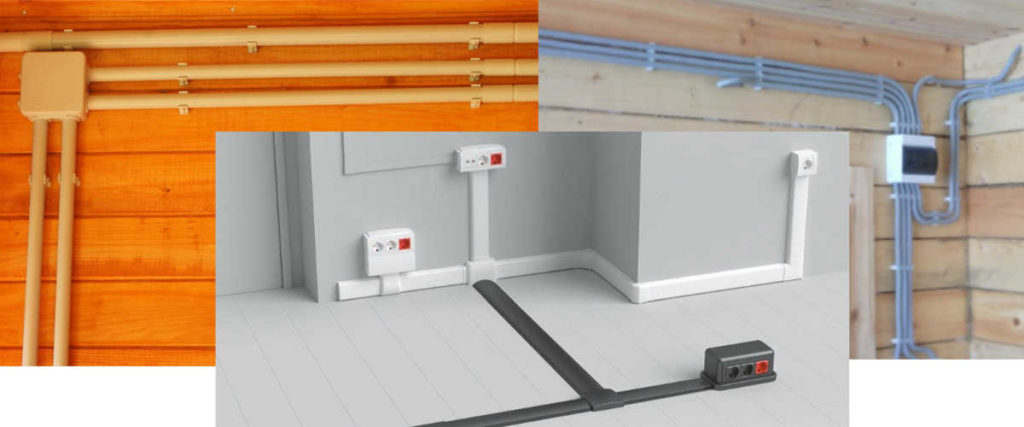

Изображение примеров открытой внутренней электропроводки в помещении с использованием труб ПВХ, кабель канала и гофрированного кожуха.

Открытая проводка может располагаться горизонтально и вертикально. Размер каналов зависит от количества проводов и их диаметра. Минимальный размер – 10 мм. К каналам присоединяют различные элементы и детали, такие как тройники, угловые соединения и клеммы. В качестве каналов также используют специальные конструкции плинтусов, которые имеют желоб для провода и декоративную крышку сверху.

В промышленных помещениях используют открытую проводку, закрепленную скобами. Ее не используют в офисных помещениях, потому что она имеет непривлекательный вид, несмотря на свою надежность. Достоинством открытой внутренней проводки является легкий доступ к любому участку цепи. Из минусов можно назвать необходимость приобретать большое количество изоляционных каналов и деталей к ним.

Скрытая внутренняя электропроводка

Скрытый тип применяется чаще всего в квартирах или частных домах. Проводка скрыта в потолке, стенах, в слоях пола и зашита в конструкцию потолка. К светильникам, встроенным в потолок, необходимо провести электричество. Провода укладываются в гофрированную трубу из негорючего пластика. Труба крепится к каркасу подвесного потолка.

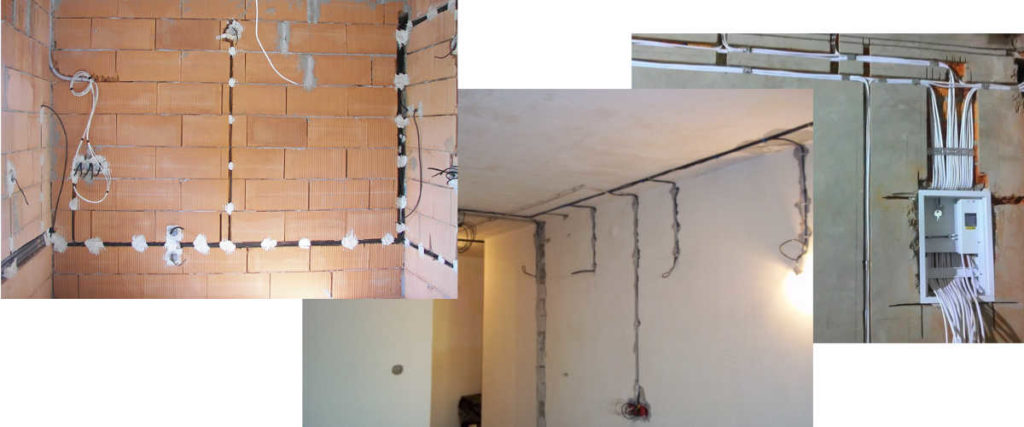

Изображения примеров скрытой внутренней электропроводки в помещениях.

В бетонных или кирпичных стенах сначала вырубаются штробы и гнезда для распределительных коробов. Провода могут быть дополнительно уложены в трубу, тогда их в последствие можно сменить. Все элементы объединяются в систему и штробы заполняются отделочным раствором.

Современную жизнь человека трудно представить без электричества. Уличное освещение, свет в квартирах и офисах, работающие бытовые электроприборы стали частью комфортного существования. При устройстве электропроводки необходимо помнить правила пожарной безопасности, учитывать нормы расположения проводов и правильно рассчитывать нагрузку на сеть.

Скрытая проводка

Иногда можно услышать выражение внутренняя проводка. Но более точно и правильно нужно говорить – скрытая электропроводка. При таком способе все проводники замуровывают в стенах или потолке. Они могут скрываться либо за слоем штукатурки, либо за гипсокартонными панелями. На виду остаются лишь розетки и выключатели, а также ламповые патроны и распределительные коробки.

Монтаж скрытой проводки выполняют в:

  • борозде под штукатурку;
  • гибком гофрированном рукаве;
  • пустотах строительных конструкций;
  • трубах, каналах и коробах;
  • нишах под гипсокартонными конструкциями.

Безопасность такой проводки довольно высока. Как в плане возникновения пожаров, так и невозможности прикосновения к токоведущим частям. Причем сроки эксплуатации гораздо выше, чем у открытого аналога. К тому же она не портит внешний вид.

Но монтаж скрытой проводки достаточно трудоемкий. К тому же без точной схемы расположения проводов, возможности ремонта линии сводятся, практически, к нулю. План также обязательно понадобится, когда в стене нужно проделать отверстие. Иначе можно попасть на кабель и получить поражение электрическим током.

Монтаж скрытой электропроводкиИсточник amperof.ru

Оболочка кабелей

Требования к виду оболочки кабеля, существуют только при создании электрической сети для деревянных построек, в них необходимо использовать двойную (ВВГ) или тройную (NYM). В зданиях из материалов безопасных в пожарном отношении, можно укладывать кабеля с любой изоляцией.

Подключение розетки и выключателя

Основное в этом вопросе, чтобы на ней не было повреждений, наплывов, трещин. Для страховки, можно использовать провод с усиленной защитой. Это может быть к месту во влажных помещениях (баня, ванные комнаты, бассейны).

Откатные ворота: изготовление практичной конструкции своими руками. Схемы, чертежи и эскизы (100+ Фото & Видео) +Отзывы

Как выбрать подходящий кабель

При подключении здания к электросети, в наше время требуют размещать общий автомат и электросчетчик на улице. В законе это требование не указано, но электрослужбе в этом случае проще контролировать потребление энергии. Если согласитесь на это, то подбирайте автомат и счетчик с высокой защитой от влаги и пыли – не ниже класса защиты IP-55. При размещении в помещении допустима защита не менее IP-44, поэтому вы потратите меньше денег.

Для создания в частном доме электрической сети, желательно использовать не провод, а именно кабель. У них намного лучше и надежней изоляция, и по этой причине мягче требования по прокладке в помещении. Внутреннюю разводку нужно делать с заземлением, это новые требования и раньше не существовало электроприборов с трех контактными вилками.

Жилы в электрических кабелях изготавливают из алюминия или из меди. Конечно, алюминий стоит намного дешевле, но и используют его редко – этот металл нередко ломается, с ним работать сложно. Кроме того внутри деревянных домов его применять нельзя.

Как утеплить частный дом своими руками: кровлю, стены и фундамент, описание предлагаемых на рынке теплоизоляционных материалов (Фото & Видео) +Отзывы

Вычисление мощности

Показатель потребления является одним из важнейших при расчете и планировании системы, так как от него зависит будущая конфигурация всей сети. Чтобы узнать этот параметр, необходимо учесть все нагрузки, которые будут подключены к линии питания в один момент.

При расчетах показателя следует учитывать:

  • наибольшая мощность при заданном напряжении в системе рассчитывается по соответствующему показателю тока в нагрузке;
  • для каждого потребителя эти сведения могут быть взяты документации, прилагаемой к устройствам (паспорта и тому подобного);
  • для получения данных необходимо суммировать все имеющиеся в нагрузках токи и умножить их на сетевое напряжение (220 или 380);
  • при наличии документов у бытового оборудования и силового оснащения складываются указанные в них значения.

То есть общий потребляемый объем электропроводки в своем доме состоит из отдельных показателей используемых в здании приборов, источников освещения и силовой техники. Для получения итоговой цифры, нужно внимательно прибавить данные. Но стоит учесть, что все потребители не активируются в один момент, а потому существует специальный коэффициент:

  • 0,8 до 14 кВт;
  • 0,6 до 20 кВт;
  • 0,5 до 50 кВт.

На него необходимо умножить суммарное значение.

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

  • расчета мощности, вводных устройств и требуемого сечения проводов;
  • расчета систем заземления и молниезащиты;
  • схемы разводки электропроводки;
  • плана расположения в здании кабельных линий и силового оборудования;
  • сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Разделение по группам потребителей

Чтобы качественно провести электричество в доме, нужно все правильно спланировать. Сделайте разделение всех линий и источников на группы:

  1. Сеть, используемая для освещения.
  2. Сеть, используемая для питания розеток.
  3. Силовая сеть (для мощных потребителей).
  4. Сеть, используемая для уличного освещения.
  5. Сеть для хозпостроек (гаража, сарая, бани и пр.).

Эти сети рисуются на отдельных листах бумаги с указаниями размеров помещений и ширины перегородок. Затем делается подсчет необходимого количества кабеля (с учетом его сечения), розеток и других устройств.

Если вы делаете скрытую проводку, то она закладывается в штробы, после чего штукатурится и вся стена выравнивается в одно целое. Если вы делаете наружную проводку, то ее укладывают уже после облицовки стен, пряча кабеля в специальные металлические или пластиковые каналы.

Обдумывая, как сделать разводку электропроводки в доме, прикиньте, нужен ли вам будет стабилизатор напряжения. Современные сети крайне нестабильны, напряжение в них может прыгать от 180 до 240 градусов, тогда как для многих приборов возможные отклонения составляют 5-10%.

Нарисуйте схему прокладки кабелей и размещения устройств

Последовательность работ

Проводку электрической сети в собственном доме производят до начала работ по отделке помещений. Коробка здания уже стоит, стены возведены и кровля на месте – подошло время подумать об электроэнергии.

Последовательность выполняемых работ такая:

  • Определение необходимого количества ах – однофазный ток (220 В) или нужно подключить трехфазный ток (380 В)
  • Создание электрической схемы, подсчет мощности будущих потребителей, подача документации в контролирующие органы и получение утвержденного проекта. Необходимо упомянуть, что не всегда вам разрешат заявленную мощность, чаще всего выделят до 5 кВт
  • Выбор комплектующих электросети, приобретение счетчика, электрических кабелей и автоматов необходимой мощности
  • Подвод энергии от столба в дом, эту работу самостоятельно выполнять нельзя, нужно пригласить специалистов энергопоставляющей организации, разместить в подходящем месте общий автомат и электрический счетчик
  • Закрепить распределительный щиток, провести в дом электричество
  • Укладка внутри дома кабелей, установка и подключение выключателей и розеток
  • Установка и подключение заземления
  • Проверка сети и получение акта

Но на каждом объекте есть свои особенности, начинать необходимо с изучения технических условий и проекта. Сначала нужно решить, какой нужен тип ввода, и определить какое количество электроэнергии будет расходоваться.

Подготовка и подача документов займет до полугода, лучше подавать их до начала строительных работ, на выполнение предоставляется 2 года. Этого срока, наверняка хватит, чтобы выгнать стены, и установить счетчик и автомат.


Водяной насос для частного дома или дачи: виды, принцип действия и критерии выбора (Фото & Видео) +Отзывы

Конструктивные особенности электропровода

В конструкции любого электропровода присутствуют жилы. Это основные элементы кабеля. Каждый из них имеет оболочку. Она является внутренней изоляцией. Непосредственно по жилам передается ток. Любое их количество заключается в общую внешнюю защитную оболочку. Число жил всегда учитывается, когда решают, какой кабель выбрать для проводки в доме.

Помимо токопроводящих элементов, их изоляционной защиты, наружной оболочки в конструкции электрокабеля могут быть еще и дополнительные составные части. Например, это внутренняя общая оболочка. Она в проводе находится между внешним защитным слоем и изолированными токопроводящими жилами. У электрокабеля также может быть броня из проволоки или стали.

Строение электрокабеляИсточник elektrikii.ru

Производители изготавливают электропровода с жилами, которые могут быть сплошными однопроволочными. Производятся также кабели, состоящие из многопроволочных токопроводящих элементов. Такие жилы изготавливают из большого числа тоненьких нитей.

Профессионалы выбирают электропровод для дома, полагаясь на свой опыт. Они учитывают уровень удобства работы с ним

Специалисты также принимают во внимание, из какого материала изготовлены жилы электрокабеля. Ведь токопроводящие элементы электропровода производители изготавливают из алюминия или меди

При сравнении данных металлов отмечают, что алюминиевые жилы позволяют производить более дешевые кабели. Однако такие провода характеризуют меньшей электропроводностью. Поэтому при одинаковых сечениях жилы из меди будут пропускать больше электрического тока.

Провода с алюминиевыми жилами отличаются низкой электропроводностьюИсточник lomrf.ru

У медной проводки также существует единственный минус. Он заключается в невозможности качественного прямого соединения меди с иным металлом. Другими словами, чтобы состыковать медную и алюминиевую проводку применяют специальные переходники. Они используются, чтобы предотвратить образование в месте соединения гальванической пары.

Если же провода из разных материалов скрутить между собой, тогда произойдет окисление места соединения. Поэтому исчезнет контакт между электрокабелями, что приведет к замыканию электросети.

Производители выпускают провода с общей защитной изоляцией, для изготовления которой используется:

  • полиэтилен;
  • резиновый материал;
  • поливинилхлорид.

Электрокабель с поливинилхлоридной защитойИсточник pskabel.ru

Любой кабель для проводки в доме выпускается с внешней оболочкой, которая отличается высокими изоляционными свойствами. Наружная оплетка – это надежная защита от воды. Современные провода используются при создании электросетей разного класса с максимальным напряжением 500 В.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
Можно подобрать подходящего размера  типа клипсы.
Сделать самодельный крепеж.
Если делаете подвесной потолок из гипсокартона, проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.
